MANUALE UTENTE NAP 350 NAIM

Nota bene: per una versione completa degli avvertimenti di sicurezza, consultare il manuale di sicurezza prescritto dalla legge.

Ti presentiamo il tuo nuovo amplificatore di potenza Naim. Come tutti i prodotti Naim Audio, il NAP 350 mette le performance musicali in primo piano. Per aiutare a comprendere il suo pieno potenziale, è importante attenersi alle linee guida per un'installazione e un utilizzo semplici coperte nel presente manuale. Iniziamo con alcuni aspetti indispensabili relativi al prodotto e alla configurazione prima di passare a informazioni più dettagliate nella Sezione 4 a pagina 6.

1. Contenuto della confezione

1x Pacchetto documenti

1x Panno per pulizia

1x Cavo di alimentazione

1x XLR – XLR Collegamento di un audio bilanciato

1x Cavo ottico di automazione del sistema

1x Connettore degli altoparlanti (pre-installato sull'unità)

2. Funzionalità e collegamenti del NAP 350

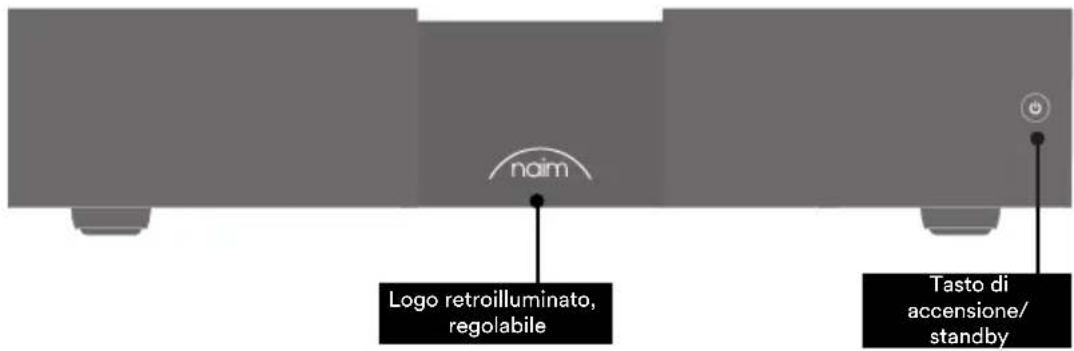

naim Logo retroilluminato, regolabile Tasto di accensione/ standby

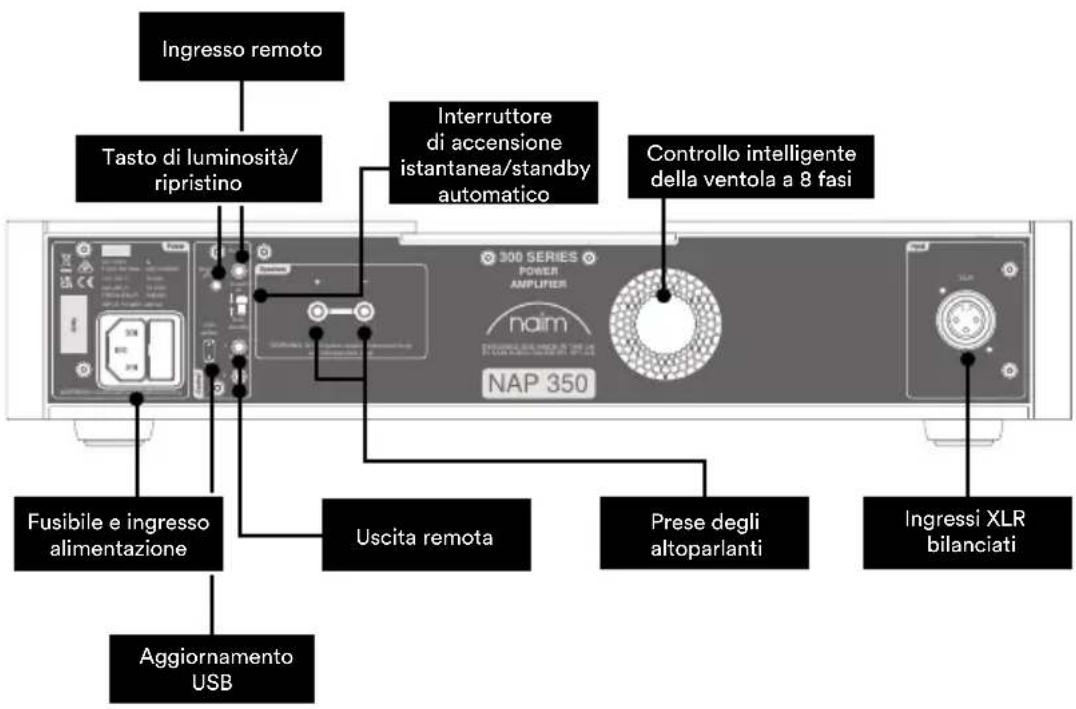

Ingresso remoto Tasto di luminosità/ ripristino Interruttore di accensione istantanea/standby automatico Controllo intelligente della ventola a 8 fasi Fusibile e ingresso alimentazione Uscita remota Prese degli altoparlanti Ingressi XLR bilanciati Aggiornamento USB

3. Configurazione del NAP 350

La tua coppia di amplificatori NAP 350 deve essere collegata a un pre-amplificatore (ad es. il corrispondente NAC 332); tuttavia, prima di procedere, si prega di accertarsi che entrambi i componenti siano nelle rispettive posizioni finali e scollegati dalla rete elettrica.

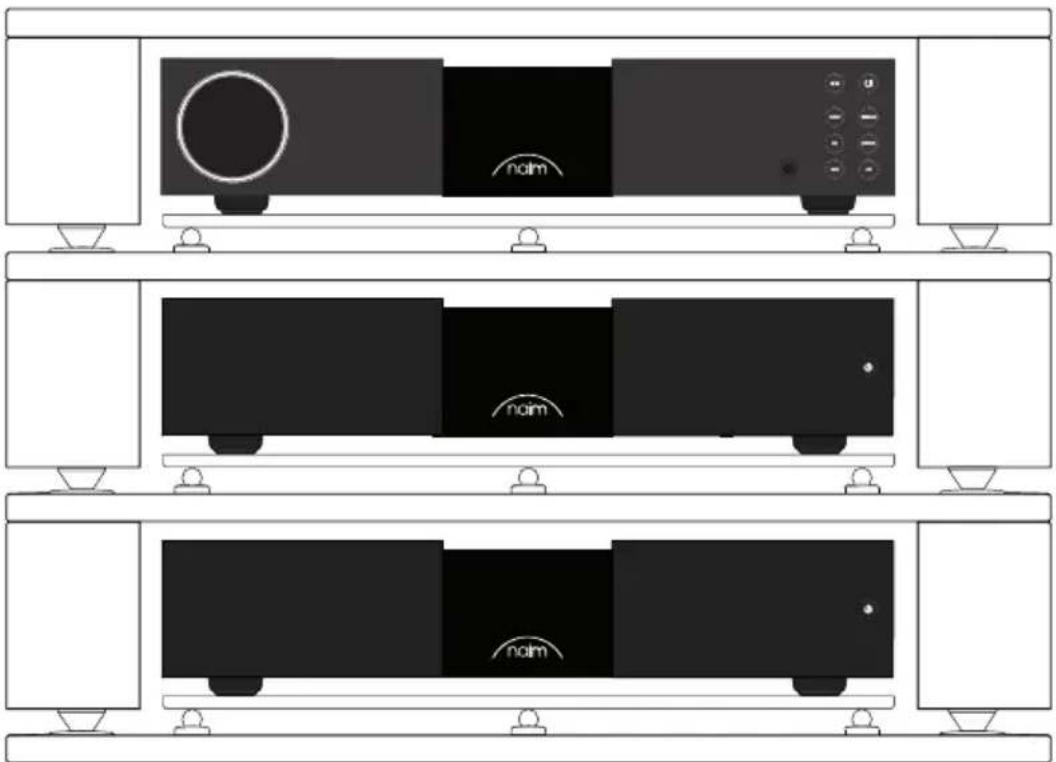

Per delle prestazioni ottimali, servirsi di un supporto hi-fi dedicato, in misura ideale Naim Fraim, con il pre-amplificatore ubicato sopra l'amplificatore di potenza, come mostrato.

Assicurarsi che tutte le apparecchiature siano spente prima di realizzare i collegamenti.

300 SERIES PREAMLIFER naim NAC 332 300 SERIES POWER AMPLIFIER naim NAP 350 300 SERIES POWER AMPLIFIER naim NAP 350

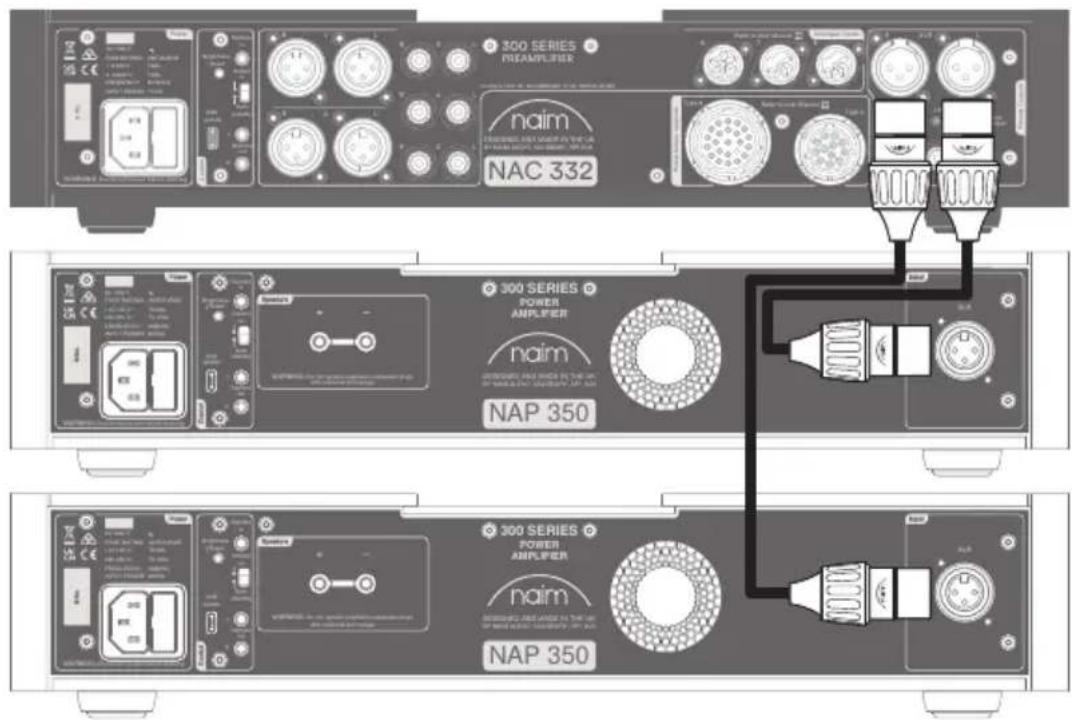

Collegare il cavo XLR in dotazione dalle uscite XLR bilanciate del pre-amplificatore all'ingresso bilanciato del NAP 350. Ripetere con l'altro NAP 350 e assicurarsi che i cavi presentino una corrispondenza tra i canali: l'uscita a sinistra del pre-amplificatore collegata all'amplificatore di potenza usato per l'altoparlante a sinistra ecc. Maggiori informazioni sono disponibili alla Sezione 4.2. Assicurarsi che le spine XLR siano inserite correttamente, ovvero che il logo Naim riportato sulla spina sia rivolto verso l'alto.

300 SERIES PRCAMPLIFIER naim NAC 332

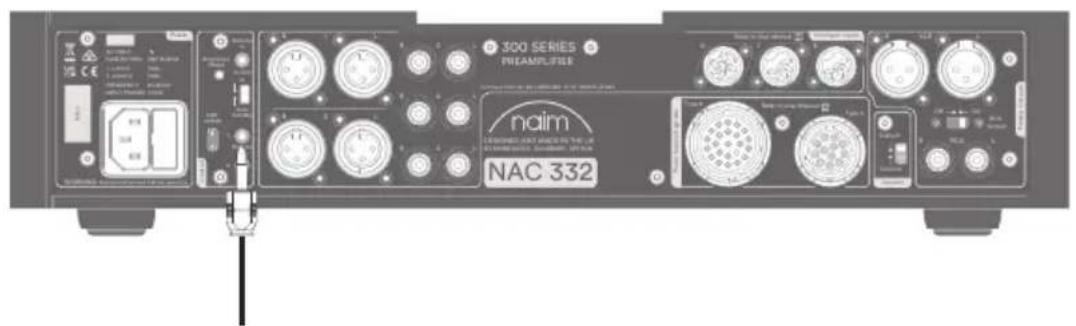

Se si sta utilizzando il NAP 350 con il pre-amplificatore Naim (vedere la Sezione 4.4), collegare il cavo di automazione del sistema in dotazione al terminale di uscita remota del pre-amplificatore.

300 SERIES POWER AMPLIFIER naim NAP 350

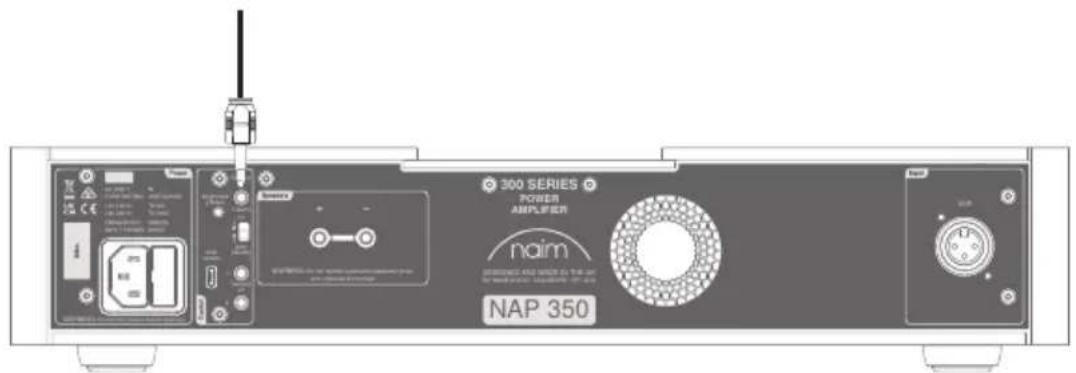

Collegare l'altra estremità del cavo di automazione del sistema al terminale d'ingresso remoto su ciascun NAP 350.

300 SERIES POWER AMPLIFIER naim NAP 350 naim

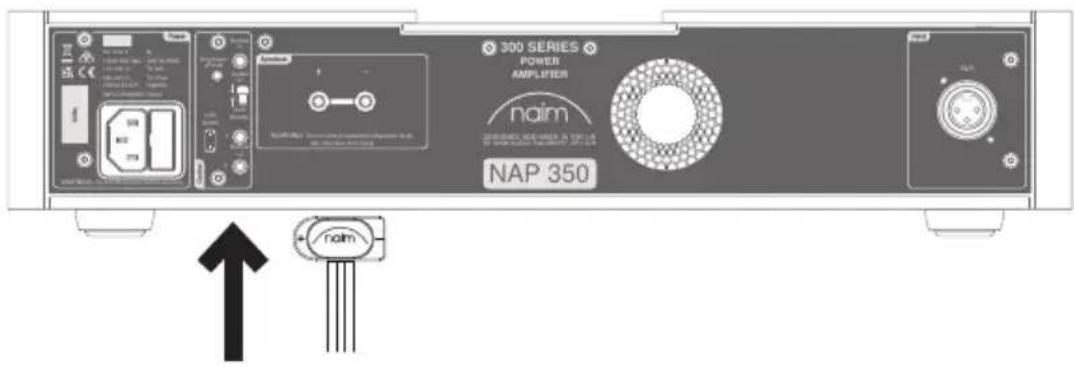

Collegare i cavi degli altoparlanti a entrambi gli amplificatori NAP 350, accertandosi che ciascuno sia collegato all'altoparlante corretto ed entrambi siano in fase.

Per delle istruzioni più dettagliate, consultare la Sezione 4.3.

300 SERIES POWER AMPLIFIER naim NAP 350

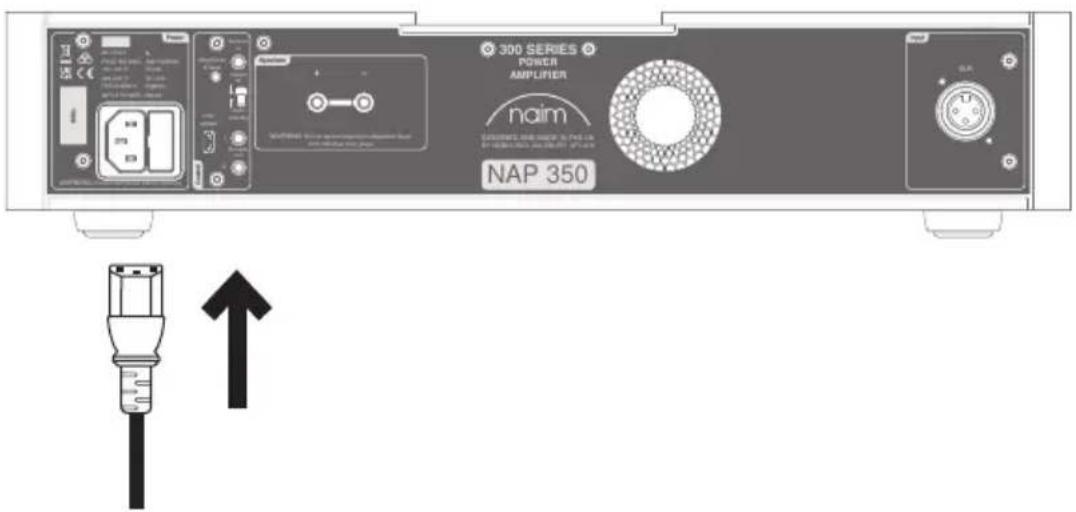

Infine, collegare il cavo di rete a entrambi gli amplificatori NAP 350. Per ulteriori informazioni sulla rete elettrica, vedere la Sezione 5.

rxim rxim rxim

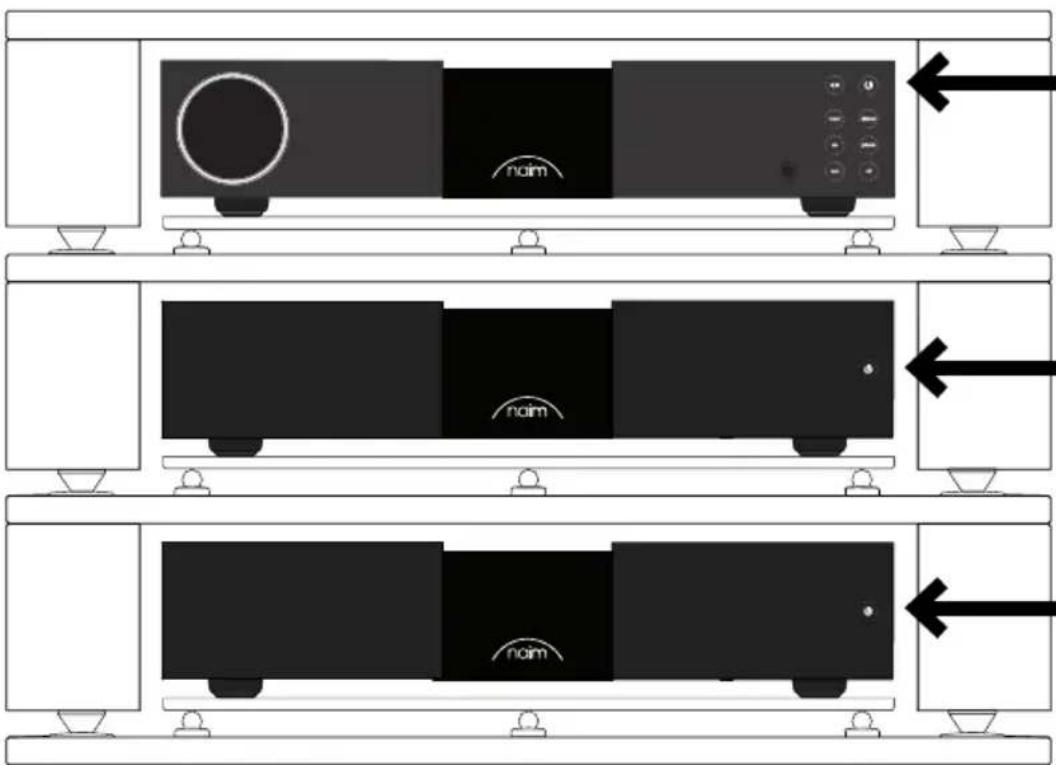

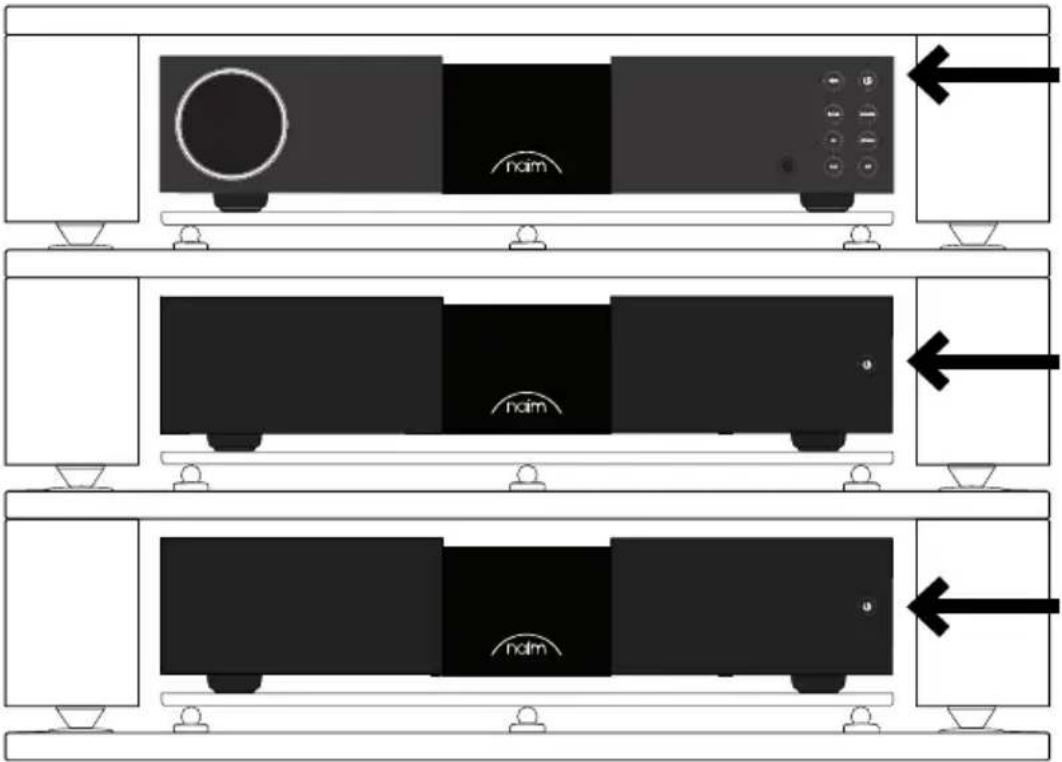

Accertarsi che il volume sia abbassato sul pramplificatore prima di accendere gli amplificatori NAP 350. Se si sta utilizzando un collegamento per l'automazione di sistema al preamplificatore Naim, gli amplificatori di potenza si accenderanno automaticamente quando si preme qualsiasi tasto di standby. Se si sta utilizzando un pre-amplificatore diverso, premere il tasto di standby sul pannello anteriore di entrambi gli amplificatori NAP 350.

4. Suggerimenti sull'installazione e sull'utilizzo del NAP 350

Sappiamo che desideri ardentemente trarre vantaggio da tutti i benefici del tuo nuovo NAP 350, ma ti promettiamo che l'audio sarà persino migliore dopo aver seguito queste linee guida, tutte studiate per aiutarti a provare l'esperienza del tuo amplificatore di potenza senza compromessi.

4.1 Disimballaggio e collocazione

NAP 350 sfrutta componenti di alta qualità, tra cui un notevole trasformatore di potenza e una struttura in alluminio ad elevata resistenza. Per questo motivo NAP 350 arriva al peso di 16,5 kg, quindi occorre prestare attenzione quando lo si solleva o lo si sposta, nonché assicurarsi che la superficie su cui si prevede di posizionarlo sia stabile e in grado di sostenere il suo peso.

Per delle prestazioni ottimali, utilizzare i propri prodotti Naim su uno scaffale dedicato per apparecchiature hi-fi, idealmente Naim Fraim o Fraim Lite, al fine di ridurre al minimo le vibrazioni che possono influire sull'audio. Non c'è spazio per lo scaffale? Invitiamo gli utenti a considerare di posizionare il proprio NAP 350 su un ripiano di vetro Fraim, su un mobile idoneo, al fine di garantire un sostegno solido ma discreto.

Il NAP 350 è provvisto di raffreddamento a ventola, studiato per attivarsi quando l'amplificatore funziona a regimi elevati per un periodo prolungato. Si prega di assicurarsi che l'uscita del calore non sia coperta; sconsigliamo di utilizzare il NAP 350 in un armadietto chiuso e non ventilato.

Non impilare mai i prodotti Naim uno sopra l'altro; inoltre, se sono collocati a fianco, si prega di lasciare uno spazio tra le unità. In egual misura, i prodotti collegati non devono essere posizionati a una distanza eccessiva: la distanza di separazione massima è quella consentita dal cavo di collegamento in dotazione.

Per ridurre il rischio di ronzio dagli altoparlanti, si prega di non posizionare gli alimentatori o gli amplificatori di potenza in prossimità di componenti sorgente.

4.2 Dettagli del collegamento d'ingresso

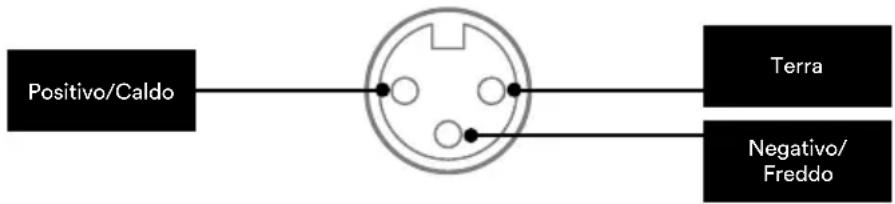

Il NAP 350 presenta ingressi standard bilanciati XLR per l'audio. I collegamenti bilanciati costituiscono delle soluzioni a ridotta rumorosità e possono funzionare a distanze estese, consentendo una collocazione più flessibile del NAP 350.

Cavi adattatori sono disponibili per consentire di collegare il NAP 350 ai preamplificatori con uscite RCA o uscite DIN.

4.3 Connettori e cavi degli altoparlanti

Per delle prestazioni ottimali, utilizzare il cavo per altoparlante Naim NAC A5 oppure Super Lumina, collegato nella direzione corretta (ad es. le frecce stampigliate sul NAC A5 sono rivolte verso l'altoparlante).

È importante che entrambi i cavi in coppia dell'altoparlante siano della stessa lunghezza, fino al massimo consigliato di 20 m. Diversamente dai design Naim precedenti, non prestabiliamo una lunghezza minima per il cavo dell'altoparlante, tuttavia suggeriamo di evitare lunghezze inferiori a 2 m.

Il NAP 350 è fornito con connettori per altoparlanti Naim Audio che si rivelano essere il miglior collegamento elettrico a impedenza corrispondente e assicurano che il proprio amplificatore sia conforme alle attuali disposizioni in materia di sicurezza.

Quando si collegano gli altoparlanti, assicurarsi che siano “in fase”, in altre parole, l’uscita positiva dell’amplificatore per l’altoparlante è collegata all’ingresso positivo dell’altoparlante, e che gli amplificatori a sinistra e a destra siano diretti verso l’altoparlante corretto.

4.4 Automazione del sistema

Quando si utilizza il NAP 350 con un preamplificatore compatibile, come il NAC 332, è possibile sincronizzare l'accensione/lo spegnimento e la luminosità del logo in tutto l'impianto, collegandoli con i cavi ottici di automazione del sistema in dotazione. È sufficiente collegare i cavi dai terminali di uscita remota del preamplificatore ai terminali di ingresso remoto sugli amplificatori NAP 350. È possibile collegare altri amplificatori di potenza impiegando i terminali “Remote Out” (Uscita remota) del NAP 350.

Se è necessaria una distanza maggiore tra il proprio pre-amplificatore e il NAP 350 rispetto alla lunghezza consentita dal cavo in dotazione, è possibile impiegare un cavo ottico sostitutivo da 3,5 mm a 3,5 mm alla lunghezza desiderata. È anche possibile utilizzare cavi analogici standard con connettori di 3,5 mm, sebbene un cavo ottico offra le prestazioni migliori.

4.5 Accensione/Spegnimento

Una volta realizzati tutti i collegamenti in ingresso e uscita, collegare i cavi di rete in dotazione ai propri amplificatori NAP 350 e alla rete elettrica. Nota bene: la sorgente, come ad esempio un dispositivo di streaming o lettore CD, ed eventuali alimentatori esterni associati devono essere accesi prima di accendere i propri amplificatori NAP 350.

Ora è possibile accendere il NAP 350 attivando il pre-amplificatore Naim, collegato mediante automazione di sistema, oppure semplicemente premendo il tasto di accensione sul pannello anteriore dell'amplificatore di potenza.

Si tratta della stessa procedura per accendere gli amplificatori NAP 350: spegnere il preamplificatore Naim - collegato tramite automazione di sistema - oppure semplicemente premere il tasto di accensione sul pannello frontale degli amplificatori di potenza, il che li metterà in standby. Evitare di utilizzare un interruttore su presa elettrica per spegnere i propri amplificatori.

4.6 Impostazione energetica standby

Per impostazione predefinita, il NAP 350 è configurato su “standby automatico”; infatti, passa automaticamente alla modalità di standby (laddove consuma meno di 0,5 W di potenza) dopo 19 minuti di inattività. Il rilevamento della musica riattiverà l’amplificatore dalla modalità di standby quando individua un segnale in ingresso.

Per la migliore qualità del suono, attivare l'impostazione di standby sul pannello posteriore selezionando "Instant on", che tiene tutti i circuiti audio sensibili permanentemente attivi.

Si prega di notare che il rilevamento della musica è disattivato quando riceve un comando di automazione di sistema; se il NAP 350 è messo manualmente in standby tramite il pulsante di “Stanby”, oppure quando “Instant On” è abilitato.

4.7 Impostazioni di luminosità del logo Naim

È possibile selezionare il livello di luminosità del logo Naim sul proprio NAP 350. Se si sta usando un pre-amplificatore Naim collegato mediante automazione di sistema, è possibile sincronizzare la luminosità di tutti i loghi dal preamplificatore. In alternativa, è possibile impostare il NAP 350 tramite l'interruttore a bilanciere della luminosità sul pannello posteriore.

NOTA BENE: il tasto della luminosità funziona anche come un tasto di ripristino completo del 350 se premuto per 3 secondi; di conseguenza, è meglio scegliere rapidamente la luminosità del logo!

4.8 Aggiornamento USB

Il proprio NAP 350 dispone di un terminale micro-USB, sebbene sia esclusivamente per l'uso in assistenza.

5. Rete elettrica, messa a terra e altre informazioni

Usare solo i cavi di alimentazione e i connettori in dotazione con il proprio NAP 350, oppure il cavo di alimentazione Naim Power-Line aggiornato. Laddove siano utilizzati dei fusibili, si raccomanda di utilizzare fusibili con un valore di 13 Amp. Non cablare resistenze dipendenti di tensione o soppressori di rumore ai connettori di rete, in quanto diminuiscono il valore nominale della corrente elettrica e del suono.

5.1 Messa a terra

Per evitare il rumore di alternata, la massa del segnale dell'intero impianto deve essere collegata alla messa a terra in un solo punto. Generalmente, questa è la sorgente primaria. Ad esempio, un dispositivo di streaming Naim ha un interruttore Ground Lift. Impostare quest'ultimo su "Default" se nessun'altra sorgente collega la terra alla massa del segnale. Questa impostazione consente di fornire la migliore qualità del suono.

5.2 Spine termoformate

Se il connettore termoformato viene tagliato dal cavo di alimentazione (per qualsiasi motivo), il connettore DEVE essere smaltito in modo da renderlo totalmente inservibile. Se un connettore tagliato viene inserito in una presa elettrica, il rischio di incorrere in scariche elettriche è considerevole.

5.3 Circuiteria elettrica e interferenza

Solitamente, un impianto hi-fi condivide un circuito di rete elettrica con altri elettrodomestici, alcuni dei quali possono causare una distorsione che può manifestarsi sottoforma di un ronzio meccanico dai trasformatori di corrente, compreso il grande trasformatore nel NAP 350.

Il ronzio di un trasformatore non viene trasmesso attraverso gli altoparlanti e non ha alcun effetto sulle prestazioni dell'impianto; tuttavia, una collocazione attenta del proprio impianto Naim potrebbe ridurlo, così come potrebbe una circuiteria elettrica dedicata a parte. Tale circuito (idealmente con una portata di 30 o 45 Amp) migliorerà inoltre le prestazioni generali del sistema. Si consiglia di consultare un elettricista qualificato soltanto per ottenere opportuni suggerimenti sull'installazione di un circuito di corrente separato.

5.4 Precauzioni contro i fulmini

Il proprio impianto Naim deve essere spento e completamente scollegato dalla rete elettrica, qualora sussista il rischio di fulmini, al fine di proteggerlo da potenziali danni.

6. Ulteriori suggerimenti e consigli

Ora che si hanno a disposizione tutti gli elementi essenziali, passiamo ad alcuni altri aspetti che si potrebbero considerare al fine di ottimizzare le prestazioni del nuovo NAP 350.

6.1 Rodaggio

I prodotti Naim sono realizzati a mano in seguito a un'attenta selezione di componenti di alta qualità. Appena uscito dalla sua scatola, il NAP 350 presenterà un suono accattivante, ma le sue prestazioni possono migliorare sensibilmente dal momento che tutti questi diversi componenti si attivano e interagiscono nelle loro prime settimane di utilizzo. Mantenendo il sistema acceso è possibile agevolare questo processo.

6.2 Pulizia del prodotto e dei collegamenti

Naim consiglia di utilizzare esclusivamente il panno per pulizia in dotazione per spolverare delicatamente le superfici del prodotto. Eventuali prodotti per la pulizia utilizzati potrebbero contenere ingredienti dannosi per i rivestimenti e i trattamenti cosmetici delle superfici.

Le spine e le prese di collegamento devono essere sempre tenute pulite e senza tracce di corrosione. Il modo più semplice per ottenere questo risultato è spengendo il proprio prodotto Naim (ed eventuali apparecchiature collegate), scollegare tutti i collegamenti dalle rispettive prese e premerli di nuovo fermamente. Detergenti per contatti o cosiddetti "enhancer" non devono essere utilizzati, dal momento che possono lasciare dei residui che influiscono negativamente sul suono del proprio impianto.

6.3 Ripristino del NAP 350

Per ripristinare il NAP 350 alle impostazioni predefinite, premere il tasto della luminosità sul pannello posteriore per 3 secondi.

7. Assistenza

La legge sulla tutela dei consumatori varia di stato in stato. Nella maggior parte dei territori, il rivenditore presso cui è stato acquistato il prodotto Naim deve essere il primo punto di contatto qualora si abbiano problemi con la propria unità. Un problema può essere causato da un guasto dell'impianto o dalla sua installazione. È quindi essenziale fare pieno affidamento sull'esperienza e le conoscenze tecniche del rivenditore.

È possibile trovare una serie di articoli di supporto per ciascun prodotto Naim online su Naimaudio.com

Qualora si continuino ad avere problemi con il proprio prodotto Naim, si prega di contattarci direttamente per richiedere una consulenza o aiuto, scrivendo all'indirizzo [e-mail]

8. Assistenza e aggiornamenti

Eventuali interventi di riparazione o aggiornamenti dell'hardware devono essere eseguiti esclusivamente da un centro di assistenza autorizzato Naim oppure presso la sede principale di Naim. Molti componenti sono personalizzati e collaudati e molto spesso non è possibile ottenere ricambi adeguati da altre fonti. Rivolgersi al proprio rivenditore locale Naim con eventuali richieste di assistenza o riparazione.

9. Specifiche

Amplificatore di potenza Serie 300 - NAP 350
Uscita di alimentazione	175 Watt, 8 Ω
Consumo al minimo	26 W
Guadagno di tensione +29 dB
Impedenza in ingresso 47 kΩ bilanciati / 34 kΩ single-ended mediante cavo adattatore
Risposta in frequenza -3 dB @ 1,4 Hz e 100 kHz
Uscita di alimentazione Nessuno
Dimensioni (AxLxP) 91,5 × 432 × 317,5 mm (inclusi i piedini)
Peso 16,5 kg
Alimentazione elettrica 115 V o 230 V, 50/60 Hz

10. Riciclaggio del prodotto

I prodotti che riportano il simbolo del bidone crociato non possono essere smaltiti come rifiuti domestici. Tali prodotti devono essere smaltiti presso gli opportuni centri di riciclaggio e opportunamente trattati.

Per maggiori informazioni sul centro di smaltimento più vicino contattare le autorità locali.

Uno smaltimento e riciclaggio appropriati aiutano la conservazione e prevengono eventuali contaminazioni delle risorse ambientali.
