Tipo di prodotto	Scheda madre Mini-ITX
Dimensioni	17 cm x 17 cm (formato Mini-ITX)
Processore compatibile	Intel Core i7 / Xeon, socket LGA 2011-3
Chipset	Intel X99
Memoria	2 x DDR4 DIMM, fino a 256 GB (Xeon), supporto ECC e non-ECC
Slot di espansione	1 x PCIe 3.0 x16, 1 x half-mini-PCIe (WiFi)
Audio	Realtek ALC1150 7.1 canali HD, amplificatore cuffie TI NE5532
Rete	2 x Gigabit LAN (Intel I218V + I211AT), supporto teaming
Wireless	Wi-Fi 802.11ac dual-band (2,4/5 GHz), Bluetooth 4.0
Archiviazione	6 x SATA3 6 Gb/s, 1 x SATA Express, 1 x Ultra M.2 PCIe Gen3 x4
Pannello posteriore	1x PS/2, 1x eSATA, 2x USB 3.1 Tipo A, 4x USB 3.0, 2x RJ45, uscita ottica SPDIF, audio HD, pulsante Clear CMOS
Connettori interni	1x header USB 3.0, 1x header USB 2.0, prese audio, TPM, intrusione telaio, LED, ventole
Alimentazione	ATX 24 pin + 12V 8 pin
BIOS	AMI UEFI con interfaccia grafica multilingua
Sistema operativo	Windows 10/8.1/8/7 (64/32 bit)
Funzioni speciali	Digi Power, condensatori Nichicon, protezione contro le sovratensioni, contatti dorati 15μ
Manutenzione e pulizia	Spolveratura regolare con aria compressa, evitare solventi
Sicurezza	Protezione contro fulmini/ESD, modulo TPM opzionale, rilevamento intrusione telaio
Parti di ricambio e riparabilità	Batteria CMOS CR2032 sostituibile, connettori standard
Contenuto della confezione	Scheda madre, guida, CD, pannello I/O, cavi SATA, ventola CPU, piastra watercooling, modulo WiFi, antenne, viti

Domande frequenti - X99E-ITX/ac ASROCK

Quale processore è compatibile con l'ASRock X99E-ITX/ac?

Questa scheda madre supporta i processori Intel Core i7 e Xeon per socket LGA 2011-3, incluse le serie Broadwell-E e Haswell-E.

Qual è la capacità di memoria massima?

La capacità massima dipende dal processore: fino a 128 GB con un Core i7 Broadwell-E, 64 GB con Haswell-E e 256 GB con un Xeon. Utilizzare moduli DDR4 non-ECC o ECC.

Come cancellare il CMOS?

Spegnere il computer e scollegare il cavo di alimentazione. Utilizzare il pulsante Clear CMOS sul pannello posteriore o il jumper CLRCMOS1 (pin 2-3 in corto per 5 secondi). Attendere 15 secondi prima di ricollegare.

Posso usare un dissipatore CPU standard?

Sì, la scheda viene fornita con una ventola del processore (112 x 84 x 67 mm) o supporta dissipatori Narrow ILM per LGA 2011/2011-3. Una piastra di montaggio per watercooling è inclusa per alcuni modelli.

Come configurare il RAID?

Le porte SATA3_0 a SATA3_5 supportano RAID 0, 1, 5, 10 tramite Intel Rapid Storage 13. Abilitare RAID nel BIOS e utilizzare l'utility Intel RST dopo l'installazione del sistema.

Quale tipo di memoria M.2 è supportato?

Il socket Ultra M.2 supporta moduli M.2 SATA3 6 Gb/s e PCIe Gen3 x4 fino a 32 Gb/s. Consultare l'elenco di compatibilità sul sito ASRock.

Come attivare Wi-Fi e Bluetooth?

Installare il modulo Wi-Fi 802.11ac fornito nello slot half-mini-PCIe verticale. Collegare le antenne SMA. Il Wi-Fi supporta le bande 2,4 e 5 GHz fino a 867 Mbps e Bluetooth 4.0.

Questa scheda madre supporta l'overclocking?

Sì, con un processore sbloccato, è possibile overcloccare tramite il BIOS. Attenzione: l'overclocking comporta rischi e non è coperto dalla garanzia.

Quali sistemi operativi sono supportati?

Windows 10 (64 bit), 8.1/8 (32/64 bit) e 7 (32/64 bit). Le versioni a 32 bit limitano la memoria a 4 GB.

Come collegare il pannello frontale?

Utilizzare il connettore PANNELLO1 (9 pin): PWRBTN (alimentazione), RESET, PLED (LED alimentazione), HDLED (LED disco rigido). Rispettare la polarità e consultare la serigrafia della scheda.

MANUALE UTENTE X99E-ITX/ac ASROCK

Congratulazioni per l'acquisto della scheda madre ASRock X99E-ITX/ac, una scheda madre affidabile prodotta secondo i severissimi controlli di qualità ASRock. La scheda madre offre eccellenti prestazioni con un design robusto che si adatta all'impegno di ASRock di offrire sempre qualità e durata.

Dato che le specifiche della scheda madre e del software BIOS possono essere aggiornate, il contenuto di questa documentazione sarà soggetto a variazioni senza preavviso. Nel caso di eventuali modifiche della presente documentazione, la versione aggiornata sarà disponibile sul sito Web di ASRock senza ulteriore preavviso. Per il supporto tecnico correlato a questa scheda madre, visitare il nostro sito Web per informazioni specifiche relative al modello attualmente in uso. È possibile trovare l'elenco di schede VGA più recenti e di supporto di CPU anche sul sito Web di ASRock. Sito Web di ASRock http://www.asrock.com.

1.1 Contenuto della confezione

• Scheda madre ASRock X99E-ITX/ac (Form Factor Mini-ITX)
• Guida all'installazione rapida di ASRock X99E-ITX/ac
• CD di supporto di ASRock X99E-ITX/ac
• 2 x cavi dati Serial ATA (SATA) (opzionali)
• 1 x mascherina metallica posteriore I/O
• 1 x Dissipatore di calore CPU

* Questa scheda madre supporta il dissipatore CPU fornito in dotazione (Dimensioni: 112.0 x 84.0 x 67.0 mm) o altri dissipatore CPU per ILM stretto (piattaforma LGA 2011/LGA2011-v3).

• 1 x Piastra di installazione per sistema di raffreddamento ad acqua
* Questa piastra di montaggio è compatibile esclusivamente con i radiatori CPU selezionati, quali Seidon 120V Plus/120V Cooler Master.

Visitare il nostro sito web per gli ultimi aggiornamenti: http://www.asrock.com

• 1 modulo WiFi-802.11ac
• 2 cavi antenna WiFi SMA
• 1 antenne ASRock WiFi da 2,4/5 GHz
• 1 staffa per modulo WiFi
• 2 viti per modulo WiFi
• 1 x viti per socket M.2
• 1 x Convertitore U3 a U2 ASRock

1.2 Specifiche

Piatta-

forma

• Form Factor Mini-ITX
• PCB 2oz rame
• PCB a 8 layer
• PBC di fibra di vetro ad alta densità

CPU

• Supporta la famiglia di processori Intel® Core™ i7 e Xeon® 22-Core per il socket LGA 2011-3
• Design Digi Power
• Potenza a 6 fasi
  • Supporta la tecnologia Intel® Turbo Boost 2.0
  • Supporta la tecnologia overclocking "slegata"

Chipset

- InteX99

Memoria

• Tecnologia con memoria DDR4 a doppio canale
  • 2 alloggi DIMM DDR4
• Supporto di memoria DDR4 3200+(OC)*/2933(OC)/2800 (OC)/2400(OC)/2133 non-ECC, un-buffered

* Per maggiori informazioni fare riferimento all'elenco dei supporti di memoria sul sito di ASRock. (http://www.asrock.com/)

• Supporta RDIMM non ECC (DIMM registrato)
- Supporta memoria/RDIMM DDR4 ECC, senza buffer con processori Intel® Xeon® serie E5 nel socket LGA 2011-3
- Capacità max. della memoria di sistema: 128GB (Core™ i7 CPU Broadwell-E)/ 64GB (Core™ i7 CPU Haswell-E)/ 256GB (Xeon® CPU) (si veda la sezione ATTENZIONE)
• Supporta Intel ^® Extreme Memory Profile (XMP)2.0
• Contatti d'oro 15μ negli alloggi DIMM

Slot di es- pansione

• 1 x Alloggio PCI Express 3.0 x16 (PCIE1:modalità x16)
- 1 alloggio di espansione verticale Half Mini-PCI Express: Per il modulo WiFi + BT
• Contatti d'oro 15μ nell'alloggio VGA PCIe (PCIE1)

Audio

• Audio HD a 7.1 canali con Content Protection (codec audio Realtek ALC1150)
• Supporto audio Blu-ray Premium
- Supporto protezione da sovratensione (protezione completa ASRock dai picchi di corrente)

• Cappucci audio Nichicon serie Fine Gold
- TI® NE5532 Premium Headset Amplifier (supporta cuffie fino a 600 Ohm)
• Supporta DTS Connect

LAN

• LAN Gigabit 10/100/1000 Mb/s
• 1 x Giga PHY Intel ^® I218V, 1 x GigaLAN Intel ^® I211AT
- Supporto della tecnologia Intel® Remote Wake (su Intel® I218V)
• Supporta Wake-On-LAN
- Supporto la protezione da fulmini/scariche elettrostatiche (ESD) (protezione completa ASRock dai picchi di corrente)
• Supporto di Dual LAN con Teaming
• Supporta Energy Efficient Ethernet 802.3az
• Supporta PXE

LAN wire- less

• Supporta IEEE 802.11a/b/g/n/ac
• Supporta Dual-Band (2,4/5 GHz)
• Supporta la connessione wireless ad alta velocità fino a 867 Mbps
- 2 antenne per supportare tecnologia a diversità 2 (trasmissione) x 2 (ricezione)
• Supporta Bluetooth 4.0/3.0 + classe II ad alta velocità

I/O pan- nello posteriore

• 1 x porta mouse/tastiera PS/2
• 1 x porta uscita SPDIF ottico
• 1 x connettore eSATA
- 2 x Porte USB 2.0 (supporto protezione da scariche elettrostatiche (ESD) (protezione completa ASRock dai picchi di corrente))
- 2 porte USB 3.1 tipo A (10 Gbs) (ASMedia ASM1142) (supporto protezione da scariche elettrostatiche (ESD) (protezione completa ASRock dai picchi di corrente))
- 4 x Porte USB 3.0 (Intel® X99) (supporto protezione da scariche elettrostatiche (ESD) (protezione completa ASRock dai picchi di corrente))
• 2 Porta RJ-45 LAN con LED (LED ACT/LINK e LED SPEED)
• 1 x interruttore per azzerare la CMOS

- Connettori audio HD: altoparlante posteriore/centrale/basso/ingresso linea/altoparlante anteriore/microfono

Archiviazi- one

*RAID è supportato solo su porte SATA3_0 \~ SATA3_5.

- 1 x connettore SATA Express 10 Gb/s (condiviso con SATA3_4 e SATA3_5)

*Supporto di prossima comunicazione

- 1 x connettore eSATA, supporta le funzioni NCQ, AHCI e Hot Plug

- 1 x socket Ultra M.2, supporta modulo SATA3 M.2 da 6,0 Gb/s e modulo PCI Express M.2 fino a Gen3 x4 (32 Gb/s)

Connet- tore

• 1 x Collettore intrusione telaio

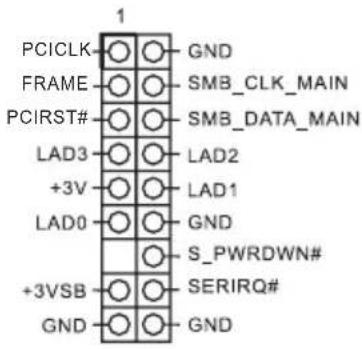

• 1 x Collettore TMP

• 1 collettore LED alimentatore

- 1 connettori ventola CPU (4 pin) (Supporto controllo velocità ventola smart 3 pin/4 pin)

• 2 connettori ventola telaio (2 x 4 pin) (Supporto controllo velocità ventola smart 3 pin/4 pin)

• 1 connettore alimentazione ATX 24 pin

- 1 x Connettore alimentazione 12V 8-pin (connettore alimentazione ad alta densità)

• 1 connettore audio pannello frontale

- 1 x Collettori USB 2.0 (supporto di 2 porte USB 2.0) (supporto protezione da scariche elettrostatiche (ESD) (protezione completa ASRock dai picchi di corrente))

- 1 x Collettori USB 3.0 (supporto di 2 porte USB 2.0) (supporto protezione da scariche elettrostatiche (ESD) (protezione completa ASRock dai picchi di corrente))

Funzione BIOS

• BIOS legale AMI UEFI con supporto GUI multilingue

• Eventi di riattivazione conformi a ACPI 1.1

• Supporto SMBIOS 2.3.1

- Multiregolazione tensione CPU, DRAM, PCH 1,05 V, PCH 1,5 V, VPPM

Hardware Monitor

• Rilevamento temperatura CPU/telaio
• Tachimetro CPU/chassis
- Ventola silenziosa CPU/telaio (regolazione automatica velocità in base alla temperatura della CPU)
• Ventola CPU/chassis con controllo di varie velocità
• Rilevamento CASE OPEN
- Monitoraggio tensione: +12 V, +5 V, +3,3 V, tensione ingresso CPU, tensioni interne CPU

so

- Microsoft® Windows® 10 64-bit / 8.1 32-bit / 8.1 64-bit / 8 32-bit / 8 64-bit / 7 32-bit / 7 64-bit

Certifica- zioni

- FCC, CE, WHQL - ErP/EuP Ready (è necessaria alimentazione ErP/EuP ready)

* Per informazioni dettagliate sul prodotto, visitare il nostro sito Web: http://www.asrock.com

Prestare attenzione al potenziale rischio previsto nella pratica di overclocking, inclusa la regolazione delle impostazioni nel BIOS, l'applicazione di tecnologia di Untied Overclocking o l'utilizzo di strumenti di overclocking di terze parti. L'overclocking può influenzare la stabilità del sistema o perfino provocare danni ai componenti e ai dispositivi del sistema. Occorre eseguirlo a proprio rischio e spese. Non ci riterremo responsabili per possibili danni provocati da overclocking.

A causa della limitazione, l'effettiva dimensione della memoria può essere inferiore a 4 GB per riservare l'uso del sistema ai sistemi operativi di Windows ^ a 32 bit. I sistemi operativi Windows ^ a 64 bit non possiedono tali limitazioni. È possibile utilizzare la RAM XFast di ASRock per utilizzare la memoria che Windows ^ non può utilizzare.

1.3 Impostazione jumper

L'illustrazione mostra in che modo vengono impostati i jumper. Quando il cappuccio del jumper è posizionato sui pin, il jumper è "cortocircuitato". Se sui pin non è posizionato alcun cappuccio del jumper, il jumper è "aperto". L'illustrazione mostra un jumper a 3 pin i cui pin1 e pin2 sono "cortocircuitati" quando un cappuccio del jumper è posizionato su questi 2 pin.

Short Open 1 2 3

Jumper per azzerare la CMOS

(CLRCMOS1)

(vedere pag. 1, n. 19)

CLRCMOS1 consente di azzerare i dati presenti nella CMOS. Per azzerare e reimpostare i parametri del sistema alla configurazione predefinita, spegnere il computer e scollegare il cavo di alimentazione dalla rete. Dopo aver atteso 15 secondi, utilizzare un cappuccio del jumper per cortocircuitare il pin2 e il pin3 su CLRCMOS1 per 5 secondi. Tuttavia, non azzerare la CMOS subito dopo aver aggiornato il BIOS. Se è necessario azzerare la CMOS dopo l'aggiornamento del BIOS, è necessario riavviare prima il sistema e in seguito spegnerlo prima di eseguire l'operazione di azzeramento della CMOS. La password, la data, l'ora e il profilo predefinito dell'utente saranno azzerati solo se viene rimossa la batteria della CMOS.

1. L'interruttore per azzerare la CMOS ha la stessa funzione del jumper per azzerare la CMOS.
2. Se si azzera la CMOS, può essere rilevato il case aperto. Regolare l'opzione del BIOS "Azzerare stato" per azzerare il registro del precedente stato di intrusione nello chassis.

1.4 Header e connettori sulla scheda

Gli header e i connettori sulla scheda NON sono jumper. NON posizionare cappucci del jumper su questi header e connettori. Il posizionamento di cappucci del jumper su header e connettori provocherà danni permanenti alla scheda madre.

Header sul pannello del sistema (PANEL1 a 9 pin) (vedere pag. 1, n. 9)

PLED+ PLED- PWRBTN# GND 1 GND RESET# GND HDLED- HDLED+

Collegare l'interruttore dell'alimentazione, l'interruttore di reset e l'indicatore dello stato del sistema sullo chassis su questo header secondo la seguente assegnazione dei pin. Annotare i pin positivi e negativi prima di collegare i cavi.

PWRBTN (interruttore di alimentazione):

collegare all'interruttore dell'alimentazione sul pannello anteriore dello chassis. È possibile configurare il modo in cui spegnere il sistema utilizzando l'interruttore dell'alimentazione.

RESET (interruttore di reset):

collegare all'interruttore di reset sul pannello anteriore dello chassis. Premere l'interruttore di reset per riavviare il computer se il computer si blocca e non riesce ad eseguire un normale riavvio.

PLED (LED alimentazione del sistema):

collegare all'indicatore di stato dell'alimentazione sul pannello anteriore dello chassis. Il LED è acceso quando il sistema è in funzione. Il LED continua a lampeggiare quando il sistema si trova nello stato di sospensione S1/S3. Il LED è spento quando il sistema si trova nello stato di sospensione S4 o quando è spento (S5).

HDLED (LED di attività disco rigido):

collegare al LED di attività disco rigido sul pannello anteriore dello chassis. Il LED è acceso quando il disco rigido sta leggendo o scrivendo dati.

Il design del pannello anteriore può cambiare a seconda dello chassis. Un modulo di pannello anteriore è composto principalmente da interruttore di alimentazione, interruttore di reset, LED di alimentazione, LED di attività disco rigido, altoparlante, ecc. Quando si collega il modulo del pannello anteriore dello chassis a questo header, accertarsi che le assegnazioni del filo e le assegnazioni del pin corrispondano correttamente.

Header LED di alimentazione (PLED1 a 3 pin) (vedere pag. 1, n. 6)

Collegare il LED di alimentazione chassis a questo header per indicare lo stato di alimentazione del sistema.

Connettori Serial ATA3

(SATA3_0_1:

vedere pag. 1, n. 10)

(SATA3_2_3:

vedere pag.1, n. 11)

(SATA3_4:

vedere pag. 1, n. 17)

(SATA3_5:

vedere pag.1, n. 16)

STATA3-0.1SATA3-2-3

Questi sei connettori SATA3 supportano cavi dati SATA per dispositivi di archiviazione interna, con una velocità di trasferimento dati fino a 6,0 Gb/s. I connettori SATA3_4 e SATA3_5 sono condivisi con il connettore SATAExpress (SATAE_4_5).

* RAID è supportato solo su porte SATA3_0 \~ SATA3_5.

Connettore Serial ATA

Express

(SATAE_4_5)

(vedere pag. 1, n. 15)

SATA3 4 SATA3 5SATAE 4 5

Collegare i dispositivi d'archiviazione SATA o PCIe a questo connettore. Il connettore SATA Express è condiviso con SATA3_4 e SATA3_5.

Header USB 2.0

(USB3_4 a 9 pin)

(vedere pag. 1, n. 8)

USB_PWR P- P+ GND DUMMY 1 P+ GND P- USB_PWR

Oltre alle due porte USB 2.0 sul pannello I/O, su questa scheda madre vi sono uno header. Ciascun header USB 2.0 può supportare due porte.

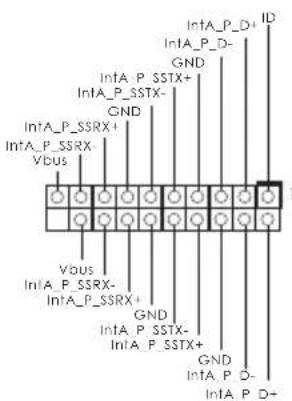

Header USB 3.0

(USB3_5_6 a 19 pin)

(vedere pag. 1, n. 14)

IntA_P_D+ GND IntA_P_SSTX+ GND IntA_P_SSRX+ Vbus Vbus IntA_P_SSRX+ IntA_P_SSRX+ GND IntA_P_SSTX- IntA_P_SSTX+ GND IntA_P_D- IntA_P_D-

Oltre alle quattro porte USB 3.0 sul pannello I/O, su questa scheda madre vi è un header. Ciascun header USB 3.0 può supportare due porte.

Header audio pannello anteriore (AUDIO1_HD a 9 pin) (vedere pag. 1, n. 18)

GND PRESENCE# MIC_RET OUT_RET J SENSE OUT2_L J OUT2_R MIC2_R MIC2_L

Questo header serve a collegare i dispositivi audio al pannello audio anteriore.

1. L'audio ad alta definizione supporta le funzioni Jack sensing, ma il filo del pannello sullo chassis deve supportare HDA per funzionare correttamente. Seguire le istruzioni presenti nel nostro manuale e nel manuale dello chassis per installare il sistema.
2. Se si utilizza un pannello audio AC'97, installarlo sull'header audio del pannello anteriore seguendo le fasi di seguito:

A. Collegare Mic_IN (MIC) a MIC2_L.
B. Collegare Audio_R (RIN) a OUT2_R e Audio_L (LIN) a OUT2_L.
C. Collegare Ground (GND) a Ground (GND).
D. MIC_RET e OUT_RET servono soltanto per il pannello audio HD. Non è necessario collegarli per il pannello audio AC'97.

Per attivare il microfono anteriore, andare alla scheda "FrontMic" nel pannello di controllo Realtek e regolare il "Volume di registrazione".

Header altoparlante chas- sis

(SPEAKER1 a 4 pin)

(vedere pag. 1, n. 12)

Collegare l'altoparlante dello chassis a questo header.

Connettore della ventola dello chassis

(CHA_FAN1 a 4 pin)

(vedere pag. 1, n. 13)

Collegare i cavi della ventola ai connettori della ventola e far corrispondere il filo nero al pin di terra.

La velocità della ventola CHA_FAN può essere controllata tramite UEFI o A-Tu ning

(CHA_FAN2 a 3 pin)

(vedere pag. 1, n. 4)

FAN_SPEED_CONTROL CHA_FAN_SPEED FAN_VOLTAGE

Connettori della ventola della CPU

(CPU_FAN1 a 4 pin)

(vedere pag. 1, n. 7)

Questa scheda madre è dotata di un connettore per la ventola della CPU (Ventola silenziosa) a 4 pin. Se si decide di collegare una ventola della CPU a 3 pin, collegarla al pin 1-3.

Connettore di alimentazione ATX (ATXPWR1 a 24 pin) (vedere pag. 1, n. 1)

Questa scheda madre è dotata di un connettore di alimentazione ATX a 24 pin. Per utilizzare un'alimentazione ATX a 20 pin, collegarla lungo il pin1 e il pin 13.

Connettore di alimentazione ATX da 12 V

(ATX12V1 a 8 pin)

(vedere pag. 1, n. 5)

Questa scheda madre è dotata di un connettore di alimentazione ATX da 12 V a 8 pin. Per utilizzare un'alimentazione ATX a 4 pin, collegarla lungo il pin1 e il pin 5.

Header di intrusione nello chassis

(CI1 a 2 pin)

(vedere pag. 1, n. 2)

Questa scheda madre supporta la funzionalità di rilevamento CASE OPEN che rileva se il coperchio dello chassis è stato rimosso. Questa funzione richiede uno chassis con caratteristiche di rilevamento di intrusione nello chassis.

Header TPM (TPMS1 a 17 pin) (vedere pag. 1, n. 20)

PCICLK FRAME PCIRST# LAD3 +3V LAD0 +3VSB GND 1 GND SMB_CLK_MAIN SMB_DATA_MAIN LAD2 LAD1 GND S_PWRDWN# SERIRQ# GND

Questo connettore supporta il sistema Trusted Platform Module (TPM), che può archiviare in modo sicuro chiavi, certificati digitali, password e dati. Un sistema TPM permette anche di potenziare la sicurezza della rete, di proteggere identità digitali e di garantire l'integrità della piatta-forma.

1.5 Interruttori intuitivi

La scheda madre ha un interruttore Clear CMOS, che consente di azzerare i valori CMOS.

Interruttore Clear CMOS

(CLRCBTN)

(vedere pag. 3, n. 14)

L'interruttore Clear

CMOS consente di

cancellare rapidamente i

valori CMOS.

Questa funzione è operativa solo quando si spegne il computer e si scollega l'alimentatore.

1 Introducción

Conector express serie SATA

(SATAE_4_5)
