| 製品タイプ | Mini-ITXマザーボード |
| 寸法 | 17 cm x 17 cm (Mini-ITXフォーマット) |
| 対応プロセッサ | Intel Core i7 / Xeon, ソケット LGA 2011-3 |
| チップセット | Intel X99 |
| メモリ | 2 x DDR4 DIMM、最大256GB (Xeon)、ECCおよび非ECC対応 |
| 拡張スロット | 1 x PCIe 3.0 x16、1 x ハーフミニPCIe (WiFi) |
| オーディオ | Realtek ALC1150 7.1チャンネルHD、TI NE5532ヘッドホンアンプ |
| ネットワーク | 2 x ギガビットLAN (Intel I218V + I211AT)、チーミング対応 |
| ワイヤレス | Wi-Fi 802.11ac デュアルバンド (2.4/5 GHz)、Bluetooth 4.0 |
| ストレージ | 6 x SATA3 6 Gb/s、1 x SATA Express、1 x Ultra M.2 PCIe Gen3 x4 |
| バックパネル | 1x PS/2、1x eSATA、2x USB 3.1 Type A、4x USB 3.0、2x RJ45、SPDIF光出力、HDオーディオ、Clear CMOSボタン |
| 内部コネクタ | 1x USB 3.0ヘッダー、1x USB 2.0ヘッダー、オーディオ端子、TPM、ケース開閉検知、LED、ファン |
| 電源 | ATX 24ピン + 12V 8ピン |
| BIOS | 多言語GUIを備えたAMI UEFI |
| 対応OS | Windows 10/8.1/8/7 (64/32ビット) |
| 特別機能 | Digi Power、Nichiconコンデンサ、過電圧保護、15μ金メッキ接点 |
| メンテナンスとクリーニング | 圧縮空気による定期的な埃除去、溶剤の使用を避ける |
| セキュリティ | 雷/ESD保護、オプションのTPMモジュール、ケース開閉検知 |
| 交換部品と修理可能性 | 交換可能なCR2032 CMOSバッテリー、標準コネクタ |
| パッケージ内容 | マザーボード、ガイド、CD、I/Oパネル、SATAケーブル、CPUファン、水冷プレート、WiFiモジュール、アンテナ、ネジ |
よくある質問 - X99E-ITX/ac ASROCK
ユーザーの質問 X99E-ITX/ac ASROCK
0 質問 この機器について。知っているものに答えるか、ご自身の質問をしてください。
この機器について新しい質問をする
デバイスの取扱説明書をダウンロード マザーボード 無料でPDF形式で!マニュアルを見つける X99E-ITX/ac - ASROCK 電子デバイスをもとに戻しましょう。このページにはデバイスの使用に必要なすべての書類が掲載されています。 X99E-ITX/ac ブランド ASROCK.
使用説明書 X99E-ITX/ac ASROCK

マザーボードの仕様と BIOS ソフトウェアは更新されることがあるため、このマニュアルの内容は予告なしに変更することがあります。このマニュアルの内容に変更があった場合には、更新されたバージョンは、予告なくアスロックのウェブサイトから入手できるようになります。このマザーボードに関する技術的なサポートが必要な場合には、ご使用のモデルについての詳細情報を、当社のウェブサイトで参照ください。アスロックのウェブサイトでは、最新の VGA カードおよび CPU サポート一覧もご覧になれます。アスロックウェブ サイト http://www.asrock.com.
1.1 パッケージの内容
- ASRock X99E-ITX/ac マザーボード(ミニ ITX フォームファクター)
- ASRock X99E-ITX/ac クイックインストールガイド
- ASRock X99E-ITX/ac サポ 一ト CD
- 1 x I/O パネルシールド
- 2 x シリアル ATA(SATA) データケーブル(オプション)
- 1 x I/O パネルシールド
- 1 x CPU クーラー
*このマザーボードはこの無料バンドル CPU クーラー (寸法: 112.0 x 84.0 x 67.0 mm)、または、Narrow ILM(LGA 2011/LGA2011-v3 プラットフォーム)用のその他の CPU クーラーに対応します。
- 1 x 水冷式取り付けプレート
*この取り付けプレートが対応するのは、Cooler Master の Seidon 120V Plus/120V など特定の CPU クーラーだけです。
最新のアップデートについては弊社ウェブサイトをご覧ください: http://www.asrock.com
- 1 x WiFi-802.11ac モジュール
- 2 x SMA Wi-Fi アンテナケーブル
- 2 x ASRock Wi-Fi 2.4/5 GHz アンテナ
- 1 x Wi-Fi モジュールブラケット
- 1 x Wi-Fi モジュール用ねじ
- 1 x M.2 ソケット用ねじ
- 1 x ASRock U3 - U2 コンバータ
1.2 仕様
プラットフォーム・ミニ ITX フォーム ファクター
- 2oz のコパー製 PCB
- 8 レイヤーPCB
- 高密度ガラス繊維 PCB
CPU
- LGA 2011-3 ソケット用 Intel® Core™ i7 および Xeon® 22-Core プロセッサファミリーに対応
- デジタル電源設計
- 6 電源フェーズ設計
- Intel® ターボブースト 2.0 テクノロジーをサポート
- Untied Overclocking をサポート
チップセット
- Intel® X99
メモリ
- デュアルチャンネル DDR4メモリテクノロジー
- 2 x DDR4 DIMM ス ロット
- DDR4 3200+(OC)*/2933(OC)/2800(OC)/2400(OC)/2133 ノン ECC、アン バッファードメモリに対 応
*詳細については、ASRock ウェブサイトのメモリーサポート一覧を参照してください。(http://www.asrock.com/)
- ノン ECC RDIMM(レジスタード DIMM)に対応
- LGA 2011-3 ソケット内の Intel® Xeon® プロセッサー E5 シリーズで DDR4 ECC、アンバッファードメモリ / RDIMM に対応
- システムメモリの最大容12GB (Core™ i7 CPU Broadwell-E)/ 64GB (Core™ i7 CPU Haswell-E)/ 256GB (Xeon® CPU)(注意を参照)
- Intel® エクストリームメモリプロファイル(XMP)2.0 を サポート
- DIMM ス ロット にμゴルドコンタクトを採 用
拡張 ス ロ ット
- 1 x PCI Express 3.0 x16 スロット(PCIE1:x16 モード)
- 1 x 垂直ハーフミニ PCI Express スロット: WiFi + BT モジュール 用
- VGA PCIe ス ロットに μ15ゴ ールドコンタクトを 採 用 (PCIE1)
- NVIDIA® Quad SLI™、3-Way SLI™ および SLI™ をサポート
* 28 レーンある CPU を取り付けた場合は、3 ウェイ SLI™ には対応しません。
| VGA PCIe ス ロット にμ ゴ5-ルドコンタクトを採 用(PCIE1 および PCIE3) | |
| オーディオ | 7.1 CH HD オーディオ、コンテンツプロテクション付き(Realtek ALC1150 オーディオコー デック)プレミアム・ブルーレイ・オーディオ・サポートサージ保護に対応(ASRock 完全スパイク保護)ニチコン製ファインゴールドシリーズオーディオコンデンサTI® NE5532 プレミアムヘッドセットアンプ(最大 600 Ohms までのヘッドセットに対応)DTS 接続をサポート |
| LAN | ギガ ビット LAN 10/100/1000 Mb/ 秒1 x Giga PHY Intel® I218V、1 x GigaLAN Intel® I211ATIntel® リモート・ウェイク・テクノロジーに対応(Intel® I218V に搭載されています)ウェイクオンラインをサポート雷 / 静電気放電(ESD)保護に対応(ASRock 完全スパイク保 護 )チーミング機能付きデュアル LAN に対応エネルギー効率のよいイーサネット 802.3az をサポートPXE をサポート |
| ワイヤレス LAN | IEEE 802.11a/b/g/n/ac をサポートデュアルバンド(2.4/5 GHz)をサポート最高 867Mbps の高速ワイヤレス接続をサポート2(送信) x 2(受信)ダイバーシティテクノロジーをサポートする 2 本のアンテナブルートウース 4.0/3.0 + ハイスピードクラス II をサポート |
| リアパネルI/O | 1 x PS/2 マウス / キーボードポート1 x 光 SPDIF 出力ポート1 x eSATA コネクター2 x USB 2.0 ポート(静電気放電(ESD) 保護に対応(ASRock 完全スパイク保護))USB 3.1 タイプ A ポート (10 Gbs)x 2 式(ASMedia ASM1142)(静電気放電(ESD) 保護に対応(ASRock 完全スパイク保護)) |
- 4 x USB 3.0 ポー|(Intel® X99)(静電気放電(ESD)保護に対応(ASRock完全スパイク保護))
- LED 付き 2 x RJ-45 LAN ポート(ACT/LINK LED と SPEED LED)
- 1 x CMOS クリアスイッチ
- HD オーディオジャック: リアスピーカー / センター / バス / ラインイン / フロントスピーカー / マイク
ストレージ
- 6 x SATA3 6.0 Gb/s コネクタ、RAID (RAID 0、RAID 1、RAID 5、RAID 10、Intel ラピッド・ストレージ・テクノロジー 13、および)、NCQ、AHCI、ホットプラグ機能、および
* RAID に対応するのは SATA3_0 \~ SATA3_5 ポート上 だけです。
- 1 x SATA Express 10 Gb/s コネクタ(SATA3_4 および SATA3_5 と共用)
*サポートは今後発表
- 1 x eSATA コネクター、NCQ、AHCI、「ホットプラグ」機能に対応
- 1 x ウルトラ M.2 ソケット、M.2 SATA3 6.0 Gb/s モジュールおよび
- 最大 Gen3 x4 (32 Gb/s) までの M.2 PCI Express モジュールに対応
コネクター
- 1xシャーシ イントル ージョンヘッダー
- 1 x TPM ヘッダ ー
- 1x電源LEDヘッダー
- 1 x CPU ファンコネクタ(4 ピン) (3 ピン /4 ピン スマートファン速度制御に対応)
- 2xシャーシファンコネクタ(2x4ピン)(3ピン/4ピンスマートファン速度制御に対応)
- 1 x 24 ピン ATX 電源コネクタ
- 1x8ピン12V電源コネクタ(高密度電源コネクタ)
- 1x前面パネルオーディオコネクタ
- 1 x USB 2.0 ヘッダー(2 個の USB 2.0 ポートに対応)(静電気放電(ESD) 保護に対応(ASRock 完全スパイク保護))
- 1 x USB 3.0 ヘッダー(2 個の USB 3.0 ポートに対応)(静電気放電(ESD) 保護に対応(ASRock 完全スパイク保護))
| BIOS 機能 | • AMI UEFI Legal BIOS、多言語 GUI サポート• ACPI 1.1 準 拠ウェイクアップ イ ベ ント• SMBIOS 2.3.1 をサポート• CPU、DRAM、PCH 1.05V、PCH 1.5V, VPPM 複数電圧設定 |
| ハードウェア モニター | • CPU/シャーシ温度センシング• CPU / シャーシタコメーター• CPU/シャーシクワイエットファン(CPU 温度に従ってシャーシファン速度を自動調整)• CPU/シャーシファンマルチ速度制御• ケース開閉検知• 電圧監視:+12V、+5V、+3.3V、CPU 入力電圧、CPU 内部電圧 |
| OS | • Microsoft® Windows® 10 64-bit / 8.1 32-bit / 8.1 64-bit / 8 32-bit / 8 64-bit / 7 32-bit / 7 64-bit |
| 認証 | • FCC、CE、WHQL• ErP/EuP Ready(ErP/EuP ready 電源が必要です) |
* 商品詳細については、当社ウェブサイトをご覧ください。http://www.asrock.com

BIOS 設定の調整、アンタイドオーバークロックテクノロジーの適用、サードパーティのオーバークロックツールの使用などを含む、オーバークロックには、一定のリスクを伴いますのでご注意ください。オーバークロックするとシステムが不安定になったり、システムのコンポーネントやデバイスが破損することがあります。ご自分の責任で行ってください。弊社では、オーバークロックによる破損の責任は負いかねますのでご了承ください。

Windows ^® 32 ビットオペレーティングシステムでの、システム使用に割り当てられた実際のメモリサイズは制限のため、4GB未満のことがあります。Windows ^® 64 ビットのオペレーティングシステムでは、そのような制限はありません。Windows ^® では使えないメモリを使用するために、ASRock XFast RAM を使用することができます。
1.3 ジャンパー設定
このイラストは、ジャンパーの設定方法を示しています。ジャン パー キャップ が ピン に 被さっていると、ジャン パー は「ショート」です。ジャンパーキャップがピンに被さっていない場合には、ジャンパーは「オープン」です。この図は3ピンのジャンパーを表し、ジャンパーキャップがピン1とピン2に被さっているとき、これらのピンは「ショート」です。


CLRCMOS1 は、CMOS のデータをクリアすることができます。クリアして、デフォルト設定にシステムパラメーターをリセットするには、コンピューターの電源を切り、電源から電源コードを抜いてください。15 秒待ってから、CLRCMOS1 のピン 2 とピン 3 をジャンパーキャップを使って 5 秒間ショートします。ただし、BIOS をアップデートした直後に、CMOS をクリアしないでください。BIOS をアップデート後、CMOS をクリアする必要があれば、最初にシステムを起動し、それから CMOS クリアアクションを行う前にシャットダウンしてください。パスワード、日付、時間、ユーザーのデフォルトプロファイルは、CMOS の電池を取り外した場合にのみ、消去されることにご注意ください。

- CMOS クリアスイッチは、CMOS クリアジャンパーと同じ機能です。
- CMOS をクリアすると、ケースの開閉が検知されることがありま編前のシャーシイントルージョンステータス記録を消去するには、BIOS オプションから「Clear Status(ステータスの消去)」で調整してください。
1.4 オンボードのヘッダーとコネクター

オンボードヘッダーとコネクターはジャンパーではありません。これらヘッダーとコネクターにはジャンパーキャップを被せないでください。ヘッダーおよびコネクターにジャンパーキャップを被せると、マザーボードに永久損傷が起こることがあります。
システムパネル ヘッダー
(9 ピンパネル 1)
(p.1、No.9参照)

PWRBTN(電源スイッチ):
シャーシ前面パネルの電源スイッチに接続してください。電源スイッチを使用して、システムをオフにする方法を設定できます。
RESET(リセットスイッチ):
シャーシ前面パネルのリセットスイッチに接続してください。コンピューターがフリーズしたり、通常の再起動を実行できない場合には、リセットスイッチを押して、コンピューターを再起動します。
PLED(システム電源 LED):
シャーシ前面パネルの電源ステータスインジケーターに接続してください。システム稼働中は、LEDが点灯します。システムがS1/S3スリープ状態の場合には、LEDは点滅を続けます。システムがS4スリープ状態または電源オフ(S5)のときには、LEDはオフです。
HDLED(ハードドライブアクティビティLED):
シャーシ前面パネルのハードドライブアクティビティ LED に接続してください。ハードドライブのデータを読み取りまたは書き込み中に、LED はオンになります。
前面パネルデザインは、シャーシによって異なることがあります。前面パネルモジュールは、主に電源スイッチ、リセットスイッチ、電源 LED、ハードドライブアクティビティ LED、スピーカーなどから構成されます。シャーシの前面パネルモジュールとこのヘッダーを接続する場合には、配線の割り当てと、ピンの割り当てが正しく合致していることを確かめてください。
電源 LED ヘッダー
(3 ピン PLED1)
(p.1、No.6参照)

システムの電源ステー
タスを表示するために、
シャーシ電源 LED をこの
ヘッダー に 接 続してください。
シリアル ATA3コ ネクタ
(SATA3_0_1:
p.1、No.10参照)
(SATA3_2_3:
p.1、No.11 参照)
(SATA3_4:
p.1、No.17参照)
(SATA3_5:
p.1、No.16参照)


これら6個のSATA3コ
ネクタは、最Gh/s
のデータ転送速度で内部
ストレージデバイス用の
SATA データケーブルに
対応します。SATA3_4,
SATA3_5は SATA Express
コネクター (SATAE_4_5)
と共有します。
* RAID に対応するのは
SATA3_0 \~ SATA3_5 ポー
ト上だけです。
シリアル
ATA Express ⊃ SATA3_4 SATA3_5 SATAE_4_5
ネクタ

(SATAE_4_5)
(p.1、No.15参照)
SATA ストレージデバイ
スまたは PCIe ストレ ー
ジデ バイスをこのコネク
タに接続してください。
SATA Express コネクタは、
SATA3_4 および SATA3_5
と共有します。
USB 2.0 ヘッダー
(9 ピン USB3_4)
(p.1、No.8参照)
2.0 ポートに加えて、この
マザ ー ボードには 1つの
ヘッダーがあります。各
USB 2.0 ヘッダーは、2つ
のポートをサポートできます。

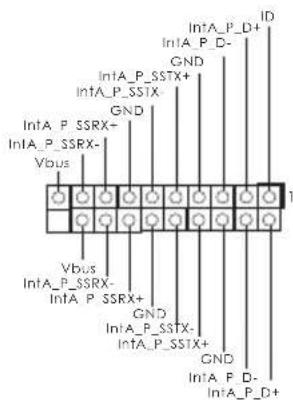

USB 3.0 ヘッダー (19 ピン USB3_5_6) (p.1、No.14 参照)
フロントパネルオーディ オヘッダー (9 ピン HD_AUDIO1) (p.1、No. 18 参照)

- ハイディフィニションオーディオはジャックセンシングをサポートしていますが、正しく機能するためには、シャーシのパネルワイヤーが HDA をサポートしていることが必要です。お使いのシステムを取り付けるには、当社のマニュアルおよびシャーシのマニュアルの指示に従ってください。
- AC'97 オーディオパネルを使用する場合には、次のステップで、前面パネルオーディオヘッダーに取り付けてください。 Mic_IN (MIC) を MIC2_L に接続します。 B. Audio_R (RIN) を OUT2_R に、Audio_L (LIN) を OUT2_L に接続します。 C. アース (GND) をアース (GND) に接続します。 D. MIC_RET と OUT_RET は、HD オーディオパネル専用です。AC'97 オーディオパネルではこれらを接続する必要はありません。 E. フロントマイクを有効にするには、Realtek コントロールパネルの「FrontMic」タブで「録音音量」を調整してください。
シャーシスピーカーヘッダー (4 ピン SPEAKER1) (p.1、No. 12 参照)

シャーシスピーカーはこのヘッダーに接続してください。
シャーシファンコネクター
(4 ピン CHA_FAN1)
(p.1、No.13参照)
(3 ピン CHA_FAN2)
(p.1、No.4参照)
コネクターに接続し、黒線
とアースピンを合わせて
ください。CHA_FAN ファ
ン速度は、UEFI または
A-Tuning を通して制御可能できます。
CPU ファンコ ネクター
(4 ピン CPU_FAN1)
(p.1、No.7参照)

このマザーボードは 4 ピ
ン CPU ファン(静音ファ
ン)コネクターを提供しま
す。3 ピンの CPU ファン
を接続する場合には、ピ
ン 1-3 に 接 続してください。
ATX 電源コネクター
(24 ピン ATXPWR1)
(p.1、No.1参照)

このマザーボードは 24 ピ
ン ATX 電源コネクター
を提供します。20 ピンの
ATX 電源を使用するに
は、ピン1と13番に合わ
せて接続してください。
ATX12V 電源コネクター
(8 ピン ATX12V1)
(p.1、No.5参照)

このマザーボードは 8 ピ
ン ATX12V 電源コネク
ターを提供します。4 ピン
の) ATX 電源を使用する
には、ピン1と5番に合
わせて接続してください。
ケース イントリュー ジョン
ヘッダ ー
(2 ピン CI1)
(p.1、No.2参照)

このマザーボードは
シャーシカバーが開けら
れたことを検知する、ケー
ス開閉検知機能をサポー
トします。この機能には、
シャーシイントルージョ
ン検知設計されたシャー
シが必要です。

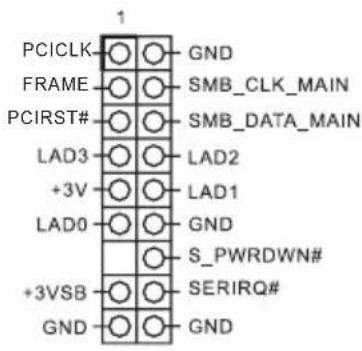

TPM ヘッダー (17 ピン TPMS1) (p.1、No. 20 参照)
1.5 スマートスイッチ
マザーボードにクリア CMOS スイッチが装備されているので、ユーザーは CMOS 値をクリアできます。
BIOS 選 択 スイッチ (BIOS_SEL1)
(1 ページを参照してください、No. 19)

BIOS 選択 スイッチで、システムを BIOS A または BIOS B から起動できます。

この機能が動作するのは、コンピュータの電源をオフにして、電源供給を切断した場合だけです。
