MANUAL DE USUARIO X99E-ITX/ac ASROCK

Gracias por comprar la placa base ASRock X99E-ITX/ac, una placa base fiable fabricada según el rigurosísimo control de calidad de ASRock. Ofrece un rendimiento excelente con un diseño resistente de acuerdo con el compromiso de calidad y resistencia de ASRock.

Ya que las especificaciones de la placa base y el software del BIOS podrán ser actualizados, el contenido que aparece en esta documentación estará sujeto a modificaciones sin previo aviso. Si esta documentación sufre alguna modificación, la versión actualizada estará disponible en el sitio web de ASRock sin previo aviso. Si necesita asistencia técnica relacionada con esta placa base, visite nuestro sitio web para obtener información específica sobre el modelo que esté utilizando. Podrá encontrar las últimas tarjetas VGA, así como la lista de compatibilidad de la CPU, en el sitio web de ASRock. Sitio web de ASRock http://www.asrock.com.

1.1 Contenido del paquete

• Placa base ASRock X99E-ITX/ac (factor de forma Mini-ITX))
  • Guía de instalación rápida de ASRock X99E-ITX/ac
  • CD de soporte de ASRock X99E-ITX/ac
  • 1 escudo panel I/O
  • 2 x cables de datos Serie ATA (SATA) (Opcional)
  • 1 x escudo panel I/O
  • 1 x Disipador de CPU

* Esta placa base admite este disipador de CPU incluido de forma gratuita (Dimensión: 112.0 x 84.0 x 67.0 mm) u otros disipadores de CPU para ILM estrecho (plataforma LGA 2011/LGA2011-v3).

• 1 x Placa de montaje de refrigeración por agua

* Esta placa de instalación solamente es compatible con determinados disipadores de CPU, como el Seidon 120V Plus/120V de Cooler Master.

Visite nuestro sitio Web para consultar las actualizaciones más recientes. http://www.asrock.com

• 1 x Módulo WiFi-802.11ac
• 2 x Cables de antenna WiFi SMA
• 1 x Antenas ASRock WiFi 2,4/5 GHz
• 1 x Soporte del módulo WiFi
• 2 x Tornillos para el módulo WiFi
• 1 tornillos para socket M.2
• 1 x Convertidor U3 a U2 de ASRock

1.2 Especificaciones

Platafor- ma

• factor de forma Mini-ITX)
• Circuito impreso (PCB) de 2oz (5,70g) de cobre
• Circuito impreso (PCB) de 8 capas
• PCB de fibra de vidrio de alta densidad

CPU

• Admite la familia de procesadores Intel® Core™ i7 y Xeon® 22-Core para el zócalo LGA 2011-3
• Diseño Digi Power
• Diseño de 6 fases de alimentación
• Compatible con la tecnología de Intel® Turbo Boost 2.0
• Admite tecnología de aumento de velocidad liberada

Conjunto de chips

- IntéX99

Memoria

• Tecnología de memoria de Doble Canal DDR4
  • 2 ranuras DDR4 DIMM
• Compatible con memoria no-ECC, sin búfer DDR4 3200+(OC)*/2933(OC)/2800(OC)/2400(OC)/2133

* Para obtener más información, consulte la lista de memorias compatibles en el sitio web de ASRock. (http://www.asrock.com/)

• Admite RDIMM no ECC (DIMM registrado)
- Admite ECC DDR4, memoria sin búfer/RDIMM con procesadores Intel® Xeon® de la serie E5 en el zócalo LGA 2011-3
- Capacidad máxima de la memoria del sistema: 128GB (Core™ i7 CPU Broadwell-E)/ 64GB (Core™ i7 CPU Haswell-E)/ 256GB (Xeon® CPU) (consulte la ADVERTENCIA)
- Compatible con Extreme Memory Profile (XMP)2.0 de Intel®
- Contacto 15 Gold en ranuras DIMM

Ranura de expansión

• 1 ranura PCI Express 3.0 x16 (PCIE1:modo x16)
- 1 x Ranura vertical media Mini-PCI Express: Para WiFi + módulo BT
- Contacto 15μGold en ranura VGA PCIe (PCIE1)

Audio

• 7.1 Audio CH HD con Protección de contenido (Realtek ALC1150 Audio Codec)
  • Compatible con audio Blu-ray Premium

• Compatible con protección por sobretensión (protección ASRock Full Spike)
  • Tapas de audio Nichion de la serie Fine Gold

• Amplificador de auriculares de alta calidad TI® NE5532 (admite auriculares de hasta 600 ohmios)
  • Compatible con DTS Connect

LAN

• LAN Gigabit 10/100/1000 Mb/s
• 1 Giga PHY Intel® I218V, 1 GigaLAN Intel® I211AT
- Compatible con la Tecnología Remote Wake de Intel® (en Intel® I218V)
• Compatible con Wake-On-LAN
- Compatible con protección contra rayos y electricidad electrostática (protección ASRock Full Spike)
- Compatible con LAN dual con formación de equipos
- Compatible con Ethernet de consumo eficiente de energía 802.3az
- Compatible con PXE

LAN ina- lámbrica

• Compatible con IEEE 802.11a/b/g/n/ac
• Compatible con Banda Dual (2,4/5 GHz)
- Compatible con conexión inalámbrica de alta velocidad hasta 867Mbps
- 2 antenas compatibles con Tecnología de diversidad 2 (Transmisión) x 2 (Recepción)
• Compatible con Bluetooth 4.0 / 3.0 + Alta velocidad clase II

Panel trasero I/O

• 1 puerto de ratón/teclado PS/2
• 1 puerto de salida SPDIF óptica
• 1 conector eSATA
- 2 puertos USB 2.0 (compatible con protección contra electricidad estática (protección ASRock Full Spike))
- 2 puertos USB 3.1 tipo A (10 Gbs) (ASMedia ASM1142) (compatible con protección contra electricidad estática (protección ASRock Full Spike))
- 4 puertos USB 3.0 (Intel® X99) (compatible con protección contra electricidad estática (protección ASRock Full Spike))
- 2 puerto LAN RJ-45 con LED (ACT/LINK LED y SPEED LED)
• 1 interruptor de borrado CMOS
- Conector de audio HD: Altavoz trasero / Central / Graves / Entrada de línea / Altavoz frontal / Micrófono

Almace- namiento

• 6 conectores SATA3 de 6,0 Gb/s, compatibilidad con RAID (RAID 0, RAID 1, RAID 5, RAID 10, Intel Rapid Storage Technology 13), NCQ, AHCI y conexión en caliente
  * RAID solamente se admite en los puertos SATA3_0 \~ SATA3_5.
• 1 conector SATA Express 10 Gb/s (compartido con SATA3_4 y SATA3_5)
  * Compatibilidad pendiente
• 1 conector eSATA que admite las funcionalidades NCQ, AHCI y Conexión en caliente
• 1 zócalo Ultra M.2, que admite el módulo SATA3 6,0 Gb/s M.2 y el módulo PCI Express M.2 hasta Gen3 x4 (32 Gb/s)

Conectores

• 1 cabezal de intrusión de chasis
• 1 cabezal TPM
• 1 Cabezal de indicador LED de alimentación
- 1 Conectores de ventilador de la CPU (4 pines) (Compatibilidad con control de velocidad de ventiladores inteligentes de 3/4 contactos)
- 2 Conectores de ventilador del chasis (2 de 4 pines) (Compatibilidad con control de velocidad de ventiladores inteligentes de 3/4 contactos)
• 1 Conector de alimentación ATX de 24 pines
- 1 Conector de alimentación de 8 pines y 12V (conector de alimentación de alta densidad)
• 1 Conector de audio del panel frontal
- 1 cabezales USB 2.0 (compatible con 2 puertos USB 2.0) (compatible con protección contra electricidad estática (protección ASRock Full Spike))
- 1 cabezales USB 3.0 (compatible con 2 puertos USB 3.0) (compatible con protección contra electricidad estática (protección ASRock Full Spike))

Función del BIOS

• BIOS Legal UEFI AMI de compatibles con interfaz gráfica de usuario multilingüe
• Eventos de reactivación conformes con ACPI 1.1
  • Compatible con SMBIOS 2.3.1
• Multiajuste de voltaje de CPU, DRAM, PCH 1,05V, PCH 1,5 V, VPPM

Monitor del hard- ware

• Método de sensor de temperatura de la CPU/Chasis
  • Tacómetro de la CPU/Chasis
• CPU/Chasis Ventilador silencioso (Ajuste automático de velocidad del ventilador del chasis por temperatura de la CPU
  • Control multivelocidad del ventilador de la CPU/Chasis

• Detección de CUBIERTA ABIERTA
- Control de voltaje: +12V, +5V, +3,3V, Voltaje de entrada de la CPU, voltaje interno de la CPU

so

- Microsoft® Windows® 10 64-bit / 8.1 32-bit / 8.1 64-bit / 8 32-bit / 8 64-bit / 7 32-bit / 7 64-bit

Certifica- ciones

- FCC, CE, WHQL - Compatible con ErP/EuP (requiere toma de alimentación compatible con ErP/EuP)

* Para obtener más información acerca del producto, visite nuestro sitio web: http://www.asrock.com

Tenga en cuenta que existen ciertos riesgos relacionados con el overclocking (sobreaceleración), incluyendo el ajuste de la configuración del BIOS, aplicando la Tecnología overcloking no vinculada o utilizando las herramientas de overclocking de tercera parte. El overclocking podría afectar la estabilidad de su sistema o incluso dañar los componentes y dispositivos de su sistema. Si lo realiza, todos los riesgos y gastos derivados del overclocking serán de su entera responsabilidad. No nos hacemos responsables de posibles daños producidos por el overclocking.

Debido a las limitaciones, el tamaño real de la memoria podrá ser inferior a 4GB para reservar espacio para el uso del sistema en sistemas operativos Windows* de 32 bits. Los sitemas operativos Windows* de 64 bits no tienen estas limitaciones. Podrá utilizar XFast RAM de ASRock para usar la memoria que Windows* no puede utilizar.

1.3 Instalación de los puentes

La instalación muestra cómo deben instalarse los puentes. Cuando la tapa de puente se coloca en los pines, el puente queda "Corto". Si no coloca la tapa de puente en los pines, el puente queda "Abierto". La ilustración muestra un puente de 3 pines cuyo pin 1 y pin 2 son "Cortos" cuando se coloca una tapa de puente en estos 2 pines.

Puente de borrado de CMOS

(CLRCMOS1)

(consulte la pág.1, N.º 19)

Predeterminado

Borrado de CMOS

CLRCMOS1 le permite borrar los datos del CMOS. Para borrar y restablecer los parámetros del sistema a los valores predeterminados de instalación, apague el ordenador y desenchufe el cable de alimentación de la toma de alimentación. Después de esperar 15 segundos, utilice un tapa de puente para acortar el pin2 y el pin3 en el CLRCMOS1 durante 5 segundos. Sin embargo, no borre el CMOS justo después de que haya actualizado el BIOS. Si necesita borrar el CMOS cuando acabe de actualizar el BIOS, deberá arrancar el sistema primero y, a continuación, deberá apagarlo antes de que realice el borrado del CMOS. Tenga en cuenta que la contraseña, la fecha, la hora y el perfil de usuario predeterminado serán eliminados únicamente si se retira la pila del CMOS.

1. El interruptor de borrado CMOS tiene la misma función que el puente de borrado de CMOS.
2. Si borra el CMOS, podrá detectarse la cubierta abierta. Ajuste la opción del BIOS "Clear Status" (Borrar estado) para borrar el registro del estado de intrusión anterior del chasis.

1.4 Conectores y cabezales incorporados

Los cabezales y conectores incorporados NO son puentes. NO coloque tapas de puente sobre estos cabezales y conectores. Si coloca tapas de puente sobre los cabezales y conectores dañará de forma permanente la placa base.

Cabezal del panel del sistema (PANEL1 de 9 pines) (consulte la pág.1, N.º 9)

PLED+ PLED- PWRBTN# GND 1 GND RESET# GND HDLED- HDLED+

Conecte el interruptor de alimentación, restablezca el interruptor y el indicador del estado del sistema del chasis a los valores de este cabezal, según los valores asignados a los pines como se indica a continuación. Cerciórese de cuáles son los pines positivos y los negativos antes de conectar los cables.

PWRBTN (Interruptor de alimentación):

Conéctelo al interruptor de alimentación del panel frontal del chasis. Deberá configurar la forma en la que su sistema se apagará mediante el interruptor de alimentación.

RESET (Interruptor de reseteo):

Conéctelo al interruptor de reseteo del panel frontal del chasis. Pulse el interruptor de reseteo para resetear el ordenador si éste está bloqueado y no se puede reiniciar de forma normal.

PLED (Indicador LED de la alimentación del sistema):

Conéctelo al indicador de estado de la alimentación del panel frontal del chasis. El indicador LED permanece encendido cuando el sistema está funcionando. El indicador LED parpadea cuando el sistema se encuentra en estado de suspensión S1/S3. El indicador LED se apaga cuando el sistema se encuentra en estado de suspensión S4 o está apagado (S5).

HDLED (Indicador LED de actividad en el disco duro):

Conéctelo al indicador LED de actividad en el disco duro del panel frontal del chasis. El indicador LED permanece encendido cuando el disco duro está leyendo o escribiendo datos.

El diseño del panel frontal puede ser diferente dependiendo del chasis. Un módulo de panel frontal consta principalmente de: interruptor de alimentación, interruptor de reseteo, indicador LED de alimentación, indicador LED de actividad en el disco duro, altavoz, etc. Cuando conecte su módulo del panel frontal del chasis a este cabezal, asegúrese de que las asignaciones de los cables y los pines coinciden correctamente.

Cabezal de indicador LED de alimentación (PLED1 de 3 pines) (consulte la pág.1, N.º 6)

SATA3_0_1SATA3_2_3

Conecte el indicador LED de alimentación del chasis a este cabezal para indicar el estado de alimentación del sistema.

Conectores Serie ATA3 (SATA3_0_1: consulte la pág.1, N.º 10) (SATA3_2_3: (consulte la pág. 1, N.º 11) (SATA3_4: consulte la pág.1, N.º 17) (SATA3_5: (consulte la pág. 1, N.º 16)

Estos seis conectores SATA3 son compatibles con cables de datos SATA para dispositivos de almacenamiento interno con una velocidad de transferencia de datos de hasta 6,0 Gb/s. SATA3_4, SATA3_5 se comparten con el conector SATA Express (SATAE_4_5).

* RAID solamente se admite en los puertos SATA3_0 \~ SATA3_5.

(consulte la pág.1, N.º 8)

Contacte o a este conector dispositivos de almacenamiento SATA o PCIe. El conector express SATA se comparte con SATA3_4 y SATA3_5.

Cabezales USB 2.0

(USB3_4 de 9 pines)

(consulte la pág.1, N.° 8)

USB_PWR P- P+ GND DUMMY 1 P+ GND P- USB_PWR

Además de dos puertos USB 2.0 en el panel I/O, esta placa base contiene uno cabezales. Cada cabezal USB 2.0 admite dos puertos.

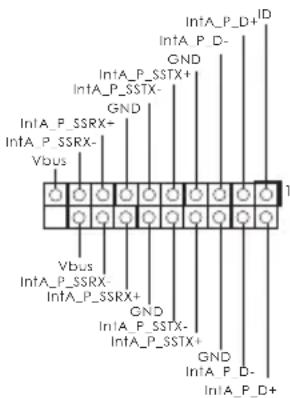

Cabezales USB 3.0 (USB3_5_6 de 19 pines) (consulte la pág.1, N.º 14)

IntA_P_D+ ID GND IntA_P_D- IntA_P_SSTX+ GND IntA_P_SSRX+ Vbus GND IntA_P_SSTX- IntA_P_SSTX+ GND IntA_P_D- Vbus_P_SRPX+ GND IntA_P_D+ Vbus_P_SRPX- GND IntA_P_D+

Además de cuatro puertos USB 3.0 en el panel I/O, esta placa base contiene un cabezal. Cada cabezal USB 3.0 admite dos puertos.

Cabezal de audio del panel frontal (HD_AUDIO1 de 9 pines) (consulte la pág.1, N.º 18)

GND PRESENCE# MIC_RET OUT_RET 1 J_SENSE OUT2_L J_SENSE OUT2_R MIC2_R MIC2_L

Este cabezal se utiliza para conectar dispositivos de audio al panel de audio frontal.

1. El Audio de Alta Definición (HDA, en inglés) es compatible con el método de sensor de conectores, sin embargo, el cable del panel del chasis deberá ser compatible con HDA para que pueda funcionar correctamente. Siga las instrucciones que se indican en nuestro manual y en el manual del chasis para instalar su sistema.
2. Si utiliza un panel de audio AC'97, colóquelo en el cabezal de audio del panel frontal siguiendo los pasos que se describen a continuación:
   A. Conecte Mic_IN (MIC) a MIC2_L.
   B. Conecte Audio_R (RIN) a OUT2_R y Audio_L (LIN) a OUT2_L.
   C. Conecte Ground (Conexión a tierra) (GND) a Ground (GND).
   D. MIC_RET y OUT_RET se utilizan únicamente con el panel de audio HD. No es necesario que los conecte en el panel de audio AC'97.
   E. Para activar el micrófono frontal, vaya a la ficha “micrófono frontal” (FrontMic) en el panel de control de Realtek y ajuste el “Volumen de grabación” (Recording Volume).

Cabezal de altavoces del chasis (SPEAKER1 de 4 pines) (consulte la pág.1, N.º 12)

Conecte el altavoz del chasis a este cabezal.

Conector del ventilador del chasis (CHA_FAN1 de 4 pines) (consulte la pág.1, N.º 13)

(CHA_FAN2 de 3 pines) (consulte la pág.1, N.º 4)

FAN_SPEED_CONTROL CHA_FAN_SPEED FAN_VOLTAGE

Conecte los cables del ventilador a los conectores del ventilador y haga coincidir el cable negro con el pin de conexión a tierra. La velocidad del ventilador CHA_FAN se puede controlar mediante UEFI o A-Tuning.

Conectores del ventilador de la CPU (CPU_FAN1 de 4 pines) (consulte la pág.1, N.º 7)

Esta placa base contiene un conector de ventilador (ventilador silencioso) de CPU de 4 pines. Si tiene pensando conectar un ventilador de CPU de 3 pines, conéctelo al Pin 1-3.

Conector de alimentación ATX (ATXPWR1 de 24 pines) (consulte la pág.1, N.º 1)

Esta placa base contiene un conector de alimentación ATX de 24 pines. Para utilizar una toma de alimentación ATX de 20 pines, conéctela en los Pines del 1 al 13.

Conector de alimentación ATX de 12V (ATX12V1 de 8 pines) (consulte la pág.1, N.º 5)

Esta placa base contiene un conector de alimentación ATX de 12V y 8 pines. Para utilizar una toma de alimentación ATX de 4 pines, conéctela en los Pines del 1 al 5.

Cabezal de intrusión de chasis (CI1 de 2 pines) (consulte la pág.1, N.º 2)

Esta placa base es compatible con la función de detección de CUBIERTA ABIERTA que detecta si se ha retirado la cubierta del chasis. Esta función requiere un chasis diseñado para la detección de intrusión del chasis.

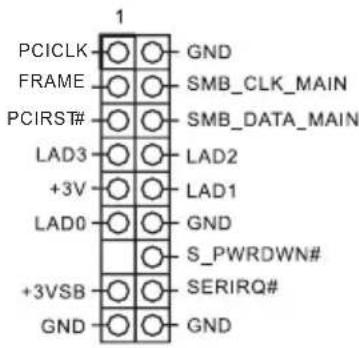

Cabezal TPM (TPMS1 de 17 pines) (consulte la pág.1, N.º 20)

PCICLK FRAME PCIRST# LAD3 +3V LAD0 +3VSB GND GND SMB_CLK_MAIN SMB_DATA_MAIN LAD2 LAD1 GND S_PWRDOWN# SERIRQ# GND

Este conector es compatible con el sistema Módulo de Plataforma Segura (TPM, en inglés), que puede almacenar de forma segura claves, certificados digitales, contraseña y datos. Un sistema TPM también ayuda a aumentar la seguridad en la red, protege las identidades digitales y garantiza la integridad de la plataforma.

1.5 Interruptores inteligentes

Admite ECC DDR4, memoria sin búfer/RDIMM con procesadores Intel® Xeon® de la serie E5 en el zócalo LGA 2011-3

Interruptor de borrado de CMOS

(CLRCBTN)

(consulte la pág.3, N.º 14)

El interruptor de borrado de CMOS permite a los usuarios borrar rápidamente los valores de CMOS.

Esta función podrá utilizarla únicamente cuando apague su ordenador y desconecte la corriente.

1 Введение

* Suporte a ser anunciado

• 1 x conector eSATA, suporta NCQ, AHCI e Hot Plug

- 1 x soquete Ultra M.2, suporta módulo M.2 SATA3 6,0 Gb/s e módulo M.2 PCI Express Gen3 x4 (32 Gb/s)

Conector

• 1 x Plataforma TPM

Apagar o Jumper CMOS (CLRCMOS1) (ver p.1, N.º 19)

Suporte do painel de sistema (PAINEL1 de 9 pinos) (ver p.1, N.º 9)

PLED+ PLED- PWRBTN# GND 1 GND RESET# GND HDLED- HDLED+

Suporte de áudio do painel frontal (HD_AUDIO1 de 9 pinos) (ver p.1, N.º 28)

GND PRESENCE# MIC_RET OUT_RET I J_SENSE OUT2_R MIC2_R MIC2_L

(SPEAKER1 de 4 pinos) (ver p.1, N.º 12)

(CHA_FAN1 de 4 pinos) (ver p.1, N.° 13)

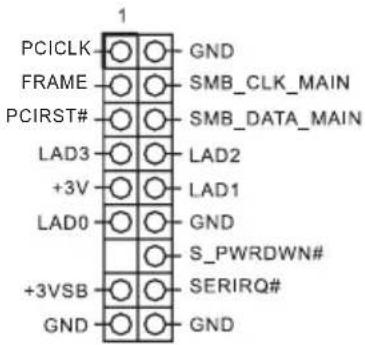

Suporte TPM (TPMS1 de 17 pinos) (ver p.1, N.º 20)

PCICLK FRAME PCIRST# LAD3 +3V LAD0 +3VSB GND GND SMB_CLK_MAIN SMB_DATA_MAIN LAD2 LAD1 GND S_PWRDWN# SERIRQ# GND
