Type de produit	Carte mère Mini-ITX
Dimensions	17 cm x 17 cm (format Mini-ITX)
Processeur compatible	Intel Core i7 / Xeon, socket LGA 2011-3
Chipset	Intel X99
Mémoire	2 x DDR4 DIMM, jusqu'à 256 Go (Xeon), support ECC et non-ECC
Emplacements d'extension	1 x PCIe 3.0 x16, 1 x demi-mini-PCIe (WiFi)
Audio	Realtek ALC1150 7.1 canaux HD, amplificateur casque TI NE5532
Réseau	2 x Gigabit LAN (Intel I218V + I211AT), support teaming
Sans fil	Wi-Fi 802.11ac dual-band (2,4/5 GHz), Bluetooth 4.0
Stockage	6 x SATA3 6 Gb/s, 1 x SATA Express, 1 x Ultra M.2 PCIe Gen3 x4
Panneau arrière	1x PS/2, 1x eSATA, 2x USB 3.1 Type A, 4x USB 3.0, 2x RJ45, sortie optique SPDIF, audio HD, bouton Clear CMOS
Connecteurs internes	1x USB 3.0 header, 1x USB 2.0 header, embases audio, TPM, intrusion châssis, LED, ventilateurs
Alimentation	ATX 24 broches + 12V 8 broches
BIOS	AMI UEFI avec interface graphique multilingue
Système d'exploitation	Windows 10/8.1/8/7 (64/32 bits)
Fonctions spéciales	Digi Power, condensateurs Nichicon, protection contre les surtensions, contacts dorés 15μ
Entretien et nettoyage	Dépoussiérage régulier avec air comprimé, éviter les solvants
Sécurité	Protection contre les orages/ESD, module TPM optionnel, détection d'intrusion châssis
Pièces détachées et réparabilité	Pile CMOS CR2032 remplaçable, connecteurs standard
Contenu de l'emballage	Carte mère, guide, CD, panneau E/S, câbles SATA, ventilateur CPU, plaque watercooling, module WiFi, antennes, vis

FOIRE AUX QUESTIONS - X99E-ITX/ac ASROCK

Quel processeur est compatible avec l'ASRock X99E-ITX/ac ?

Cette carte mère supporte les processeurs Intel Core i7 et Xeon pour socket LGA 2011-3, y compris les séries Broadwell-E et Haswell-E.

Quelle est la capacité mémoire maximale ?

La capacité maximale dépend du processeur : jusqu'à 128 Go avec un Core i7 Broadwell-E, 64 Go avec Haswell-E, et 256 Go avec un Xeon. Utilisez des modules DDR4 non-ECC ou ECC.

Comment effacer le CMOS ?

Éteignez l'ordinateur et débranchez le cordon d'alimentation. Utilisez le bouton Clear CMOS sur le panneau arrière ou le cavalier CLRCMOS1 (broches 2-3 court-circuitées pendant 5 secondes). Attendez 15 secondes avant de rebrancher.

Puis-je utiliser un refroidisseur CPU standard ?

Oui, la carte est livrée avec un ventilateur de processeur (112 x 84 x 67 mm) ou supporte les refroidisseurs Narrow ILM pour LGA 2011/2011-3. Une plaque de montage watercooling est incluse pour certains modèles.

Comment configurer le RAID ?

Les ports SATA3_0 à SATA3_5 supportent RAID 0, 1, 5, 10 via Intel Rapid Storage 13. Activez RAID dans le BIOS et utilisez l'utilitaire Intel RST après l'installation du système.

Quel type de mémoire M.2 est supporté ?

Le socket Ultra M.2 supporte les modules M.2 SATA3 6 Gb/s et PCIe Gen3 x4 jusqu'à 32 Gb/s. Consultez la liste de compatibilité sur le site ASRock.

Comment activer le Wi-Fi et Bluetooth ?

Installez le module Wi-Fi 802.11ac fourni dans le slot demi-mini-PCIe vertical. Branchez les antennes SMA. Le Wi-Fi supporte les bandes 2,4 et 5 GHz jusqu'à 867 Mbps et Bluetooth 4.0.

Cette carte mère supporte-t-elle l'overclocking ?

Oui, avec un processeur débloqué, vous pouvez overclocker via le BIOS. Attention : l'overclocking comporte des risques et n'est pas couvert par la garantie.

Quels sont les systèmes d'exploitation supportés ?

Windows 10 (64 bits), 8.1/8 (32/64 bits) et 7 (32/64 bits). Les versions 32 bits limitent la mémoire à 4 Go.

Comment brancher le panneau avant ?

Utilisez l'embase PANNEAU1 (9 broches) : PWRBTN (alimentation), RESET, PLED (LED alimentation), HDLED (LED disque dur). Respectez la polarité et consultez la sérigraphie de la carte.

MODE D'EMPLOI X99E-ITX/ac ASROCK

Nous vous remercions d'avoir acheté cette carte mère ASRock X99E-ITX/ac, une carte mère fiable fabriquée conformément au contrôle de qualité rigoureux et constant appliqué par ASRock. Fidèle à son engagement de qualité et de durabilité, ASRock vous garantit une carte mère de conception robuste aux performances élevées.

Les spécifications de la carte mère et du logiciel BIOS pouvant être mises à jour, le contenu de ce document est soumis à modification sans préavis. En cas de modifications du présent document, la version mise à jour sera disponible sur le site Internet ASRock sans notification préalable. Si vous avez besoin d'une assistance technique pour votre carte mère, veuillez visiter notre site Internet pour plus de détails sur le modèle que vous utilisez. La liste la plus récente des cartes VGA et des processeurs pris en charge est également disponible sur le site Internet de ASRock. Site Internet ASRock http://www.asrock.com.

1.1 Contenu de l'emballage

• Carte mère ASRock X99E-ITX/ac (facteur de forme Mini-ITX)
  • Guide d'installation rapide ASRock X99E-ITX/ac
  • CD d'assistance ASRock X99E-ITX/ac
  • 1 x panneau de protection E/S
  • 2 x câbles de données Serial ATA (SATA) (Optionnel)
  • 1 x panneau de protection E/S
  • 1 ventilateur de processeur

* Cette carte-mère prend en charge le refroidisseur de processeur inclus gratuitement (Dimension: 112.0 x 84.0 x 67.0 mm) ou d'autres refroidisseurs de processeurs type Narrow ILM (plateforme LGA 2011/LGA2011-v3).

• 1 plaque de montage refroidie par eau

* Cette plaque de montage est uniquement compatible avec une sélection de refroidisseurs de processeurs, tels que le Cooler Master's Seidon 120V Plus/120V.

Veuillez visiter notre site Internet pour les dernières mises à jour : http://www.asrock.com

• 1 x module Wi-Fi-802.11ac
• 2 x câbles d'antenne SMA Wi-Fi
• 1 x antenne Wi-Fi 2,4/5 GHz ASRock
• 1 x crochet module WiFi
• 2 x vis pour module Wi-Fi
• 1 x vis pour M.2 Socket
• 1 convertisseur U3 vers U2 ASRock

1.2 Spécifications

Plate-

forme

• facteur de forme Mini-ITX
• PCB cuivre 2 onces
• PCB 8 couches
• PCB en tissu de verre haute densité

Proces-

seur

• Prends en charge les familles de processeurs Intel® Core i7 et Xeon® pour le socket LGA 2011-3
• Conception Digi Power
  • Alimentation à 6 phases
• Prend en charge la technologie Intel® Turbo Boost 2.0

Chipset

- IntéX99

Mémoire

• Technologie mémoire double canal DDR4
• 2 x fentes DIMM DDR4
- Prend en charge les mémoires sans tampon non ECC DDR4 3200+(OC)*/2933(OC)/2800(OC)/2400(OC)/2133

* Veuillez consulter la liste de prise en charge des mémoires sur le site Web d'ASRock pour de plus amples informations. (http://www.asrock.com/)

• Prend en charge RDIMM non-ECC (RDIMM enregistrée)
• Prend en charge DDR4 ECC, la mémoire sans mise en tampon/RDIMM avec la série de processeurs Intel® Xeon® E5 sur le socket LGA 2011-3
• Capacité max. de la mémoire système : 128GB (Core™ i7 CPU Broadwell-E)/ 64GB (Core™ i7 CPU Haswell-E)/ 256GB (Xeon® CPU) (voir AVERTISSEMENT)
• Prend en charge Intel® Extreme Memory Profile (XMP)2.0
• Contacts dorés 15μ sur fentes DIMM

Fente

d'expan-

sion

• 1 x fente PCI Express 3.0 x 16 (PCIE1 :mode x16)
- 1 x demi-fente verticale mini-PCI Express pour module WiFi + BT
- Contact doré 15μ dans fente VGA PCIe (PCIE1)

Audio

• Audio 7.1 CH HD avec protection du contenu (codec audio Realtek ALC1150)
  • Compatible audio Blu-ray Premium
• Protection contre les surtensions (Protection complète contre les pics ASRock)

- Couvercles audio série en or fin Nichicon Amplificateur de casque TI® NE5532 Premium (prend en charge les casques jusqu'à 600 Ohms) - Prend en charge DTS Connect

Réseau

• Gigabit LAN 10/100/1000 Mb/s
• 1 x Giga PHY Intel® I218V, 1 x GigaLAN Intel® I211AT
- Prend en charge la technologie Intel® Remote Wake (sur Intel® I218V)
• Prend en charge la fonction Wake-On-LAN
- Protection contre les orages/décharges électrostatiques (Protection complète contre les pics ASRock)
• Prend en charge la technologie Dual LAN avec teaming
- Prend en charge la fonction d'économie d'énergie Ethernet 802.3az
• Prend en charge PXE

Réseau- sans-fil

• Prend en charge IEEE 802.11a/b/g/n/ac
• Prend en charge le mode Dual-Band (2,4/5 GHz)
- Prend en charge la connexion sans-fil à haute vitesse jusqu'à 867Mbps
- 2 antennes pour prendre en charge la technologie diversifiée 2 (émission) x 2 (réception)
• Prend en charge Bluetooth 4.0 / 3.0 + haute vitesse classe II

Connec- tique du panneau arrière

• 1 x port souris/clavier PS/2
• 1 x port sortie optique SPDIF
• 1 x connecteur eSATA
- 2 x ports USB 2.0 (Protection contre les décharges électrostatiques (Protection complète contre les pics ASRock))
- 2 ports USB 3.1 Type A (10 Gbs) (ASMedia ASM1142) (Protection contre les décharges électrostatiques (Protection complète contre les pics ASRock))
- 4 x ports USB 3.0 (Intel® X99) (Protection contre les décharges électrostatiques (Protection complète contre les pics ASRock))
- 2 x port RJ-45 LAN avec LED (LED ACT/LIEN et LED VITESSE)
• 1 x bouton Clear CMOS
- Connecteurs jack audio HD : Haut-parleur arrière / central / basses / entrée ligne / haut-parleur avant / microphone

Stockage

• 6 x connecteurs SATA3 6,0 Gb/s, compatibles RAID (RAID 0, RAID 1, RAID 5, RAID 10, technologies Intel Rapid Storage 13), NCQ, AHCI et « Hot Plug »
  * RAID est uniquement pris en charge sur les ports SATA3_0 \~ SATA3_5.
• 1 connecteur SATA Express 10 Gb/s (partagé avec SATA3_4 et SATA3_5)

* Prise en charge dévoilée prochainement

• 1 x connecteur eSATA, compatible avec les fonctions NCQ, AHCI et « Hot Plug »
• 1 socket Ultra M.2, prend en charge un module 6,0 Gb/s M.2 SATA3 et un module M.2 PCI Express jusqu'à Gen3 x4 (32 Gb/s)

Connec- tique

• 1 x embase d'intrusion châssis

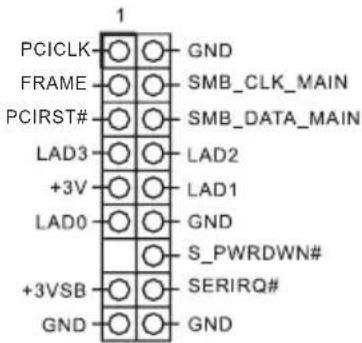

• 1 x embase TPM
• 1 x embase LED d'alimentation
- 1 x connecteurs pour ventilateur de processeur (4 broches) (Prise en charge du contrôle intelligent de la vitesse des ventilateurs 3 broches/4 broches)
- 2 x connecteurs pour ventilateur de châssis (2 x 4 broches) (Prise en charge du contrôle intelligent de la vitesse des ventilateurs 3 broches/4 broches)
• 1 x connecteur d'alimentation ATX 24 broches
- 1 x connecteur d'alimentation 12 V 8 broches (connecteur d'alimentation haute densité)
- 1 x embases USB 2.0 (2 ports USB 2.0 pris en charge) (Protection contre les décharges électrostatiques (Protection complète contre les pics ASRock))
- 1 x embases USB 3.0 (2 ports USB 3.0 pris en charge) (Protection contre les décharges électrostatiques (Protection complète contre les pics ASRock))

Caractéri- stiques du BIOS

• BIOS UEFI AMI légaux avec prise en charge interface graphique multilingue
  • Compatible ACPI 1.1 Wake Up Events
  • Prend en charge SMBIOS 2.3.1
• Réglage de la tension CPU, DRAM, PCH 1.05V, PCH 1.5V, VPPM

Surveillance du matériel

• Détection de la température du processeur/châssis
• Tachéomètre processeur/châssis
- Ventilateur silencieux processeur/châssis (réglage automatique de la vitesse du ventilateur du châssis d'après la température du processeur)
- Contrôle simultané des vitesses des ventilateurs processeur/châssis

• Détection CHASSIS OUVERT
- Surveillance de la tension d'alimentation : +12V, +5V, +3,3V, tension d'entrée du processeur, tensions internes du processeur

Système d'exploitation

- Microsoft® Windows® 10 64 bits / 8.1 32 bits / 8.1 64 bits / 8 32 bits / 8 64 bits / 7 32 bits / 7 64 bits

Certifications

* pour des informations détaillées de nos produits, veuillez visiter notre site : http://www.asrock.com

Il est important de signaler que l'overcloking présente certains risques, incluant des modifications du BIOS, l'application d'une technologie d'overclocking déliée et l'utilisation d'outils d'overclocking développés par des tiers. La stabilité de votre système peut être affectée par ces pratiques, voire provoquer des dommages aux composants et aux périphériques du système. L'overclocking se fait à vos risques et périls. Nous ne pourrons en aucun cas être tenus pour responsables des dommages éventuels provoqués par l'overclocking.

En raison de limitations dues au système d'exploitation, la capacité de mémoire utilisée sous Windows ^® 32-bit peut être inférieure à 4 Go. Cette limitation ne concerne pas les systèmes d'exploitation Windows ^® 64-bit. Vous pouvez utiliser ASRock XFast RAM pour utiliser la mémoire dont Windows ^® ne peut se servir.

1.3 Configuration des cavaliers (jumpers)

L'illustration ci-dessous vous renseigne sur la configuration des cavaliers (jumpers). Lorsque le capuchon du cavalier est installé sur les broches, le cavalier est « court-circuité ». Si le capuchon du cavalier n'est pas installé sur les broches, le cavalier est « ouvert ». L'illustration représente un cavalier à 3 broches dont les broches 1 et 2 sont « court-circuitées » si un capuchon de cavalier est posé sur ces 2 broches.

Cavalier Clear CMOS (CLRCMOS1) (voir p.1, No. 19)

CLRCMOS1 vous permet d'effacer les donnés de la CMOS. Pour effacer les paramètres du système et rétablir les valeurs par défaut, veuillez éteindre votre ordinateur et débrancher son cordon d'alimentation. Patientez 15 secondes, puis utilisez un capuchon de cavalier pour court-circuiter la broche 2 et la broche 3 sur CLRCMOS1 pendant 5 secondes. Toutefois, n'effacez pas la CMOS immédiatement après avoir mis à jour le BIOS. Si vous avez besoin d'effacer les données CMOS après une mise à jour du BIOS, vous devez tout d'abord redémarrer le système, puis l'éteindre avant de procéder à l'effacement de la CMOS. Veuillez noter que les paramètres mot de passe, date, heure et profil de l'utilisateur seront uniquement effacés en cas de retrait de la pile de la CMOS.

1. Le bouton Clear CMOS possède la même fonction que le cavalier (jumper) Clear CMOS.
2. Si vous effacez la CMOS, l'alerte de châssis ouvert peut se déclencher. Veuillez régler l'option du BIOS sur « Effacer » pour supprimer l'historique des intrusions de châssis précédentes.

1.4 Embases et connecteurs de la carte mère

Les embases et connecteurs situés sur la carte NE SONT PAS des cavaliers. Ne placez JAMAIS de capuchons de cavaliers sur ces embases ou connecteurs. Placer un capuchon de cavalier sur ces embases ou connecteurs endommagera irrémédiablement votre carte mère.

Embase du panneau système (PANNEAU1 à 9 broches) (voir p.1, No. 9)

PLED+ PLED- PWRBTN# GND 1 GND RESET# GND HDLED- HDLED+

Branchez le bouton de mise en marche, le bouton de réinitialisation et le témoin d'état du système présents sur le châssis sur cette embase en respectant la configuration des broches illustrée ci-dessous. Repérez les broches positive et négative avant de brancher les câbles.

PWRBTN (bouton d'alimentation):

pour brancher le bouton d'alimentation du panneau frontal du châssis. Vous pouvez configurer la façon dont votre système doit s'arrêter à l'aide du bouton de mise en marche.

RESET (bouton de réinitiélisation):

pour brancher le bouton de réinitialisation du panneau frontal du châssis. Appuyez sur le bouton de réinitialisation pour redémarrer l'ordinateur en cas de plantage ou de dysfonctionnement au démarrage.

PLED (LED d'alimentation du système) :

pour brancher le témoin d'état de l'alimentation du panneau frontal du châssis. Le LED est allumé lorsque le système fonctionne. Le LED clignote lorsque le système se trouve en mode veille S1/S3. Le LED est éteint lorsque le système se trouve en mode veille S4 ou hors tension (S5).

HDLED (LED d'activité du disque dur) :

pour brancher le témoin LED d'activité du disque dur du panneau frontal du châssis. Le LED est allumé lorsque le disque dur lit ou écrit des données.

La conception du panneau frontal peut varier en fonction du châssis. Un module de panneau frontal est principalement composé d'un bouton de mise en marche, bouton de réinitialisation, LED d'alimentation, LED d'activité du disque dur, haut-parleur etc. Lorsque vous reliez le module du panneau frontal de votre châssis sur cette embase, veillez à parfaitement faire correspondre les fils et les broches.

Embase LED

d'alimentation

(PLED1 à 3 broches)

(voir p.1, No. 6)

PLED-

PLED+

PLED+

Veuillez brancher le LED d'alimentation du châssis sur cette embase pour indiquer l'état d'alimentation du système.

Connecteurs Serial ATA3

(SATA3_0_1:

(voir p.1, No. 10)

(SATA3_2_3:

voir p.1, No. 11)

(SATA3_4:

(voir p.1, No. 17)

(SATA3_5:

voir p.1, No. 16)

SATA3_0_1SATA3_2_3

Ces six connecteurs

SATA3 sont compatibles avec les câbles de données SATA pour les appareils de stockage internes avec un taux de transfert maximal de 6,0 Go/s. SATA3_4, SATA3_5 sont partagés avec le connecteur SATA Express (SATAE_4_5).

* RAID est uniquement pris en charge sur les ports SATA3_0 \~ SATA3_5.

Connecteur série ATA

Express

(SATAE_4_5)

(voir p.1, No. 15)

SATA3_4 SATA3_5SATAE_4_5

Veuillez connecter des

périphériques de stockage SATA ou PCIe à ce connecteur. Le connecteur SATA Express est partagé avec SATA3_4 et SATA3_5.

Embases USB 2.0

(USB3_4 à 9 broches)

(voir p.1, No. 8)

USB_PWR P- P+ GND DUMMY 1 P+ GND P- USB_PWR

En plus des deux ports

USB 2.0 sur le panneau E/S, cette carte mère est dotée de un embases. Chaque embase USB 2.0 peut prendre en charge deux ports.

Embases USB 3.0

(USB3_5_6 à 19 broches)

(voir p.1, No. 14)

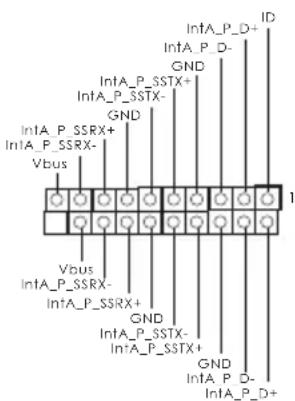

IntA_P_D+ GND IntA_P_SSTX+ GND IntA_P_SSRX+ Vbus Vbus IntA_P_SSRX- IntA_P_SSRX+ GND IntA_P_SSTX- IntA_P_SSTX+ GND IntA_P_D- IntA_P_D+ ID 1

En plus des quatre ports USB 3.0 sur le panneau E/S, cette carte mère est dotée d'une embase supplémentaire. Chaque embase USB 3.0 peut prendre en charge deux ports.

Embase audio du panneau frontal (HD_AUDIO1 à 9 broches) (voir p.1, No. 18)

GND PRESENCE# MIC_RET OUT_RET I J SENSE OUT2_L J OUT2_R MIC2_R MIC2_L

Cette embase sert au branchement des appareils audio au panneau audio frontal.

1. L'audio haute définition prend en charge la technologie Jack Sensing (détection de la fiche), mais le panneau grillagé du châssis doit être compatible avec la HDA pour fonctionner correctement. Veuillez suivre les instructions figurant dans notre manuel et dans le manuel du châssis pour installer votre système.
2. Si vous utilisez un panneau audio AC'97, veuillez le brancher sur l'embase audio du panneau frontal en procédant comme suit :
   A. branchez Mic_IN (MIC) sur MIC2_L.
   B. branchez Audio_R (RIN) sur OUT2_R et Audio_L (LIN) sur OUT2_L.
   C. branchez la mise à terre (GND) sur mise à terre (GND).
   D. MIC_RET et OUT_RET sont exclusivement réservés au panneau audio HD. Il est inutile de les brancher avec le panneau audio AC'97.
   E. Pour activer le micro frontal, sélectionnez l'onglet « FrontMic » du panneau de contrôle Realtek et réglez le paramètre « Volume d'enregistrement ».

Embase du haut-parleur du châssis (SPEAKER1 à 4 broches) (voir p.1, No. 12)

Veuillez brancher le haut-parleur du châssis sur cette embase.

Connecteur du ventilateur du châssis (CHA_FAN1 à 4 broches) (voir p.1, No. 13)

(CHA_FAN2 à 3 broches) (voir p.1, No. 4)

F AN_SPEED_CONTROL CHA_FAN_SPEED FAN_VOLTAGE

Veuillez brancher les câbles du ventilateur sur les connecteurs du ventilateur, puis reliez le fil noir à la broche de mise à terre. La vitesse des ventilateurs CHA_FAN peut être réglée avec UEFI ou A-Tuning.

Connecteurs du ventilateur du processeur (CPU_FAN1 à 4 broches) (voir p.1, No. 7)

Cette carte mère est dotée d'un connecteur pour ventilateur de processeur (Quiet Fan) à 4 broch-es. Si vous envisagez de connecter un ventilateur de processeur à 3 broches, veuillez le brancher sur la Broche 1-3.

Connecteur d'alimentation ATX (ATXPWR1 à 24 broches) (voir p.1, No. 1)

Cette carte mère est dotée d'un connecteur d'alimentation ATX à 24 broches. Pour utiliser une alimentation ATX à 20 broches, veuillez effectuer les branchements sur la Broche 1 et la Broche 13.

Connecteur d'alimentation ATX 12V (ATX12V1 à 8 broches) (voir p.1, No. 5)

Cette carte mère est dotée d'un connecteur d'alimentation ATX 12V à 8 broches. Pour utiliser une alimentation ATX à 4 broches, veuillez effectuer les branchements sur la Broche 1 et la Broche 5.

Embase d'intrusion châssis (CI1 à 2 broches) (voir p.1, No. 2)

Cette carte mère prend en charge la fonction de détection CHASSIS OUVERT qui alerte l'utilisateur en cas de retrait du boîtier du châssis. Cette fonction requiert un châssis à conception intégrant la détection d'intrusion.

Embase TPM (TPMS1 à 17 broches) (voir p.1, No. 27)

PCICLK FRAME PCIRST# LAD3 +3V LAD0 +3VSB GND GND SMB_CLK_MAIN SMB_DATA_MAIN LAD2 LAD1 GND S_PWRDWN# SERIRQ# GND

Ce connecteur prend en charge un module TPM (Trusted Platform Module – Module de plateforme sécurisée), qui permet de sauvegarder clés, certificats numériques, mots de passe et données en toute sécurité. Le système TPM permet également de renforcer la sécurité du réseau, de protéger les identités numériques et de préserver l'intégrité de la plateforme.

1.5 Boutons intelligents

La carte mère dispose d'un interrupteur Clear CMOS, permettant aux utilisateurs d'effacer les valeurs CMOS.

Bouton d'effacement

CMOS

(CLRCBTN)

(voir p.3, No. 14)

Le bouton d'effacement

CMOS permet aux

utilisateurs d'effacer

les valeurs CMOS

rapidement.

Cette fonction est uniquement disponible lorsque l'ordinateur est éteint et son cordon d'alimentation débranché.

1 Introduzione
