下载您的设备说明 主板 免费PDF格式！查找您的手册 X99E-ITX/ac - ASROCK 并重新掌握您的电子设备。本页发布了使用您的设备所需的所有文档。 X99E-ITX/ac 品牌 ASROCK.
用户手册 X99E-ITX/ac ASROCK
感谢您购买华擎 X99E-ITX/ac 主板，这是按照华擎一贯严格质量控制标准生产的性能可靠的主板。它提供符合华擎质量和耐久性承诺的精良设计和卓越性能。
由于主板规格和BIOS软件可能已更新，因此，本手册的内容可能会随时更改，恕不另行通知。如果本手册有任何修改，则更新的版本将发布在华擎网站上，我们不会另外进行通知。如果您需要与此主板相关的技术支持，请访问我们的网站以具体了解所用型号的信息。您也可以在华擎网站上找到最新VGA卡和CPU支持列表。华擎网站http://www.asrock.com.
1.1 包装清单
- 华擎 X99E-ITX/ac 主板（Mini-ITX 规格尺寸）
- 华擎 X99E-ITX/ac 快速安装指南
- 华擎 X99E-ITX/ac 支持光盘
- 1xI/O面板
- 2x串行ATA(SATA)数据线（选购）
- 1 x I/O 面板
- 1xCPU散热器
* 本主板支持此免费捆绑的 CPU 散热器（尺寸：112.0 x 84.0 x 67.0 毫米），或其它 CPU 散热器用于 Narrow ILM (LGA 2011/LGA2011-v3 平台）。
- 1x水冷安装板
* 此安装板仅兼容所选的 CPU 散热器，如 Cooler Master 的 Seidon 120V Plus/120V。请访问我们的网站获得最新更新：http://www.asrock.com
- 1x WiFi-802.11ac 模块
- 2x SMA WiFi 天线线缆
- 1 x ASRock WiFi 2.4/5 GHz 天线
- 1xWiFi模块支架
- 2x WiFi 模块用螺丝
- 1x螺丝（供M.2插座使用）
- 1x华擎U3-U2转换器
1.2 规格
| 平台 | ·Mini-ITX规格尺寸·2盎司纯铜电路板·8层PCB·高密度防潮纤维电路板 |
| CPU | ·支持适用于LGA 2011-3 Socket的Intel® CoreTM i7 and Xeon® 22核处理器系列·高性能数字供电·6相CPU供电设计·支持Intel® Turbo Boost 2.0技术·支持异步超频技术 |
| 芯片集 | ·Intel® X99 |
| 内存 | ·双通道DDR4内存技术·2 x DDR4 DIMM槽·支持DDR4 3200+(OC)*/2933(OC)/2800(OC)/2400(OC)/2133非ECC,非缓冲内存*请参阅华擎网站上的Memory Support List(内存支持列表)了解详情。(http://www.asrock.com/)·支持非ECC RDIMM(寄存型DIMM)·通过LGA 2011-3 Socket中的Intel® Xeon®处理器E5系列,支持DDR4 ECC、非缓冲内存/RDIMM·支持系统内存容量:128GB (CoreTM i7 CPU Broadwell-E)/64GB (CoreTM i7 CPU Haswell-E)/256GB (Xeon® CPU)(见“注意”)·支持Intel® Extreme Memory Profile (XMP)2.0·15μ特厚镀金内存插槽 |
| 扩充槽 | ·1 x PCI Express 3.0 x16插槽(PCIE1:x16模式)·1 x垂直半高Mini-PCI Express插槽:供WiFi+BT模块使用·15μ特厚镀金插槽(PCIE1) |
| 音频 | ·具有内容保护功能的7.1 CH高清音频(Realtek ALC1150音频编解码器)·优质Blu-ray音频支持·支持防突波(华擎全防护) |
- Nichicon专业音效电容
- TI® NE553优质耳放（支持最高600 Ohm耳机）
- 支持 DTS 连接
LAN
• Gigabit LAN 10/100/1000 Mb/s
• 1 x Giga PHY Intel ^® I218V, 1 x GigaLAN Intel ^® I211AT
- 支持 Intel® Remote Wake（远程唤醒）技术 (Intel® I218V)
- 支持 Wake-On-LAN（网上唤醒）
- 支持防雷击 / 防 ESD 静电（华擎全防护）
- 支持 Dual LAN with Teaming（双网卡网络整合）
- 支持高能效以太网 802.3az
- 支持 PXE
无线 LAN
- 支持 IEEE 802.11a/b/g/n/ac
- 支持双频段 (2.4/5 GHz)
- 支持最高 867Mbps 的高速无线连接
- 2个天线可支持2（发射）x2（接收）分集技术
- 支持 Bluetooth 4.0 / 3.0 + 高速 Class II
后面板 I/O
- 1xPS/鼠标 / 键盘端口
- 1光学SPDIF输出端口
- 1x eSAT接口
- 2 x USB 2.0端口（支持防 ESD 静电（华擎全防护））
- 2 x A型 USB 3.1 接口 (10 Gbs) (ASMedia ASM1142，支持 ESD 保护，即 ASRock 全防护)
- 4 x USB 3.端口 (Intel® X99)（支持防 ESD 静电（华擎全防护））
- 2 x RJ-45 LAN端口，带 LED（ACT/LINK LED 和 SPEED LED）
- 1 清除 CMOS 开关
- 高清音频插孔: 后扬声器 / 中央 / 低音 / 线路输入 / 前扬声器 / 麦克风
存储
- 6 x SATA3 6.0 Gb/接口，支持 RAID（RAID 0、RAID 1、RAID 5、RAID 10、Intel Rapid Storage Technology 13）、NCQ、AHCI 和热插拔和
* 仅在 SATA3_0 \~ SATA3_5 端口上支持 RAID）。
- 1 x SATA Express 10 Gb/s 接口（与 SATA3_4 和 SATA3_5 共用）
* 即将支持
- 1 x eSATA 接口，支持 NCQ、AHCI 和热插拔
- 1 x Ultra M.2 Socket，支持 M.2 SATA3 6.0 Gb/s 模块和 M.2 PCI Express 模块，最多达 Gen3 x4 (32 Gb/s)
接口
- k机箱侵入接脚
- 1xTPM接脚
- 1电源LED接头
- 1x CPU风扇接口（4针）（支持3针 /4 智能风扇速度控制）
- 2机箱风扇接口（2x4针）（支持3针 /4 智能风扇速度控制）
- 1x2针ATX电源接口
- 1x ^8 计12V电源接口（高密度电源接口）
- 1 前面板音频接口
- 1x USB 2.0接脚（支持2个USB 2.0端口，支持防ESD静电（华擎全防护））
- 1 x USB 3.0接脚（支持2个USB 3.0端口，支持防ESD静电（华擎全防护））
BIOS 功能特点
• AMI UEFI Legal BIOS 具有多语言 GUI 支持
- ACPI 1.兼容唤醒事件
- SMBIOS 2.3.支持
- CPU DRAM、PCH 1.05V、PCH 1.5V, VPPM电压多次调整（Voltage Multi-adjustment）
硬件监控
- U/ 机箱温度感测
- CPU/机箱转速计
- CPU/机箱静音风扇（根据CPU温度自动调整机箱风扇速度）
- CPU/机箱风扇多种速度控制
操作系统
- Microsoft® Windows® 10 64-bit / 8.1 32-bit / 8.1 64-bit / 8 32-bit / 8 64-bit / 7 32-bit / 7 64-bit
认证
- FCC CE、WHQL
- ErP/EuP支持（需要支持ErP/EuP的电源）
* 有关详细产品信息，请访问我们的网站：http://www.asrock.com
须认识到超频会有一定风险，包括调整 BIOS 设置，应用“自由超频技术”，或使用第三方超频工具。超频可能会影响到系统的稳定性，甚至对系统的组件和设备造成损坏。执行这项工作您应自担风险和自己承担费用。我们对由于超频而造成的损坏概不负责。
由于限制原因，实际内存容量可能会小于 4GB，以保留给 Windows® 32-bit 操作系统下的系统使用。Windows® 64-bit 操作系统没有此类限制。您可以使用华擎 XFast RAM 来利用 Windows® 不能使用的内存。
1.3 跳线设置
此图显示如何设置跳线。将跳线帽装到这些针脚上时，跳线“短接”。如果这些针脚上没有装跳线帽，跳线“开路”。此图显示3针跳线，当跳线帽装在针脚1和针脚2上，它们“短接”。
(CLRCMOS1)
(见第1页，第19个)
默认
清除 CMOS
CLRCMOS1 允许您清除 CMOS 中的数据。要清除和重置系统参数到默认设置，请关闭计算机，从电源上拔下电源线插头。等候 15 秒后，使用跳线帽将 CLRCMOS1 上的针脚 2 和针脚 3 短接 5 秒。但是，请勿在更新 BIOS 后立即清除 CMOS。如果您需要在刚完成 BIOS 更新后清除 CMOS，则必须先启动系统，并在关闭后再执行清除 CMOS 操作。请注意，密码、日期、时间和用户默认配置文件只在卸下 CMOS 电池后才会被清除。
- 清除 CMOS 开关具有与清除 CMOS 跳线相同的功能。
- 如果您清除 CMOS，机箱打开会被检测到。请将 BIOS 选项 “Clear Status” （清除状态）调整为清除前一个机箱侵入状态的记录。
1.4 板载接脚和接口
板载接脚和接口不是跳线。不要将跳线帽装到这些接脚和接口上。将跳线帽装到这些接脚和接口上将会对主板造成永久性损坏。
系统面板接脚
(9针 PANEL1)
见第1页，第9个）
PWRBTN（电源开关）：
连接到机箱前面板上的电源开关。您可以配置使用电源开关关闭系统的方式。
RESET（重置开关）：
连接到机箱前面板上的重置开关。如果计算机死机，无法执行正常重新启动，按重置开关重新启动计算机。
PLED（系统电源 LED）：
连接到机箱前面板上的电源状态指示灯。系统操作操作时，此LED亮起。系统处在S1/S3睡眠状态时，此LED闪烁。系统处在S4睡眠状态或关机（S5）时，此LED熄灭。
HDLED（硬盘活动 LED）：
连接到机箱前面板上的硬盘活动 LED 指示灯。硬盘正在读取或写入数据时，此 LED 亮起。
前面板设计根据机箱不同而有所差异。前面板模块主要包括电源开关、重置开关、电源 LED、硬盘活动 LED 指示灯、扬声器等。将机箱前面板模块连接到此接脚时，确保连线分配和针脚分配正确匹配。
电源LED接脚
(3 针 PLED1)
(见第1页，第6个)
请将机箱电源 LED 连接到此接脚以指示系统电源状态。
串行ATA3接口
(SATA3_0_1:
见第1页，第10个）
(SATA3_2_3:
参见 p.1 第 11 项)
(SATA3_4:
见第1页，第17个）
(SATA3_5:
参见 p.1 第 16 项)
SATA3_0_1SATA3_2_3
这六个 SATA3 接口支持最高 6.0 Gb/s 数据传输速率的内部存储设备的 SATA 数据线。 SATA3_4、SATA3_5与 SATA Express 接口(SATAE_4_5)共用。 * 仅在 SATA3_0 \~ SATA3_5 端口上支持 RAID。
SATA Express 接口
(SATAE_4_6)
(见第1页，第15个)
请将 SATA 或 PCIe 存储设备连接到此接口。
SATA Express 接口与
SATA3_4 和 SATA3_5 共用。
USB 2.0 接脚
(9 针 USB3_4)
(见第1页，第8个)
USB 2.0 端口外，此主板上还有一个接脚。每个 USB 2.0 接脚可以支持两个端口。

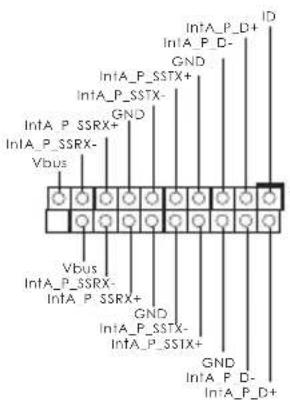

USB 3.0 接脚
(19 针 USB3_5_6)
(见第1页，第14个)
3.0 端口外，此主板上还有一个接脚。每个 USB 3.0 接脚可以支持两个端口。
前面板音频接脚
(9针 HD_AUDIO1)
(见第1页，第18个)
- 高清音频支持插孔感测，但机箱上的面板连线必须支持 HDA 才能正常工作。请按照我们的手册和机箱手册的说明安装系统。
- 如果您使用 AC' 97 音频面板，请按照以下步骤将它安装到前面板音频接脚：
A. 将 Mic IN (MIC) 连接到 MIC2 L。
B. 将 Audio_R (RIN) 连接到 OUT2_R，将 Audio_L (LIN) 连接到 OUT2_L。
C. 将接地端（GND）连接到接地端（GND）。
D. MIC_RET 和 OUT_RET 只用于高清音频面板。您不需要针对 AC' 97 音频面板连接它们。
E. 要启用前麦克风，请转到 Realtek 控制面板上的 “FrontMic”（前麦克风）选项卡，调整 “Recording Volume”（录音音量）。
机箱扬声器接脚
(4针SPEAKER1)
见第1页，第12个）
请将机箱扬声器连接到此接脚。
机箱风扇接口
(4针 CHA_FAN1)
见第1页，第13个）
请将风扇线连接到风扇接口并使黑线匹配接
地针脚。CHA_FAN 風扇速度可通過 UEFI 或
A-Tuning 來控制。
(3针 CHA_FAN2)
见第1页，第4个）
(4针CPU_FAN1)
见第1页，第7个）
此主板提供 4 针 CPU 风扇（静音风扇）接口。
如果您打算连接3针
CPU 风扇，请将它连接到针脚 1-3。
ATX 电源接口
(24 针 ATXPWR1)
(见第1页，第8个)
此主板提供24针ATX电
源接口。要使用20针
ATX 电源，请沿针脚 1
和针脚 13 插接它。
ATX 12V 电源接口
(8 针 ATX12V1)
(见第1页，第3个)
此主板提供8针ATX
12V 电源接口。要使用 4
针 ATX 电源，请沿针脚
1 和针脚 5 插接它。
机箱侵入接脚
(2 针 CI1)
(见第 1 页，第 2 个)
此主板支持 CASE OPEN
(机箱打开) 检测功能 -
检测机箱盖是否拆下。
此功能需要采用侵入检
测设计的机箱。

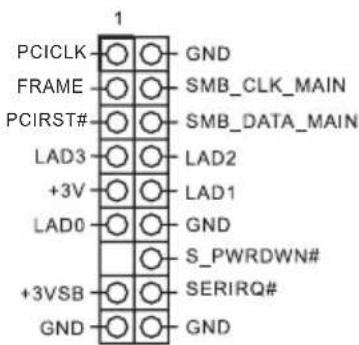

TPM 接脚
(17 针 TPMS1)
(见第1页，第20个)
Module（信任平台模块，
TPM）系统，可以安全地存储
密钥、数字证书、密码和数据。
TPM 系统也可以帮助增强网络
安全，保护数字身份和确保平
台完整性。
1.5 智能开关
主板有一个清除 CMOS 开关，可以让用户清除 CMOS 值。
清除 CMOS 开关
(CLRCBTN)
(见第3页，第16个)
清除 CMOS 开关允许用
户快速清除 CMOS 值。
只有在关闭计算机并拔下电源插头后，才能使用此功能。
电子信息產品污染控制標示
依据中国发布的「电子信息产品污染控制管理办法」及 SJ/T 11364-2006「电子信息产品污染控制标示要求」，电子信息产品应进行标示，藉以向消费者揭露产品中含有的有毒有害物质或元素不致发生外泄或突变从而对环境造成污染或对人身、财产造成严重损害的期限。依上述规定，您可于本产品之印刷电路板上看见图一之标示。图一中之数字为产品之环保使用期限。由此可知此主板之环保使用期限为 10 年。
有毒有害物質或元素的名稱及含量說明
若您欲了解此产品的有毒有害物质或元素的名称及含量说明，请参照以下表格及说明。
| 部件名称铅(Pb) | 有害物质或元素 | |||||
| 镉(Cd)汞(Hg)六价铬(Cr(VI))多溴联苯(PBB)多溴二苯醚(PBDE) | ||||||
| 印刷电路板及电子组件 | X | O | O | O | O | O |
| 外部信号连接头及线材 | X | O | O | O | O | O |
O: 表示该有毒有害物质在该部件所有均质材料中的含量均在 SJ/T 11363-2006 标准规定的限量要求以下。
X: 表示该有毒有害物质至少在该部件的某一均质材料中的含量超出 SJ/T 11363-2006 标准规定的限量要求，然该部件仍符合欧盟指令 2002/95/EC 的规范。
备注：此产品所标示之环保使用年限，系指在一般正常使用状况下。
