| Tipo de produto | Placa-mãe Mini-ITX |
| Dimensões | 17 cm x 17 cm (formato Mini-ITX) |
| Processador compatível | Intel Core i7 / Xeon, soquete LGA 2011-3 |
| Chipset | Intel X99 |
| Memória | 2 x DDR4 DIMM, até 256 GB (Xeon), suporte ECC e não-ECC |
| Slots de expansão | 1 x PCIe 3.0 x16, 1 x meio-mini-PCIe (WiFi) |
| Áudio | Realtek ALC1150 7.1 canais HD, amplificador de fone TI NE5532 |
| Rede | 2 x Gigabit LAN (Intel I218V + I211AT), suporte teaming |
| Sem fio | Wi-Fi 802.11ac dual-band (2,4/5 GHz), Bluetooth 4.0 |
| Armazenamento | 6 x SATA3 6 Gb/s, 1 x SATA Express, 1 x Ultra M.2 PCIe Gen3 x4 |
| Painel traseiro | 1x PS/2, 1x eSATA, 2x USB 3.1 Tipo A, 4x USB 3.0, 2x RJ45, saída óptica SPDIF, áudio HD, botão Clear CMOS |
| Conectores internos | 1x conector USB 3.0, 1x conector USB 2.0, bases de áudio, TPM, intrusão de chassi, LED, ventoinhas |
| Alimentação | ATX 24 pinos + 12V 8 pinos |
| BIOS | AMI UEFI com interface gráfica multilíngue |
| Sistema operacional | Windows 10/8.1/8/7 (64/32 bits) |
| Funções especiais | Digi Power, capacitores Nichicon, proteção contra sobretensão, contatos dourados 15μ |
| Manutenção e limpeza | Limpeza regular com ar comprimido, evitar solventes |
| Segurança | Proteção contra tempestades/ESD, módulo TPM opcional, detecção de intrusão de chassi |
| Peças de reposição e reparabilidade | Bateria CMOS CR2032 substituível, conectores padrão |
| Conteúdo da embalagem | Placa-mãe, guia, CD, painel E/S, cabos SATA, ventoinha de CPU, placa de watercooling, módulo WiFi, antenas, parafusos |
Perguntas frequentes - X99E-ITX/ac ASROCK
Perguntas dos utilizadores sobre X99E-ITX/ac ASROCK
0 pergunta sobre este aparelho. Responda às que conhece ou faça a sua.
Faça uma nova pergunta sobre este aparelho
Baixe as instruções para o seu Placa-mãe em formato PDF gratuitamente! Encontre o seu manual X99E-ITX/ac - ASROCK e retome o controlo do seu dispositivo eletrónico. Nesta página estão publicados todos os documentos necessários para a utilização do seu dispositivo. X99E-ITX/ac da marca ASROCK.
MANUAL DE UTILIZADOR X99E-ITX/ac ASROCK
Obrigado por adquirir a placa mãe ASRock X99E-ITX/ac, uma confiável placa mãe ASRock produzida sob rigoroso controle de qualidade consistente. Esta placa principal oferece um excelente desempenho com um design robusto em conformidade com o compromisso da ASRock em fabricar produtos de qualidade e resistentes.

Como as especificações da placa-mãe e do software do BIOS podem ser atualizadas, o conteúdo desta documentação estará sujeito a alterações sem aviso prévio. Caso ocorram modificações a esta documentação, a versão atualizada estará disponível no site da ASRock sem aviso prévio. Se precisar de assistência técnica relacionada a esta placa principal, visite o nosso site para obter informações específicas sobre o modelo que estiver utilizando. Você também poderá encontrar a lista de placas VGA e CPU mais recentes suportadas no site da ASRock. Site da ASRock http://www.asrock.com.
1.1 Conteúdo da embalagem
- Placa Mãe ASRock X99E-ITX/ac (Fator Mini-ITX Form)
• Guia de Instalação Rápida da ASRock X99E-ITX/ac
• CD de Suporte da ASRock X99E-ITX/ac
• 1 x Painel de E/S
• 2 x Cabos de dados Serial ATA (SATA) (Opcional)
• 1 x Painel de E/S
• 1 x Arrefecedor de CPU
* Esta placa mãe suporta este arrefecedor de CPU gratuito integrado (Dimensões: 112.0 x 84.0 x 67.0 mm) ou outros arrefecedores de CPU para Narrow ILM (plataforma LGA 2011/LGA2011-v3).
• 1 x Placa de Montagem de Arrefecedor a Água
* Esta placa de montagem é apenas compatível com arrefecedores de CPU selecionados, como Cooler Master's Seidon 120V Plus/120V.
Visite nosso website para as atualizações mais recentes: http://www.asrock.com
• 1 Módulo WiFi-802.11ac
• 2 Cabos de Antena SMA WiFi
• 1 Antenas de 2,4/5 GHz da ASRock WiFi
• 1 Suporte do Módulo WiFi
• 2 Parafusos para Módulo WiFi
• 1 x Parafusos para Soquetes M.2
• 1 x Conversor ASRock U3 para U2
1.2 Especificações
Plata-
forma
• Fator Mini-ITX Form
• PCB de 2oz em cobre
• PCB de 8 camadas
• Tecido de Vidro de Alta densidade PCB
CPU
- Suporta Família de Processadores Intel® Core™ i7 e Xeon® 22-Core para o Soquete LGA 2011-3
- Design Digi Power
• Design com 6 fases de alimentação
• Suporta a tecnologia Intel® Turbo Boost 2.0
• Suporta a tecnologia Untied Overclocking
Chipset
- IntëlX99
Memória
- Tecnologia de memória DDR4 de dois canais
• 2 x Slots DIMM DDR4 - Suporta memória DDR4 3200+(OC)*/2933(OC)/2800(OC)/2400(OC)/2133, não ECC, sem memória intermediária
* Por favor, consulte a Lista de Suporte de Memória no site da ASRock para obter mais informação. (http://www.asrock.com/) - Suporta RDIMM não ECC (DIMM registrada)
- Suporta DDR4 ECC, memória não armazenamento/RDIMM com processadores Intel ^ Xeon ^ série E5, no Soquete LGA 2011-3
- Capacidade máxima da memória do sistema: 128GB (Core™ i7 CPU Broadwell-E)/ 64GB (Core™ i7 CPU Haswell-E)/ 256GB (Xeon® CPU) (ver CUIDADO)
- Suporta Extreme Memory Profile (XMP)2.0 da Intel®
- Contato em Ouro 15μ nos slots DIMM
Slot de
expansão
• 1 x Slot PCI Express 3.0 x16 (PCIE1:modo x16)
- 1 Slot Vertical Meio Mini-PCI Express: Para módulo WiFi + BT
- Contato em Ouro 15μ no Slot PCIe VGA (PCIE1)
Áudio
- Áudio HD de 7.1 canais com proteção de conteúdo (Codec de áudio Realtek ALC1150)
• Suporte áudio Blu-ray superior - Suporta proteção contra sobretensão (Proteção Total Contra Picos ASRock)
• Capacitor de Áudio Série Ouro Fino Nichicon - Amplificador de Fone de Ouvido TI®NE5532 Premium (suporta fones de ouvido de até 600 Ohms)
• Suporta a tecnologia DTS Connect
LAN
• LAN Gigabit a 10/100/1000 Mb/s
• 1 Giga PHY Intel ^® I218V, 1 GigaLAN Intel ^® I211AT
• Suporta a Tecnologia Remote Wake Intel® (na Intel® I218V)
• Suporta Wake-On-LAN
- Suporta Proteção contra Relâmpago/ESD (Proteção Total Contra Picos ASRock)
• Suporta Dual LAN com Teaming
• Suporta Energy Efficient Ethernet 802.3az
- Suporta PXE
LAN sem fios
• Suporta IEEE 802.11a/b/g/n/ac
• Suporta banda dupla (2,4/5 GHz)
- Suporta conexão sem fio de alta velocidade até 867Mbps
• 2 antenas para suportar tecnologia de diversidade 2
(Transmissão) x 2 (Recepção)
• Suporta Bluetooth 4.0 / 3.0 + Classe II de alta velocidade
E/S do painel pos- terior
• 1 x Porta PS/2 para mouse/teclado
• 1 x Porta de saída SPDIF ótica
• 1 x Conector eSATA
- 2 x Portas USB 2.0 (Suporta Proteção ESD (Proteção Total Contra Picos ASRock))
• 2 portas USB 3.1 tipo A (10 Gbs) (ASMedia ASM1142) (Suporta Proteção ESD (Proteção Total Contra Picos ASRock))
- 4 x Portas USB 3.0 (Intel® X99) (Suporta Proteção ESD (Proteção Total Contra Picos ASRock))
- 2 x Porta LAN RJ-45 com LED (LED ACT/LIGAÇÃO e LED DE VELOCIDADE)
• 1 Interruptor para apagar o CMOS
- Fichas de áudio HD: Alto-falante posterior / Central / Graves / Entrada de linha / Alto-falante frontal / Microfone
Armazena- mento
- 6 x Conectores SATA3 6,0 Gb/s, suporte RAID (RAID 0, RAID 1, RAID 5, RAID 10, Tecnologia de Armazenamento Rápido Intel° 13), NCQ, AHCI e Conexão a Quente
* RAID é compatível apenas com as portas SATA3_0 \~ SATA3_5.
- 1 x Conector SATA Express 10 Gb/s (compartilhado com SATA3_4 e SATA3_5)
• 1 x Gabinete de Alimentação de Instrusão
• 1 suporte LED de alimentação
- 1 conectores ventilador CPU (4 pinos) (Suporta Controle de Velocidade Inteligente de Ventilador de 3 pinos/4 pinos)
- 2 conectores ventilador chassis (2 x 4 pinos) (Suporta Controle de Velocidade Inteligente de Ventilador de 3 pinos/4 pinos)
• 1 conector alimentação ATX 24 pinos
- 1 x Conector de energia 8-pinos 12V (Conector de energia de alta densidade)
• 1 conector de áudio do painel frontal
- 1 x Plataformas USB 2.0 (Suporta 2 portas USB 2.0) (Suporta Proteção ESD (Proteção Total Contra Picos ASRock))
- 1 x Plataformas USB 3.0 (Suporta 2 portas USB 3.0) (Suporta Proteção ESD (Proteção Total Contra Picos ASRock))
Funções da BIOS
- BIOS UEFI oficial da AMI de com suporte de interface multilíngue
• ACPI 1.1 compatível com eventos de despertar
• Suporta SMBIOS 2.3.1
- Multi-ajuste de tensão de CPU, DRAM, PCH 1,05V, PCH 1,5V, VPPM
Monitor de hardware
• Sensor de temperatura da CPU/Gabinete
• Tacômetro CPU/Chassi
- Ventoinha silenciosa da CPU/Gabinete (Auto ajusta velocidade da ventoinha do gabinete pela temperatura da CPU)
- Controle de multi velocidade da Ventoinha da CPU/Gabinete
• Detecção de ABERTURA da CAIXA
- Monitoramento da tensão: +12V, +5V, +3,3V, Tensão de Entrada da CPU, Tensões internas da CPU
so
- Microsoft® Windows® 10 64-bit / 8.1 32-bit / 8.1 64-bit / 8 32-bit / 8 64-bit / 7 32-bit / 7 64-bit
Certificações
- FCC, CE, WHQL - Preparada para ErP/EuP (é necessária uma fonte de alimentação preparada para ErP/EuP)
* Para obter informações detalhadas sobre o produto, por favor, visite o nosso site: http://www.asrock.com

Por favor, observe que existe um certo risco envolvendo overclocking, incluindo o ajuste das definições na BIOS, a aplicação de tecnologia Untied Overclocking ou a utilização de ferramentas de overclocking de terceiros. O overclocking poderá afetar a estabilidade do sistema ou mesmo causar danos nos componentes e dispositivos do seu sistema. Ele deve ser realizado por sua conta e risco. Não nos responsabilizamos por possíveis danos causados pelo overclocking.

Devido às limitações, o tamanho real da memória pode ser menor que 4GB para a reserva de uso do sistema nos sistemas operacionais Windows ^® 32-bits. Os sistemas operacionais Windows ^® 64-bits não possuem estas limitações. Pode utilizar o ASRock XFast RAM para utilizar a memória que o Windows ^® não utiliza.
1.3 Configuração dos jumpers
A imagem abaixo mostra como os jumpers são configurados. Quando a tampa do jumper é colocada nos pinos, o jumper é "Curto". Se não for colocada uma tampa de jumper nos pinos, o jumper é "Aberto". A imagem mostra um jumper de 3 pinos cujos pino1 e pino2 estão "Curtos" quando a tampa do jumper é colocada nestes 2 pinos.

- O Interruptor para limpar o CMOS tem a mesma função do Jumper para limpar o CMOS.
- Se você apagar o CMOS, poderá ser detectada a abertura da caixa. Ajuste a opção do BIOS "Limpar estado" para limpar o registo anterior de estado de intrusão no chassis.
1.4 Suportes e conectores onboard

Os conectores e suportes onboard NÃO são jumpers. NÃO coloque tampas de jumpers sobre estes terminais e conectores Colocar tampas de jumpers sobre os terminais e conectores irá causar danos permanentes à placa-mãe.
Ligue o botão de alimentação, o botão de reinicialização e o indicador do estado do sistema no chassi deste suporte, de acordo com a descrição abaixo. Observe os pinos positivos e negativos antes de conectar os cabos.

PWRBTN (Botão de alimentação):
Conecte o botão de alimentação no painel frontal do chassi. Você pode configurar a forma para desligar o seu sistema através do botão de alimentação.
RESET (Botão de reinicialização):
Conecte o botão de reinicialização no painel frontal do chassi. Pressione o botão de reinicialização para reiniciar o computador, se ele congela e falha ao realizar um reinício normal.
PLED (LED de alimentação do sistema):
Conecte o indicador do estado da alimentação no painel frontal do chassi. O LED ficará aceso quando o sistema estiver em funcionamento. O LED ficará piscando quando o sistema estiver nos estados de suspensão S1/S3. O LED ficará desligado quando o sistema estiver no estado de suspensão S4 ou desligado (S5).
HDLED (LED de atividade do disco rígido):
Conecte o LED de atividade do disco rígido no painel frontal do chassi. O LED ficará aceso quando o disco rígido estiver lendo ou registrando dados.
O design do painel frontal poderá variar dependendo do chassi. Um módulo de painel frontal consiste principalmente em um botão de alimentação, um botão de reinicialização, um LED de alimentação, um LED de atividade do disco rígido, um alto-falante, etc. Ao conectar seu módulo de painel frontal do chassi a este conector, certifique-se de que os fios e os pinos correspondem de forma correta.
Suporte LED de alimentação (PLED1 de 3 pinos) (ver p.1, N.º 6)

Por favor, conecte o LED de alimentação do chassi neste suporte para indicar o estado de alimentação do sistema.
Conectores série ATA3
(SATA3_0_1:
ver p.1, N.° 10)
(SATA3_2_3:
(ver pág.1 N.º 11)
(SATA3_4:
ver p.1, N.° 17)
(SATA3_5:
(ver pág.1 N.° 16)


SATA3_0_1SATA3_2_3
Estes seis conectores
SATA3 suportam
cabos de dados SATA
para dispositivos
de armazenamento
interno com uma taxa
de transferência de
dados de até 6,0 Gb/s. O
SATA3_4, SATA3_5 são
compartilhados com o
apenas com as portas
SATA3_0 \~ SATA3_5.
Conector Serial ATA
Express
(SATAE_4_5)
(ver p.1, N.° 15)
SATA3 4 SATA3 5SATAE 4 5

Por favor, conecte
dispositivos de
armazenamento PCIe ou
SATA a este conector. O
Além das dois portas
USB 2.0 no painel de E/
S, existem uns suportes
nesta placa principal. Cada
suporte USB 2.0 pode
suportar duas portas.

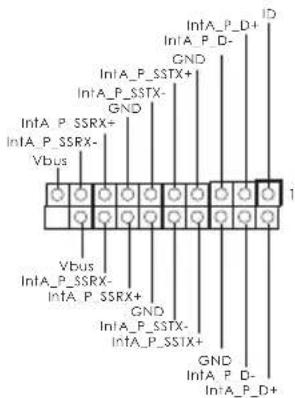

Suportes USB 3.0
(USB3_5_6 de 19 pinos)
(ver p.1, N.° 14)
USB 3.0 no painel de E/
S, existe um suporte nesta
placa principal. Cada
suporte USB 3.0 pode
suportar duas portas.
Este suporte destina-se à conexão dos dispositivos de áudio no painel de áudio frontal.

- O Áudio de alta definição suporta Sensor de Adaptador, mas o fio do painel no chassi deverá suportar HDA para funcionar corretamente. Por favor, siga as instruções no nosso manual e no manual do chassi para instalar o seu sistema.
- Se utilizar um painel de áudio AC'97, instale-o no terminal de áudio do painel frontal de acordo com os passos abaixo:
A. Ligue Mic_IN (MIC) a MIC2_L.
B. Conecte o Audio_R (RIN) a OUT2_R e Audio_L (LIN) a OUT2_L.
C. Conecte a ligação Terra (GND) à Terra (GND).
D. MIC_RET e OUT_RET destinam-se apenas ao painel de áudio HD. Você não precisa ligálos ao painel de áudio AC'97.
E. Para ativar o microfone frontal, vá à guia "Microfone Frontal" no painel de controle Realtek e ajuste o "Volume de gravação".
Suporte do alto-falante do chassi
Por favor, conecte o alto-falante do chassi a este suporte.
Conector do ventilador do chassi
Por favor, conecte os cabos do ventilador aos conectores do ventilador e corresponda o fio preto no pino terra. Velocidade do ventilador CHA_FAN pode ser controlado através UEFI ou A-Tuning.
(CHA_FAN2 3 pinos) (ver p.1, N.° 4)
(CPU_FAN1 de 4 pinos) (ver p.1, N.° 7)

Esta placa mãe inclui um conector de ventilador da CPU (Ventilador silencioso) de 4 pinos. Se você pretende conectar um ventilador da CPU de 3 pinos, por favor, conecte-o ao Pino 1-3.
Conector de alimentação ATX (ATXPWR1 de 24 pinos) (ver p.1, N.º 1)

Esta placa-mãe inclui um conector de alimentação ATX de 24 pinos. Para utilizar uma fonte de alimentação ATX de 20 pinos, introduza-a no Pino 1 e Pino 13.
Conector de alimentação de 12V ATX (ATX12V1 de 8 pinos) (ver p.1, N.º 5)

Esta placa-mãe inclui um conector de alimentação de 12V ATX de 8 pinos. Para utilizar uma fonte de alimentação ATX de 4 pinos, introduza-a no Pino 1 e Pino 5.
Suporte de intrusão do chassi (CI1 de 2 pinos) (ver p.1, N.º 2)

Esta placa-mãe suporta a função de detecção de ABERTURA da CAIXA que detecta se a tampa do chassi foi removida. Esta função requer um chassi com design de detecção de intrusão.
Este conector suporta um sistema com Módulo de Plataforma Confiável (TPM), que pode armazenar com segurança chaves, certificados digitais, senhas e dados. Um sistema TPM também ajuda a melhorar a segurança de rede, a proteger identidades digitais e a garantir a integridade da plataforma.
1.5 Interruptores inteligentes
A placa-mãe tem um Clear CMOS Switch, permitindo que os usuários limpem os valores CMOS.
Interruptor para apagar o
CMOS
(CLRCBTN)
(ver p.3, N.° 14)

O interruptor para apagar o CMOS permite aos usuários apagar os valores CMOS rapidamente.
