Produkttyp	Mini-ITX-Mainboard
Abmessungen	17 cm x 17 cm (Mini-ITX-Format)
Kompatibler Prozessor	Intel Core i7 / Xeon, Sockel LGA 2011-3
Chipsatz	Intel X99
Arbeitsspeicher	2 x DDR4 DIMM, bis zu 256 GB (Xeon), Unterstützung für ECC und Nicht-ECC
Erweiterungssteckplätze	1 x PCIe 3.0 x16, 1 x Half-Mini-PCIe (WiFi)
Audio	Realtek ALC1150 7.1-Kanal HD, Kopfhörerverstärker TI NE5532
Netzwerk	2 x Gigabit LAN (Intel I218V + I211AT), Teaming-Unterstützung
Drahtlos	Wi-Fi 802.11ac Dualband (2,4/5 GHz), Bluetooth 4.0
Speicher	6 x SATA3 6 Gb/s, 1 x SATA Express, 1 x Ultra M.2 PCIe Gen3 x4
Rückseite	1x PS/2, 1x eSATA, 2x USB 3.1 Typ A, 4x USB 3.0, 2x RJ45, optischer SPDIF-Ausgang, HD-Audio, Clear-CMOS-Taste
Interne Anschlüsse	1x USB 3.0-Header, 1x USB 2.0-Header, Audio-Pinleisten, TPM, Gehäuseöffnungserkennung, LED, Lüfter
Stromversorgung	ATX 24-Pin + 12V 8-Pin
BIOS	AMI UEFI mit mehrsprachiger grafischer Oberfläche
Betriebssystem	Windows 10/8.1/8/7 (64/32 Bit)
Besondere Funktionen	Digi Power, Nichicon-Kondensatoren, Überspannungsschutz, vergoldete Kontakte 15μ
Wartung und Reinigung	Regelmäßiges Entstauben mit Druckluft, Lösungsmittel vermeiden
Sicherheit	Schutz gegen Gewitter/ESD, optionales TPM-Modul, Gehäuseöffnungserkennung
Ersatzteile und Reparierbarkeit	Austauschbare CMOS-Batterie CR2032, Standardanschlüsse
Packungsinhalt	Mainboard, Handbuch, CD, E/A-Blende, SATA-Kabel, CPU-Lüfter, Wasserkühlungsplatte, WiFi-Modul, Antennen, Schrauben

Häufig gestellte Fragen - X99E-ITX/ac ASROCK

Welcher Prozessor ist mit dem ASRock X99E-ITX/ac kompatibel?

Dieses Mainboard unterstützt Prozessoren Intel Core i7 und Xeon für Sockel LGA 2011-3, einschließlich der Broadwell-E- und Haswell-E-Serien.

Wie hoch ist die maximale Speicherkapazität?

Die maximale Kapazität hängt vom Prozessor ab: bis zu 128 GB mit einem Core i7 Broadwell-E, 64 GB mit Haswell-E und 256 GB mit einem Xeon. Verwenden Sie DDR4-Module ohne ECC oder mit ECC.

Wie lösche ich das CMOS?

Schalten Sie den Computer aus und ziehen Sie das Netzkabel. Verwenden Sie die Clear-CMOS-Taste auf der Rückseite oder den CLRCMOS1-Jumper (Pins 2-3 für 5 Sekunden kurzschließen). Warten Sie 15 Sekunden, bevor Sie das Gerät wieder anschließen.

Kann ich einen Standard-CPU-Kühler verwenden?

Ja, das Board wird mit einem CPU-Lüfter (112 x 84 x 67 mm) geliefert oder unterstützt Narrow-ILM-Kühler für LGA 2011/2011-3. Für bestimmte Modelle ist eine Wasserkühlungs-Montageplatte enthalten.

Wie konfiguriere ich RAID?

Die SATA3_0- bis SATA3_5-Anschlüsse unterstützen RAID 0, 1, 5, 10 über Intel Rapid Storage 13. Aktivieren Sie RAID im BIOS und verwenden Sie nach der Systeminstallation das Intel RST-Dienstprogramm.

Welcher M.2-Speichertyp wird unterstützt?

Der Ultra M.2-Steckplatz unterstützt M.2 SATA3 6 Gb/s und PCIe Gen3 x4 bis zu 32 Gb/s. Überprüfen Sie die Kompatibilitätsliste auf der ASRock-Website.

Wie aktiviere ich WLAN und Bluetooth?

Installieren Sie das mitgelieferte Wi-Fi 802.11ac-Modul im vertikalen Half-Mini-PCIe-Steckplatz. Schließen Sie die SMA-Antennen an. WLAN unterstützt die Bänder 2,4 und 5 GHz mit bis zu 867 Mbit/s und Bluetooth 4.0.

Unterstützt dieses Mainboard Übertaktung?

Ja, mit einem freigeschalteten Prozessor können Sie über das BIOS übertakten. Achtung: Übertaktung birgt Risiken und ist nicht durch die Garantie abgedeckt.

Welche Betriebssysteme werden unterstützt?

Windows 10 (64-Bit), 8.1/8 (32/64-Bit) und 7 (32/64-Bit). 32-Bit-Versionen begrenzen den Arbeitsspeicher auf 4 GB.

Wie schließe ich das Frontpanel an?

Verwenden Sie den Header PANNEAU1 (9-polig): PWRBTN (Netzschalter), RESET, PLED (Netz-LED), HDLED (Festplatten-LED). Beachten Sie die Polarität und lesen Sie die Beschriftung auf der Platine.

BEDIENUNGSANLEITUNG X99E-ITX/ac ASROCK

DINATOR MAX180N DINATOR DINATOR DINATOR DINATOR DINATOR DINATOR DINATOR DINATOR DINATOR DINATOR DINATOR DINATOR DINATOR DINATOR DINATOR DINATOR DINATOR DINATOR DINATOR DINATOR DINATOR DINATOR DINATOR DINATOR DINATOR DINITOR DINITOR DINITOR DINITOR DINITOR DINITOR DINITOR DINITOR DINITOR DINITOR DINITOR DINITOR DINITOR DINITOR DINITOR DINITOR DINITOR DINITOR DINITOR DINITOR DINITOR DINITOR DINITOR DINITOR DINITOR DINUTOR DINUTOR DINUTOR DINUTOR DINUTOR DINUTOR DINUTOR DINUTOR DINUTOR DINUTOR DINUTOR DINUTOR DINUTOR DINUTOR DINUTOR DINUTOR DINUTOR DINUTOR DINUTOR DINUTOR DINUTOR DINUTOR DINUTOR DINUTOR DINUTOR DINATOR

2.3 Installing Memory Modules (DIMM)

Kingston SH2280S3/480G

Vielen Dank, dass Sie sich für das X99E-ITX/ac von ASRock entschieden haben – ein zuverlässiges Motherboard, das konsequent unter der strengen Qualitätskontrolle von ASRock hergestellt wurde. Es liefert ausgezeichnete Leistung mit robustem Design, das ASRocks Streben nach Qualität und Beständigkeit erfüllt.

Da die technischen Daten des Motherboards sowie die BIOS-Software aktualisiert werden können, kann der Inhalt dieser Dokumentation ohne Ankündigung geändert werden. Falls diese Dokumentation irgendwelchen Änderungen unterliegt, wird die aktualisierte Version ohne weitere Hinweise auf der ASRock-Webseite zur Verfügung gestellt. Sollten Sie technische Hilfe in Bezug auf dieses Motherboard benötigen, erhalten Sie auf unserer Webseite spezifischen Informationen über das von Ihnen verwendete Modell. Auch finden Sie eine aktuelle Liste unterstützter VGA-Karten und Prozessoren auf der ASRock-Webseite: ASRock-Website http://www.asrock.com.

1.1 Lieferumfang

• ASRock X99E-ITX/ac – Motherboard (Mini-ITX-Formfaktor)
• ASRock X99E-ITX/ac – Schnellinstallationsanleitung
• ASRock X99E-ITX/ac - Support-CD
• 1 x E/A-Blendenabschirmung
• 2 x Serial-ATA- (SATA) Datenkabel (optional)
• 1 x E/A-Blendenabschirmung
• 1 x CPU-Kühler

* Dieses Motherboard unterstützt diesen kostenlosen mitgelieferten CPU-Kühler (Maß: 112.0 x 84.0 x 67.0 mm) oder andere CPU-Kühler für Narrow ILM (LGA 2011/LGA2011-v3-

Plattform).

• 1 x Wasserkühler-Montageplatte

* Diese Montageplatte ist nur mit ausgewählten CPU-Kühlern, wie dem Seidon 120 V Plus/120 V von Cooler Master kompatibel.

Neueste Aktualisierungen finden Sie auf unserer Webseite: http://www.asrock.com

• 1 x WiFi-802.11ac-Modul
• 2 x SMA-WiFi-Antennenkabel
• 1 x ASRock-WiFi-2,4/5-GHz-Antennen
• 1 x WiFi-Modulhalterung
• 2 x Schrauben für WiFi-Modul
• 1 x Schraube für M.2-Sockel
• 1 x ASRock-U3-zu-U2-Wandler

1.2 Technische Daten

Plattform

• Mini-ITX-Formfaktor
• Platine mit zwei Unzen Kupfergehalt
- 8-Layer-PCB
• Leiterplatte mit hochdichtem Glasgewebe

Prozessor

• Unterstützt Intel® Core™ i7- und Xeon®-22-Kern-Prozessorenfamilie für LGA 2011-3-Socket
• Digipower-Design
  • 6-Leistungsphasendesign
• Unterstützt Intel® Turbo Boost 2.0-Technologie
• Unterstützt Untied-Übertaktungstechnologie

Chipsatz

- Intel® X99

Speicher

• Dualkanal-DDR4-Speichertechnologie
• 2 x DDR4-DIMM-Steckplätze
- Unterstützt DDR4 3200+(OC) ^+ /2933(OC)/2800(OC)/2400(OC)/2133 non-ECC, ungepufferter Speicher

* Weitere Informationen finden Sie in der Speicherkompatibilitätsliste auf der ASRock-Webseite. (http://www.asrock.com/)

• Unterstützt ECC-lose RDIMM (Registered-DIMM)
- Unterstützt DDR4 ECC, ungepufferter Speicher/RDIMM mit Intel® Xeon®-Prozessoren der E5-Serie im LGA 2011-3-Sockel
- Systemspeicher, max. Kapazität: 128GB (Core™ i7 CPU Broadwell-E)/ 64GB (Core™ i7 CPU Haswell-E)/ 256GB (Xeon® CPU) (siehe ACHTUNG)
- Unterstützt Intel® Extreme Memory Profile (XMP)2.0
• 15-μ-Goldkontakt in DIMM-Steckplätze

Erweite- rungss- teckplatz

• 1 x PCI-Express 3.0-x16-Steckplatz (PCIE1:x16-Modus)
- 1 Mini-PCI-Steckplatz (vertikal, halbe Länge): Für WiFi- + BT-Modul
• 15-μ-Goldkontakt in VGA-PCIe-Steckplatz (PCIE1)

Audio

• 7.1-Kanal-HD-Audio mit Inhaltsschutz (Realtek ALC1150-Audiocodec)
  • Erstklassige Blu-ray-Audiounterstützung

• Unterstützt Überspannungsschutz (ASRock Full Spike Protection)
  • Nichicon-Audiokappen der Fine Gold-Serie

• TI® NE5532 – erstklassiger Headset-Verstärker (unterstützt Headsets mit bis zu 600 Ohm)
  • Unterstützt DTS Connect

LAN

• Gigabit LAN 10/100/1000 Mb/s
• 1 Giga PHY Intel® I218V, 1 GigaLAN Intel® I211AT
- Unterstützt Intel® Remote Wake-Technologie (bei Intel® I218V)
• Unterstützt Wake-On-LAN
- Unterstützt Blitzschutz/Schutz gegen elektrostatische Entladung (ASRock Full Spike Protection)
• Unterstützt duales LAN mit Teaming
• Unterstützt energieeffizientes Ethernet 802.3az
- Unterstützt PXE

Wireless-LAN

• Unterstützt IEEE 802.11a/b/g/n/ac
• Unterstützt Dualband (2,4/5 GHz)
• Unterstützt High-Speed-Drahtlosverbindung bis 867 Mb/s
- 2 Antennen zur Unterstützung von Diversitätstechnologie 2 (senden) x 2 (empfangen)
• Unterstützt Bluetooth 4.0 / 3.0 + High-Speed, Klasse II

Rück- blende, E/A

• 1 x PS/2-Maus-/Tastaturanschluss
• 1 x Optischer SPDIF-Ausgang
• 1 x eSATA-Anschluss
- 2 x USB 2.0-Ports (unterstützt Schutz gegen elektrostatische Entladung (ASRock Full Spike Protection))
- 2 x USB 3.1-Typ-A-Ports (10 Gbs) (ASMedia ASM1142) (unterstützt Schutz gegen elektrostatische Entladung (ASRock Full Spike Protection))
- 4 x USB 3.0-Ports (Intel® X99) (unterstützt Schutz gegen elektrostatische Entladung (ASRock Full Spike Protection))
- 2 x RJ-45-LAN-Port mit LED (Aktivität/Verbindung-LED und Geschwindigkeit-LED)
• 1 x CMOS-löschen-Schalter
- HD-Audioanschlüsse: Hintere Lautsprecher / Zentral / Bass / Line-in / Vorderer Lautsprecher / Mikrofon

Speicher

• 6 x SATA-III-6,0-Gb/s-Anschlüsse, unterstützt RAID (RAID 0, RAID 1, RAID 5, RAID 10, Intel Rapid Storage Technology 13), NCQ, AHCI und Hot-Plugging * RAID wird nur an den Ports SATA3_0 bis SATA3_5 unterstützt.
• 1 x SATA-Express-10-Gb/s-Anschluss (gemeinsam genutzt mit SATA3_4 und SATA3_5)
  * Anzukündigende Unterstützung
  • 1 eSATA-Anschluss, unterstützt NCQ, AHCI und Hot Plug
• 1 Ultra M.2-Sockel, unterstützt M.2-SATA3-6-Gb/s-Modul und M.2-PCI Express-Modul bis Gen3 x4 (32 Gb/s)

Anschluss

• 1 x Gehäuseeingriff-Stiftleiste

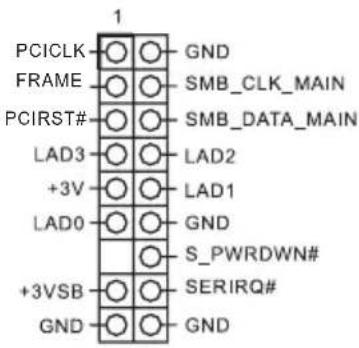

• 1 x TPM-Stiftleiste
• 1 x Betrieb-LED-Stiftleiste
- 1 x CPU-Lüfteranschlüsse (4-polig) (Unterstützt 3-polige/4-polige intelligente Lüftergeschwindigkeitssteuerung)
- 2 x Gehäuselüfteranschlüsse (2 x 4-polig) (Unterstützt 3-polige/4-polige intelligente Lüftergeschwindigkeitssteuerung)
• 1 x 24-poliger ATX-Netzanschluss
- 1 x 8-poliger 12-V-Netzanschluss (hochdichter Netzanschluss)
• 1 x Audioanschluss an Frontblende
- 1 x USB 2.0-Stiftleisten (unterstützen 2 USB 2.0-Ports) (unterstützt Schutz gegen elektrostatische Entladung (ASRock Full Spike Protection))
- 1 x USB 3.0-Stiftleisten (unterstützen 2 USB 3.0-Ports) (unterstützt Schutz gegen elektrostatische Entladung (ASRock Full Spike Protection))

BIOS-Funktion

• AMI-UEFI-Legal-BIOS mit Unterstützung mehrsprachiger grafischer Benutzerschnittstellen
  • ACPI 1.1-konforme Aufweckereignisse
  • SMBIOS 2.3.1-Unterstützung
• CPU, DRAM, PCH 1,05 V, PCH 1,5 V, VPPM / Mehrfachspannungsanpassung

Hard- wareüber- wachung

• CPU-/Gehäusetemperaturerkennung
• CPU-/Gehäusetachometer
- Lautloser CPU-/Gehäuselüfter (automatische Anpassung der Gehäuselüftergeschwindigkeit durch CPU-Temperatur)

• CPU-/Gehäuselüfter-Mehrfachgeschwindigkeitssteuerung
• Gehäuse-offen-Erkennung
- Spannungsüberwachung: +12 V, +5 V, +3,3 V, CPUEingangsspannung, interne CPU-Spannung

Betriebs- system

- Microsoft® Windows® 10, 64 Bit / 8.1, 32 Bit / 8.1, 64 Bit / 8, 32 Bit / 8, 64 Bit / 7, 32 Bit / 7, 64 Bit

Zertifizier- ungen

- FCC, CE, WHQL

• ErP/EuP ready (ErP/EuP ready-Netzteil erforderlich)

* Detaillierte Produktinformationen finden Sie auf unserer Webseite: http://www.asrock.com

Bitte beachten Sie, dass mit einer Übertaktung, zu der die Anpassung von BIOS-Einstellungen, die Anwendung der Untied Overclocking Technology oder die Nutzung von Übertaktungswerkzeugen von Drittanbietern zählen, bestimmte Risiken verbunden sind. Eine Übertaktung kann sich auf die Stabilität Ihres Systems auswirken und sogar Komponenten und Geräte Ihres Systems beschädigen. Sie sollte auf eigene Gefahr und eigene Kosten durchgeführt werden. Wir übernehmen keine Verantwortung für mögliche Schäden, die durch eine Übertaktung verursacht wurden.

Aufgrund von Beschränkungen kann die Größe des tatsächlich für die Systemnutzung reservierten Speichers unter Windows*-Betriebssystemen mit 32 Bit weniger als 4 GB betragen. Windows*-Betriebssysteme mit 64 Bit haben keine derartigen Beschränkungen. Mit ASRock XFast RAM können Sie den Speicher einsetzen, den Windows* nicht nutzen kann.

1.3 Jumpereinstellung

Die Abbildung zeigt, wie die Jumper eingestellt werden. Wenn die Jumper-Kappe auf den Kontakten angebracht ist, ist der Jumper „kurzgeschlossen“. Wenn keine Jumper-Kappe auf den Kontakten angebracht ist, ist der Jumper „offen“. Die Abbildung zeigt einen 3-poligen Jumper, dessen Kontakt 1 und Kontakt 2 „kurzgeschlossen“ sind, wenn eine Jumper-Kappe auf diesen 2 Kontakten angebracht ist.

Short Open 1 2 3

CMOS-löschen-Jumper (CLRCMOS1)

(siehe S. 1, Nr. 25)

CMOS löschenStandard

CLRCMOS1 ermöglicht Ihnen die Löschung der Daten im CMOS. Zum Löschen und Rücksetzen der Systemparameter auf die Standardeinrichtung schalten Sie den Computer bitte ab und ziehen das Netzkabel aus der Steckdose. Warten Sie 15 Sekunde, schließen Sie dann Kontakt 2 und Kontakt 3 an CLRCMOS1 5 Sekunden lang mit einer Jumper-Kappe kurz. Löschen Sie den CMOS jedoch nicht direkt nach der BIOS-Aktualisierung. Falls Sie den CMOS direkt nach Abschluss der BIOS-Aktualisierung löschen müssen, starten Sie das System zunächst; fahren Sie es dann vor der CMOS-Löschung herunter. Bitte beachten Sie, dass Kennwort, Datum, Zeit und Benutzerstandardprofil nur gelöscht werden, wenn die CMOS-Batterie entfernt wird.

1. Der CMOS-löschen-Schalter hat dieselbe Funktion wie der CMOS-löschen-Jumper.
2. Falls Sie den CMOS löschen, wird möglicherweise ein Gehäuseeingriff erkannt. Bitte passen Sie die BIOS-Option „Status löschen“ zur Löschung der Aufzeichnung des vorherigen Gehäuseeingriffstatus an.

1.4 Integrierte Stiftleisten und Anschlüsse

Integrierte Stiftleisten und Anschlüsse sind KEINE Jumper. Bringen Sie KEINE Jumper-Kappen an diesen Stiftleisten und Anschlüssen an. Durch Anbringen von Jumper-Kappen an diesen Stiftleisten und Anschlüssen können Sie das Motherboard dauerhaft beschädigen.

Systemblende-Stiftleiste (9-polig, PANEL1) (siehe S. 1, Nr. 9)

PLED+ PLED- PWRBTN# GND 1 GND RESET# GND HDLED- HDLED+

Verbinden Sie Netzschalter, Reset-Taste und Systemstatusanzeige am Gehäuse entsprechend der nachstehenden Pinbelegung mit dieser Stiftleiste. Beachten Sie vor Anschließen der Kabel die positiven und negativen Kontakte.

PWRBTN (Ein-/Austaste):

Mit der Ein-/Austaste an der Frontblende des Gehäuses verbinden. Sie können die Abschaltung Ihres Systems über die Ein-/Austaste konfigurieren.

RESET (Reset-Taste):

Mit der Reset-Taste an der Frontblende des Gehäuses verbinden. Starten Sie den Computer über die Reset-Taste neu, wenn er abstürzt oder sich nicht normal neu starten lässt.

PLED (Systembetriebs-LED):

Mit der Betriebsstatusanzeige an der Frontblende des Gehäuses verbinden. Die LED leuchtet, wenn das System läuft. Die LED blinkt, wenn sich das System im S1/S3-Ruhezustand befindet. Die LED ist aus, wenn sich das System im S4-Ruhezustand befindet oder ausgeschaltet ist (S5).

HDLED (Festplattenaktivitäts-LED):

Mit der Festplattenaktivitäts-LED an der Frontblende des Gehäuses verbinden. Die LED leuchtet, wenn die Festplatte Daten liest oder schreibt.

Das Design der Frontblende kann je nach Gehäuse variieren. Ein Frontblendenmodul besteht hauptsächlich aus Ein-/Austaste, Reset-Taste, Betrieb-LED, Festplattenaktivität-LED, Lautsprecher etc. Stellen Sie beim Anschließen Ihres Frontblendenmoduls an diese Stiftleiste sicher, dass Kabel- und Pinbelegung richtig abgestimmt sind.

Betrieb-LED-Stiftleiste

(3-polig, PLED1)

(siehe S. 1, Nr. 6)

-PLED-

-PLED+

-PLED+

1

Bitte verbinden Sie

die Betrieb-LED des

Gehäuses zur Anzeige des Systembetriebsstatus mit

dieser Stiftleiste.

Diese sechs SATA-III-Anschlüsse unterstützen SATA-Datenkabel für interne Speichergeräte mit einer Datenübertragungsgeschwindigkeit bis 6,0 Gb/s. SATA3_4 und SATA3_5 werden mit dem SATA Express-Anschluss (SATAE_4_5) geteilt.

* RAID wird nur an den Ports SATA3_0 bis SATA3_5 unterstützt.

Serial-ATA-Express-

Anschluss

(SATAE_4_5:

siehe S. 1, Nr. 15)

SATA3_4 SATA3_5SATAE_4_5

Bitte verbinden Sie

entweder SATA- oder

PCIe-Speichergeräte mit

diesem Anschluss. Der

SATA Express-Anschluss

wird gemeinsam mit

SATA3_4 und SATA3_5.

USB 2.0-Stiftleisten

(9-polig, USB3_4)

(siehe S. 1, Nr. 8)

USB_PWR P- P+ GND DUMMY 1 P+ GND P- USB_PWR

Neben zwei USB

2.0-Ports an der E/

A-Blende befinden sich ein Stiftleisten an diesem

Motherboard. Jede USB

2.0-Stiftleiste kann zwei

Ports unterstützen.

USB 3.0-Stiftleisten

(19-polig, USB3_5_6)

(siehe S. 1, Nr. 14)

IntA_P_D+ GND IntA_P_SSTX+ GND IntA_P_SSRX+ Vbus Vbus IntA_P_SSRX+ GND IntA_P_SSTX- IntA_P_SSTX+ GND IntA_P_D- IntA_P_D+ ID 1

Neben vier USB 3.0-Ports an der E/A-Blende befindet sich eine Stiftleiste an diesem Motherboard. Jede USB

3.0-Stiftleiste kann zwei

Ports unterstützen.

Audiostiftleiste (Frontblende) (9-polig, HD_AUDIO1) (siehe S. 1, Nr. 18)

GND PRESENCE# MIC_RET OUT_RET J_SENSE OUT2_L MIC2_R MIC2_L

Diese Stiftleiste dient dem Anschließen von Audiogeräten an der Frontblende.

1. High Definition Audio unterstützt Anschlusserkennung, der Draht am Gehäuse muss dazu jedoch HDA unterstützt. Bitte befolgen Sie zum Installieren Ihres Systems die Anweisungen in unserer Anleitung und der Anleitung zum Gehäuse.
2. Bei Nutzung eines AC'97-Audiopanels dieses bitte anhand folgender Schritte an der Audiostiftleiste der Frontblende installieren:
   A. Mic_IN (Mikrofon) mit MIC2_L verbinden.
   B. Audio_R (RIN) mit OUT2_R und Audio_L (LIN) mit OUT2_L verbinden.
   C. Erde (GND) mit Erde (GND) verbinden.
   D. MIC_RET und OUT_RET sind nur für das HD-Audiopanel vorgesehen. Sie müssen sie nicht für das AC'97-Audiopanel verbinden.
   E. Rufen Sie zum Aktivieren des vorderen Mikrofons das „FrontMic (Vorderes
   Mikrofon)"-Register in der Realtek-Systemsteuerung auf und passen „Recording Volume (Aufnahmelautstärke)“ an.

Gehäuselautsprecherstift- leiste

(4-polig, SPEAKER1)

(siehe S. 1, Nr. 12)

Bitte verbinden Sie den Gehäuselautsprecher mit dieser Stiftleiste.

Gehäuselüfteranschluss (4-polig, CHA_FAN1)

(siehe S. 1, Nr. 13)

Bitte verbinden Sie die Lüfterkabel mit den Lüfteranschlüssen; der schwarze Draht gehört zum Erdungskontakt.

(3-polig, CHA_FAN2)

(siehe S. 1, Nr. 4)

FAN_SPEED_CONTROL CHA FAN_SPEED FAN_VOLTAGE

CHA_FAN Lüftergesch -windigkeit kann über UEFI oder A-Tuning gesteuert werden.

CPU-Lüfteranschlüsse (4-polig, CPU_FAN1) (siehe S. 1, Nr. 7)

Dieses Motherboard bietet einen 4-poligen CPU-Lüfteranschluss (lautloser Lüfter). Falls Sie einen 3-poligen CPU-Lüfter anschließen möchten, verbinden Sie ihn bitte mit Kontakt 1 bis 3.

ATX-Netzanschluss (24-polig, ATXPWR1) (siehe S. 1, Nr. 1)

Dieses Motherboard bietet einen 24-poligen ATX-Netzanschluss. Bitte schließen Sie es zur Nutzung eines 20-poligen ATX-Netzteils entlang Kontakt 1 und Kontakt 13 an.

ATX-12-V-Netzanschluss (8-polig, ATX12V1) (siehe S. 1, Nr. 5)

Dieses Motherboard bietet einen 8-poligen ATX-12-V-Netzanschluss. Bitte schließen Sie es zur Nutzung eines 4-poligen ATX-Netzteils entlang Kontakt 1 und Kontakt 5 an.

Gehäuseeingriff-Stiftleiste (2-polig, CI1) (siehe S. 1, Nr. 2)

Dieses Motherboard unterstützt die Gehäuse-offen-Erkennung, die erkennt, wenn die Gehäuseabdeckung entfernt wurde. Diese Funktion setzt ein Gehäuse mit Gehäuseeingriffer-kennungsdesign voraus.

TPM-Stiftleiste (17-polig, TPMS1) (siehe S. 1, Nr. 20)

Dieser Anschluss unterstützt das Trusted Platform Module- (TPM) System, das Schlüssel, digitale Zertifikate, Kennwörter und Daten sicher aufbewahren kann. Ein TPM-System hilft zudem bei der Stärkung der Netzwerksicherheit, schützt digitale Identitäten und gewährleistet die Plattformintegrität.

1.5 Intelligente Schalter

Das Motherboard verfügt über eine CMOS-Löschtaste zum Löschen der CMOS-Werte.

CMOS-löschen-Schalter

(CLRCBTN)

(siehe S. 3, Nr. 14)

Mit dem CMOS-löschen-Schalter können Benutzer die CMOS-Werte schnell löschen.

Diese Funktion ist nur verfügbar, wenn Sie Ihren Computer abschalten und die Stromversorgung unterbrechen.

1 Introduction
