X99E-ITX/ac - 마더보드 ASROCK - 무료 사용 설명서

제품 유형	미니 ITX 메인보드
크기	17cm x 17cm (미니 ITX 폼팩터)
호환 CPU	Intel Core i7 / Xeon, 소켓 LGA 2011-3
칩셋	Intel X99
메모리	DDR4 DIMM 2개, 최대 256GB (Xeon), ECC 및 비ECC 지원
확장 슬롯	PCIe 3.0 x16 1개, 하프 미니 PCIe 1개 (WiFi)
오디오	Realtek ALC1150 7.1채널 HD, TI NE5532 헤드폰 앰프
네트워크	기가비트 LAN 2개 (Intel I218V + I211AT), 티밍 지원
무선	Wi-Fi 802.11ac 듀얼밴드 (2.4/5GHz), Bluetooth 4.0
저장장치	SATA3 6Gb/s 6개, SATA Express 1개, Ultra M.2 PCIe Gen3 x4 1개
후면 패널	PS/2 1개, eSATA 1개, USB 3.1 Type A 2개, USB 3.0 4개, RJ45 2개, SPDIF 광출력, HD 오디오, Clear CMOS 버튼
내부 커넥터	USB 3.0 헤더 1개, USB 2.0 헤더 1개, 오디오 핀헤더, TPM, 섀시 침입 감지, LED, 팬
전원	ATX 24핀 + 12V 8핀
BIOS	AMI UEFI, 다국어 그래픽 인터페이스
운영 체제	Windows 10/8.1/8/7 (64/32비트)
특수 기능	Digi Power, Nichicon 커패시터, 과전압 보호, 15μ 금도금 접점
유지 관리 및 청소	압축 공기로 정기적인 먼지 제거, 용제 사용 금지
보안	번개/ESD 보호, 옵션 TPM 모듈, 섀시 침입 감지
예비 부품 및 수리 가능성	교체 가능한 CMOS 배터리 CR2032, 표준 커넥터
패키지 내용물	메인보드, 설명서, CD, I/O 패널, SATA 케이블, CPU 팬, 수냉 플레이트, WiFi 모듈, 안테나, 나사

자주 묻는 질문 - X99E-ITX/ac ASROCK

ASRock X99E-ITX/ac와 호환되는 프로세서는 무엇인가요?

이 메인보드는 Intel Core i7 및 Xeon 프로세서(소켓 LGA 2011-3, Broadwell-E 및 Haswell-E 시리즈 포함)를 지원합니다.

최대 메모리 용량은 얼마인가요?

최대 용량은 프로세서에 따라 다릅니다: Core i7 Broadwell-E에서 최대 128GB, Haswell-E에서 64GB, Xeon에서 256GB. DDR4 비ECC 또는 ECC 모듈을 사용하세요.

CMOS를 지우는 방법은 무엇인가요?

컴퓨터를 끄고 전원 코드를 뽑으세요. 후면 패널의 Clear CMOS 버튼 또는 CLRCMOS1 점퍼를 사용하세요(2-3핀을 5초간 단락). 다시 연결하기 전에 15초 기다리세요.

표준 CPU 쿨러를 사용할 수 있나요?

네, 이 메인보드는 CPU 팬(112 x 84 x 67mm)과 함께 제공되거나 LGA 2011/2011-3용 Narrow ILM 쿨러를 지원합니다. 일부 모델에는 수냉 마운팅 플레이트가 포함되어 있습니다.

RAID 구성 방법은 무엇인가요?

SATA3_0 ~ SATA3_5 포트는 Intel Rapid Storage 13을 통해 RAID 0, 1, 5, 10을 지원합니다. BIOS에서 RAID를 활성화하고 시스템 설치 후 Intel RST 유틸리티를 사용하세요.

어떤 M.2 메모리 유형을 지원하나요?

Ultra M.2 소켓은 M.2 SATA3 6Gb/s 및 PCIe Gen3 x4(최대 32Gb/s) 모듈을 지원합니다. ASRock 웹사이트에서 호환성 목록을 확인하세요.

Wi-Fi 및 Bluetooth 활성화 방법은 무엇인가요?

제공된 Wi-Fi 802.11ac 모듈을 수직 하프 미니 PCIe 슬롯에 설치하세요. SMA 안테나를 연결하세요. Wi-Fi는 2.4GHz 및 5GHz 대역(최대 867Mbps)과 Bluetooth 4.0을 지원합니다.

이 메인보드는 오버클러킹을 지원하나요?

예, 잠금 해제된 프로세서를 사용하면 BIOS를 통해 오버클럭할 수 있습니다. 주의: 오버클럭은 위험이 있으며 보증 대상이 아닙니다.

지원되는 운영 체제는 무엇인가요?

Windows 10(64비트), 8.1/8(32/64비트), 7(32/64비트). 32비트 버전은 메모리를 4GB로 제한합니다.

전면 패널을 연결하는 방법은 무엇인가요?

PANNEAU1(9핀) 헤더를 사용하세요: PWRBTN(전원), RESET(리셋), PLED(전원 LED), HDLED(HDD LED). 극성을 준수하고 보드의 실크스크린을 참조하세요.

사용 설명서 X99E-ITX/ac ASROCK

ASRock X99E-ITX/ac 마더보드를 구입해 주셔서 감사합니다. 이 마더보드는 ASRock 의 일관되고 엄격한 품질관리 하에 생산되어 신뢰성이 우수합니다. 품질과 내구성에 대한 ASRock 의 기준에 부합하는 우수한 성능과 견고한 설계를 제공합니다.

마더보드 규격과 BIOS 소프트웨어를 업데이트할 수도 있기 때문에, 이 설명서의 내용은 예고 없이 변경될 수 있습니다. 이 설명서가 변경될 경우, 업데이트된 버전은 ASRock 의 웹사이트에서 추가 통지 없이 제공됩니다. 이 마더보드와 관련하여 기술적 지원이 필요한 경우, 당사의 웹사이트를 방문하여 사용 중인 모델에 대한 구체적 정보를 구하십시오. ASRock 의 웹사이트에서는 최신 VGA 카드와 CPU 지원 목록도 찾을 수 있습니다. ASRock 웹사이트 http://www.asrock.com.

1.1 포장 내용물

• ASRock X99E-ITX/ac 마더보드 (Mini-ITX 품팩터)
• ASRock X99E-ITX/ac 간편 설치 안내서
  • ASRock X99E-ITX/ac 지원 CD
• I/O 패널 실드 1 개
• 시리얼 ATA (SATA) 데이터 케이블 2 개 (선택 품목)
  • I/O 패널 실드 1 개
• CPU 콜러 1 개

*이 메인보드는 무료로 번들에 포함된 이 CPU 죬러 (크기 : 112.0 x 84.0 x 67.0 mm) 또는 기타 Narrow ILM(LGA 2011/LGA2011-v3 플랫폼) 을 지원합니다.

-수냉식 장착 플레이트 1 개

*이 장착 플레이트는 Cooler Master 의 Seidon 120V Plus/120V 와 같은 특정 CPU 콜러에서만 사용할 수 있습니다.

최신 업데이트는 당사 웹사이트 http://www.asrock.com 를 참조하십시오.

• WiFi-802.11ac 모듈 1 개
  • SMA WiFi 안테나 케이블 2 개
  • ASRock WiFi 2.4/5 GHz 안테나 1 개
• WiFi 모듈 브래킷 1 개
• WiFi 모듈 나사 2 개
  • M.2 소켓용 나사 1 개
  • ASRock U3 투 U2 컨버터 1 개

1.2 규격

플랫폼	Mini-ITX 품팩터2 온스 구리 PCB6 레이어 PCB고밀도 유리 직물 PCB
CPU	LGA 2011-3 소켓용 Intel® CoreTM i7 밀 Xeon® 22 코어 프로세서 제품군 지원Digi 전원 구조12 개 전원 위상 구조Intel® Turbo Boost 2.0 기술 지원언타이드 오버클러킹 (Untied Overclocking) 기술 지원
칩세트	Intel® X99
메모리	듀얼 채널 DDR4 메모리 기술DDR4 DIMM 슬롯 2 개DDR4 3200+(OC)*/2933(OC)/2800(OC)/2400(OC)/2133비 -ECC, 비버퍼링 메모리 지원* 추가 정보를 원하시면 ASRock 웹사이트에 있는 메모리 지원 목록을 참조하십시오 . (http://www.asrock.com/)비 -ECC RDIMM( 등록 DIMM) 지원LGA 2011-3 소켓에서 버퍼링되지 않은 메모리 DDR4 ECC/Intel® Xeon® 프로세서 E5 시리즈를 채택한 RDIMM 지원시스템 메모리 최대 용량 :128GB (CoreTM i7 CPU Broadwell-E)/ 64GB (CoreTM i7 CPU Haswell-E)/ 256GB (Xeon® CPU) (주의 참조 )Intel® Extreme Memory Profile (XMP)2.0 지원DIMM 슬롯에 15 μ Gold Contact 장착
확장 슬롯	PCI Express 3.0 x16 슬롯 1 개 (PCIE1:x16 모드)수직 하프 Mini-PCI Express 슬롯 1 개 : WiFi + BT 모듈용VGA PCIe 슬롯에 15 μ Gold Contact 장착 (PCIE1)
오디오	VGA PCIe 슬롯에 15 μ Gold Contact 장착 (PCIE1 및 PCIE3)

• 콘텐츠 보호를 이용한 7.1 CH HD 오디오 지원 (Realtek ALC1150 오디오 코덱)
  -프리미엄 Blu-ray 오디오 지원
• 서지 보호 지원 (ASRock 풀 스파이크 보호)
• Nichicon Fine Gold 시리즈 오디오 캡
• TI® NE5532 프리미엄 헤드셋 증폭기 (최대 600 옵 헤드셋 지원 )
• DTS연결 지원

LAN

• Gigabit LAN 10/100/1000 Mb/s
• Giga PHY Intel® I218V 1 개, GigaLAN Intel® I211AT 1 개
- Intel® 리모트 웨이크 기술 지원 (Intel® I218V 에서)
- Wake-On-LAN 지원
- 번개 /ESD 보호 지원 (ASRock 풀 스파이크 보호)
- 듀얼 LAN 과 Teaming 지원
-절전형 이더넷 802.3az 지원
- PXE 지원

무선 LAN

• IEEE 802.11a/b/g/n/ac 지원
• 듀얼 밴드 (2.4/5 GHz) 지원
  • 최대 867Mbps 의 고속 무선 연결 지원
  2(송신)x2(수신)다이버시티 기술 지원용 안테나 2개
• Bluetooth 4.0 / 3.0 + 고속 클래스 II 지원

후면 패널

• PS 1 개 / 마우스 / 키보드 포트 2 개
  • 광학 SPDIF 출력 포트 1 개
• eSATA 커넥터 1 개
• USB 2.0 포트 2 개 (ESD 보호 지원 (ASRock 폴 스파이크 보호))
• 2개 USB 3.1 Type-A 포트(10 Gbs) (ASMedia ASM1142)(ESD 보호 지원 (ASRock 폴 스파이크 보호))
• USB 3.0 포트 4 개 (Intel® X99) (ESD 보호 지원 (ASRock 폴스파이크 보호 ))
• LED 장착 RJ-45 LAN 포트 2 개 (ACT/LINK LED 및 SPEED LED)
• Clear CMOS 스위치 1 개
• HD 오디오 잡: 후면 스피커 / 중앙 / 베이스 / 라인 입력 / 건면 스피커 / 마이크

저장 장치

- SATA3 6.0 Gb/s 커넥터 6 개가 RAID (RAID 0, RAID 1, RAID 5, RAID 10, Intel 빠른 저장 기술 13), NCQ, AHCI 및 핫 플러그

* RAID 는 SATA3_0 \~ SATA3_5 포트에서만 지원됩니다.

- SATA Express 10 Gb/s 커넥터 1 개 (SATA3_4 및 SATA3_5 와 공유됨 )

*지원발표예정

• eSATA 커넥터 1 개, NCQ, AHCI 및 핫 풀러그 지원

- 올트라 M.2 소켓 1 개, 최대 Gen3 4 개까지 (32 Gb/s) M.2 SATA3 6.0 Gb/s 모듈및 M.2 PCI Express 모듈 지원

커넥터

-새시 침입 헤더 1개

- TPM 헤더 1 개

-전원LED 헤더1개

- CPU 팬 커넥터 1 개 (4 핀) (3 핀 /4 핀 스마트 팬 속도 컨트 롤 지원 )

- 새시 팬커넥터 2 개 (2 x 4 핀) (3 핀 / 4 핀 스마트 팬 속도 컨트롤 지원 )

- 24핀 ATX 전원 커넥터 1 개

8핀12V전원 커넥터1개(고밀도전원 커넥터)

- 전면 패널 오디오 커넥터 1 개

- USB 2.0 헤더 1 개 (USB 2.0 포트 2 개 지원) (ESD 보호 지원 (ASRock 폴 스파이크 보호))

- USB 3.0 헤더 1 개 (USB 3.0 포트 2 개 지원) (ESD 보호 (ASRock 폴 스파이크 보호)

BIOS 기능

- 다국어 GUI 지원 AMI UEFI Legal BIOS

- ACPI 1.1 준수웨이크 업이벤트

- SMBIOS 2.3.1 지원

• CPU, DRAM, PCH 1.05V, PCH 1.5V 전압 다중 조정

하드웨어

- CPU/새시 온도 감지

- CPU/새시 타코미터

- CPU/새시저소음팬(CPU온도에 의한새시 팬속도자동 조절)

- CPU/새시 팬 다중 속도 조절

-케이스 열림 감지

os

- Microsoft® Windows® 10 64 비트 / 8.1 32 비트 / 8.1 64 비트 / 8 32 비트 / 8 64 비트 / 7 32 비트 / 7 64 비트

인증

- FCC, CE, WHQL - ErP/EuP 사용 가능 (ErP/EuP 사용 가능 전원공급장치 필요)

*지세한 제품 정보에 대해서는 당사 웹사이트를 참조하십시오: http://www.asrock.com

BIOS 설정을 조정하거나 Untied Overclocking Technology 를 적용하거나 타업체의 오버클로킹 도구를 사용하는 것을 포함하는 오버클로킹에는 어느 정도의 위험이 따른다는 것을 유념하십시오. 오버클로킹은 시스템 안정성에 영향을 주거나 심지어 시스템의 구성 요소와 장치에 손상을 입혈 수도 있습니다. 오버클로킹은 사용자 스스로 위험과 비용을 감수하고 해야 합니다. 당사는 오버클로킹에 의해 발생할 수 있는 손상에 대해서 책임이 없습니다.

제한 때문에 실제 메모리 크기는 Windows® 32 비트 운영체제 하의 시스템 사용을 위한 예비 메모리용 4GB 보다 더 적을 수 있습니다. Windows® 64 비트 운영체제에는 그러 한 제한이 없습니다. ASRock XFast RAM 을 사용하여 Windows® 가 사용할 수 없는 메모리를 이용할 수 있습니다.

1.3 점퍼 설정

그림은 점퍼를 어떻게 설정하는지 보여줍니다. 점퍼 캡을 편에 씨우면 점퍼가 “단락” 됩니다. 점퍼 캡을 편에 씨우지 않으면 점퍼가 “단선” 됩니다. 그림은 3 핀 점퍼를 보여주며 핀 1 과 핀 2 는 점퍼 캡을 씨울 때 “단락” 됩니다.

(1 페이지, 19 번 항목 참조 )

기본값

Clear CMOS

CLRCMOS1 을 사용하여 CMOS 에 저장된 데이터를 지울 수 있습니다. 시스템 파라미터를 지우고 기본 설정으로 초기화하려면 컴퓨터를 끄고 전원 코드를 전원공급장치에서 뼐십시오. 15 초 동안 기다린 후 점퍼 캡을 사용하여 CLRCMOS1 의 핀 2 와 핀 3 을 5 초 동안 단락시키십시오. 그러나 BIOS 업데이트 직후에는 CMOS 를 삭제하지 마십시오. BIOS 업데이트를 완료한 직후 CMOS 를 지위야 할 경우, 우선 시스템을 부팅한 후 바이오스 업데이트를 종료한 다음 CMOS 지우기 작업을 해야 합니다. CMOS 배터리를 제거할 경우에 만 암호, 날짜, 시간, 사용자 기본 프로파일이 지워집니다.

1. Clear CMOS 스위치는 Clear CMOS 점퍼와 동일한 기능을 갖고 있습니다.
   2.CMOS 를지울 경우케이스 열림이 감지될 수도 있습니다.BIOS 옵션 "Clear Sta-
   tus(상태지우기)"를조절하여이전의새시침입상태에대한기록을지우십시오.

1.4 온보드 헤더 및 커넥터

온보드 헤더와 커넥터는 점퍼가 아닙니다. 점퍼 캡을 온보드 헤더와 커넥터에 씩우지 마십시오. 점퍼 캡을 온보드 헤더와 커넥터에 씩우면 마더보드가 영구적으로 손상됩니다.

시스템 패널 헤더

(9 편 PANEL1)

(1페이지,9번항목참조)

PLED+ PLED- PWRBTN# GND 1 GND RESET# GND HDLED- HDLED+

새시의 전원스위치,리 셋스위치,시스템 상태 표시등을 아래의 편 할당에 따라이 헤더에 연결합니다.케이블을 연결하기 전에 양극 편과 음 극 편을 기록합니다.

PWRBTN(전원스위치):

새시 전면 패널의 전원 스위치에 연결합니다. 전원 스위치를 이용해 시스템을 끄는 방법을 구성할 수 있습니다.

RESET(리셋 스위치):

새시 건면 패널의 리셋 스위치에 연결합니다. 컴퓨터가 정지하고 경상적 재시작을 수행하지 못할 경우 리셋 스위치를 눌러 컴퓨터를 재시작합니다.

PLED(시스템 전원 LED):

새시 전면 패널의 전원 상태 표시등에 연결합니다. 시스템이 작동하고 있을 때는 LED 가켜져 있습니다. 시스템이 S1/S3 대기 상태에 있을 때는 LED 가 계속 깜박입니다. 시스템이 S4 대기 상태 또는 전원 꺼짐 (S5) 상태에 있을 때는 LED 가 끼져 있습니다.

HDLED(하드 드라이브 동작 LED):

새시 건면 패널의 하드 드라이브 등작 LED 에 연결합니다. 하드 드라이브가 데이터를 읽거나 쓰고 있을 때 LED 가켜져 있습니다.

전면 패널 디자인은 새시별로 다를 수 있습니다. 전면 패널 모듈은 주로 전원 스위치, 리셋 스위치, 전원 LED, 하드 드라이브 동작 LED, 스피커 등으로 구성되어 있습니다. 새시 전면 패널 모듈을 이 헤녀에 연결할 때 와이어 할당과 판 할당이 정확히 일치 하는지 확인합니다.

전원 LED 헤더

(3 편 PLED1)

(1페이지,6번항목참조)

PLED-

PLED+

PLED+

1

시스템 전원 상태를 나타 내려면 새시 전원 LED 를이 헤더에 연결하십시오

시리얼 ATA3 커넥터

(SATA3_0_1:

(1페이지,10번항목참조)

(SATA3_2_3:

(1페이지,11번항목참조)

(SATA3_4:

(1페이지,17번항목참조)

(SATA3_5:

(1페이지,16번항목참조)

STATA3-2-3

이들 육 SATA3 커넥터는 최대 6.0 Gb/s 데이터 전 속도를 제공하는 내 부 저장 장치용 SATA 데 이터 케이블을 지원합니다 . SATA3_4 및 SATA3_5 는 SATA Express 커넥터 (SATAE_4_5) * RAID 는 SATA3_0 \~ SATA3_5 포트에서만 지 원됩니다 .

시리얼 ATA Express 키넥터

(SATAE_4_5)

(1페이지,15번항목참조)

SATA3 4 SATA3 5SATAE 4 5

SATA 저장장치 또는

PCIe 저장장치를 이 커

넥터에 연결하십시오.

SATA Express 커넥터는

SATA3_4 및 SATA3_5 공 유됩니다.

USB 2.0 헤너

(9 편 USB3_4)

(1페이지,8번항목참조)

USB_PWR P- P+ GND DUMMY 1 P+ GND P- USB_PWR

I/O 패널에 USB 2.0 포트 두 개가 탑재되어 있을 뿐만 아니라 마더보드에 헤 더 한 탑재되어 있습니다 . 각 USB2.0 헤더는 포트 두 개를 지원할 수 있습니다.

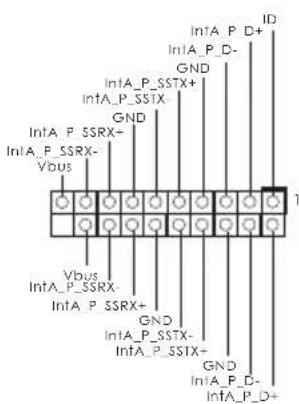

USB 3.0 헤더

(19 편 USB3_5_6)

(1 페이지, 14 번 항목 참조 )

In1A_P_D+ In1A_P_D- GND In1A_P_SSTX+ GND In1A_P_SSTX- Vbus Vbus Int1A_P_SSRX+ Int1A_P_SSRX+ GND In1A_P_SSTX- Int1A_P_SSTX- GND In1A_P_D- Int1A_P_D+ ID 1

I/O 패널에 USB 3.0 포트 네 개가 탑재되어 있을 뿐 아니라 마더보드에 헤 더 한 개가 탑재되어 있습니다. 각 USB3.0 헤 더 는 포트 두 개를 지원할 수 있습니다.

전면 패널 오디오 헤더 (9 핀 HD_AUDIO1) (1 페이지, 18 번 항목 참조 )

GND PRESENCE# MIC_RET OUT_RET I J_SENSE OUT2_R MIC2_R MIC2_L

이 헤더는 오디오 장치를 전면 오디오패널에 연결 하는 데 사용됩니다.

1. 고음질 오디오는 책 감지를 지원하지만 올바르게 작동하려면 새시의 패널 와이어가 HDA 를 지원해야 합니다. 설명서 및 새시 설명서에 나와 있는 지침을 따라 시스템을 설치하십시오.
2. AC'97.오디오 패널을 사용할 경우 아래와 같은 절차를 따라 전면 패널 오디오 헤너에 설치하십시오 :

A. Mic_IN (MIC) 를 MIC2_L 에 연결합니다.
B. Audio_R (RIN) 을 OUT2_R 에 연결하고 Audio_L (LIN) 을 OUT2_L 에 연결합니다.
C.접지(GND)를접지(GND)에연결합니다.
D. MIC_RET 및 OUT_RET 는 HD 오디오 패널에만 사용됩니다. AC '97 오디오 패널용으로 연결할 필요가 없습니다.
E. 전면 마이크를 활성화하려면 Realtek 제어판에서 “FrontMic” 탱으로 가서 “Recording Volume(녹음 볼륨)” 을 조정합니다.

새시 스피커 헤더

(4 편 SPEAKER1)

(1페이지,12번항목참조)

새시 스피커를 이 헤더에 연결하십시오.

새시 펜 커넥터

(4 편 CHA_FAN1)

(1페이지,13번항목참조)

(3 편 CHA_FAN2)

(1페이지,4번항목참조)

FAN_SPEED_CONTROL CHA_FAN_SPEED FAN_VOLTAGE

팬 케이블을 팬 커넥터에 연결하고 검은색 와이어 를 접지핀에 연결하십시오 .CHA_FAN 팬 속도는 UEFI 또는 A-Tuning 를통하여 제어할 수 있습니다

CPU 팬 커넥터

(4 핀 CPU_FAN1)

(1페이지,7번 항목 참조)

이 마더보드에는 4 핀

CPU 팬 (저소음 팬) 커

넥터가 탑재되어 있습니다

다 .3 핀 CPU 팬을 연결 하려는 경우 핀 1-3 에 연 결하십시오 .

ATX 전원 커넥터

(24 편 ATXPWR1)

(1페이지,1번항목참조)

이 마더보드에는 24 편

ATX 전원 커넥터가 탑

재되어 있습니다.20 펀

ATX 전원공급장치를 사

용하려면 편 1 과 편 13 을

따라 연결하십시오.

ATX 12V 전원 커넥터

(8 편 ATX12V1)

(1페이지,5번항목참조)

이 마더보드에는 8 핀

ATX 12V 전원 커넥터가

탑재되어 있습니다.4 편

ATX전원공급장치를사

용하려면 편 1 과 편 5 을

따라 연결하십시오.

새시 침입 헤더

(2 편 CI1)

(1 페이지, 2 번 항목 참조 )

이 마더보드는 새시 키버

가제거될 경우 이를 감

지하는 케이스 열림 감지

기능을 지원합니다.이

기능을 사용하려면 새시

침입 감지 설계가 적용된

새시를 사용해야 합니다

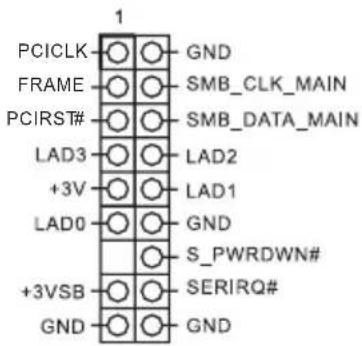

TPM 헤더

(17 편 TPMS1)

(1페이지,20번항목 참조)

PCICLK FRAME PCIRST# LAD3 +3V LAD0 +3VSB GND 1 GND SMB_CLK_MAIN SMB_DATA_MAIN LAD2 LAD1 GND S_PWRDWN# SERIRQ# GND

이 커넥터는 키,디지털 인증

서,암호 및 데이터를 안전하

게 보관할 수 있는 TPM(Trusted

Platform Module) 시스템을 지원

합니다 .TPM 시스템은 네트워크 보안을 강화하고 ,디지털 신

원을 보호하며 플랫폼 무결성을 유지합니다.

1.5 스마트 스위치

마더보드에 CMOS 클리어 스위치가 있어,사용자가 CMOS 값을 지울 수 있습니다.

CMOS 지우기 스위치

(CLRCBTN)

(3 페이지, 14 번 항목 참조 )

CMOS 지우기 스위치로

CMOS 값을 빨리 지울 수 있습니다.

이 기능은 컴퓨터를 끄고 전원 플러그를 빼는 경우에만 작동합니다.
