825mm F4.0 PRO - Obiettivo OLYMPUS - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Obiettivo fotografico
Marca	Olympus
Modello	825mm F4.0 PRO (M.Zuiko Digital ED 8-25mm F4.0 PRO)
Montatura	Micro Quattro Terzi
Lunghezza focale	8 - 25 mm (equivalente 35 mm: 16 - 50 mm)
Apertura massima	f/4.0
Apertura minima	f/22
Angolo di campo	107° - 47°
Costruzione ottica	10 gruppi, 16 lenti
Messa a fuoco	Autofocus / Manuale (AF/MF) con disinnesto manuale
Distanza minima di messa a fuoco	0,23 m
Diametro massimo	77 mm
Lunghezza	88,5 mm
Peso	411 g (senza paraluce né tappo)
Diametro del filtro	72 mm
Paraluce	Baionetta (a petalo)
Pulsante L-Fn	Sì, personalizzabile
Retrattile	Sì
Manutenzione	Soffiaggio e pulizia con panno ottico
Sicurezza	Non guardare il sole, non lasciare senza tappo
Accessori inclusi	Tappo anteriore, tappo posteriore, paraluce

Domande frequenti - 825mm F4.0 PRO OLYMPUS

Come pulire l'obiettivo?

Per pulire l'obiettivo, utilizzare una soffietto per rimuovere la polvere, quindi strofinare delicatamente con carta per la pulizia dell'obiettivo o un panno in microfibra. Evitare i solventi.

Qual è la distanza minima di messa a fuoco?

La distanza minima di messa a fuoco è di 0,23 m (23 cm) dal sensore. Ciò consente primi piani con un grandangolo.

Posso utilizzare filtri spessi o più filtri contemporaneamente?

L'uso di più filtri o filtri spessi può causare vignettatura (angoli scuri). Si consiglia di utilizzare un solo filtro di tipo standard.

Cosa fare se l'autofocus non funziona?

Controllare la posizione dell'anello di messa a fuoco. Se l'indicatore di distanza è visibile, l'obiettivo è in modalità MF (manuale). Ruotare l'anello per nascondere l'indicatore e tornare in modalità AF.

Come ritrarre l'obiettivo?

Ruotare l'anello dello zoom fino a quando il riferimento di retrazione (④) è allineato con il tratto « — ». Assicurarsi che l'obiettivo sia retratto prima di riporlo.

A cosa serve il pulsante L-Fn?

Il pulsante L-Fn (Lens Function) consente di bloccare l'autofocus quando premuto. È possibile assegnargli altre funzioni a seconda del corpo macchina utilizzato (consultare il manuale della fotocamera).

L'obiettivo è a tenuta stagna?

Il manuale non menziona guarnizioni di tenuta. Per l'uso in condizioni di umidità, si consiglia di prendere precauzioni aggiuntive.

Qual è la focale equivalente in 35 mm?

Grazie al fattore di conversione del Micro Quattro Terzi (x2), la gamma focale di 8-25 mm equivale a 16-50 mm in formato 35 mm.

Come montare il paraluce?

Allineare il riferimento del paraluce con quello dell'obiettivo e ruotarlo in senso orario fino allo scatto. Per rimuoverlo, premere il pulsante di sblocco e ruotare in senso contrario.

Posso utilizzare questo obiettivo con un flash?

Sì, ma la luce del flash può essere ostruita dall'obiettivo o dal paraluce, soprattutto alle focali corte. Si consiglia di utilizzare un flash esterno o di rimuovere il paraluce se necessario.

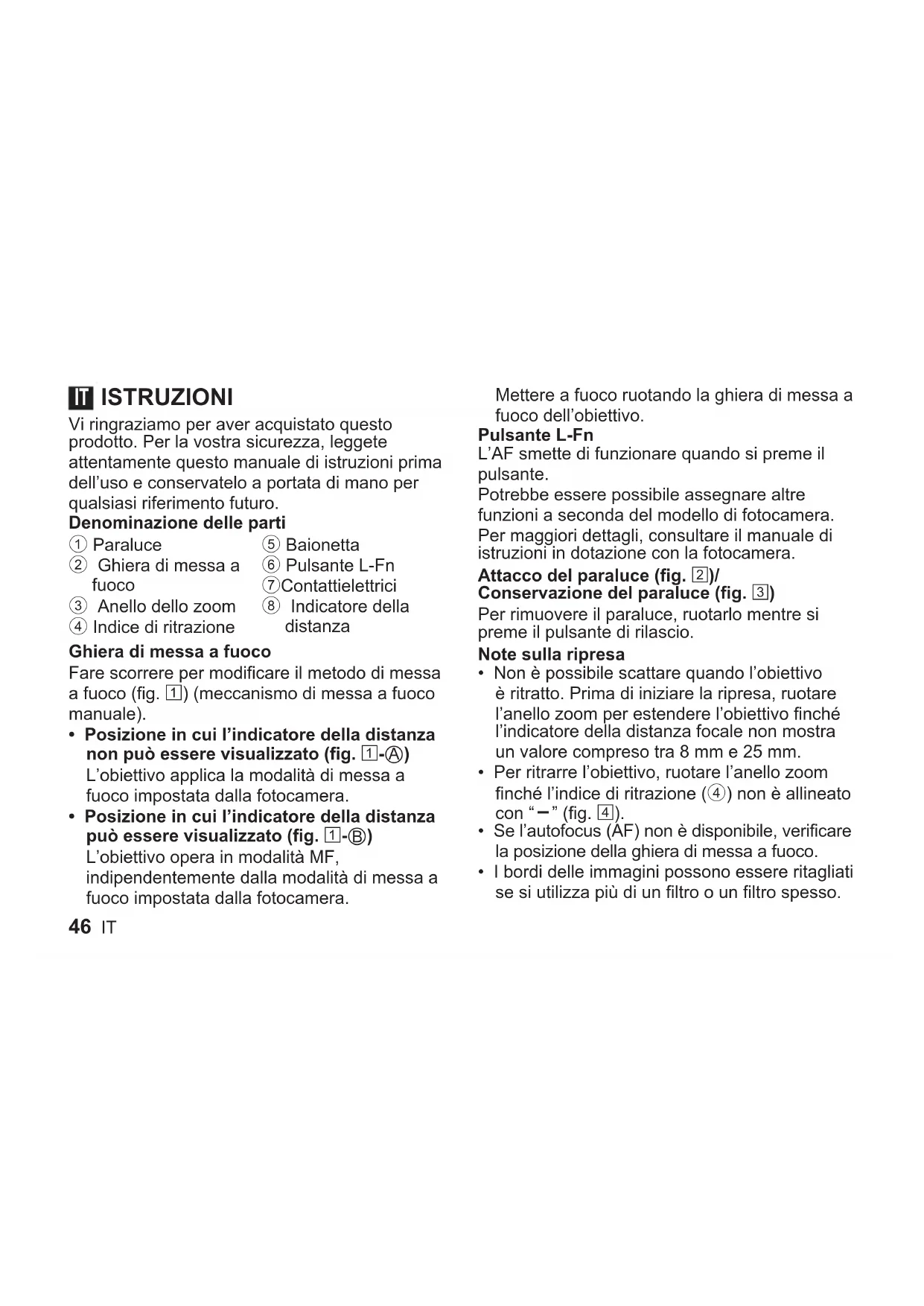

MANUALE UTENTE 825mm F4.0 PRO OLYMPUS

Vi ringraziamo per aver acquistato questo prodotto. Per la vostra sicurezza, leggete attentamente questo manuale di istruzioni prima dell'uso e conservatelo a portata di mano per qualsiasi riferimento futuro.

Denominazione delle parti

① Paraluce

② Ghiera di messa a fuoco

③ Anello dello zoom

④ Indice di ritrazione

Ghiera di messa a fuoco

Fare scorrere per modificare il metodo di messa a fuoco (fig. 1) (meccanismo di messa a fuoco manuale).

- Posizione in cui l'indicatore della distanza non può essere visualizzato (fig. 1-⑨)

L'obiettivo applica la modalità di messa a fuoco impostata dalla fotocamera.

- Posizione in cui l'indicatore della distanza può essere visualizzato (fig. 1-B)

L'obiettivo opera in modalità MF, indipendentemente dalla modalità di messa a fuoco impostata dalla fotocamera.

Mettere a fuoco ruotando la ghiera di messa a fuoco dell'obiettivo.

Pulsante L-Fn

L'AF smette di funzionare quando si preme il pulsante.

Potrebbe essere possibile assegnare altre funzioni a seconda del modello di fotocamera.

Per maggiori dettagli, consultare il manuale di istruzioni in dotazione con la fotocamera.

Attacco del paraluce (fig. 2)/

Conservazione del paraluce (fig. 3)

Per rimuovere il paraluce, ruotarlo mentre si preme il pulsante di rilascio.

Note sulla ripresa

• Non è possibile scattare quando l'obiettivo è ritratto. Prima di iniziare la ripresa, ruotare l'anello zoom per estendere l'obiettivo finché l'indicatore della distanza focale non mostra un valore compreso tra 8 mm e 25 mm.
• Per ritrarre l'obiettivo, ruotare l'anello zoom finché l'indice di ritrazione (④) non è allineato con “—” (fig. ④).
• Se l'autofocus (AF) non è disponibile, verificare la posizione della ghiera di messa a fuoco.

• I bordi delle immagini possono essere ritagliati se si utilizza più di un filtro o un filtro spesso.

• Se si utilizza un flash, il lampo del flash potrebbe essere ostacolato dal corpo del flash, dal paraluce, ecc.

• La distanza di messa a fuoco potrebbe cambiare quando il metodo di messa a fuoco viene commutato da MF ad AF/MF e quindi riportato su MF. Regolare nuovamente la distanza di messa a fuoco.
• L'indicatore della distanza è inteso solo come guida.
  • Non toccare i contatti elettrici sulle fotocamere.

Specifiche principali

Distanza focale : 8 mm – 25 mm (equivalente a obiettivo da 16 mm – 50 mm nel formato 35 mm)

Diaframma max : da f4,0

Angolo di campo : 107° – 47°

Configurazione

dell'obiettivo : 10 gruppi, 16 elementi

Diaframma : da f4,0 a f22

Campo di fotografia : da 0,23 m a ∞ (infinito)

Regolazione

messa a fuoco : Passaggio AF/MF

massimo) × 88,5 mm (lunghezza)

Peso : 411 g (esclusi paraluce e copertura anteriore)

Dimensione del filtro : ∅ 72 mm

Paraluce : Baionetta

* Le specifiche sono soggette a modifica senza preavviso o obbligo alcuno da parte del produttore.

Manutenzione

Togliere la polvere dall'obiettivo con un soffiatore per lenti (disponibile in commercio). Pulire delicatamente l'obiettivo con un panno per lenti.

Precauzioni: Da leggere con attenzione

Avvertenze: Misure di sicurezza

• Non osservare il sole attraverso l'obiettivo. Ciò potrebbe causare cecità o danni alla vista.
• Coprire sempre l'obiettivo con il copriobiettivo. Se la luce del sole converge attraverso l'obiettivo può provocare un incendio.
• Non puntare la fotocamera direttamente verso la luce del sole. La luce del sole convergerà nell'obiettivo e sarà concentrata nella fotocamera, causando una possibile anomalia di funzionamento o un incendio.

Micro Four Thirds e il logo Micro Four Thirds sono marchi di fabbrica o marchi di fabbrica registrati di OM Digital Solutions Corporation.

Per utenti in Europa

Questo simbolo (cassonetto con ruote, barrato, WEEE Allegato IV) indica la raccolta differenziata di apparecchiature elettriche ed elettroniche nei paesi dell'UE. Non gettate l'apparecchio nei rifiuti domestici. Usate i sistemi di raccolta rifiuti disponibili nel vostro paese.

Il produttore non potrà essere ritenuto responsabile per violazioni delle normative locali derivanti dall'uso di questo prodotto al di fuori del Paese o della regione di acquisto.

Il software di questo obiettivo può includere software di terzi. Qualsiasi software di terzi è soggetto a termini e condizioni, imposti dai proprietari o licenziatari di tale software, sotto i quali vi viene fornito tale software.

Tali termini e altre note relative al software di terzi, se presenti, sono disponibili nel file PDF con le note sul software reperibile all'indirizzo https://cs.olympus-imaging.jp/en/support/img/digicamera/download/notice/notice.cfm
