BEPW2000 - Idropulitrice BLACK & DECKER - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Idropulitrice
Marca	Black & Decker
Modello	BEPW2000
Potenza nominale	2000 W
Pressione massima	150 bar (2100 PSI)
Pressione nominale	105 bar (1523 PSI)
Portata nominale	5,8 L/min
Portata massima	7,5 L/min
Temperatura massima dell'acqua	50 °C
Lunghezza tubo ad alta pressione	6 m
Peso	3,2 kg
Alimentazione	Rete elettrica (230 V ~ 50 Hz)
Tipo di motore	Con spazzole
Protezione del motore	IPX5
Auto-innesco	Sì
Livello di potenza sonora garantito	93 dB(A)
Funzioni principali	Lavaggio ad alta pressione regolabile, applicazione detergente, risciacquo
Accessori inclusi	Bocchetta Turbo, bocchetta regolabile, bottiglia detergente, utensile per pulizia bocchetta
Manutenzione e pulizia	Pulire regolarmente il filtro di ingresso acqua e le bocchette
Sicurezza	Doppio isolamento, blocco grilletto, arresto automatico
Pezzi di ricambio e riparabilità	Pezzi originali disponibili; contattare un centro autorizzato
Informazioni generali	Solo uso domestico; non utilizzare su rete acqua potabile senza separatore

Domande frequenti - BEPW2000 BLACK & DECKER

Come avviare l'idropulitrice BEPW2000?

Assicurarsi che il tubo di aspirazione e il tubo ad alta pressione siano correttamente collegati, quindi collegare l'apparecchio. Aprire il rubinetto dell'acqua, quindi ruotare la manopola Accensione/Spegnimento sulla posizione Accensione. Premere il grilletto per spurgare l'aria prima di iniziare la pulizia.

Cosa fare se la pressione è bassa o irregolare?

Verificare che il rubinetto dell'acqua sia completamente aperto e che il filtro di ingresso acqua non sia ostruito. Pulire il filtro se necessario. Assicurarsi che il tubo di aspirazione non sia piegato o forato. Se il problema persiste, spurgare la pompa azionando il grilletto per alcuni secondi.

Come usare il detergente con questo apparecchio?

Installare la bottiglia del detergente fornita sull'impugnatura di spruzzatura. Utilizzare solo detergenti adatti alle idropulitrici. Applicare il detergente a bassa pressione lavorando dal basso verso l'alto sulle superfici verticali. Lasciare agire qualche minuto, quindi risciacquare ad alta pressione.

La bocchetta è otturata, come pulirla?

Spegnere e scollegare l'apparecchio. Chiudere l'arrivo dell'acqua e spurgare la pressione azionando il grilletto. Rimuovere la bocchetta e utilizzare l'utensile di pulizia fornito per rimuovere i detriti. Risciacquare la bocchetta con acqua pulita prima di rimetterla.

Posso usare l'idropulitrice con una prolunga elettrica?

Sì, ma utilizzare una prolunga omologata per esterni, di sezione sufficiente (almeno 1,5 mm²). Assicurarsi che la presa rimanga asciutta e sollevata da terra per evitare rischi di scosse elettriche.

Come riporre l'apparecchio dopo l'uso?

Spegnere e scollegare l'apparecchio. Chiudere il rubinetto dell'acqua e spurgare la pressione residua azionando il grilletto. Scollegare i tubi e svuotarli completamente. Avvolgere il cavo e il tubo, quindi riporre l'idropulitrice in un luogo asciutto, al riparo dal gelo (temperatura superiore a 4 °C).
Le bocchette possono essere riposte sulla lancia e l'impugnatura di spruzzatura si fissa sul retro dell'apparecchio.

Il motore non si avvia, cosa fare?

Verificare che l'apparecchio sia collegato e che l'interruttore Accensione/Spegnimento sia sulla posizione Accensione. Assicurarsi che il grilletto sia premuto (funge da interruttore di sicurezza). Se il problema persiste, provare un'altra presa elettrica e verificare che l'interruttore differenziale non sia scattato.

Che tipo di acqua posso usare?

Utilizzare acqua fredda pulita, a una temperatura massima di 50 °C. Non collegare mai l'apparecchio direttamente alla rete idrica potabile senza un separatore conforme alla norma IEC 61770 Tipo BA, poiché l'acqua passata attraverso l'apparecchio è considerata non potabile.

Posso usare la bocchetta Turbo per tutte le superfici?

La bocchetta Turbo è progettata per una pulizia abrasiva e deve essere usata con cautela. Non è raccomandata su superfici verniciate, legno o rivestimenti adesivi. Per superfici delicate, utilizzare la bocchetta regolabile con getto largo.

Cosa fare in caso di perdita d'acqua ai raccordi?

Stringere i raccordi allentati. Verificare che le guarnizioni O-ring o le rondelle di gomma siano in posizione e in buone condizioni. Se la perdita persiste a livello della lancia o della pompa, contattare un centro di riparazione autorizzato.

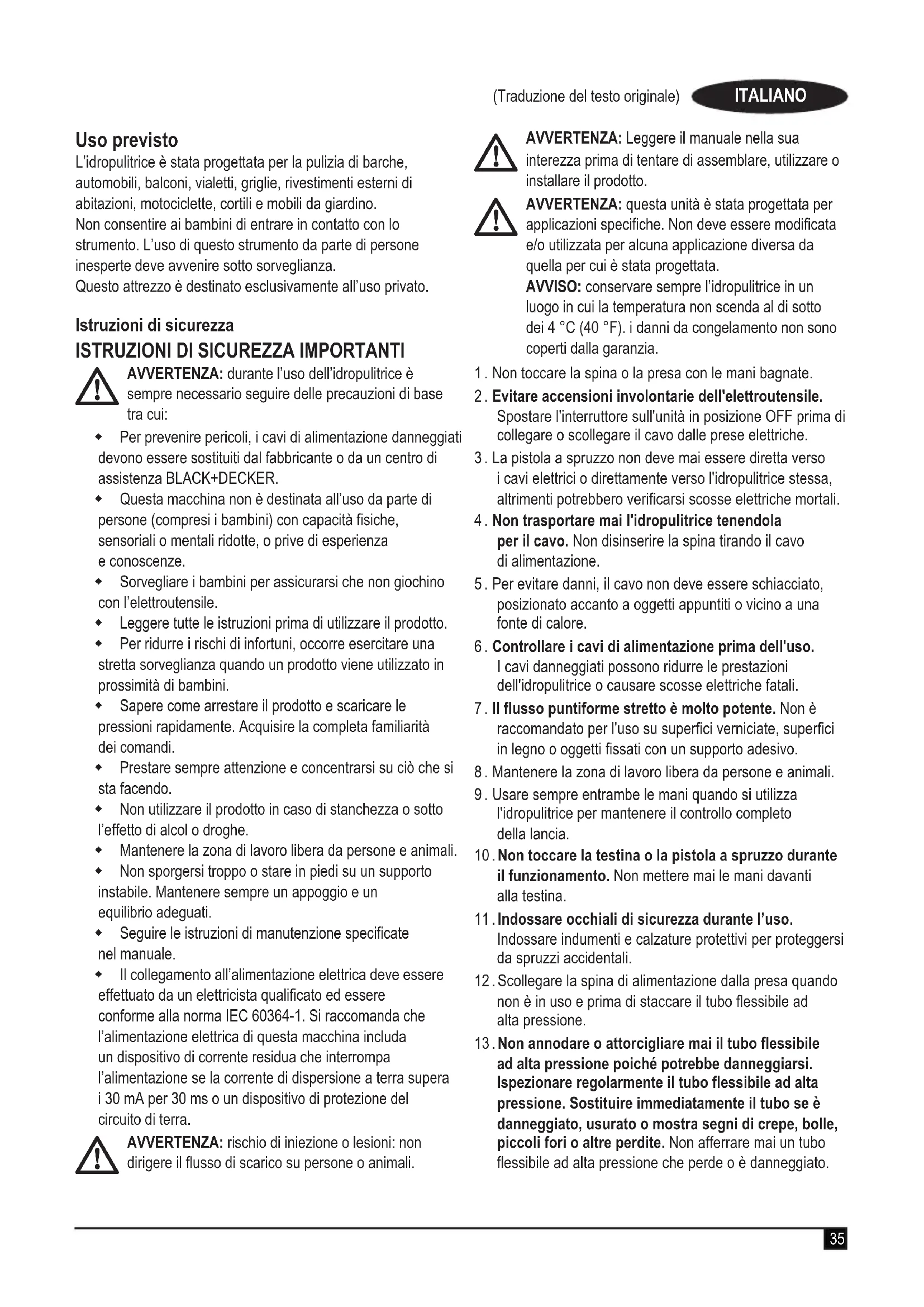

MANUALE UTENTE BEPW2000 BLACK & DECKER

L'idropultrice è stata progettata per la pulizia di barche, automobili, balconi, vialetti, griglie, rivestimenti esterni di abitatazioni, motociclette, cortili e mobili da giardino. Non consentire ai bambini di entrare in contatto con lo strumento. L'uso di quello strumento da parte di persona inesperte deve avvenire sotto sorveglianza.

Questo attrezzo è destinato esclusivamente all'uso privato.

Istruzioni di sicurezza

ISTRUZIONI DI SICUREZZA IMPORTANTI

AVVERTENZA: durante l'uso dell'idropulitrice è sempre necessario seguire delle precauzioni di base tra cui:

• Per prevenire pericoli, i cavi di alimentazione danneggiati devono essere sostituiti dal fabbricante o da un centro di assistenza BLACK+DECKER.
• Questa macchina non è destinata all'uso da parte di persona (compresi i bambini) con disponța fisiche, sensoriali o mentali ridotte, o prive di esperienza e conoscenze.
  Sorvegliare i bambini per assicurarsi che non giochino con l'elettroutensile.
  Leggere tutte le istruzioni prima diutilizzare il prodotto.
  Per ridurre i rischi di infortuni, occorre esercitare una stretta sorveglianza quando un prodotto viene utilizzato in prossimità di bambini.
• Sapere come arrestre il prodotto e scaricare le pressioni rapidamente. Acquisire la Completa familiaria dei comandi.
• Prestare sempre attenzione e concentrarsi su cui che si sta facendo.
  Nonutilizzare il prodotto in caso di stanchezza o sost o l'effetto di alcol o droghe.
  Mantenere la zona di lavoro libera da personne e animali.
• Non sporgersi troppo o stare in piedi su un supporto instabile. Mantenere sempre un appoggio e un equilibrio adeguati.
  Seguire le istruzioni di manutenzione specificato nel manuale.
• Il collegamento all'alimentazione elettrica deve essere effettuato da un elettricista qualificato ed essere conforme alla norma IEC 60364-1. Si raccomanda che l'alimentazione elettrica di questa macchina include un dispositivo di corrente residua che interrompa l'alimentazione se la corrente di dispersione a terra supera i 30mA per 30~ms o un dispositivo di protezione del circuito di terra.

AVVERTENZA: rischio di iniezione o lesions: non dirigere il flusso di scarico su persono o animali.

AVVERTENZA: Leggere il manuale nella sua interezza prima di tentare di assemblare, utilizzare o installare il prodotto.

AVVERTENZA: esta unità è stata progettata per applicazioni specifiche. Non deve essere modificata e/o utilizzata per alcuna applicazione diversa da quella per cui è stata progettata.

AVVISO: conservare sempre l'idropulitrice in un luogo in cui la temperature non scenda al di sotto dei 4^ (40^) . i danni da congelamento non sono coperti alla garanzia.

1. Non toccare la spina o la presa con le mani bagnate.
2. Evitare accensioni involontarie dell'elettROUTENSILE. Spostare l'interruttore sull'unità in posizione OFF prima di collegare o scollegare il cavo dalle prese elettriche.
3. La pistola a spruzzo non deve mai assere diretta verso i cavi elettrici o direttamente verso l'idropulitrice stessa, altrimenti potrebbero verificarsi scosse elettriche mortali.
4. Non trasportare mai l'idropulitrice tenendola per il cavo. Non disinserire la spina tirando il cavo di alimentazione.
5. Per evitare danni, il cavo non deve essere schiacciato, posizionato accanto a oggetti appuntiti o vicino a una fonte di calore.
6. Controllare i cavi di alimentazione prima dell'uso. I cavi danneggiati possono ridurre le prestazioni dell'idropulitrice o causare scosse elettriche fatali.
7. Il flusso puntiforme stretto è molto potente. Non è raccomandato per l'uso su superfici verniciate, superfici in legno o oggetti fissati con un supporto adesivo.
8. Mantenere la zona di lavoro libera da personne e animali.
9. Usare sempre entrambé le mani quando si utilizes l'idropulitrice per mantenere ilCONTROL completeness della lancia.
10. Non toccare la testina o la pistola a spruzzo durante il funzionamento. Non mettere mai le mani davanti alla testina.
11. Indossare occhiali di sicurezza durante l'uso.
    Indossare indumenti e calzature protettivi per proteggersi da spruzzi accidentali.
12. Scollegare la spina di alimentazione alla presa quando non è in uso e prima di staccare il tubo flessibile ad alta pressione.

13. Non annodare o attorcigliare mai il tubo flessibile ad alla pressione poiché potrebbe danneggiarsi. Ispezionare regolarmente il tubo flessibile ad alla pressione. Sostituire immediamente il tubo se è danneggiato, usurato o mia segni di crepe, bolle, piccoli fori o altre perdite. Non afferrare mai un tubo flessibile ad alla pressione che perde o è danneggiato.

14. Non utilizzato o conservare quello prodotto a temperature al di sotto di 40^ (4^) . I danni da congelamento non sono coperti alla garanzia.

15. Osservare attentamente tutte le istruzioni e le avventenze chimiche prima dell'uso. Utilizzare esclusivamente idropulitrici approbate. Non utilizzato candeggina, cloro o detergenti contenti acidi. Seguire sempre le raccomandazioni riportate sull'etichetta del produttore per un uso corretto dei detergenti. Proteggere sempre gli occhi, la pelle e l'apparato respiratorio dai detergenti.
16. L'idropulitrice non deve essere'utilizzata in aree in cui possono essere presenti vapori di gas. Una scintilla elettrica potrebbe causare un'esplosion o un incendio.
17. Per ridurre al minimo la quantità di acqua che penetrà nell'idropultrice, l'unità deve essere posizionata il più lontano possibile dal luogo di pulizia durante il funzionamento.
18. Per evitare scariche accidentali, la pistola a spruzzo deve essere fissata bloccando il grilletto quando non viene utilizzata.
19. Per consentire la libera circolazione dell'aria, l'idropulitrice NON deve essere coperta durante il funzionamento.
20. Non toccare, afferrare o tentare di coprire un piccolo foro o una perdita d'acqua simile sul tubo flessibile ad alta pressione. Il flusso d'acqua E ad alta pressione e penetrata nella pelle.
21. Utilizzare esclusivamente tubi e accessori classificati per una pressione superiore al PSI / Bar dell'idropulitrice. Non utilizzato mai con accessori o componenti di altri produttori.
22. Non manomettere mai le funzionalità di sicurezza di questo prodotto.
23. Non utiliser la macchina con parti mancanti, rotte o non autorizzate.
24. Non spruzzare mai liquidi infiammabili néutilizzare idropulitori in aree contenti polvere, liquidi o vapori combustibili.

AVVERTENZA: esta macchina è stata progettata per l'uso con il detergente fornito o consigliato dal produttore. L'uso di altri detergenti o prodotti chimici potrebbe influire negativamente sulla sicurezza della macchina.

AVVERTENZA: durante l'uso degli idropulitori, potrebbero formarsi aerosol. L'inalazione di aerosol cui quodesserere pericolosa per la salute.

AVVERTENZA: il getto ad alta pressione cui èsso pericoloso in caso di uso improper. Il getto non deve essere diretto contro persone, apparecchiature elettriche sotto tensione o la macchina stessa.

AVVERTENZA: non utilizzato la macchina nelle vicinanzi delle persone a meno che non indossino indumenti protettivi.

AVVERTENZA: non dirigere il getto contro se stessi o altri per pulire indumento calzature.

AVVERTENZA: rischio di esplosione - Non spruzzare liquidi inflammabili.

AVVERTENZA: gli idropulitori non devono essere utilizzati da bambini o da personale non addestrato.

AVVERTENZA: tubi flessibili, raccordi e accoppiamenti ad alta pressione sono importanti per la sicurezza della macchina. Utilizzare escludivamente tubi, raccordi e accoppiamenti consigliati dal produttore.

AVVERTENZA: per garantire la sicurezza della macchina, utilizzato esclusivamente ricambi originali del produttore o APPROVATI dal produttore.

AVVERTENZA: I'acqua che è passata attaverso i disgiuntori idraulici è considerata non potabile.

AVVERTENZA: la macchina deve essere scollegata alla fonte di alimentazione durante le operazioni di pulizia o manutenzione e durante la sostuzione delle parti.

AVVERTENZA: non utilizzato la macchina in caso di danneggiamento di un cavo di alimentazione o di parti importanti della macchina, ad es. dispositivi di sicurezza, tubi flessibili ad alta pressione, pistola a grilletto.

AVVERTENZA: prolunghe inadequate possono essere pericolose. Se viene utilizzata una prolonga, questa deve essere adatta per l'uso all'aperto e la connessione deve essere mantenuta asciutta e sollevata da terra. Si consiglia di eseguire esta operazione mediante un avvolgicavo che mantenga la presa ad almeno 60~mm dal suolo.

AVVERTENZA: spegnere sempre il sezonatore di rete quando si lascia la macchina incustodita.

AVVERTENZA: a seconda dell'applicazione, è possibile utilizzato testine schermate per la pulizia ad alla pressione, che riduranno drasticamente l'émissione di aerosol idrati. Tuttavia, non tutte le applicazioni consentono l'utilizzo di tale dispositivo. Se non è possible applicare testine schermate per la protezione dagli aerosol, potrebbe essere necessaria una maschera respiratoria di classe FFP 2 o equivalente, a seconda dell'ambiente di pulizia.

Sicurezza altrui

• Questo eletttroutensile non è stato progettato per l'impiego da parte di persone portatrici di handicap fisici, psichici o sensoriali di qualsiassi età, o di soggetti che non siano

in possesso della dovuta esperienza o conoscenza, salvo che siano seguite o opportunamente istruite sul suo impiego da parte di una persona responsable della loro sicurezza.
- I bambini devono essere sorvegliati per assicurarsi che non giochino con l'eletttroutensile.

Vibrazione

I valori di emissione di vibrazioni dichiarati, indicati nella sezione "Dati tecnici" e nella Dichiarazione di conformità, sono stati misurati in base al metodo di prova standard previsto alla normativa EN60335-2-79 e possono essere usati come parametri di confronto tra due utensili. Il valore di emissione di vibrationazione dichiarato può essere usato per una valutazione preliminare dell'esposizione.

AVVERTENZA: Il valore di emissione di vibratione durante l'impiego effettivo dell'idropulitrice cui variate da quello dichiarato a seconda delle modalità d'uso. Il livello di emissione di vibratione potrebbe superare il valore dichiarato.

Quando si valuta l'esposizione alla vibrazione per stabilire le misure di sicurezza richieste, in conformità alla normativa 2002/44/CE destinata alla protezione delle persone che usano regolarmente eletttroutensili nella svolgimento delle propria mansioni lavorative, è necessario prendere in considerazione le condizioni effettive di utilizzo e il modo in cui l'eletttroutensile viene usato, altre che tenere conto di tutte le componenti del ciclo operativo, vale a dire i periodi in cui l'eletttroutensile è spento, quelli in cui è acceso ma a riposo e quelli in cui viene effettivamente utilizzato.

Etichette sull'eletttroutensile

Sull'elettROUTensile sono presenti i seguenti simboli assieme al codice data:

Avvertenza! Per ridurre il rischio di lesioni personali l'utilizzatore deve leggere il manuale di istruzioni.

Utilizzare dispositivi di protezione per gli occhi.

Utilizzare protezione acustiche.

Macchina non adatta al collegamento alla rete idrica.

Potenza sonora garantita ai sensi della Direttiva 2000/14/CE. BEPW1300

Potenza sonora garantita ai sensi della Direttiva 2000/14/CE. BEPW1700

Potenza sonora garantita ai sensi della Direttiva 2000/14/CE. BEPW2000

Non dirigere mai il getto dell'acqua verso persone e animali né verso l'apparecchio o componenti elettrici

Sicurezza elettrica

Il doppio isolamento di cui è provvisto l'elettroutensile rende superfluo il filo di terra. Assicurarsi che la tensione della rete di alimentazione corrisponda al valoreindicato sulla targhetta dei valori nominali.

Caratteristiche

1. Tubo flessibile ad alta pressione
2. Lancia
3. Pulsante della testina
4. Impugnatura della pistola
5. Manopola della pistola
6. Blocco del grilletto
7. Grilletto di azionamento
8. Testina con getto da ventaglio a matita

9. Connettore tubo flessible

10. Filtro

11. Flacone del detergente

12. Applicatore del flacone del detergente
13. Pulsante di collegamento del tubo flessibile
14. Strumento di pulizia della testina
15. Testina turbo (BEPW2000)
16. Corpo dell'idropulitrice
17. Manopola di accensione/spegnimento
18. Impugnatura
19. Impugnatura retrattile (BEPW1700, BEPW2000)
20. Scarico dell'acqua ad alta pressione
21. Gancio fermacavo
22. Cavo di alimentazione

Assemblaggio e regolazioni

AVVERTENZA: Prima di tentare di eseguire una qualiasi delle seguenti operazioni, assicurarsi che l'elettROUTensile sia spento e scollegato alla presa di corrente.

Fissaggio dell'impugnatura della pistola (Fig. B)

1. Per collegare l'impugnatura della pistola (4) alla lancia (2), inseire la parte terminale dell'impugnatura della pistola sulla parte terminale della lancia.
2. Premere e ruotare l'impugnatura della pistola in senso antiorario per bloccarla in posizione.

Fissaggio del tubo flessibile ad alta pressione (Fig. C)

AVVISO: non tirare mai il tubo flessibile ad alta pressione o il tubo di alimentazione dell'acqua per spostare l'idropulitrice. Ciò potrebbe danneggiare il tubo e/o l'ingresso della pompa e/o l'uscita della pompa.

1. Per collegare il tubo flessibile ad alta pressione (1) all'impugnatura della pistola (4), premere il pulsante di collegamento del tubo flessibile (13) facendo scattare in posizione la parte terminale del tubo flessibile (23) nell'impugnatura della pistola. Rilasciare il pulsante di collegamento del tubo flessibile quando l'estremità del tubo flessibile è scattata in posizione.
2. Per collegare il tubo flessibile ad alta pressione all'idropulitrice (16), avvitare il collare del tubo flessibile (24) sullo scarico dell'acqua ad alta pressione (20).

NOTA: srotolare il tubo flessibile ad alta pressione prima dell'installazione per evitare attorcigliamenti.

NOTA: durante l'installazione del tubo di aspirazione, evitare di avvitare il raccordo con i filetti non allineati. Ciò provocherebbe la fuoriuscita di acqua.

Fissaggio del tubo per irrigazione da giardino (Fig. D, K2)

NOTA: prima di collegare il tubo per irrigazione da giardino all'idropulitrice,fare scorrere l'acqua attraverso il tubo per trenta secondi in modo da eliminare eventuali detriti alla sua imboccatura.

1. Per collegare il tubo per irrigazione da giardino all'idropulitrice (16), avvitare il filtrio (10) allo scarico dell'acqua ad alla pressione (25).
2. Collegare il tubo per irrigazione da giardino al connettore del tubo flessibile (9) allentando la vite del connettore del tubo da giardino e fissando il tubo al connettore. Collegare il tubo per irrigazione da giardino al connettore del tubo (9) by avvitando il tubo da giardino al connettore.
3. Fissare il tubo per irrigazione da giardino (28) montato sul connettore al filtrò (10) finché non scatta in posizione.

NOTA:ippo I'uso, scollegare sempre il tubo per irrigazione da giardino.

Collegamento degli ugelli (Fig. A, E)

PERICOLO: Rischio di lesions da iniezione di liquido. Non dirigere il flusso di scarico verso persona, cute non protetta, occhi o animali. Potrebbero verificarsi gravi lesions personali.

AVERTENZA: eventuali oggetti scagliati in aria potrebbero causare il rischio di gravi lesioni personali. NON tentare diambiare la testina nelle l'idropulitrice è in funzione. Spagnere l'idropulitrice prima diambiare la testina.

1. Per collegare una testina alla lancia (2), premere il pulsante della testina (3) sulla lancia e insere la testina adatta.
2. Rilasciare il pulsante per bloccare la testina in posizione.
3. Dare uno strattone deciso alla testina per assicurarsi che sia bloccata in posizione.

Testina con getto da ventaglio a matita

Regolazione dell'apertura del getto a ventaglio (Fig. E1, E2)

L'angolo di spruzzo che fuoriesce alla lancia può essere regolato ruotando la testina. Questo variera il ventaglio di spruzzatura da un getto ad alto impatto stretto di circa 0^ a un getto a ventaglio ampio di 60^ .

Un ampio ventaglio distribuisce l'impatto dell'acqua su un'area più ampia, garantendo un'eccellenente azione pulente con un rischio ridotto di danni alla superficie. Superfici ampie sono essere pulite più rapidamente utilizzato un ventaglio ampio. Un getto a matita sottile distribuisce l'impatto dell'acqua in un'rea concentrata, determinando un'elevata forza di impatto sulla superficie di pulizia. Utilizzare un getto a matita sottile per una pulizia profonda in un'rea concentrata.

Tuttavia,utilizzarlo con cautela,poiché potrebbe danneggiare alcune superfici.

Fissaggio del flacone del detergente (Fig. J4)

Per collegare il flacone del detergente (11) all'impugnatura della pistola (4), inseire la parte terminale del flacone del detergente all'interno dell'impugnatura della pistola e ruotare il flacone del detergente in senso antiorario per bloccarlo in posizione.

NOTA: la lancia e il flacone del detergente non possono essere inseriti contemporaneamente.

NOTA: il flacone del detergente deve essere posizionato molto in sull'acupamento. Non posizionare il flacone del detergente sulla lancia. Non posizionare il flacone del dilettato.

Testina con getto da ventaglio a matita	Per una pulizia delicata di superfici ampie.
Testina turbo Per la pulizia abrasiva. (Inclusa esclusivamente con il modello BEPW2000)

Funzionamento

AVVERTENZA: Per ridurre il rischio di gravi lesionsi personali, spegnere l'elettroutensile e staccare la spina dalla presa di corrente prima di eseguire qualsiasi regolazione o rimozione/ installatione di dotazioni o accessori. Un avvio accidentale potrebbe provocare lesioni a persone.

Posizione corretta delle mani (Fig. F)

AVVERTENZA: al fine di ridurre il rischio di lesioni personali gravi, tenere le mani SEMPRE nella posizione corretta, illustrata in figura.

AVVERTENZA: per ridurre il rischio di lesioni personali gravi, mantenere SEMPRE l'eeltroutensile con presa sicura per prevenir reazioni improvvise.

La posizione corretta delle mani richiede una mano sulla manopola della pistola (5) e l'altra mano sull'impugnatura della pistola (4).

Idropulizia

Preparazione della superficie per la pulizia

• Rimuovere oggetti dall'area che potrebbero create un pericolo come glacattoli o mobili da esterno.
• Assicurarsi che tutte le porte e le finestre siano chiuse ermeticamente.
• Proteggere tutte le piante e gli alberi presenti nell'area adiacente con un telo antigoccia assicurandosi che non siano danneggiati da un'eccessiva nebulizzazione.
• Pre-risciacquare la superficie da pulire con acqua pulita.
• Utilizzare esclusivamente detergenti formulati per idropulitori.
• Testare sempre il detergente in un'area molto apparscende, prima dell'uso.

Preparazione dell'idropulitrice per l'uso

PERICOLO: Rischio di lacerazione e lesioni da iniezione di liquido. Quando si utilizza l'impostazione ad alta pressione, NON permettere che il getto ad alta pressione venga a contatto con la cute non protetta, con gli occhi o con animali. Potrebbero verificarsi gravi lesioni personali.

ATTENZIONE: Prima dell'uso:

1. Collegare il tubo per irrigazione da giardino a una rete idrica. L'acqua può essere prelevata da un rubinetto o da

(Traduzione del testo originale)

ITALIANO

un'altra fonte d'acqua. Consultare Autoadescamento in Preparazione dell'idropulitrice per l'uso.

1. Collegare il tubo flessibile ad alta pressione all'idropulitrice e all'impugnatura della pistola. Per istruzioni su come collegare il tubo flessibile ad alta pressione all'idropulitrice e all'impugnatura della pistola, consultare Fissaggio del tubo flessibile ad alta pressione in Assemblaggio e regolazioni.
2. Collegare il tubo per irrigazione da giardino all'idropulitrice. Per leindicazioni su come collegare l'idropulitrice alla fonte di alimentazione idrica, consultare il paragrafo Collegamento del tubo per irrigazione da giardino nella sezione dedicata a Assemblaggio e regolazioni.
3. Inserire il cavo di alimentazione in una presa di alimentazione adeguata.

Preparazione dell'impugnatura della pistola (Fig. A) IMPORTANTE: prima di accendere l'idropulitrice, disinserire il blocco del grilletto (6) e premere il grilletto (7).

1. Disinserire il blocco del grilletto di azionamento (6).
2. Premere il grilletto di azionamento (7). Tenere premuto il grilletto per 30 secondi per eliminare l'aria dal sistema.
3. Se è ancorta presente aria nel getto d'acqua, continuare a far scorrere l'acqua atraverso l'impugnatura della pistola.

Collegamento idrico

AVERTENZA: Ai sensi delle norme vigenti, l'apparecchio non deve mai essere collegato a una rete dell'acqua potabile alla un disconnettore. Utilizzare un disconnettore idraulico di tipo BA con norma IEC 61770.

L'acqua che passaattraverso il disconnettore non è più acqua potabile.

• Rispettare le normative della propria azienda di approvvigionamento idrico.
• Tutti i tubi di collegamento devono essere dotati di giunti adeguatamente sigillati.
• Assicurarsi che il tubo di alimentazione abbia un diametro di almeno 12,7 mm e sua rinsforzato.
• L'apparecchio non deve mai essere utilizzato sulla fornitura dell'acqua potabile perché una valvola di non ritorno. L'acqua che è passataattraverso la valvola di non ritorno è considerata non potabile.

Pulizia di una superficie (Fig. A)

1. Per arrivare l'idropulitrice, ruotare la manopola di accensione/spegnimento (17) in posizione ON.
2. Verificare che il rubinetto dell'acqua sia aperto o utilizzare qualiasi另一tra fonte d'acqua in modo che venga fornita acqua al corpo dell'idropulitrice.

ITALIANO

Traduzione del testo originale

1. L'angolo di inclinazione più indicato per sprezzare l'acqua contro una superficie da pulire è 45^ .

-La testina tende a far si che le particelle di sporco si incastrino nella superficie.

-Quando si lavora su superfici verticali, è meglio applicare il detergente procedendo dal basso verso l'alto, in modo da evitare che il detergente scivoli verso il basso e provochi la formazione di striature.

1. Per disinserire l'impugnatura della pistola, rilasciare il grilletto.

NOTA: un'ecccessiva pressione della pompa cui èssere il risultato di una testina ostruita. Prima di tentare di rimuovero un'ostruzione da una testina, spegnere sempre l'idropulitrice e scollegare l'unità.

Detergenti (Fig. J1, J2, J3, J4)

Per i passaggi su come fissare il flacone del detergente/sapore, consultare Fissaggio del flacone del detergente in Assemblaggio e regolazioni.

L'utilizzo di detergenti più ridurre drasticamente i tempi di pulizia e favorire la rimozione di macchie difficili. Alcuni detergenti sono stati personalizzati per l'uso dell'idropulitrice in attività di pulizia specifiche.

Il potere pulente dei detergenti deriva alla loro applicazione su una superficie e dando ai prodotti chimici il tempo di abbattere lo sporco e la sporcizia. I detergenti funzionano meglio se applicati a Bassa pressione.

La combinazione di azione chimica e risciacquo ad alta pressione è molto efficace.

Sulle superfici verticali, applicare il detergente partendo dal basso e procedendo verso l'alto. Questo impedisce al detergente di scivolare verso il basso e causare aloni. Anche il risciacquo ad alla pressione dovrebbe procedere dal basso verso l'alto. Sulle macchie particolaremente ostinate, potrebbe essere necessario utilizzato una spazzola in combinazione con detersivi e risciacquo ad alla pressione.

Spostamento dell'idropulitrice (Fig. A)

1. Spagnere l'idropulitrice (16) ruotando la manopola di accensione/spegnimento (17) in posizione OFF e quando disattivare l'erogazione dell'acqua.
2. Puntare la lancia ( 2 ) in una direzione sicura e tirare il grilletto ( 7 ) per rilasciare la pressione dell'acqua residua.
3. Quando la lancia è Completely vuota, sollevare l'idropulitrice per il manico (18).

Spegnimento (Fig. A, D)

1. Spagnere l'idropulitrice (16) ruotando la manopola di accensione/spegnimento (17) in posizione OFF e scollegare il cavo alla presa.

2. Spagnere l'acqua dal rubinetto o scollegarlo da qualsiasi altra fonte d'acqua.

3. Scaricare la pressione residua premendo il grilletto di azionamento (7) fino a quando non uscirà più acqua alla lancia (2).

4. Inserire il blocco del grilletto della pistola (6).
5. Scollegare il tubo per l'irrigazione da giardino (28) alla presa d'acqua (25).
6. Scollegare il tubo flessibile ad alta pressione (1) dallo scarico dell'acqua ad alta pressione (20) e dal tubo di scarico.

1. Collegare il tubo di ingresso all'idropulitrice. Consultare Fissaggio del tubo per irrigazione da giardino in Assemblaggio e regolazioni.
2. Posizione are l'estremità libera del tubo flessibile con il filtrato attaccato nella fonte d'acqua alternativa (es. secchio, ecc.)
3. Collegare il tubo flessibile ad alta pressione all'impugnatura della pistola. Consultare Fissaggio del tubo flessibile ad alta pressione in Assemblaggio e regolazioni.
4. Inserire il corpo dell'idropulitrice in una sorgente di alimentazione.
5. Azionare l'idropulitrice ruotando la manopola di accensione/spegnimento in posizione ON.
6. Spagnere I'idropulitrice non appena I'acqua fluoriesce dal tubo di uscita dell'unità.
7. Disinserire il corpo dell'idropulitrice alla sorgente di alimentazione.
8. Assemblare il tubo flessibile ad alta pressione al tubo di uscita della pompa.
9. Inserire il corpo dell'idropulitrice in una sorgente di alimentazione.
10. Azionare l'idropulitrice ruotando la manopola di accensione/spegnimento in posizione ON.
11. Azionare il grilletto dell'impugnatura della pistola per iniziare il lavoro di pulizia.

Manutenzione

Questo eletttrutensile BLACK+DECKER è stato progettato per funzionare a lungo con una manutenzione minima. Prestazioni sempre soddisfacenti dipendono da una cura appropriata e da una pulizia regolare.

Avvertenza! Prima di eseguire interventi di manutenzione sull'elettroutensile.

Le prese di ventilazione dell'elettroutensile devono essere pulite regolarmente con un pennello morbido o un panno asciutto.
L'alloggiamo del motore delve essere pulito periodicamente con un panno umido. Non usare sostanze abrasive o detergenti a base di solventi.

Pulizia

Pulizia della testina (Fig. A, G)

Se la testina dovesse intasarsi per via di corpi estranei, come la sporcizia, si potrebbe sviluppare una pressione eccessiva. Se la testina dovesse ostruirsi o restrangersi parzialmente, la pressione della pompa inizIERA a pulsare. Pulisci immediatamente la testina utilizzato il detergente per testine.

1. Spagnere e scollegare l'idropulitrice (16).
2. Disattivare l'erogazione dell'acqua.
3. Premere il grilletto di azionamento (7) sull'impugnatura della pistola (4) per scaricare la pressione dell'acqua.
4. Rimuovere la testina alla lancia (2) premendo il pulsante (3).
5. Utilizzato lo strumento di pulizia della testina (14), rimuovere eventuali detriti alla testina.
6. Fare scorrere dell'acqua attraverso la testina prelevandola da un rubinetto o dal tubo per irrigazione da giardino.

Pulizia del filtrlo (Fig. A, L)

Ispezionare il filtro (10) prima di ciascun utilizzato e pulire se necessario. Rimuovere l'elemento del filtrto e farlo scorrere molto l'acqua pulita per rimuovere eventuali detriti.

Stoccaggio (Fig. H, I)

• Conservare in un luogo asciutto e coperto a una temperatura superiore allo zero. CONSERVARE AL CHIUSO.
• Svuotare sempre completeness l'acqua dal tubo flessibile ad alta pressione, dall'idropulitrice, dalle testine e alla lancia.
• Le testine possono essere riposte nell'unità come indicato in Fig. H. NOTEA: le testine turbo (BEPW2000) o con getto da matita a ventaglio possono essere riposte nella lancia.
• Il cavo di alimentazione può essere riposto arrotolato e fissato con il gancio di fissaggio del cavo (21) come migliorato in Fig. 1.
• Il tubo flessibile ad alta pressione (1) può essere riposto arrotolato e fissato sull'impugnatura (18) con l'aiuto del gancio e della cinghia di chiusura (27) come indicato in Fig. 1.
• La lancia (4) cui estere riposta sulla parte posteriori dell'unità utilizzando la staffa (26) come indicato in Fig. 1.
• La lancia (2) può essere riposta sul retro dell'unità utilizzando la staffa (26) come indicate in Fig. 1.

Tutela ambientale

Raccolta differenziata. I prodotti e le batterie contrassegnati con quello symbolo non devono essere smaltiti con i rifiuti domestici normali.

I prodotti e le batterie contengono materiali che sono essere recuperati o riciclati, riducendo la richiesta di materie prime. Riciclare i prodotti elettrici e le batterie attenendosi alle disposizioni locali vigenti. Ulteriori informazioni sono disponibili all'indirizzo www.2helpU.com.

Dati tecnici

BEPW1300 BEPW1700 BEPW2000
Tipo 1 1 1
Potenza	1300 W 1700 W	2000 W
Portata nominale	5,2 L/min 5,5 L/min 5,8 L/min
Portata max.	6,6 L/min 6,8 L/min 7,5 L/min
Pressione nominale (Bar/PSI/ MPa)	74 / 1073 / 7,4 83,5 / 1211 / 8,35	105 / 1523 / 10,5
Pressione max (Bar/PSI/MPa)	110 / 1600/ 11 125 / 1800 / 12,5	150 / 2100 / 15
Temp acqua 50 ° C 50 ° C 50 ° C
Alimentazione acqua	Acqua pulita fredda	Acqua pulita fredda	Acqua pulita fredda
Livello di potenza sonora garantita LWA dB(A)	92 91 93
Pressione di ingressso massima MPa	1,0 1,0 1,0
Protezione del motore	IPX5	IPX5	IPX5
Tipo di motore	Con spazzola Con spazzola Con spazzola
Pompa	Alluminio	Alluminio	Alluminio
Autoadescamento	Si	Si	Si
Lunghezza del tubo	3M 6M 6M
Filtro integrato	Si	Si	Si
Peso	4,9 KG	6.3 KG	8.2 KG
Forza repulsiva della pistola alla pressione massima	21N	21N	21N

Dati di test N&V:

BEPW1300:

Livello di pressione sonora di emissione L_PA : 77,0 dB(A);

K = 3,0dB(A)

Livello di potenza sonora misurata: L_W A : 89,0 dB(A);

K = 2,8dB(A)

Valore di emissione delle vibrazioni ah: inferiore a 2,5m / s^2

K=0,6 m/s²

BEPW1700:

Livello di pressione sonora di emissione L_PA : 75 dB(A);

K = 3 dB(A)

Livello di potenza sonora misurata: L_WA : 88 dB(A);

K=2,2dB(A)

Valore di emissione delle vibrazioni ah: inferiore a 2,5m / s^2

K=0.5m/s²

BEPW2000:

Livello di pressione sonora di emissione L_PA : 78 dB(A);

K=3,0 dB(A)

Livello di potenza sonora misurata: L_WA : 91,0 dB(A);

K = 1,4 dB(A)

Valore di emissione delle vibrazioni ah: inferiore a 2,5m / s^2

K=0.6 m/s²

Dichiarazione di conformità CE

DIRETTIVA MACCHINE

Black & Decker dichiara che i prodotti descritti nella sezione

"Dati tecnici" sono conformi alle seguenti norme:

2006/42/CE, EN60335-1:2012+A11:2014+A13:2017+A1:2019

+A14:2019+A2:2019, EN60335-2-79:2012.

2000/14/CE, Allegato V

BEPW1300:

Livello di potenza sonora misurata: L_WA : 89,0 dB(A);

K=2.8 dB(A)

Livello di potenza sonora garantita L_WA : 92 dB(A)

BEPW1700:

Livello di potenza sonora misurata: L_WA : 88 dB(A);

K=2.2 dB(A)

Livello di potenza sonora garantita L_W / A91 dB(A)

BEPW2000:

Livello di potenza sonora misurata: L_WA:91,0dB(A) K = 1,4dB(A)

Livello di potenza sonora garantita L_WA : 93 dB(A)

Questi prodotti sono conformi alla Direttive 2014/30/UE e

2011/65/UE. Per ulteriori informazioni, contattare Black &

Decker al seguente indirizzo oppure consultare l'ultima di

copertina del manuale. Il firmatario è responsable della

redazione del presente documento technique e rilascia la

presente dichiarazione per conta di Black & Decker.

Paeck Dcpuech

Patrick Diepenbach

Direttore generale, Benelux

Black and Decker,

Black & Decker è sicura della qualità dei propri prodotti e offre

ai consumatori una garanzia di 24 mesi alla data

di acquisito. Il presente certificato di garanzia è

complementare ai diritti legali e non li pregiudica in alcun

modo. La garanzia è valida nei territori degli Stati membrì

dell'Unione Europea, dell'EFTA (Associazione europea di

libero scambio) e del Regno Unito.

Per attivare la garanzia, la richiesta di intervento e

riparazione in garanzia delve essere effettuata in accordo

con i Termini e condizioni Black&Decker e sare necessario

presentare la prova di acquisto al venditore o all'agente

di riparazione autorizzato. I Termini e condizioni della

garanzia Black & Decker di 2 anni e la sede dell'agente di

riparazione autorizzato più vicino sono consultabili online

all'indirizzo www.2helpU.com, oppure è possible contattare

I'ufficio Black & Decker di zona all'indirizzo indicato in

questo manuale.

Visitare il loro site www.blackanddecker.it per registrar

il nuovo prodotto Black & Decker e riceveve gli aggiornamenti

su nuovi prodotti e offerte speciali.

GUIDA ALLA RISOLUZIONE DEI PROBLEMI

AVVERTENZA: Rischio di utilizzo non sicuro. Prima di eseguire la manutenzione sull'unità, scollegare o disconnettere l'alimentazione elettrica, chiudere l'erogazione dell'acqua, scaricare la pressione residua e innestare il blocco dell'impugnatura della pistola a spruzzo.

PROBLEMCAUSA RIMEDIO

Il motore non parte. L'unità non è collegata a una presa di corrente.
	L'interruttore ON/OFF è in posizione OFF. Ruotare l'interruttore in posizione "ON".
	Il grilletto della lancia non viene premuto. Premere il grilletto con l'interruttore in posizione "ON".
L'unità non raggiunge l'alta pressione.	Rubinetto dell'acqua non completamente aperto.
	Filtro di ingressso dell'acqua intasato. Rimuovere il filtrto e sciacquare per pulire.
	Ugello usurato. Sostituirlo con un nuovo ugello.
	La pompa aspira aria. Controllare che i tubi e i raccordi siano a tenuta d'aria. Spagnere la macchina e spurgare la pompa premendo la pistola a grilletto finché dall'ugello non fuiesce un flusso d'acqua costante.
	Erogazione dell'acqua ostruita.
	L'unità non è autoadescata correttamente. Consultare Autoadescamento in Assemblaggio e regolazioni.
La pressione di uscita varia da alta a bassa.	Erogazione di acqua in ingressso insufficiente.
	La pompa aspira aria. Controllare che i tubi e i raccordi siano a tenuta d'aria. Spagnere la macchina e spurgare la pompa premendo la pistola a grilletto finché dall'ugello non fuiesce un flusso d'acqua costante.
	Schemo di ingressso dell'acqua intasato. Per sbloccare, risciacquare con acqua.
	L'ugello di scarico è ostruito. Soffiar o rimuovere i detriti.
Perdite nel raccordo del tubo da giardino.	Raccordi allentati. Serrare i raccordi.
	Rondella in gomma mancante/usurata. Sostituire la rondella nell'adattatore del tubo flessibile.
Perdita alla lancia a spruzzo.	Lancia a spruzzo non collegata in modo correto. Inserire la lancia nell'impugnatura della pistola a spruzzo. Premere e roture per bloccare la lancia in posizione.
	Rottura dell'O-ring. Contattare il proprio rivenditore di zona.
Rumore excessivo alla pompa.	La pompa aspira aria. Controllare che i tubi e i raccordi siano a tenuta d'aria. Spagnere la macchina e spurgare la pompa premendo la pistola a grilletto finché dall'ugello non fuiesce un flusso d'acqua costante.
La pompa perde acqua.	Raccordi allentati. Controllare che tutti i raccordi siano ben saldi.
	Le guarnizioni dell'acqua sono danneggiate o usurate. Contattare il proprio rivenditore di zona.
Perdite d'olio.	Le guarnizioni dell'olio sono danneggiate o usurate. Contattare il proprio rivenditore di zona.
Il motore ronza ma non parte.	Tensione di alimentazione inferiore al minimo. Verifica che su quello circuito si in funzione solo l'idropulitrice.
	Pressione residua nelsystema. Spagnere l'unità, premere il grilletto sulla lancia per rilasciere la pressione, quindi accendere l'unità.
	Perdita di tensione dovuta alla prolonga. Collegare direttamente alla presa.
	Idropulitrice non utilizzata per lunghi periodi. Contattare il proprio rivenditore di zona.
Assenza di detergente.	Il contentatore del detergente è vuoto. Aggiungere altri detergente.
	Flacone del detersivo o tubo di aspirazione non collegati correttamente.
	Il detergente è troppo denso. Utilizzato solo detergenti consigliati per l'uso nelle idropulitrici.
	Il filtrato sul tubo di aspirazione del detergente è ostruito. Far scorrere l'acqua caldaattraverso il filtrato per rimuovere i detriti.
	Tubo di aspirazione del detergente danneggiato o ostruito. Rimuovere l'obstruzione o sostituire il tubo di aspirazione del detergente.
	L'ugello di scarico è ostruito. Soffiar o rimuovere i detriti.

Bedoeld gebruik
