Tipo di prodotto	Proiettore DLP 4K
Marca	BenQ
Modello	HT9050
Risoluzione nativa	3840 x 2160 (4K UHD)
Luminosità	2000 lumen ANSI
Rapporto di contrasto	100.000:1
Tecnologia di visualizzazione	DLP
Sorgenti luminose	Lampada UHP 240W
Durata della lampada	4000 ore (modalità normale) / 10000 ore (modalità economica)
Dimensioni (L x l x H)	470 x 200 x 550 mm
Peso	16 kg
Alimentazione	AC 100-240V, 50/60Hz, 5A
Consumo elettrico	500 W (massimo)
Funzioni principali	HDR10, HLG, 3D (DLP Link), keystone verticale e orizzontale, zoom 1.6x, spostamento dell'obiettivo (verticale ±60%, orizzontale ±23%)
Manutenzione e pulizia	Pulire il filtro dell'aria ogni 500 ore; sostituire la lampada dopo esaurimento; pulire l'obiettivo con un panno morbido e asciutto.
Sicurezza	Installazione a soffitto solo da parte di un professionista qualificato; non ostruire le ventilazioni; evitare umidità e polvere.
Ricambi e riparabilità	Lampada di ricambio (modello BenQ 5J.J9D05.001), filtro dell'aria (modello BenQ 5J.J9D05.002), kit di montaggio a soffitto incluso; indice di riparabilità stimato 6.5/10.
Contenuto della confezione	Proiettore, telecomando con batterie, cavo di alimentazione, cavo HDMI, guida per montaggio a soffitto, kit di fissaggio.

Domande frequenti - HT9050 BENQ

Quali sono le dimensioni del proiettore BenQ HT9050?

Le dimensioni del proiettore sono di circa 470 mm di larghezza, 200 mm di altezza e 550 mm di profondità (L x l x H).

Il BenQ HT9050 supporta l'HDR?

Sì, supporta HDR10 e HLG per una qualità dell'immagine migliorata.

Come installare il supporto di montaggio a soffitto?

L'installazione deve essere eseguita da un professionista qualificato. Il supporto si fissa al soffitto utilizzando tasselli ad espansione e viti. Assicurarsi che il soffitto possa sostenere almeno 4 volte il peso totale del proiettore e del supporto.

Che tipo di lampada utilizza l'HT9050 e come sostituirla?

Utilizza una lampada UHP 240W. Per sostituirla, spegnere il proiettore, scollegarlo, attendere il raffreddamento, quindi aprire il vano della lampada e sostituirla con una nuova (modello BenQ 5J.J9D05.001).

Il proiettore è compatibile con il 3D?

Sì, è compatibile con il 3D tramite la tecnologia DLP Link. Avrete bisogno di occhiali attivi compatibili DLP Link.

Come pulire il filtro dell'aria?

Il filtro dell'aria deve essere pulito ogni 500 ore di utilizzo. Rimuovere il filtro, lavarlo in acqua tiepida con un detergente delicato, risciacquare e lasciare asciugare completamente prima di rimetterlo in posizione.

Qual è la distanza di proiezione minima per un'immagine di 120 pollici?

Con lo zoom 1.6x, la distanza di proiezione per un'immagine di 120 pollici è di circa 3 a 4,8 metri a seconda del livello di zoom.

Il proiettore dispone di un altoparlante integrato?

Sì, è dotato di un altoparlante stereo da 10 W, ma per un'esperienza ottimale si consiglia di utilizzare un sistema audio esterno.

Cosa fare se l'immagine è deformata o inclinata?

Utilizzare le funzioni di correzione keystone verticale e orizzontale nel menu OSD, oppure regolare fisicamente l'angolo di inclinazione del proiettore tramite il supporto di montaggio (±20°).

Dove posso trovare il manuale di istruzioni completo?

È possibile scaricare il manuale completo in formato PDF sul sito notice-facile.com o sul sito ufficiale di BenQ.

MANUALE UTENTE HT9050 BENQ

Guide al montaggio a soffitto del proiettore digitale

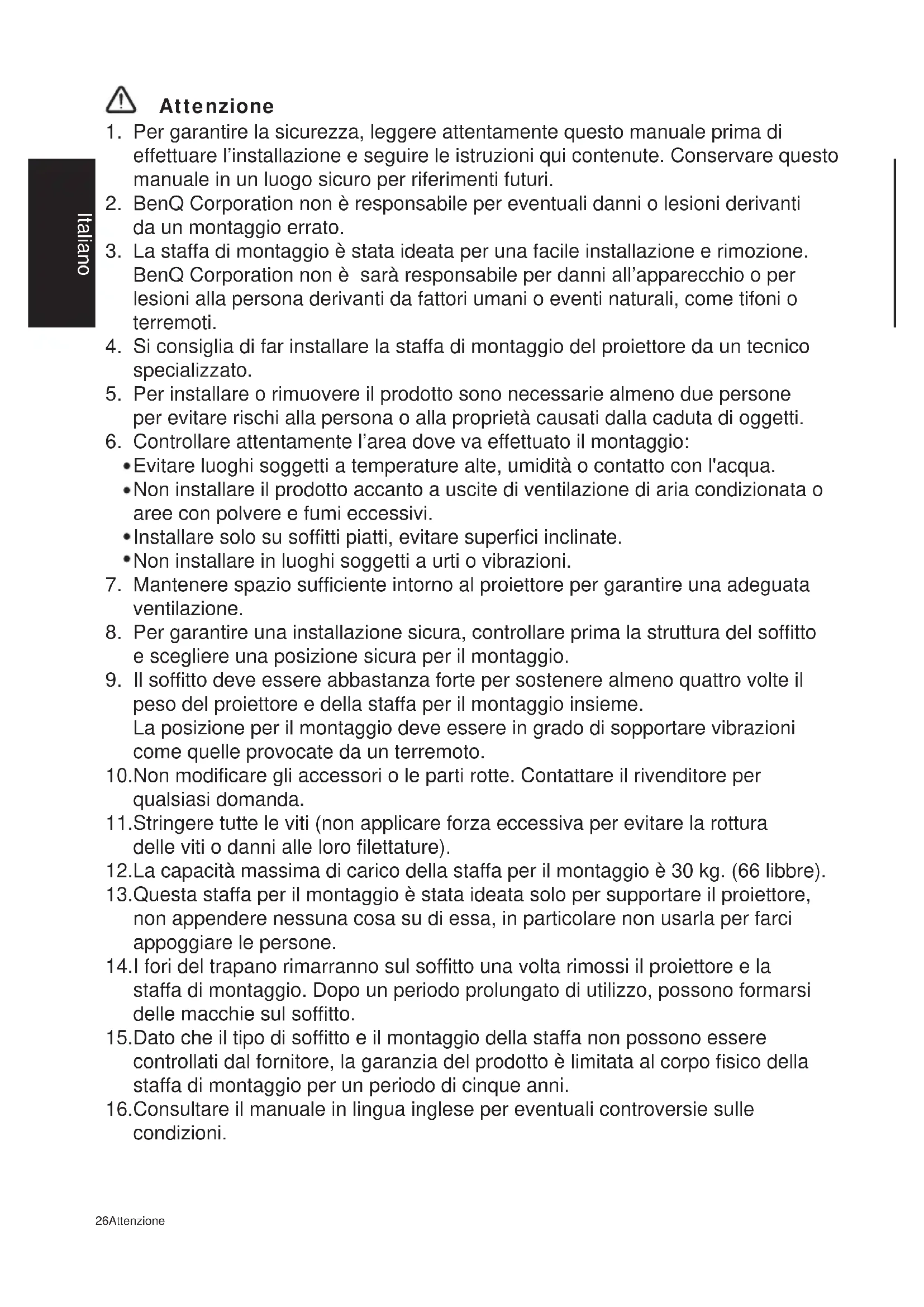

1. Per garantire la sicurezza, leggere attentamente questo manuale prima di effettuare l'installazione e seguire le istruzioni qui contenute. Conservare questo manuale in un luogo sicuro per riferimenti futuri.
2. BenQ Corporation non è responsabile per eventuali danni o lesioni derivanti da un montaggio errato.
3. La staffa di montaggio è stata ideata per una facile installazione e rimozione. BenQ Corporation non è sarà responsabile per danni all'apparecchio o per lesioni alla persona derivanti da fattori umani o eventi naturali, come tifoni o terremoti.
4. Si consiglia di far installare la staffa di montaggio del proiettore da un tecnico specializzato.
5. Per installare o rimuovere il prodotto sono necessarie almeno due persone per evitare rischi alla persona o alla proprietà causati dalla caduta di oggetti.

6. Controllare attentamente l'area dove va effettuato il montaggio:

7. Evitare luoghi soggetti a temperature alte, umidità o contatto con l'acqua.

8. Non installare il prodotto accanto a uscite di ventilazione di aria condizionata o aree con polvere e fumi eccessivi.
   • Installare solo su soffitti piatti, evitare superfici inclinate.
   • Non installare in luoghi soggetti a urti o vibrazioni.

9. Mantenere spazio sufficiente intorno al proiettore per garantire una adeguata ventilazione.

10. Per garantire una installazione sicura, controllare prima la struttura del soffitto e scegliere una posizione sicura per il montaggio.
11. Il soffitto deve essere abbastanza forte per sostenere almeno quattro volte il peso del proiettore e della staffa per il montaggio insieme.

La posizione per il montaggio deve essere in grado di sopportare vibrazioni come quelle provocate da un terremoto.

1. Non modificare gli accessori o le parti rotte. Contattare il rivenditore per qualsiasi domanda.
2. Stringere tutte le viti (non applicare forza eccessiva per evitare la rottura delle viti o danni alle loro filettature).
3. La capacità massima di carico della staffa per il montaggio è 30 kg. (66 libbre).
4. Questa staffa per il montaggio è stata ideata solo per supportare il proiettore, non appendere nessuna cosa su di essa, in particolare non usarla per farci appoggiare le persone.
5. I fori del trapano rimarranno sul soffitto una volta rimossi il proiettore e la staffa di montaggio. Dopo un periodo prolungato di utilizzo, possono formarsi delle macchie sul soffitto.
6. Dato che il tipo di soffitto e il montaggio della staffa non possono essere controllati dal fornitore, la garanzia del prodotto è limitata al corpo fisico della staffa di montaggio per un periodo di cinque anni.
7. Consultare il manuale in lingua inglese per eventuali controversie sulle condizioni.

Specifiche tecniche

Materiale	Acciaio/lega di alluminio
Peso	3.39 kg (7.47 lbs)
Lunghezza	98mm, 372.8mm~547.8mm (ciascuno con una distanza di 25 mm)
Angolo di rotazione	360°
Angolo di inclinazione	+/-20°
Carico	30 kg (66 lbs)
Vite	M4,M6

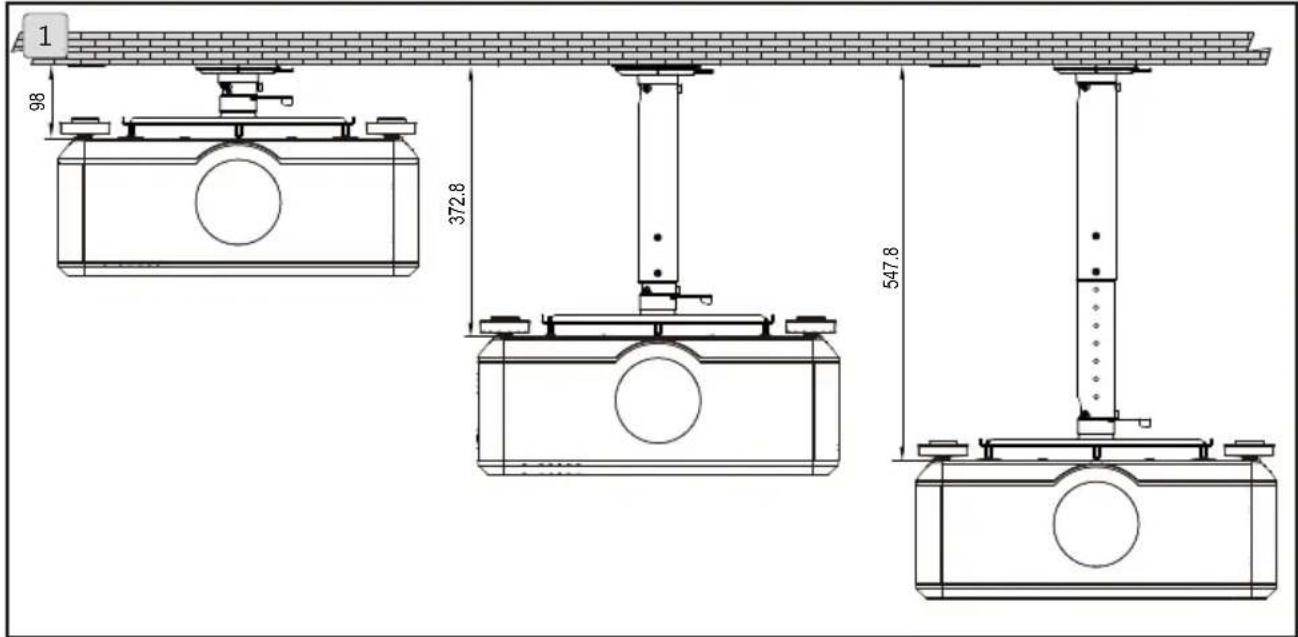

Lunghezza

1. Portata lunghezza variabile: 98 mm \~ 547,8 mm (in unità di 25 mm)

1 98 372.8 547.8

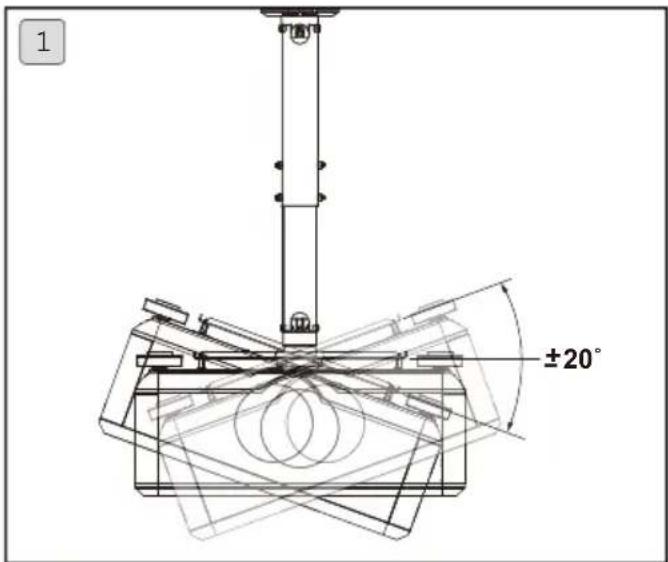

Angolo di regolazione

1. Portata angolo d'inclinazione: di -20° \~ +20°
2. Il dado è progettato per regolare l'allentamento dell'angolazione del proiettore.
   ⚠️ Le regolazioni dei dadi devono essere eseguite da personale qualificato.

1 ±20°

2 Dado

Confezione accessori

ABCDSupporto di montaggio a soffitto x 1		Supporto proiettore x 1			Perno esagonale (M4xL12) x 4		Bullone x 2
E		FGHChiave a brugola (5 mm) x 1Vite esagonale (M6xL12) x 7 Vite con rondella Dado x 2(M6xL10) x 4
ITassello x 4 Vite autofilettante x 4	J	KTubo esterno x 1 Tubo interno x 1			L

Attrezzi necessari per l'installazione

Visitare il sito www.benq.com

Istruzioni per l'installazione

1. Installare il supporto al soffitto

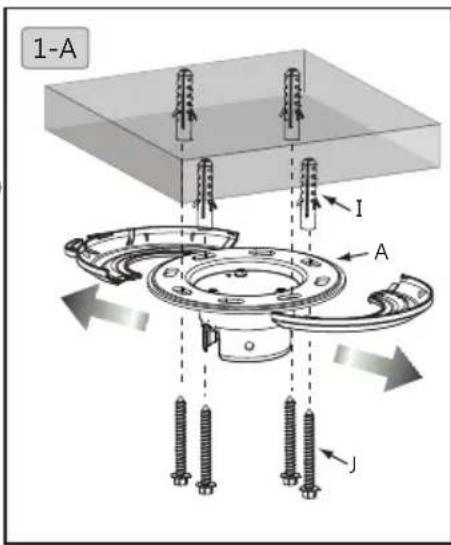

1-A. Aprile la copertura di plastica tirando verso sinistra e destra. Mettere il supporto di montaggio a soffitto (A) vicino alla posizione voluta sul soffitto. Segnare i fori del supporto con la matita. Nelle posizioni segnate, praticare fori di diametro x profondità di 10 mm (0,39") x 55 mm (2,17") per soffitti di calcestruzzo e di 4,5 mm (0,17") x 55 mm (2,17") per soffitti di legno. Utilizzando il martello inserire i tasselli (I) nel foro, inserire le viti autofilettanti (J) nei tasselli, quindi chiudere i fori con cappucci di plastica.

2. Installare il supporto del proiettore sul proiettore

2-A. Fissare i perni esagonali (M4xL12) (C) al proiettore utilizzando la chiave inglese da 8 mm.
2-B. Fissare il supporto del proiettore (B) al proiettore bloccando le viti con rondelle (G) utilizzando un cacciavite a stella.

3. Selezionare la lunghezza del supporto del proiettore

3-A. La lunghezza del supporto del proiettore può essere regolata tra 372,8 mm e 547,8 mm. Inserire il cavo d'alimentazione nel tubo interno (L) e fissare il tubo al proiettore utilizzando viti esagonali (M6xL12) (E) e la chiave inglese da 5 mm (F).

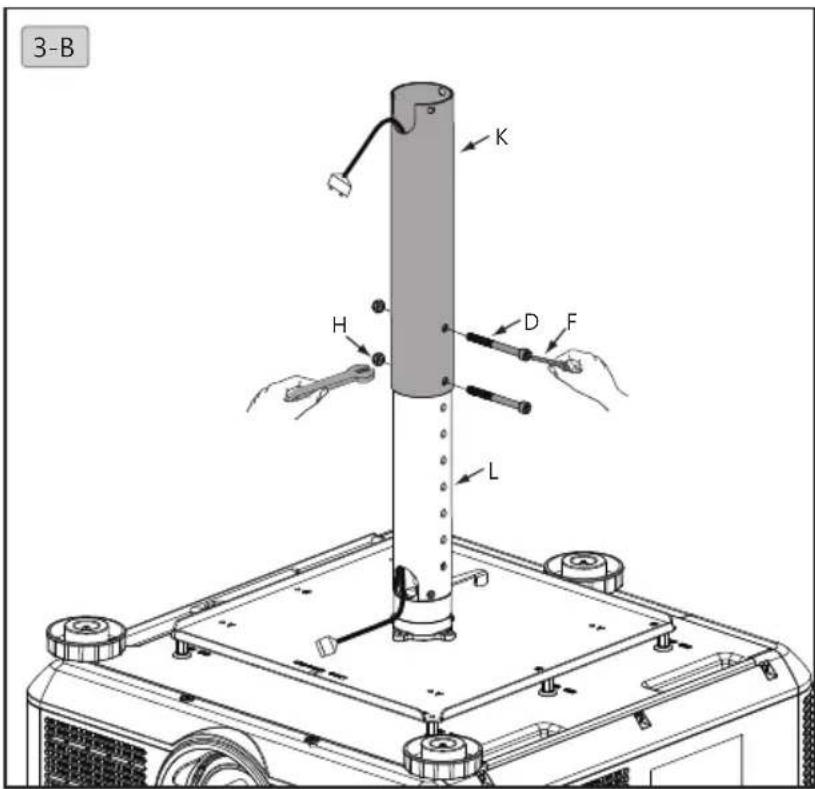

3-B. Estrarre il cavo d'alimentazione dal tubo esterno (K) e collegare il tubo al proiettore. Assemblare il gruppo tubo interno (L) e proiettore ed il tubo esterno (K) utilizzando chiavi inglesi da 10 mm e 5 mm (F), bulloni (D) e dadi (H).

Istruzioni per l'installazione

3-C. Fissare i tubi interno ed esterno (K+L) e la staffa di montaggio a soffitto (A) con i bulloni esagonali (M6xL12) (E).
3-D. Imposta la lunghezza del proiettore su 98 mm Usare il bullone esagonale interno (M6XI12) (E) per fissare la staffa a soffitto (A) e la staffa del proiettore.

4. Gestione dei cavi

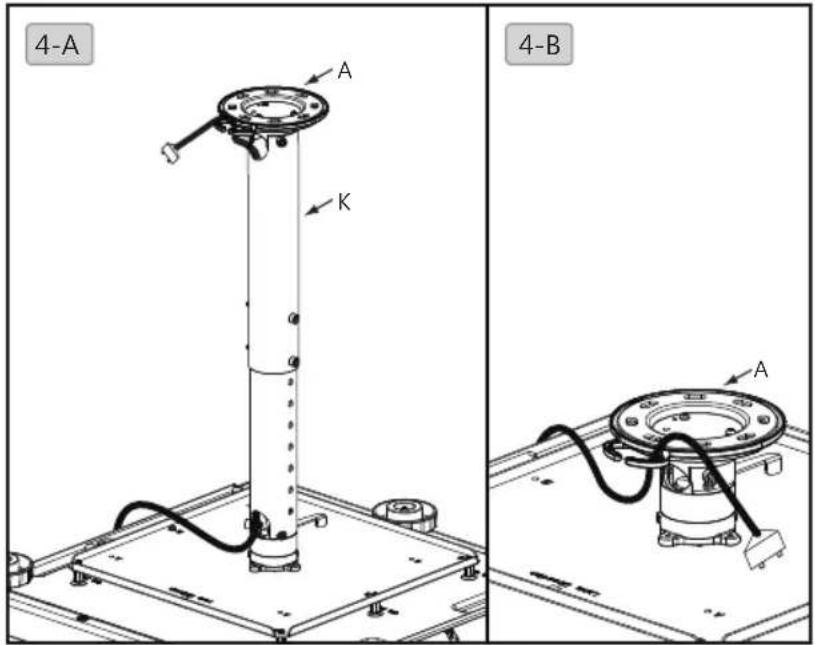

4-A. Estrarre il cavo di alimentazione dalla parte superiore del tubo esterno (N) e fissarlo sulla staffa di montaggio a soffitto (A).
4-B. Infilare il cavo d'alimentazione attraverso la staffa a soffitto (A).

5. Regolazione dell'angolazione richiesta

5-A. Regolare l'angolazione richiesta del modulo cerniera allentando la manopola. Dopo la regolazione, spingere ndietro e serrare la manopola.
