HT9050 - 프로젝터 BENQ - 무료 사용 설명서

제품 유형	DLP 4K 프로젝터
브랜드	BenQ
모델	HT9050
기본 해상도	3840 x 2160 (4K UHD)
밝기	2000 ANSI 루멘
명암비	100,000:1
디스플레이 기술	DLP
광원	UHP 240W 램프
램프 수명	4000시간 (일반 모드) / 10000시간 (경제 모드)
크기 (가로 x 세로 x 높이)	470 x 200 x 550 mm
무게	16 kg
전원	AC 100-240V, 50/60Hz, 5A
소비 전력	500 W (최대)
주요 기능	HDR10, HLG, 3D (DLP Link), 수직/수동 키스톤, 1.6배 줌, 렌즈 시프트 (수직 ±60%, 수평 ±23%)
유지 관리 및 청소	500시간마다 공기 필터 청소; 램프 소진 후 교체; 부드럽고 마른 천으로 렌즈 청소.
안전	자격을 갖춘 전문가만 천장 설치; 통풍구 차단 금지; 습기와 먼지 피하기.
예비 부품 및 수리 가능성	예비 램프 (BenQ 5J.J9D05.001 모델), 공기 필터 (BenQ 5J.J9D05.002 모델), 천장 마운트 키트 포함; 수리 가능 지수 약 6.5/10.
포장 내용물	프로젝터, 배터리 포함 리모컨, 전원 케이블, HDMI 케이블, 천장 설치 가이드, 고정 키트.

자주 묻는 질문 - HT9050 BENQ

BenQ HT9050 프로젝터의 크기는 어떻게 됩니까?

프로젝터 크기는 약 가로 470mm, 세로 200mm, 높이 550mm입니다.

BenQ HT9050이 HDR을 지원합니까?

네, 향상된 화질을 위해 HDR10 및 HLG를 지원합니다.

천장 마운트 브래킷을 어떻게 설치합니까?

설치는 자격을 갖춘 전문가가 수행해야 합니다. 브래킷은 확장 앵커와 나사를 사용하여 천장에 고정됩니다. 천장이 프로젝터와 브래킷의 총 무게의 최소 4배를 지탱할 수 있는지 확인하십시오.

HT9050은 어떤 종류의 램프를 사용하며 어떻게 교체합니까?

UHP 240W 램프를 사용합니다. 교체하려면 프로젝터를 끄고 전원을 분리한 후 식을 때까지 기다린 다음 램프 덮개를 열고 새 램프(BenQ 5J.J9D05.001 모델)로 교체하십시오.

프로젝터가 3D와 호환됩니까?

네, DLP Link 기술을 통해 3D와 호환됩니다. DLP Link 호환 능동형 안경이 필요합니다.

공기 필터를 어떻게 청소합니까?

공기 필터는 사용 500시간마다 청소해야 합니다. 필터를 제거하고 미지근한 물과 중성 세제로 세척한 후 헹구고 완전히 건조시킨 후 다시 장착하십시오.

120인치 이미지에 필요한 최소 투사 거리는 얼마입니까?

1.6배 줌을 사용할 경우 120인치 이미지의 투사 거리는 줌 수준에 따라 약 3~4.8미터입니다.

프로젝터에 내장 스피커가 있습니까?

네, 10W 스테레오 스피커가 내장되어 있지만 최적의 경험을 위해 외부 오디오 시스템을 사용하는 것이 좋습니다.

이미지가 왜곡되거나 기울어진 경우 어떻게 합니까?

OSD 메뉴에서 수직/수평 키스톤 보정 기능을 사용하거나 마운트 브래킷을 통해 프로젝터의 기울기를 물리적으로 조정하십시오(±20°).

전체 사용 설명서는 어디에서 찾을 수 있습니까?

notice-facile.com 또는 BenQ 공식 웹사이트에서 PDF 형식의 전체 매뉴얼을 다운로드할 수 있습니다.

사용 설명서 HT9050 BENQ

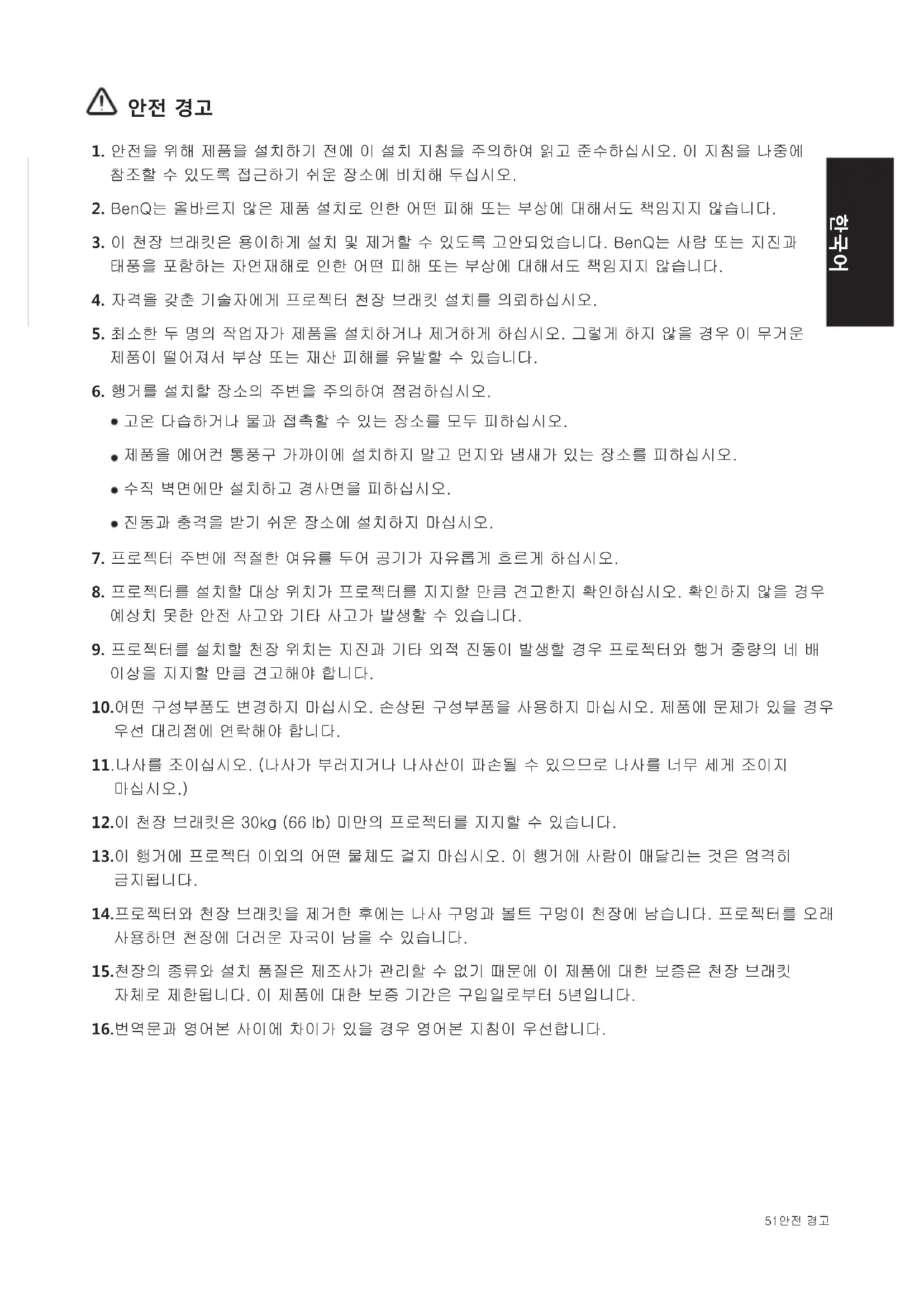

1. 안전을 위해 제품을 설치하기 전에 이 설치 지침을 주의하여 읽고 준수하십시오. 이 지침을 나중에 참조할 수 있도록 접근하기 쉬운 장소에 비치해 두십시오.
2. BenQ는 올바르지 않은 제품 설치로 인한 어떤 피해 또는 부상에 대해서도 책임지지 않습니다.
3. 이 천장 브래킷은 용이하게 설치 및 제거할 수 있도록 고안되었습니다. BenQ는 사람 또는 지진과 태풍을 포함하는 자연재해로 인한 어떤 피해 또는 부상에 대해서도 책임지지 않습니다.
4. 자격을 갖춘 기술자에게 프로젝터 천장 브래킷 설치를 의뢰하십시오.
5. 최소한 두 명의 작업자가 제품을 설치하거나 제거하게 하십시오. 그렇게 하지 않을 경우 이 무거운 제품이 떨어져서 부상 또는 재산 피해를 유발할 수 있습니다.

6. 행거를 설치할 장소의 주변을 주의하여 점검하십시오.

7. 고온 다습하거나 물과 접촉할 수 있는 장소를 모두 피하십시오.

8. 제품을 에어컨 통풍구 가까이에 설치하지 말고 먼지와 냄새가 있는 장소를 피하십시오.
9. 수직 벽면에만 설치하고 경사면을 피하십시오.

10. 진동과 충격을 받기 쉬운 장소에 설치하지 마십시오.

11. 프로젝터 주변에 적절한 여유를 두어 공기가 자유롭게 흐르게 하십시오.

12. 프로젝터를 설치할 대상 위치가 프로젝터를 지지할 만큼 견고한지 확인하십시오. 확인하지 않을 경우 예상치 못한 안전 사고와 기타 사고가 발생할 수 있습니다.
13. 프로젝터를 설치할 천장 위치는 지진과 기타 외적 진동이 발생할 경우 프로젝터와 행거 중량의 네 배 이상을 지지할 만큼 견고해야 합니다.
    10.어떤 구성부품도 변경하지 마십시오. 손상된 구성부품을 사용하지 마십시오. 제품에 문제가 있을 경우 우선 대리점에 연락해야 합니다.
14. 나사를 조이십시오. (나사가 부러지거나 나사산이 파손될 수 있으므로 나사를 너무 세계 조이지 마십시오.)
    12.이 천장 브래킷은 30kg (66 lb) 미만의 프로젝터를 지지할 수 있습니다.
    13.이 행거에 프로젝터 이외의 어떤 물체도 걸지 마십시오. 이 행거에 사람이 매달리는 것은 엄격히 금지됩니다.
    14.프로젝터와 천장 브래킷을 제거한 후에는 나사 구멍과 볼트 구멍이 천장에 남습니다. 프로젝터를 오래사용하면 천장에 더러운 자국이 남을 수 있습니다.
    15.천장의 종류와 설치 품질은 제조사가 관리할 수 없기 때문에 이 제품에 대한 보증은 천장 브래킷 자체로 제한됩니다. 이 제품에 대한 보증 기간은 구입일로부터 5년입니다.
    16.번역문과 영어본 사이에 차이가 있을 경우 영어본 지침이 우선합니다.

규격

소재	강철/알루미늄 합금
무게	3.39 kg (7.47 lbs)
길이	98, 372.8~547.8 (단위 25mm)
회전각	360°
기울기	+/-20°
하종	30kg (66 lbs)
나사	M4,M6

길이

1.98mm\~547.8mm(단위는 25mm) 범위의 가변 길이.

1 98 372.8 547.8

조절각

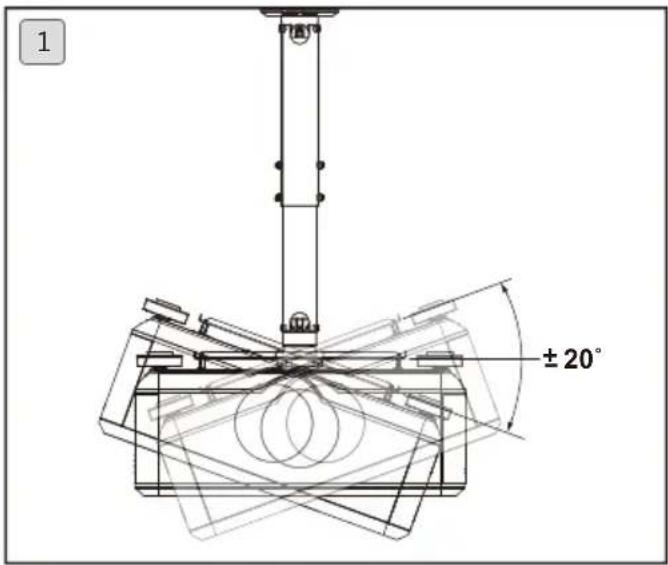

1. 기울기 범위: -20°\~+20°

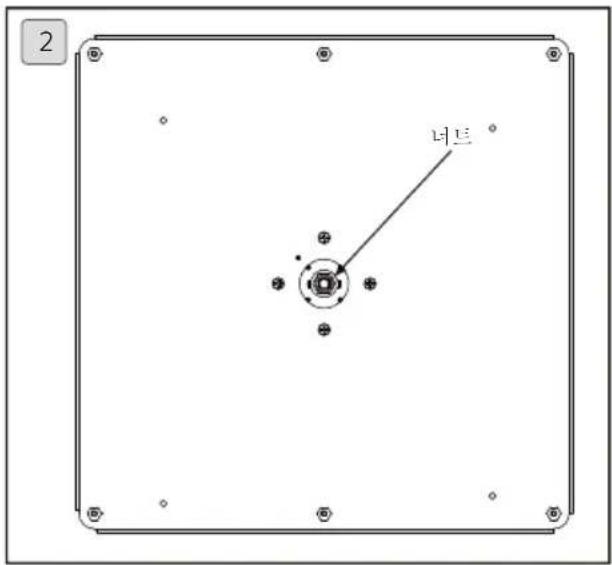

   2.너트는 프로젝터 각도의 느슨함을 조절하기 위한 것입니다

자격을 갖춘 기술자에게 너트 조절을 의뢰하십시오.

1 ± 20°

2 너트

액세서리 팩

ABCD천장 브래킷x1		프로젝터 흘더x1			육각 스타드(M4xL12)x4		볼트x2
E육각 나사 (M6xL12)x7		FGH육각 렌치 (5mm)x1		와서 포함 나사 (M6xL10)x4		너트x2
I익스팬션 스터드x4 태핑 나사x4개	J태핑 나사x4개		바 Glasgow 쪽 튜브x1 안쪽 튜브x1		L

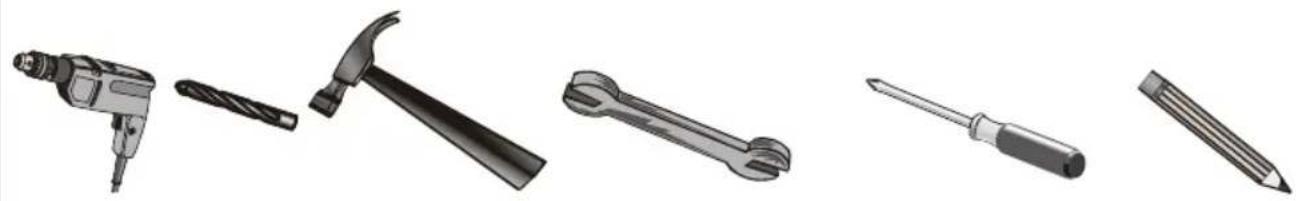

설치에 필요한 공구

1.전동 드릴 2.드릴 헤드 3.망치 4.렌치:8mm/10m 5.Philips 스크루드라이버 6.연필

구멍 위치

다음 사이트를 방문하십시오: www.benq.com

1-A. 플라스틱 커버를 오른쪽과 원쪽으로 당겨 엽니다. 천장 브래킷(A)을 천장의 대상 위치 가까이에 놓습니다. 브래킷 구멍을 연필로 표시합니다. 표시된 위치에 콘크리트의 경우 직경x 깊이 10mm (0.39") x 55mm (2.17") 구멍을 뚫고 나무 천장의 경우 4.5mm (0.17") x 55mm (2.17")의 구멍을 뜻습니다. 플라스틱 익스팬션 스터드(I)를 망치로 박아 구멍에 넣고 태핑 나사(J)를 스터드에 넣은 다음 구멍을 플라스틱 캡으로 뒄습니다.

2.프로젝터 홀더를 프로젝터에 설치

2-A. 육각 스터드 (M4xL12) (C)를 8mm 렌치로 프로젝터에 고정합니다.
2-B. 프로젝터 홀더 (B)를 Philips 스크루드라이버로 와셔 포함 나사(G)를 잠가 프로젝터에 고정합니다
3. 프로젝터 홀더의 길이 선택
3-A. 프로젝터 홀더의 길이틀 372.8mm\~547.8mm 범위에서 조정할 수 있습니다. 전원 케이블을 안쪽 튜브(L)에 넓고 육각 나사(M6xL12)(E)와 5mm 육각 렌치(F)로 프로젝터 홀더에 고정합니다

3-B. 전원 케이블을 바깥쪽 튜브(K)에서 당겨 꺼내 프로젝터에 연결합니다. 안쪽 튜브 유닛(L)과 프로젝터와 바깥쪽 튜브(K)를 10mm 렌치와 5mm 렌치(F)와 볼트(D)와 너트(H)로 조립합니다.

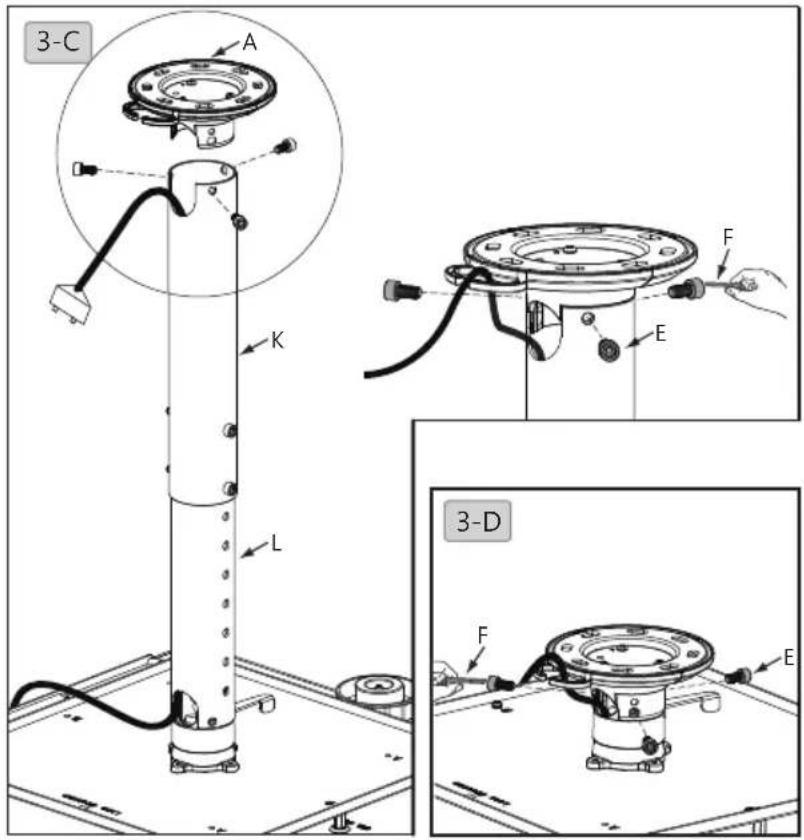

3-C. 안쪽 튜브와 바깥쪽 튜브(K+L)와 천장 브래킷(A)을 육각 나사(M6xL12)(E)와 5mm 렌치(F)로 고정합니다
3-D. 프로젝터 길이를 98mm로 설정합니다. 천장 브래킷(A)과 프로젝터 홀더를 육각 나사(M6xL12) (E)와 5mm 렌치(F)로 고정합니다.

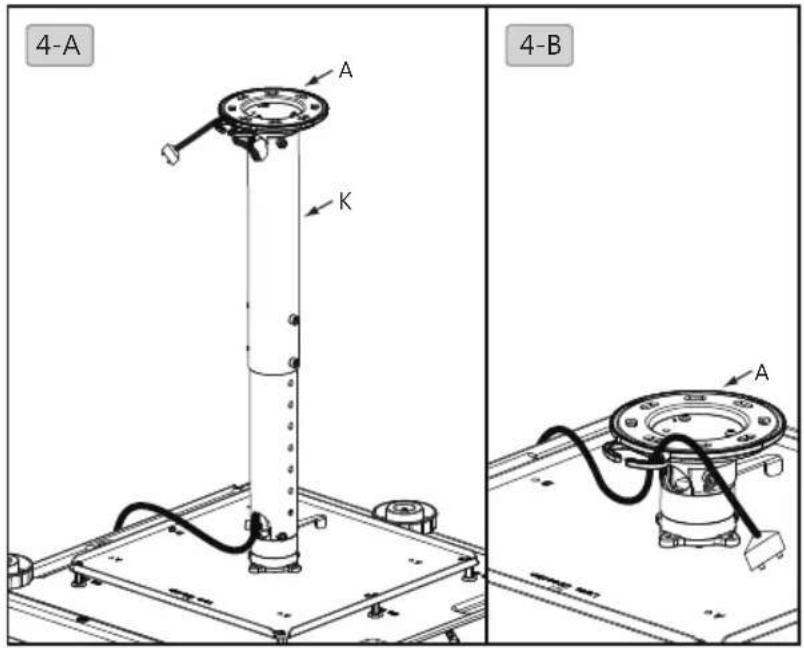

4-A. 전원 케이블을 바깥쪽 튜브(K) 위에서 당겨 배서 천장 브래킷(A)에 끼웁니다
4-B. 전원 케이블을 천장 브래킷(A)을 통과시켜 당입니다

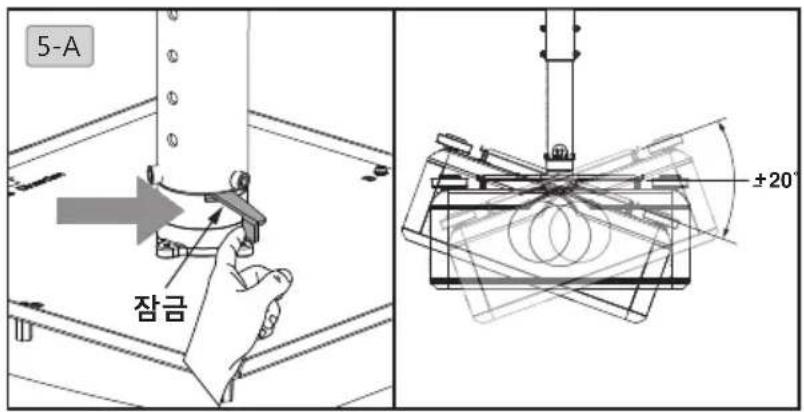

5-A. 손잡이를 해제하고 프로젝터 홀더를 원하는 각도로 움직이고 손잡이를 뒤로 밀어 나중에 위로 잡 Gill니다.

5-A 잠금 ±20°
