HT9050 - Projecteur BENQ - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Projecteur DLP 4K
Marque	BenQ
Modèle	HT9050
Résolution native	3840 x 2160 (4K UHD)
Luminosité	2000 lumens ANSI
Rapport de contraste	100 000:1
Technologie d'affichage	DLP
Sources lumineuses	Lampe UHP 240W
Durée de vie de la lampe	4000 heures (mode normal) / 10000 heures (mode économique)
Dimensions (L x l x H)	470 x 200 x 550 mm
Poids	16 kg
Alimentation	AC 100-240V, 50/60Hz, 5A
Consommation électrique	500 W (maximum)
Fonctions principales	HDR10, HLG, 3D (DLP Link), keystone vertical et horizontal, zoom 1.6x, décalage d'objectif (vertical ±60%, horizontal ±23%)
Entretien et nettoyage	Nettoyer le filtre à air tous les 500 heures ; remplacer la lampe après épuisement ; nettoyer l'objectif avec un chiffon doux et sec.
Sécurité	Installation au plafond par un professionnel qualifié uniquement ; ne pas obstruer les ventilations ; éviter l'humidité et la poussière.
Pièces détachées et réparabilité	Lampe de rechange (modèle BenQ 5J.J9D05.001), filtre à air (modèle BenQ 5J.J9D05.002), kit de montage au plafond inclus ; indice de réparabilité estimé à 6.5/10.
Contenu de l'emballage	Projecteur, télécommande avec piles, câble d'alimentation, câble HDMI, guide de montage au plafond, kit de fixation.

FOIRE AUX QUESTIONS - HT9050 BENQ

Quels sont les dimensions du projecteur BenQ HT9050 ?

Les dimensions du projecteur sont d'environ 470 mm de largeur, 200 mm de hauteur et 550 mm de profondeur (L x l x H).

Le BenQ HT9050 supporte-t-il le HDR ?

Oui, il prend en charge HDR10 et HLG pour une qualité d'image améliorée.

Comment installer le support de montage au plafond ?

L'installation doit être réalisée par un professionnel qualifié. Le support se fixe au plafond à l'aide de goujons d'extension et de vis. Assurez-vous que le plafond peut supporter au moins 4 fois le poids total du projecteur et du support.

Quel type de lampe utilise le HT9050 et comment la remplacer ?

Il utilise une lampe UHP 240W. Pour la remplacer, éteignez le projecteur, débranchez-le, attendez le refroidissement, puis ouvrez le compartiment de la lampe et remplacez-la par une neuve (modèle BenQ 5J.J9D05.001).

Le projecteur est-il compatible avec la 3D ?

Oui, il est compatible avec la 3D via la technologie DLP Link. Vous aurez besoin de lunettes actives compatibles DLP Link.

Comment nettoyer le filtre à air ?

Le filtre à air doit être nettoyé toutes les 500 heures d'utilisation. Retirez le filtre, lavez-le à l'eau tiède avec un détergent doux, rincez et laissez sécher complètement avant de le remettre en place.

Quelle est la distance de projection minimale pour une image de 120 pouces ?

Avec le zoom 1.6x, la distance de projection pour une image de 120 pouces est d'environ 3 à 4,8 mètres selon le niveau de zoom.

Le projecteur dispose-t-il d'un haut-parleur intégré ?

Oui, il est équipé d'un haut-parleur stéréo de 10 W, mais pour une expérience optimale, il est recommandé d'utiliser un système audio externe.

Que faire si l'image est déformée ou inclinée ?

Utilisez les fonctions de correction keystone verticale et horizontale dans le menu OSD, ou ajustez physiquement l'angle d'inclinaison du projecteur grâce au support de montage (±20°).

Où puis-je trouver le guide d'utilisation complet ?

Vous pouvez télécharger le manuel complet au format PDF sur le site notice-facile.com ou sur le site officiel de BenQ.

MODE D'EMPLOI HT9050 BENQ

Guide de montage au plafond du projecteur numérique

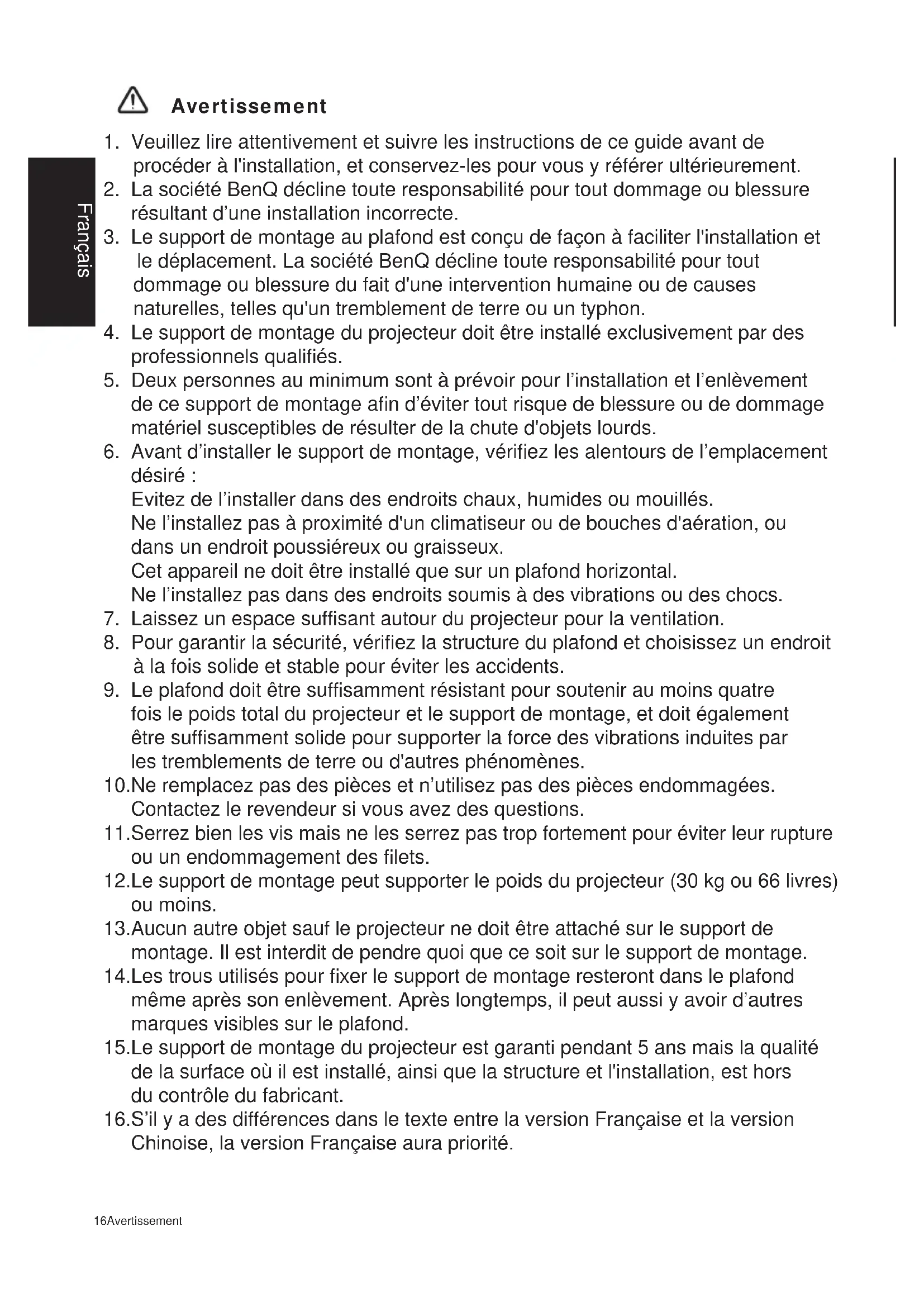

1. Veuillez lire attentivement et suivre les instructions de ce guide avant de procéder à l'installation, et conservez-les pour vous y référer ultérieurement.
2. La société BenQ décline toute responsabilité pour tout dommage ou blessure résultant d'une installation incorrecte.
3. Le support de montage au plafond est conçu de façon à faciliter l'installation et le déplacement. La société BenQ décline toute responsabilité pour tout dommage ou blessure du fait d'une intervention humaine ou de causes naturelles, telles qu'un tremblement de terre ou un typhon.
4. Le support de montage du projecteur doit être installé exclusivement par des professionnels qualifiés.
5. Deux personnes au minimum sont à prévoir pour l'installation et l'enlèvement de ce support de montage afin d'éviter tout risque de blessure ou de dommage matériel susceptibles de résulter de la chute d'objets lourds.
6. Avant d'installer le support de montage, vérifiez les alentours de l'emplacement désiré : Évitez de l'installer dans des endroits chaux, humides ou mouillés. Ne l'installez pas à proximité d'un climatiseur ou de bouches d'aération, ou dans un endroit poussiéreux ou graisseux. Cet appareil ne doit être installé que sur un plafond horizontal. Ne l'installez pas dans des endroits soumis à des vibrations ou des chocs.
7. Laissez un espace suffisant autour du projecteur pour la ventilation.
8. Pour garantir la sécurité, vérifiez la structure du plafond et choisissez un endroit à la fois solide et stable pour éviter les accidents.
9. Le plafond doit être suffisamment résistant pour soutenir au moins quatre fois le poids total du projecteur et le support de montage, et doit également être suffisamment solide pour supporter la force des vibrations induites par les tremblements de terre ou d'autres phénomènes.
10. Ne remplacez pas des pièces et n'utilisez pas des pièces endommagées. Contactez le revendeur si vous avez des questions.
11. Serrez bien les vis mais ne les serrez pas trop fortement pour éviter leur rupture ou un endommagement des filets.
12. Le support de montage peut supporter le poids du projecteur (30 kg ou 66 livres) ou moins.
13. Aucun autre objet sauf le projecteur ne doit être attaché sur le support de montage. Il est interdit de pendre quoi que ce soit sur le support de montage.
14. Les trous utilisés pour fixer le support de montage resteront dans le plafond même après son enlèvement. Après longtemps, il peut aussi y avoir d'autres marques visibles sur le plafond.
15. Le support de montage du projecteur est garanti pendant 5 ans mais la qualité de la surface où il est installé, ainsi que la structure et l'installation, est hors du contrôle du fabricant.
16. S'il y a des différences dans le texte entre la version Française et la version Chinoise, la version Française aura priorité.

Caractéristiques

Substance	Acier / Alliage aluminium
Poids	3.39 kg (7.47 livres)
Longueur	98mm, 372.8mm~547.8mm (en unités de 25mm)
Angle de rotation	360°
Angle d'inclinaison	+/-20°
Charge	30 kg (66 livres)
Vis	M4,M6

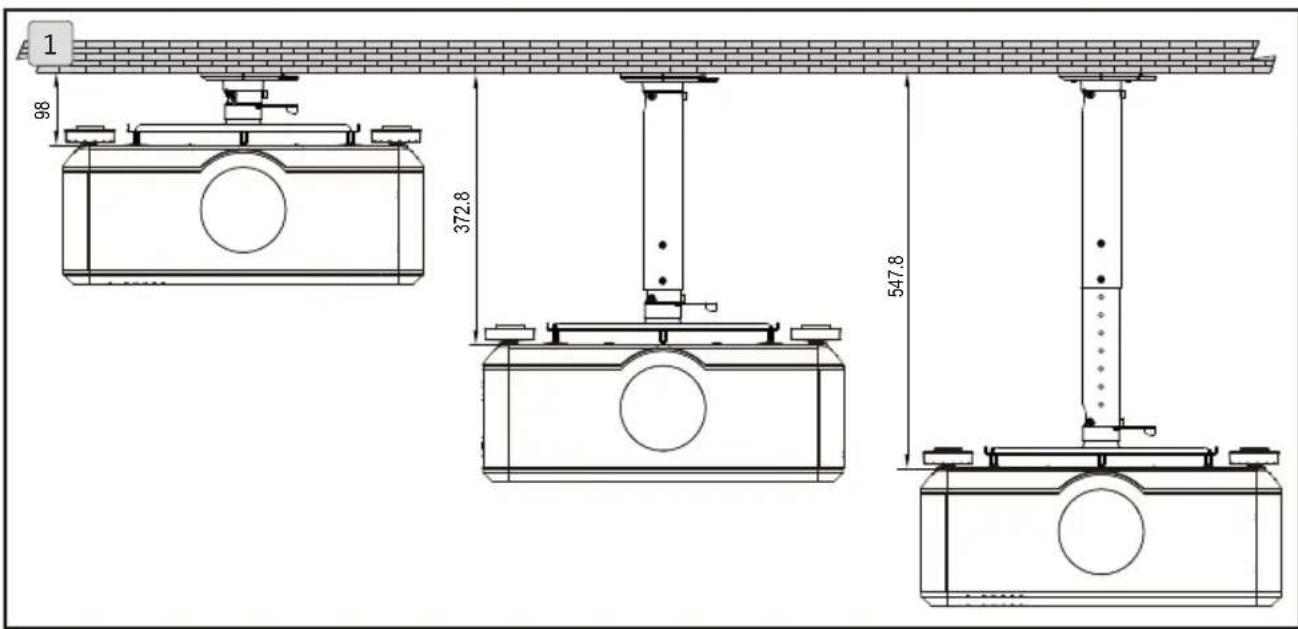

Longueur

1. Longueur variable dans la plage 98 mm \~ 547,8 mm (en unités de 25mm).

1 98 372.8 547.8

Angle de réglage

1. Angle d'inclinaison dans la plage -20°~+20°

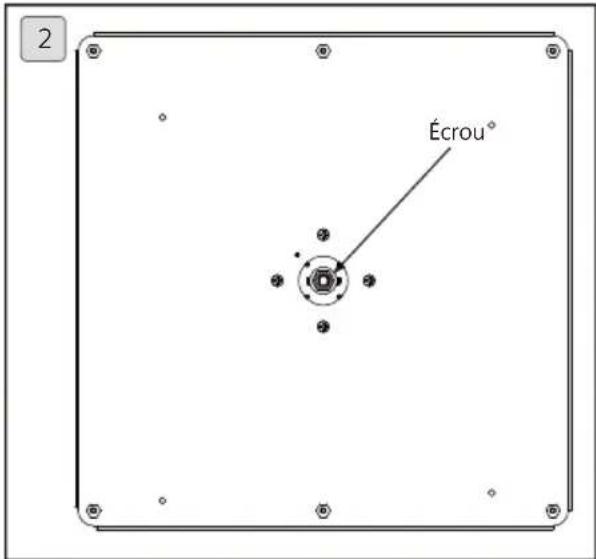

2. L'écrou est prévu pour régler le jeu de l'angle du projecteur

⚠️ Faites régler les écrous par un technicien qualifié

1 ±20°

2 Écrou°

Ensemble d'accessoires

A B C D Support de plafond x 1 Support de projecteur x 1 Goujon hexagonal (M4xL12)x 4 Bolt x 2 E (M6xL12) x 7 F G H Clé hexagonale (5 mm) x 1Vis à tête hexagonale rondelle (M6xL10) x 4 Écrou x 2 I Goujon d'extension x 4 J Tapping screw x 4 K Tube externe x 1 Tube interne x 1 L

Outils nécessaires à l'installation

1. Perceuse électrique 2. Foret 3. Marteau 4. Clé : 8 mm/ 10 mm 5. Tournevis Philips 6. Crayon

Emplacement de l'alésage

Veuillez visiter le site www.benq.com

1. Installez le support à votre plafond

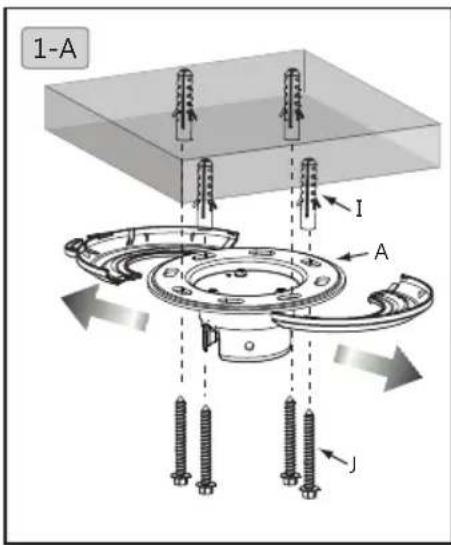

1-A. Ouvrez le capot en plastique à droite et à gauche en tirant dessus. Placez le support de plafond (A) près de l'emplacement cible à votre plafond. Marquez le trou du support avec un crayon. Percez des trous à l'emplacement marqué avec un diamètre x profondeur de 10 mm (0,39 po) x 55mm (2,17 po) pour le béton et de 4,5 mm (0,17 po) x 55mm (2,17") pour les plafonds en bois. Enfoncez au marteau le goujon d'extension en plastique (I) dans le trou et la vis taraudeuse (J) dans le goujon, puis recouvrez le trou avec le capuchon en plastique.

2. Installez le support de projecteur sur le projecteur

2-A. Fixez le goujon hexagonal (M4xL12) (C) à votre projecteur avec une clé de 8 mm.

2-B. Fixez le support de projecteur (B) à votre projecteur en serrant à fond les vis avec rondelle (G) à l'aide d'un tournevis Phillips. Fixez le support de projecteur (B) à votre projecteur en serrant à fond les vis avec rondelle (G) à l'aide d'un tournevis Phillips.

3. Choisissez la longueur du support de projecteur

3-A. La longueur du support de projecteur peut être réglée dans la plage 372,8 mm ~ 547,8 mm. Placez le câble d'alimentation dans le tube interne (L), fixez-le au support de projecteur avec la vis à tête hexagonale (M6xL12) (E) et à l'aide de la clé hexagonale de 5 mm (F).

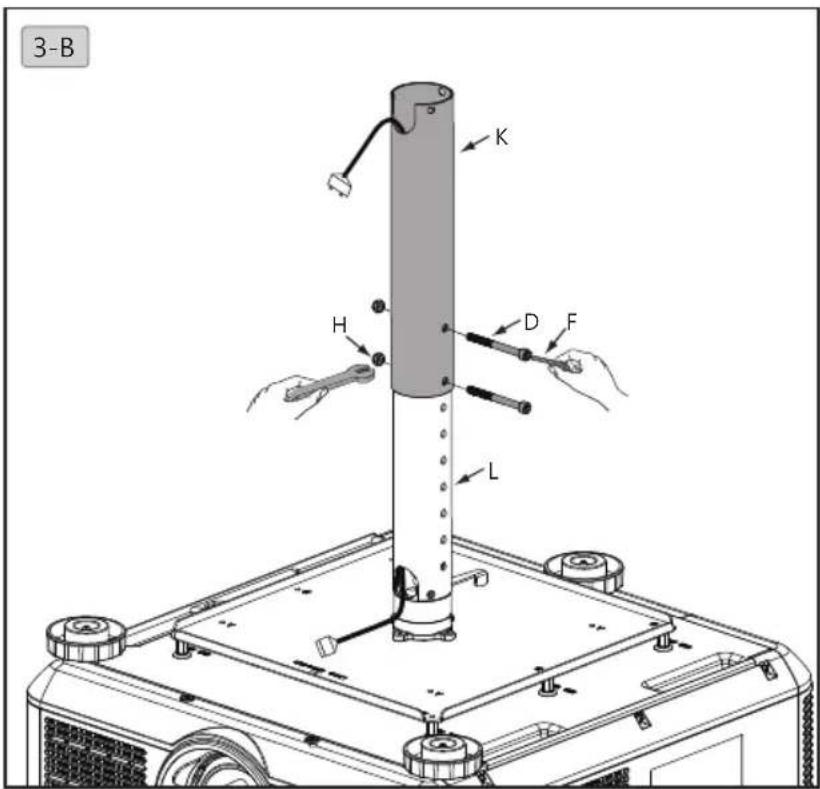

3-B. Extrayez le câble d'alimentation du tube externe (K) et raccordez-le à votre projecteur. Montez le tube interne (L) et le projecteur et le tube externe (K) avec les clés de 10mm et de 5mm (F) ainsi que le boulon (D) et l'écrou (H).

Étapes de l'installation

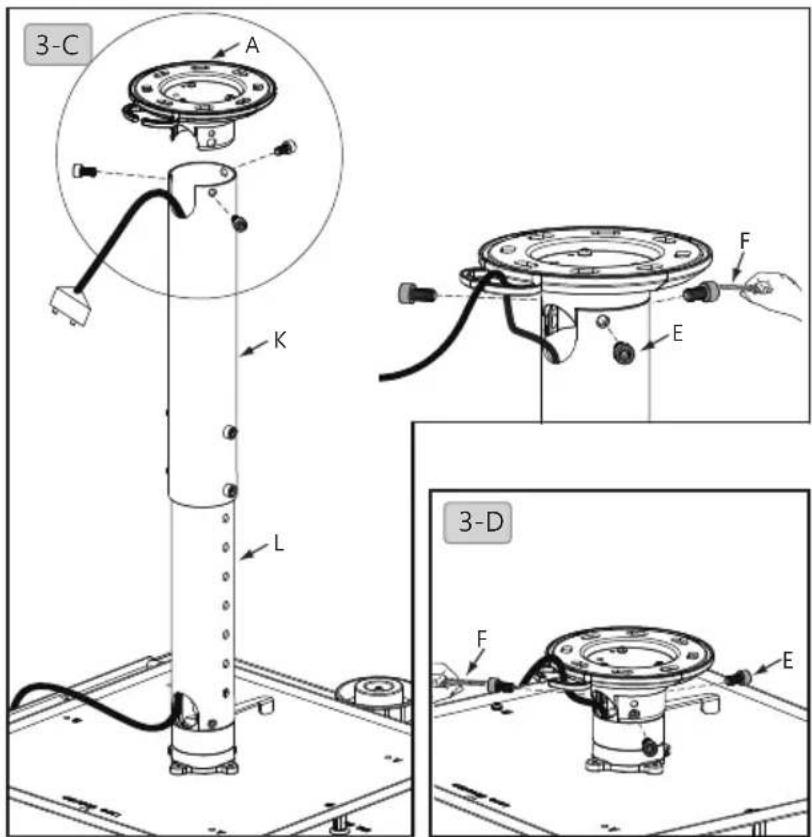

3-C. Fixez les tubes interne et externe (K+L) et le support de montage au plafond (A) avec les boulons à tête hexagonale (M6xL12) (E). 3-D. Réglez la longueur du projecteur sur 98mm Utilisez le boulon hex interne (M6XI12)(E) pour attacher le support de plafond (A) et le support du projecteur

4. Gestion des câbles

4-A. Tirez le cordon d'alimentation par le haut du tube externe (K) et fixez-le au support de montage au plafond (A). 4-B. Faites passer le cordon d'alimentation dans le support de plafond (A).

5. Réglage de l'angle requis

5-A. Ajustez l'angle nécessaire pour le module charnière en desserrant le bouton. Après ajustement, repoussez et serrez le bouton.
