| 製品タイプ | DLP 4Kプロジェクター |
| ブランド | BenQ |
| モデル | HT9050 |
| ネイティブ解像度 | 3840 x 2160 (4K UHD) |
| 明るさ | 2000 ANSIルーメン |
| コントラスト比 | 100000:1 |
| 表示技術 | DLP |
| 光源 | UHPランプ 240W |
| ランプ寿命 | 4000時間（標準モード）/ 10000時間（エコモード） |
| 寸法（幅 x 奥行き x 高さ） | 470 x 200 x 550 mm |
| 重量 | 16 kg |
| 電源 | AC 100-240V, 50/60Hz, 5A |
| 消費電力 | 500W（最大） |
| 主な機能 | HDR10, HLG, 3D（DLP Link）、垂直/水平台形補正、1.6倍ズーム、レンズシフト（垂直±60%、水平±23%） |
| メンテナンスと清掃 | 500時間ごとにエアフィルターを清掃。ランプ切れ後は交換。レンズは柔らかい乾いた布で拭く。 |
| 安全 | 天井取り付けは資格のある専門家のみ。通気口を塞がない。湿気やほこりを避ける。 |
| 交換部品と修理可能性 | 交換用ランプ（BenQ 5J.J9D05.001）、エアフィルター（BenQ 5J.J9D05.002）、天井取り付けキット付属。修理可能性指数は6.5/10と推定。 |
| パッケージ内容 | プロジェクター本体、電池入りリモコン、電源ケーブル、HDMIケーブル、天井取り付けガイド、固定キット。 |
よくある質問 - HT9050 BENQ
ユーザーの質問 HT9050 BENQ
0 質問 この機器について。知っているものに答えるか、ご自身の質問をしてください。
この機器について新しい質問をする
デバイスの取扱説明書をダウンロード プロジェクター 無料でPDF形式で！マニュアルを見つける HT9050 - BENQ 電子デバイスをもとに戻しましょう。このページにはデバイスの使用に必要なすべての書類が掲載されています。 HT9050 ブランド BENQ.
使用説明書 HT9050 BENQ
-
電鑽 2. 鑽頭 3. 鋸頭
-
扳手: 8mm/10 mm
-
十字型螺絲起子
-
鉛筆
孔位對照表

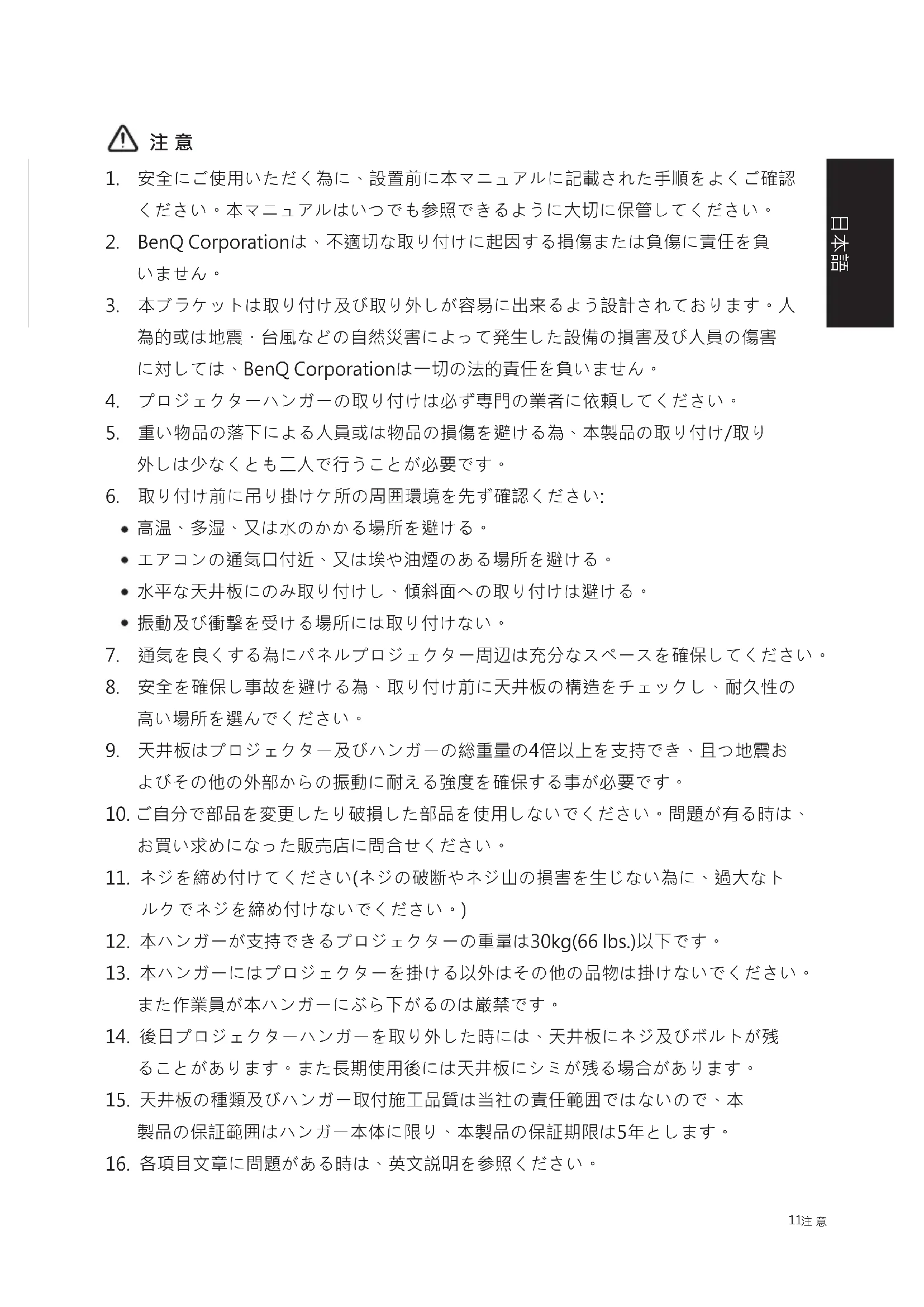

- 安全にご使用いただく為に、設置前に本マニュアルに記載された手順をよくご確認ください。本マニュアルはいつでも参照できるように大切に保管してください。
- BenQ Corporationは、不適切な取り付けに起因する損傷または負傷に責任を負いません。
- 本ブラケットは取り付け及び取り外しが容易に出来るよう設計されております。人為的或は地震・台風などの自然災害によって発生した設備の損害及び人員の傷害に対しては、BenQ Corporationは一切の法的責任を負いません。
- プロジェクターハンガーの取り付けは必ず専門の業者に依頼してください。
- 重い物品の落下による人員或は物品の損傷を避ける為、本製品の取り付け/取り外しは少なくとも二人で行うことが必要です。
-
取り付け前に吊り掛けケ所の周囲環境を先ず確認ください:
-
高温、多湿、又は水のかかる場所を避ける。
- エアコンの通気口付近、又は埃や油煙のある場所を避ける。
- 水平な天井板にのみ取り付けし、傾斜面への取り付けは避ける。
-
振動及び衝撃を受ける場所には取り付けない。
-
通気を良くする為にパネルプロジェクター周辺は充分なスペースを確保してください。
- 安全を確保し事故を避ける為、取り付け前に天井板の構造をチェックし、耐久性の高い場所を選んでください。
- 天井板はプロジェクター及びハンガーの総重量の4倍以上を支持でき、且つ地震およびその他の外部からの振動に耐える強度を確保する事が必要です。
- ご自分で部品を変更したり破損した部品を使用しないでください。問題が有る時は、お買い求めになった販売店に問合せください。
- ネジを締め付けてください(ネジの破断やネジ山の損害を生じない為に、過大なトルクでネジを締め付けないでください。)
- 本ハンガーが支持できるプロジェクターの重量は30kg(66 lbs.)以下です。
- 本ハンガーにはプロジェクターを掛ける以外はその他の品物は掛けないでください。 また作業員が本ハンガーにぶら下がるのは厳禁です。
- 後日プロジェクターハンガーを取り外した時には、天井板にネジ及びボルトが残ることがあります。また長期使用後には天井板にシミが残る場合があります。
- 天井板の種類及びハンガー取付施工品質は当社の責任範囲ではないので、本製品の保証範囲はハンガー本体に限り、本製品の保証期限は5年とします。
- 各項目文章に問題がある時は、英文説明を参照ください。
仕様
| 材質 | スチール/アルミ合金 |
| 重量 | 3.39 kg (7.47 lbs) |
| 長さ | 98mm, 372.8mm~547.8mm(25mmの単位で) |
| 回転角度 | 360° |
| 傾斜角 | +/-20° |
| 荷重 | 30kg (66ボンド) |
| ねじ | M4,M6 |
長さ

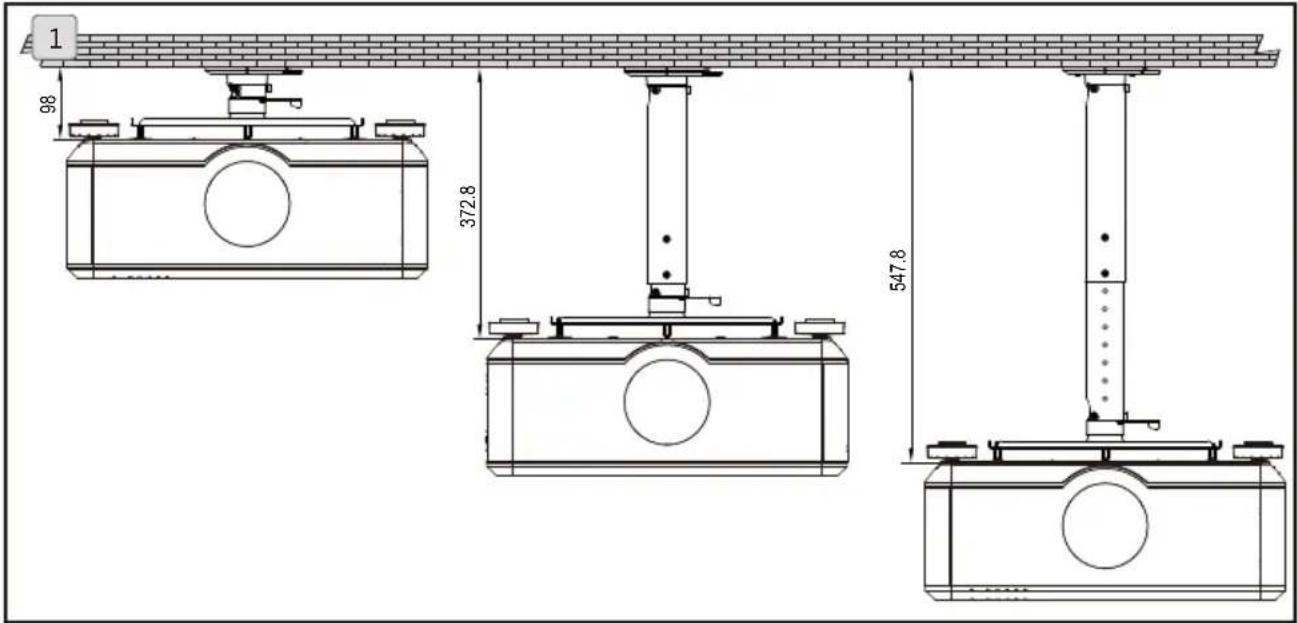

- 長さは最短98mmから最長547.8mm(25mmの単位で)の範囲の可変長。
- -20^ +20^ の範囲の傾斜角。

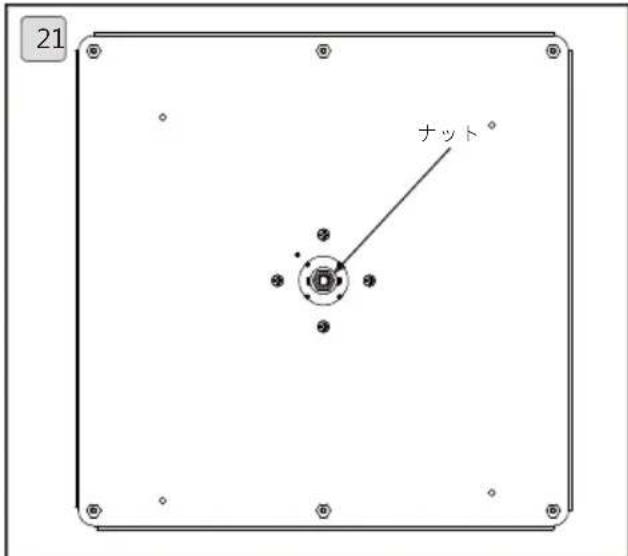

- ナットはプロジェクタ角の緩みを調整するように設計されています。
⚠ナットの調整は、専門技術者に依頼してください。


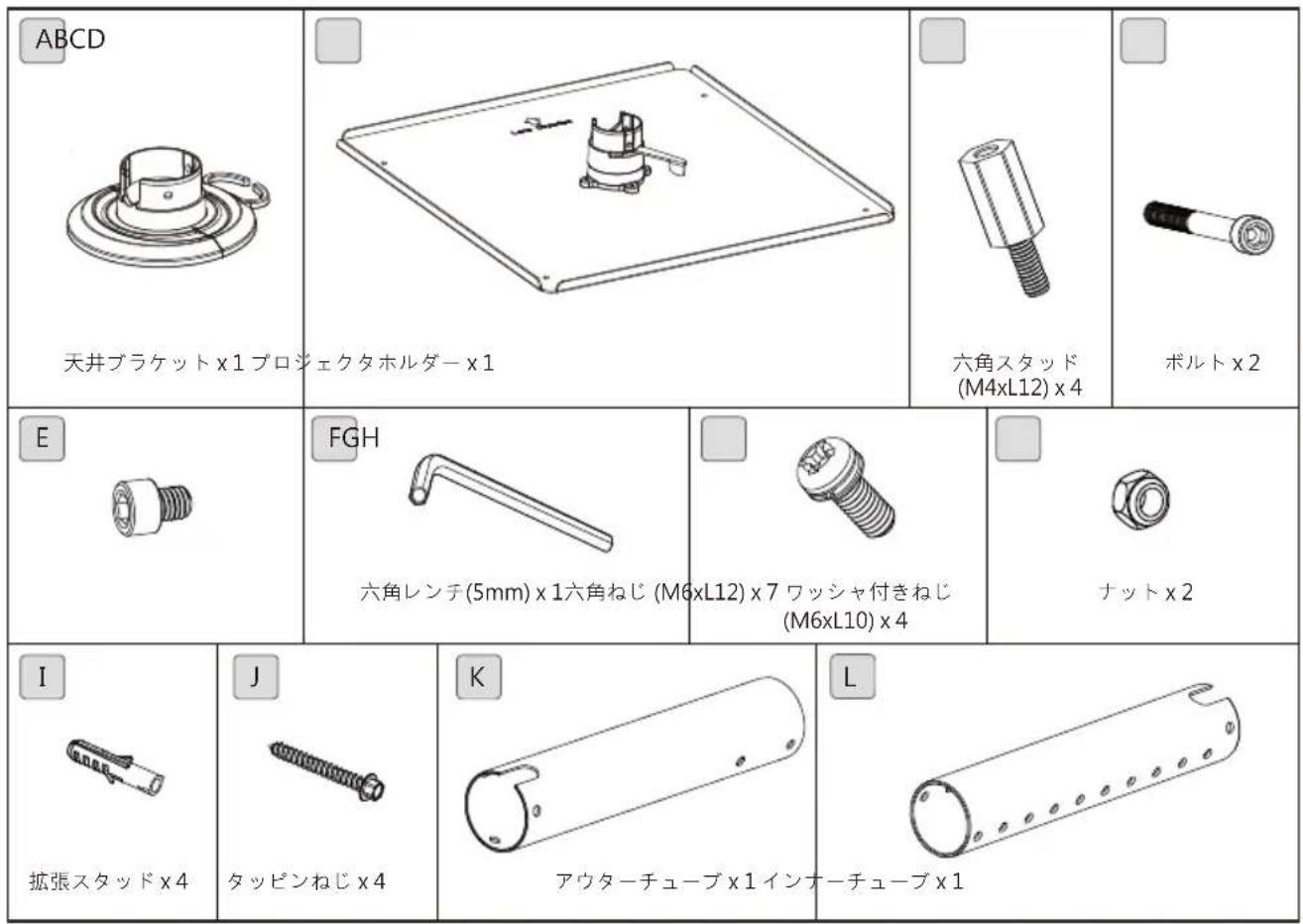

ABCD 天井ブラケット x1 プロジェクタホルダー x1 六角スタッド (M4xL12) x 4 ボルト x 2 E FGH 六角レンチ(5mm) x 1六角ねじ (M6xL12) x 7 ワッシャ付きねじ (M6xL10) x 4 ナット x 2 I 拡張スタッド x 4 J タッピンねじ x 4 K アウターチューブ x 1 インナーチューブ x 1 L設置に必要な工具


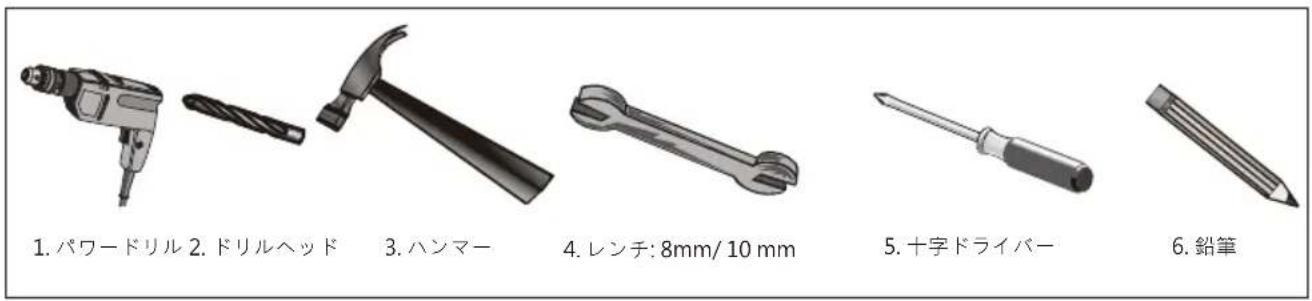

1. パワードリル 2. ドリルヘッド 3. ハンマー 4. レンチ: 8mm/ 10 mm 5. 十字ドライバー 6. 鉛筆穿孔位置
www.benq.comのサイトにアクセスしてください

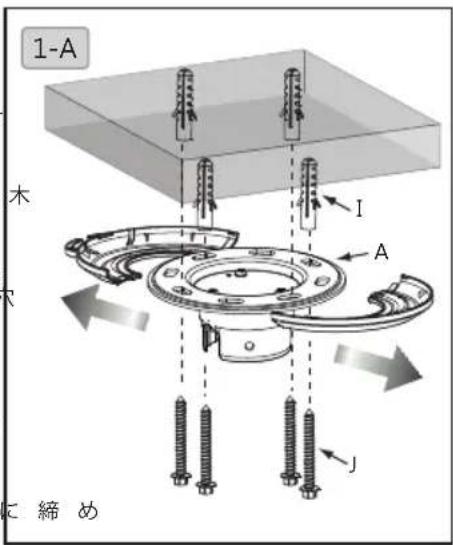

1-A. プラスチックカバーを左右に引いて開けます。天井ブラケット(A)を天井の目標位置に取り付けます。鉛筆でブラケット穴をマークします。コンクリート天井の場合は10mm (0.39インチ) x 55mm (2.17インチ) の直径 x 深さのマークした位置に、製天井の場合は4.5mm (0.17インチ) x 55mm (2.17インチ) の位置に穴を開けます。穴にプラスチックの拡張スタッド(I)を、スタッドにタッピン ねじ(J)を打ち付けてから、プラスチックキャップでに蓋をします。
2. プロジェクタにプロジェクトタホルダーを設置します

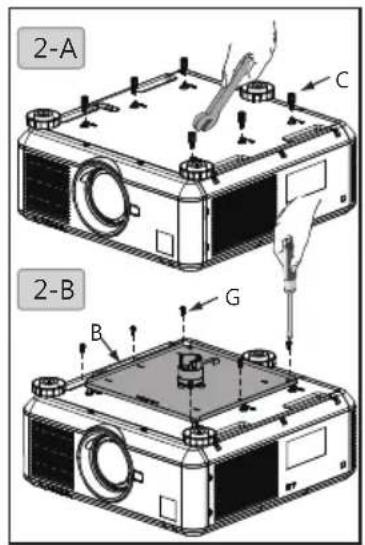

2-A. 六角スタッド(M4xL12)(C)を8mmレンチでプロジェクタに締め付けます
2-B. ワッシャ(G)付きねじを十字ドライバーでロックしてブロジェクタホルダー(B)をブロジェクタに付けます。
3. プロジェクタホルダーの長さを選択します
3-A. プロジェクタホルダーの長さは、372.8mm～547.8mmの範囲で調整できます。電源ケーブルをインナー チューブ (L)に取り付け、六角ねじ (M6xL12) (E)と5mm六角レンチ(F)でプロジェクタホルダーに固定します。


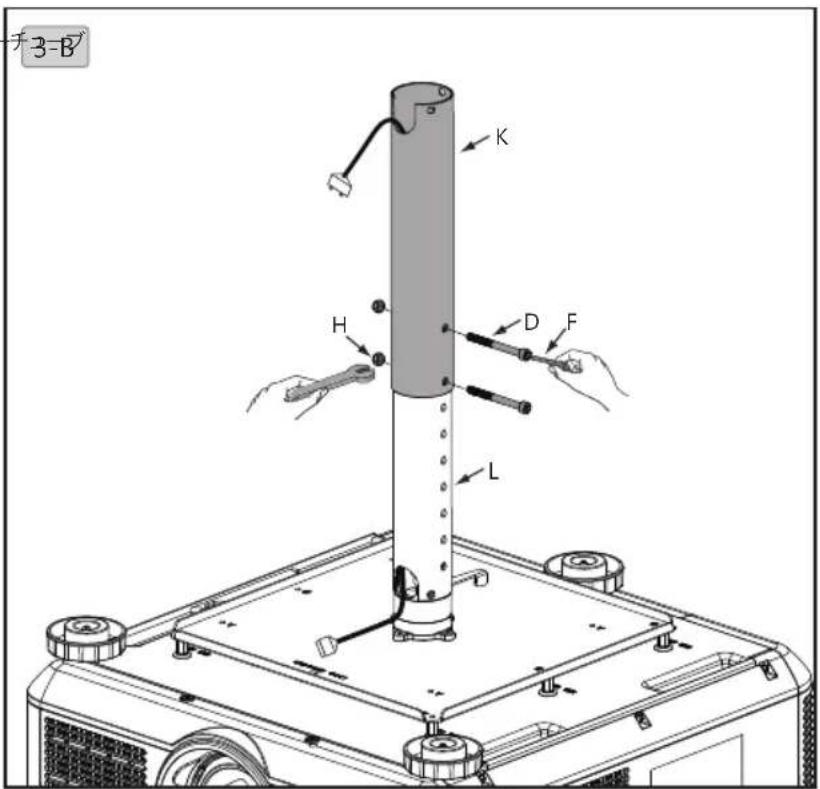

3-B. アウターチューブ(K)から電源ケーブルを引っ張り出し、プロジェクトに接続します。インナユニット(Lとプロジェクタ)と外部チューブ(K)を10mmと5mmレンチ(F)とボルト(D)とナット(H)で組み立てます。
3-C. 六角ボルト(M6xL12)(E)で、メスコネクタとオスコネクタ(K+L)および天井マウントブラケットにオスコネクタ(A)を固定します。
3-D. プロジェクターの長さを 98 ミリメートルとして設定します。六角穴付ボルト(M6 x L12)(E)を使って、天井取り付けブラケット(A)とプロジェクターブラケットを取り付けます。

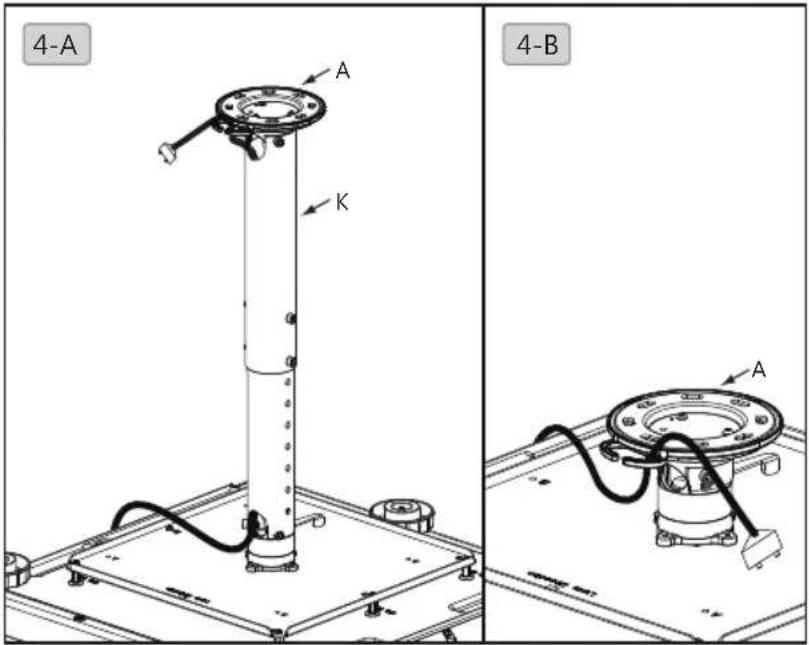

4-A. オスコネクタ(K)の上部から電源コードを引き出し、天井マウントブラケット(A)に固定します。
4-B. 電源コードを天井取り付けブラケット(A)に通します
5-A. ノブを緩めてヒンジモジュールの必須角度を調整します。調整後、後ろに押してノブを締め付けます。
