Тип продукта	Проектор DLP 4K
Бренд	BenQ
Модель	HT9050
Нативное разрешение	3840 x 2160 (4K UHD)
Яркость	2000 люмен ANSI
Контрастность	100 000:1
Технология отображения	DLP
Источники света	Лампа UHP 240W
Срок службы лампы	4000 часов (обычный режим) / 10000 часов (экономичный режим)
Размеры (Д x Ш x В)	470 x 200 x 550 мм
Вес	16 кг
Питание	AC 100-240В, 50/60Гц, 5А
Потребляемая мощность	500 Вт (максимум)
Основные функции	HDR10, HLG, 3D (DLP Link), вертикальная и горизонтальная коррекция трапеции, зум 1.6x, сдвиг объектива (вертикальный ±60%, горизонтальный ±23%)
Уход и чистка	Чистить воздушный фильтр каждые 500 часов; заменять лампу после выработки; протирать объектив мягкой сухой тканью.
Безопасность	Установка на потолок только квалифицированным специалистом; не блокировать вентиляционные отверстия; избегать влаги и пыли.
Запасные части и ремонтопригодность	Запасная лампа (модель BenQ 5J.J9D05.001), воздушный фильтр (модель BenQ 5J.J9D05.002), комплект для потолочного монтажа входит в комплект; индекс ремонтопригодности оценивается в 6.5/10.
Содержимое упаковки	Проектор, пульт дистанционного управления с батарейками, кабель питания, кабель HDMI, руководство по потолочному монтажу, крепежный комплект.

Часто задаваемые вопросы - HT9050 BENQ

Каковы размеры проектора BenQ HT9050?

Размеры проектора: примерно 470 мм в ширину, 200 мм в высоту и 550 мм в глубину (Д x Ш x В).

Поддерживает ли BenQ HT9050 HDR?

Да, он поддерживает HDR10 и HLG для улучшенного качества изображения.

Как установить потолочный кронштейн?

Установка должна выполняться квалифицированным специалистом. Кронштейн крепится к потолку с помощью анкерных болтов и винтов. Убедитесь, что потолок выдерживает не менее 4-кратного общего веса проектора и кронштейна.

Какой тип лампы используется в HT9050 и как ее заменить?

В нем используется лампа UHP 240W. Для замены выключите проектор, отключите его от сети, дождитесь охлаждения, затем откройте отсек лампы и замените ее новой (модель BenQ 5J.J9D05.001).

Совместим ли проектор с 3D?

Да, он совместим с 3D через технологию DLP Link. Вам понадобятся активные очки, совместимые с DLP Link.

Как чистить воздушный фильтр?

Воздушный фильтр необходимо чистить каждые 500 часов работы. Снимите фильтр, промойте его теплой водой с мягким моющим средством, прополощите и дайте полностью высохнуть перед установкой на место.

Какое минимальное проекционное расстояние для изображения 120 дюймов?

С зумом 1.6x проекционное расстояние для изображения 120 дюймов составляет примерно от 3 до 4,8 метров в зависимости от уровня зума.

Имеет ли проектор встроенный динамик?

Да, он оснащен стереодинамиком мощностью 10 Вт, но для оптимального опыта рекомендуется использовать внешнюю аудиосистему.

Что делать, если изображение искажено или наклонено?

Используйте функции вертикальной и горизонтальной коррекции keystone в меню OSD или отрегулируйте угол наклона проектора физически с помощью кронштейна (±20°).

Где я могу найти полное руководство пользователя?

Вы можете загрузить полное руководство в формате PDF на сайте notice-facile.com или на официальном сайте BenQ.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ HT9050 BENQ

Руководство по установке потолочного крепления цифрового проектора

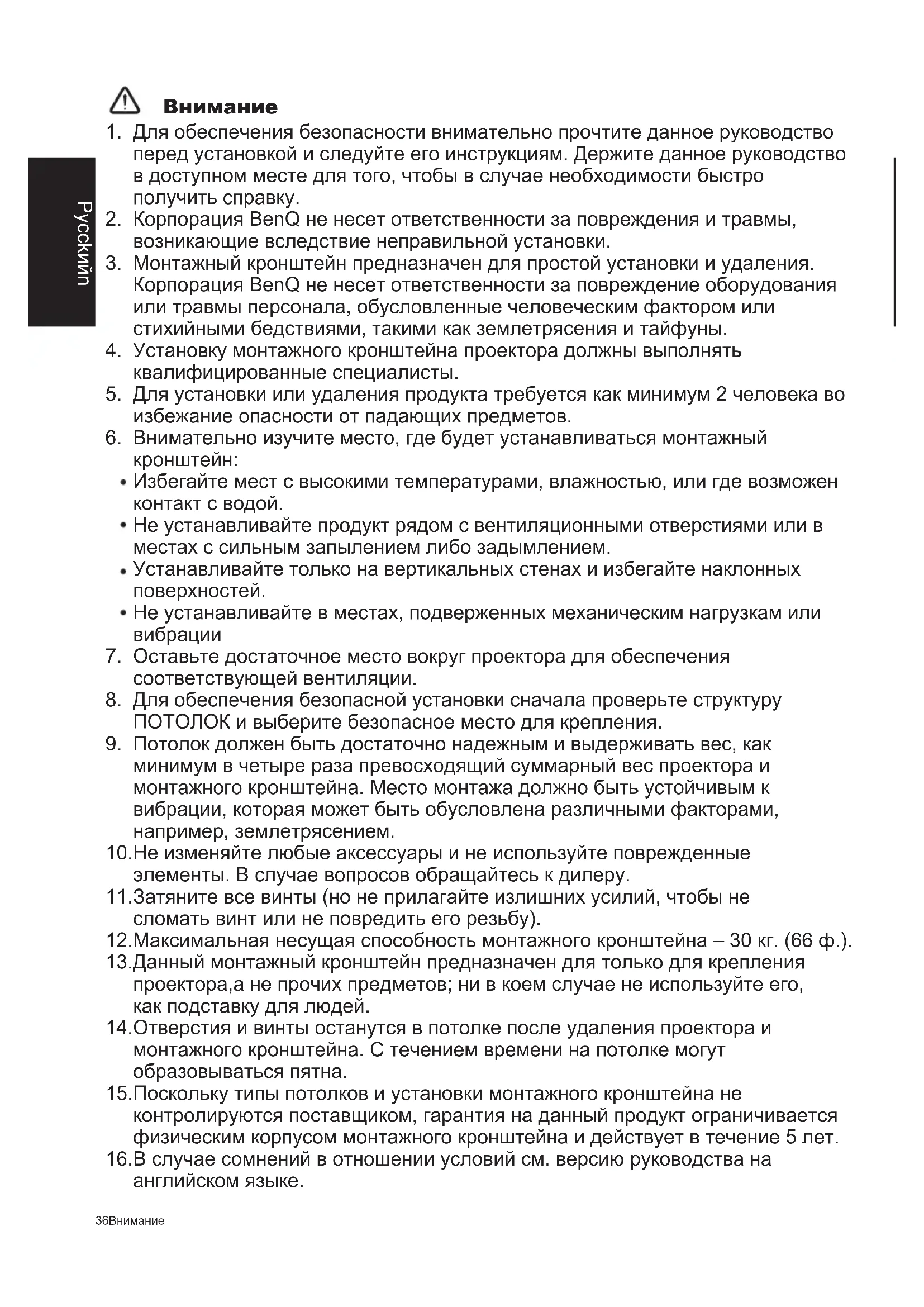

1. Для обеспечения безопасности внимательно прочтите данное руководство перед установкой и следуйте его инструкциям. Держите данное руководство в доступном месте для того, чтобы в случае необходимости быстро получить справку.
2. Корпорация BenQ не несет ответственности за повреждения и травмы, возникающие вследствие неправильной установки.
3. Монтажный кронштейн предназначен для простой установки и удаления. Корпорация BenQ не несет ответственности за повреждение оборудования или травмы персонала, обусловленные человеческим фактором или стихийными бедствиями, такими как землетрясения и тайфуны.
4. Установку монтажного кронштейна проектора должны выполнять квалифицированные специалисты.
5. Для установки или удаления продукта требуется как минимум 2 человека во избежание опасности от падающих предметов.
6. Внимательно изучите место, где будет устанавливаться монтажный кронштейн:

- Избегайте мест с высокими температурами, влажностью, или где возможен контакт с водой.

- Не устанавливайте продукт рядом с вентиляционными отверстиями или в местах с сильным запылением либо задымлением.

- Устанавливайте только на вертикальных стенах и избегайте наклонных поверхностей.

- Не устанавливайте в местах, подверженных механическим нагрузкам или вибрации

1. Оставьте достаточное место вокруг проектора для обеспечения соответствующей вентиляции.

2. Для обеспечения безопасной установки сначала проверьте структуру ПОТОЛОК и выберите безопасное место для крепления.

3. Потолок должен быть достаточно надежным и выдерживать вес, как минимум в четыре раза превосходящий суммарный вес проектора и монтажного кронштейна. Место монтажа должно быть устойчивым к вибрации, которая может быть обусловлена различными факторами, например, землетрясением.

4. Не изменяйте любые аксессуары и не используйте поврежденные элементы. В случае вопросов обращайтесь к дилеру.

11.Затяните все винты (но не прилагайте излишних усилий, чтобы не сломать винт или не повредить его резьбу).

1. Максимальная несущая способность монтажного кронштейна – 30 кг. (66 ф.).

2. Данный монтажный кронштейн предназначен для только для крепления проектора, а не прочих предметов; ни в коем случае не используйте его, как подставку для людей.

14.Отверстия и винты останутся в потолке после удаления проектора и монтажного кронштейна. С течением времени на потолке могут образовываться пятна.

1. Поскольку типы потолков и установки монтажного кронштейна не контролируются поставщиком, гарантия на данный продукт ограничивается физическим корпусом монтажного кронштейна и действует в течение 5 лет.

2. В случае сомнений в отношении условий см. версию руководства на английском языке.

Технические характеристики

Материал	Сталь/алюминиевый сплав
Масса	3.39 кг
Длина	98mm , 372.8mm ~ 547.8mm(шаг 25 mm)
Угол поворота	360°
Угол наклона	+/-20°
Нагрузка	30 кг
Винт	M4,M6

Длина

1. Переменная длина в диапазоне от 98 до 547,8 мм (с шагом в 25 мм).

1 98 372.8 547.8

Установочный угол

1. Угол наклона в диапазоне от -20° до +20°

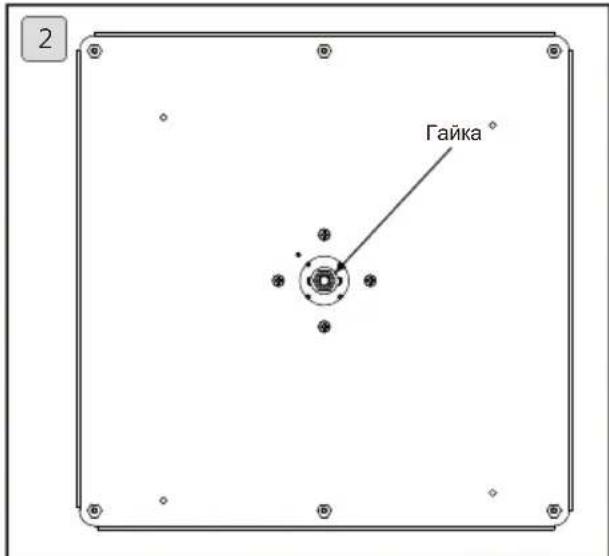

2. Гайка предназначена для регулирования жесткости угла проектора. ⚠️Регулировка гаек должна выполняться квалифицированным специалистом

1 ±20°

2 Гайка

Комплект принадлежностей

ABDПотолочное крепление x 1		Держатель для проектора x 1			CШпилька шестигранная(M4xL12) x 4		Болт x 2
EВинт шестигранный(M6xL12) x 7		FGHКлюч шестигранный (5 мм) x 1		Винт с шайбой(M6xL10) x 4		Гайка x 2
IДюбель x 4	JВинт самонарезающийx 4		Внешняя трубка x 1		LВнутренняя трубка x 1

Инструменты, которые потребуются для установки

Black metal hammer on white background (no text or symbols)

1. Электрическая дрель
2. Сверло 3. Молоток 4. Гаечный ключ: 8 мм/10 мм
3. Крестовая отвертка 6. Карандаш

Расположение отверстия

Посетите веб-сайт www.benq.com

1. Установка подвесного крепления на потолке

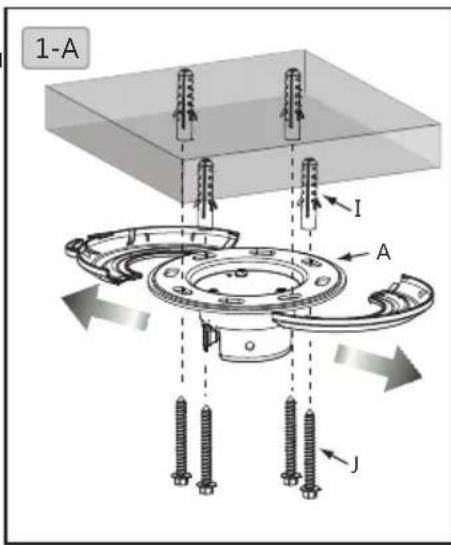

   1-A. Снимите пластмассовую оболочку справа и слева. Поместите потолочное крепление (А) возле места установки на потолке. Отметьте отверстие для крепления карандашом. Просверлите отверстия в отмеченных местах диаметром х глубиной 10 x 55 мм (в бетонном) или 4,5 x 55 мм (в деревянном) потолке. Забейте пластмассовый дюбель (I) в отверстие, а самонарезающий винт (J) вкрутите в дюбель. Закройте отверстие пластмассовой заглушкой.
2. Прикрепление кронштейна к проектору
   2-A. Прикрепите к проектору шестигранную шпильку (M4xL12) (C) 8 мм гаечным ключом
   2-B. Чтобы прикрепить к проектору кронштейн (В), закрутите винты с шайбами (G) крестовой отверткой
3. Выбор длины кронштейна для проектора
   3-A. Длина кронштейна для проектора регулируется в диапазоне от 372,8 до 547,8 мм. Вставьте сетевой шнур во внутреннюю трубку (L) и прикрепите ее к кронштейну проектора шестигранным винтом (M6xL12) (E) с помощью 5 мм шестигранного ключа (F).

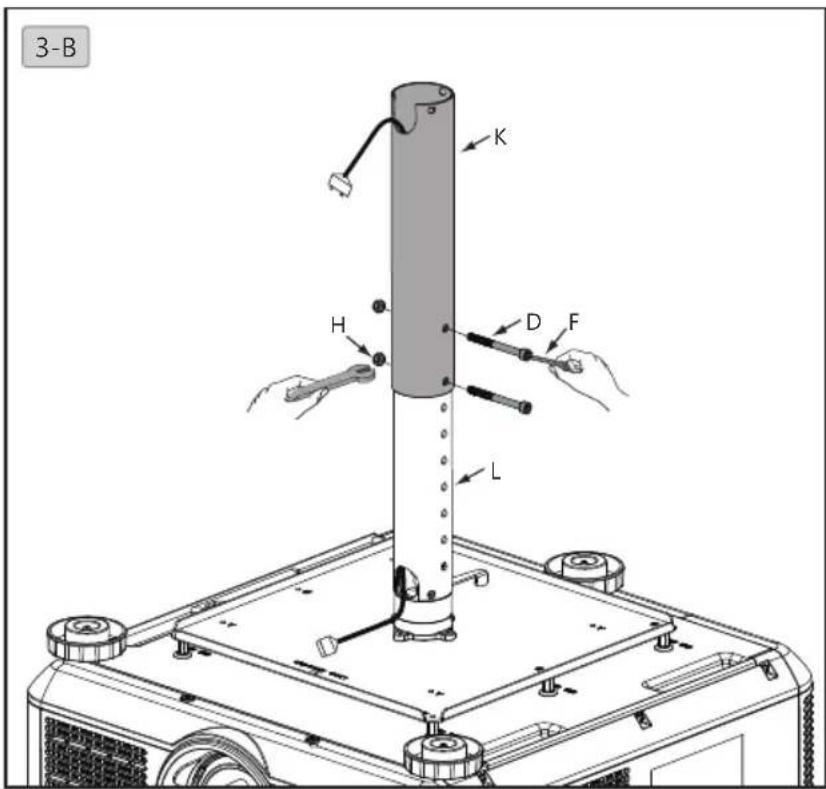

3-B. Извлеките сетевой шнур из внешней трубки (K) и подсоедините его к проектору. Прикрепите модуль внутренней трубки (L и проектор) ко внешней трубке (K) болтом (D) и гайкой (H), используя 10 и 5 мм гаечные ключи (F).

3-C. Закрепите внешнюю и внутреннюю трубки (K+L) на кронштейне для монтажа на потолке (A) шестигранными болтами (M6 x 12)(E).
3-D. Установите длину 98 мм Используйте винт с внутренним шестигранным. углублением (М6Х12) (Е) для соединения потолочного (А)

4-A. Извлеките шнур питания из верхней части внешней трубки (K) и закрепите его на кронштейне для монтажа на потолке (A).
4-B. Протяните кабель питания через потолочный кронштейн (А).

5. Настройка требуемого угла

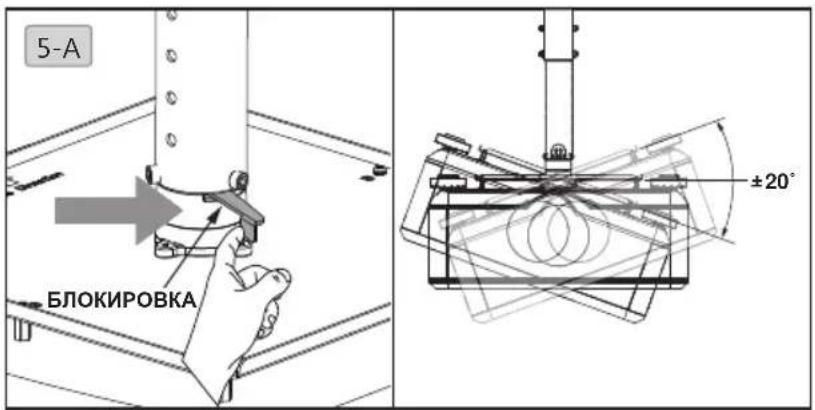

5-A. Установите необходимый угол поворотного модуля, ославив ручку. Завершив регулировку, верните ручку на место и затяните ее.

5-A БЛОКИРОВКА ±20°
