HT9050 - Projektor BENQ - Kostenlose Bedienungsanleitung

Produkttyp	DLP 4K Projektor
Marke	BenQ
Modell	HT9050
Native Auflösung	3840 x 2160 (4K UHD)
Helligkeit	2000 ANSI Lumen
Kontrastverhältnis	100.000:1
Displaytechnologie	DLP
Lichtquelle	UHP Lampe 240W
Lampenlebensdauer	4000 Stunden (Normalmodus) / 10000 Stunden (Economymodus)
Abmessungen (B x H x T)	470 x 200 x 550 mm
Gewicht	16 kg
Stromversorgung	AC 100-240V, 50/60Hz, 5A
Leistungsaufnahme	500 W (max.)
Hauptfunktionen	HDR10, HLG, 3D (DLP Link), vertikaler und horizontaler Keystone, 1,6x Zoom, Lens Shift (vertikal ±60%, horizontal ±23%)
Wartung und Reinigung	Luftfilter alle 500 Stunden reinigen; Lampe nach Ablauf ersetzen; Objektiv mit einem weichen, trockenen Tuch reinigen.
Sicherheit	Montage an der Decke nur durch qualifiziertes Fachpersonal; Lüftungsöffnungen nicht blockieren; Feuchtigkeit und Staub vermeiden.
Ersatzteile und Reparierbarkeit	Ersatzlampe (Modell BenQ 5J.J9D05.001), Luftfilter (Modell BenQ 5J.J9D05.002), Deckenmontageset inbegriffen; Reparierbarkeitsindex geschätzt 6,5/10.
Lieferumfang	Projektor, Fernbedienung mit Batterien, Netzkabel, HDMI-Kabel, Anleitung zur Deckenmontage, Befestigungsset.

Häufig gestellte Fragen - HT9050 BENQ

Welche Abmessungen hat der BenQ HT9050 Projektor?

Die Abmessungen des Projektors betragen ca. 470 mm Breite, 200 mm Höhe und 550 mm Tiefe (B x H x T).

Unterstützt der BenQ HT9050 HDR?

Ja, er unterstützt HDR10 und HLG für eine verbesserte Bildqualität.

Wie wird die Deckenhalterung installiert?

Die Installation muss von qualifiziertem Fachpersonal durchgeführt werden. Die Halterung wird mit Dübeln und Schrauben an der Decke befestigt. Stellen Sie sicher, dass die Decke mindestens das Vierfache des Gesamtgewichts von Projektor und Halterung tragen kann.

Welchen Lampentyp verwendet der HT9050 und wie wird sie ausgetauscht?

Er verwendet eine UHP Lampe 240W. Zum Austauschen schalten Sie den Projektor aus, ziehen Sie den Netzstecker, warten Sie das Abkühlen ab, öffnen Sie dann das Lampenfach und ersetzen Sie die Lampe durch eine neue (Modell BenQ 5J.J9D05.001).

Ist der Projektor 3D-kompatibel?

Ja, er ist 3D-kompatibel über die DLP Link Technologie. Sie benötigen aktive DLP Link kompatible Brillen.

Wie reinigt man den Luftfilter?

Der Luftfilter muss alle 500 Betriebsstunden gereinigt werden. Entfernen Sie den Filter, waschen Sie ihn mit lauwarmem Wasser und einem milden Reinigungsmittel, spülen Sie ihn ab und lassen Sie ihn vollständig trocknen, bevor Sie ihn wieder einsetzen.

Wie groß ist der minimale Projektionsabstand für ein 120-Zoll-Bild?

Mit dem 1,6x Zoom beträgt der Projektionsabstand für ein 120-Zoll-Bild etwa 3 bis 4,8 Meter, je nach Zoomstufe.

Verfügt der Projektor über einen integrierten Lautsprecher?

Ja, er ist mit einem 10 W Stereolautsprecher ausgestattet, aber für ein optimales Erlebnis wird die Verwendung eines externen Audiosystems empfohlen.

Was tun, wenn das Bild verzerrt oder geneigt ist?

Verwenden Sie die Keystone-Korrekturfunktionen (vertikal und horizontal) im OSD-Menü oder passen Sie den Neigungswinkel des Projektors physisch über die Deckenhalterung an (±20°).

Wo finde ich die vollständige Bedienungsanleitung?

Sie können die vollständige Anleitung im PDF-Format auf der Website notice-facile.com oder auf der offiziellen BenQ-Website herunterladen.

BEDIENUNGSANLEITUNG HT9050 BENQ

Anleitung zur Deckenmontage des digitalen Projektors

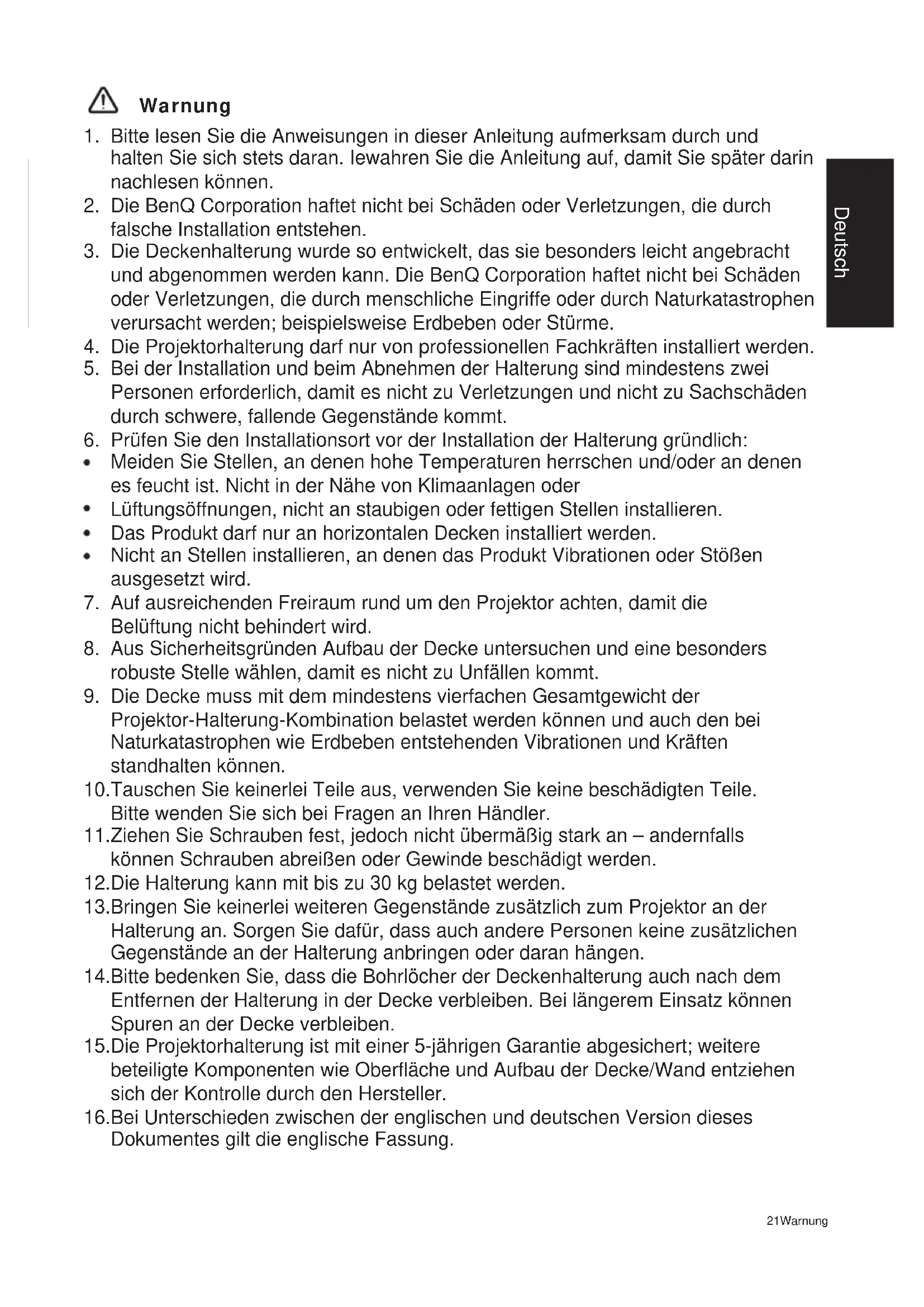

1. Bitte lesen Sie die Anweisungen in dieser Anleitung aufmerksam durch und halten Sie sich stets daran. lewahren Sie die Anleitung auf, damit Sie später darin nachlesen können.
2. Die BenQ Corporation haftet nicht bei Schäden oder Verletzungen, die durch falsche Installation entstehen.
3. Die Deckenhalterung wurde so entwickelt, das sie besonders leicht angebracht und abgenommen werden kann. Die BenQ Corporation haftet nicht bei Schäden oder Verletzungen, die durch menschliche Eingriffe oder durch Naturkatastrophen verursacht werden; beispielsweise Erdbeben oder Stürme.
4. Die Projektorhalterung darf nur von professionellen Fachkräften installiert werden.
5. Bei der Installation und beim Abnehmen der Halterung sind mindestens zwei Personen erforderlich, damit es nicht zu Verletzungen und nicht zu Sachschäden durch schwere, fallende Gegenstände kommt.

6. Prüfen Sie den Installationsort vor der Installation der Halterung gründlich:

7. Meiden Sie Stellen, an denen hohe Temperaturen herrschen und/oder an denen es feucht ist. Nicht in der Nähe von Klimaanlagen oder

8. Lüftungsöffnungen, nicht an staubigen oder fettigen Stellen installieren.
   • Das Produkt darf nur an horizontalen Decken installiert werden.
9. Nicht an Stellen installieren, an denen das Produkt Vibrationen oder Stößen ausgesetzt wird.
10. Auf ausreichenden Freiraum rund um den Projektor achten, damit die Belüftung nicht behindert wird.
11. Aus Sicherheitsgründen Aufbau der Decke untersuchen und eine besonders robuste Stelle wählen, damit es nicht zu Unfällen kommt.
12. Die Decke muss mit dem mindestens vierfachen Gesamtgewicht der Projektor-Halterung-Kombination belastet werden können und auch den bei Naturkatastrophen wie Erdbeben entstehenden Vibrationen und Kräften standhalten können.
13. Tauschen Sie keinerlei Teile aus, verwenden Sie keine beschädigten Teile. Bitte wenden Sie sich bei Fragen an Ihren Händler.
14. Ziehen Sie Schrauben fest, jedoch nicht übermäßig stark an – andernfalls können Schrauben abreißen oder Gewinde beschädigt werden.
15. Die Halterung kann mit bis zu 30 kg belastet werden.
16. Bringen Sie keinerlei weiteren Gegenstände zusätzlich zum Projektor an der Halterung an. Sorgen Sie dafür, dass auch andere Personen keine zusätzlichen Gegenstände an der Halterung anbringen oder daran hängen.
17. Bitte bedenken Sie, dass die Bohrlöcher der Deckenhalterung auch nach dem Entfernen der Halterung in der Decke verbleiben. Bei längerem Einsatz können Spuren an der Decke verbleiben.
18. Die Projektorhalterung ist mit einer 5-jährigen Garantie abgesichert; weitere beteiligte Komponenten wie Oberfläche und Aufbau der Decke/Wand entziehen sich der Kontrolle durch den Hersteller.
19. Bei Unterschieden zwischen der englischen und deutschen Version dieses Dokumentes gilt die englische Fassung.

Technische Daten

Material	Stahl/Aluminiumlegierung
Gewicht	3.39kg
Länge	98, 372,8~547,8 (in Einheiten von 25 mm)
Drehwinkel	360°
Neigungswinkel	+/-20°
Belastbarkeit	30kg
Schrauben	M4,M6

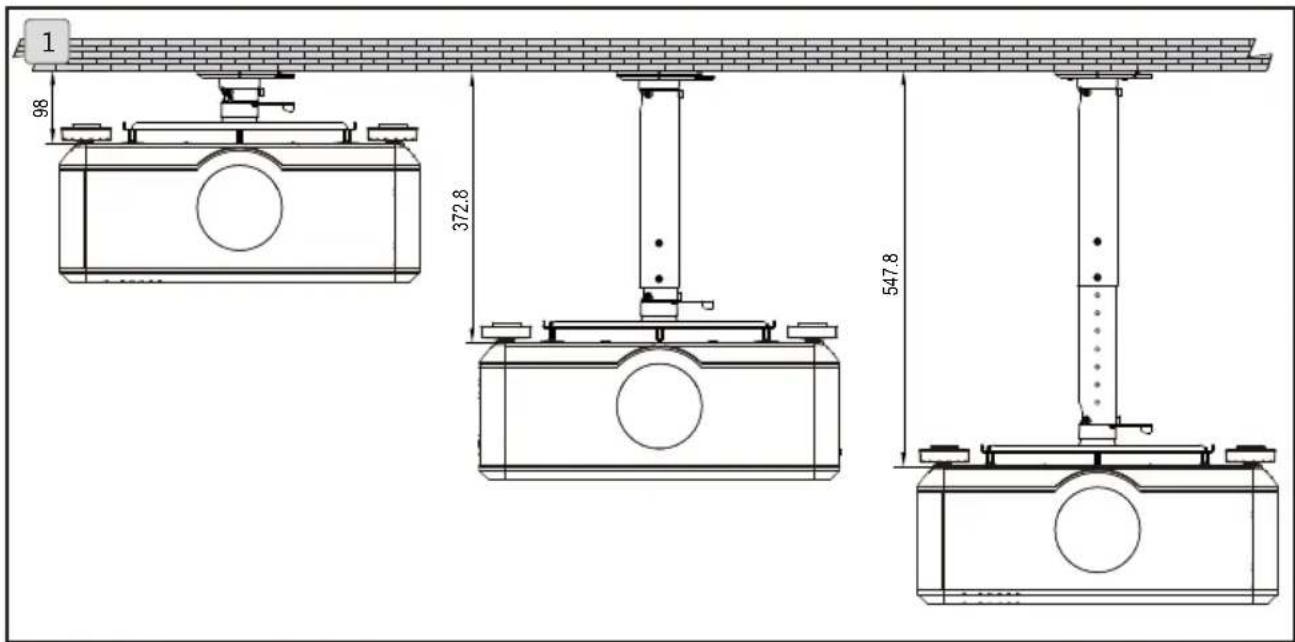

Länge

1. Variable Länge zwischen 98 mm und 547,8 mm (in Einheiten von 25 mm).

1 98 372.8 547.8

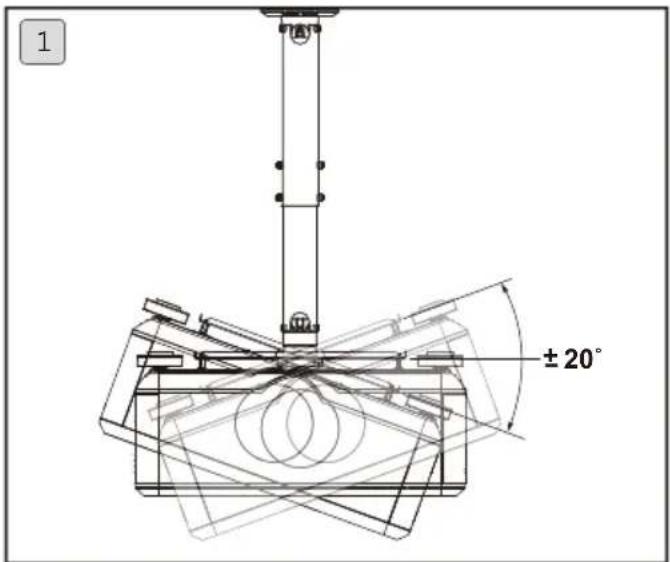

Einstellungswinkel

1. Neigungswinkel zwischen -20^ und +20^
2. Die Schraubenmutter dient zur Einstellung des Spiels im Projektorwinkel. ⚠️ Beauftragen Sie einen qualifizierten Techniker mit der Justierung der Schraubenmuttern.

1 ± 20°

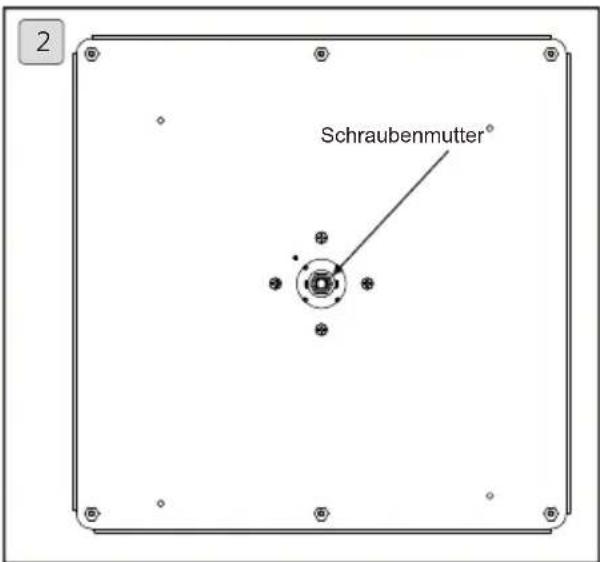

2 Schraubenmutter

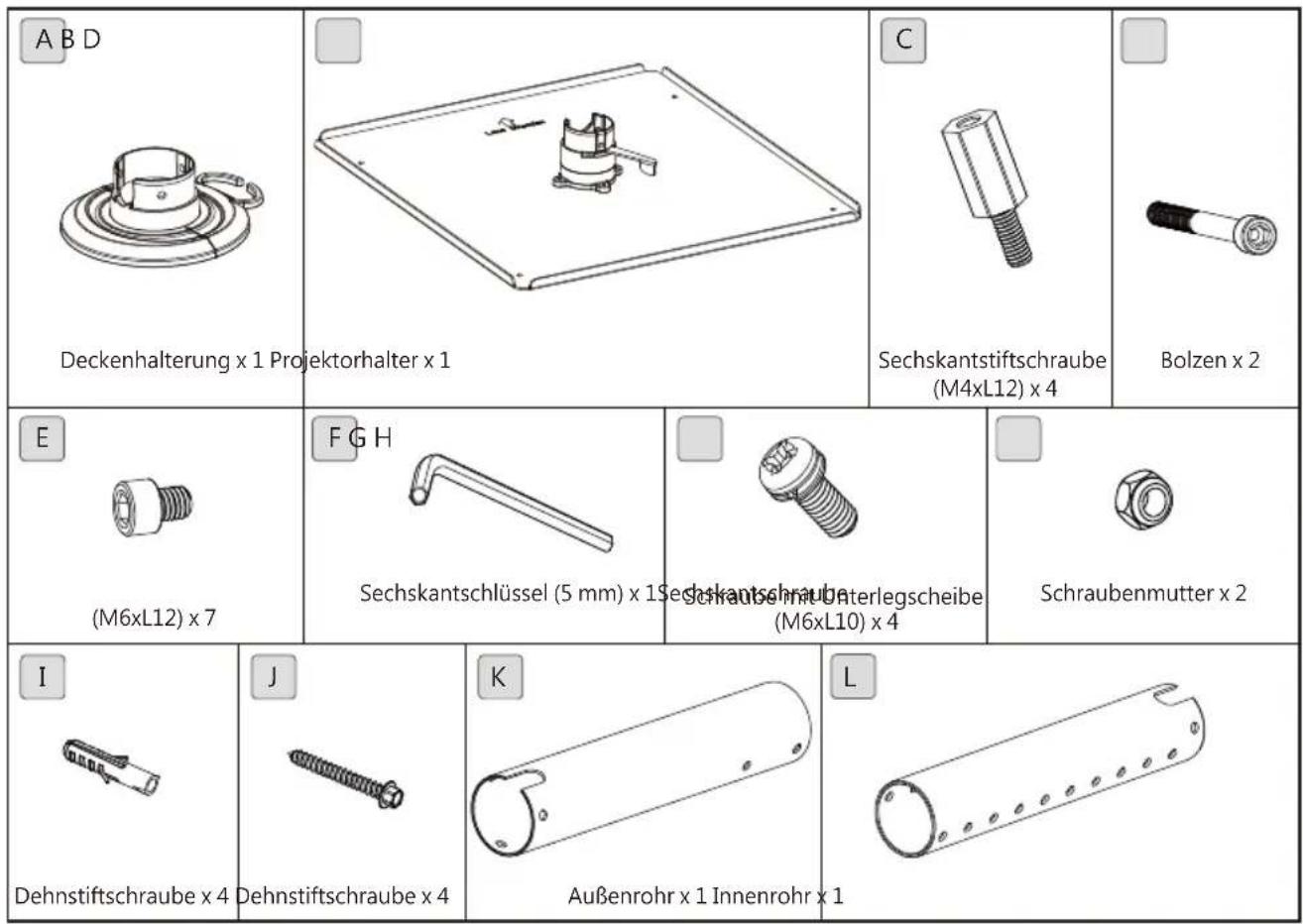

Zubehörset

A B D Deckenhalterung x 1 Projektorhalter x 1 C Sechskantstiftschraube (M4xL12) x 4 Bolzen x 2 E (M6xL12) x 7 F G H Sechskantschlüssel (5 mm) x 1 Sedskantschraube (M6xL10) x 4 Schraubenmutter x 2 I Dehnstiftschraube x 4 J Dehnstiftschraube x 4 K Außenrohr x 1 Innenrohr x 1 L

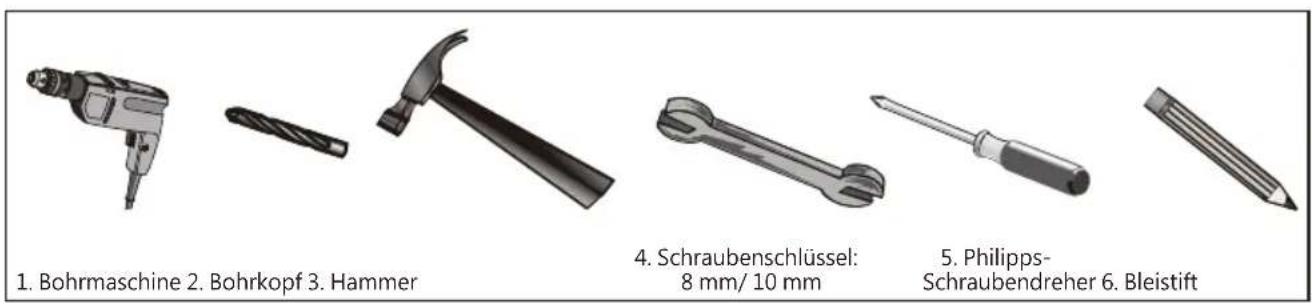

Für Montage benötigte Werkzeuge

1. Bohrmaschine 2. Bohrkopf 3. Hammer 4. Schraubenschlüssel: 8 mm/ 10 mm 5. Philipps- Schraubendreher 6. Bleistift

Bohrstelle

Besuchen Sie bitte die Website www.benq.com

1. Befestigen Sie die Hängevorrichtung an Ihrer Decke

1-A. Ziehen Sie die Kunststoffabdeckung nach rechts und links auf. Halten Sie die Deckenhalterung (A) nahe der Zielstelle an Ihrer Decke. Markieren Sie das Halterungsloch mit dem Bleistift. Bohren Sie Löcher mit einem Durchmesser x einer Tiefe von 10 mm (0,39 Zoll) x 55 mm (2,17 Zoll) bei einer Betondecke und 4,5 mm (0,17 Zoll) x 55 mm (2,17 Zoll) bei einer Holzdecke an den markierten Stellen. Schlagen Sie die Kunststoff-Dehnstiftschraube (I) mit einem Hammer in das Loch und die Schneidschraube (J) in die Stiftschraube und decken Sie dann das Loch mit einer Kunststoffkappe ab.

2. Befestigen Sie den Projektorhalter am Projektor

2-A. Montieren Sie die Sechskantstiftschraube (M4xL12) (C) mit dem 8 mm Schraubenschlüssel an Ihrem Projektor.
2-B. Montieren Sie den Projektorhalter (B) durch Verriegeln der Schrauben mit Unterlegscheiben (G) mit dem Philipps-Schraubendreher an Ihrem Projektor

3. Legen Sie die Länge des Projektorhalters fest

3-A. Die Länge des Projektorhalters ist zwischen 372,8 mm und 547,8 mm einstellbar. Führen Sie das Netzkabel durch das Innenrohr (L) und befestigen Sie das Rohr mit der Sechskantschraube (M6xL12) (E) und dem 5 mm Sechskantschlüssel (F) am Projektorhalter.

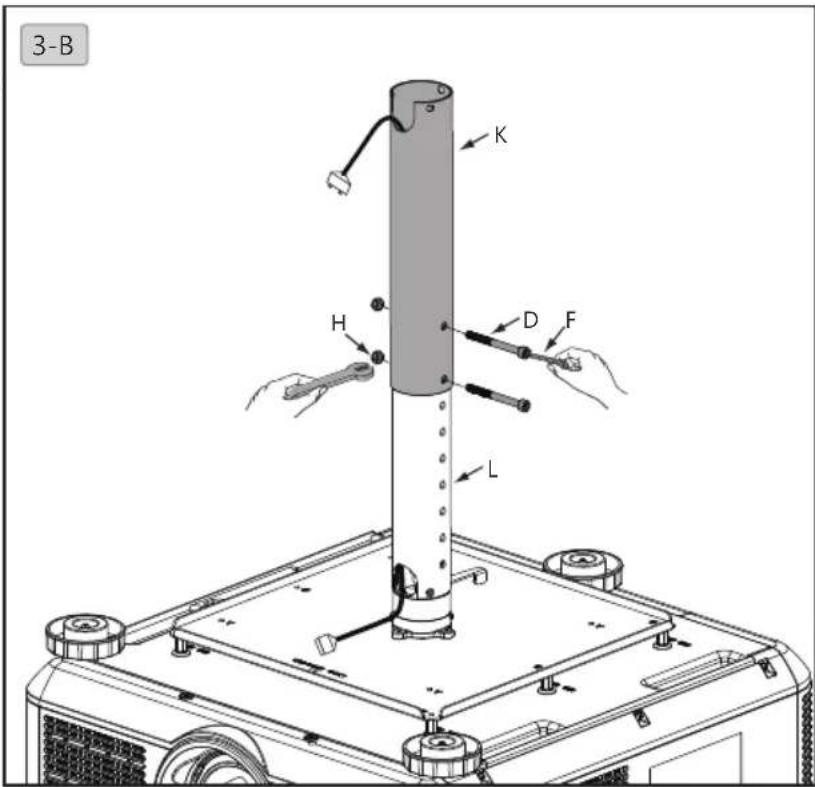

3-B. Ziehen Sie das Netzkabel aus dem Außenrohr (K) heraus und verbinden Sie es mit Ihrem Projektor. Fügen Sie das Innenrohr (Lund Projektor) und das Außenrohr (K) mit 10 mm und 5 mm Schraubenschlüsseln, (F) Bolzen (D) und Schraubenmuttern (H) zusammen.

3-C. Fixieren Sie internes und externes Rohr (K + L) und Deckenhalterung (A) mit den Sechskantschrauben (M6 x L12) (E).
3-D. Projektorlänge auf 98 mm einstellen Verwenden Sie die internen Sechskantschrauben (M6XL12) (E), um Deckenbefestigung (A) und Projektorbefestigung zu fixieren.

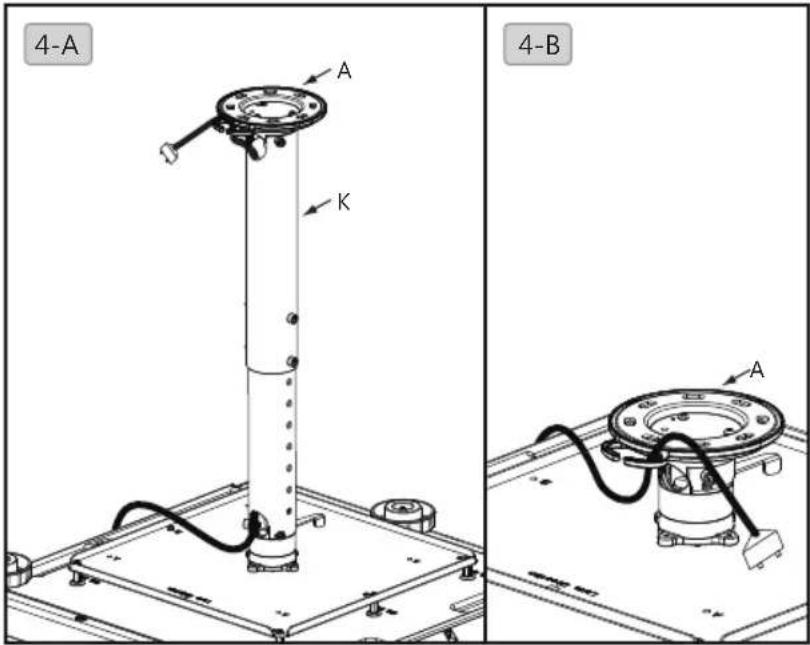

4-A. Ziehen Sie das Netzkabel oben aus dem externen Rohr (N), fixieren Sie das Kabel an der Deckenhalterung (A).
4-B. Führen Sie das Kabel zur Stromversorgung durch die Deckenbefestigung (A).

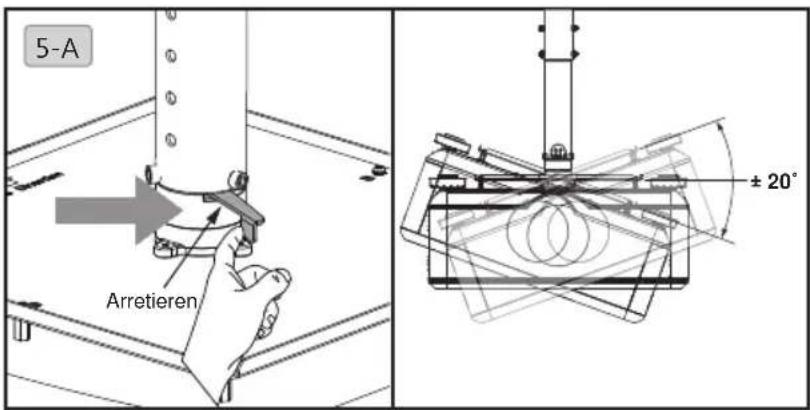

5. Winkel einstellen

5-A. Stellen Sie den gewünschten Winkel des Scharniermoduls durch Lösen des Knopfes ein. Nach der Einstellung schieben Sie den Knopf wieder zurück und ziehen ihn an.

5-A Arretieren ± 20°
