BEDIENUNGSANLEITUNG X12000 BENQ

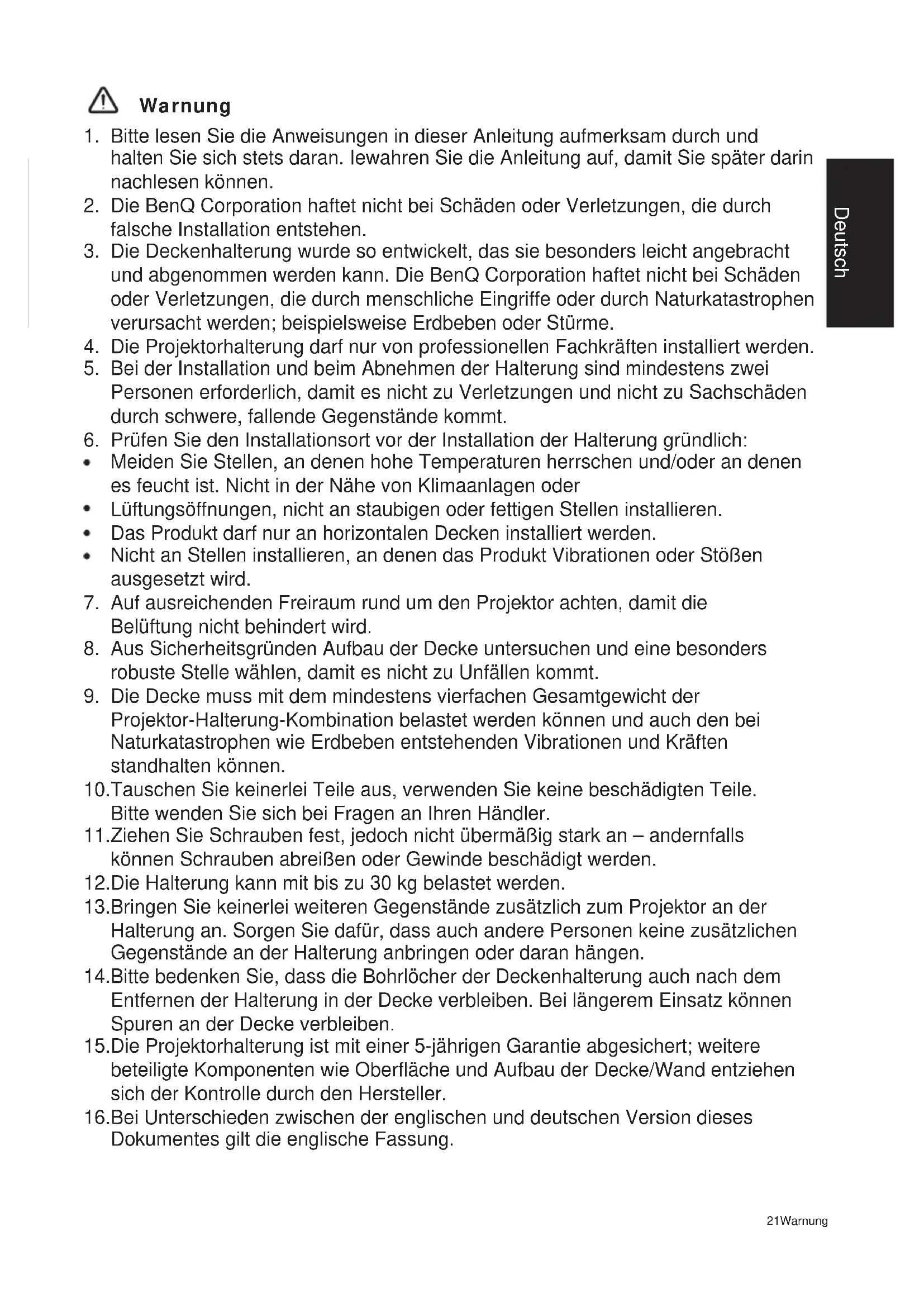

2. Die BenQ Corporation haftet nicht bei Schäden oder Verletzungen, die durch

falsche Installation entstehen.

3. Die Deckenhalterung wurde so entwickelt, das sie besonders leicht angebracht

und abgenommen werden kann. Die BenQ Corporation haftet nicht bei Schäden oder Verletzungen, die durch menschliche Eingriffe oder durch Naturkatastrophen verursacht werden; beispielsweise Erdbeben oder Stürme.

4. Die Projektorhalterung darf nur von professionellen Fachkräften installiert werden.

5. Bei der Installation und beim Abnehmen der Halterung sind mindestens zwei

Personen erforderlich, damit es nicht zu Verletzungen und nicht zu Sachschäden durch schwere, fallende Gegenstände kommt.

6. Prüfen Sie den Installationsort vor der Installation der Halterung gründlich:

Meiden Sie Stellen, an denen hohe Temperaturen herrschen und/oder an denen es feucht ist. Nicht in der Nähe von Klimaanlagen oder Lüftungsöffnungen, nicht an staubigen oder fettigen Stellen installieren. Das Produkt darf nur an horizontalen Decken installiert werden. Nicht an Stellen installieren, an denen das Produkt Vibrationen oder Stößen ausgesetzt wird.

7. Auf ausreichenden Freiraum rund um den Projektor achten, damit die

Belüftung nicht behindert wird.

8. Aus Sicherheitsgründen Aufbau der Decke untersuchen und eine besonders

robuste Stelle wählen, damit es nicht zu Unfällen kommt.

9. Die Decke muss mit dem mindestens vierfachen Gesamtgewicht der

Projektor-Halterung-Kombination belastet werden können und auch den bei Naturkatastrophen wie Erdbeben entstehenden Vibrationen und Kräften standhalten können. 10.Tauschen Sie keinerlei Teile aus, verwenden Sie keine beschädigten Teile. Bitte wenden Sie sich bei Fragen an Ihren Händler. 11.Ziehen Sie Schrauben fest, jedoch nicht übermäßig stark an – andernfalls können Schrauben abreißen oder Gewinde beschädigt werden. 12.Die Halterung kann mit bis zu 30 kg belastet werden. 13.Bringen Sie keinerlei weiteren Gegenstände zusätzlich zum Projektor an der Halterung an. Sorgen Sie dafür, dass auch andere Personen keine zusätzlichen Gegenstände an der Halterung anbringen oder daran hängen. 14.Bitte bedenken Sie, dass die Bohrlöcher der Deckenhalterung auch nach dem Entfernen der Halterung in der Decke verbleiben. Bei längerem Einsatz können Spuren an der Decke verbleiben. 15.Die Projektorhalterung ist mit einer 5-jährigen Garantie abgesichert; weitere beteiligte Komponenten wie Oberfläche und Aufbau der Decke/Wand entziehen sich der Kontrolle durch den Hersteller. 16.Bei Unterschieden zwischen der englischen und deutschen Version dieses Dokumentes gilt die englische Fassung. Warnung 21Warnung Deutsch1

Technische Daten Länge Stahl/Aluminiumlegierung+/-20˚ 360˚ Drehwinkel 30kg M4,M698, 372,8~547,8 (in Einheiten von 25 mm)MaterialGewichtLängeBelastbarkeitSchraubenNeigungswinkel3.39kg

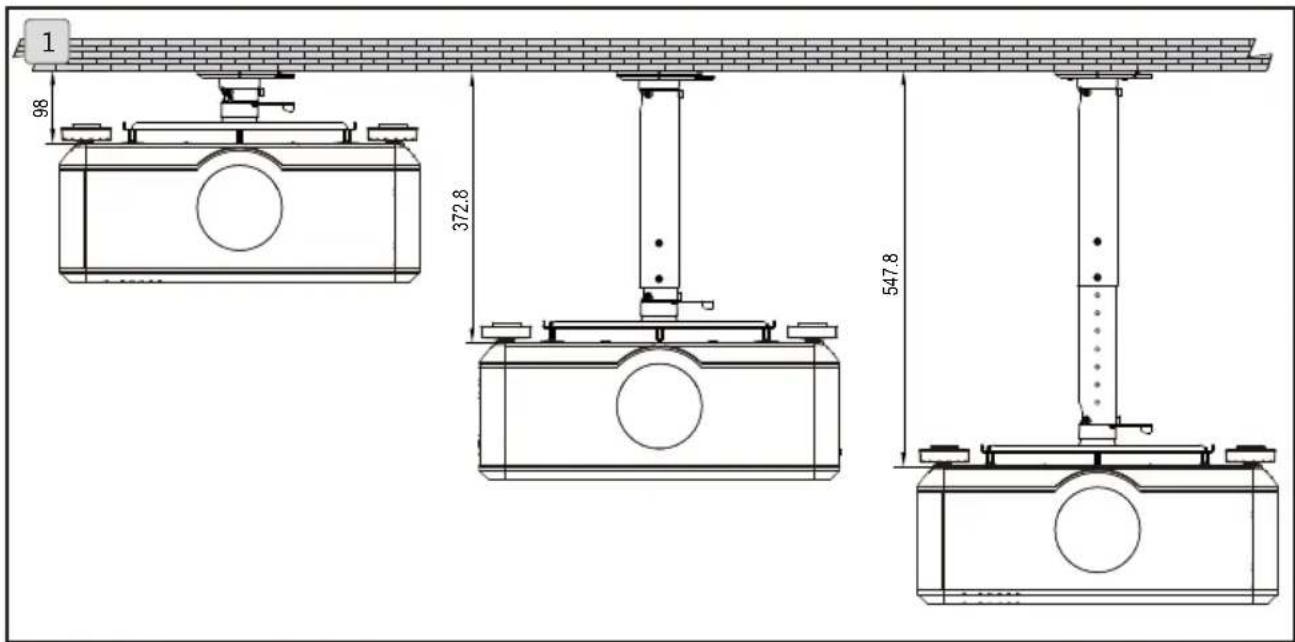

1. Variable Länge zwischen 98 mm und 547,8 mm (in Einheiten von 25 mm).

Deutsch Einstellungswinkel

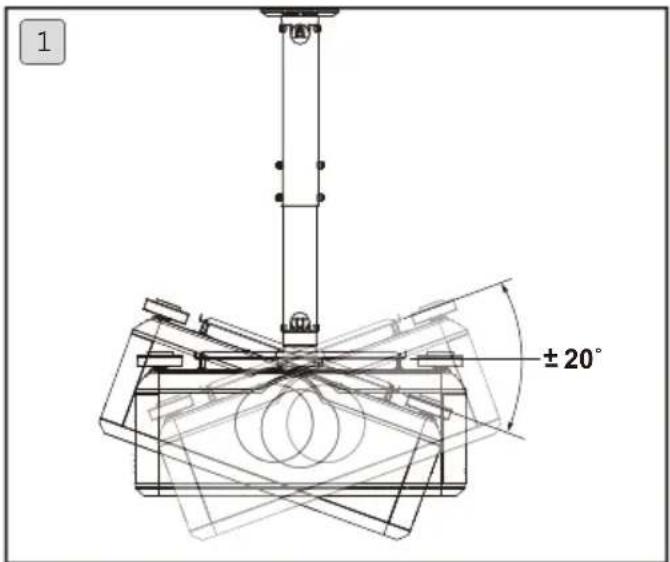

1. Neigungswinkel zwischen -20˚ und +20˚

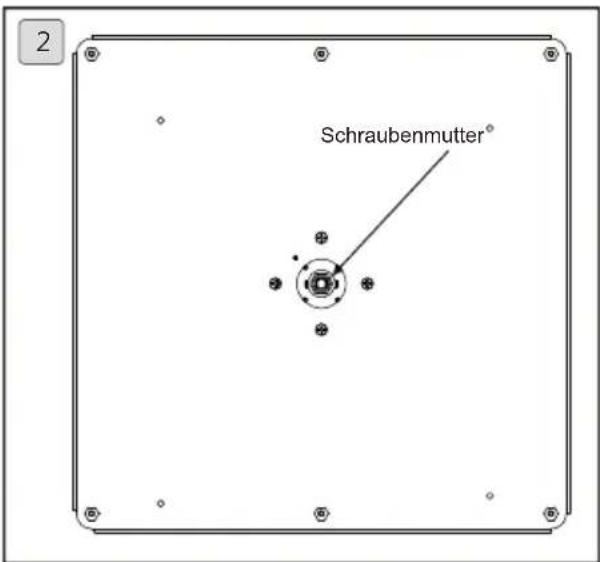

2. Die Schraubenmutter dient zur Einstellung des Spiels im Projektorwinkel.

Beauftragen Sie einen qualifizierten Techniker mit der Justierung der Schraubenmuttern. 22Technische Daten/Länge/Einstellungswinkel SchraubenmutterZubehörset Deutsch 23Zubehörset/Für Montage benötigte Werkzeuge /Bohrstelle A B D

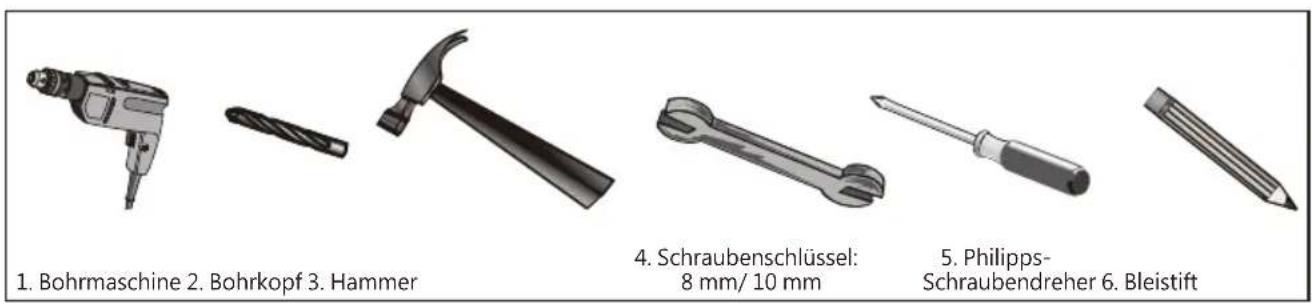

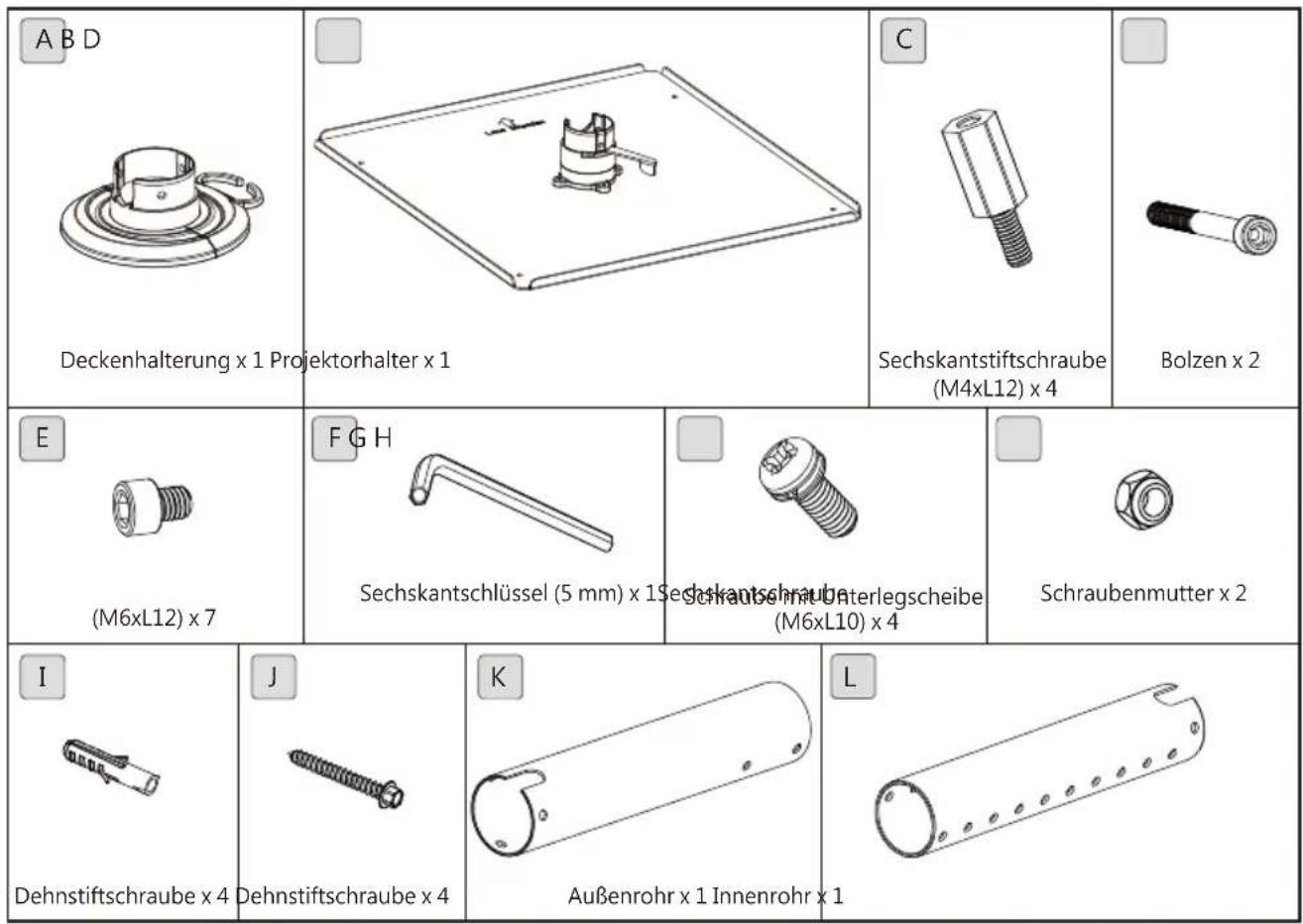

F G H Für Montage benötigte Werkzeuge Dehnstiftschraube x 4 Dehnstiftschraube x 4 Deckenhalterung x 1 Projektorhalter x 1 Sechskantschlüssel (5 mm) x 1Sechskantschraube (M6xL12) x 7 Schraube mit Unterlegscheibe (M6xL10) x 4 Sechskantstiftschraube (M4xL12) x 4

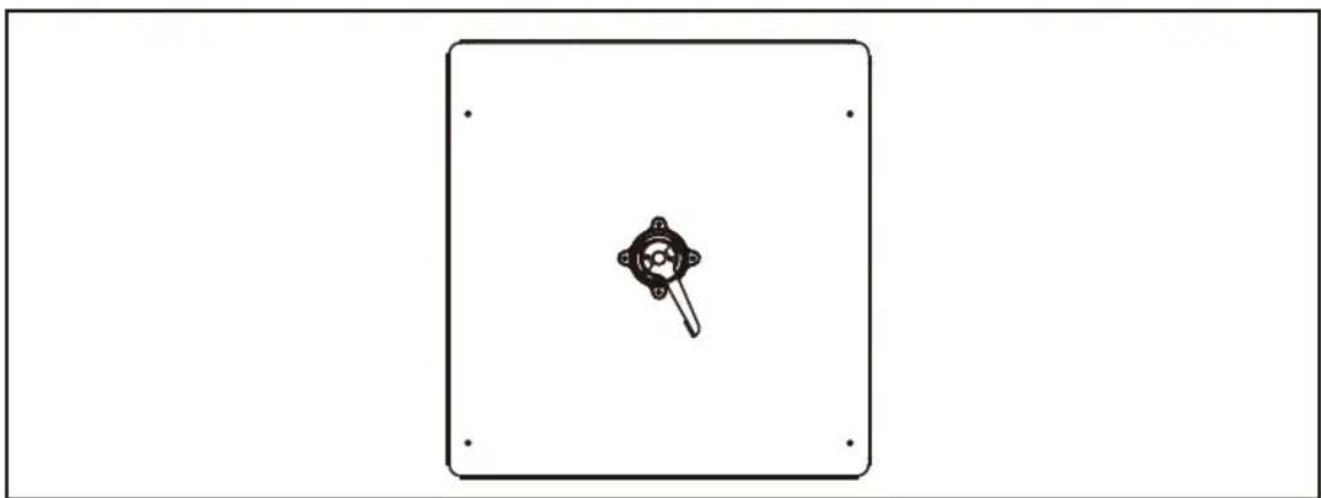

Schraubendreher 6. Bleistift Schraubenmutter x 2 Bolzen x 2 Außenrohr x 1 Innenrohr x 1 Bohrstelle Besuchen Sie bitte die Website www.benq.com CMontageschritte Deutsch 24Montageschritte

1.Befestigen Sie die Hängevorrichtung an Ihrer Decke

2. Befestigen Sie den Projektorhalter am Projektor

3. Legen Sie die Länge des Projektorhalters fest

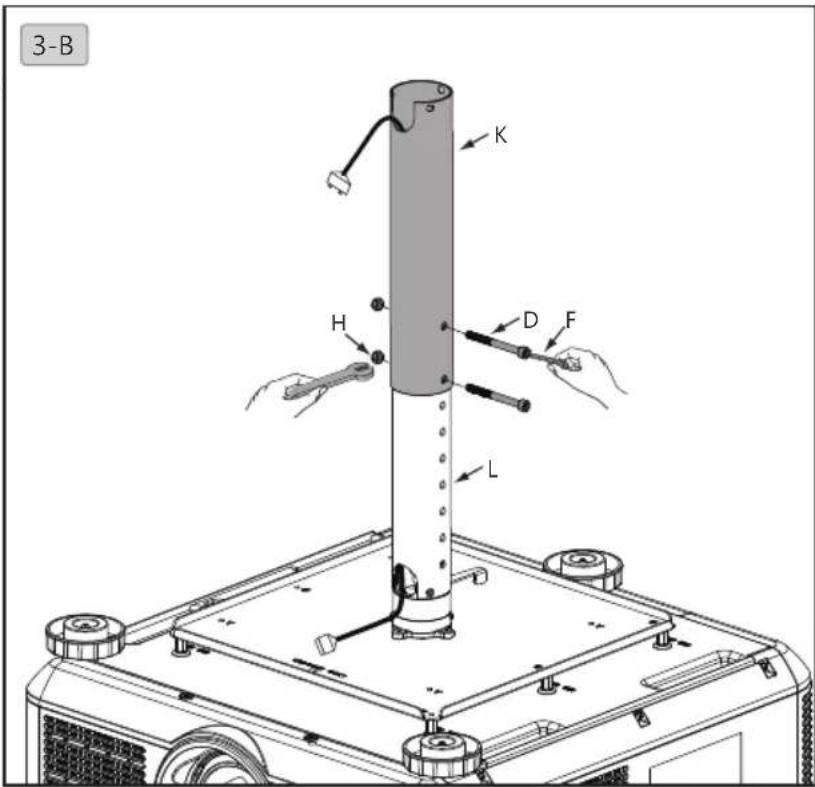

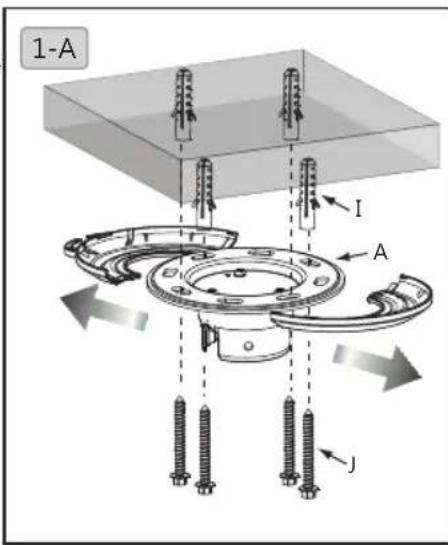

1-A 3-A 3-B 2-A 2-B 1-A. Ziehen Sie die Kunststoffabdeckung nach rechts und links auf. Halten Sie die Deckenhalterung ( A ) nahe der Zielstelle an Ihrer Decke. Markieren Sie das Halterungsloch mit dem Bleistift. Bohren Sie Löcher mit einem Durchmesser x einer Tiefe von 10 mm (0,39 Zoll) x 55 mm (2,17 Zoll) bei einer Betondecke und 4,5 mm (0,17 Zoll) x 55 mm (2,17 Zoll) bei einer Holzdecke an den markierten Stellen. Schlagen Sie die Kunststoff-Dehnstiftschraube ( I ) mit einem Hammer in das Loch und die Schneidschraube ( J ) in die Stiftschraube und decken Sie dann das Loch mit einer Kunststoffkappe ab。 2-A. Montieren Sie die Sechskantstiftschraube (M4xL12) ( C ) mit dem 8 mm Schraubenschlüssel an Ihrem Projektor。 2-B. Montieren Sie den Projektorhalter ( B ) durch Verriegeln der Schrauben mit Unterlegscheiben ( G ) mit dem Philipps-Schraubendreher an Ihrem Projektor。 3-A. Die Länge des Projektorhalters ist zwischen 372,8 mm und 547,8 mm einstellbar. Führen Sie das Netzkabel durch das Innenrohr ( L ) und befestigen Sie das Rohr mit der Sechskantschraube (M6xL12) ( E ) und dem 5 mm Sechskantschlüssel ( F ) am Projektorhalter。 3-B. Ziehen Sie das Netzkabel aus dem Außenrohr ( K ) heraus und verbinden Sie es mit Ihrem Projektor. Fügen Sie das Innenrohr (Lund Projektor) und das Außenrohr ( K ) mit 10 mm und 5 mm Schraubenschlüsseln, ( F ) Bolzen ( D ) und Schraubenmuttern ( H ) zusammen。Deutsch 25Montageschritte

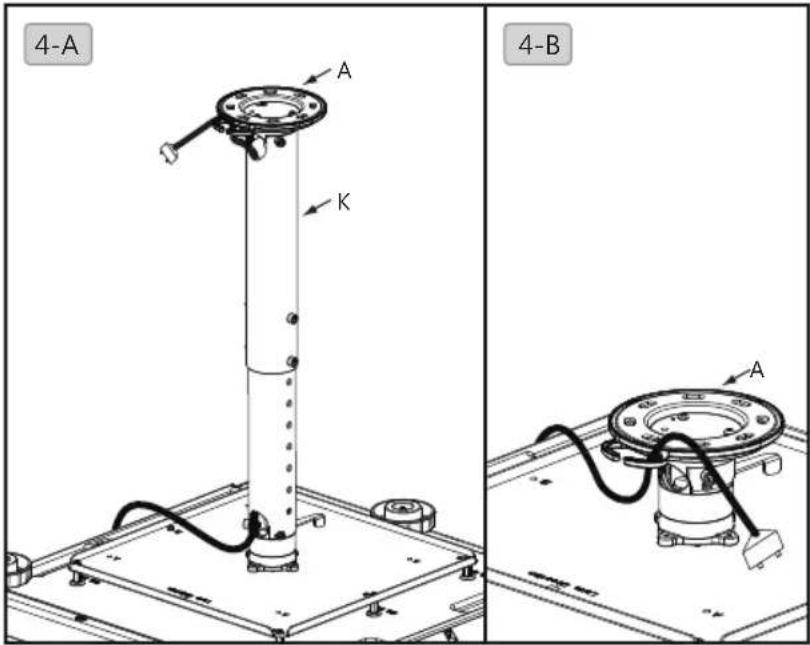

Montageschritte 4-A. Ziehen Sie das Netzkabel oben aus dem externen Rohr ( N ), fixieren Sie das Kabel an der Deckenhalterung ( A ). 4.Kabelführung 4-B. Führen Sie das Kabel zur Stromversorgung durch die Deckenbefestigung ( A ). Arretieren 20˚

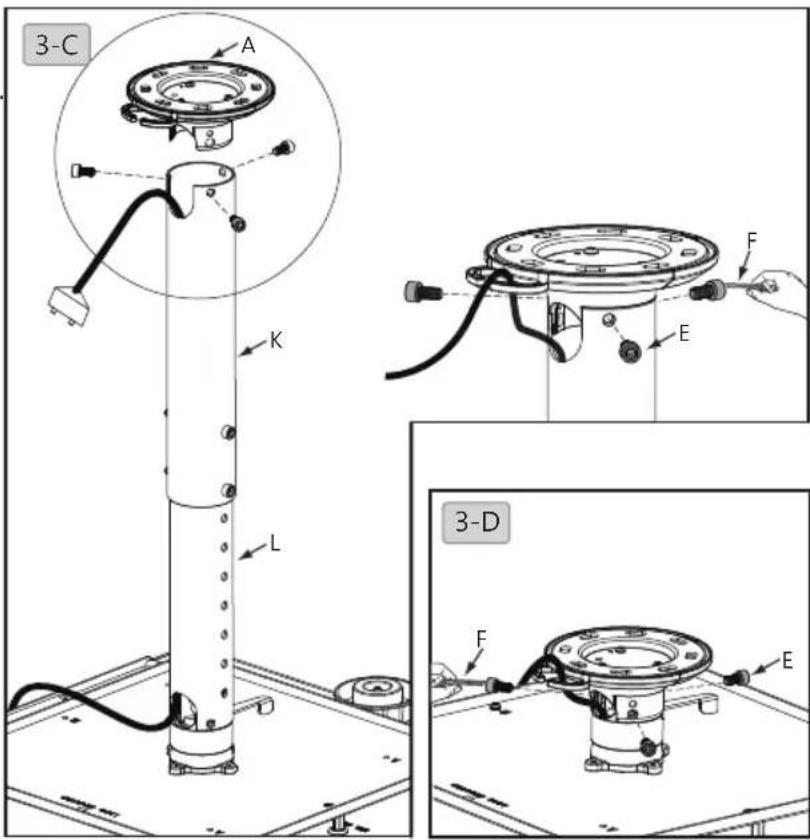

3-C. Fixieren Sie internes und externes Rohr ( K + L ) und Deckenhalterung ( A ) mit den Sechskantschrauben (M6 x L12) ( E ). 3-D. Projektorlänge auf 98 mm einstellen Verwenden Sie die internen Sechskantschrauben (M6XL12) ( E ), um Deckenbefestigung ( A ) und Projektorbefestigung zu fixieren.

5. Winkel einstellen

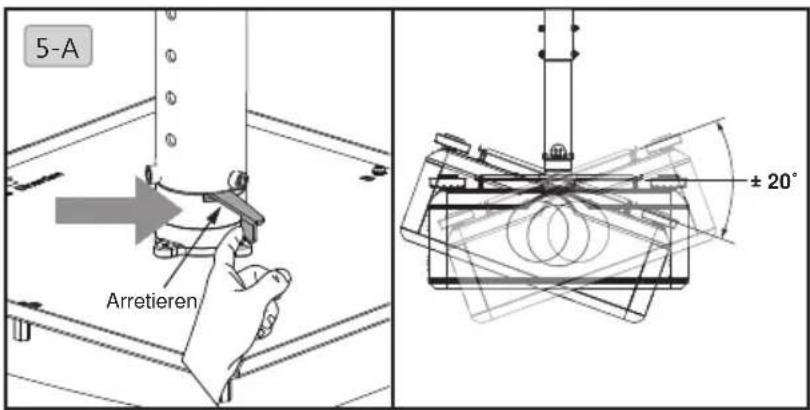

5-A. Stellen Sie den gewünschten Winkel des Scharniermoduls durch Lösen des Knopfes ein. Nach der Einstellung schieben Sie den Knopf wieder zurück und ziehen ihn an.1. Per garantire la sicurezza, leggere attentamente questo manuale prima di effettuare l’installazione e seguire le istruzioni qui contenute. Conservare questo manuale in un luogo sicuro per riferimenti futuri.
