用户手册 X12000 BENQ

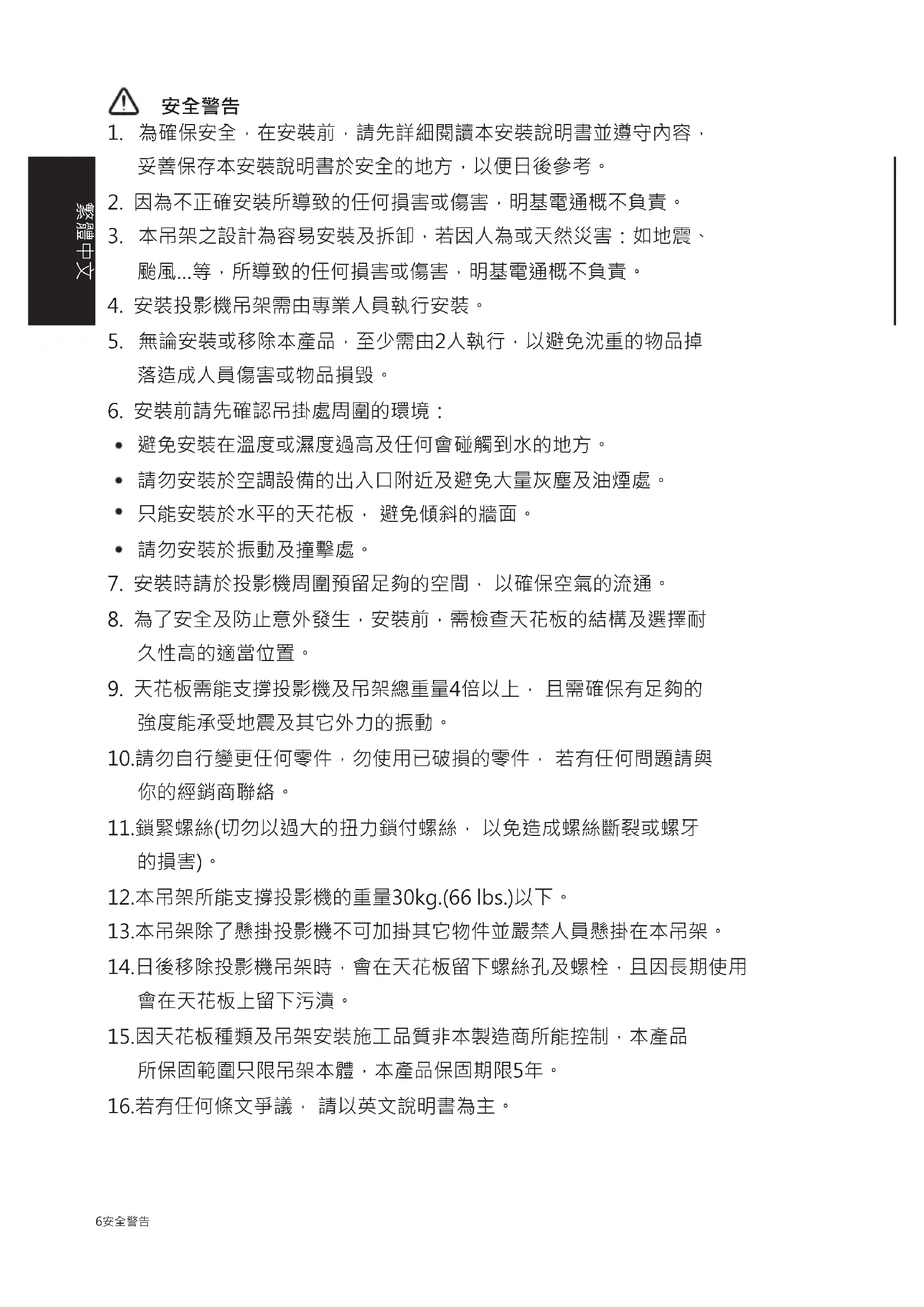

1. 為確保安全，在安裝前，請先詳細閱讀本安裝說明書並遵守內容，妥善保存本安裝說明書於安全的地方，以便日後參考。
2. 因為不正確安裝所導致的任何損害或傷害，明基電通概不負責。
3. 本吊架之設計為容易安裝及拆卸，若因人為或天然災害：如地震、颱風...等，所導致的任何損害或傷害，明基電通概不負責。
4. 安裝投影機吊架需由專業人員執行安裝。
5. 無論安裝或移除本產品，至少需由2人執行，以避免沈重的物品掉落造成人員傷害或物品損毀。

6. 安裝前請先確認吊掛處周圍的環境：

7. 避免安裝在溫度或濕度過高及任何會碰觸到水的地方。

8. 請勿安裝於空調設備的出入口附近及避免大量灰塵及油煙處。
9. 只能安裝於水平的天花板，避免傾斜的牆面。
10. 請勿安裝於振動及撞擊處。
11. 安裝時請於投影機周圍預留足夠的空間，以確保空氣的流通。
12. 為了安全及防止意外發生，安裝前，需檢查天花板的結構及選擇耐久性高的適當位置。
13. 天花板需能支撐投影機及吊架總重量4倍以上，且需確保有足夠的強度能承受地震及其它外力的振動。
    10.請勿自行變更任何零件，勿使用已破損的零件，若有任何問題請與你的經銷商聯絡。
    11.鎖緊螺絲(切勿以過大的扭力鎖付螺絲，以免造成螺絲斷裂或螺牙的損害)。
    12.本吊架所能支撐投影機的重量30kg.(66 lbs.)以下。
    13.本吊架除了懸掛投影機不可加掛其它物件並嚴禁人員懸掛在本吊架。
    14.日後移除投影機吊架時，會在天花板留下螺絲孔及螺栓，且因長期使用會在天花板上留下污漬。
    15.因天花板種類及吊架安裝施工品質非本製造商所能控制，本產品所保固範圍只限吊架本體，本產品保固期限5年。
    16.若有任何條文爭議，請以英文說明書為主。

規格

材質	鋼材/鋁合金
重量	3.39 kg (7.47 lbs)
長度	98, 372.8~547.8(每25mm一格)
旋轉角度	360°
傾斜角度	+/-20°
載重	30kg (66 lbs)
螺絲	M4,M6

尺寸

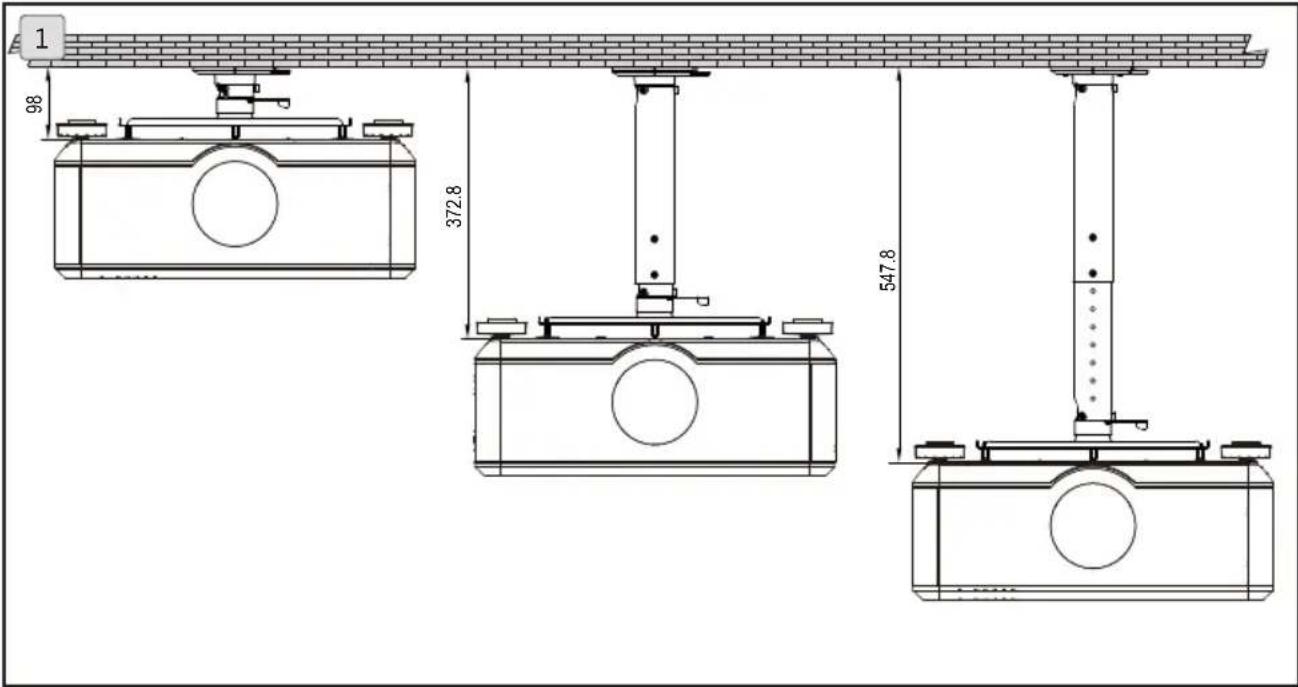

1. 可調整的長度, 最短長度為98mm, 最長為547.8mm(每25mm一格)。

1 98 372.8 547.8

調整角度

1. 可調整角度為正負20度。

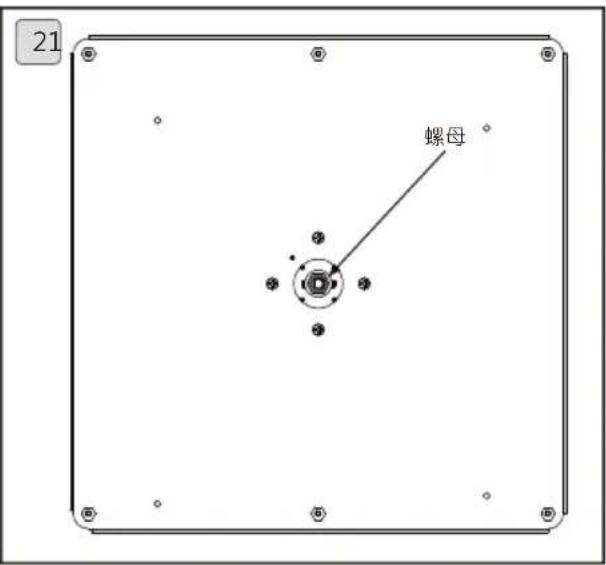

2. 螺母可控制投影機角度的鬆緊度。⚠️ 螺母調整須由專業人員執行

±20°

21 螺母

包装零件

ABCD天花板托架x1投影機板托架x1					六角螺柱(M4xL12)×4		螺栓x2
E(M6xL12)×7		FGH六角扳手(5mm)×1内六角螺絲		有墊片的螺絲(M6xL10)×4		螺帽x2
I塑膠壁虎x4自攻螺絲x4	J絲x4		外管x1內管x1		L

安裝時俱備工具

Black metal hammer on white background (no text or symbols)

最新型號孔位對照表請上www.benq.com查詢

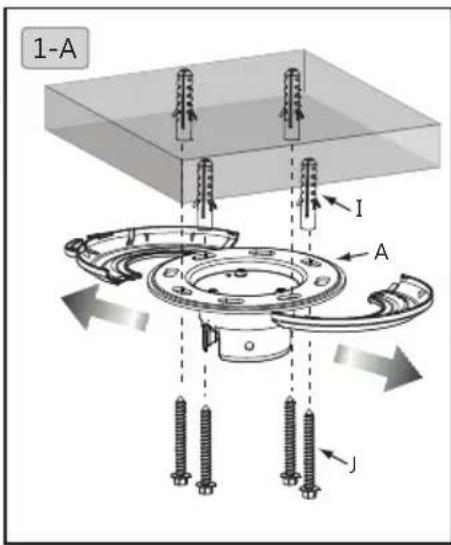

1-A.將塑膠蓋由左右邊各自拉開，確定天花板托吊架（A）在上花版正確的位置，將天花板托吊架（A）靠在天花板上，對準天花板托吊架的孔位，用鉛筆做出小記號。使用電鑽在標示位置鑽洞。水泥牆孔洞直徑為10mm(0.39)深度為55mm(2.17)木頭牆孔洞直徑為4.5mm(0.17)深度為55mm(2.17)。使用櫛頭將塑膠壁虎(I)打入於牆壁固定。再將自攻螺絲(J)打入牆壁。最後蓋回塑膠蓋。

2. 投影機托架安裝於投影機上

2-A.使用扳手(8mm)將六角螺柱(M4xL12)(C)與投影機鎖緊。
2-B.將投影機托架(B)放在投影機上,使用十字螺絲起子將有墊片的螺絲(G)將兩者鎖緊。

3. 選擇所需要的投影機托架的長度

3-A.設定投影機長度為372.8mm\~547.8mm 將電源線穿入內管(L)後,使用內六角螺絲(M6xL12)(E)與六角扳手(5mm)(F),將內管(L)與投影機托架固定鎖緊。

3-B. 將電源線穿出外管(K)後拉出,將電源線的插頭插到投影機上。使用扳手(10mm)與六角扳手(5mm)(F)螺栓(D)與螺帽(H),於適當長度,組合內管裝置(L+投影機)與外管(K)。

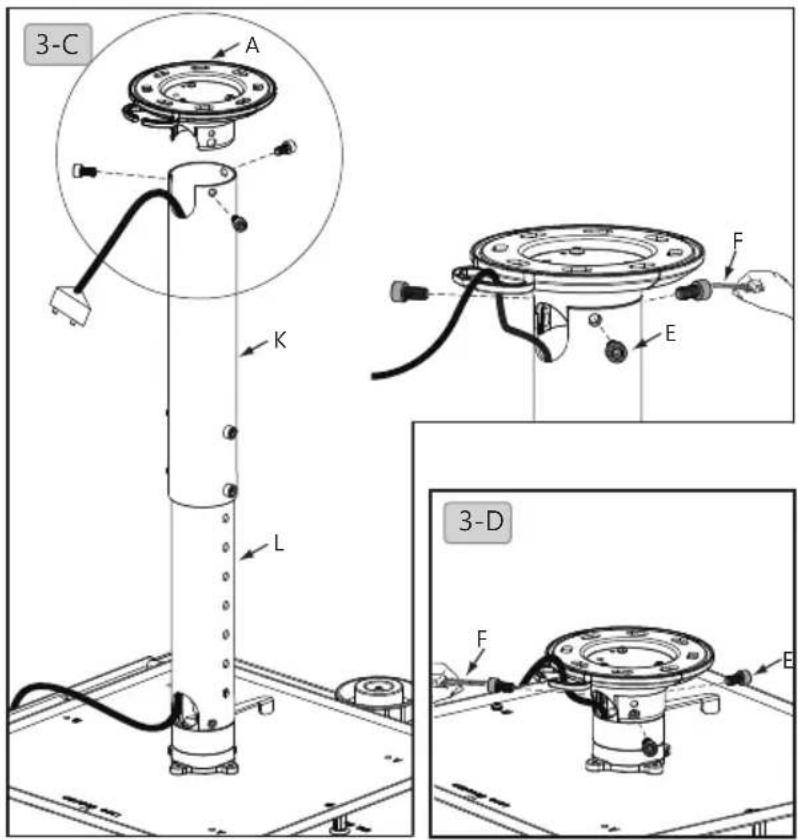

3-C. 使用內六角螺絲(M6xL12)(E)與六角扳(5mm)(F)固定內外管(K+L)與天花板托架(A)。
3-D.設定投影機長度為98mm使用內六角螺絲 (M6xL12)(E)與六角扳手(5mm)(F)固定天花板 托架(A)與投影機托架。
3-D.設定投影機長度為98mm使用內六角螺絲 (M6xL12)(E)與六角扳手(5mm)(F)固定天花板 托架(A)與投影機托架。

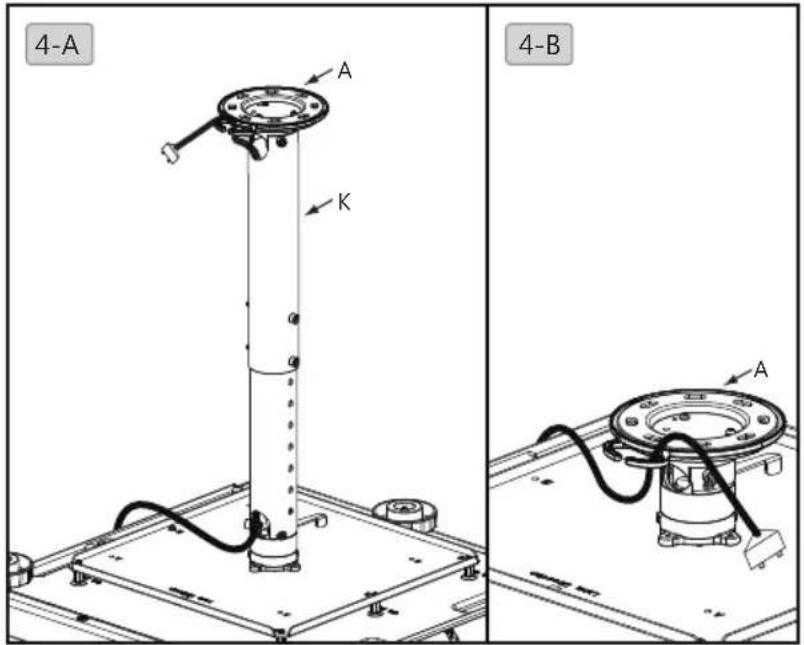

4-A. 將電源線由外管(K)上方拉出, 固定在天花板托架(A)上。
4-B.將電源線穿過天花板托架(A)上。

5. 調整所需角度

5-A.將把手鬆開,可調整投影機吊架所需的角度,調整完所需的角度後,再將把手往後推,鎖緊。

1.为了确保您的人身安全，安装产品前，请认真阅读并遵照本安装指南。请妥善保管本指南，以备日后参考。
2.BenQ对因产品安装不当导致的任何损坏或人身伤害不承担任何责任。
3. 设计该吊架是为了方便安装和拆卸。BenQ 对因人为或自然灾害（包括地震和台风）造成的任何损坏或人身伤害不承担任何责任。
4.请交由有资质的技术人员安装投影机吊架。
5. 安装或拆卸产品至少要由两名工作人员完成，否则可能导致该重物掉落，进而造成人员受伤或财产损失。
6.请仔细检查吊架安装位置周围的区域。

• 避免任何高温度或高湿度的位置或物体接触水。
• 请勿将产品安装在空调通风口附近，并避免多灰、冒烟的地点。
• 仅可安装在竖直的墙壁上，并应避免倾斜表面。
• 请勿安装在受到振动和撞击的位置。

7.请在投影机四周留有足够大的缝隙，以确保空气流通。
8.请确保投影机的目标安装位置牢固可靠，可承受投影机的重量，否则可能导致预想不到的安全问题和其他事故。
9. 投影机目标吊装位置应牢固可靠，足以承受投影机和吊架重量的四倍以上，以防地震和其他外部振动力。
10.请勿改动任何部件。请勿使用损坏的部件。如果产品出现任何问题，请先致电经销商。
11.拧紧螺丝（请勿过度拧紧螺丝，因为这样可能导致螺丝破裂或螺纹受损。）
12.该吊架可承受重量为30kg（66磅）以下的投影机。
13.吊架上不得悬挂投影机以外的任何物体。严禁任何人员悬挂在该吊架上。
14. 投影机和吊架拆下后，螺丝孔和螺栓应留在天花板中。投影机长期使用后，天花板上可能会留下污迹。
15.由于天花板类型和安装结构的质量不在制造商的控制范围内，因此对本产品的保修仅限于吊架本身。本产品的保修期为五年，自购买之日算起。
16.如有任何争议，应以英文版指南为准

规格

材質	鋼材/鋁合金
重量	3.39 kg (7.47 lbs)
长度	98, 372.8~547.8(每25mm一格)
转动角度	360°
倾斜角度	+/-20°
负重	30千克 (66磅)
螺丝	M4,M6

长度

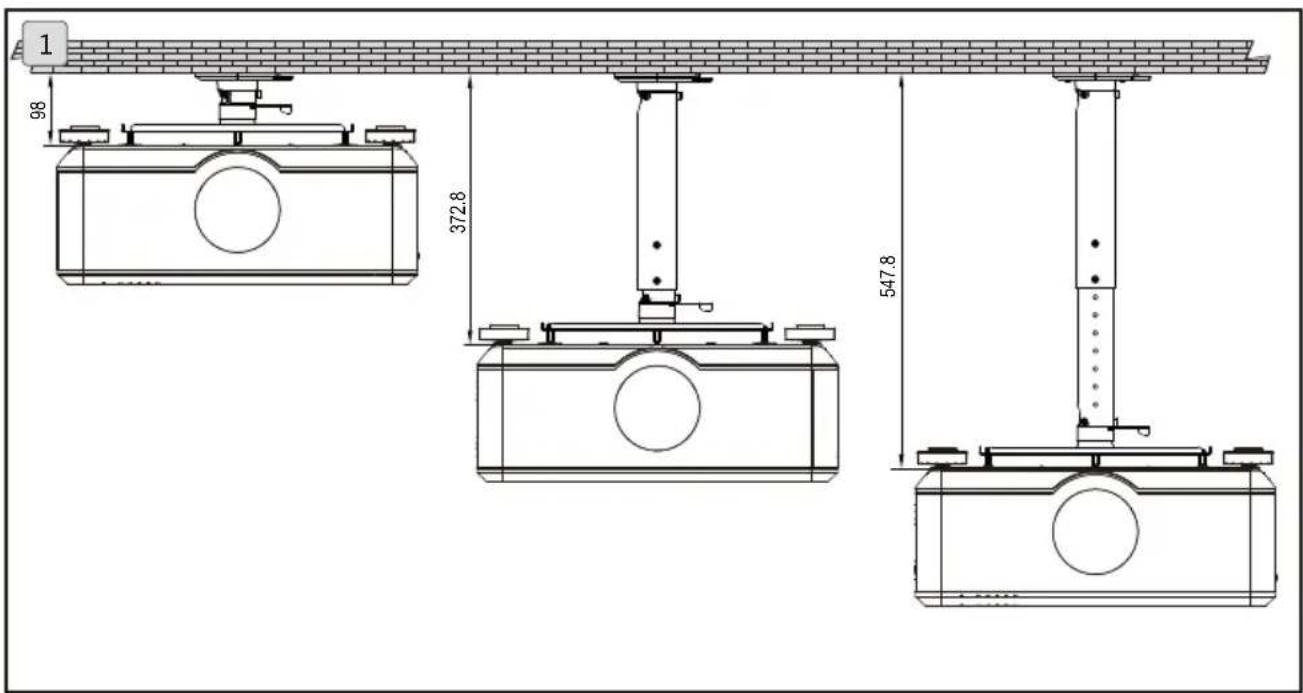

1. 可变长度范围为98mm\~547.8mm（调节单位为25mm）。

1 98 372.8 547.8

调整角度

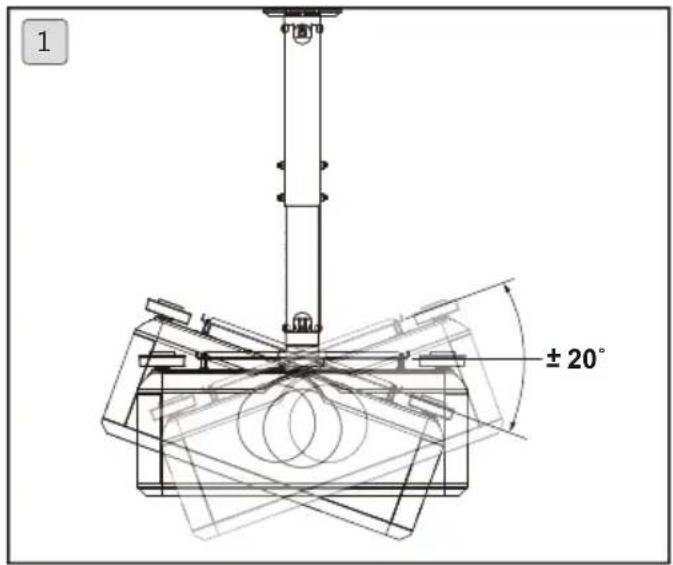

1. 倾斜角度范围为 -20^ +20^

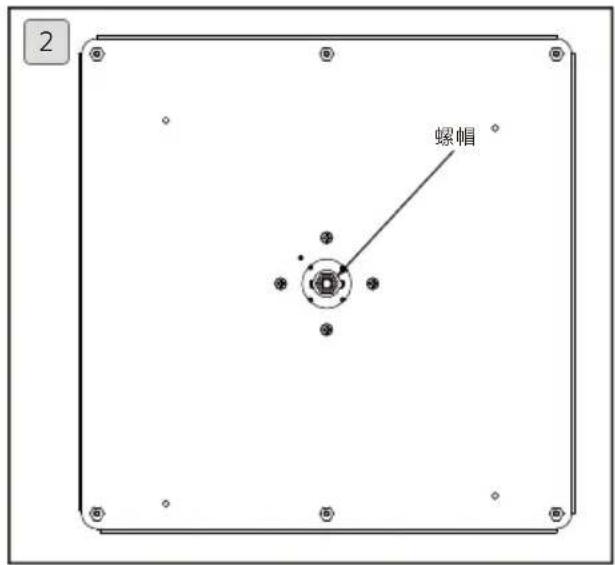

2. 螺帽用于调整投影机角度的松紧度。⚠️ 请交由有资质的技术人员调整螺帽

1 ± 20°

2 螺帽

配件包

ABCD 吊架x1投影机底座x1			六角螺柱 (M4xL12) x 4		螺栓x2
E (M6xL12) x 7		FGH 六角扳手(5mm) x 1内六角螺絲	带垫圈的螺丝 (M6xL10) x 4		螺帽x2
I 延长螺柱x4自攻螺丝x4	J 外管x1内管x1			L 外管x1内管x1

安裝時俱備工具

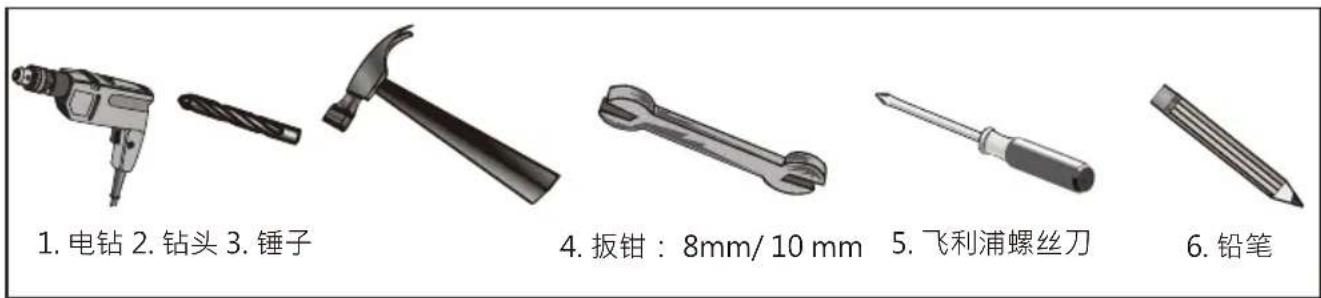

1. 电钻 2. 钻头 3. 锤子 4. 扳钳：8mm/10 mm 5. 飞利浦螺丝刀 6. 铅笔

钻孔位置

请访问网站www.benq.com

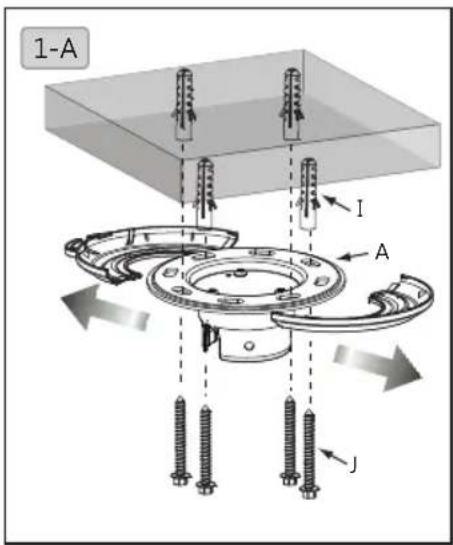

1-A. 将塑料盖左右拉开。将吊架(A)放在靠近天花板上的目标安装位置处。用铅笔标出吊架孔的位置。对于混凝土天花板，请在标记的位置钻一个直径x深度为10mm（0.39“）×55mm（2.17“）的孔，对于木质天花板，钻孔尺寸为4.5mm（0.17“）×55mm（2.17“）。用锤子将塑料延长螺柱(I)钉入孔中，将螺丝(J)轻敲到螺柱中，然后用塑料盖盖住钻孔。

2. 将投影机底座安装到投影机上

2-A. 用8mm扳钳将六角螺柱(M4xL12)(C)拧到投影机上。
2-B. 用飞利浦螺丝刀锁紧带垫圈的螺丝(G)，将投影机底座(B)固定到投影机上。

3.选择投影机底座的长度

3-A. 投影机底座的长度可调，调节范围是372.8mm\~547.8mm。将电源线放在内管(L)中，用六角螺丝(M6xL12)(E)和5mm六角扳钳(F)将电源线固定到投影机底座上。

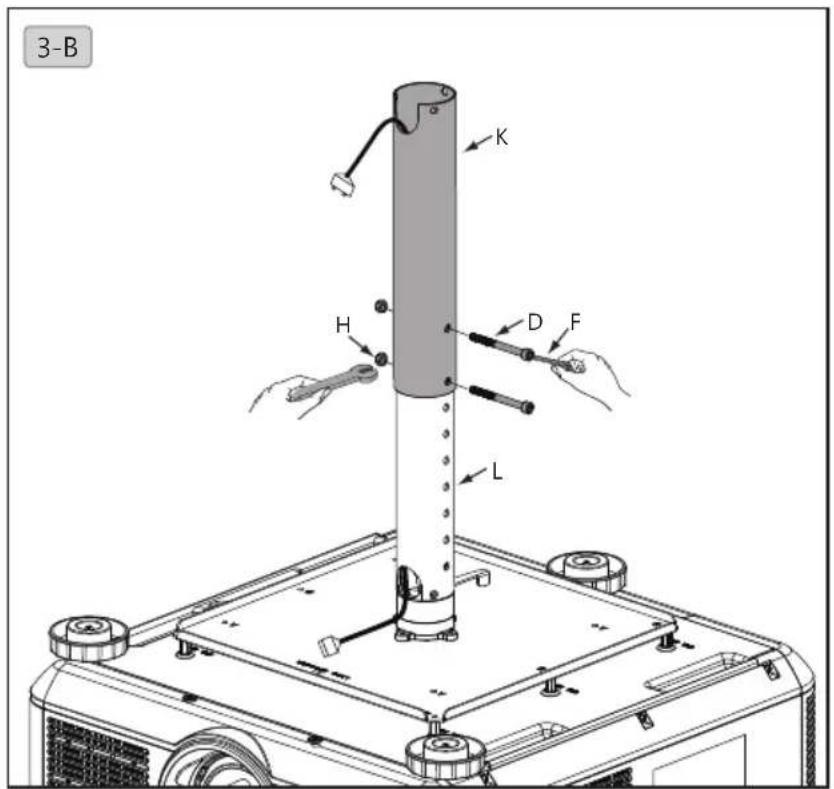

3-B. 将电源线从外管(K)中拉出，并将其连接至投影机。用10mm和5mm扳钳(F)以及螺栓(D)和螺帽(H)组装内管单元（L和投影机）和外管(K)。

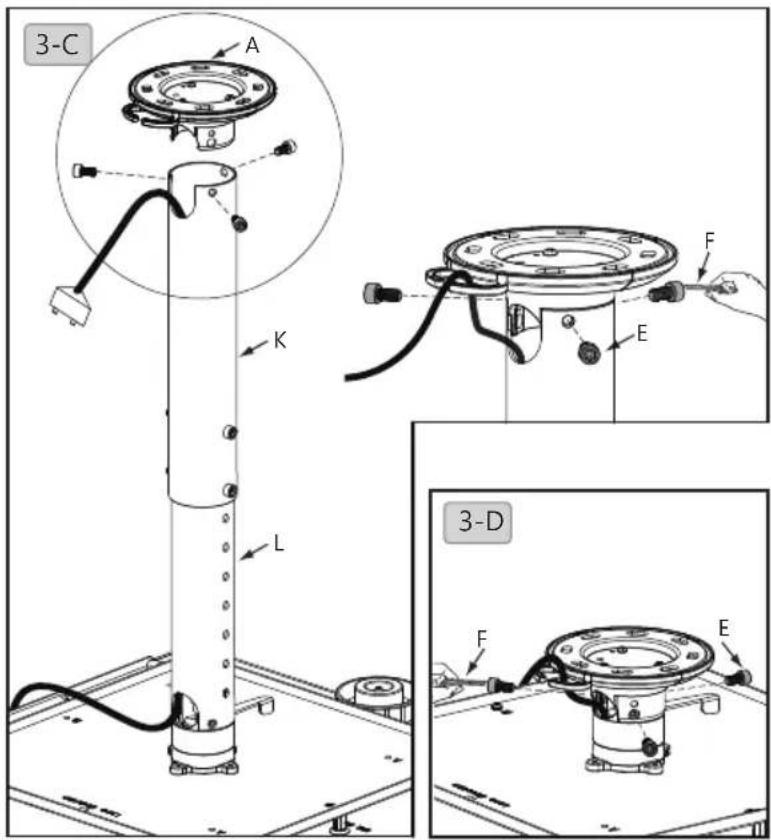

3-C. 用六角螺丝(M6xL12)(E)和5mm扳钳(F)固定内外管(K+L)和吊架(A)。
3-D. 将投影机长度设为98mm。用六角螺丝(M6xL12) (E)和5mm扳钳(F)固定吊架(A)和投影机底座。

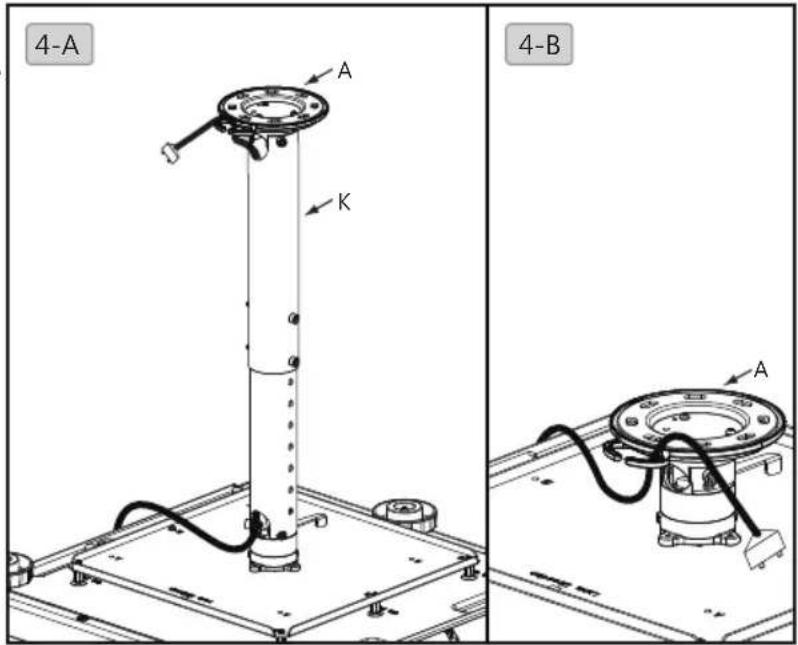

4-A. 将电源线从外管顶部拉出(K)并固定到吊架(A)上。
4-B. 拉动电源线，使其穿过吊架(A)。

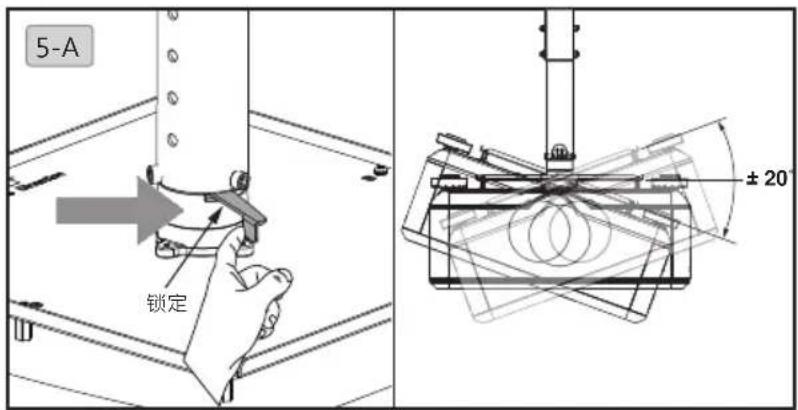

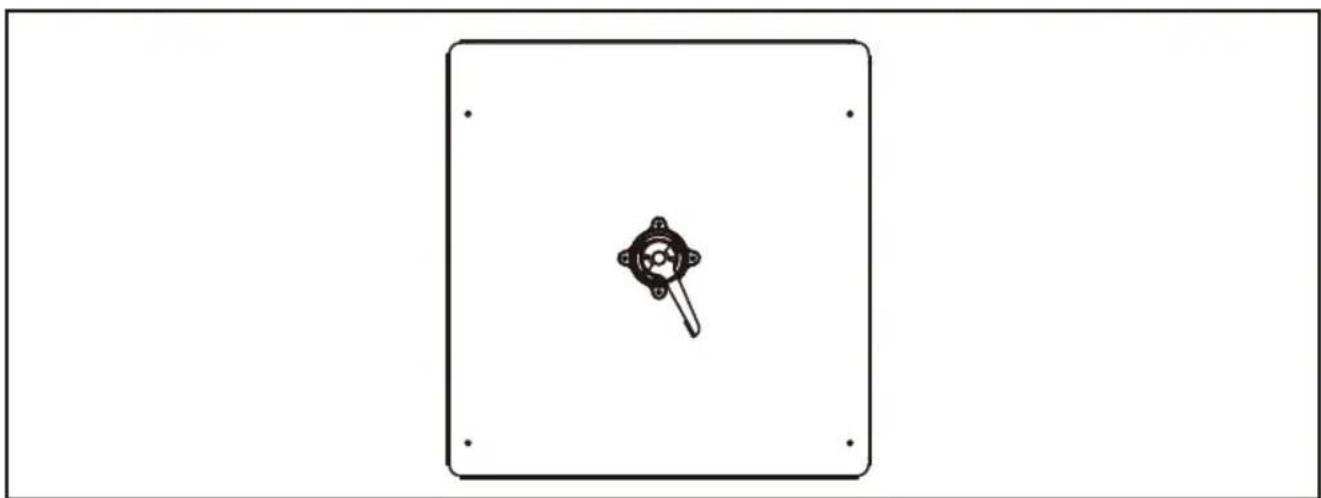

5-A. 释放手柄，将投影机移动到理想的角度，然后向后推手柄，使其锁定。
