Marque	BenQ
Modèle	X12000
Type de produit	Projecteur DLP 4K UHD
Résolution native	3840 x 2160 (4K UHD)
Luminosité	2200 ANSI lumens
Contraste	50 000:1
Source lumineuse	Lampe UHP
Durée de vie de la lampe	Jusqu'à 3000 heures (mode normal)
Alimentation électrique	100-240 V AC, 50/60 Hz
Consommation électrique	450 W (max)
Dimensions (projecteur)	470 x 224 x 564 mm (L x H x P)
Poids (projecteur)	15,0 kg
Dimensions du support de montage	Longueur réglable de 98 à 547,8 mm
Poids du support de montage	3,39 kg
Capacité de charge du support	Jusqu'à 30 kg
Angle d'inclinaison	±20°
Angle de rotation	360°
Matériau du support	Acier / Alliage d'aluminium
Fonctions principales	Projection 4K, compatibilité HDR, correction trapézoïdale, zoom optique 1,5x
Entretien et nettoyage	Nettoyer la lentille avec un chiffon doux ; remplacer le filtre à air tous les 500 heures
Sécurité	Installation par un professionnel ; ne pas installer dans un endroit humide ou poussiéreux ; utiliser un support adapté au poids
Pièces détachées et réparabilité	Lampe de rechange (modèle : 5J.J8H05.001), filtre à air, kit de montage au plafond
Informations générales	Garantie constructeur 2 ans ; support de montage garanti 5 ans

FOIRE AUX QUESTIONS - X12000 BENQ

Quelle est la résolution du BenQ X12000 ?

Le BenQ X12000 offre une résolution native 4K UHD (3840 x 2160) grâce à la technologie DLP.

Le projecteur est-il compatible HDR ?

Oui, il prend en charge le HDR10 et le HLG pour des couleurs et contrastes améliorés.

Comment installer le support de montage au plafond ?

L'installation doit être réalisée par un professionnel qualifié. Suivez les étapes de la notice : fixez le support au plafond, puis le support de projecteur, ajustez la longueur et l'angle, et gérez les câbles.

Quel poids peut supporter le support de montage ?

Le support de montage peut supporter un projecteur jusqu'à 30 kg (66 livres).

Quelle est la durée de vie de la lampe ?

La lampe UHP dure jusqu'à 3000 heures en mode normal et jusqu'à 4500 heures en mode économique.

Comment nettoyer le filtre à air ?

Le filtre à air doit être nettoyé toutes les 500 heures avec un aspirateur ou remplacé si nécessaire. Consultez la notice pour l'emplacement.

Puis utiliser le projecteur sans support de plafond ?

Oui, le projecteur peut être posé sur une table ou un support adapté. Veillez à respecter les distances de ventilation.

Quels câbles sont nécessaires pour connecter le projecteur ?

Utilisez un câble HDMI 2.0 pour la 4K, un câble d'alimentation fourni, et éventuellement un câble USB pour les mises à jour.

Comment régler l'angle de projection ?

Le support de montage permet une inclinaison de ±20° et une rotation de 360°. Utilisez les écrous de réglage comme indiqué dans la notice.

Où trouver des pièces de rechange comme la lampe ?

Les pièces détachées (lampe, filtre, kit de montage) sont disponibles chez les revendeurs agréés BenQ ou sur le site officiel.

MODE D'EMPLOI X12000 BENQ

Guide de montage au plafond du projecteur numérique

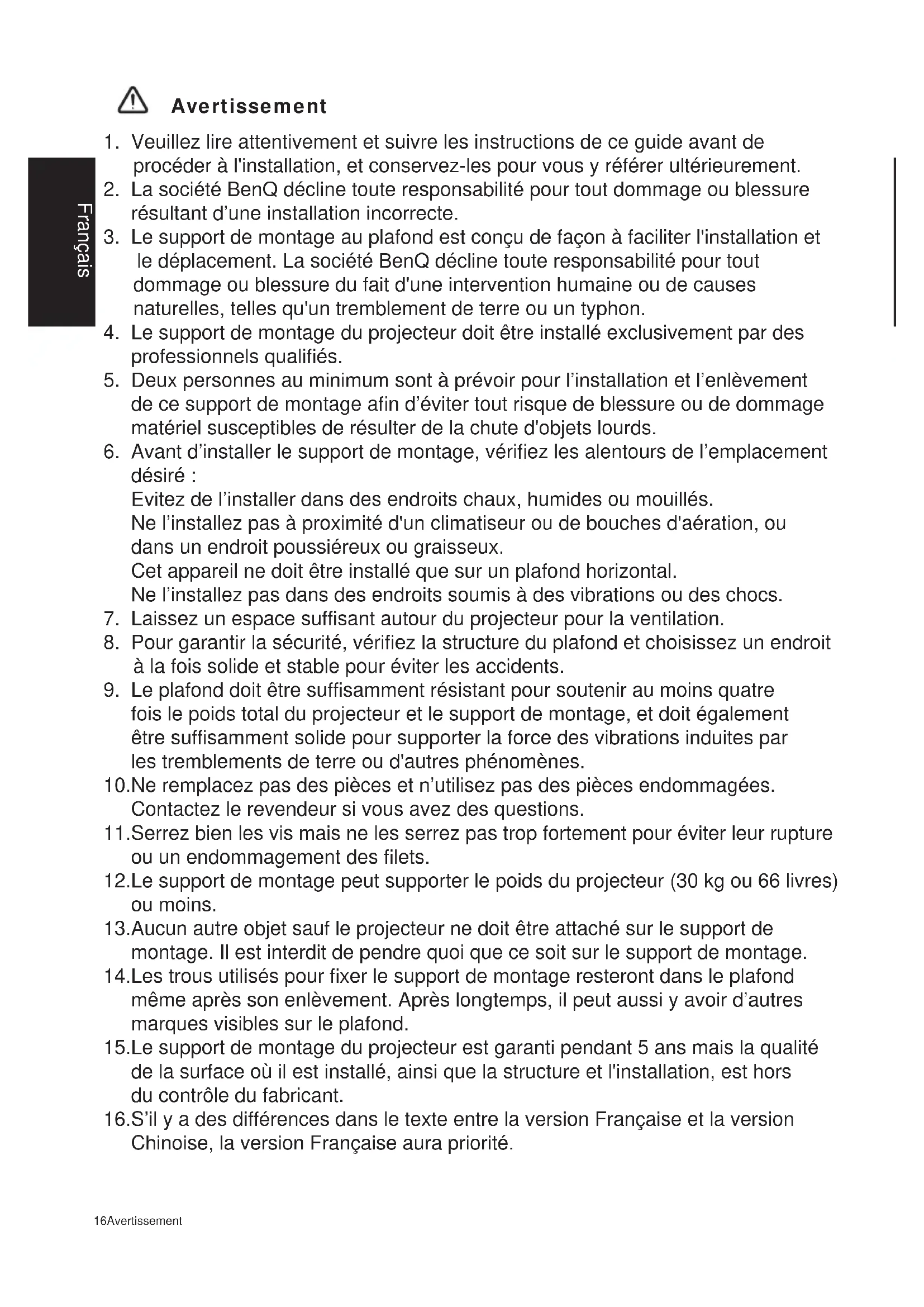

1. Veuillez lire attentivement et suivre les instructions de ce guide avant de procéder à l'installation, et conservez-les pour vous y référer ultérieurement.
2. La société BenQ décline toute responsabilité pour tout dommage ou blessure résultant d'une installation incorrecte.
3. Le support de montage au plafond est conçu de façon à faciliter l'installation et le déplacement. La société BenQ décline toute responsabilité pour tout dommage ou blessure du fait d'une intervention humaine ou de causes naturelles, telles qu'un tremblement de terre ou un typhon.
4. Le support de montage du projecteur doit être installé exclusivement par des professionnels qualifiés.
5. Deux personnes au minimum sont à prévoir pour l'installation et l'enlèvement de ce support de montage afin d'éviter tout risque de blessure ou de dommage matériel susceptibles de résulter de la chute d'objets lourds.
6. Avant d'installer le support de montage, vérifiez les alentours de l'emplacement désiré :
   Evitez de l'installer dans des endroits chaux, humides ou mouillés.
   Ne l'installez pas à proximité d'un climatiseur ou de bouches d'aération, ou dans un endroit poussiéreux ou graisseux.
   Cet appareil ne doit être installé que sur un plafond horizontal.
   Ne l'installez pas dans des endroits soumis à des vibrations ou des chocs.
7. Laissez un espace suffisant autour du projecteur pour la ventilation.
8. Pour garantir la sécurité, vérifiez la structure du plafond et choisissez un endroit à la fois solide et stable pour éviter les accidents.
9. Le plafond doit être suffisamment résistant pour soutenir au moins quatre fois le poids total du projecteur et le support de montage, et doit également être suffisamment solide pour supporter la force des vibrations induites par les tremblements de terre ou d'autres phénomènes.
10. Ne remplacez pas des pièces et n'utilisez pas des pièces endommagées. Contactez le revendeur si vous avez des questions.
11. Serrez bien les vis mais ne les serrez pas trop fortement pour éviter leur rupture ou un endommagement des filets.
12. Le support de montage peut supporter le poids du projecteur (30 kg ou 66 livres) ou moins.
13. Aucun autre objet sauf le projecteur ne doit être attaché sur le support de montage. Il est interdit de pendre quoi que ce soit sur le support de montage.
14. Les trous utilisés pour fixer le support de montage resteront dans le plafond même après son enlèvement. Après longtemps, il peut aussi y avoir d'autres marques visibles sur le plafond.
15. Le support de montage du projecteur est garanti pendant 5 ans mais la qualité de la surface où il est installé, ainsi que la structure et l'installation, est hors du contrôle du fabricant.
16. S'il y a des différences dans le texte entre la version Française et la version Chinoise, la version Française aura priorité.

Caractéristiques

Substance	Acier / Alliage aluminium
Poids	3.39 kg (7.47 livres)
Longueur	98mm, 372.8mm~547.8mm (en unités de 25mm)
Angle de rotation	360°
Angle d'inclinaison	+/-20°
Charge	30 kg (66 livres)
Vis	M4,M6

Longueur

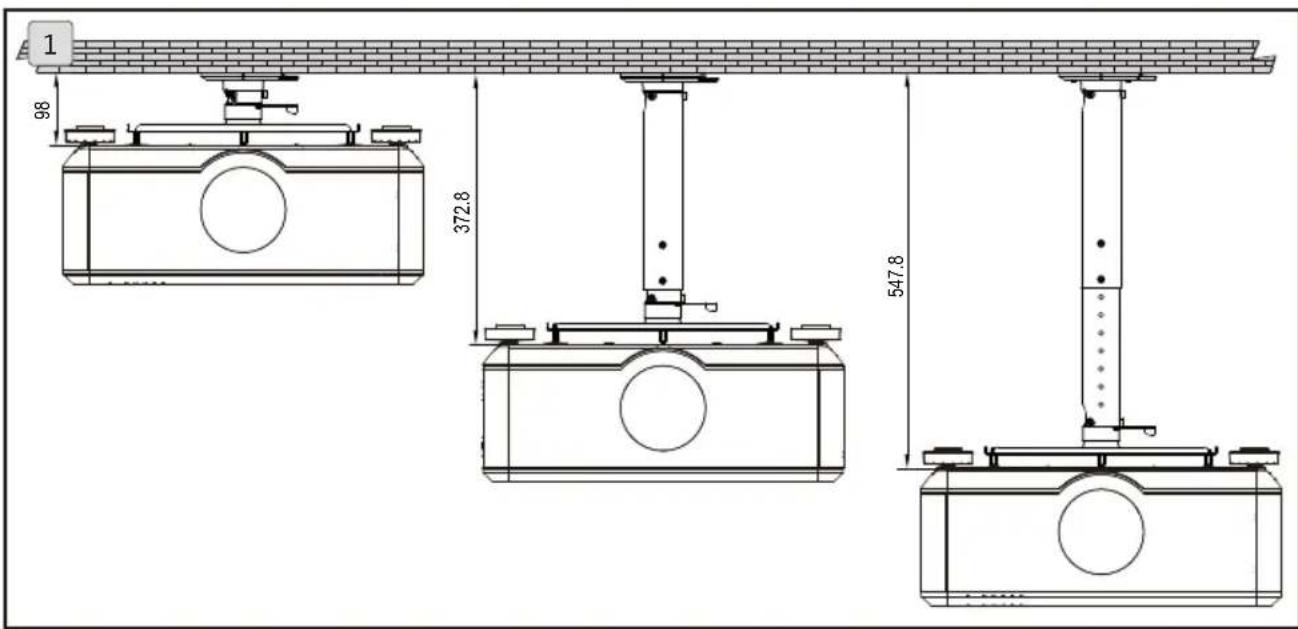

1. Longueur variable dans la plage 98 mm \~ 547,8 mm (en unités de 25mm).

Angle de réglage

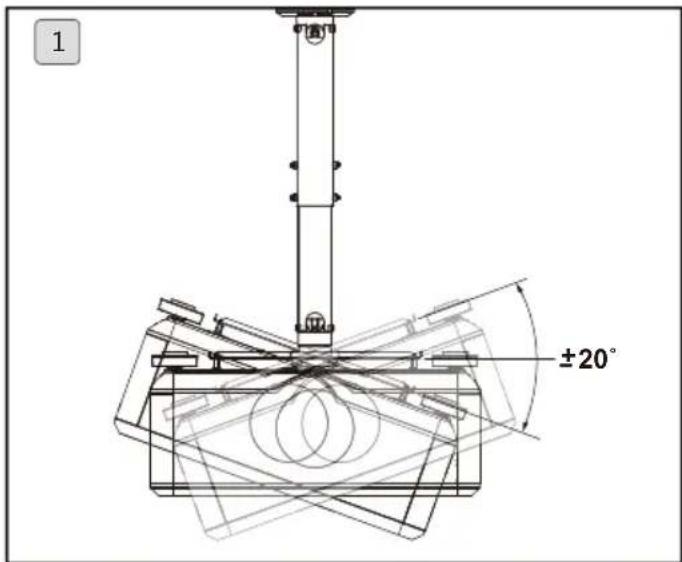

1. Angle d'inclinaison dans la plage -20°\~+20°

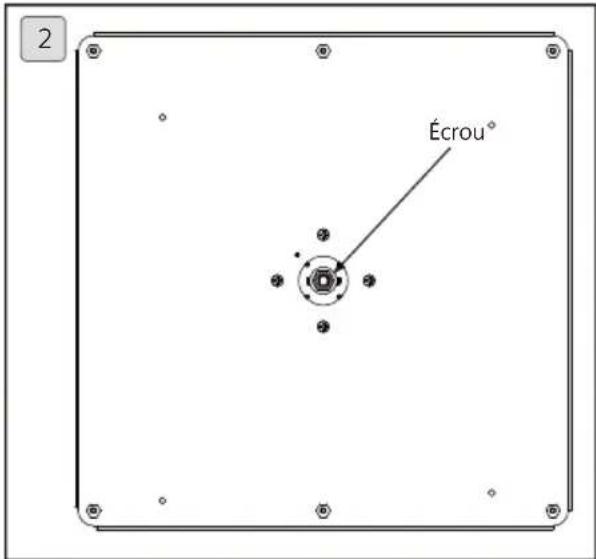

2. L'écrou est prévu pour régler le jeu de l'angle du projecteur

⚠️ Faites régler les écrous par un technicien qualifié

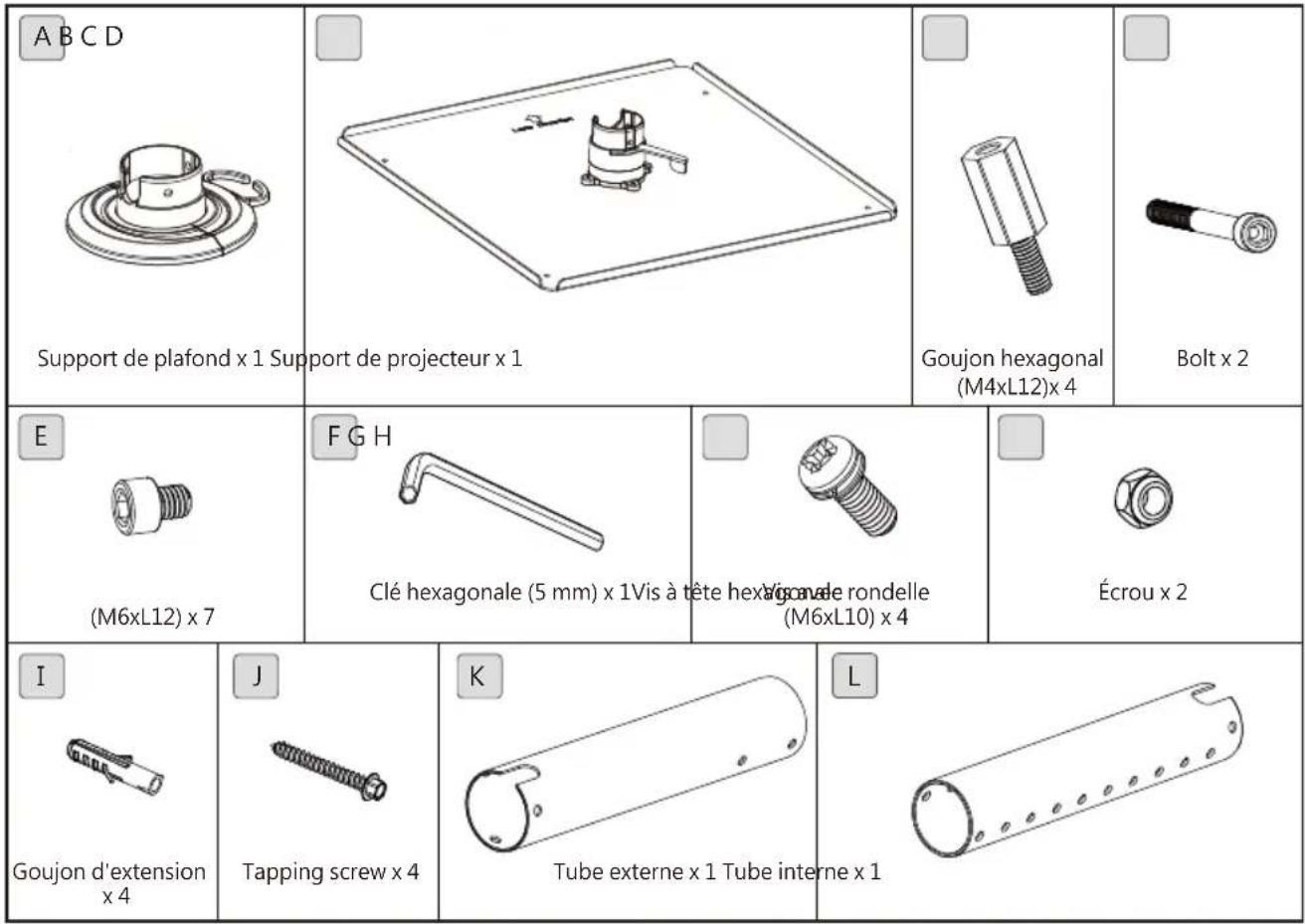

Ensemble d'accessoires

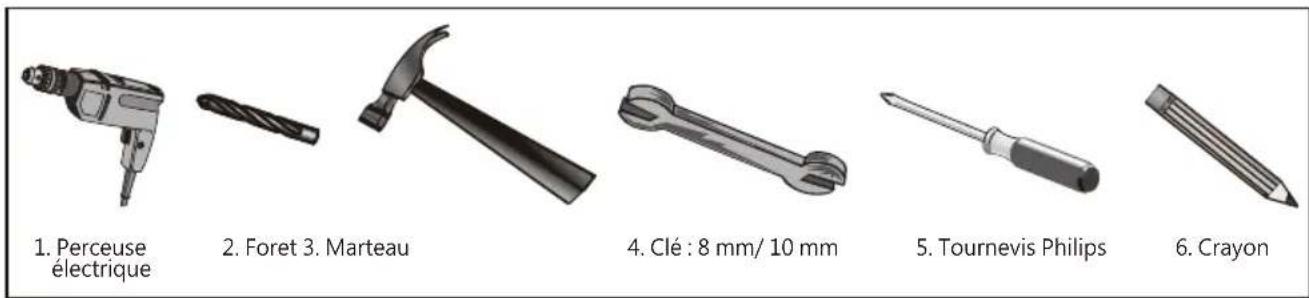

Outils nécessaires à l'installation

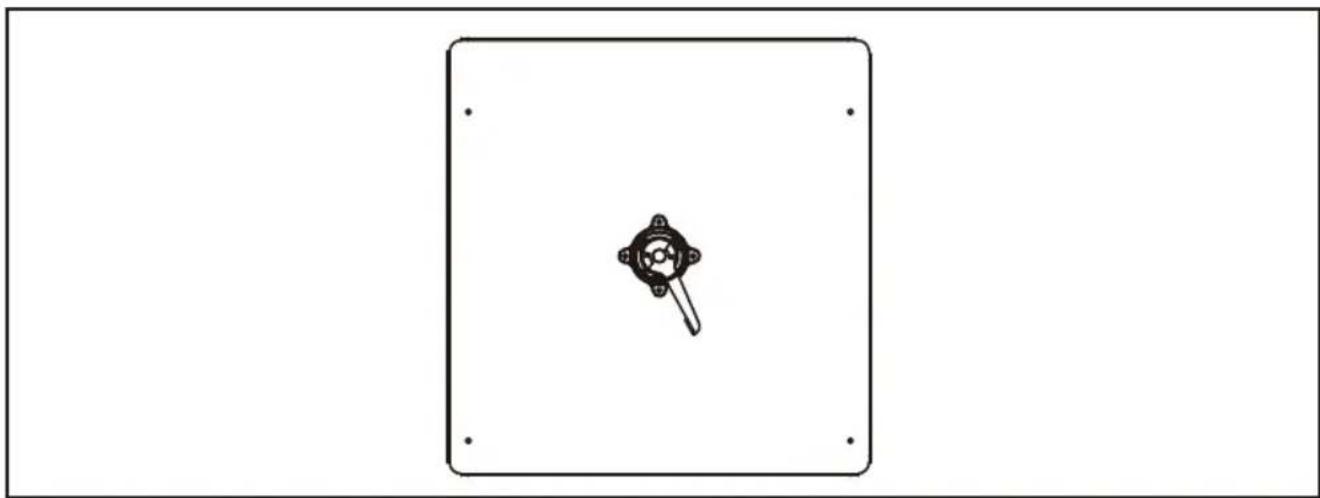

Emplacement de l'alésage

Veuillez visiter le site www.benq.com

Étapes de l'installation

1. Installez le support à votre plafond

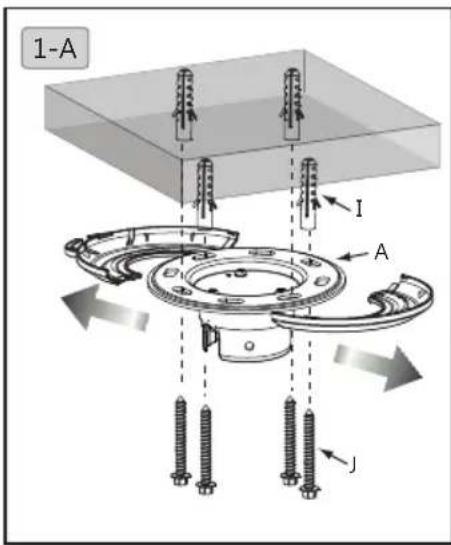

1-A. Ouvrez le capot en plastique à droite et à gauche en tirant dessus. Placez le support de plafond (A) près de l'emplacement cible à votre plafond. Marquez le trou du support avec un crayon. Percez des trous à l'emplacement marqué avec un diamètre x profondeur de 10 mm (0,39 po) x 55mm (2,17 po) pour le béton et de 4,5 mm (0,17 po) x 55mm (2,17") pour les plafonds en bois. Enfoncez au marteau le goujon d'extension en plastique (I) dans le trou et la vis taraudeuse (J) dans le goujon, puis recouvrez le trou avec le capuchon en plastique.

2. Installez le support de projecteur sur le projecteur

2-A. Fixez le goujon hexagonal (M4xL12) (C) à votre projecteur avec une clé de 8 mm.

2-B. Fixez le support de projecteur (B) à votre projecteur en serrant à fond les vis avec rondelle (G) à l'aide d'un tournevis Philip.Fixez le support de projecteur (B) à votre projecteur en serrant à fond les vis avec rondelle (G) à l'aide d'un tournevis Philip.

3. Choisissez la longueur du support de projecteur

3-A. La longueur du support de projecteur peut être réglée dans la plage 372,8 mm \~ 547,8 mm. Placez le câble d'alimentation dans le tube interne (L), fixez-le au support de projecteur avec la vis à tête hexagonale (M6xL12) (E) et à l'aide de la clé hexagonale de 5 mm (F).

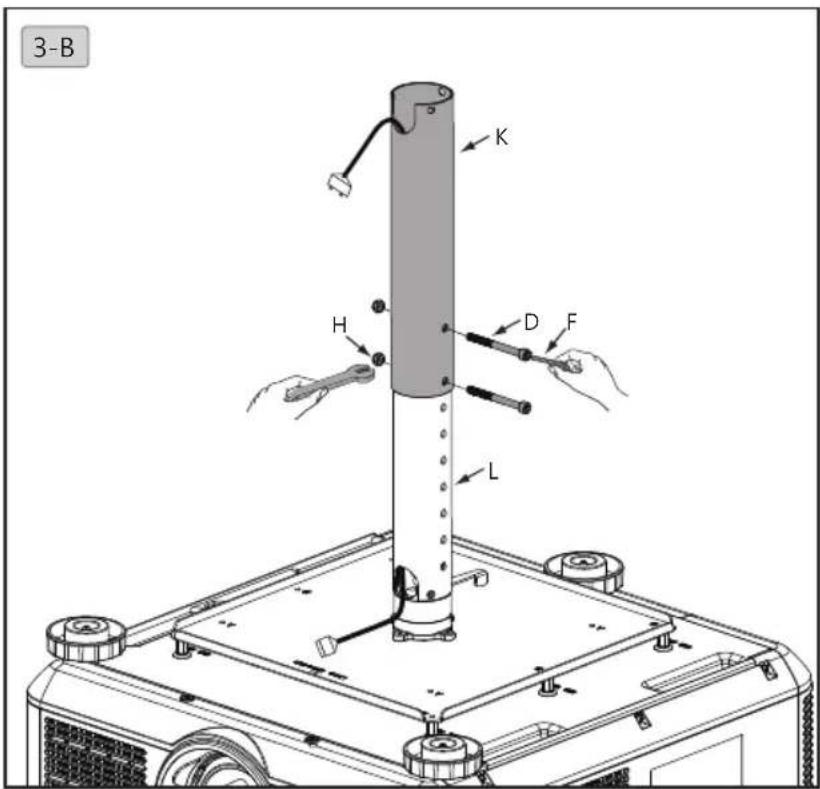

3-B. Extrayez le câble d'alimentation du tube externe (K) et raccordez-le à votre projecteur. Montez le tube interne (L et le projecteur) et le tube externe (K) avec les clés de 10mm et de 5mm (F) ainsi que le boulon (D) et l'écrou (H).

Étapes de l'installation

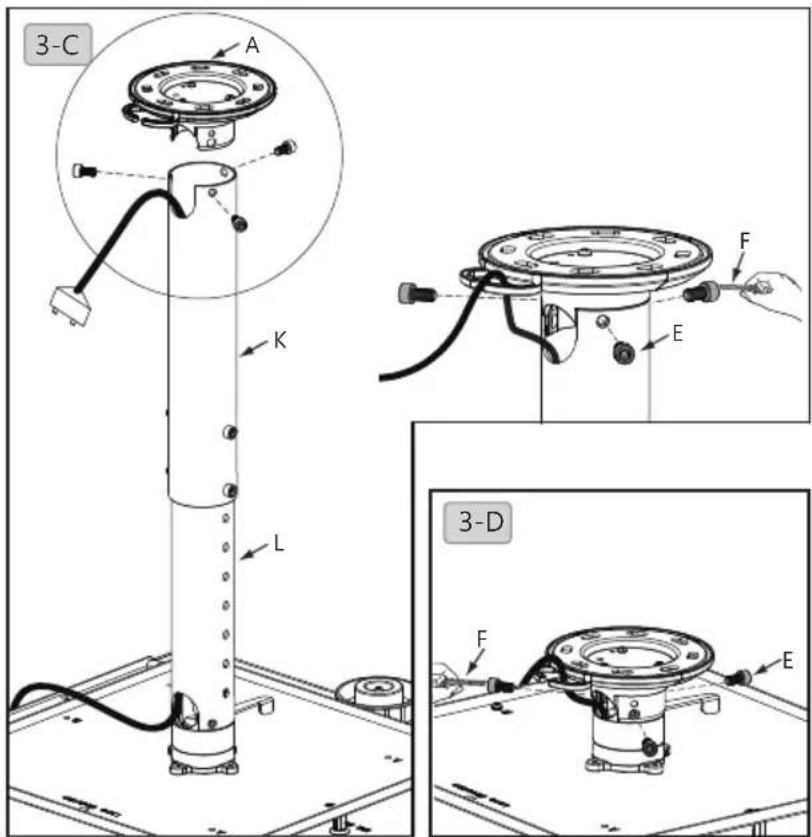

3-C. Fixez les tubes interne et externe (K+L) et le support de montage au plafond (A) avec les boulons à tête hexagonale (M6xL12) (E).
3-D. Réglez la longueur du projecteur sur 98mm Utilisez le boulon hex interne (M6XI12)(E) pour attacher le support de plafond (A) et le support du projecteur

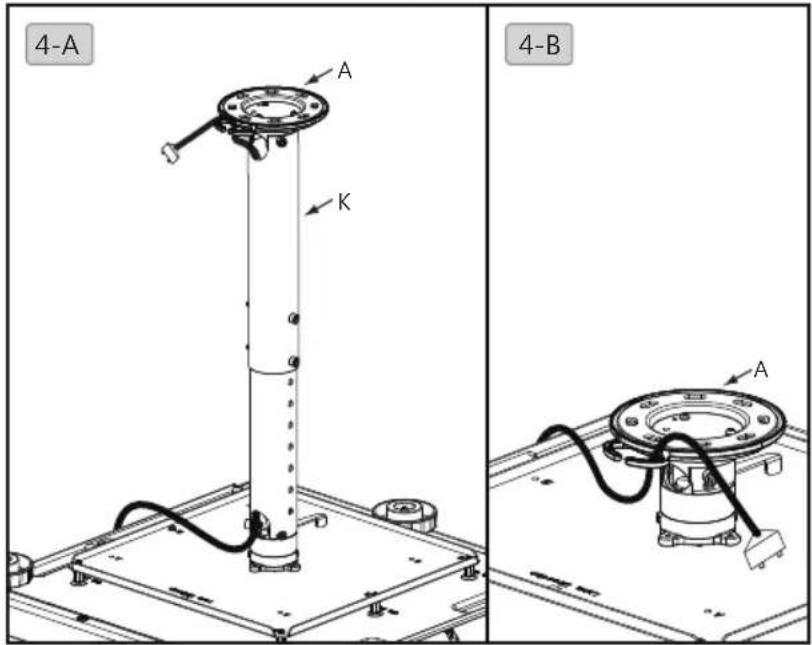

4. Gestion des câbles

4-A. Tirez le cordon d'alimentation par le haut du tube externe (K) et fixez-le au support de montage au plafond (A).
4-B. Faites passer le cordon d'alimentation dans le support de plafond (A).

5. Réglage de l'angle requis

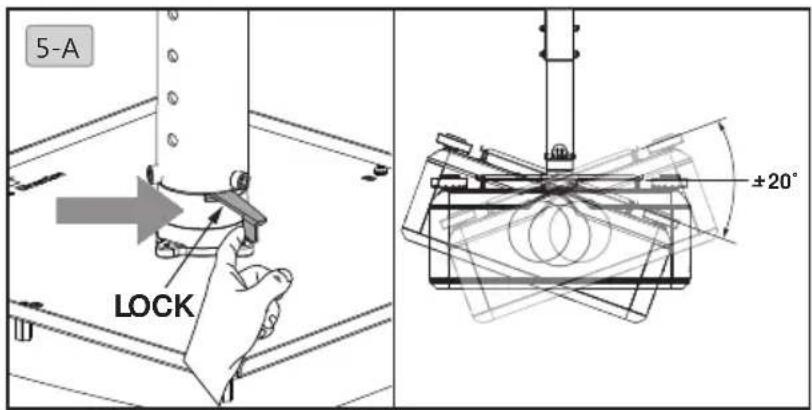

5-A. Ajustez l'angle nécessaire pour le module charnière en desserrant le bouton. Après ajustement, repousser et serrez le bouton.
