MANUALE UTENTE X12000 BENQ

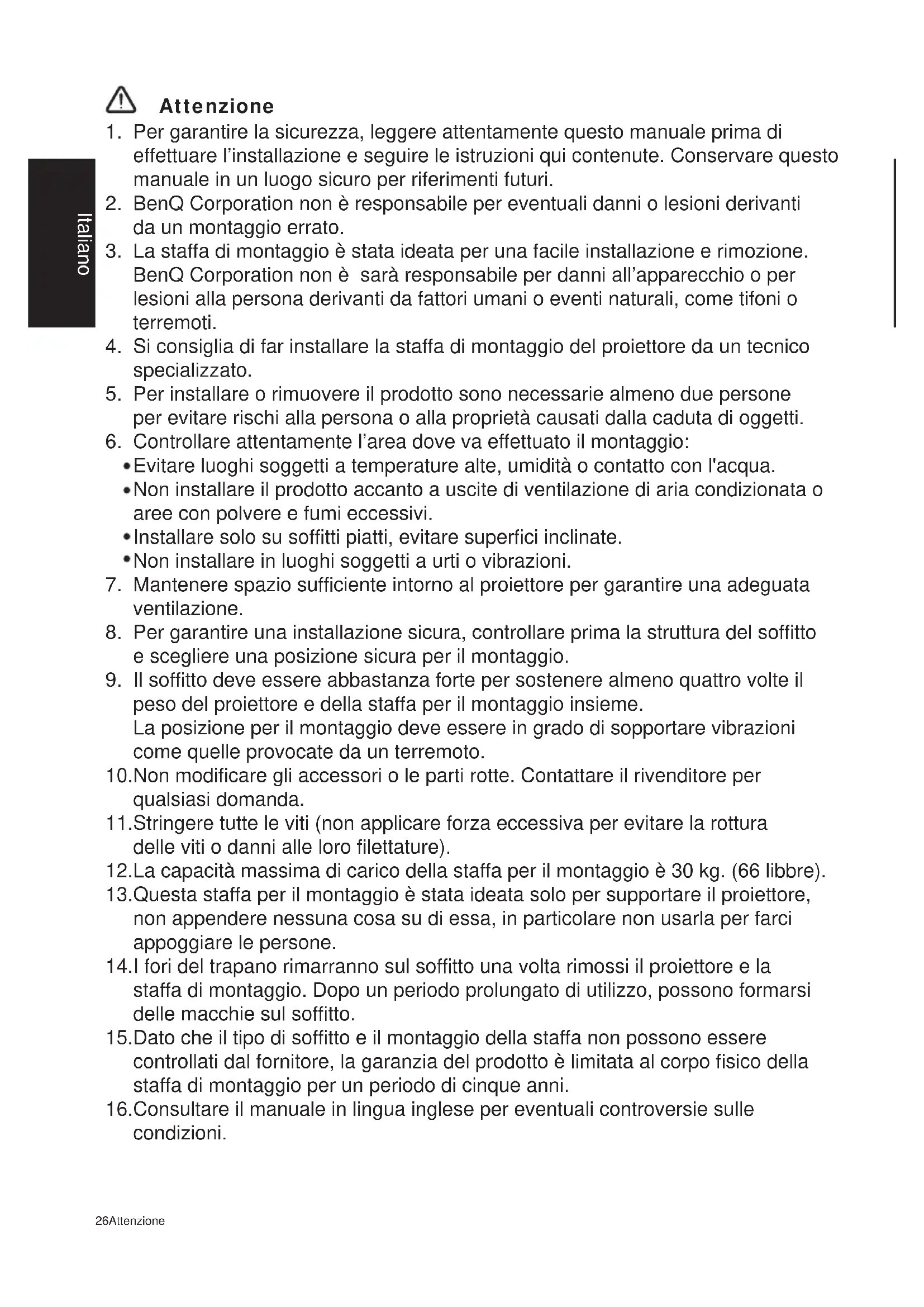

2. BenQ Corporation non è responsabile per eventuali danni o lesioni derivanti

da un montaggio errato.

3. La staffa di montaggio è stata ideata per una facile installazione e rimozione.

BenQ Corporation non è sarà responsabile per danni all’apparecchio o per lesioni alla persona derivanti da fattori umani o eventi naturali, come tifoni o terremoti.

4. Si consiglia di far installare la staffa di montaggio del proiettore da un tecnico

5. Per installare o rimuovere il prodotto sono necessarie almeno due persone

per evitare rischi alla persona o alla proprietà causati dalla caduta di oggetti.

6. Controllare attentamente l’area dove va effettuato il montaggio:

Evitare luoghi soggetti a temperature alte, umidità o contatto con l'acqua. Non installare il prodotto accanto a uscite di ventilazione di aria condizionata o aree con polvere e fumi eccessivi. Installare solo su soffitti piatti, evitare superfici inclinate. Non installare in luoghi soggetti a urti o vibrazioni.

7. Mantenere spazio sufficiente intorno al proiettore per garantire una adeguata

8. Per garantire una installazione sicura, controllare prima la struttura del soffitto

e scegliere una posizione sicura per il montaggio.

9. Il soffitto deve essere abbastanza forte per sostenere almeno quattro volte il

peso del proiettore e della staffa per il montaggio insieme. La posizione per il montaggio deve essere in grado di sopportare vibrazioni come quelle provocate da un terremoto. 10.Non modificare gli accessori o le parti rotte. Contattare il rivenditore per qualsiasi domanda. 11.Stringere tutte le viti (non applicare forza eccessiva per evitare la rottura delle viti o danni alle loro filettature). 12.La capacità massima di carico della staffa per il montaggio è 30 kg. (66 libbre). 13.Questa staffa per il montaggio è stata ideata solo per supportare il proiettore, non appendere nessuna cosa su di essa, in particolare non usarla per farci appoggiare le persone. 14.I fori del trapano rimarranno sul soffitto una volta rimossi il proiettore e la staffa di montaggio. Dopo un periodo prolungato di utilizzo, possono formarsi delle macchie sul soffitto. 15.Dato che il tipo di soffitto e il montaggio della staffa non possono essere controllati dal fornitore, la garanzia del prodotto è limitata al corpo fisico della staffa di montaggio per un periodo di cinque anni. 16.Consultare il manuale in lingua inglese per eventuali controversie sulle condizioni. Attenzione 26Attenzione Italiano1

Specifiche tecniche Lunghezza Acciaio/lega di alluminio+/-20˚ 360˚ Angolo di rotazione30 kg (66 lbs )M4,M698mm , 372.8mm~547.8mm (ciascuno con una distanza di 25 mm)Materiale Peso LunghezzaCarico Vite Angolo di inclinazione3.39 kg ( 7.47 lbs)

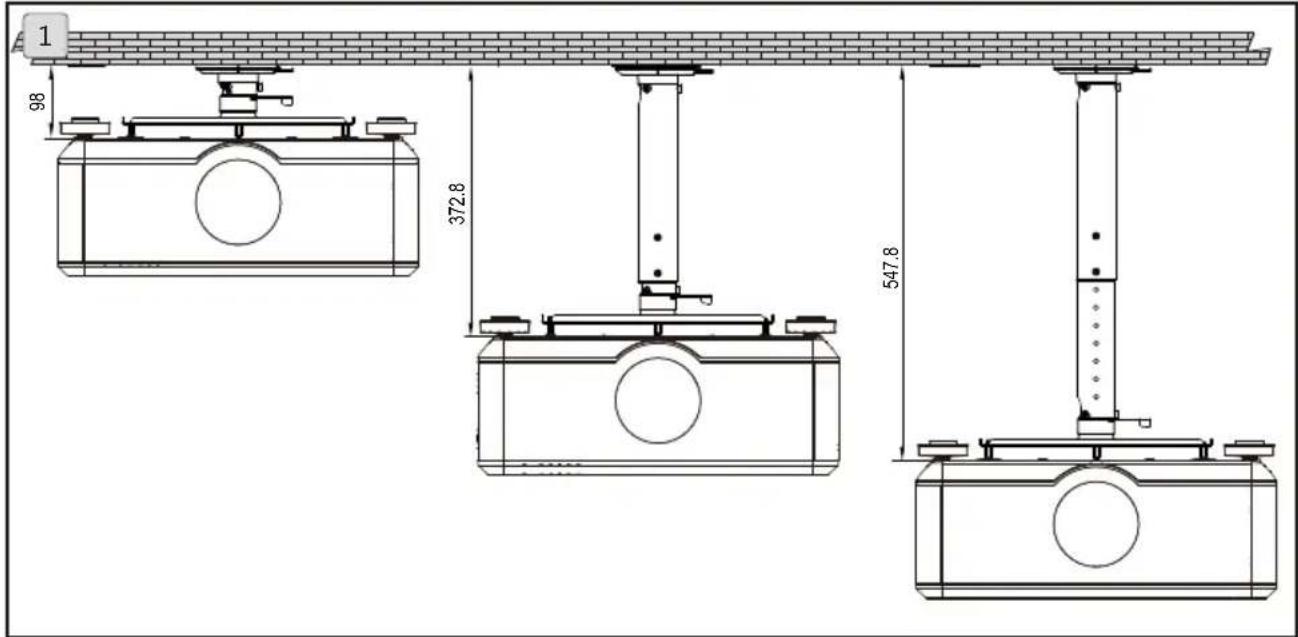

1. Portata lunghezza variabile: 98 mm ~ 547,8 mm (in unità di 25 mm)

Italiano Angolo di regolazione

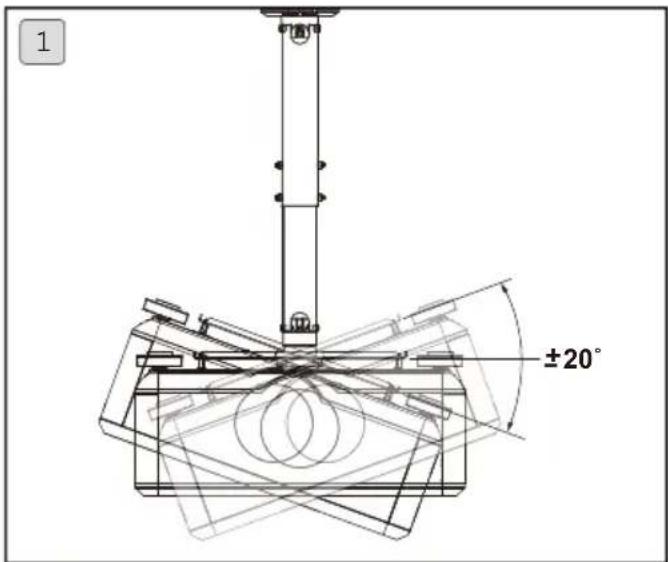

1. Portata angolo d’inclinazione: di -20° ~ +20°

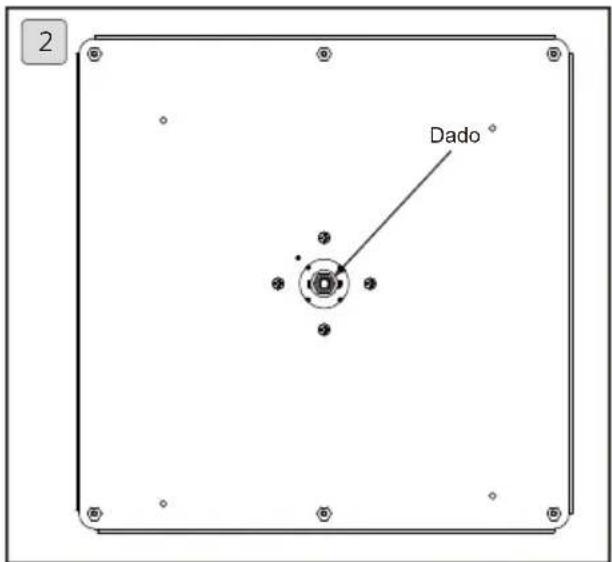

2. Il dado è progettato per regolare l’allentamento dell’angolazione del proiettore.

Le regolazioni dei dadi devono essere eseguite da personale qualificato. 27Specifiche tecniche / Lunghezza / Angolo di regolazioneConfezione accessori Italiano 28Confezione accessori / Attrezzi necessari per l’installazione / Posizione dei fori A B C D

F G H Attrezzi necessari per l’installazione Tassello x 4 Vite autofilettante x 4 Supporto di montaggio a soffitto x 1 Supporto proiettore x 1 Chiave a brugola (5 mm) x 1Vite esagonale (M6xL12) x 7 Vite con rondella (M6xL10) x 4 Perno esagonale (M4xL12) x 4

5. Cacciavite a stella

Dado x 2 Bullone x 2 Tubo esterno x 1 Tubo interno x 1 Posizione dei fori Visitare il sito www.benq.comIstruzioni per l'installazione Italiano 29Istruzioni per l'installazion

1. Installare il supporto al soffitto

2. Installare il supporto del proiettore

3. Selezionare la lunghezza del supporto

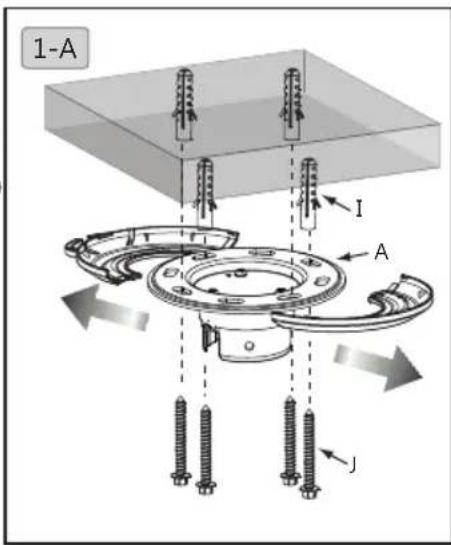

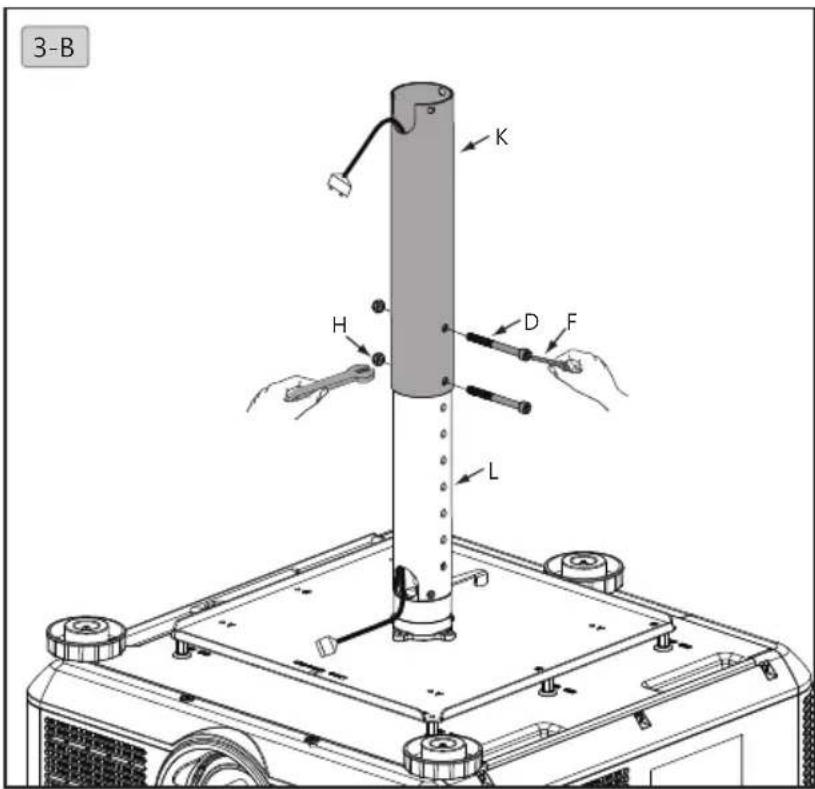

del proiettore 1-A 3-A 3-B 2-A 2-B 1-A. Aprile la copertura di plastica tirando verso sinistra e destra. Mettere il supporto di montaggio a soffitto ( A ) vicino alla posizione voluta sul soffitto. Segnare i fori del supporto con la matita. Nelle posizioni segnate, praticare fori di diametro x profondità di 10 mm (0,39") x 55 mm (2,17") per soffitti di calcestruzzo e di 4,5 mm (0,17") x 55 mm (2,17") per soffitti di legno. Utilizzando il martello inserire i tasselli ( I ) nel foro, inserire le viti autofilettanti ( J ) nei tasselli, quindi chiudere i fori con cappucci di plastica. 2-A. Fissare i perni esagonali (M4xL12) ( C ) al proiettore utilizzando la chiave inglese da 8 mm.2-B. Fissare il supporto del proiettore ( B ) al proiettore bloccando le viti con rondelle ( G ) utilizzando un cacciavite a stella.3-A. La lunghezza del supporto del proiettore può essere regolata tra 372,8 mm e 547,8 mm. Inserire il cavo d’alimentazione nel tubo interno ( L ) e fissare il tubo al proiettore utilizzando viti esagonali (M6xL12) ( E ) e la chiave inglese da 5 mm ( F ).3-B. Estrarre il cavo d’alimentazione dal tubo esterno ( K ) e collegare il tubo al proiettore. Assemblare il gruppo tubo interno ( L ) e proiettore ed il tubo esterno ( K ) utilizzando chiavi inglesi da 10 mm e 5 mm ( F ), bulloni ( D ) e dadi ( H ).Italiano 30Istruzioni per l'installazione

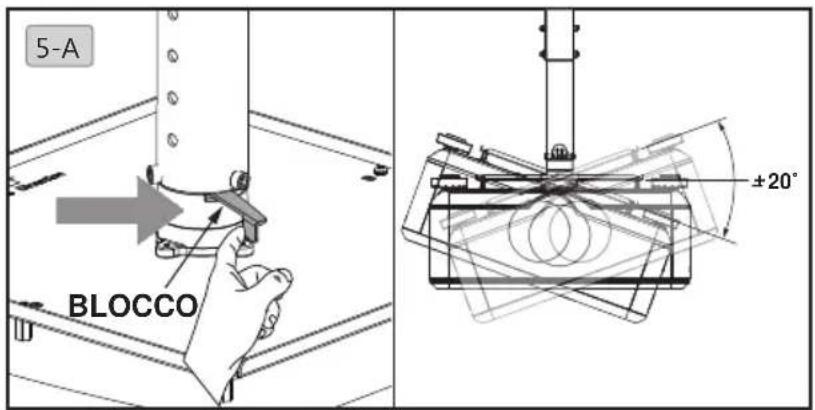

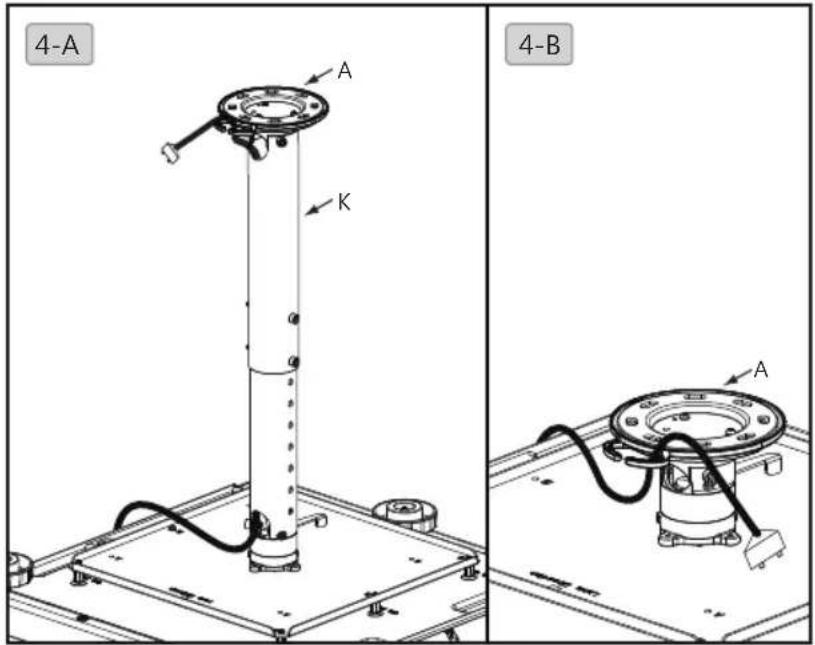

Istruzioni per l'installazione 5.Regolazione dell'angolazione richiesta 5-A. Regolare l'angolazione richiesta del modulo cerniera allentando la manopola. Dopo la regolazione, spingere ndietro e serrare la manopola.4-A. Estrarre il cavo di alimentazione dalla parte superiore del tubo esterno ( N ) e fissarlo sulla staffa di montaggio a soffitto ( A ). 4.Gestione dei cavi 4-B. Infilare il cavo d’alimentazione attraverso la staffa a soffitto ( A ). BLOCCO 20˚

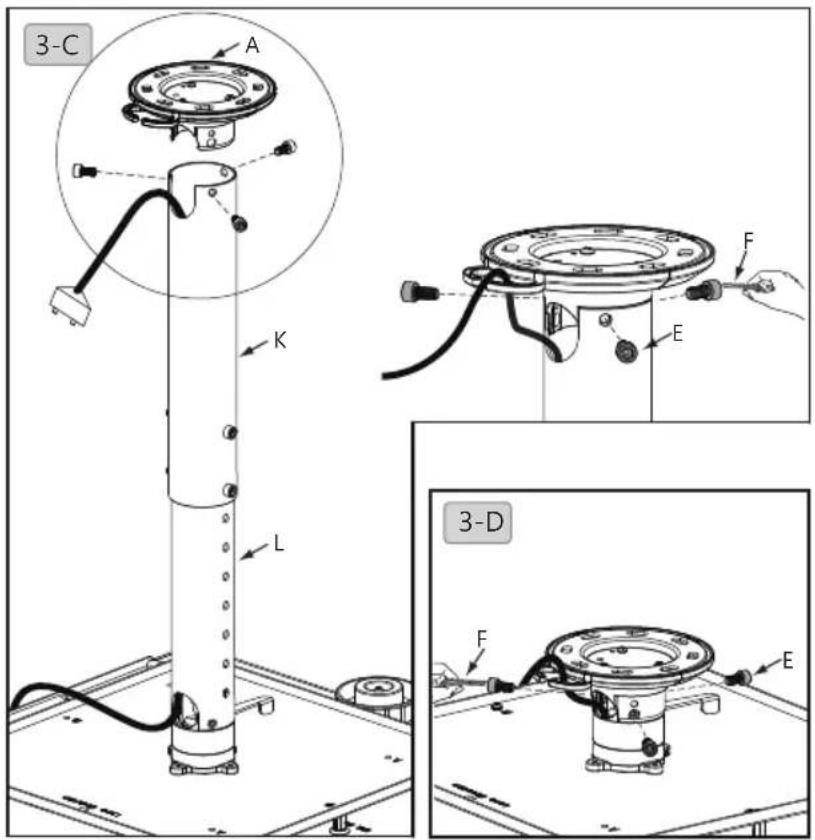

3-C. Fissare i tubi interno ed esterno ( K+L ) e la staffa di montaggio a soffitto ( A ) con i bulloni esagonali (M6xL12) ( E ).3-D. Imposta la lunghezza del proiettore su 98 mm Usare il bullone esagonale interno (M6Xl12) ( E ) per fissare la staffa a soffitto ( A ) e la staffa del proiettore.Advertrencias 31Advertrencias
