| Tipo di prodotto | Supporto da soffitto per proiettore |
| Marca | BenQ |
| Modello | W11000 |
| Materiale | Acciaio / Lega di alluminio |
| Peso del supporto | 3.39 kg (7.47 libbre) |
| Lunghezza regolabile | 98 mm a 547.8 mm (con incrementi di 25 mm) |
| Angolo di rotazione | 360° |
| Angolo di inclinazione | ±20° |
| Carico massimo supportato | 30 kg (66 libbre) |
| Viti fornite | M4, M6 |
| Accessori inclusi | Supporto da soffitto, supporto proiettore, tasselli, bulloni, chiave esagonale, viti, dadi, tasselli di estensione, viti autofilettanti, tubi interni ed esterni |
| Strumenti necessari | Trapano elettrico, punta, martello, chiavi 8 mm/10 mm, cacciavite a croce, matita |
| Garanzia | 5 anni (supporto di montaggio) |
| Installazione | Da professionisti qualificati, minimo 2 persone |
| Precauzioni | Non installare in luoghi caldi, umidi, vicino a condizionatori, polverosi, o soggetti a vibrazioni |
Domande frequenti - W11000 BENQ
Domande degli utenti su W11000 BENQ
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Proiettore in formato PDF gratuitamente! Trova il tuo manuale W11000 - BENQ e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. W11000 del marchio BENQ.
MANUALE UTENTE W11000 BENQ
Guide al montaggio a soffitto del proiettore digitale
- Per garantire la sicurezza, leggere attentamente questo manuale prima di effettuare l'installazione e seguire le istruzioni qui contenute. Conservare questo manuale in un luogo sicuro per riferimenti futuri.
- BenQ Corporation non è responsabile per eventuali danni o lesioni derivanti da un montaggio errato.
- La staffa di montaggio è stata ideata per una facile installazione e rimozione. BenQ Corporation non è sarà responsabile per danni all'apparecchio o per lesioni alla persona derivanti da fattori umani o eventi naturali, come tifoni o terremoti.
- Si consiglia di far installare la staffa di montaggio del proiettore da un tecnico specializzato.
- Per installare o rimuovere il prodotto sono necessarie almeno due persone per evitare rischi alla persona o alla proprietà causati dalla caduta di oggetti.
-
Controllare attentamente l'area dove va effettuato il montaggio:
-
Evitare luoghi soggetti a temperature alte, umidità o contatto con l'acqua.
-
Non installare il prodotto accanto a uscite di ventilazione di aria condizionata o aree con polvere e fumi eccessivi.
• Installare solo su soffitti piatti, evitare superfici inclinate.
• Non installare in luoghi soggetti a urti o vibrazioni. -
Mantenere spazio sufficiente intorno al proiettore per garantire una adeguata ventilazione.
- Per garantire una installazione sicura, controllare prima la struttura del soffitto e scegliere una posizione sicura per il montaggio.
- Il soffitto deve essere abbastanza forte per sostenere almeno quattro volte il peso del proiettore e della staffa per il montaggio insieme.
La posizione per il montaggio deve essere in grado di sopportare vibrazioni come quelle provocate da un terremoto.
- Non modificare gli accessori o le parti rotte. Contattare il rivenditore per qualsiasi domanda.
- Stringere tutte le viti (non applicare forza eccessiva per evitare la rottura delle viti o danni alle loro filettature).
- La capacità massima di carico della staffa per il montaggio è 30 kg. (66 libbre).
- Questa staffa per il montaggio è stata ideata solo per supportare il proiettore, non appendere nessuna cosa su di essa, in particolare non usarla per farci appoggiare le persone.
- I fori del trapano rimarranno sul soffitto una volta rimossi il proiettore e la staffa di montaggio. Dopo un periodo prolungato di utilizzo, possono formarsi delle macchie sul soffitto.
- Dato che il tipo di soffitto e il montaggio della staffa non possono essere controllati dal fornitore, la garanzia del prodotto è limitata al corpo fisico della staffa di montaggio per un periodo di cinque anni.
- Consultare il manuale in lingua inglese per eventuali controversie sulle condizioni.
Specifiche tecniche
| Materiale | Acciaio/lega di alluminio |
| Peso | 3.39 kg (7.47 lbs) |
| Lunghezza | 98mm, 372.8mm~547.8mm (ciascuno con una distanza di 25 mm) |
| Angolo di rotazione | 360° |
| Angolo di inclinazione | +/-20° |
| Carico | 30 kg (66 lbs) |
| Vite | M4,M6 |

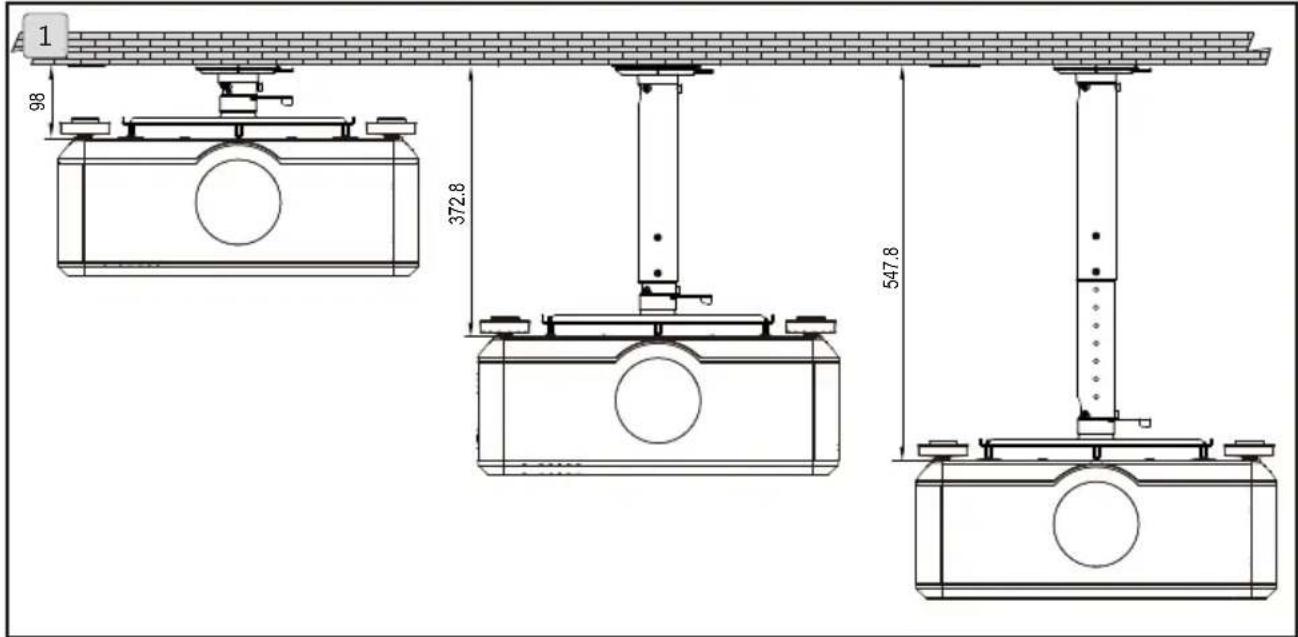

Lunghezza
- Portata lunghezza variabile: 98 mm \~ 547,8 mm (in unità di 25 mm)

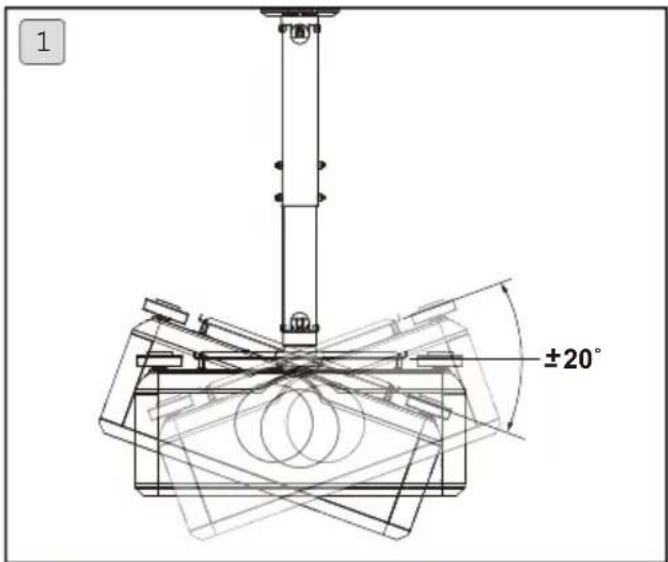

Angolo di regolazione
- Portata angolo d'inclinazione: di -20° \~ +20°

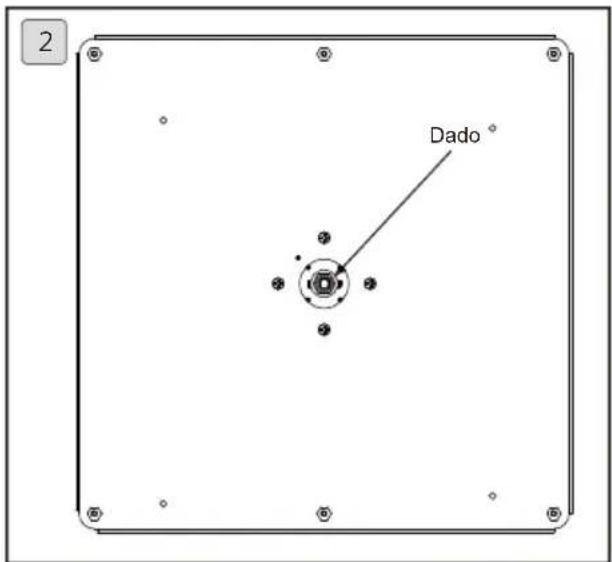

- Il dado è progettato per regolare l'allentamento dell'angolazione del proiettore.
⚠️ Le regolazioni dei dadi devono essere eseguite da personale qualificato.


Confezione accessori
ABCD Supporto di montaggio a soffitto x 1 | Supporto proiettore x 1 | Perno esagonale (M4xL12) x 4 | Bullone x 2 | |||
E![]() | FGH Chiave a brugola (5 mm) x 1Vite esagonale (M6xL12) x 7 Vite con rondellaDado x 2(M6xL10) x 4 | ![]() ![]() | ||||
I Tassello x 4 Vite autofilettante x 4 | J![]() | K Tubo esterno x 1 Tubo interno x 1 | L![]() | |||
Attrezzi necessari per l'installazione



-
Trapano 2. Punta 3. Martello
-
Chiave inglese: 8 mm / 10 mm
-
Cacciavite a stella 6. Matita
Posizione dei fori
Visitare il sito www.benq.com

Istruzioni per l'installazione
1. Installare il supporto al soffitto

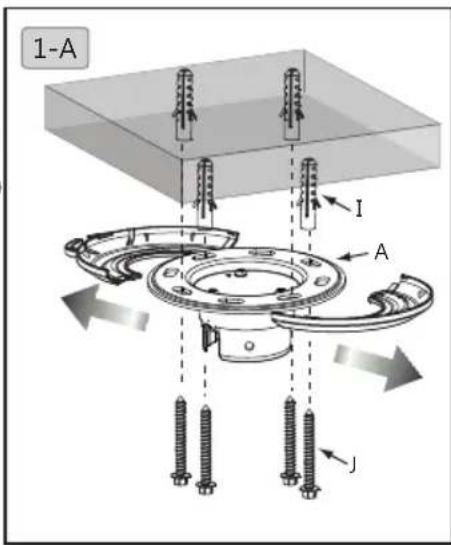

1-A. Aprile la copertura di plastica tirando verso sinistra e destra. Mettere il supporto di montaggio a soffitto (A) vicino alla posizione voluta sul soffitto. Segnare i fori del supporto con la matita. Nelle posizioni segnate, praticare fori di diametro x profondità di 10 mm (0,39") x 55 mm (2,17") per soffitti di calcestruzzo e di 4,5 mm (0,17") x 55 mm (2,17") per soffitti di legno. Utilizzando il martello inserire i tasselli (I) nel foro, inserire le viti autofilettanti (J) nei tasselli, quindi chiudere i fori con cappucci di plastica.
2. Installare il supporto del proiettore sul proiettore
2-A. Fissare i perni esagonali (M4xL12) (C) al proiettore utilizzando la chiave inglese da 8 mm.
2-B. Fissare il supporto del proiettore (B) al proiettore bloccando le viti con rondelle (G) utilizzando un cacciavite a stella.
3. Selezionare la lunghezza del supporto del proiettore
3-A. La lunghezza del supporto del proiettore può essere regolata tra 372,8 mm e 547,8 mm. Inserire il cavo d'alimentazione nel tubo interno (L) e fissare il tubo al proiettore utilizzando viti esagonali (M6xL12) (E) e la chiave inglese da 5 mm (F).

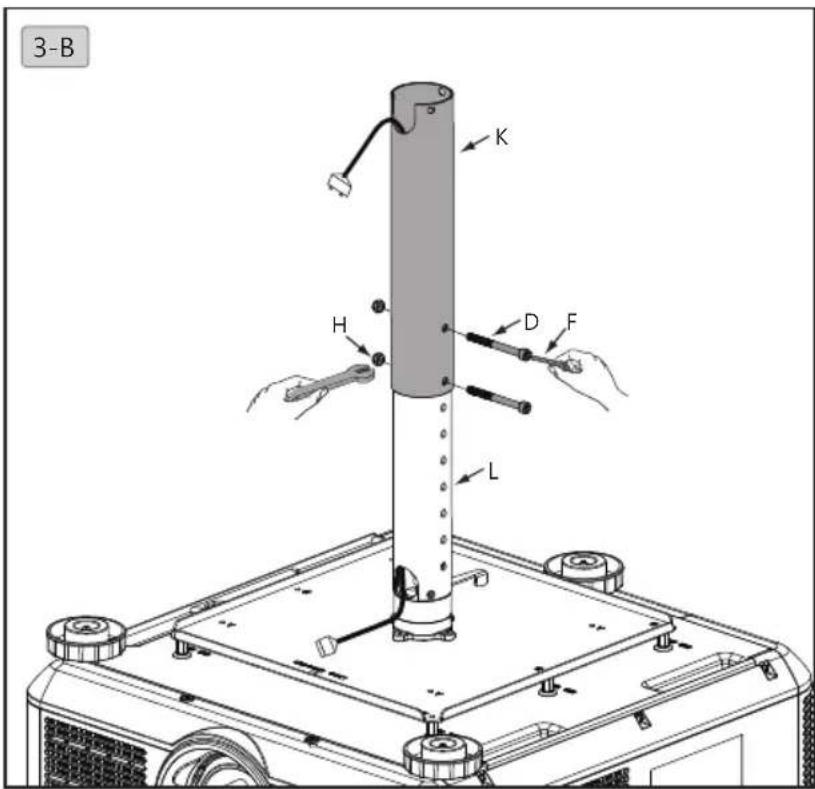

3-B. Estrarre il cavo d'alimentazione dal tubo esterno (K) e collegare il tubo al proiettore. Assemblare il gruppo tubo interno (L) e proiettore ed il tubo esterno (K) utilizzando chiavi inglesi da 10 mm e 5 mm (F), bulloni (D) e dadi (H).

Istruzioni per l'installazione

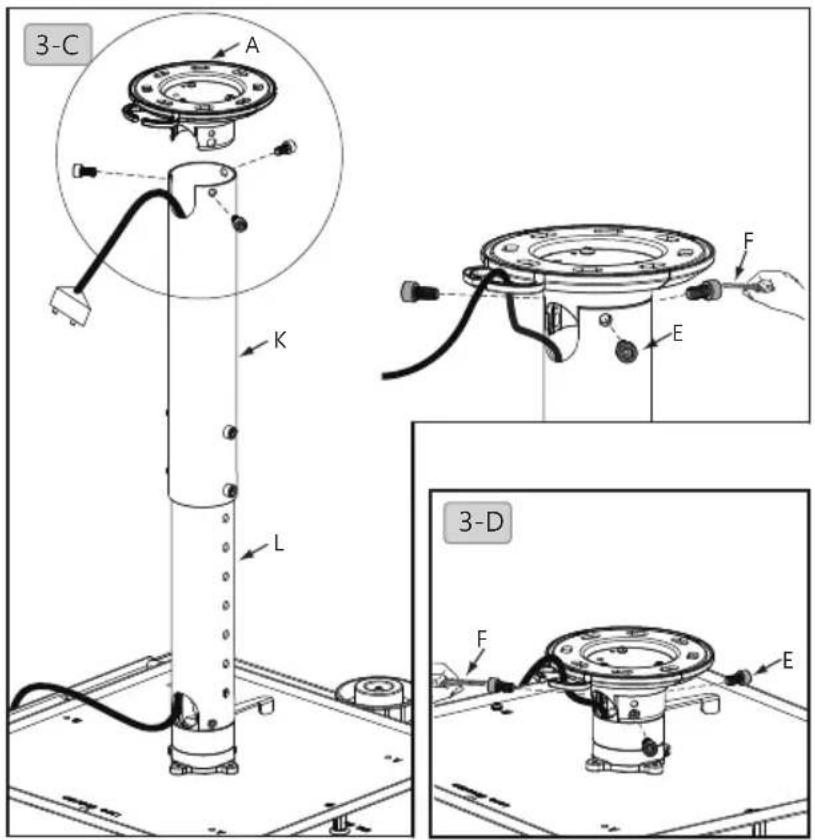

3-C. Fissare i tubi interno ed esterno (K+L) e la staffa di montaggio a soffitto (A) con i bulloni esagonali (M6xL12) (E).
3-D. Imposta la lunghezza del proiettore su 98 mm Usare il bullone esagonale interno (M6XI12) (E) per fissare la staffa a soffitto (A) e la staffa del proiettore.

4. Gestione dei cavi

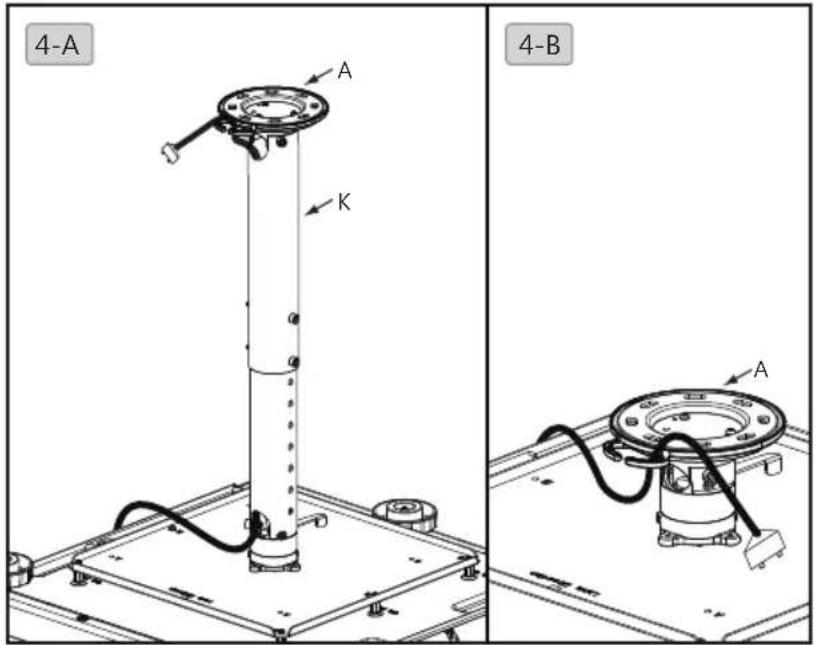

4-A. Estrarre il cavo di alimentazione dalla parte superiore del tubo esterno (N) e fissarlo sulla staffa di montaggio a soffitto (A).
4-B. Infilare il cavo d'alimentazione attraverso la staffa a soffitto (A).

5. Regolazione dell'angolazione richiesta

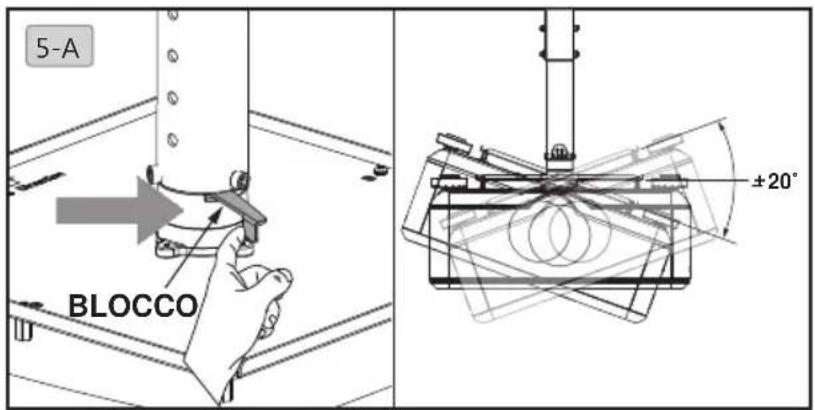

5-A. Regolare l'angolazione richiesta del modulo cerniera allentando la manopola. Dopo la regolazione, spingere ndietro e serrare la manopola.

Supporto di montaggio a soffitto x 1
Supporto proiettore x 1
Perno esagonale (M4xL12) x 4
Bullone x 2
Chiave a brugola (5 mm) x 1Vite esagonale (M6xL12) x 7 Vite con rondellaDado x 2(M6xL10) x 4

Tassello x 4 Vite autofilettante x 4
Tubo esterno x 1 Tubo interno x 1
