РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ W11000 BENQ

Руководство по установке потолочного крепления цифрового проектора

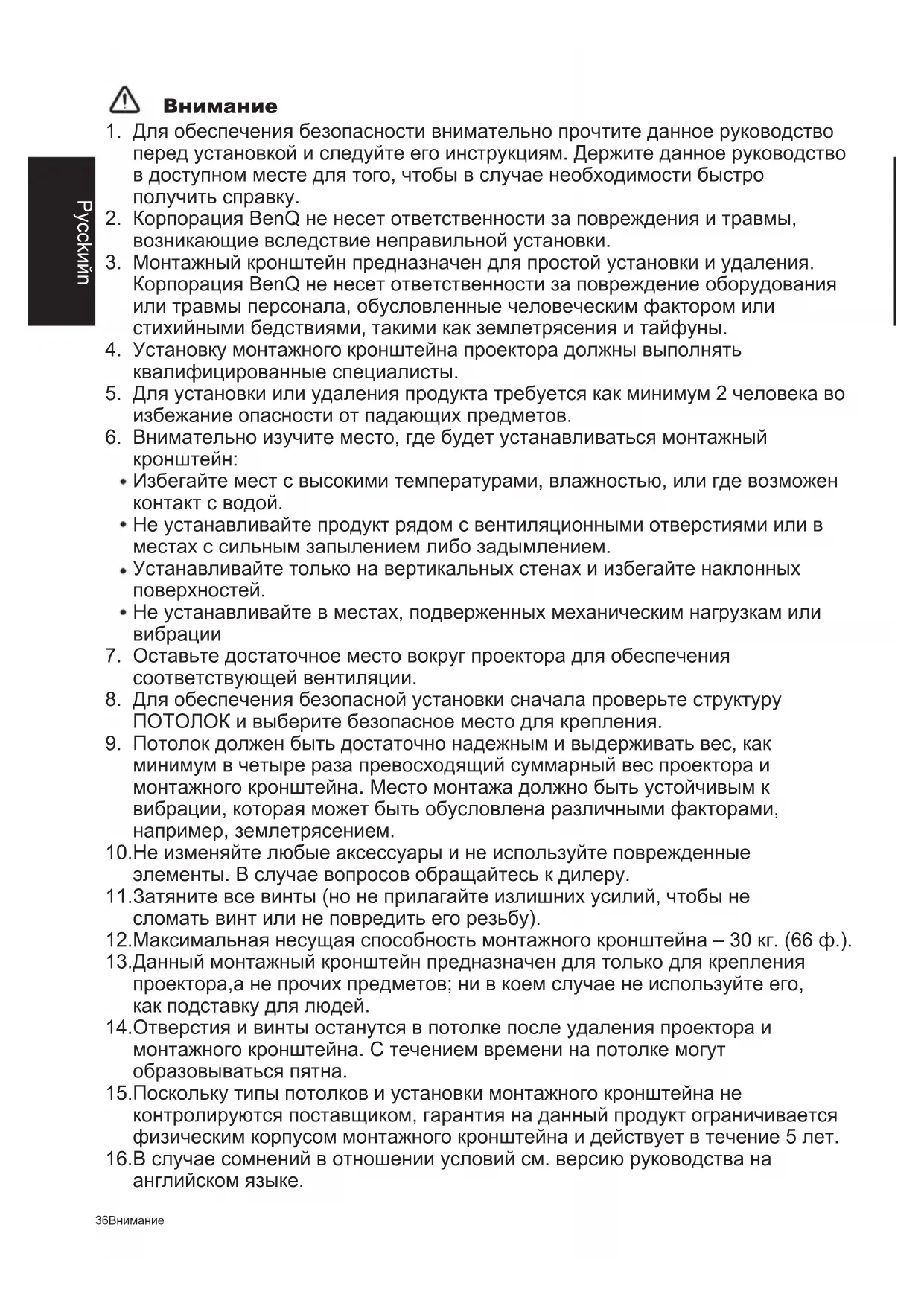

1. Для обеспечения безопасности внимательно прочтите данное руководство перед установкой и следуйте его инструкциям. Держите данное руководство в доступном месте для того, чтобы в случае необходимости быстро получить справку.
2. Корпорация BenQ не несет ответственности за повреждения и травмы, возникающие вследствие неправильной установки.
3. Монтажный кронштейн предназначен для простой установки и удаления. Корпорация BenQ не несет ответственности за повреждение оборудования или травмы персонала, обусловленные человеческим фактором или стихийными бедствиями, такими как землетрясения и тайфуны.
4. Установку монтажного кронштейна проектора должны выполнять квалифицированные специалисты.
5. Для установки или удаления продукта требуется как минимум 2 человека во избежание опасности от падающих предметов.
6. Внимательно изучите место, где будет устанавливаться монтажный кронштейн:

- Избегайте мест с высокими температурами, влажностью, или где возможен контакт с водой.

- Не устанавливайте продукт рядом с вентиляционными отверстиями или в местах с сильным запылением либо задымлением.

- Устанавливайте только на вертикальных стенах и избегайте наклонных поверхностей.

- Не устанавливайте в местах, подверженных механическим нагрузкам или вибрации

1. Оставьте достаточное место вокруг проектора для обеспечения соответствующей вентиляции.

2. Для обеспечения безопасной установки сначала проверьте структуру ПОТОЛОК и выберите безопасное место для крепления.

3. Потолок должен быть достаточно надежным и выдерживать вес, как минимум в четыре раза превосходящий суммарный вес проектора и монтажного кронштейна. Место монтажа должно быть устойчивым к вибрации, которая может быть обусловлена различными факторами, например, землетрясением.

4. Не изменяйте любые аксессуары и не используйте поврежденные элементы. В случае вопросов обращайтесь к дилеру.

11.Затяните все винты (но не прилагайте излишних усилий, чтобы не сломать винт или не повредить его резьбу).

1. Максимальная несущая способность монтажного кронштейна – 30 кг. (66 ф.).

2. Данный монтажный кронштейн предназначен для только для крепления проектора, а не прочих предметов; ни в коем случае не используйте его, как подставку для людей.

14.Отверстия и винты останутся в потолке после удаления проектора и монтажного кронштейна. С течением времени на потолке могут образовываться пятна.

1. Поскольку типы потолков и установки монтажного кронштейна не контролируются поставщиком, гарантия на данный продукт ограничивается физическим корпусом монтажного кронштейна и действует в течение 5 лет.

2. В случае сомнений в отношении условий см. версию руководства на английском языке.

Технические характеристики

Материал	Сталь/алюминиевый сплав
Масса	3.39 кг
Длина	98mm , 372.8mm ~ 547.8mm(шаг 25 mm)
Угол поворота	360°
Угол наклона	+/-20°
Нагрузка	30 кг
Винт	M4,M6

Длина

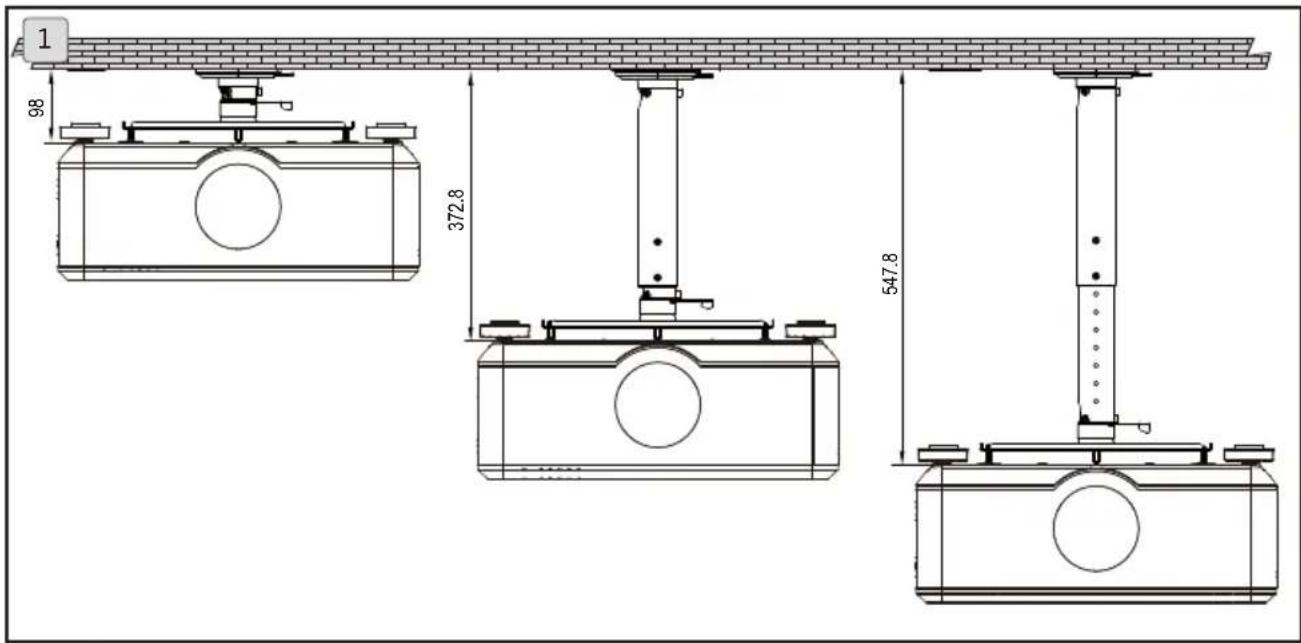

1. Переменная длина в диапазоне от 98 до 547,8 мм (с шагом в 25 мм).

1 98 372.8 547.8

Установочный угол

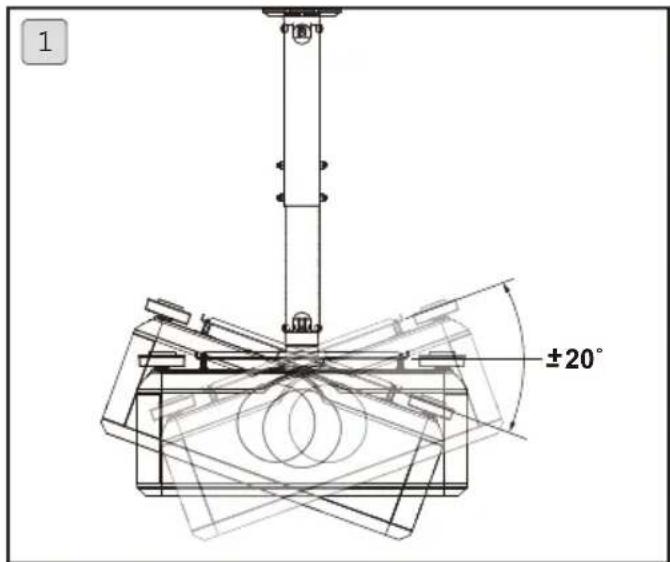

1. Угол наклона в диапазоне от -20° до +20°

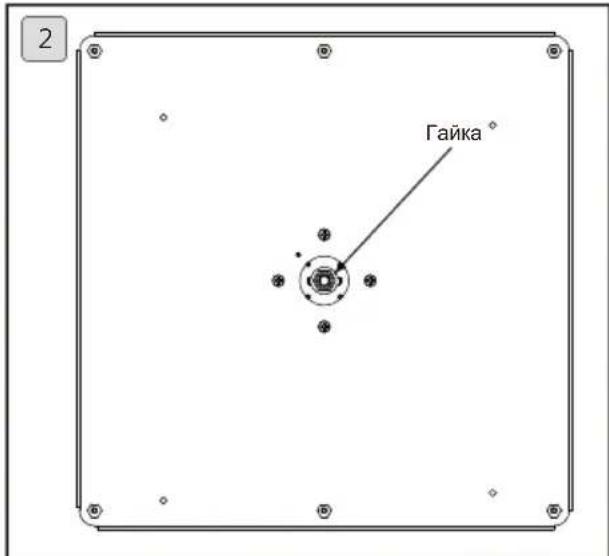

2. Гайка предназначена для регулирования жесткости угла проектора. ⚠️Регулировка гаек должна выполняться квалифицированным специалистом

1 ±20°

2 Гайка

Комплект принадлежностей

ABDПотолочное крепление x 1		Держатель для проектора x 1			CШпилька шестигранная(M4xL12) x 4		Болт x 2
EВинт шестигранный(M6xL12) x 7		FGHКлюч шестигранный (5 мм) x 1		Винт с шайбой(M6xL10) x 4		Гайка x 2
IДюбель x 4	J[стзг]Винт самонарезающийx 4		Внешняя трубка x 1		LВнутренняя трубка x 1

Инструменты, которые потребуются для установки

Black metal hammer on white background (no text or symbols)

1. Электрическая дрель
2. Сверло 3. Молоток 4. Гаечный ключ: 8 мм/10 мм
3. Крестовая отвертка 6. Карандаш

Расположение отверстия

Посетите веб-сайт www.benq.com

1. Установка подвесного крепления на потолке

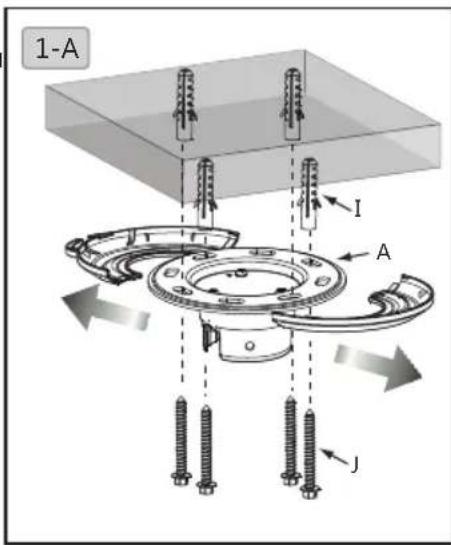

   1-A. Снимите пластмассовую оболочку справа и слева. Поместите потолочное крепление (А) возле места установки на потолке. Отметьте отверстие для крепления карандашом. Просверлите отверстия в отмеченных местах диаметром х глубиной 10 x 55 мм (в бетонном) или 4,5 x 55 мм (в деревянном) потолке. Забейте пластмассовый дюбель (I) в отверстие, а самонарезающий винт (J) вкрутите в дюбель. Закройте отверстие пластмассовой заглушкой.
2. Прикрепление кронштейна к проектору
   2-A. Прикрепите к проектору шестигранную шпильку (M4xL12) (C) 8 мм гаечным ключом
   2-B. Чтобы прикрепить к проектору кронштейн (В), закрутите винты с шайбами (G) крестовой отверткой
3. Выбор длины кронштейна для проектора
   3-A. Длина кронштейна для проектора регулируется в диапазоне от 372,8 до 547,8 мм. Вставьте сетевой шнур во внутреннюю трубку (L) и прикрепите ее к кронштейну проектора шестигранным винтом (M6xL12) (E) с помощью 5 мм шестигранного ключа (F).

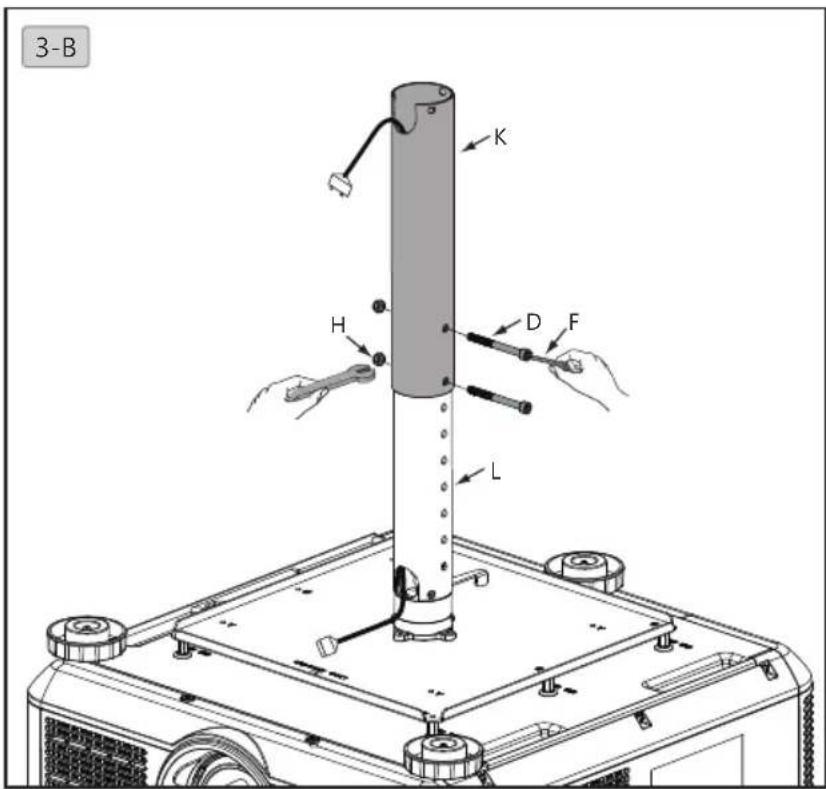

3-B. Извлеките сетевой шнур из внешней трубки (K) и подсоедините его к проектору. Прикрепите модуль внутренней трубки (L и проектор) ко внешней трубке (K) болтом (D) и гайкой (H), используя 10 и 5 мм гаечные ключи (F).

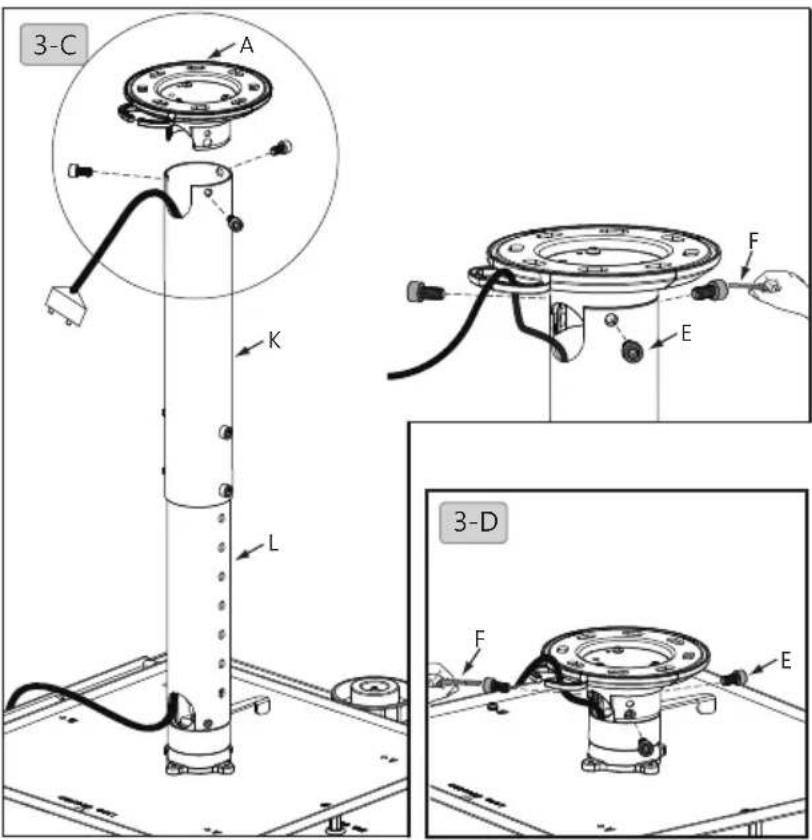

3-C. Закрепите внешнюю и внутреннюю трубки (K+L) на кронштейне для монтажа на потолке (A) шестигранными болтами (M6 x 12)(E).
3-D. Установите длину 98 мм Используйте винт с внутренним шестигранным. углублением (М6Х12) (Е) для соединения потолочного (А)

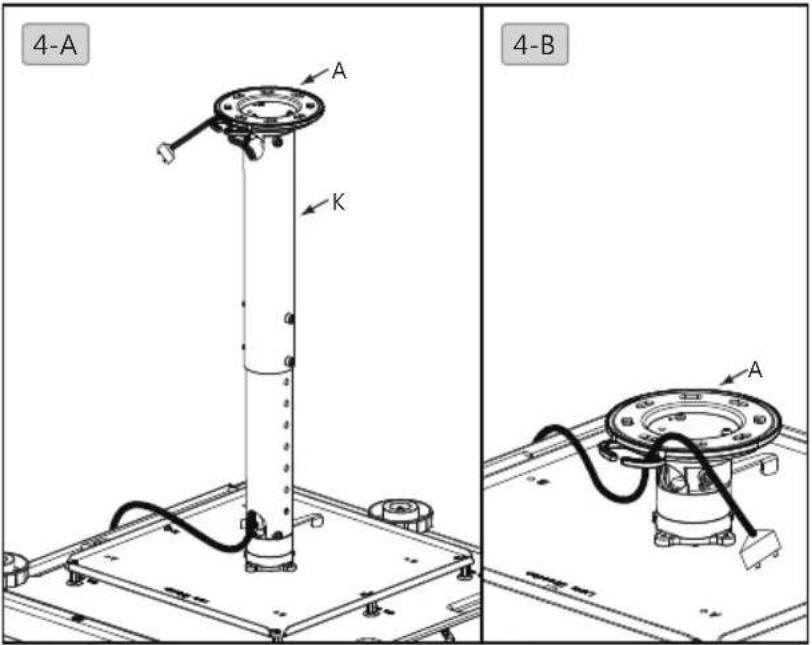

4-A. Извлеките шнур питания из верхней части внешней трубки (K) и закрепите его на кронштейне для монтажа на потолке (A).
4-B. Протяните кабель питания через потолочный кронштейн (А).

5. Настройка требуемого угла

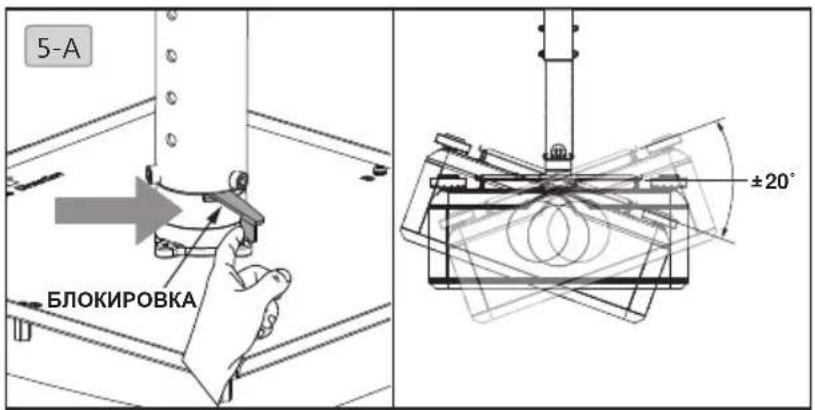

5-A. Установите необходимый угол поворотного модуля, ославив ручку. Завершив регулировку, верните ручку на место и затяните ее.

5-A БЛОКИРОВКА ±20°
