MODE D'EMPLOI W11000 BENQ

固定Avertissement 16Avertissement Français

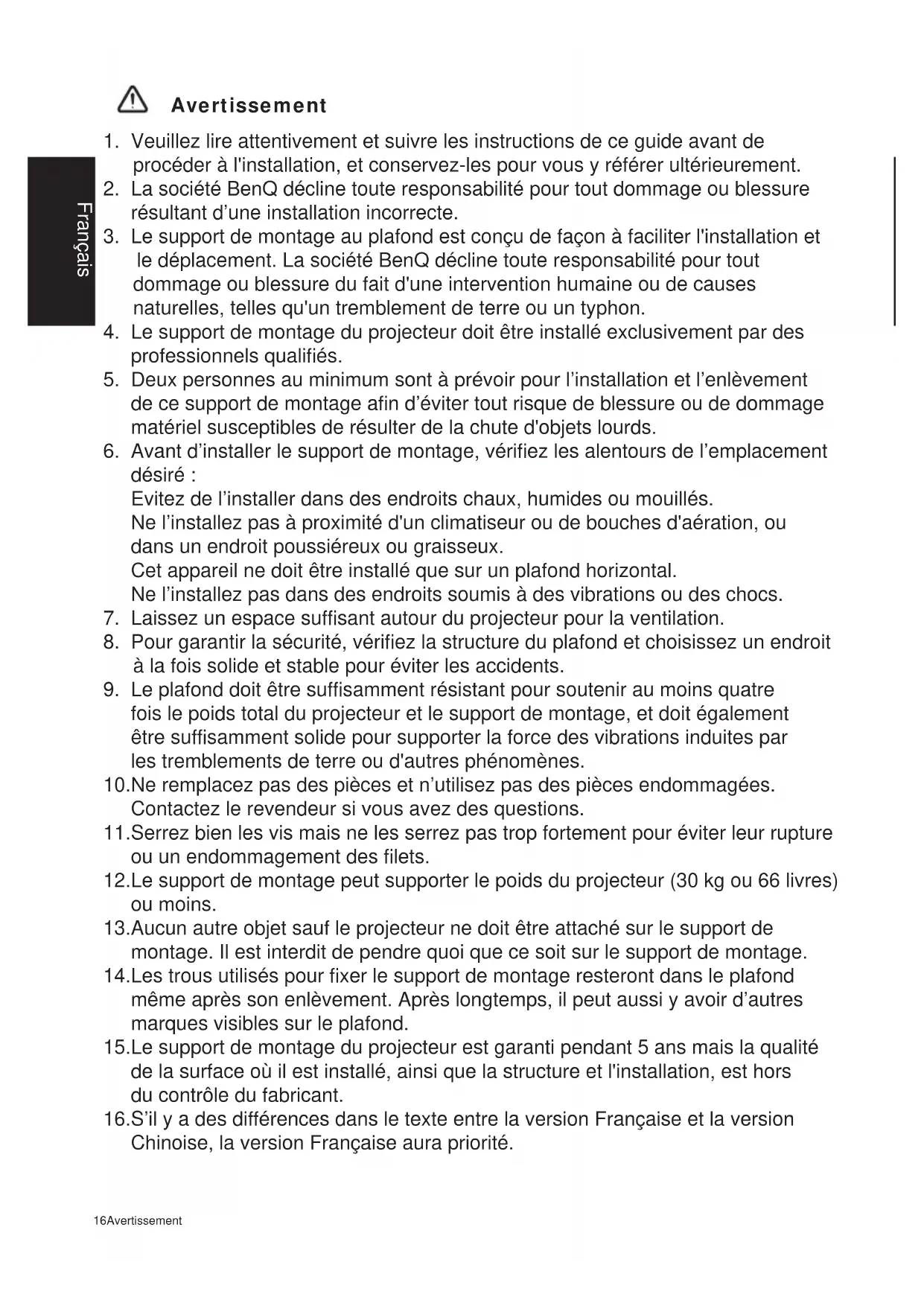

1. Veuillez lire attentivement et suivre les instructions de ce guide avant de

procéder à l'installation, et conservez-les pour vous y référer ultérieurement.

2. La société BenQ décline toute responsabilité pour tout dommage ou blessure

résultant d’une installation incorrecte.

3. Le support de montage au plafond est conçu de façon à faciliter l'installation et

le déplacement. La société BenQ décline toute responsabilité pour tout dommage ou blessure du fait d'une intervention humaine ou de causes naturelles, telles qu'un tremblement de terre ou un typhon.

4. Le support de montage du projecteur doit être installé exclusivement par des

professionnels qualifiés.

5. Deux personnes au minimum sont à prévoir pour l’installation et l’enlèvement

de ce support de montage afin d’éviter tout risque de blessure ou de dommage matériel susceptibles de résulter de la chute d'objets lourds.

6. Avant d’installer le support de montage, vérifiez les alentours de l’emplacement

désiré : Evitez de l’installer dans des endroits chaux, humides ou mouillés. Ne l’installez pas à proximité d'un climatiseur ou de bouches d'aération, ou dans un endroit poussiéreux ou graisseux. Cet appareil ne doit être installé que sur un plafond horizontal. Ne l’installez pas dans des endroits soumis à des vibrations ou des chocs.

7. Laissez un espace suffisant autour du projecteur pour la ventilation.

8. Pour garantir la sécurité, vérifiez la structure du plafond et choisissez un endroit

à la fois solide et stable pour éviter les accidents.

9. Le plafond doit être suffisamment résistant pour soutenir au moins quatre

fois le poids total du projecteur et le support de montage, et doit également être suffisamment solide pour supporter la force des vibrations induites par les tremblements de terre ou d'autres phénomènes. 10.Ne remplacez pas des pièces et n’utilisez pas des pièces endommagées. Contactez le revendeur si vous avez des questions. 11.Serrez bien les vis mais ne les serrez pas trop fortement pour éviter leur rupture ou un endommagement des filets. 12.Le support de montage peut supporter le poids du projecteur (30 kg ou 66 livres) ou moins. 13.Aucun autre objet sauf le projecteur ne doit être attaché sur le support de montage. Il est interdit de pendre quoi que ce soit sur le support de montage. 14.Les trous utilisés pour fixer le support de montage resteront dans le plafond même après son enlèvement. Après longtemps, il peut aussi y avoir d’autres marques visibles sur le plafond. 15.Le support de montage du projecteur est garanti pendant 5 ans mais la qualité de la surface où il est installé, ainsi que la structure et l'installation, est hors du contrôle du fabricant. 16.S’il y a des différences dans le texte entre la version Française et la version Chinoise, la version Française aura priorité.1

Français Caractéristiques Acier / Alliage aluminium+/-20˚ 360˚ Angle de rotation30 kg (66 livres)M4,M698mm , 372.8mm~547.8mm (en unités de 25mm)SubstancePoidsLongueurCharge Vis Angle d'inclinaison3.39 kg ( 7.47 livres) Longueur

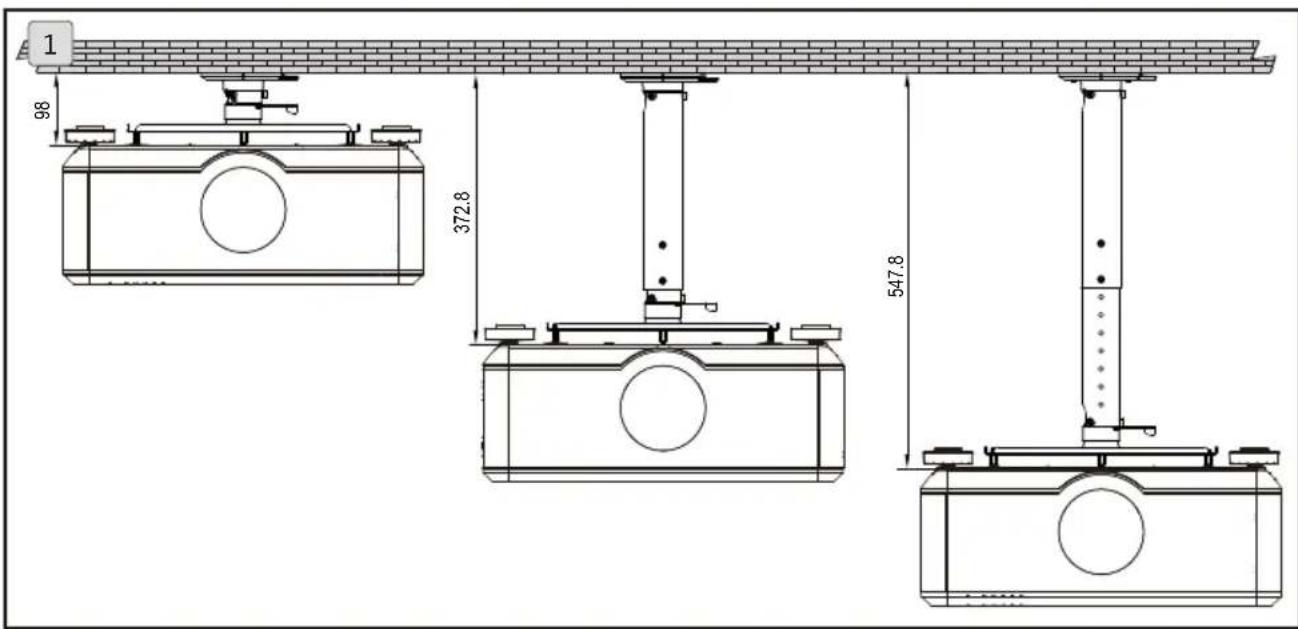

1. Longueur variable dans la plage 98 mm ~ 547,8 mm (en unités de 25mm) ◦

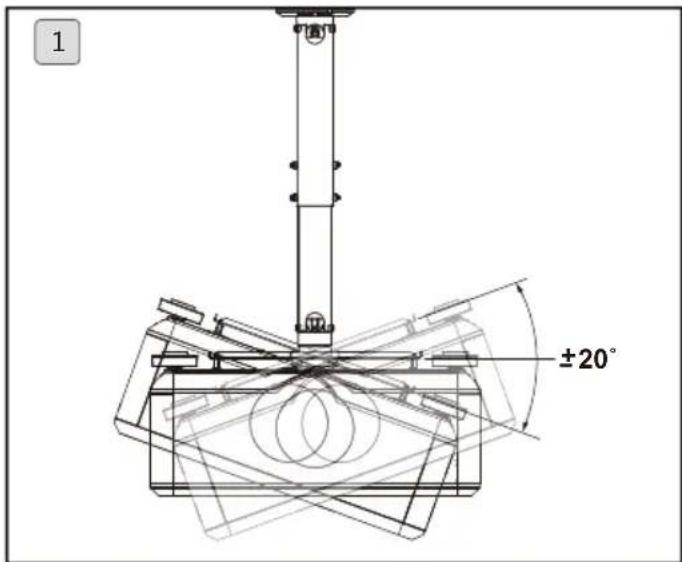

1. Angle d'inclinaison dans la plage -20°~+20°

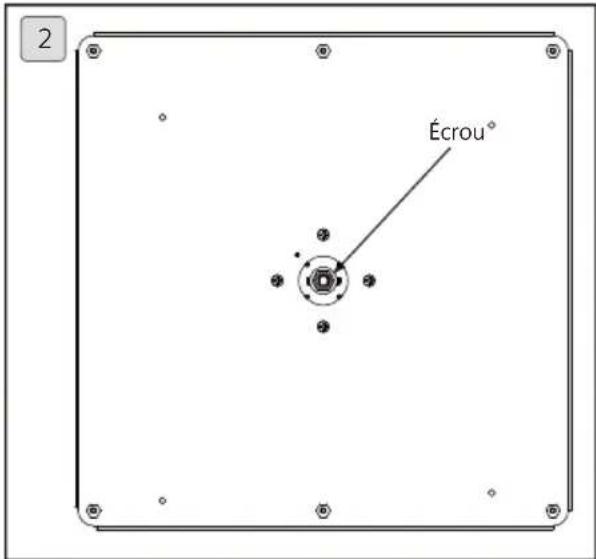

2. L'écrou est prévu pour régler le jeu de l'angle du projecteur◦

Faites régler les écrous par un technicien qualifié

17Caractéristiques / Longueur/ Angle de réglageEnsemble d'accessoires Français 18Ensemble d'accessoires / Outils nécessaires à l'installation / Emplacement de l'alésage A B C D

F G H Outils nécessaires à l'installation Goujon d'extension x 4 Tapping screw x 4 Support de plafond x 1 Support de projecteur x 1 Clé hexagonale (5 mm) x 1Vis à tête hexagonale (M6xL12) x 7 Vis avec rondelle (M6xL10) x 4 Goujon hexagonal (M4xL12)x 4

4. Clé : 8 mm/ 10 mm

Écrou x 2 Bolt x 2 Tube externe x 1 Tube interne x 1 Emplacement de l'alésage Veuillez visiter le site www.benq.comÉtapes de l'installation Français 19Étapes de l'installation

1. Installez le support à votre plafond

2. Installez le support de projecteur sur

3. Choisissez la longueur du support de

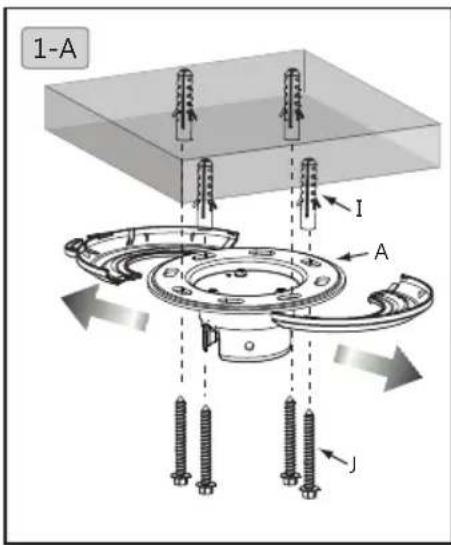

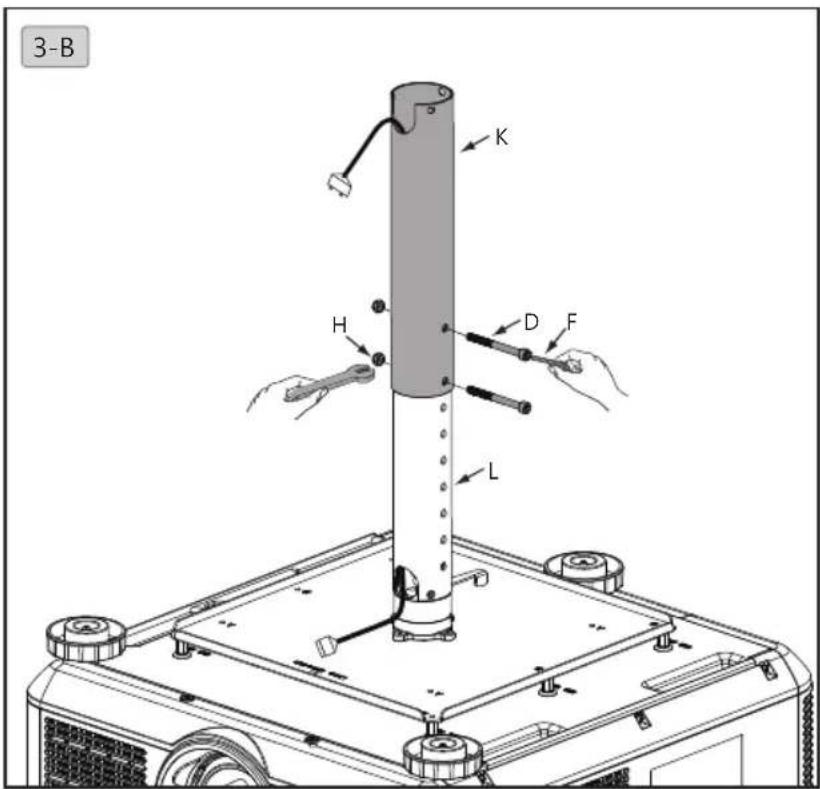

projecteur 1-A 3-A 3-B 2-A 2-B 1-A. Ouvrez le capot en plastique à droite et à gauche en tirant dessus. Placez le support de plafond ( A ) près de l'emplacement cible à votre plafond. Marquez le trou du support avec un crayon. Percez des trous à l'emplacement marqué avec un diamètre x profondeur de 10 mm (0,39 po) x 55mm (2,17 po) pour le béton et de 4,5 mm (0,17 po) x 55mm (2,17") pour les plafonds en bois. Enfoncez au marteau le goujon d'extension en plastique ( I ) dans le trou et la vis taraudeuse ( J ) dans le goujon, puis recouvrez le trou avec le capuchon en plastique. 2-A. Fixez le goujon hexagonal (M4xL12) ( C ) à votre projecteur avec une clé de 8 mm. 2-B. Fixez le support de projecteur ( B ) à votre projecteur en serrant à fond les vis avec rondelle ( G ) à l'aide d'un tournevis Philip.Fixez le support de projecteur ( B ) à votre projecteur en serrant à fond les vis avec rondelle ( G ) à l'aide d'un tournevis Philip.3-A. La longueur du support de projecteur peut être réglée dans la plage 372,8 mm ~ 547,8 mm. Placez le câble d'alimentation dans le tube interne ( L ), fixez-le au support de projecteur avec la vis à tête hexagonale (M6xL12) ( E ) et à l'aide de la clé hexagonale de 5 mm ( F ). 3-B. Extrayez le câble d'alimentation du tube externe ( K ) et raccordez-le à votre projecteur. Montez le tube interne (L et le projecteur) et le tube externe ( K ) avec les clés de 10mm et de 5mm ( F ) ainsi que le boulon ( D ) et l'écrou ( H ).Français 20Étapes de l'installation

Étapes de l'installation

5. Réglage de l'angle requis

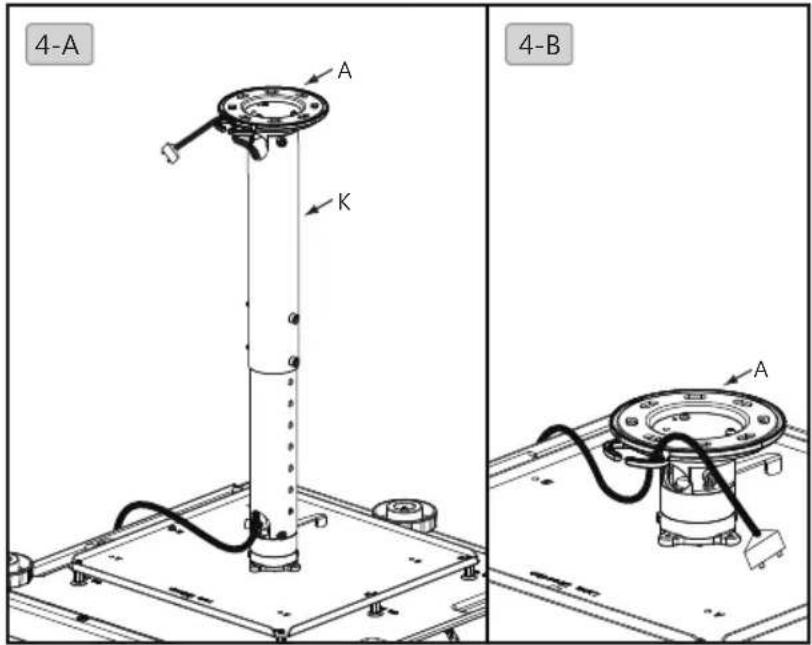

4-A. Tirez le cordon d'alimentation par le haut du tube externe ( K ) et fixez-le au support de montage au plafond ( A ).

4. Gestion des câbles

4-B. Faites passer le cordon d'alimentation dans le support de plafond ( A ). LOCK 20˚

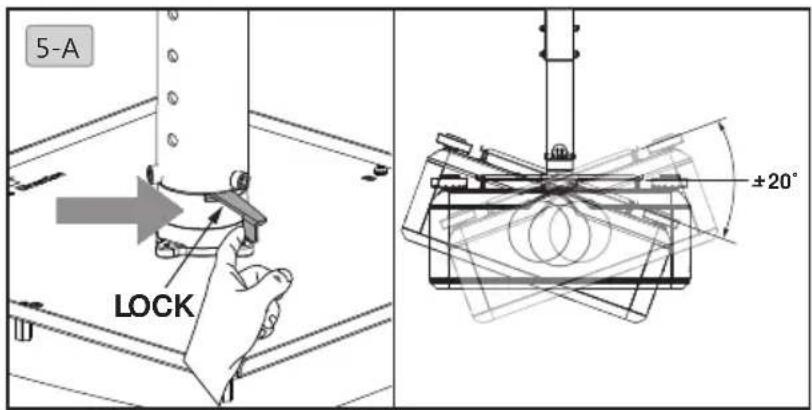

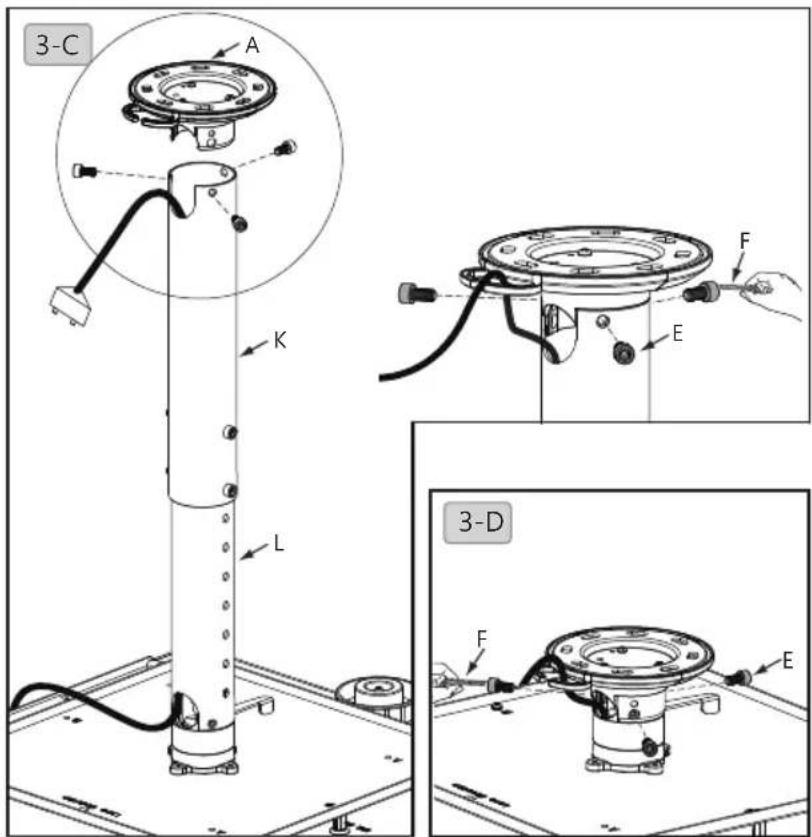

3-C. Fixez les tubes interne et externe ( K+L) et le support de montage au plafond ( A ) avec les boulons à tête hexagonale (M6xL12) ( E ). 3-D. Réglez la longueur du projecteur sur 98mm Utilisez le boulon hex interne (M6Xl12) ( E ) pour attacher le support de plafond ( A ) et le support du projecteur 5-A. Ajustez l'angle nécessaire pour le module charnière en desserrant le bouton. Après ajustement, repousser et serrez le bouton.1. Bitte lesen Sie die Anweisungen in dieser Anleitung aufmerksam durch und halten Sie sich stets daran. Iewahren Sie die Anleitung auf, damit Sie später darin nachlesen können.
