사용 설명서 W11000 BENQ

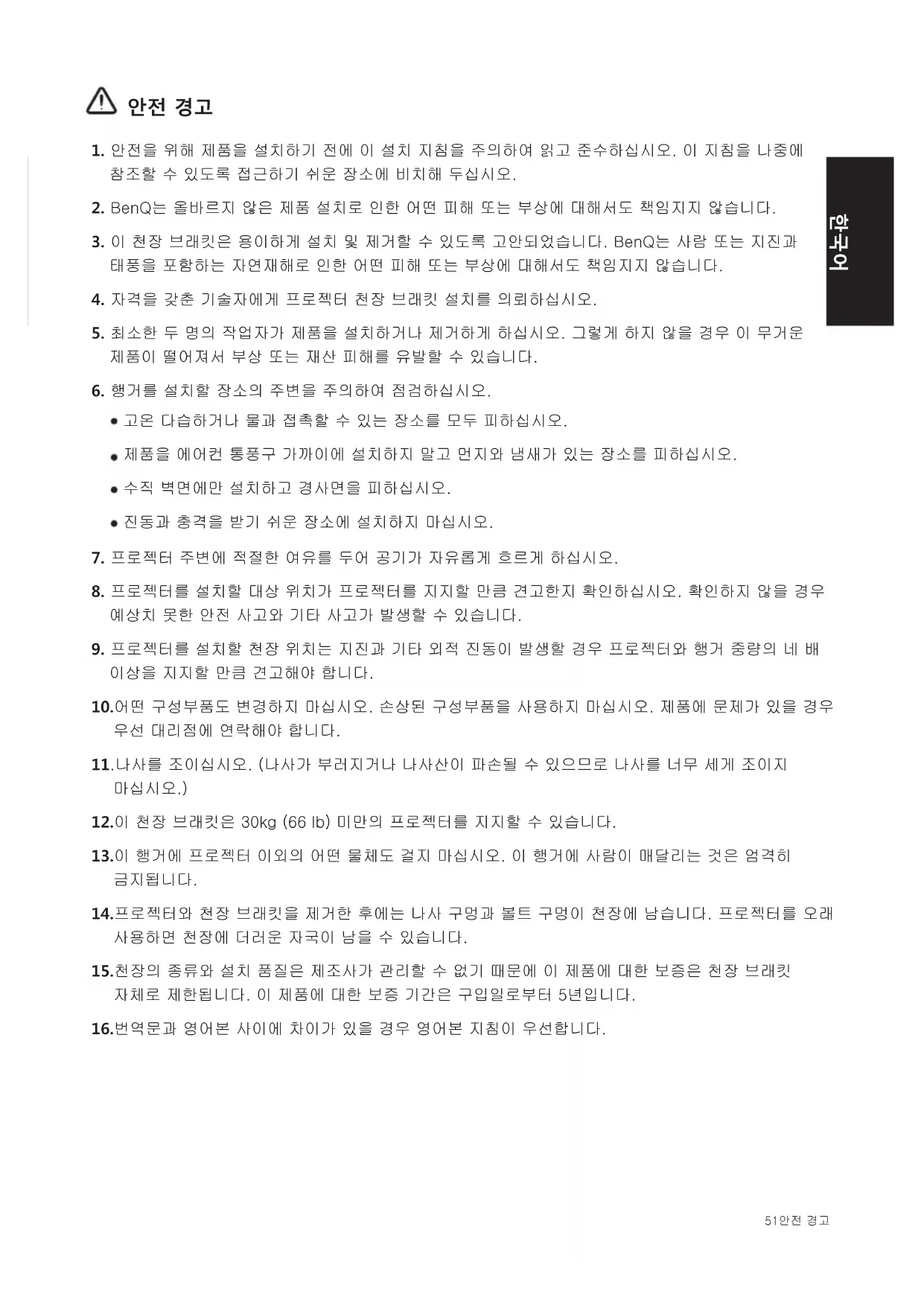

1. 안전을 위해 제품을 설치하기 전에 이 설치 지침을 주의하여 읽고 준수하십시오. 이 지침을 나중에

참조할 수 있도록 접근하기 쉬운 장소에 비치해 두십시오.

2. BenQ는 올바르지 않은 제품 설치로 인한 어떤 피해 또는 부상에 대해서도 책임지지 않습니다.

3. 이 천장 브래킷은 용이하게 설치 및 제거할 수 있도록 고안되었습니다. BenQ는 사람 또는 지진과

태풍을 포함하는 자연재해로 인한 어떤 피해 또는 부상에 대해서도 책임지지 않습니다.

4. 자격을 갖춘 기술자에게 프로젝터 천장 브래킷 설치를 의뢰하십시오.

5. 최소한 두 명의 작업자가 제품을 설치하거나 제거하게 하십시오. 그렇게 하지 않을 경우 이 무거운

제품이 떨어져서 부상 또는 재산 피해를 유발할 수 있습니다.

6. 행거를 설치할 장소의 주변을 주의하여 점검하십시오.

고온 다습하거나 물과 접촉할 수 있는 장소를 모두 피하십시오. 제품을 에어컨 통풍구 가까이에 설치하지 말고 먼지와 냄새가 있는 장소를 피하십시오. 수직 벽면에만 설치하고 경사면을 피하십시오. 진동과 충격을 받기 쉬운 장소에 설치하지 마십시오.

7. 프로젝터 주변에 적절한 여유를 두어 공기가 자유롭게 흐르게 하십시오.

8. 프로젝터를 설치할 대상 위치가 프로젝터를 지지할 만큼 견고한지 확인하십시오. 확인하지 않을 경우

예상치 못한 안전 사고와 기타 사고가 발생할 수 있습니다.

9. 프로젝터를 설치할 천장 위치는 지진과 기타 외적 진동이 발생할 경우 프로젝터와 행거 중량의 네 배

이상을 지지할 만큼 견고해야 합니다. 10.어떤 구성부품도 변경하지 마십시오. 손상된 구성부품을 사용하지 마십시오. 제품에 문제가 있을 경우 우선 대리점에 연락해야 합니다. 11.나사를 조이십시오. (나사가 부러지거나 나사산이 파손될 수 있으므로 나사를 너무 세게 조이지

12.이 천장 브래킷은 30kg (66 lb) 미만의 프로젝터를 지지할 수 있습니다. 13.이 행거에 프로젝터 이외의 어떤 물체도 걸지 마십시오. 이 행거에 사람이 매달리는 것은 엄격히

14.프로젝터와 천장 브래킷을 제거한 후에는 나사 구멍과 볼트 구멍이 천장에 남습니다. 프로젝터를 오래 사용하면 천장에 더러운 자국이 남을 수 있습니다. 15.천장의 종류와 설치 품질은 제조사가 관리할 수 없기 때문에 이 제품에 대한 보증은 천장 브래킷 자체로 제한됩니다. 이 제품에 대한 보증 기간은 구입일로부터 5년입니다. 16.번역문과 영어본 사이에 차이가 있을 경우 영어본 지침이 우선합니다.규격

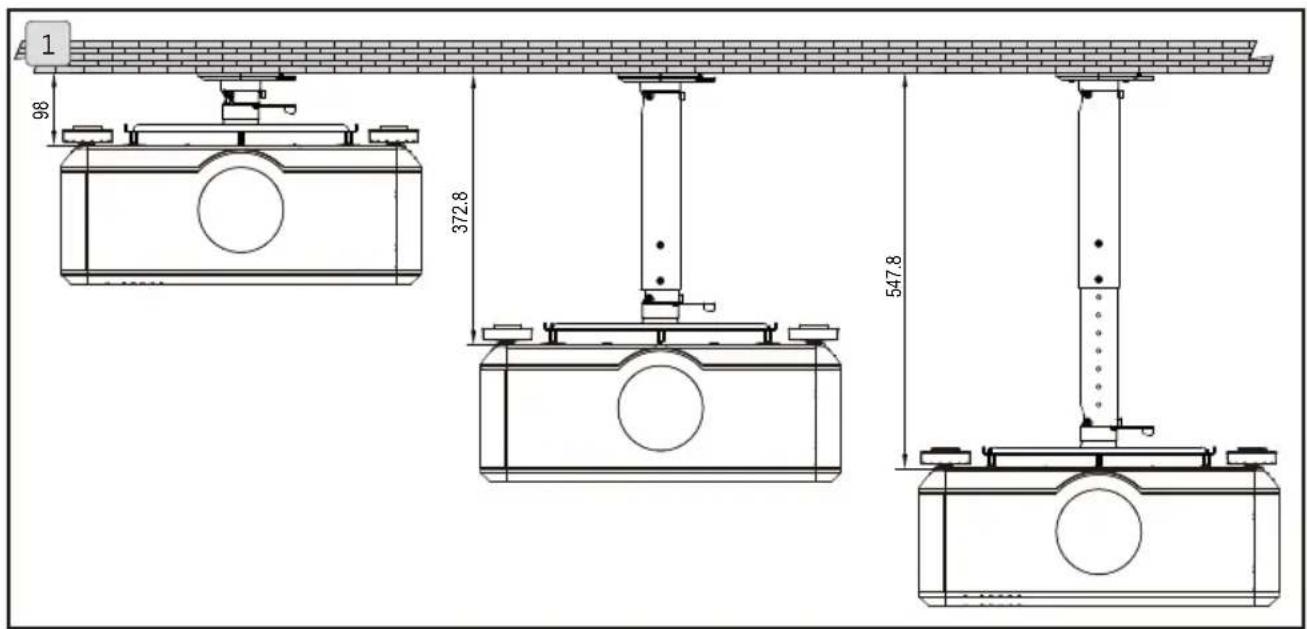

1. 98mm~547.8mm (단위는 25mm) 범위의 가변 길이.

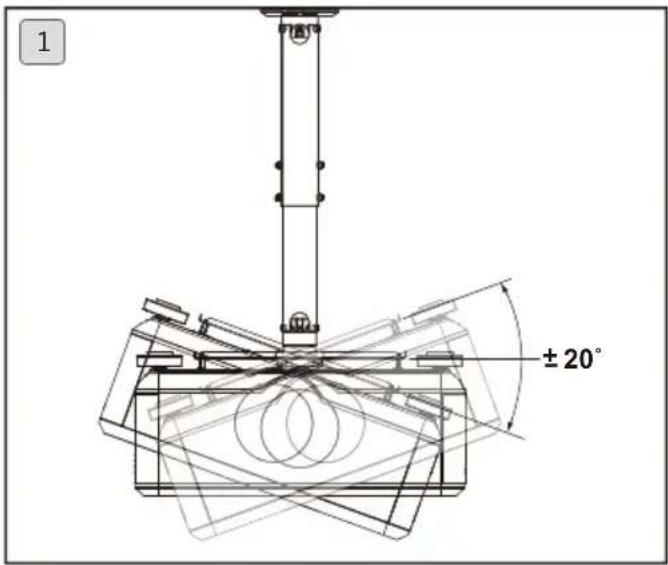

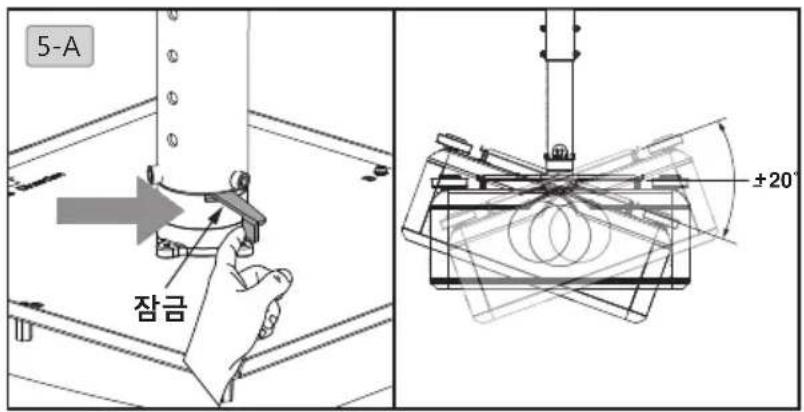

1. 기울기 범위: -20°~+20°

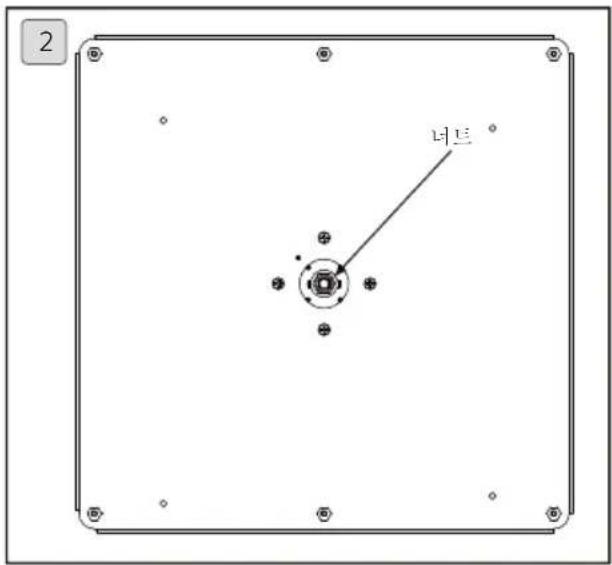

2. 너트는 프로젝터 각도의 느슨함을 조절하기 위한 것입니다

자격을 갖춘 기술자에게 너트 조절을 의뢰하십시오.

53액세서리 팩/설치에 필요한 공구/구멍 위치 A B C D

익스팬션 스터드x4 태핑 나사x4개 천장 브래킷x1 프로젝터 홀더x1 육각 렌치 (5mm)x1 육각 나사 (M6xL12)x7 와셔 포함 나사 (M6xL10)x4

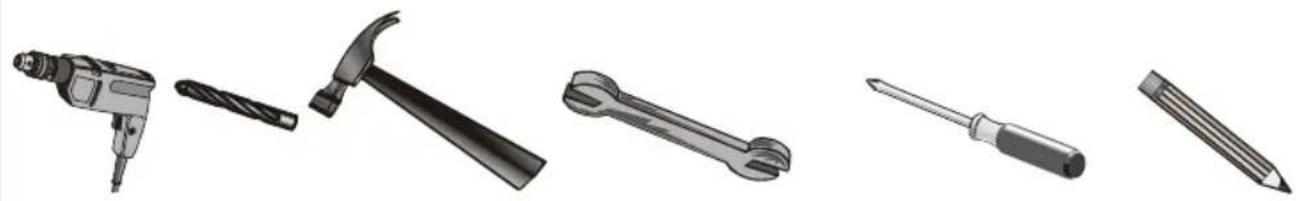

(M4xL12)x4 1.전동 드릴 2.드릴 헤드 3.망치 4.렌치: 8mm/ 10 m 5.Philips 스크루드라이버 6.연필 너트x2 볼트x2 바깥쪽 튜브x1 안쪽 튜브x1

다음 사이트를 방문하십시오: www.benq.com

2. 프로젝터 홀더를 프로젝터에 설치

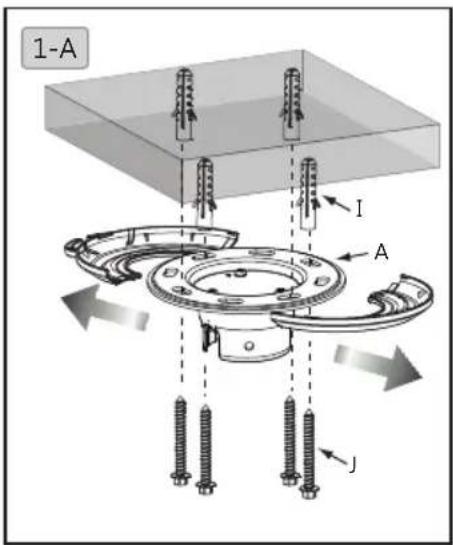

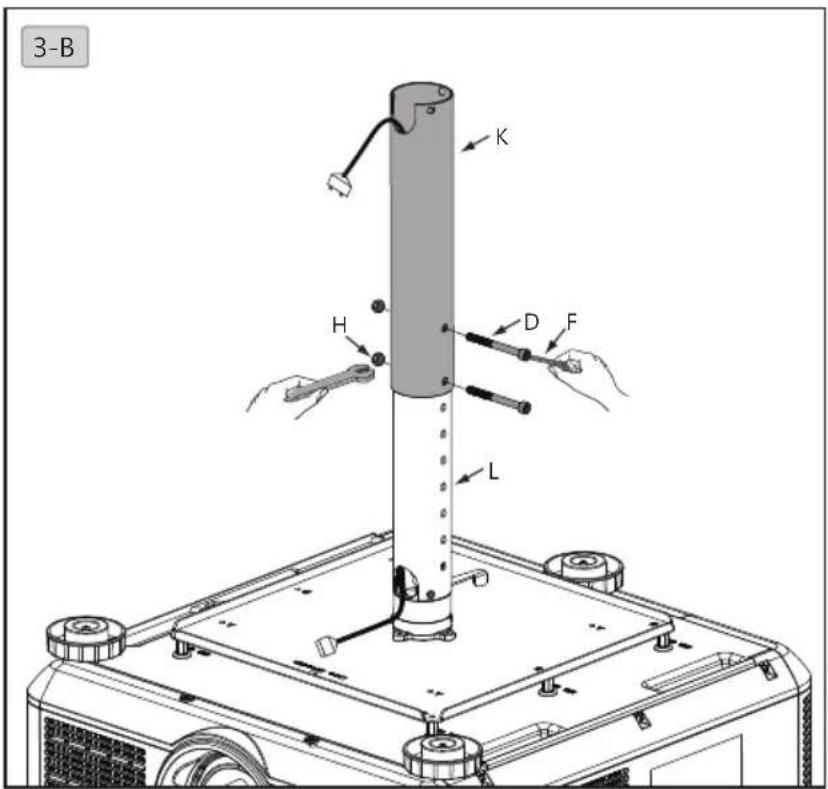

1-A 3-A 3-B 2-A 2-B 1-A. 플라스틱 커버를 오른쪽과 왼쪽으로 당겨 엽니다. 천장 브래킷( A )을 천장의 대상 위치 가까이에 놓습니다. 브래킷 구멍을 연필로 표시합니다. 표시된 위치에 콘크리트의 경우 직경x 깊이 10mm (0.39") x 55mm (2.17") 구멍을 뚫고 나무 천장의 경우 4.5mm (0.17") x 55mm (2.17")의 구멍을 뚫습니다. 플라스틱 익스팬션 스터드( I )를 망치로 박아 구멍에 넣고 태핑 나사( J )를 스터드에 넣은 다음 구멍을 플라스틱 캡으로 덮습니다. 2-A. 육각 스터드 (M4xL12) ( C )를 8mm 렌치로 프로젝터에 고정합니다.2-B. 프로젝터 홀더 ( B )를 Philips 스크루드라이버로 와셔 포함 나사( G )를 잠가 프로젝터에 고정합니다 3-A. 프로젝터 홀더의 길이를 372.8mm~547.8mm 범위에서 조정할 수 있습니다. 전원 케이블을 안쪽 튜브( L )에 넣고 육각 나사(M6xL12) ( E )와 5mm 육각 렌치( F )로 프로젝터 홀더에 고정합니다 3-B. 전원 케이블을 바깥쪽 튜브( K )에서 당겨 꺼내 프로젝터에 연결합니다. 안쪽 튜브 유닛( L )과 프로젝터와 바깥쪽 튜브( K )를 10mm 렌치와 5mm 렌치( F )와 볼트( D )와 너트( H )로 조립합니다.

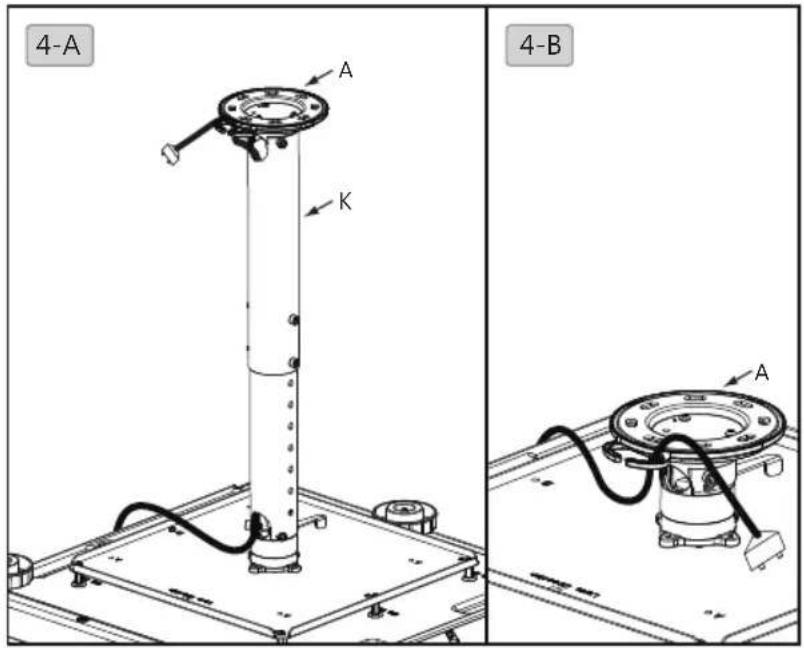

4-A. 전원 케이블을 바깥쪽 튜브(K) 위에서 당겨 빼서 천장 브래킷(A)에 끼웁니다

4-B. 전원 케이블을 천장 브래킷(A)을 통과시켜 당깁니다

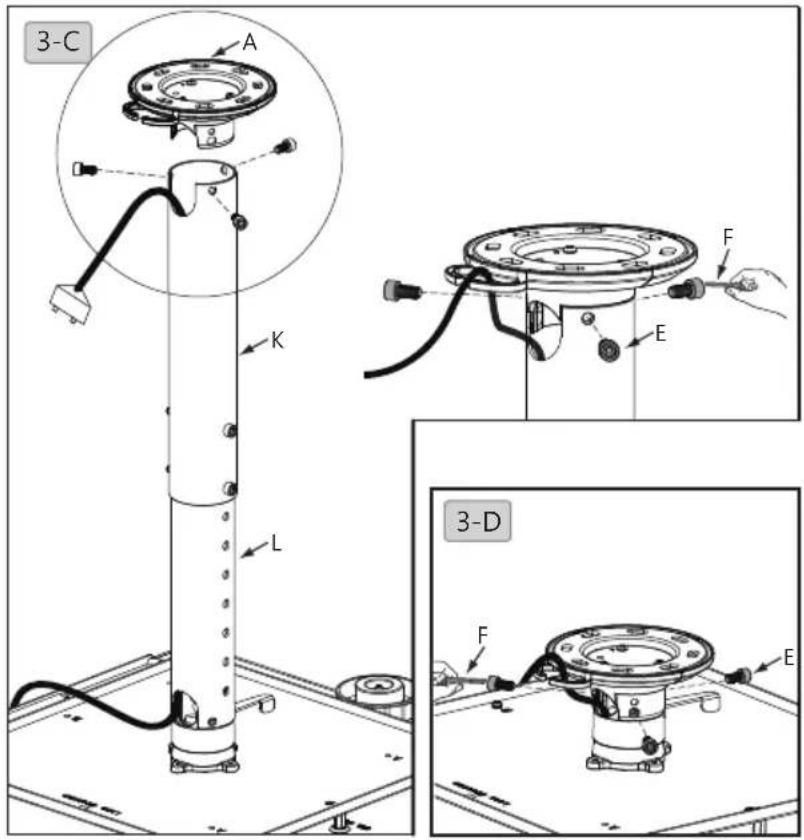

3-C. 안쪽 튜브와 바깥쪽 튜브(K+L)와 천장 브래킷(A)을

(M6xL12) (E)와 5mm 렌치(F)로 고정합니다 3-D. 프로젝터 길이를 98mm로 설정합니다. 천장
