MANUAL DE USUARIO W11000 BENQ

Guía para instalar el proyector digital en el techo

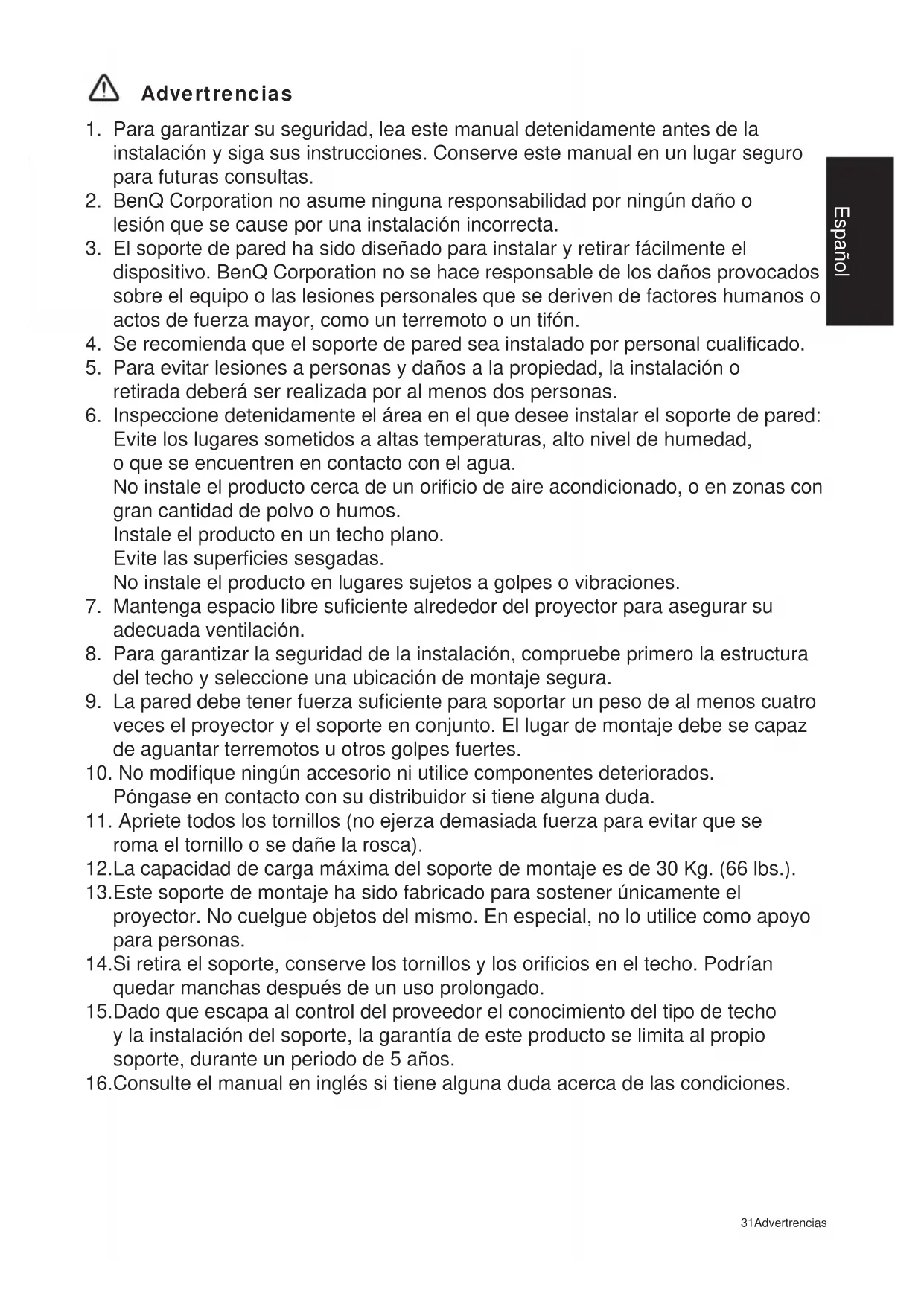

1. Para garantizar su seguridad, lea este manual detenidamente antes de la instalación y siga sus instrucciones. Conserve este manual en un lugar seguro para futuras consultas.
2. BenQ Corporation no asume ninguna responsabilidad por ningún daño o lesión que se cause por una instalación incorrecta.
3. El soporte de pared ha sido diseñado para instalar y retirar fácilmente el dispositivo. BenQ Corporation no se hace responsable de los daños provocados sobre el equipo o las lesiones personales que se deriven de factores humanos o actos de fuerza mayor, como un terremoto o un tifón.
4. Se recomienda que el soporte de pared sea instalado por personal cualificado.
5. Para evitar lesiones a personas y daños a la propiedad, la instalación o retirada deberá ser realizada por al menos dos personas.
6. Inspeccione detenidamente el área en el que desee instalar el soporte de pared: Evite los lugares sometidos a altas temperaturas, alto nivel de humedad, o que se encuentren en contacto con el agua.
   No instale el producto cerca de un orificio de aire acondicionado, o en zonas con gran cantidad de polvo o humos.
   Instale el producto en un techo plano.
   Evite las superficies sesgadas.
   No instale el producto en lugares sujetos a golpes o vibraciones.
7. Mantenga espacio libre suficiente alrededor del proyector para asegurar su adecuada ventilación.
8. Para garantizar la seguridad de la instalación, compruebe primero la estructura del techo y seleccione una ubicación de montaje segura.
9. La pared debe tener fuerza suficiente para soportar un peso de al menos cuatro veces el proyector y el soporte en conjunto. El lugar de montaje debe se capaz de aguantar terremotos u otros golpes fuertes.
10. No modifique ningún accesorio ni utilice componentes deteriorados.
    Póngase en contacto con su distribuidor si tiene alguna duda.
11. Apriete todos los tornillos (no ejerza demasiada fuerza para evitar que se roma el tornillo o se dañe la rosca).
12. La capacidad de carga máxima del soporte de montaje es de 30 Kg. (66 lbs.).
13. Este soporte de montaje ha sido fabricado para sostener únicamente el proyector. No cuelgue objetos del mismo. En especial, no lo utilice como apoyo para personas.
14. Si retira el soporte, conserve los tornillos y los orificios en el techo. Podrían quedar manchas después de un uso prolongado.
15. Dado que escapa al control del proveedor el conocimiento del tipo de techo y la instalación del soporte, la garantía de este producto se limita al propio soporte, durante un periodo de 5 años.
    16.Consulte el manual en inglés si tiene alguna duda acerca de las condiciones.

Especificaciones

Material	Aleación de acero y aluminio
Peso	3.39 kg (7.47 libras)
Longitud	98mm, 372.8mm~547.8mm (intervalos de separación de 25 mm)
Ángulo de giro	360°
Ángulo de inclinación	+/-20°
Carga	30 kg (66 libras)
Tornillo	M4,M6

Longitud

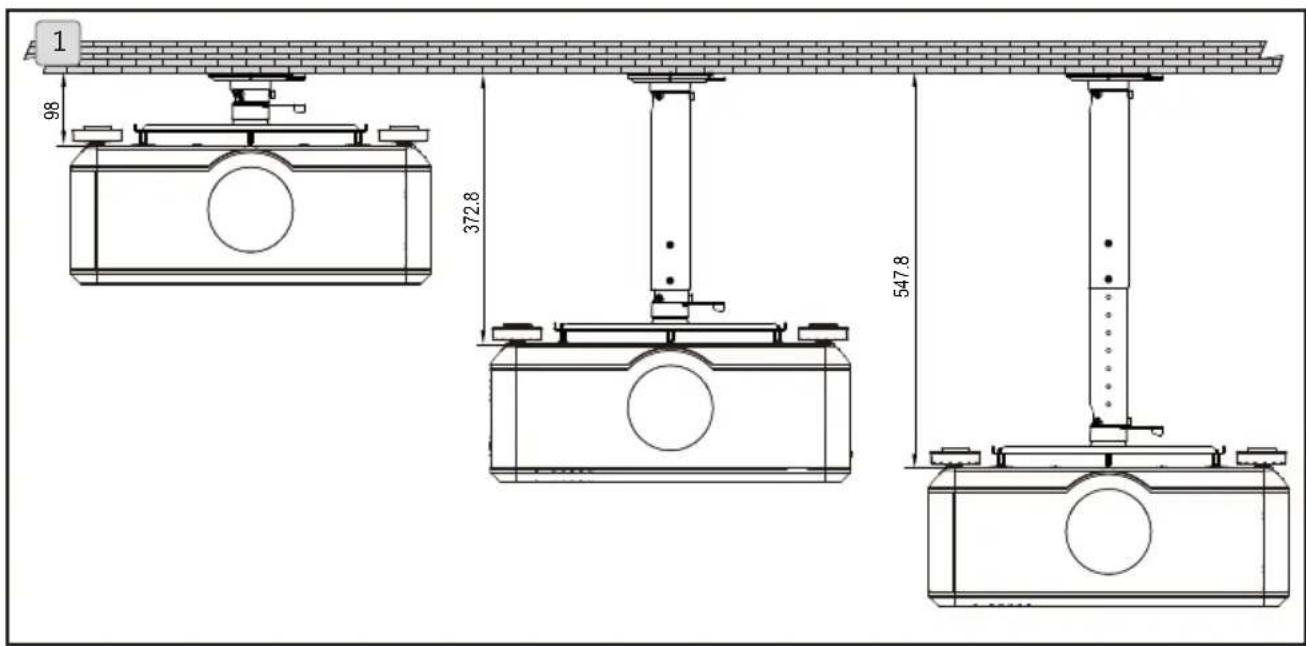

1. Longitud variable de entre 98 mm y 547,8 mm (en unidad de 25 mm).

1 98 372.8 547.8

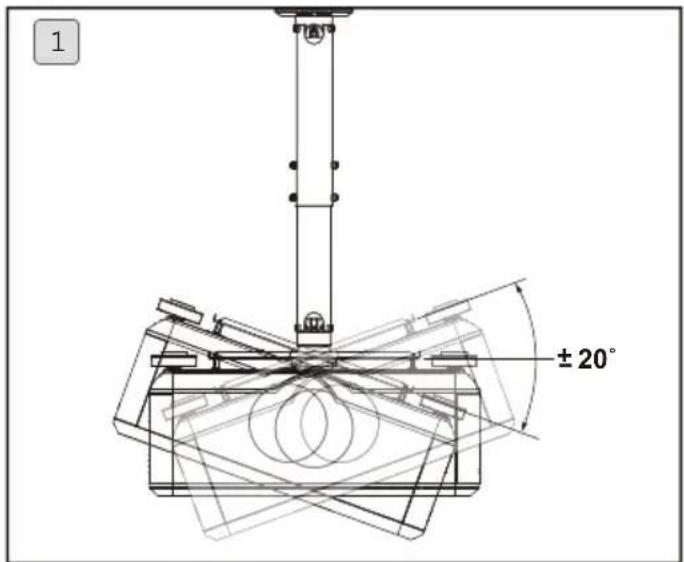

Ajuste del ángulo

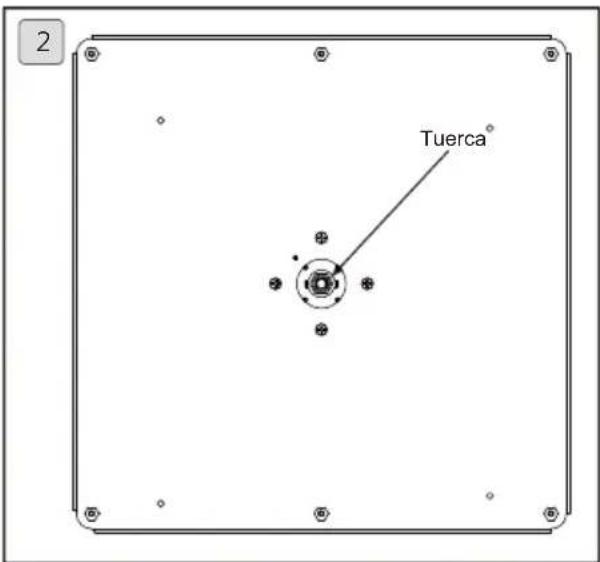

1. Ángulo de inclinación ajustable entre -20^ y +20^
2. La unidad está diseñada para ajustar la ausencia del ángulo del proyector.
   ⚠ Pida a un técnico profesional que ajuste las tuercas

1 ± 20°

2 Tuerca

Paquete de accesorios

ABCDSoporte para techo x 1 Soporte para proyector x 1				Perno hexagonal(M4xL12) x 4		Tornillo x 2
E(M6xL12) x 7		FGHLlave Allen (5 mm) x 1Tornillo hexagrob con arandela(M6xL10) x 4		Tuerca x 2		Tuerca x 2
ITaco x 4	JTornillo roscador x 4	KTubo exterior x 1 Tubo interior x 1		L

Herramientas necesarias para la instalación

1. Taladro 2. Broca 3. Martillo 4. Llave fija: 8 mm/ 10 mm 5. Destornillador de estrella 6. Lápiz

Ubicación de los taladros

Visite el sitio Web www.benq.com

Pasos de instalación

1. Instalar el gancho en el techo

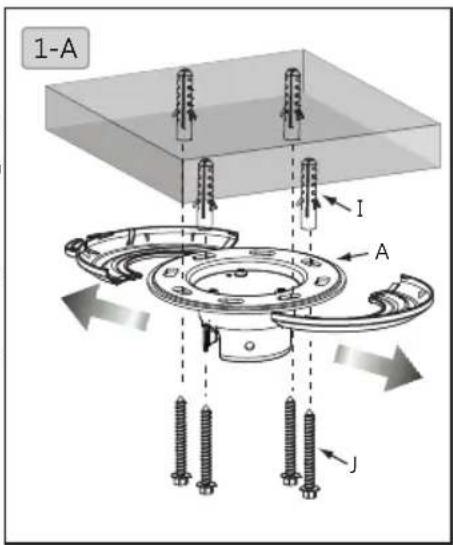

1-A. Tire de la tapa de plástico hacia la derecha y hacia la izquierda para abrirla. Coloque el soporte para techo (A) cerca de la ubicación de destino en el techo. Marque el orificio del soporte con el lápiz. Taladre los orificios en la ubicación marcada con un diámetro y profundidad de 10 mm (0,39") x 55 mm (2,17") para techos de hormigón y de 4,5 mm (0,17") x 55 mm (2,17") para techos de madera. Con un martillo, introduzca el taco de plástico (I) en el orificio y el tornillo roscador (J) en el taco: por último, tape el orificio con la tapa de plástico.

2. Instalar el soporte para proyector en el proyecto

2-A. Fije el perno hexagonal (M4xL12) (C) al proyector con la llave fija de 8 mm.
2-B. Fije el soporte para proyector (B) en el proyector bloqueando los tornillos con arandela (G) mediante un destornillador de estrella.

3. Seleccionar la longitud del soporte para proyector

3-A. La longitud del soporte para proyector se puede ajustar entre 372,8 mm y 547,8 mm. Coloque el cable de alimentación en el tubo interno (L), fijelo al soporte para proyector con el tornillo hexagonal (M6xL12) (E) y la llave Allen de 5 mm (F)

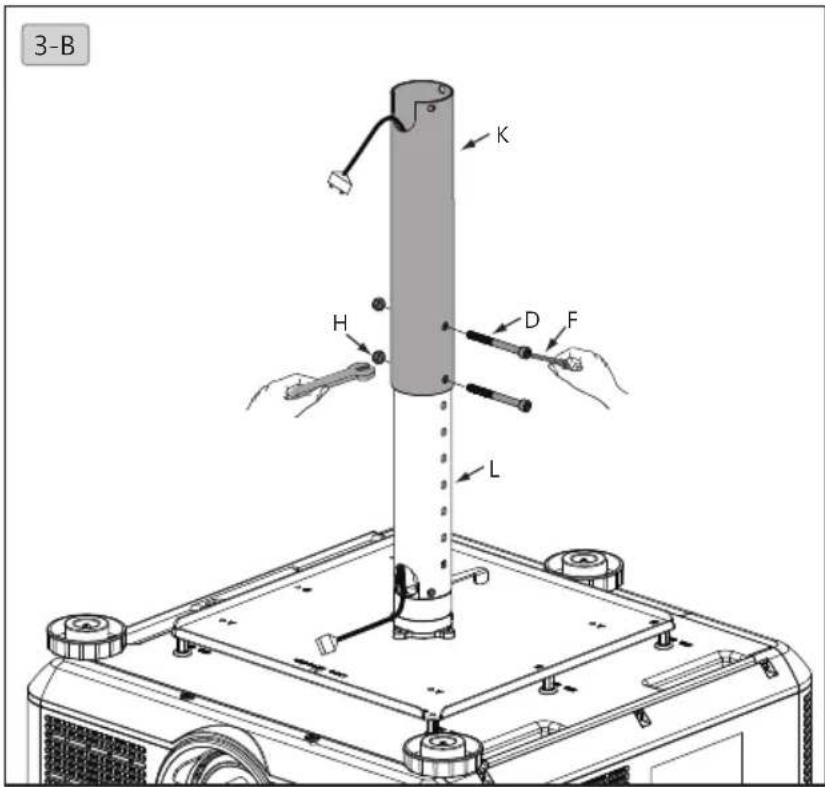

3-B. Extraiga el cable de alimentación del tubo exterior (K) y conéctelo al proyector. Monte la unidad del tubo interior (L y proyector) y el tubo exterior (K) con las llaves fijas de 10 mm y 5 mm (F), el tornillo (D) y la tuerca (H).

Pasos para la instalación

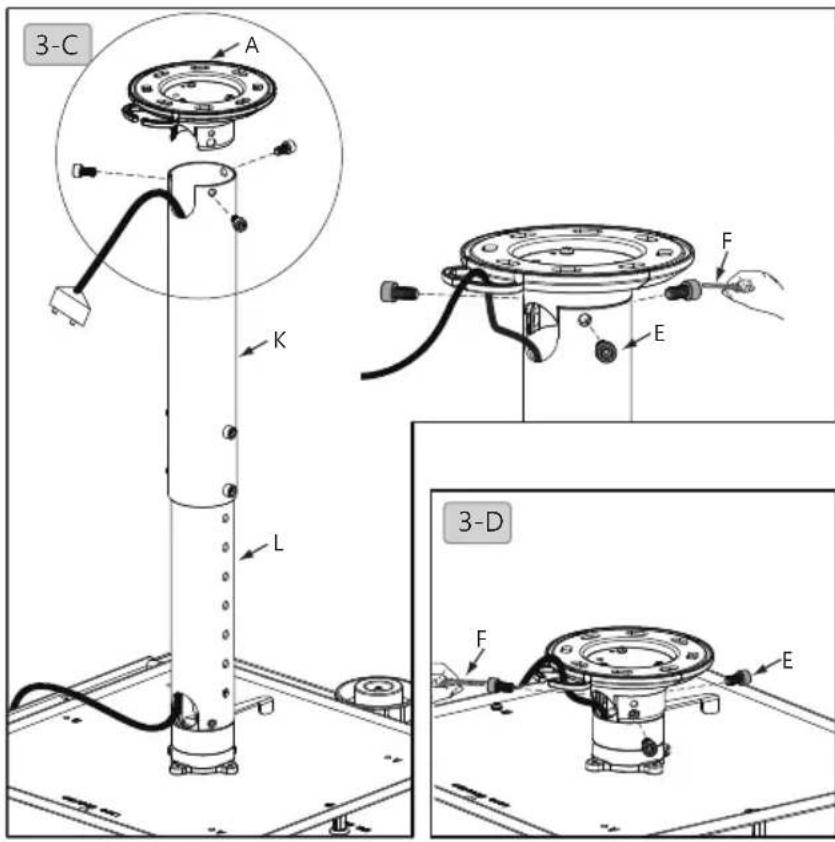

3-C. Fije los tubos internos y externos (K+L) y el soporte para instalación en el techo (A) con los tornillos Allen (M6xL12) (E).
3-D. Ajuste la longitud del proyector en 98 mm Utilice el perno hexagonal interno (M6X112) (E) para fijar el soporte del techo (A) y el soporte del proyector

4.Administración de cables

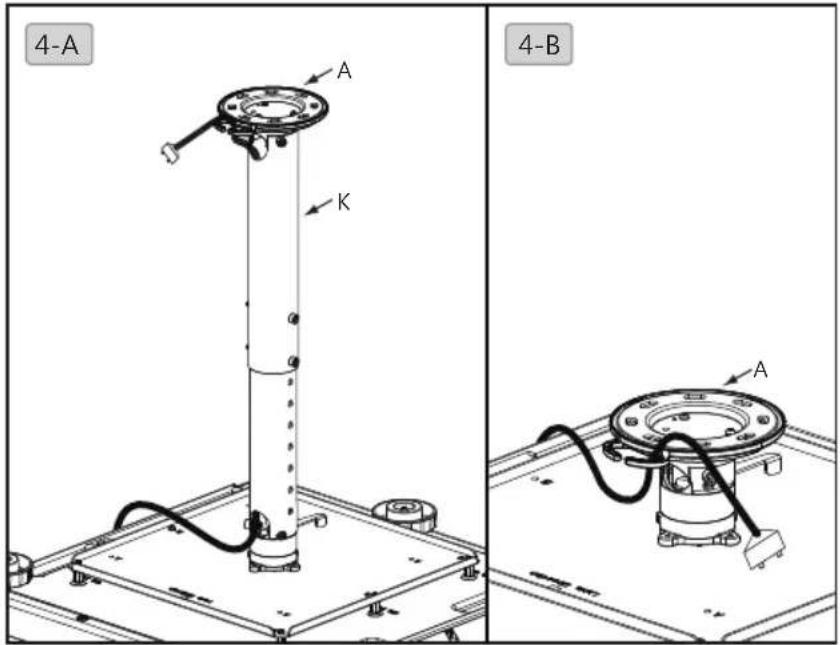

4-A. Saque el cable de alimentación por la parte superior del tubo externo (N) y fijelo en el soporte para instalación en el techo (A).
4-B. Ensarte el cable de alimentación a través del soporte del techo (A).

5.Ajustar el ángulo necesario

5-A. Ajuste el ángulo necesario del módulo de la bisagra aflojando el mando. Después del ajuste, haga retroceder el mando y apriételo.
