Tipo de producto	Proyector DLP 4K
Marca	BenQ
Modelo	HT9050
Resolución nativa	3840 x 2160 (4K UHD)
Luminosidad	2000 lúmenes ANSI
Relación de contraste	100 000:1
Tecnología de visualización	DLP
Fuentes de luz	Lámpara UHP 240W
Vida útil de la lámpara	4000 horas (modo normal) / 10000 horas (modo económico)
Dimensiones (L x A x H)	470 x 200 x 550 mm
Peso	16 kg
Alimentación	AC 100-240V, 50/60Hz, 5A
Consumo eléctrico	500 W (máximo)
Funciones principales	HDR10, HLG, 3D (DLP Link), keystone vertical y horizontal, zoom 1.6x, desplazamiento de lente (vertical ±60%, horizontal ±23%)
Mantenimiento y limpieza	Limpiar el filtro de aire cada 500 horas; reemplazar la lámpara después de agotarse; limpiar el objetivo con un paño suave y seco.
Seguridad	Instalación en el techo solo por un profesional calificado; no obstruir las ventilaciones; evitar la humedad y el polvo.
Piezas de repuesto y reparabilidad	Lámpara de repuesto (modelo BenQ 5J.J9D05.001), filtro de aire (modelo BenQ 5J.J9D05.002), kit de montaje en techo incluido; índice de reparabilidad estimado en 6.5/10.
Contenido del embalaje	Proyector, control remoto con pilas, cable de alimentación, cable HDMI, guía de montaje en techo, kit de fijación.

Preguntas frecuentes - HT9050 BENQ

¿Cuáles son las dimensiones del proyector BenQ HT9050?

Las dimensiones del proyector son aproximadamente 470 mm de ancho, 200 mm de alto y 550 mm de profundidad (L x A x H).

¿El BenQ HT9050 soporta HDR?

Sí, admite HDR10 y HLG para una calidad de imagen mejorada.

¿Cómo instalar el soporte de montaje en techo?

La instalación debe ser realizada por un profesional calificado. El soporte se fija al techo mediante pernos de expansión y tornillos. Asegúrese de que el techo pueda soportar al menos 4 veces el peso total del proyector y el soporte.

¿Qué tipo de lámpara utiliza el HT9050 y cómo reemplazarla?

Utiliza una lámpara UHP 240W. Para reemplazarla, apague el proyector, desconéctelo, espere a que se enfríe, luego abra el compartimento de la lámpara y reemplácela por una nueva (modelo BenQ 5J.J9D05.001).

¿El proyector es compatible con 3D?

Sí, es compatible con 3D mediante la tecnología DLP Link. Necesitará gafas activas compatibles con DLP Link.

¿Cómo limpiar el filtro de aire?

El filtro de aire debe limpiarse cada 500 horas de uso. Retire el filtro, lávelo con agua tibia y un detergente suave, enjuague y deje secar completamente antes de volver a colocarlo.

¿Cuál es la distancia de proyección mínima para una imagen de 120 pulgadas?

Con el zoom 1.6x, la distancia de proyección para una imagen de 120 pulgadas es de aproximadamente 3 a 4,8 metros según el nivel de zoom.

¿El proyector tiene un altavoz integrado?

Sí, cuenta con un altavoz estéreo de 10 W, pero para una experiencia óptima, se recomienda utilizar un sistema de audio externo.

¿Qué hacer si la imagen está deformada o inclinada?

Utilice las funciones de corrección keystone vertical y horizontal en el menú OSD, o ajuste físicamente el ángulo de inclinación del proyector mediante el soporte de montaje (±20°).

¿Dónde puedo encontrar el manual de uso completo?

Puede descargar el manual completo en formato PDF en el sitio notice-facile.com o en el sitio oficial de BenQ.

MANUAL DE USUARIO HT9050 BENQ

Guía para instalar el proyector digital en el techo

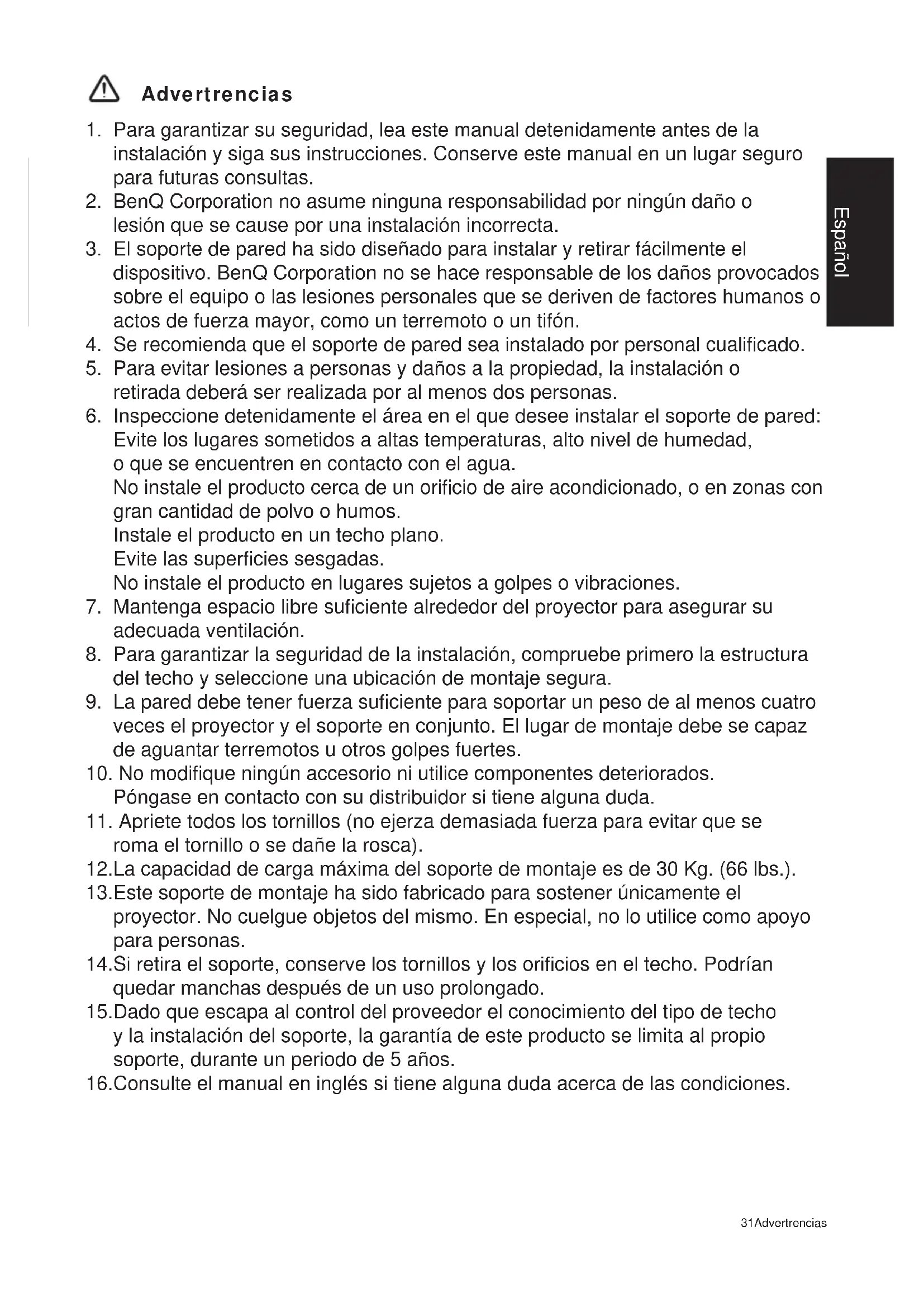

1. Para garantizar su seguridad, lea este manual detenidamente antes de la instalación y siga sus instrucciones. Conserve este manual en un lugar seguro para futuras consultas.
2. BenQ Corporation no asume ninguna responsabilidad por ningún daño o lesión que se cause por una instalación incorrecta.
3. El soporte de pared ha sido diseñado para instalar y retirar fácilmente el dispositivo. BenQ Corporation no se hace responsable de los daños provocados sobre el equipo o las lesiones personales que se deriven de factores humanos o actos de fuerza mayor, como un terremoto o un tifón.
4. Se recomienda que el soporte de pared sea instalado por personal cualificado.
5. Para evitar lesiones a personas y daños a la propiedad, la instalación o retirada deberá ser realizada por al menos dos personas.
6. Inspeccione detenidamente el área en el que desee instalar el soporte de pared: Evite los lugares sometidos a altas temperaturas, alto nivel de humedad, o que se encuentren en contacto con el agua.
   No instale el producto cerca de un orificio de aire acondicionado, o en zonas con gran cantidad de polvo o humos.
   Instale el producto en un techo plano.
   Evite las superficies sesgadas.
   No instale el producto en lugares sujetos a golpes o vibraciones.
7. Mantenga espacio libre suficiente alrededor del proyector para asegurar su adecuada ventilación.
8. Para garantizar la seguridad de la instalación, compruebe primero la estructura del techo y seleccione una ubicación de montaje segura.
9. La pared debe tener fuerza suficiente para soportar un peso de al menos cuatro veces el proyector y el soporte en conjunto. El lugar de montaje debe se capaz de aguantar terremotos u otros golpes fuertes.
10. No modifique ningún accesorio ni utilice componentes deteriorados.
    Póngase en contacto con su distribuidor si tiene alguna duda.
11. Apriete todos los tornillos (no ejerza demasiada fuerza para evitar que se roma el tornillo o se dañe la rosca).
12. La capacidad de carga máxima del soporte de montaje es de 30 Kg. (66 lbs.).
13. Este soporte de montaje ha sido fabricado para sostener únicamente el proyector. No cuelgue objetos del mismo. En especial, no lo utilice como apoyo para personas.
14. Si retira el soporte, conserve los tornillos y los orificios en el techo. Podrían quedar manchas después de un uso prolongado.
15. Dado que escapa al control del proveedor el conocimiento del tipo de techo y la instalación del soporte, la garantía de este producto se limita al propio soporte, durante un periodo de 5 años.
    16.Consulte el manual en inglés si tiene alguna duda acerca de las condiciones.

Especificaciones

Material	Aleación de acero y aluminio
Peso	3.39 kg (7.47 libras)
Longitud	98mm, 372.8mm~547.8mm (intervalos de separación de 25 mm)
Ángulo de giro	360°
Ángulo de inclinación	+/-20°
Carga	30 kg (66 libras)
Tornillo	M4,M6

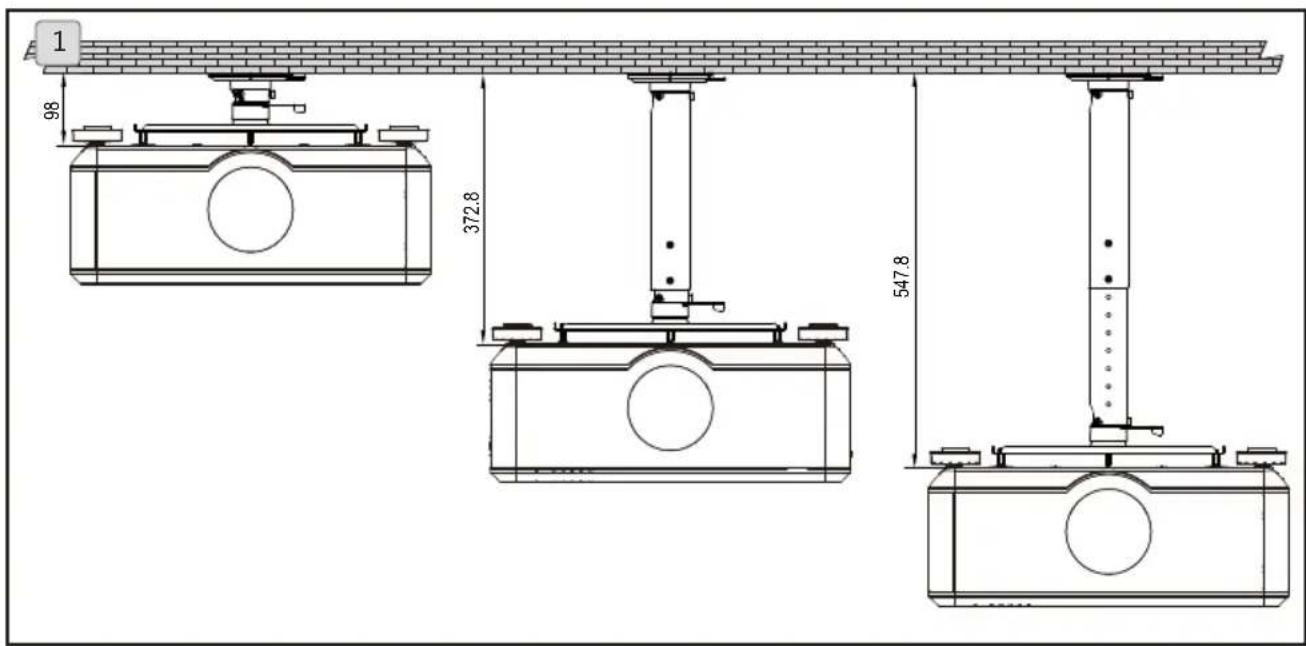

Longitud

1. Longitud variable de entre 98 mm y 547,8 mm (en unidad de 25 mm).

1 98 372.8 547.8

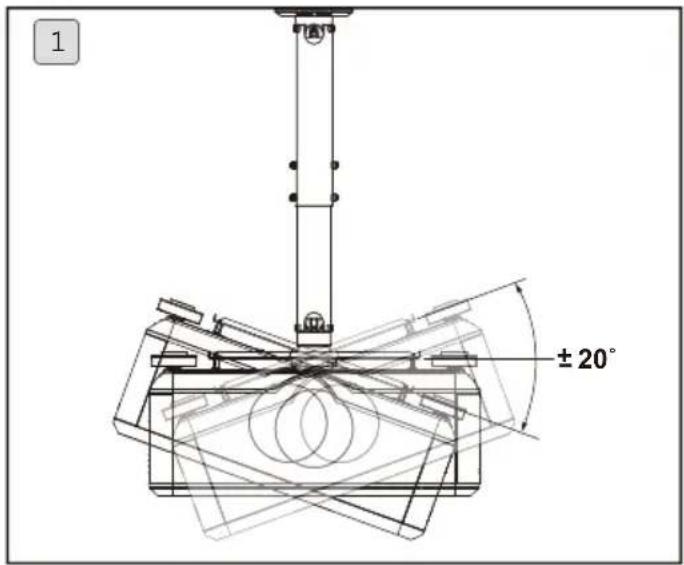

Ajuste del ángulo

1. Ángulo de inclinación ajustable entre -20^ y +20^
2. La unidad está diseñada para ajustar la ausencia del ángulo del proyector.
   ⚠ Pida a un técnico profesional que ajuste las tuercas

1 ± 20°

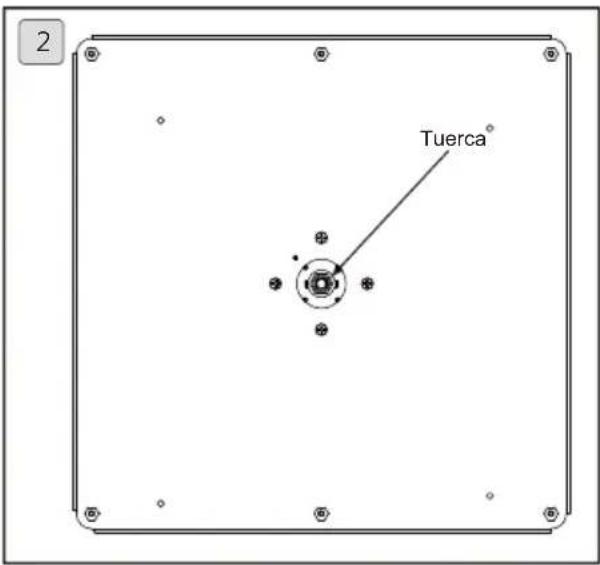

2 Tuerca

Paquete de accesorios

ABCDSoporte para techo x 1 Soporte para proyector x 1				Perno hexagonal(M4xL12) x 4		Tornillo x 2
E(M6xL12) x 7		FGHLlave Allen (5 mm) x 1Tornillo hexagrob con arandela(M6xL10) x 4		Tuerca x 2		Tuerca x 2
ITaco x 4	JTornillo roscador x 4	KTubo exterior x 1 Tubo interior x 1		L

Herramientas necesarias para la instalación

1. Taladro 2. Broca 3. Martillo 4. Llave fija: 8 mm/ 10 mm 5. Destornillador de estrella 6. Lápiz

Ubicación de los taladros

Visite el sitio Web www.benq.com

Pasos de instalación

1. Instalar el gancho en el techo

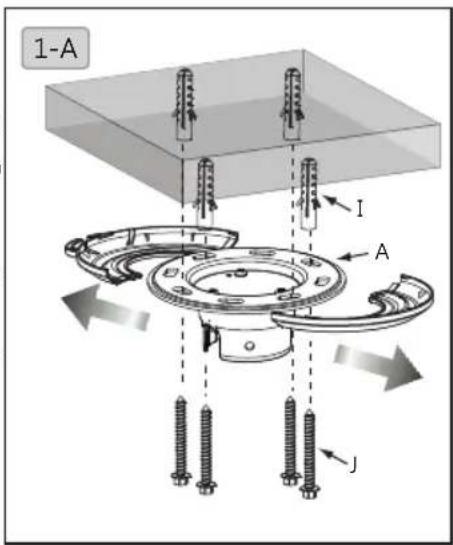

1-A. Tire de la tapa de plástico hacia la derecha y hacia la izquierda para abrirla. Coloque el soporte para techo (A) cerca de la ubicación de destino en el techo. Marque el orificio del soporte con el lápiz. Taladre los orificios en la ubicación marcada con un diámetro y profundidad de 10 mm (0,39") x 55 mm (2,17") para techos de hormigón y de 4,5 mm (0,17") x 55 mm (2,17") para techos de madera. Con un martillo, introduzca el taco de plástico (I) en el orificio y el tornillo roscador (J) en el taco: por último, tape el orificio con la tapa de plástico.

2. Instalar el soporte para proyector en el proyecto

2-A. Fije el perno hexagonal (M4xL12) (C) al proyector con la llave fija de 8 mm.
2-B. Fije el soporte para proyector (B) en el proyector bloqueando los tornillos con arandela (G) mediante un destornillador de estrella.

3. Seleccionar la longitud del soporte para proyector

3-A. La longitud del soporte para proyector se puede ajustar entre 372,8 mm y 547,8 mm. Coloque el cable de alimentación en el tubo interno (L), fijelo al soporte para proyector con el tornillo hexagonal (M6xL12) (E) y la llave Allen de 5 mm (F)

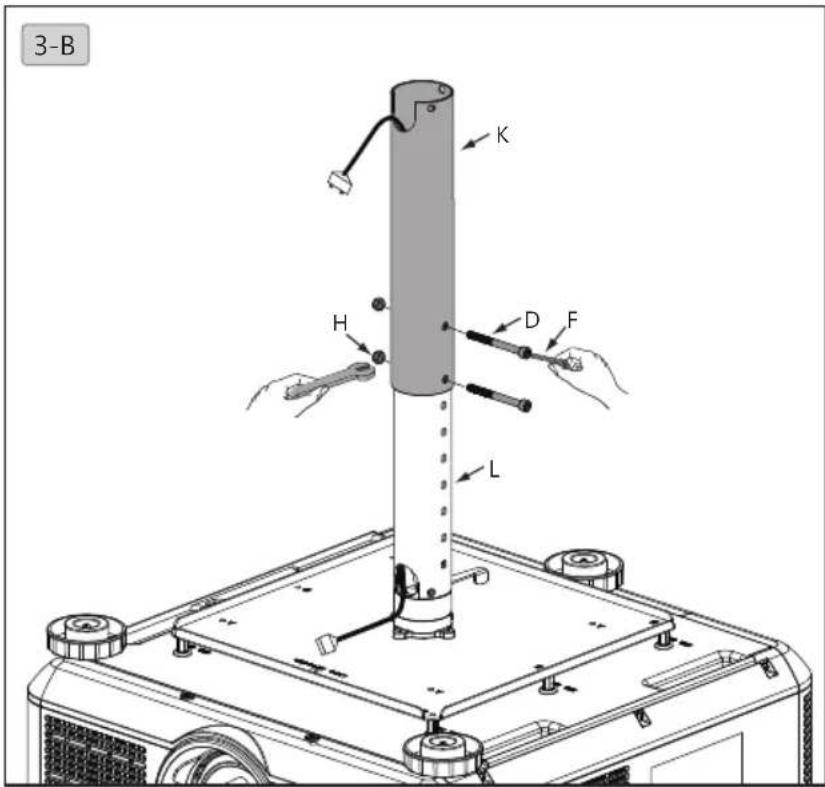

3-B. Extraiga el cable de alimentación del tubo exterior (K) y conéctelo al proyector. Monte la unidad del tubo interior (L y proyector) y el tubo exterior (K) con las llaves fijas de 10 mm y 5 mm (F), el tornillo (D) y la tuerca (H).

Pasos para la instalación

3-C. Fije los tubos internos y externos (K+L) y el soporte para instalación en el techo (A) con los tornillos Allen (M6xL12) (E).
3-D. Ajuste la longitud del proyector en 98 mm Utilice el perno hexagonal interno (M6X112) (E) para fijar el soporte del techo (A) y el soporte del proyector

4.Administración de cables

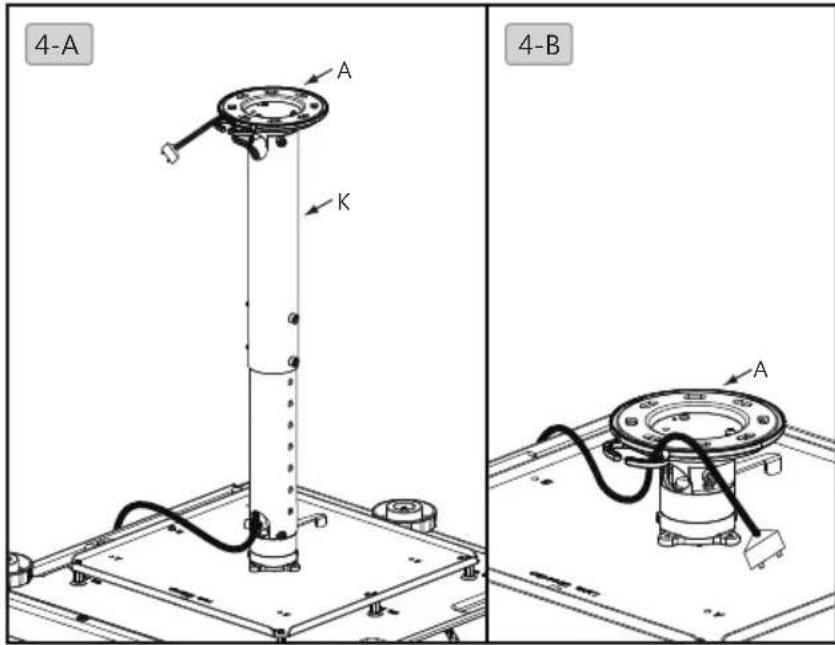

4-A. Saque el cable de alimentación por la parte superior del tubo externo (N) y fijelo en el soporte para instalación en el techo (A).
4-B. Ensarte el cable de alimentación a través del soporte del techo (A).

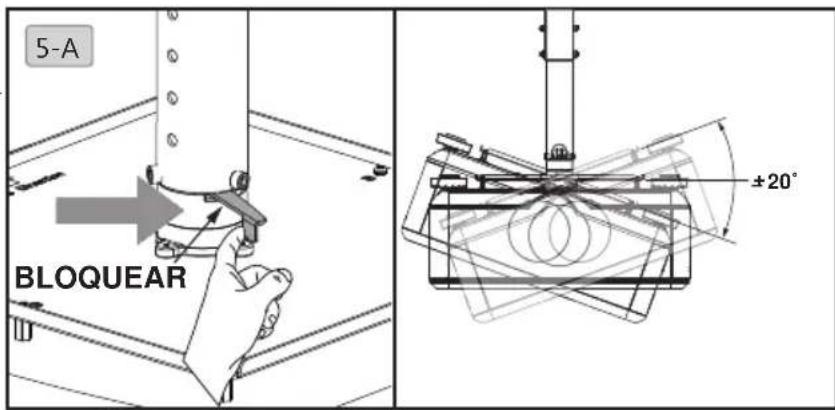

5.Ajustar el ángulo necesario

5-A. Ajuste el ángulo necesario del módulo de la bisagra aflojando el mando. Después del ajuste, haga retroceder el mando y apriételo.
