Produkttyp	DLP 4K-projektor
Märke	BenQ
Modell	HT9050
Native upplösning	3840 x 2160 (4K UHD)
Ljusstyrka	2000 ANSI-lumen
Kontrastförhållande	100 000:1
Bildteknik	DLP
Ljuskälla	UHP-lampa 240W
Lampans livslängd	4000 timmar (normalt läge) / 10000 timmar (ekonomiläge)
Mått (Längd x Bredd x Höjd)	470 x 200 x 550 mm
Vikt	16 kg
Strömförsörjning	AC 100-240V, 50/60Hz, 5A
Strömförbrukning	500 W (max)
Huvudfunktioner	HDR10, HLG, 3D (DLP Link), vertikal och horisontell keystone, zoom 1.6x, objektivförskjutning (vertikal ±60%, horisontell ±23%)
Underhåll och rengöring	Rengör luftfiltret var 500:e timme; byt lampa när den är slut; rengör objektivet med en mjuk, torr trasa.
Säkerhet	Installation i taket endast av kvalificerad fackman; blockera inte ventilationen; undvik fukt och damm.
Reservdelar och reparerbarhet	Reservlampa (modell BenQ 5J.J9D05.001), luftfilter (modell BenQ 5J.J9D05.002), takmonteringssats ingår; reparerbarhetsindex uppskattat till 6,5/10.
Förpackningens innehåll	Projektor, fjärrkontroll med batterier, strömkabel, HDMI-kabel, takmonteringsguide, monteringssats.

Vanliga frågor - HT9050 BENQ

Vilka är måtten på BenQ HT9050-projektorn?

Projektorns mått är cirka 470 mm i bredd, 200 mm i höjd och 550 mm i djup (B x H x D).

Stöder BenQ HT9050 HDR?

Ja, den stöder HDR10 och HLG för förbättrad bildkvalitet.

Hur installerar man takmonteringsfästet?

Installationen måste utföras av en kvalificerad fackman. Fästet monteras i taket med expansionspluggar och skruvar. Se till att taket kan bära minst 4 gånger projektorns och fästets totala vikt.

Vilken typ av lampa använder HT9050 och hur byter man den?

Den använder en UHP-lampa 240W. För att byta, stäng av projektorn, koppla ur den, vänta tills den svalnat, öppna lampfacket och byt ut mot en ny (modell BenQ 5J.J9D05.001).

Är projektorn kompatibel med 3D?

Ja, den är kompatibel med 3D via DLP Link-teknik. Du behöver aktiva glasögon som är kompatibla med DLP Link.

Hur rengör man luftfiltret?

Luftfiltret ska rengöras var 500:e drifttimme. Ta bort filtret, tvätta det i ljummet vatten med ett milt rengöringsmedel, skölj och låt torka helt innan du sätter tillbaka det.

Vad är minsta projektionsavståndet för en 120-tumsbild?

Med zoom 1.6x är projektionsavståndet för en 120-tumsbild cirka 3 till 4,8 meter beroende på zoomnivå.

Har projektorn en inbyggd högtalare?

Ja, den är utrustad med en 10 W stereohögtalare, men för bästa upplevelse rekommenderas ett externt ljudsystem.

Vad gör jag om bilden är förvrängd eller lutad?

Använd funktionerna för vertikal och horisontell keystone-korrigering i OSD-menyn, eller justera projektorns lutningsvinkel fysiskt med monteringsfästet (±20°).

Var hittar jag den fullständiga användarhandboken?

Du kan ladda ner hela manualen i PDF-format på notice-facile.com eller på BenQ:s officiella webbplats.

BRUKSANVISNING HT9050 BENQ

Takmonteringsguide för digital projector

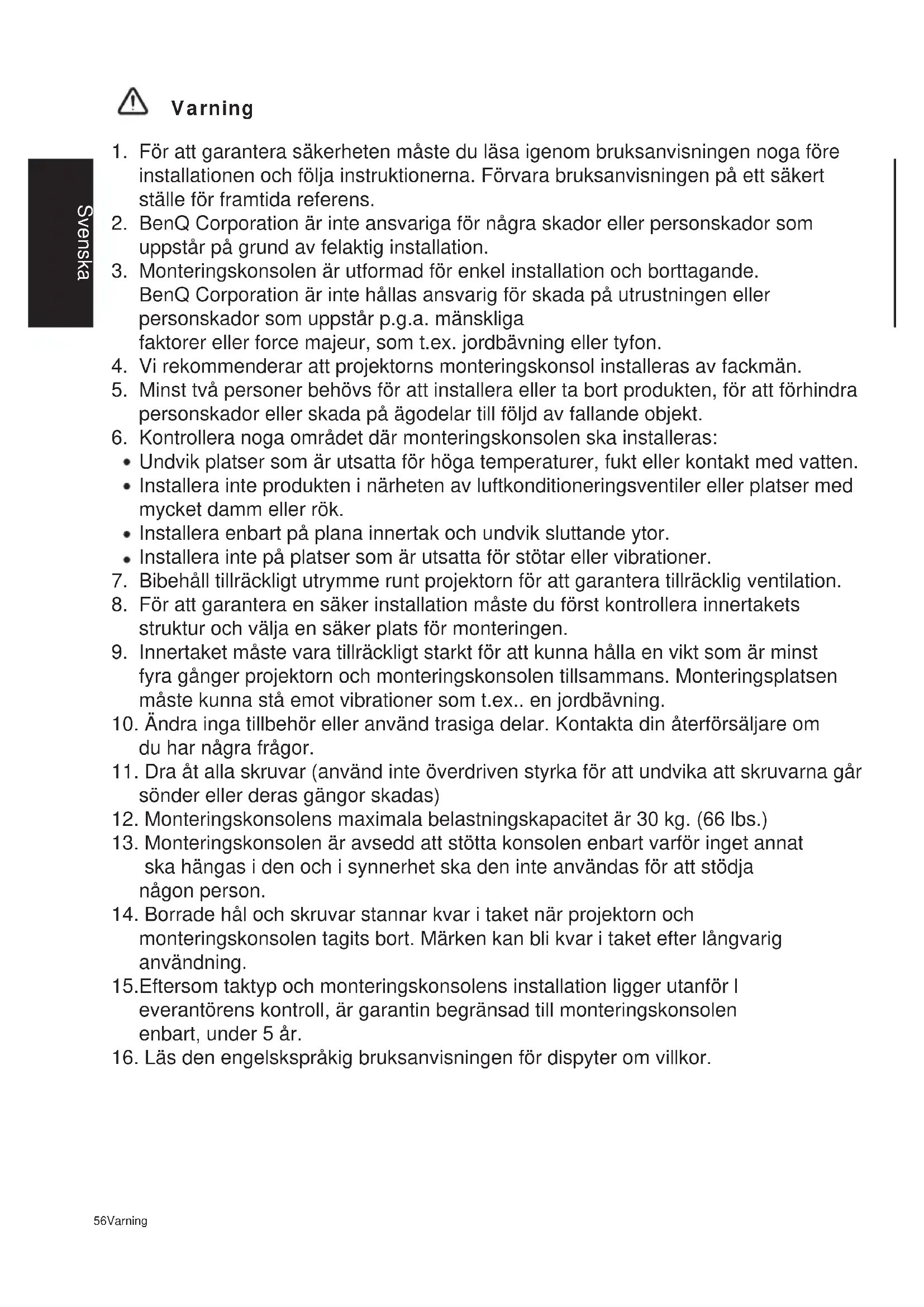

1. För att garantera säkerheten måste du läsa igenom bruksanvisningen noga före installationen och följa instruktionerna. Förvara bruksanvisningen på ett säkert ställe för framtida referens.
2. BenQ Corporation är inte ansvariga för några skador eller personskador som uppstår på grund av felaktig installation.
3. Monteringskonsolen är utformad för enkel installation och borttagande. BenQ Corporation är inte hållas ansvarig för skada på utrustningen eller personskador som uppstår p.g.a. mänskliga faktorer eller force majeur, som t.ex. jordbävning eller tyfon.
4. Vi rekommenderar att projektorns monteringskonsol installeras av fackmän.
5. Minst två personer behövs för att installera eller ta bort produkten, för att förhindra personskador eller skada på ägodelar till följd av fallande objekt.

6. Kontrollera noga området där monteringskonsolen ska installeras:

7. Undvik platser som är utsatta för höga temperaturer, fukt eller kontakt med vatten.

8. Installera inte produkten i närheten av luftkonditioneringsventiler eller platser med mycket damm eller rök.
9. Installera enbart på plana innertak och undvik sluttande ytor.

10. Installera inte på platser som är utsatta för stötar eller vibrationer.

11. Bibehåll tillräckligt utrymme runt projektorn för att garantera tillräcklig ventilation.

12. För att garantera en säker installation måste du först kontrollera innertakets struktur och välja en säker plats för monteringen.
13. Innertaket måste vara tillräckligt starkt för att kunna hålla en vikt som är minst fyra gånger projektorn och monteringskonsolen tillsammans. Monteringsplatsen måste kunna stå emot vibrationer som t.ex.. en jordbävning.
14. Ändra inga tillbehör eller använd trasiga delar. Kontakta din återförsäljare om du har några frågor.
15. Dra åt alla skruvar (använd inte överdriven styrka för att undvika att skruvarna går sönder eller deras gängor skadas)
16. Monteringskonsolens maximala belastningskapacitet är 30 kg. (66 lbs.)
17. Monteringskonsolen är avsedd att stötta konsolen enbart varför inget annat ska hängas i den och i synnerhet ska den inte användas för att stödja någon person.
18. Borrade hål och skruvar stannar kvar i taket när projektorn och monteringskonsolen tagits bort. Märken kan bli kvar i taket efter långvarig användning.
    15.Eftersom taktyp och monteringskonsolens installation ligger utanför leverantörens kontroll, är garantin begränsad till monteringskonsolen enbart, under 5 år.
19. Läs den engelskspråkig bruksanvisningen för dispyter om villkor.

Specifikationer

Material	Stål-/aluminiumlegering
Vikt	3.39 kg (7.47 lbs)
Längd	98mm, 372.8mm ~ 547.8mm(25 mm avstånd mellan varje)
Rotationsvinkel	360°
Lutningsvinkel	+/-20°
Last	30 kg (66 lbs)
Skruv	M4,M6

Längd

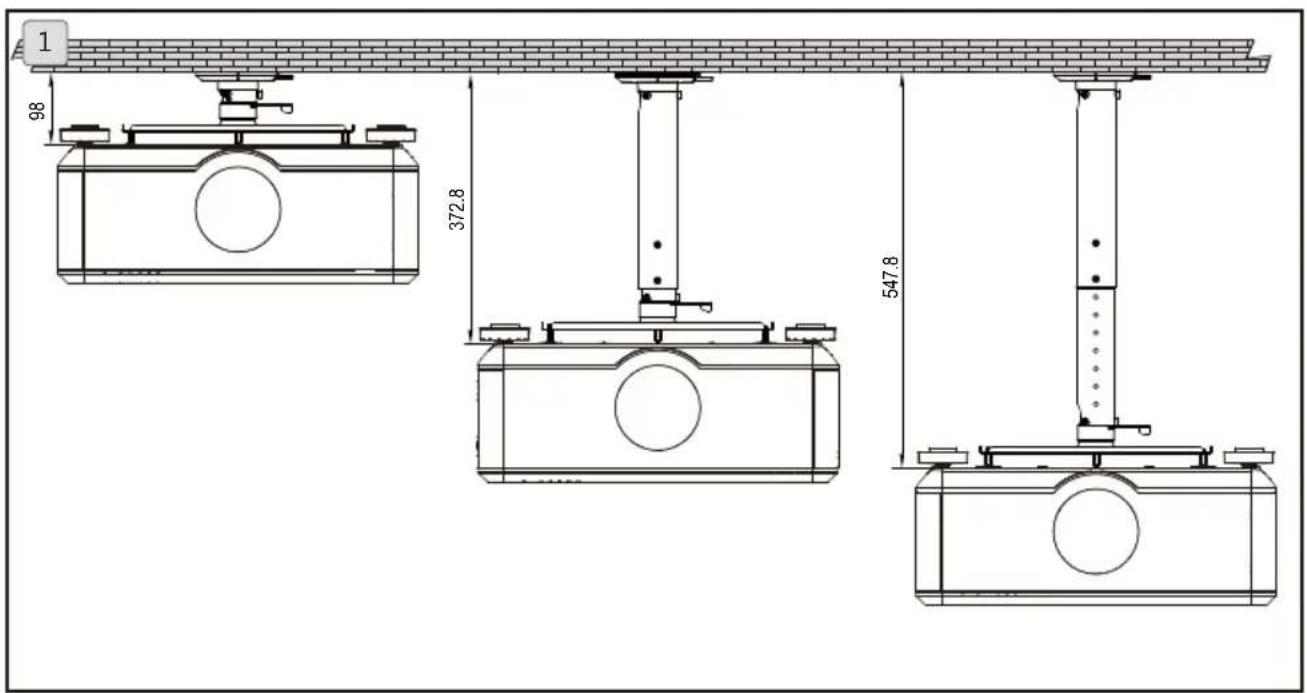

1. Variabel längd mellan 98mm \~ 547,8mm (i enhet 25mm).

1 98 372.8 547.8

Justeringsvinkel

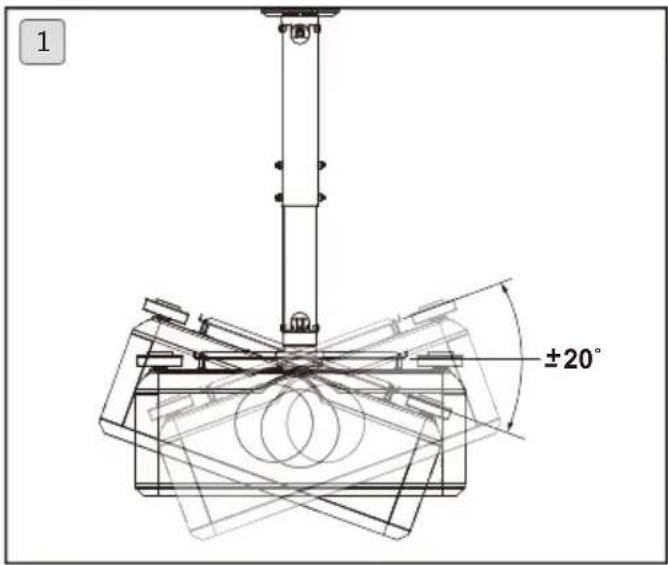

1. Lutningsvinkel mellan -20°\~+20°

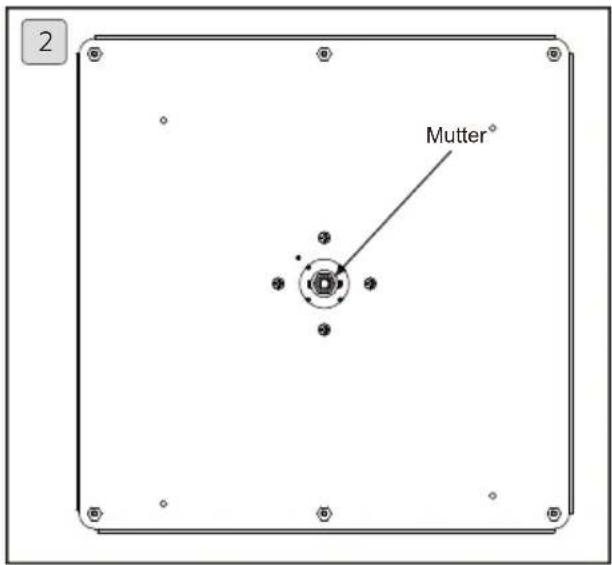

2. Muttern är utformad för att anpassas efter glapp i projektorns vinkel. ⚠️ Låt en kvalificerad tekniker justera muttrarna.

1 ±20°

2 Mutter°

Tillbehörssats

ABCDTakfäste x 1		Projektorhållare x 1			Sexkantig pinnbult(M4xL12) x 4		Bult x 2
ESexkantig skruv(M6xL12) x 7		FGHSexkantsnyckel(5mm) x 1		Skruv med bricka(M6xL10) x 4		Muttrar x 6
IExpansionsbult x 4	JSjälgängande skruv x 4		IYtte rrör x 1 Inne rrör x 1		L

Nödvändiga verktyg

Black metal hammer on white background (no text or symbols)

1. Borrmaskin 2. Borrhuvud 3. Hammare

2. Skruvnyckel: 8 mm / 10 mm

3. Kryssmejsel

4. Blyertspenna

Borrplacering

Besök webbplatsen www.benq.com

1. Montera hänganordning i ditt tak

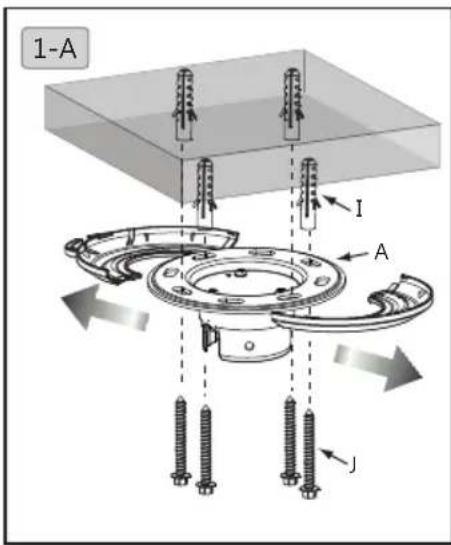

1-A. Öppna plastkåpan till höger och vänster. Placera takfästet (A) nära vid önskad plats i taket. Märk ut fästets hål med blyertspenna. Borra hål på markerad plats med diameter x djup på 10 mm (0,39") x 55 mm (2,17") för betong och 4,5 mm (0,17") x 55 mm (2,17") för trätak. Använd hammaren för att slå in expansionsbulten i plast (I) i hålet och självgängande skruven (J) i bulten och täck hålet med plasthatt.

2. Installera projektorhållaren på projektorn

2-A. Skruva fast sexkantsbulten(M4xL12)(C) på din projektor med en 8 mm skiftnyckel °

2-B. Fäst projektorhållaren (B) på din projektor genom att skruva fast skruvarna med brickor (G) med en kryssmejsel.

3. Välj längd på projektorhållaren

3-A. Längden på projektorhållaren kan justeras mellan 372,8mm \~ 547,8mm. Placera strömkabeln i det inre röret (L), fixera den på projektorhållaren med en sexkantskruv (M6xL12) (E) och en 5 mm sexkantsnyckel (F).

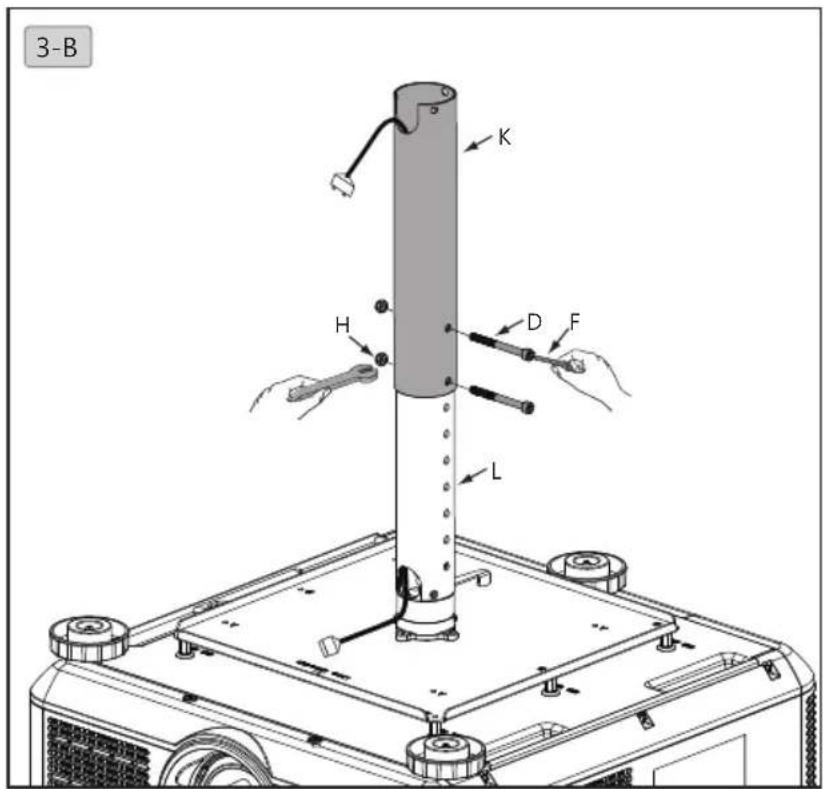

3-B. Dra ut strömkabeln ur yttre röret (K) och koppla den till din projektor. Sätt ihop det inre röret (L) och projektor och yttre röret (K) med 10mm och 5mm skiftnycklar (F) samt skruv (D) och mutter (H).

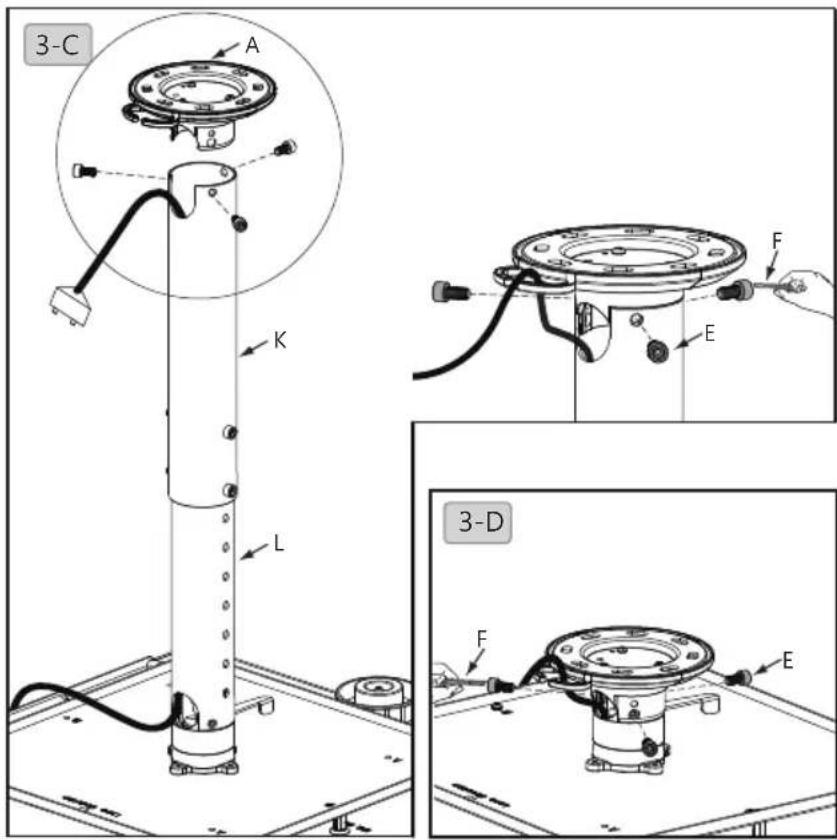

3-C. Använd intern sexkantsskruv (M6XI12)(E) för att fästa takkonsol (A) och projektorkonsol
3-D. Ställ in projektorlängden på 98mm Fäst inner- och ytterrören (K+L) och den takmonterade konsolen (A) med insexbultarna (M6xL12)(E).

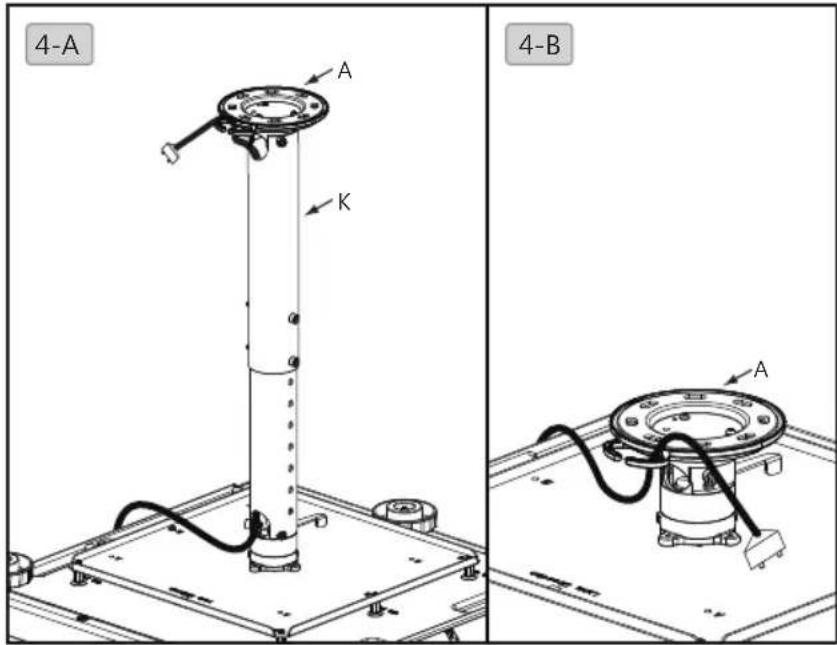

4-A. Dra ut elsladden I toppen på ytterröret (K) och fast den på den takmonterade konsolen (A).
4-B. Trä strömsladden genom takkonsolen (A).

5.Inställning av önskad vinkel

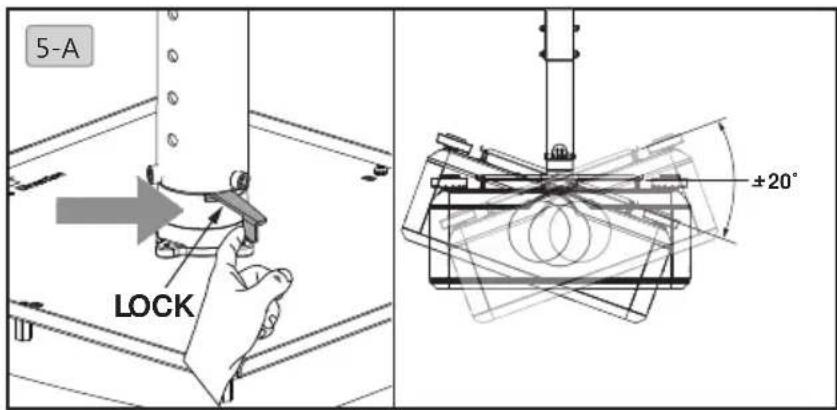

5-A. Justera önskad vinkel på den ledade modulen genom att lossa ratten. Tryck tillbaka och dra åt ratten efter justeringen
