BRUKSANVISNING ScreenBar Halo 2 BENQ

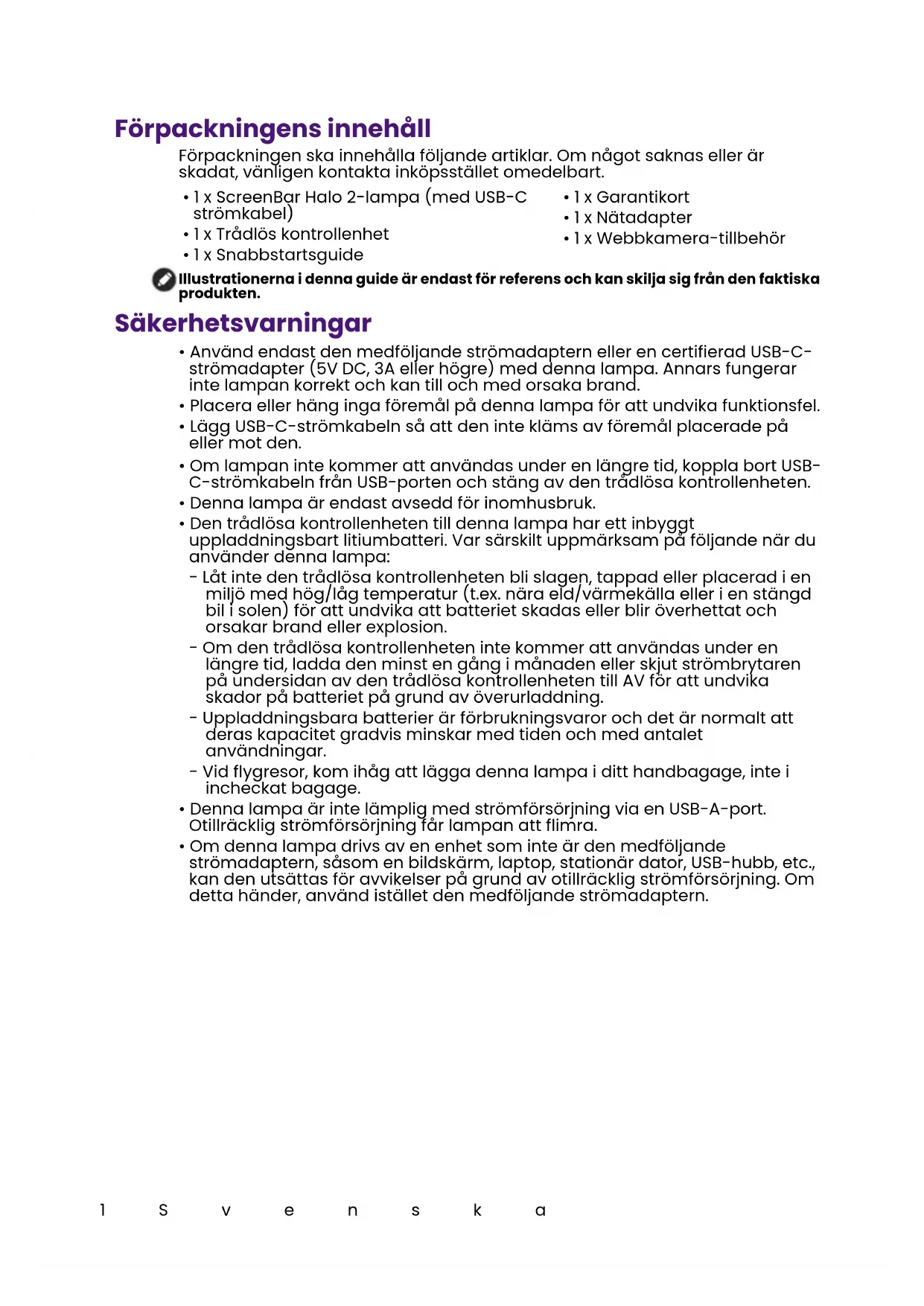

Förpackningens innehåll

Förpackningen ska innehålla följande artiklar. Om något saknas eller är skadat, vänligen kontakta inköpsstället omedelbart.

- 1 x ScreenBar Halo 2-lampa (med USB-C strömkabel)

- 1 x Garantikort

• 1 x Trådlös kontrollenhet

- 1 x Nätadapter

- 1x Snabbstartsguide

• 1 x Webbkamera-tillbehör

Illustrationerna i denna guide är endast för referens och kan skilja sig från den faktiska produkten.

Säkerhetsvarningar

• Använd endast den medföljande strömadaptern eller en certifierad USB-C-strömadapter (5V DC, 3A eller högre) med denna lampa. Annars fungerar inte lampan korrekt och kan till och med orsaka brand.
• Placera eller häng inga föremål på denna lampa för att undvika funktionsfel.
• Lägg USB-C-strömkabeln så att den inte kläms av föremål placerade på eller mot den.
• Om lampan inte kommer att användas under en längre tid, koppla bort USB-C-strömkabeln från USB-porten och stäng av den trådlösa kontrollenheten.
• Denna lampa är endast avsedd för inomhusbruk.

• Den trådlösa kontrollenheten till denna lampa har ett inbyggt uppladdningsbart litiumbatteri. Var särskilt uppmärksam på följande när du använder denna lampa:

• Låt inte den trådlösa kontrollenheten bli slagen, tappad eller placerad i en miljö med hög/låg temperatur (t.ex. nära eld/värmekälla eller i en stängd bil i solen) för att undvika att batteriet skadas eller blir överhettat och orsakar brand eller explosion.

• Om den trådlösa kontrollenheten inte kommer att användas under en längre tid, ladda den minst en gång i månaden eller skjut strömbrytaren på undersidan av den trådlösa kontrollenheten till AV för att undvika skador på batteriet på grund av överurladdning.
• Uppladdningsbara batterier är förbrukningsvaror och det är normalt att deras kapacitet gradvis minskar med tiden och med antalet användningar.
• Vid flygresor, kom ihåg att lägga denna lampa i ditt handbagage, inte i incheckat bagage.

- Denna lampa är inte lämplig med strömförsörjning via en USB-A-port. Otilräcklig strömförsörjning får lampan att flimra.

- Om denna lampa drivs av en enhet som inte är den medföljande strömadaptern, såsom en bildskärm, laptop, stationär dator, USB-hubb, etc., kan den utsättas för avvikelser på grund av otillräcklig strömförsörjning. Om detta händer, använd istället den medföljande strömadaptern.

WARNING

• Om du stöter på följande situationer, koppla genast bort USB-C-strömkabeln från USB-porten och sök stöd från en auktoriserad serviceagent eller kvalificerad tekniker:
• När lampans hölje är skadat
• När lampan avger en onormal lukt
• När LED-ljuskällan flimrar onormalt
• När strömkabeln är skadad eller om den inre ledningen är exponerad
  Utsätt inte denna lampa för fuktiga miljöer (såsom badrum, utomhus) för att undvika kortslutning och olyckor.
• Denna lampa är endast avsedd för inomhusbruk; använd den inte utomhus.
• Det är strängt förbjudet att demontera någon del eller komponent av denna lampa. Detta kan annars orsaka en olycka och gör produktgarantin ogiltig.

Montering

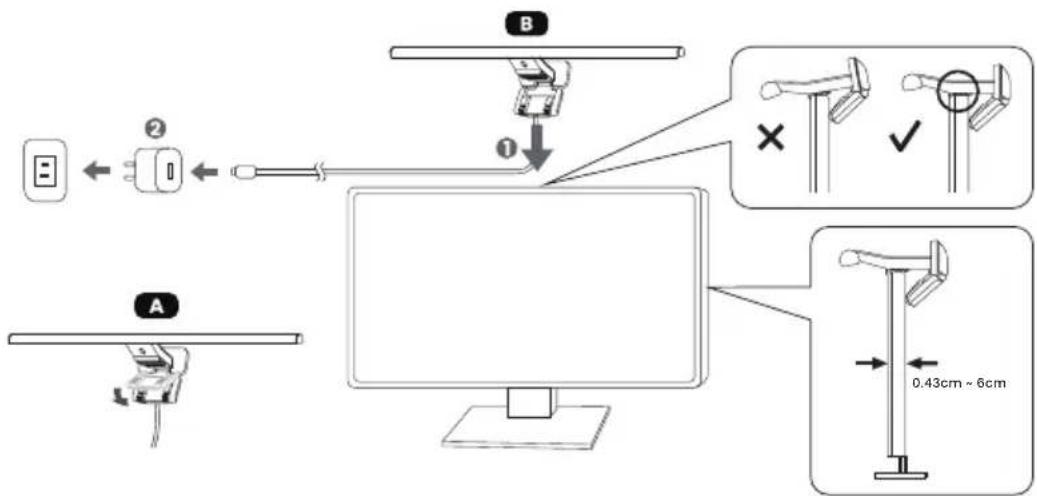

Installera lampan

1. Förläng lampans klämma som visas i [Figur A]
2. Placera lampan på bildskärmens kant [Figur B1] rekommenderas att klämman sitter tätt mot bildskärmens kant så att det inte finns något synligt mellanrum.

B ① × ✓ A 0.43cm - 6cm

1. Anslut USB-C-strömkabeln till den medföljande strömadaptern och sätt i den i ett eluttag [Figur B 2]

- Tjockleken på bildskärmens ram måste vara inom intervallet 0,43 cm–6 cm. - Se illustrationerna nedan för hur man installerar lampan på olika typer av bildskärmar:

Bildskärm med fasad kant

Bildskärm med utbuktning på baksidan

- Du kan justera ljuset till en lämplig vinkel genom att rotera lamphuset.

1. Skjut strömbrytaren på undersidan av den trådlösa kontrollen till PÅ och tryck på strömknappen ⏻på framsidan av den trådlösa kontrollen för att börja använda den.

Om den trådlösa kontrollen inte kommer att användas under en längre tid, skjut strömbrytaren på undersidan av den trådlösa kontrollen till AV.

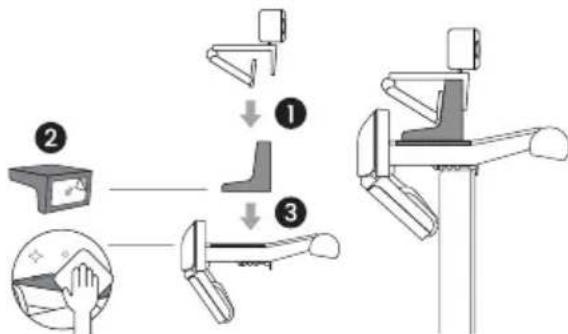

Installation av webbkameratillbehöret

1. Placera webbkameran ovanpå tillbehöret.
2. Ta bort skyddspappret från tejpen på undersidan av tillbehöret.
3. Rengör den övre ytan av klämman och fäst tillbehöret på den plana ytan i mitten av klämman.

- För att ta bort webbkameratillbehöret, håll i den övre delen av tillbehöret och dra det mot ljusröret.

- För att byta tejpen, ta bort den nuvarande tejpen och använd reservtejpen som medföljer i förpackningen.

Ladda den trådlösa kontrollen

Använd en USB-C-kabel (medföljer ej) för att ansluta USB-C-porten på den trådlösa kontrollen till den medföljande strömadaptern eller en certifierad USB-C-strömförsörjning (5V DC/1A eller högre) för att börja ladda den trådlösa kontrollen.

• Vid laddning kommer strömindikatorn på den trädlösa kontrollen att lysa rött.
• När batteriet är fulladdat kommer strömindikatorn att lysa grönt.

- Om strömindikatorn blinkar rött medan den trådlösa kontrollen används, är strömnivån för låg. Ladda den trådlösa kontrollen så snart som möjligt.

- Om strömindikatorn blinkar rött och grönt växelvis under laddning indikerar detta en onormal laddning. Använd den medföljande strömadaptern eller byt ut USB-C-kabeln. Om blinkandet kvarstår, sluta ladda och sök hjälp från en auktoriserad servicetekniker eller kvalificerad tekniker.

Strömindikator

• Det rekommenderas inte att ladda den trådlösa kontrollen från en USB-A-port. Otilräcklig strömförsörjning gör att strömindikatorn blinkar.
• Anslut den trådlösa kontrollen till en USB-C-port som levererar mer än 5V DC/1A för att säkerställa korrekt laddning.
• Den trådlösa kontrollen kan inte användas som en mobil strömkälla. Anslut inte andra enheter till USB-C-laddningsporten på den trådlösa kontrollen.
• När den är fulladdad ger den trådlösa kontrollen ungefär 3 månaders standbytid.

• Om batteriet är urladdat tar det cirka 120 minuter att ladda det fullt med en USB-C-port som har en strömförsörjning på 5V DC/1A eller högre.

• Om du använder den trådlösa kontrollen medan den laddas tar batteriet längre än 120 minuter att ladda.

• Om någon av följande situationer inträffar under laddning av den trådlösa kontrollen, sluta omedelbart ladda: vätskeläckage, ovanlig lukt, onormalt hög värme, deformation av utseende etc.

Användning

Slå på/av lampan och byta ljuslägen

Ström på/av

benq 8.886x 8.886x 0.006x

Tryck på strömknappen för att slå på lampan. Tryck på strömknappen igen för att stänga av lampan.

Ljuslägeskontroll

benq 898= 898< 898=

Tryck på knappen för ljuslägesväxling ⬆ för att växla mellan följande tre ljuslägen:

Automatisk dimningsläge

benq 0000 0000 1

Tryck på knappen för automatiskt dimningsläge för att aktivera detta läge. Indikatorn lyser när läget är aktivt. I automatiskt dimningsläge justerar lampan automatiskt ljusstyrkan efter omgivande ljusförhållanden och ställer in färgtemperaturen till 4000K.

- Undvik att blockera ljussensorn som finns på lampan för att säkerställa att det automatiska dimningsläget fungerar korrekt.

- Det automatiska dimningsläget stängs av automatiskt när du justerar ljusstyrkan, färgtemperaturen eller växlar ljuslägen. Indikatorn för automatiskt dimningsläge släcks när läget är avstängt.

Ljussensor

Justering av ljusstyrka och färgtemperatur

Ljusstyrkekontroll

Mörkt Lüvet benq 1 888 888 888 1

1. Med lampan på, tryck på knappen för ljuslägesväxling ↑ för att välja vilket ljus som ska justeras.

2. Tryck på knappen för justering av ljusstyrka Indikatorn för ljusstyrkejustering tänds. Vrid justeringsringen för att justera ljusstyrkan: vrid ringen medurs för att öka ljusstyrkan eller moturs för att minska den. Det aktuella ljusstyrkevärdet visas i realtid på displaypanelen. Du kan justera ljusstyrkan i ett intervall från 1 till 100.

Färgtemperaturkontroll

Varm Kall benq 1 800x 800x 800x

Med lampan på, tryck på knappen för justering av färgtemperatur Indikatorn för justering av färgtemperatur tänds. Vrid justeringsringen för att justera färgtemperaturen: vrid ringen medurs för att öka färgtemperaturen eller moturs för att minska den. Det aktuella värdet för färgtemperaturen visas i realtid på displaypanelen. Du kan justera färgtemperaturen från 2700K till 6500K i steg om 25.

Inställningarna för färgtemperaturen för de främre och omgivande ljusen är identiska och kan inte justeras oberoende.

Om strömförsörjningen plötsligt avbryts återgår lampan automatiskt till sina inställningar före strömavbrottet när strömmen återställs.

• Om lampan var på innan strömavbrottet, tänds den automatiskt när strömmen återställs och minns ljustyrkan och färgtemperaturen före strömavbrottet.
• Om lampan var avstängd innan strömavbrottet, förblir den avstängd när strömmen återställs.

Närvarodetektionsfunktionen gör att lampan automatiskt tänds när användaren kommer in i detektionsområdet (som visas i figuren).

benq I 800V 800V 800V I

1. Med lampan på, håll knappen för närvarodetektion (e) intryckt i 6 sekunder. Närvarodetektionsindikatorn kommer att blinka.
2. Vrid justeringsringen för att ställa in frånvarodetektionstiden: vrid ringen medurs för att förlänga detektionstiden eller moturs för att förkorta den. Den aktuella inställningen för detektionstiden visas i realtid på displaypanelen. Du kan ställa in detektionstiden till 3, 5, 10 eller 15 minuter.
3. När du har ställt in detektionstiden, tryck på knappen för närvarodetektion (gen). Närvarodetektionsindikatorn och strömindikatorn kommer att blinka. När de slutar blinka betyder det att inställningen har sparats.

- Ultraljudssensorn detekterar ett koniskt område på 60±10 cm framför skärmen på en höjd av 50 cm från bordet.

• När närvarodetektionsfunktionen är aktiverad, stängs lampan automatiskt av efter att användaren lämnar detektionsområdet i 5 minuter för att spara energi.
• När närvarodetektionsfunktionen är aktiverad, blinkar närvarodetektionsindikatorn

i 30 sekunder efter att lampan har stängts av manuellt, under vilken tid närvarodetektionens automatiska på/av-funktion är pausad. Efter 30 sekunder släcks indikatorn och närvarodetektionens automatiska på/av-funktion återupptas, och lampan tänds automatiskt igen om du fortfarande befinner dig i detektionsområdet.

• Låt inga föremål blockera eller täcka ultraljudssensorn på lamphuvudet för att säkerställa att närvarodetektionsfunktionen fungerar korrekt.
• Sätt inte in eller stick föremål i ultraljudssensorn eftersom detta kan påverka detektionsfunktionen.
• Närvarodetektionsfunktionen bygger på rörelsespårningsteknik. Om du tittar på en film framför skärmen under en längre tid i en fast position kan sensorn avgöra att ingen är närvarande och stänga av lampan.

Ultraljudssensor

Mitt Favoritläge

Ställa in Mitt Favortläge

1. Justera lampans ljusstyrka, färgtemperatur och ljusläge.
2. Tryck och håll inne knappen Mitt Favoritläge ♥ i cirka 3 sekunder. Indikatorerna för ljusstyrka, färgtemperatur och automatisk dimningsläge blinkar tre gånger samtidigt för att indikera att inställningarna har sparats framgångsrikt.

Använda Mitt Favoritläge

Tryck på knappen Mitt Favoritläge ♥ för att aktivera detta läge.

Parkoppling och anslutning av flera ScreenBar Halo 2-lampor

Du kan parkoppla och ansluta en trädlös kontroll med flera ScreenBar Halo 2-lampor för att styra dem samtidigt. Om avståndet mellan kontrollen och dessa lampor är inom 1 meter kommer inställningarna för dessa lampor att ändras samtidigt.

benq 800k 800k 800k I

1. Koppla bort USB-C-strömkabeln.
2. Se till att strömindikatorn är på (den trådlösa kontrollen är aktiverad) och att den trådlösa kontrollen är inom 1 meter från lampan.
3. Håll knappen Mitt Favoritläge ♥ intryckt och tryck och håll sedan knappen för justering av färgtemperatur ♪ i cirka 5 sekunder. Du kommer att se funktionsindikatorerna på den trådlösa kontrollen börja blinka samtidigt.
4. Efter att indikatorerna börjar blinka, täck ljussensorn (på baksidan av lamphuvudet) på den lampa du vill parkoppla och anslut USB-C-strömkabeln inom 30 sekunder. Om den trädlösa ko parkopplats och anslutits fram indikatorer att släckas och der viloläge.

Underhåll och felsökning

• Stäng först av lampan och koppla bort lampan från USB-porten. Vid rengöring av lampan, torka av eventuella fläckar eller damm med en mjuk, luddfri träsa lätt fuktad med ett milt rengöringsmedel. Använd inte alkohol eller andra kemiska lösningsmedel som fotogen, nafta, etc., eftersom lampans hölje kan skadas.
• Skölj inte lampan eller någon av dess komponenter direkt med vatten.
• Om lampan inte tänds eller laddas, kontrollera att batterinivån i den trådlösa kontrollen är tillräcklig och att lampan är korrekt installerad.
• Om problemet kvarstår, kontakta inköpsstället för hjälp.

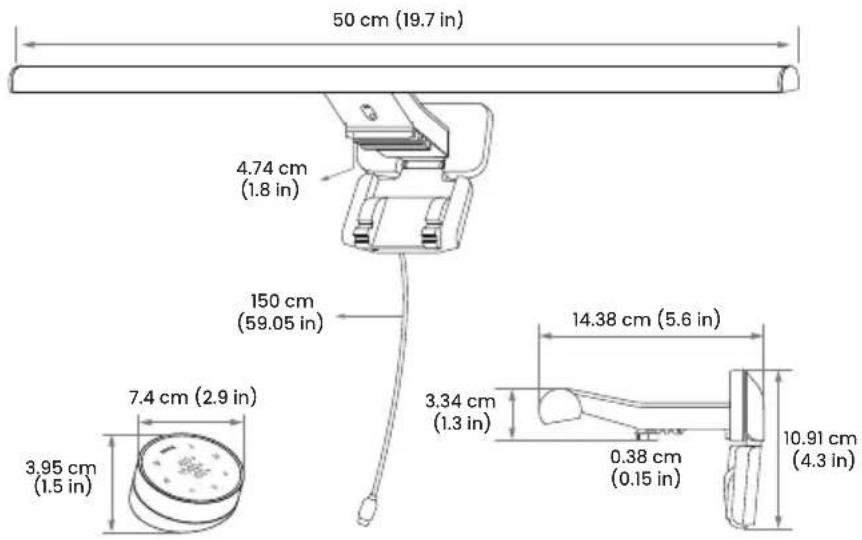

Specifikationer

Modell CR23_C
Lampans ingång 5V 15W Max.	---
Mätt (bredd x djup x höjd) 50 x 14.3 x 10.9 cm
Nätadapterns modellnummer och ingång	PS15J050K3000UC, 100-240V AC, 50/60Hz, Max. 0.5A or PS15K050K3000Z, 220-240V AC, 50/60Hz, Max. 0.5A

50 cm (19.7 in) 4.74 cm (1.8 in) 150 cm (59.05 in) 7.4 cm (2.9 in) 3.95 cm (1.5 in) 14.38 cm (5.6 in) 3.34 cm (1.3 in) 0.38 cm (0.15 in) 10.91 cm (4.3 in)
