使用説明書 ScreenBar Halo 2 BENQ

單元	限用物質及其化學符號
	鉛(Pb)	汞(Hg)鎘(Cd)		六價鉻 (Cr^+6)	多溴聯苯(PBB)	多溴二苯醚(PBDE)
金屬機構件	○	○	○	○	○	○
塑料機構件	○	○	○	○	○	○
電路板組件	—	○	○	○	○	○
電源線/其他線材	—	○	○	○	○	○
配件	—	○	○	○	○	○
備考1. “○”係指該項限用物質之百分比含量未超出百分比含量基準值。備考2. “—”係指該項限用物質為排除項目二。

委製及經銷商：明基電通股份有限公司

以下のものが揃っていることを確認してください。万一、不足しているものや破損しているものがあった場合には、製品をお買い上げいただいた販売店まで直ちにご連絡ください。

- 1x ScreenBar Halo 2 ライト本体 (USB Type-C • 1x 保証書

ケーブル含む）

- 1x 電源アダプター

- 1x リモコン

- 1x Web カメラアクセサリー

- 1x クイックスタートガイド

このユーザーガイド内の図は参照用であり、実際の製品とは外観が異なる場合があります。

安全上の注意

• 付属の電源アダプター、または認証された 5V DC、3A 以上の USB Type-C 電源アダプターをご使用ください。指定以外の部品を使用すると、ランプが正常に動作しない場合や、火災の原因となります。
  ・製品本体の上にモノをのせないでください。機器の破損や故障の原因になります。
• 本製品の USB 電源ケーブルは適切に設置してください。USB 電源ケーブルの上に重いものをのせたり、踏みつけたり、傷をつけたりしないでください。
• 本製品を長時間使用しない場合は、USB 電源ケーブルを外して、リモコンの電源スイッチをオフ（OFF）にスライドさせてください。
  ・本製品は屋内での使用にのみ適しております。
• リモコンには充電式のリチウム電池が内蔵されています。ランプを使用する際には、次の事情にご注意ください：

- バッテリーの損傷や高熱、爆発による火災を避けるため、リモコンに衝撃を与えたり、落としたり、気温の高い場所や低い場所に置かないでください。（火元の近く、炎天下の車内など）

• 自己放電を避けるため、リモコンを長時間使用しない場合、月に一度はバッテリーを充電するか、コントローラー底部の電源スイッチをオフ（OFF）にしてください。
• 充電式バッテリーは消耗品であり、最大容量は時間や使用回数とともに徐々に減少しますがこれは正常な現象です。

• 飛行機に搭乗する際、本製品は預け荷物ではなく機内持ち込み手荷物としてお運びください。

• 本製品は USB Type-A ポートの電源供給には対応していません。不十分な電力供給は、ランプの点滅を引き起こす可能性があります。
  ・付属の電源アダプターを使用してください。指定以外の部品（モニター、ノートパソコン、デスクトップ、USB ハブなど）を使用すると、電力供給が不十分なため異常が発生する可能性があります。

注意

- 以下のような状況が発生した場合は直ちに USB Type-C ケーブルを外し、BenQ のカスタマーサービスまたは購入店にお問い合わせください。

• ランプ本体の筐体部分が破損した場合
• ランプから異臭がする場合
• LED 光源がちらつく場合

• ランプ配線の絶縁体が破損またはすりヘリ、内側の金属糸が見えるようになった場合

• 浴室や戸外などの湿気の多い環境でランプを使用しないでください。内部の部品が短絡して事故が起きるおそれがあります。
  ・本製品は屋内での使用にのみ適しており、屋外では使用しないでください。

• 製品を分解したり部品を取り外したりしないでください。事故が発生するおそれがあり、その場合は製品保証が受けられなくなります。

取付方法

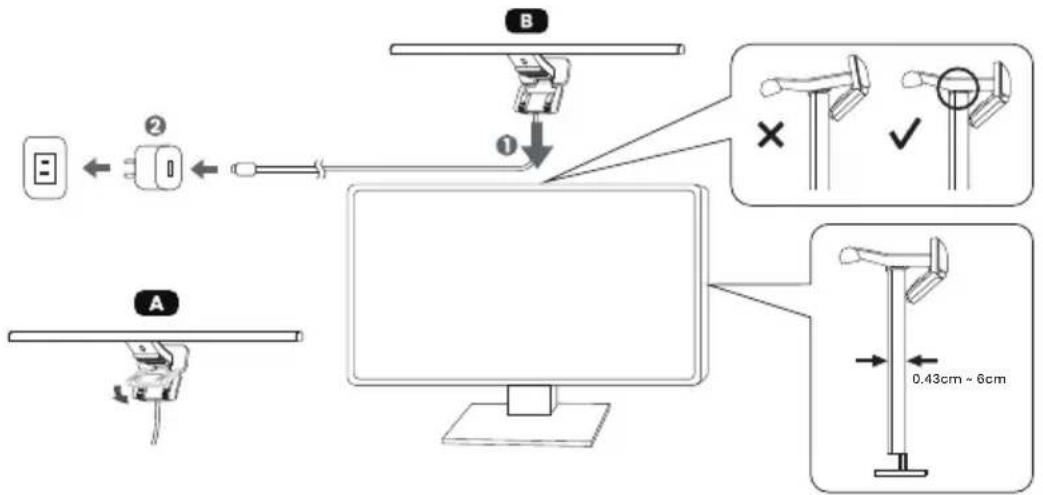

ランプの組み立て

1. ランプのクリップを [図A] のように伸ばします。
2. ランプをモニターベゼルの上に置きます [図⑧⑪]。クリップをモニターベゼルに密着させ、隙間がないように設置してください。

B ① × ✓ A 0.43cm ~ 6cm

1. USB Type-C 電源コードを電源アダプターに接続し、電源アダプターをコンセントに差し込みます [B]2

・本製品はベゼル厚さが 0.43cm-6 cm のモニターに適用されます。
・異なるタイプのモニターにランプを取り付ける方法については、以下の図を参照してください：

ベゼル付きモニター 円形ベゼルのモニター 湾曲モニター

背面に膨らみのある モニター

- 必要に応じて、ランプヘッドの角度を調整してください。

1. リモコンの下部にある電源スイッチをスライドさせてオン（ON）にして、正面にある電源ボタンを軽くタッチすると、使用できます。

リモコンを長期間使用しない場合は、電源スイッチをオフ（OFF）にスライドさせてください。

Web カメラアクセサリーの取り付け方法

1. Web カメラを Web カメラアクセサリーに置いてください。
2. Web カメラアクセサリーの底にある接着面のシートを取り外してください。
3. クリップの表面を清潔して、クリップの真ん中に Web カメラアクセサリーを貼り付けてください。

• Web カメラアクセサリーを取り外すには、上部を持ち、ライトの方向に引っ張ってください。
• 接着テープを交換するには、テープを取り外して、付属の接着テープを再度使用してください。

USB Type-C ケーブル（付属していません）をリモコンの USB Type-C ポートに接続してください。

・充電中は、リモコンの電源インジケーターが赤く点灯します。

・フル充電されると、電源インジケーターが緑に点灯します。

- リモコンを使用中に電源インジケーターが赤く点滅した場合、電池残量が不足しています。リモコンを充電してください。

- 充電中に電源インジケーターが赤と緑で交互に点滅する場合、異常充電を示しています。付属の電源アダプターを使用するか、USB Type-C ケーブルを交換してください。点滅が続く場合は、充電を中止し、BenQ カスタマーサービスにお問い合わせください。

- リモコンを USB Type-A ポートで充電することは推奨されていません。不十分な電力供給により、電源インジケーターが点滅する可能性があります。

- リモコンを 5V DC/1A 以上の電力を提供する USB Type-C ポートに接続し、十分に充電してください。

- リモコンはモバイルバッテリーとして使用できません。ほかのデバイスと本製品を接続しないでください。

- フル充電されると、リモコンは約3ヶ月間の持続時間を実現します。

- バッテリーが切れた場合、USB Type-C ポートで 5V DC/1A 以上の電力供給した場合でもフル充電に約 120 分かかります。

・リモコンを使用しながら同時に充電する場合は、フル充電に120分以上かかります。

- リモコンを充電中に、以下のいずれかの状況が発生した場合は、直ちに充電を中止してください：液漏れ、異臭、異常な高温、外観の変形など。

電源 インジケーター

点灯 / 消灯およびライトモードの切り替え

点灯 / 消灯

BENQ 800V 8000V 800KWh

電源ボタンをタッチすると点灯します。再びタッチすると消灯します。

ライトモードの切り替え

benq 898 0888 898

ライトモード↑ボタンをタッチして、以下の 3つのライトモードを切り替えます：

フロントライト>バックライト>同時点灯

自動調光モード

senq 0.88= 2.6886 0.006

自動調光モードボタンをタッチすると、自動調光モードインジケーターが点灯します。自動調光モード時はライト本体にある照度センサーが周囲の明るさに応じて自動調光し、色温度を4,000Kに設定します。

• 自動調光モードが正常に動作するように、ライト内部の光センサーを障害物で遮らないでください。
• 自動調光モードの時に照度や色温度を手動で調整したり、ライトモードを切り替えたりすると、自動調光モードは解除され、インジケーターが消灯します。

光センサー

明るさと色温度の調整

明るさの調整

暗くする 明るくする

benq 800x 8000x 800x

1. ライトの電源が ON の時にライトモード↑ボタンをタッチして、ライトを選択します。
2. 明るさ調整 ボタンをタッチすると、明るさ調整インジケーターが点灯します。ノブを時計回りに回すと、ライトが明るくなります。ノブを反時計回りに回すと、ライトが暗くなります。現在の明るさ数値がパネルに表示されます。明るさは 1%から 100%の範囲で調整できます。

色温度の調整

暖色系にする 寒色系にする

senq 368- 0388- 000- 1

ライトの電源が ON の時に色温度調整 ボタンをタッチすると、色温度調整インジケーターが点灯します。ノブを時計回りに回すと、ライトの色温度が高くなります。ノブを反時計回りに回すと、ライトの色温度が低くなります。現在の色温度数値がパネルに表示されます。色温度は 2700K から 6500K まで、±25K ずつ調整できます。 フロントライトとバックライトの色温度設定は同一であり、個別で調整することはできません。

突然電源が切れ再起動した場合、中断した時点設定で再点灯されます。

• 電源が切れる前にランプが点灯していた場合、電源が回復すると自動的に点灯し、切れる前の明るさと色温度の設定で点灯します。
• 電源が切れる前にランプが消灯していた場合、電源が回復後も消灯したままになります。

自動点灯·消灯機能

50 cm 60±10 cm

自動点灯・消灯機能により利用者の着席を感知すると自動的にランプが点灯します（図参照）。

senq 800x 000x 880x 1 *

1. ライトの電源が ON の時に、自動点灯・消灯ボタンを 6 秒間長押ししてください。自動点灯・消灯インジケーターが点滅します。
2. ノブを回すと、検出時間の設定を変更します：ノブを時計回りに回すと、検出時間が延長されます。ノブを反時計回りに回すと、検出時間が短縮されます。現在の設定時間がパネルに表示されます。検出時間の設定は3分、5分、10分、15分の範囲で調整できます。
3. 検出時間の設定が完了したら、再度自動点灯・消灯ボタンをタッチしてください。自動点灯・消灯インジケーターと電源インジケーターが点滅します。点滅が止まると、設定が記憶されます。

- 高さ 50 cm のモニターに ScreenBar Halo 2 を設置する場合、超音波感知センサーは正面の前方の 60±10 cm 円錐形範囲内で動くものを感知します。

- 自動点灯・消灯機能がオンの場合、5分以上センサーに反応がなければ、自動的に消灯します。

- 自動点灯・消灯機能がオンになっている状態で、手動でランプをオフにすると、機能は一時的に無効になり、インジケーターが約30秒間点滅します。30秒後、インジケーターの点滅が止まると、機能が再開され、センサーが感知した場合はランプが点灯します。

- 自動点灯・消灯機能が正常に動作するよう、センサーを障害物で遮らないでください。

- 自動点灯・消灯機能が正常に動作するよう、超音波センサーに物体を挿入したり、突いたりしないでください。

- 自動点灯・消灯機能は、動作追跡に基づいて動作します。ユーザーが画面の前で5分以上固定の姿勢を保持すると、センサーが動きがないと検出し、結果的にライトが自動消灯する可能性があります。

超音波感知センサー

お気に入りモード

お気に入りモードの設定

benq 300°C 800°C 300°C

1. お好みの照度と色温度に調整してください。

2. 3 秒間お気に入り♡ボタンを押し続けると、照度と色温度のインジケーターが 3 回点滅します。点滅が終わると、お気に入りとして設定を記憶します。

お気に入りモードの使用

お気に入り ホタンをタッチすると記憶された設定を再現します。

複数の ScreenBar Halo 2 ランプの接続

リモコンを使用して、複数の ScreenBar Halo2 を同時に接続することができます。リモコンとこれらのランプの距離が 1 メートルであれば、ランプの設定は同時に変更されます。

benq 800x 800x 800x 1

1. USB Type-C ケーブルを外してください。

2. 電源インジケーターが点灯していることと、リモコンがランプから1メートル以内にあることをご確認ください。

3. お気に入り♡ボタンを押しながら、色温度調整!ボタンを約5秒間押し続けてください。リモコンのインジケーターが同時に点滅し始めます。

4. インジケーターが点滅し始めたら、ランプヘッドの裏側にあるライトセンサーを覆い、30秒以内に USB Type-C 電源コードを差し込んでください。リモコンとラ

ンプが正常に接続されると、すべてのインジケーターが消灯し、リモコンはオフになります。

• まずライトを消灯し、USB Type-C ケーブルを外してください。水で薄めた中性洗剤に、柔らかい布を浸し、よく絞ってから汚れを拭き取ってください。アルコール、シンナー、ベンジン等の有機溶剤を含む物を使用しないでください。変色、変形の原因になります。
• ライト本体や部品に直接水をかけたり、水の中につけて洗うことは絶対におやめください。
• ライトが点灯しない場合、USB ケーブル、電源アダプター、USB Type-C ポートが正しく接続されていることを確認してください。
• それでも解決できないときは、お買い上げの販売店、または BenQ カスタマーサービスにお問い合わせください。

仕様

型番	CR23_C
DC 電源入力	5V
電源アダプターの定格	220-240V AC, 50/60Hz, Max. 0.5A (EU/UK)100-240V AC, 50/60Hz, Max. 0.5A (US/JP)
最大電力消費	Max. 15W

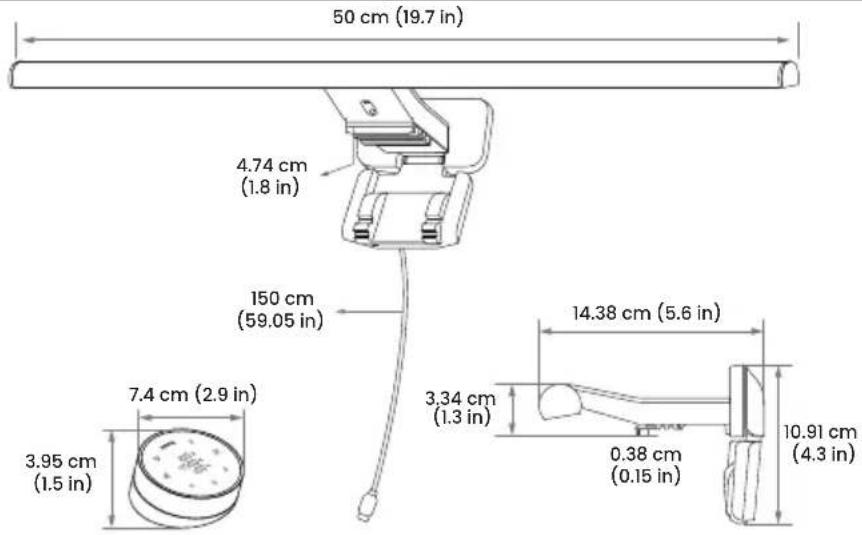

外形寸法	50 x 14.3 x 10.9 cm

50 cm (19.7 in) 4.74 cm (1.8 in) 150 cm (59.05 in) 7.4 cm (2.9 in) 3.95 cm (1.5 in) 14.38 cm (5.6 in) 3.34 cm (1.3 in) 0.38 cm (0.15 in) 10.91 cm (4.3 in)

구성품

ヨーロッパ共同体における家庭からの電子および電気製品および電池の廃棄について。

本製品または梱包材料に記載されているこの記号は、これを家庭廃棄物として破棄することができないことを意味しています。電子または電気装置および電池の再利用規定に基づいて処理してください。本装置および電池の再利用についての詳しい情報は、お住まい地域の市役所、本製品を購入された店、または家庭廃棄物処理機関にお問い合わせください。素材の再利用は自然環境の保護に役立つと共に、人類の健康や環境を確実に保護する方法で再利用されます。

リサイクル情報：詳しくは、 https://www.beng.com/en-us/support/recycling/global-recycle.html をご覧ください。
