製品タイプ	LEDモニターランプ
ブランド	BenQ
モデル	ScreenBar Halo CR20_C
電源	USB 5V DC、1.3A（最大6.5W）
ランプ寸法（長さ×奥行き×高さ）	500×94.7×97.1 mm
リモコン寸法（長さ×奥行き×高さ）	74×74×38.4 mm
対応フレーム厚	0.7～6 cm（曲面アクセサリー使用時：0.7～4.2 cm）
色温度	2700 K（暖色）～6500 K（寒色）
自動調光モード	はい、環境光センサー付き（4000 K）
照明モード	前面、背面、前面＋背面
お気に入り設定機能	はい、♥ボタンで保存（3秒間）
複数接続	1台のリモコンで最大2台のランプ
リモコン電池	単4形×3本（付属、アルカリ推奨）
リモコン到達距離	1m未満
ランプ傾斜角度	35°
電源ケーブル	USB Type-Aケーブル付属
付属品	ランプ、リモコン、曲面ディスプレイ用アクセサリー、単4形電池、フォームストリップ
お手入れ	柔らかい布を軽く湿らせて拭き、アルコールや溶剤は使用しないでください
使用環境	屋内専用
安全上の注意	分解禁止、湿気の多い場所では使用しないでください

よくある質問 - ScreenBar Halo CR20_C BENQ

ScreenBar Haloを曲面モニターに取り付ける方法は？

付属の曲面ディスプレイ用アクセサリーを使用すると安定性が向上します。さらにフォームストリップを追加して固定を強化することもできます。

リモコンの電源を入れる方法は？

リモコンのセンサーの上2cmに手をかざすとスリープが解除され、中央のインジケーターが点灯します。

明るさと色温度の調整方法は？

明るさまたは色温度ボタンを押してから外側のリングを回します。時計回りで増加、反時計回りで減少します。

ランプが点灯しない場合の対処法は？

USBケーブルが少なくとも5V/1Aを供給するポートに正しく接続されていることを確認してください。USB延長ケーブルは避けてください。

自動調光モードの有効化方法は？

自動調光ボタンを押します。インジケーターが点灯し、ランプが自動的に明るさを4000Kに調整します。光センサーを遮らないでください。

複数のScreenBar Haloを1台のリモコンに接続できますか？

はい。ランプの電源を切り、リモコンを1m以内に置き、ボタンを押し続けながら15秒以内にランプの電源を入れ、光センサーを覆います。

ランプの掃除方法は？

ランプの電源を切り、柔らかい無塵の布を軽く湿らせて拭きます（水＋中性洗剤）。アルコールや溶剤は絶対に使用しないでください。

リモコンの電池交換時期と方法は？

ボタンが点滅したら電池を交換してください。リモコン背面の電池カバーを開け、極性に注意して単4形AAA電池を3本入れてください。アルカリ電池の使用をお勧めします。

ランプが点滅する場合の対処法は？

これは電源不足（5V未満）を示しています。最適な動作のために、少なくとも5V/1.5Aを供給するUSBポートに接続してください。

ランプを屋外で使用できますか？

いいえ、このランプは屋内専用です。屋外や浴室で使用するとショートする恐れがあります。

使用説明書 ScreenBar Halo CR20_C BENQ

單元	限用物質及其化學符號
	鉛(Pb)	汞(Hg)鎘(Cd)		六價鉻( Cr^+6 )	多溴聯苯(PBB)	多溴二苯醚(PBDE)
金屬機構件	—	○	○	○	○	○
塑料機構件	○	○	○	○	○	○
電路板組件	—	○	○	○	○	○
電源線/其他線材	—	○	○	○	○	○
配件	—	○	○	○	○	○
備考1. “○”係指該項限用物質之百分比含量未超出百分比含量基準值。備考2. “—”係指該項限用物質為排除項目。

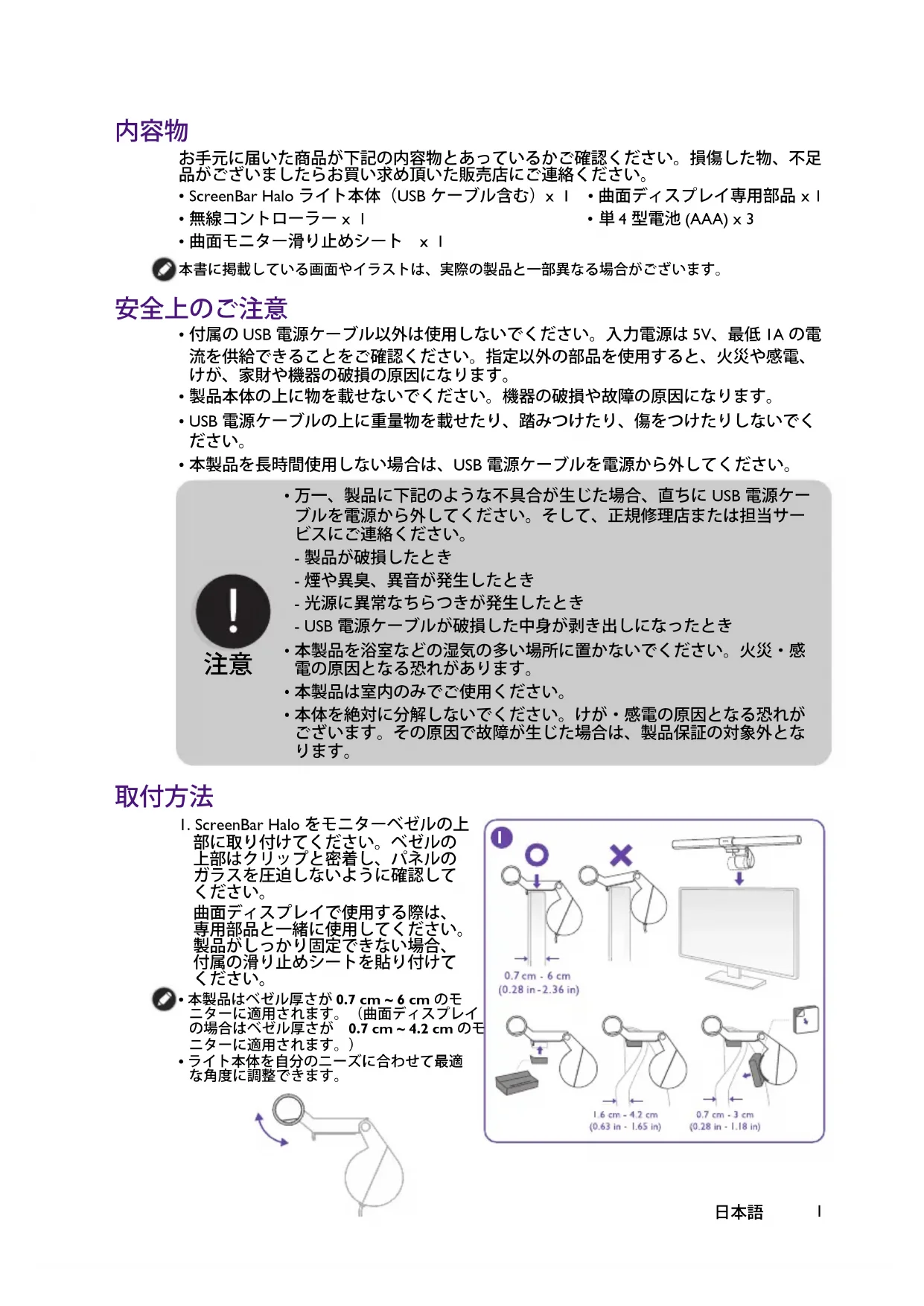

内容物

お手元に届いた商品が下記の内容物とあっているかご確認ください。損傷した物、不足品がございましたらお買い求め頂いた販売店にご連絡ください。

- ScreenBar Halo ライト本体（USB ケーブル含む）×Ⅰ - 曲面ディスプレイ専用部品 × Ⅰ

- 無線コントローラー x 1 - 単4型電池(AAA) x 3

・曲面モニター滑り止めシート × 1

本書に掲載している画面やイラストは、実際の製品と一部異なる場合がございます。

安全上のご注意

• 付属の USB 電源ケーブル以外は使用しないでください。入力電源は 5V、最低 IA の電流を供給できることをご確認ください。指定以外の部品を使用すると、火災や感電、けが、家財や機器の破損の原因になります。
  ・製品本体の上に物を載せないでください。機器の破損や故障の原因になります。
• USB 電源ケーブルの上に重量物を載せたり、踏みつけたり、傷をつけたりしないでください。
  ・本製品を長時間使用しない場合は、USB 電源ケーブルを電源から外してください。

注意

• 万一、製品に下記のような不具合が生じた場合、直ちに USB 電源ケーブルを電源から外してください。そして、正規修理店または担当サービスにご連絡ください。
• 製品が破損したとき
• 煙や異臭、異音が発生したとき
• 光源に異常なちらつきが発生したとき
• USB 電源ケーブルが破損した中身が剥き出しになったとき
  ・本製品を浴室などの湿気の多い場所に置かないでください。火災・感電の原因となる恐れがあります。
  ・本製品は室内のみでご使用ください。
• 本体を絶対に分解しないでください。けが・感電の原因となる恐れがございます。その原因で故障が生じた場合は、製品保証の対象外となります。

取付方法

I. ScreenBar Halo をモニターベゼルの上部に取り付けてください。ベゼルの上部はクリップと密着し、パネルのガラスを圧迫しないように確認してください。

曲面ディスプレイで使用する際は、専用部品と一緒に使用してください。製品がしっかり固定できない場合、付属の滑り止めシートを貼り付けてください。

- 本製品はベゼル厚さが 0.7 cm \~ 6 cm のモニターに適用されます。（曲面ディスプレイの場合はベゼル厚さが 0.7 cm \~ 4.2 cm のモニターに適用されます。）

- ライト本体を自分のニーズに合わせて最適な角度に調整できます。

1. USB ケーブルをパソコンの USB ポートに接続してください。

- USB 延長ケーブルを使用しないで下さい。 故障や動作不良の原因になります。

- 製品が正常に動作するために、電圧が 5V、最低 1A 以上の電流を供給できる電源を使用してください。電圧が 5V、1.5A 以上の電流を供給できる電源の使用を推奨しています。

1. 右の図のように、コントローラーの背面にあるふたを付属の単 4型電池を入れて、ふたを閉じてください。（電池を入れる時、極性 (+) と (-) を確認してください。）

- 新しい電池と古い電池を混ぜて使用しないでください。

- 電池は、直射日光、高温多湿の場所で使用、放置しないでください。

- 電池を水などで濡らさないでください。

- 電池に強い衝撃を与えたり、投げつけたり、分解しないでください。電池が漏液、発熱、破裂、発火するおそれがございます。

- 長時間使用しないときは、電池を外してください。使い切った電池をそのまま機器の中に放置すると、液もれを起こし、機器の故障の原因になります。

- 電池を捨てるときは、地域の条例に従って処分してください。

- アルカリ電池を使用することをお勧めします。

使用方法

使用する前にコントローラーを起動してください

無線コントローラーは無操作状態から 5 秒後にスリープモードに切り替わります。コントローラーの 2 cm 上方に手をかざすと、電源インジケーター 1 が点灯し、起動します。

- 無線コントローラーの作動距離は約 1m です。

- 無線コントローラーはスリープモードに入ると、電源インジケーター ① が消灯します。

- コントローラーは上方の障害物から 20 cm以上離してください。センサーが誤動作する原因になります。

点灯 / 消灯とライトモード

点灯 / 消灯

電源ボタンをタッチすると、点灯します。再びタッチすると消灯します。

電池残量が不足してくると、電源インジケーター ① が点滅します。点滅したら、電池を交換してください。

ライトモード設定

senq 1 1 *

ライトの電源が ON の時にライトモードボタン ☐ をタッチすると、3つのライトモードへ自由に切り替えできます。

フロントライト > バックライト > 同時点灯

2

自動調光モードボタンをタッチすると、自動調光モードインジケーターが点灯します。自動調光モードの時はライト本体にある照度センサーが周囲の明るさに応じて自動調光し、色温度を4,000Kに設定します。ライトモードの設定は変更されません。

- 自動調光モードが正常に動作するように、ライト内部の光センサーを障害物で遮らないでください。

- 自動調光モードの時に照度や色温度を手動で調整したり、ライトモードを切り替えたりすると、自動調光モードは解除され、インジケーターが消灯します。

照度と色温度の調整

照度調整

暗くする 明るくする

ライトの電源が ON の時に照度調整ボタン ☀をタッチすると、照度調整インジケーターが点灯します。ノブを時計回りに回すと、ライトが明るくなり、外側の点が増えます。ノブを反時計回りに回すと、ライトが暗くなります。

色温度調整

暖色系に する 寒色系に する Beng 1 1

ライトの電源が ON の時に色温度調整ボタンをタッチすると、色温度調整インジケーターが点灯します。ノブを時計回りに回すと、ライトの色温度が高くなり（6500K まで調整可能）、外側の点が増えます。ノブを反時計回りに回すと、ライトの色温度が低くなります（2700K まで調整可能）。

突然電源が切れ再起動した場合、照度・色温度の設定は中断した時点の状態を再現できます。

お気に入りモード

お気に入りを設定する

1. お好みの照度と色温度、ライトモードを調整してください。
2. 3 秒長くお気に入りボタン ♥ を押すと、照度と色温度、ライトモードのインジケーターが 3 回点滅します。点滅が終わると、ライトがお気に入りを記憶します。

お気に入りを使用する

お気に入りボタン ♥ をタッチすると記憶された設定を再現します。

複数のライトを 1つのコントローラーで操作する場合

複数のライトを同じ無線コントローラーに登録することで、同時操作することができます。ライトと無線コントローラー間の作動可能距離は 1m です。

1. ライトを電源から外してください。

2. コントローラーにある電源インジケーターが点灯であり、コントローラーが登録するライトから 1m 以内にあることを確認してください。

3. ライトモードボタン ☑ を押し、さらにお気に入りボタン ♥ を同時に 5 秒間押すと、すべてのインジケーターが同時に点滅します。

4. 15 秒以内に、登録するライトの下にある光センサーを手で遮って、USB 電源ケーブルを電源に接続してください。登録が正常に完了した場合、すべてのインジケーターが消灯し、スリープモードに入ります。

• まずライトを消灯し、USB 電源ケーブルを外してください。水で薄めた中性洗剤に、柔らかい布を浸し、よく絞ってから汚れを拭き取ってください。アルコール、シンナー、ベンジン等、有機溶剤を含む物を使用しないでください。変色、変形の原因になります。
  ・ライト本体や部品に直接水をかけたり、水の中につけて洗うことは絶対におやめください。
• ライトが点灯しない場合、USB ケーブルが正しく接続されていることを確認してください。
• ライト本体の電源電圧不足の場合、ライトが点滅します。ライトを出力電圧が5V以上の電源に接続してください。
  ・それでも解決できないときは、お買い上げの販売店、またはサポートにお問い合わせください。

仕様

型番	CR20_C
DC 電源入力	5V, 1.3A
最大電力消費	6.5W
外形寸法(幅×奥行×高さ)	ライト本体:500×94.7×97.1 mm
	無線コントローラー:74×74×38.4 mm

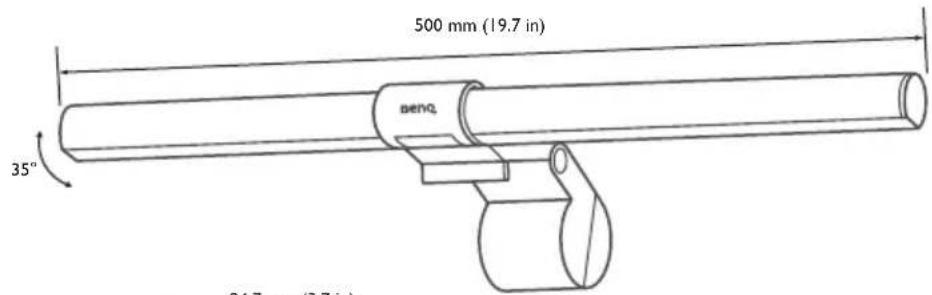

500 mm (19.7 in) 35° BENQ 84.7 mm (2.7 in)

94.7 mm (3.7 in) 97.1 mm (3.8 in) 35°

74 mm (2.9 in) 38.4 mm (1.5 in)

Package Contents

ヨーロッパ共同体における家庭からの電子および電気製品および電池の廃棄について。

本製品または梱包材料に記載されているこの記号は、これを家庭廃棄物として破棄することができないことを意味しています。電子または電気装置および電池の再利用規定に基づいて処理してください。本装置および電池の再利用についての詳しい情報は、お住まい地域の市役所、本製品を購入された店、または家庭廃棄物処理機関にお問い合わせください。素材の再利用は自然環境の保護に役立つと共に、人類の健康や環境を確実に保護する方法で再利用されます。

リサイクル情報：詳しくは、 https://www.beng.com/en-us/support/recycling/global-recycle.html をご覧ください。
