MANUALE UTENTE ScreenBar Halo 2 BENQ

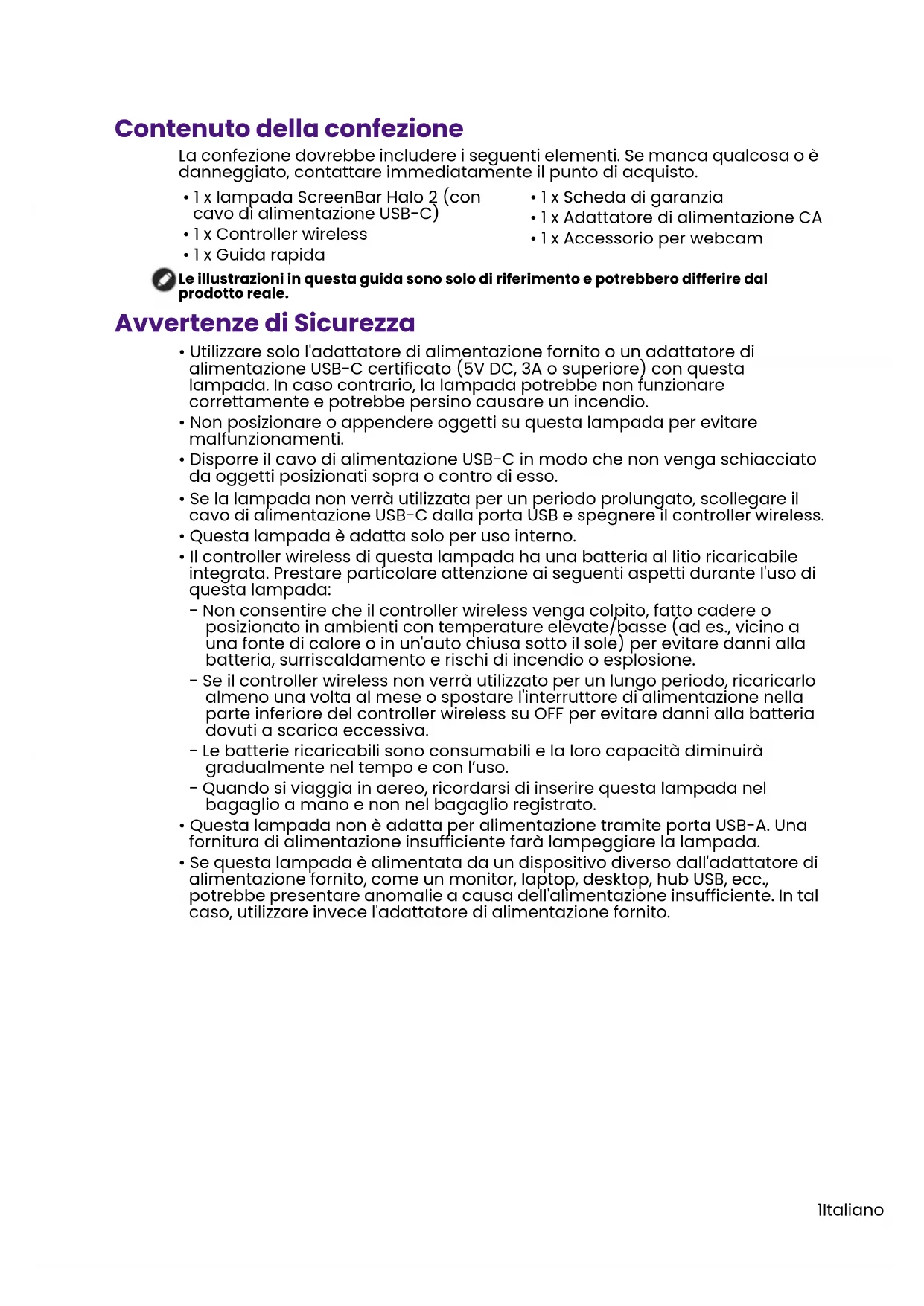

Contenuto della confezione

La confezione dovrebbe includere i seguenti elementi. Se manca qualcosa o è danneggiato, contattare immediatamente il punto di acquisto.

- 1 x lampada ScreenBar Halo 2 (con cavo di alimentazione USB-C)

• 1 x Scheda di garanzia

- 1 x Adattatore di alimentazione CA

Le illustrazioni in questa guida sono solo di riferimento e potrebbero differire dal prodotto reale.

Avvertenze di Sicurezza

• Utilizzare solo l'adattatore di alimentazione fornito o un adattatore di alimentazione USB-C certificato (5V DC, 3A o superiore) con questa lampada. In caso contrario, la lampada potrebbe non funzionare correttamente e potrebbe persino causare un incendio.
• Non posizionare o appendere oggetti su questa lampada per evitare malfunzionamenti.
• Disporre il cavo di alimentazione USB-C in modo che non venga schiacciato da oggetti posizionati sopra o contro di esso.
• Se la lampada non verrà utilizzata per un periodo prolungato, scollegare il cavo di alimentazione USB-C dalla porta USB e spegnere il controller wireless.
• Questa lampada è adatta solo per uso interno.

• Il controller wireless di questa lampada ha una batteria al litio ricaricabile integrata. Prestare particolare attenzione ai seguenti aspetti durante l'uso di questa lampada:

• Non consentire che il controller wireless venga colpito, fatto cadere o posizionato in ambienti con temperature elevate/basse (ad es., vicino a una fonte di calore o in un'auto chiusa sotto il sole) per evitare danni alla batteria, surriscaldamento e rischi di incendio o esplosione.

• Se il controller wireless non verrà utilizzato per un lungo periodo, ricaricarlo almeno una volta al mese o spostare l'interruttore di alimentazione nella parte inferiore del controller wireless su OFF per evitare danni alla batteria dovuti a scarica eccessiva.
• Le batterie ricaricabili sono consumabili e la loro capacità diminuirà gradualmente nel tempo e con l'uso.
• Quando si viaggia in aereo, ricordarsi di inserire questa lampada nel bagaglio a mano e non nel bagaglio registrato.

- Questa lampada non è adatta per alimentazione tramite porta USB-A. Una fornitura di alimentazione insufficiente farà lampeggiare la lampada.

- Se questa lampada è alimentata da un dispositivo diverso dall'adattatore di alimentazione fornito, come un monitor, laptop, desktop, hub USB, ecc., potrebbe presentare anomalie a causa dell'alimentazione insufficiente. In tal caso, utilizzare invece l'adattatore di alimentazione fornito.

- Se si verificano le seguenti situazioni, rimuovere immediatamente il cavo di alimentazione USB-C dalla porta USB e richiedere assistenza a un centro di assistenza autorizzato o a un tecnico qualificato:

• Quando la custodia della lampada è danneggiata
• Quando la lampada emette un odore anomalo
• Quando la sorgente luminosa a LED lampeggia in modo anomalo

• Quando il cavo di alimentazione è danneggiato o il filo interno è esposto

• Non esporre questa lampada a ambienti umidi (come bagni, esterni) per evitare cortocircuiti e incidenti.

• Questa lampada è adatta solo per uso interno, non utilizzarla all'aperto.
• È severamente vietato smontare qualsiasi parte o componente di questa lampada. In caso contrario, potrebbe causare un incidente e invalidare la garanzia del prodotto.

Assemblaggio

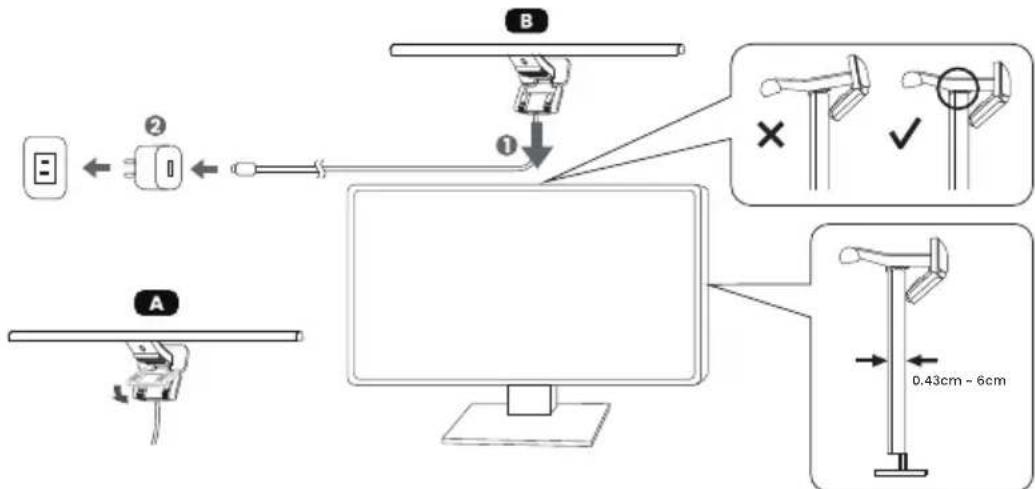

Installazione della lampada

1. Estendere la clip della lampada come mostrato in [Figura A]
2. Posizionare la lampada sul bordo del monitor [Figura B] consiglia di fissare la clip ben aderente al bordo del monitor in modo che non vi sia alcuno spazio visibile.

B ① ② E ← A × ✓ 0.43cm - 6cm

1. Collegare il cavo di alimentazione USB-C all'adattatore di alimentazione fornito e inserire la spina in una presa di corrente [Figura B 2]

2. Lo spessore del telaio del monitor deve essere compreso tra 0,43 cm e 6 cm.

3. Fare riferimento alle illustrazioni sottostanti per sapere come installare la lampada su diversi tipi di monitor:

Monitor con bordo smussato
Monitor con bordo arrotondato
Monitor curvo Monitor con sporgenza sul retro

- È possibile regolare la luce a un angolo adeguato ruotando il corpo della lampada.

1. Far scorrere l'interruttore di alimentazione nella parte inferiore del controller wireless su ON e toccare il pulsante di accensione ⏻ sul davanti del controller wireless per iniziare a utilizzarlo.

ON 100 neng 800% 800% 800%

Se il controller wireless non verrà utilizzato per un lungo periodo di tempo, far scorrere l'interruttore di alimentazione nella parte inferiore del controller wireless su OFF.

Installazione dell'accessorio per webcam

1. Posizionare la webcam sopra l'accessorio.
2. Rimuovere la pellicola protettiva dal nastro adesivo nella parte inferiore dell'accessorio.
3. Pulire la superficie superiore della clip e fissare l'accessorio sulla parte piatta e centrale della clip.

- Per rimuovere l'accessorio per webcam, tenere la parte superiore dell'accessorio e tirarlo verso il corpo della lampada.

- Per sostituire il nastro adesivo, rimuovere quello attuale e utilizzare il nastro di ricambio fornito nella confezione.

Ricarica del controller wireless

Utilizzare un cavo USB-C (non fornito) per collegare la porta USB-C del controller wireless all'adattatore di alimentazione fornito o a un'alimentazione certificata per porta USB-C (5V DC/1A o superiore) per iniziare a ricaricare il controller wireless.

• Durante la ricarica, l'indicatore di alimentazione del controller wireless si illuminerà di rosso.
• Quando è completamente carico, l'indicatore di alimentazione si illuminerà di verde.

- Se l'indicatore di alimentazione lampeggia in rosso mentre il controller wireless è in uso, il livello di carica è troppo basso. Ricaricare il controller wireless il prima possibile.

- Se l'indicatore di alimentazione lampeggia alternativamente in rosso e verde durante la ricarica, indica una ricarica anomala. Utilizzare l'adattatore di alimentazione fornito o sostituire il cavo di alimentazione USB-C. Se il lampeggiamento persiste, interrompere la ricarica e richiedere assistenza a un rivenditore autorizzato o a un tecnico qualificato.

Indicatore di alimentazione

BENQ 800x 800x 800x I

- Si sconsiglia di caricare il controller wireless da una porta USB-A. Una fornitura di alimentazione insufficiente farà lampeggiare l'indicatore di alimentazione.

- Collegare il controller wireless a una porta USB-C che fornisce più di 5V DC/1A per garantire una corretta ricarica.

- Il controller wireless non può essere utilizzato come fonte di alimentazione mobile. Non collegare altri dispositivi alla porta di ricarica USB-C del controller wireless.

- Una volta completamente carico, il controller wireless fornirà circa 3 mesi di tempo di standby.

• Se la batteria è scarica, ci vorranno circa 120 minuti per ricaricarla completamente utilizzando una porta USB-C con un'alimentazione di 5V DC/1A o superiore.
• Se si utilizza il controller wireless durante la ricarica, il tempo di ricarica sarà superiore a 120 minuti.
• Se durante la ricarica del controller wireless si verificano le seguenti condizioni, interrompere immediatamente la ricarica: perdita di liquido, odore insolito, calore eccessivo, deformazione dell'aspetto, ecc.

Come Utilizzare

Accendere/spegnere la lampada e cambiare modalità di illuminazione

Accensione/Spegnimento

BENQ 880x 880x 800x

Toccare il pulsante di accensione per accendere la lampada. Per spegnerla, toccare nuovamente il pulsante di accensione 🔒.

Controllo delle modalità di illuminazione

benq 800x 800x 888x

Toccare il pulsante di cambio modalità di illuminazione ⏻ per scorrere tra le seguenti tre modalità:

Modalità di attenuazione automatica

Toccare il pulsante della modalità di attenuazione automatica - per entrare in questa modalità. L'indicatore si illuminerà quando la modalità è attiva. In modalità di attenuazione automatica, la lampada regola automaticamente la luminosità in base alle condizioni di luce circostante e imposta la temperatura del colore a 4000K.

- Evitare di bloccare il sensore di luce situato sulla lampada per garantire il corretto funzionamento della modalità di attenuazione automatica.

- La modalità di attenuazione Sensore di luce automatica si disattiverà automaticamente quando si regola la luminosità o la temperatura del colore o si cambia modalità di illuminazione. L'indicatore di attenuazione automatica si spegnerà quando la modalità è disattivata.

Sensore di luce

Regolazione della luminosità e della temperatura del colore

Controllo della luminosità

Scuro Luminoso

benq 000 2000 000

1. Con la lampada accesa, toccare il pulsante di cambio modalità di illuminazione per selezionare la luce da regolare.
2. Toccare il pulsante di regolazione della luminosità L'indicatore di regolazione della luminosità si accende. Ruotare l'anello di regolazione per modificare la luminosità: ruotare l'anello in senso orario per aumentare la luminosità o ruotarlo in senso antiorario per diminuirla. Il valore di luminosità corrente viene mostrato in tempo reale sul pannello di visualizzazione. È possibile regolare la luminosità in un intervallo di livelli da 1 a 100.

Controllo della temperatura del colore

Caldo Freddo

Con la lampada accesa, toccare il pulsante di

regolazione della temperatura del colore L'indicatore di regolazione della temperatura del colore si illumina. Ruotare l'anello di regolazione per modificare la temperatura del colore: ruotare l'anello in senso orario per aumentare la temperatura del colore o in senso antiorario per diminuirla. Il valore attuale della temperatura del colore viene visualizzato in tempo reale sul pannello di visualizzazione. È possibile regolare la temperatura del colore in un intervallo da 2700K a 6500K, con incrementi di 25.

Le impostazioni della temperatura del colore delle luci frontale e ambientale sono identiche e non possono essere regolate indipendentemente.
Se l'alimentazione viene interrotta improvvisamente, la lampada tornerà automaticamente alle impostazioni precedenti quando l'alimentazione viene ripristinata.

• Se la lampada era accesa prima dell'interruzione, si accenderà automaticamente quando l'alimentazione viene ripristinata, ricordando la luminosità e la temperatura del colore precedenti.
• Se la lampada era spenta prima dell'interruzione, rimarrà spenta quando l'alimentazione viene ripristinata.

Attivazione/Disattivazione della funzione di rilevamento della presenza

50 cm 60±10 cm

La funzione di rilevamento della presenza consente alla luce di accendersi automaticamente quando l'utente entra nell'area di rilevamento (come mostrato nella figura).

benq 800x 800x 800x 1

1. Con la lampada accesa, tenere premuto il pulsante di rilevamento della presenza (per 6 secondi. L'indicatore di rilevamento della presenza lampeggerà.
2. Ruotare l'anello di regolazione per impostare il tempo di rilevamento dell'assenza: ruotare l'anello in senso orario per estendere il tempo di rilevamento o in senso antiorario per ridurlo. La configurazione del tempo di rilevamento attuale viene mostrata in tempo reale sul pannello di visualizzazione. È possibile impostare il tempo di rilevamento su 3, 5, 10 o 15 minuti.
3. Quando si termina l'impostazione del tempo di rilevamento, toccare nuovamente il pulsante di rilevamento della presenza (e). L'indicatore di rilevamento della presenza e l'indicatore di alimentazione lampeggeranno. Quando smettono di lampeggiare, significa che l'impostazione è stata memorizzata.

- Il sensore ad ultrasuoni rileva un'area conica di 60±10 cm di fronte allo schermo a un'altezza di 50 cm dal tavolo.

- Quando la funzione di rilevamento della presenza è attiva, la luce si spegnerà automaticamente dopo che l'utente ha lasciato l'area di rilevamento per 5 minuti per risparmiare energia.

- Quando la funzione di rilevamento della presenza è attiva, l'indicatore di rilevamento della presenza (o) lampeggerà per 30 secondi dopo che la luce è stata spenta manualmente, durante i quali la funzione di accensione/spegnimento automatico sarà sospesa. Dopo 30 secondi, l'indicatore si spegnerà e la funzione di accensione/spegnimento automatico riprenderà a funzionare normalmente, accendendo la luce automaticamente se l'utente si trova ancora nell'area di rilevamento.

- Assicurarsi che nessun oggetto blocchi o copra il sensore ad ultrasuoni sulla testa della lampada per garantire il corretto funzionamento della funzione di rilevamento della presenza.

- Non inserire o infilare oggetti nel sensore ad ultrasuoni poiché ciò potrebbe compromettere la funzione di rilevamento.

- La funzione di rilevamento della presenza si basa sulla tecnologia di rilevamento del movimento. Se si guarda un film di fronte allo schermo per un lungo periodo senza muoversi, il sensore potrebbe determinare che non c'è nessuno e spegnere la lampada.

Sensore ad ultrasuoni

Modalità Preferita

Impostazione della Modalità Preferita

1. Regolare la luminosità, la temperatura del colore e la modalità di illuminazione della lampada.
2. Tenere premuto il pulsante Modalità Preferita ♥ per circa 3 secondi. Gli indicatori di Luminosità, Temperatura del Colore e Modalità di Attenuazione Automatica lampeggeranno tre volte contemporaneamente per indicare che le impostazioni sono state memorizzate con successo.

Utilizzo della Modalità Preferita

Toccare il pulsante Modalità Preferita ♥ per attivare questa modalità.

Associazione e connessione di più lampade ScreenBar Halo 2

È possibile associare e connettere un controller wireless a più lampade ScreenBar Halo 2 per farle funzionare contemporaneamente. Se la distanza tra il controller e queste lampade è entro 1 metro, le impostazioni di queste lampade cambieranno simultaneamente.

benq 800℃ 800℃ 800℃ 1

1. Scollegare il cavo di alimentazione USB-C.
2. Assicurarsi che l'indicatore di alimentazione sia acceso (il controller wireless è attivato) e che il controller wireless si trovi entro 1 metro dalla lampada.

3. Tenendo premuto il pulsante Modalità Preferita ♥, toccare e tenere premuto il pulsante di regolazione della temperatura del colore per circa 5 secondi. Vedrete gli indicatori di funzione sul controller wireless iniziare a lampeggiare contemporaneamente.

4. Dopo che gli indicatori iniziano a lampeggiare, coprire il sensore di luce (sul retro della testa della lampada) della lampada che si desidera associare e collegare il cavo di alimentazione USB-C entro 3 wireless e le lampade sono sta correttamente, tutti gli indicata controller wireless entrerà in m

Manutenzione e Risoluzione dei Problemi

• Spegnere prima la lampada e scollegarla dalla porta USB. Quando si pulisce la lampada, rimuovere macchie o polvere con un panno morbido e senza pelucchi, leggermente inumidito con un detergente delicato. Non utilizzare alcol o altri solventi chimici come cherosene, nafta, ecc., poiché la custodia della lampada potrebbe danneggiarsi.
• Non sciacquare direttamente la lampada o alcuno dei suoi componenti con acqua.
• Se la lampada non si accende o non si carica, assicurarsi che la batteria del controller wireless sia sufficiente e che la lampada sia correttamente installata.
• Se il problema persiste, contattare il punto di acquisto per assistenza.

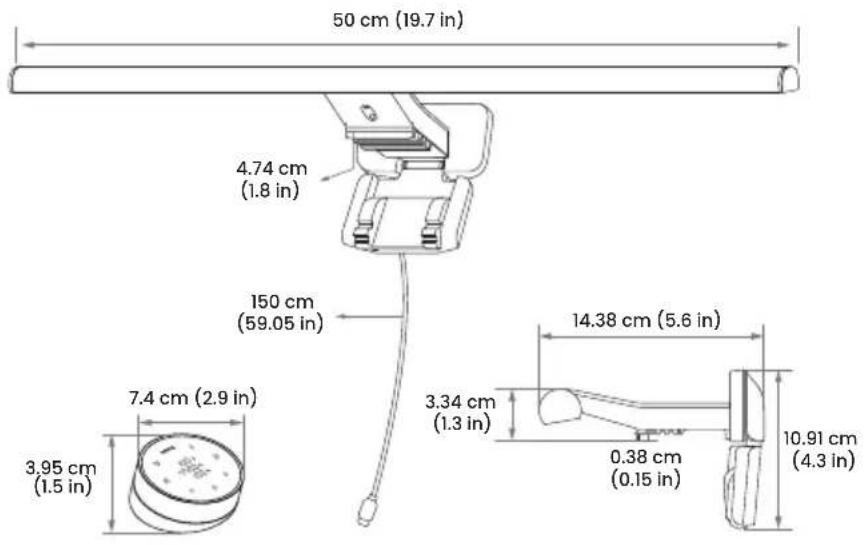

Specifiche

Modello CR23_C
Ingresso lampada 5V 15W Max.	——
Dimensioni (larghezza x profondità x altezza)	50 x 14.3 x 10.9 cm
Numero di modello e ingresso dell'adattatore di alimentazione	PS15J050K3000UC, 100-240V AC, 50/60Hz, Max. 0.5A or PS15K050K3000Z, 220-240V AC, 50/60Hz, Max. 0.5A

50 cm (19.7 in) 4.74 cm (1.8 in) 150 cm (59.05 in) 7.4 cm (2.9 in) 3.95 cm (1.5 in) 14.38 cm (5.6 in) 3.34 cm (1.3 in) 0.38 cm (0.15 in) 10.91 cm (4.3 in)

Inhoud

Smaltimento di apparecchi elettrici ed elettronici e/o batterie nell'Unione Europea da parte di utenti privati.

Questo simbolo sul prodotto o sulla confezione indica che esso non può essere smaltito come rifiuto domestico. È necessario smaltirlo restituendolo secondo lo schema di raccolta per il riciclaggio degli apparecchi elettrici ed elettronici e/o batterie. Per ulteriori informazioni sul riciclaggio di questo apparecchio e/o batterie, contattare l'ente della propria città, il negozio dove è stato acquistato l'apparecchio o il proprio servizio di smaltimento rifiuti domestici. Il riciclaggio dei materiali aiuterà a conservare le risorse naturali ed assicurare che il prodotto sia riciciato in un modo che protegga la salute umana e l'ambiente. Informazioni sul riciclaggio: Fare riferimento al sito https://www.beng.com/en-us/support/recycling/global-recycle.html per i dettagli.

DICHIARAZIONE DI CONFORMITÀ

Il dispositivo è conforme con i requisiti esposti nel Consiglio Direttivo in materia di Approssimazione delle Leggi degli Stati Membri in relazione alla Compatibilità Elettromagnetica (2004/108/EC) e alla Direttiva basso voltaggio (2006/95/EC), Direttiva sulla restrizione dell'uso di sostanze pericolose nelle apparecchiature elettriche ed elettroniche (RoHS) (2011/65/UE), Direttiva EEE turca, Regolamento della Commissione (EC) No 1275/2008 che implementa la Direttiva 2005/32/EC del Parlamento europeo e del Consiglio in merito ai requisiti di ecodesign per il consumo di alimentazione elettrica in modalità standby e spento per le apparecchiature elettriche domestiche e di lavoro, e la Regolamento (UE) n. 1194/2012 della Commissione recante modalità di applicazione della direttiva 2009/125/CE del Parlamento europeo e del Consiglio che stabilisce la struttura dell'impostazione dei requisiti di ecodesign per prodotti basati su energia.
