Produkttyp	Takfäste för projektor
Märke	BenQ
Modell	W11000
Material	Stål / Aluminiumlegering
Vikt fäste	3.39 kg (7.47 lbs)
Justerbar längd	98 mm till 547.8 mm (i steg om 25 mm)
Rotationsvinkel	360°
Lutningsvinkel	+/-20°
Max belastning	30 kg (66 lbs)
Medföljande skruvar	M4, M6
Inkluderade tillbehör	Takfäste, projektorfäste, pluggar, bultar, sexkantsnyckel, skruvar, muttrar, förlängningspluggar, gängskruvar, inre och yttre rör
Nödvändiga verktyg	Elektrisk borr, borr, hammare, 8 mm/10 mm nycklar, stjärnskruvmejsel, penna
Garanti	5 år (fäste)
Installation	Av kvalificerade yrkesmän, minst 2 personer
Försiktighetsåtgärder	Installera inte på varma, fuktiga platser, nära luftkonditioneringsaggregat, dammiga eller vibrationsutsatta platser

Vanliga frågor - W11000 BENQ

Vilken är den maximala vikten som fästet kan bära?

Fästet kan bära upp till 30 kg (66 lbs), vilket passar de flesta projektorer.

Vad är justeringsområdet för fästets längd?

Längden är justerbar från 98 mm till 547,8 mm i steg om 25 mm.

Vilka justeringsvinklar är möjliga?

Rotationen är 360° och lutningen är ±20°.

Vilka verktyg behövs för installationen?

Du behöver en elektrisk borr, en borr, en hammare, 8 mm och 10 mm nycklar, en stjärnskruvmejsel och en penna.

Kan installationen utföras av en person?

Nej, det rekommenderas att minst två personer utför installationen för att undvika fallrisker.

Vilken typ av tak krävs?

Fästet måste installeras på ett horisontellt tak, stabilt och fast, som kan bära minst fyra gånger projektorns och fästets totalvikt.

Vilka material är fästet tillverkat av?

Fästet är tillverkat av stål och aluminiumlegering.

Hur justerar man lutningsvinkeln?

Lossa gångjärnsmodulens knapp, justera önskad vinkel inom intervallet ±20°, dra sedan åt knappen.

Vad gör man om skruvarna är för hårt åtdragna?

Dra åt skruvarna ordentligt utan att tvinga dem för att undvika att bryta gängorna eller skada delarna.

Har fästet garanti?

Ja, fästet har 5 års garanti, men installationskvaliteten och takytan omfattas inte.

BRUKSANVISNING W11000 BENQ

Takmonteringsguide för digital projector

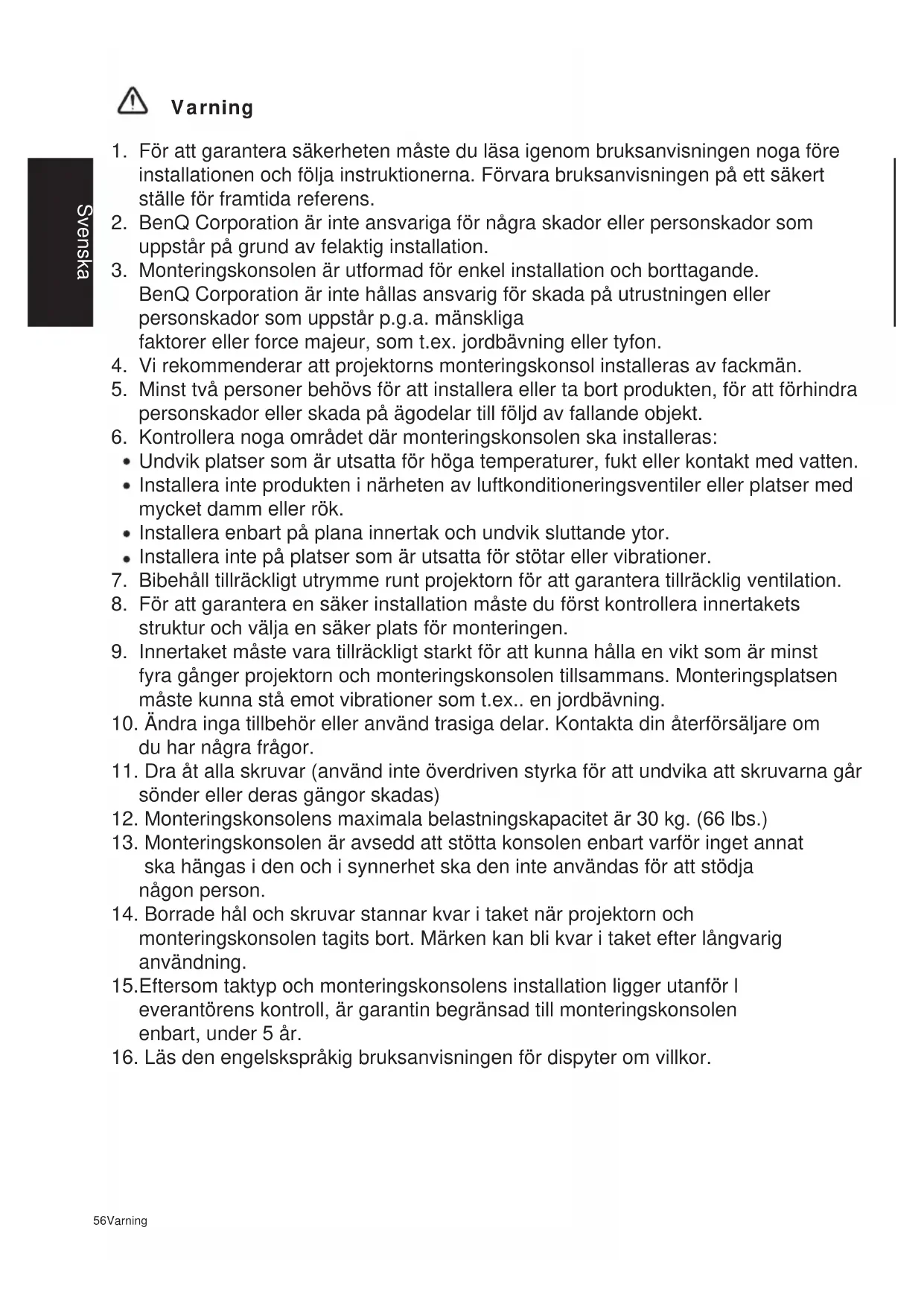

1. För att garantera säkerheten måste du läsa igenom bruksanvisningen noga före installationen och följa instruktionerna. Förvara bruksanvisningen på ett säkert ställe för framtida referens.
2. BenQ Corporation är inte ansvariga för några skador eller personskador som uppstår på grund av felaktig installation.
3. Monteringskonsolen är utformad för enkel installation och borttagande. BenQ Corporation är inte hållas ansvarig för skada på utrustningen eller personskador som uppstår p.g.a. mänskliga faktorer eller force majeur, som t.ex. jordbävning eller tyfon.
4. Vi rekommenderar att projektorns monteringskonsol installeras av fackmän.
5. Minst två personer behövs för att installera eller ta bort produkten, för att förhindra personskador eller skada på ägodelar till följd av fallande objekt.

6. Kontrollera noga området där monteringskonsolen ska installeras:

7. Undvik platser som är utsatta för höga temperaturer, fukt eller kontakt med vatten.

8. Installera inte produkten i närheten av luftkonditioneringsventiler eller platser med mycket damm eller rök.
9. Installera enbart på plana innertak och undvik sluttande ytor.

10. Installera inte på platser som är utsatta för stötar eller vibrationer.

11. Bibehåll tillräckligt utrymme runt projektorn för att garantera tillräcklig ventilation.

12. För att garantera en säker installation måste du först kontrollera innertakets struktur och välja en säker plats för monteringen.
13. Innertaket måste vara tillräckligt starkt för att kunna hålla en vikt som är minst fyra gånger projektorn och monteringskonsolen tillsammans. Monteringsplatsen måste kunna stå emot vibrationer som t.ex.. en jordbävning.
14. Ändra inga tillbehör eller använd trasiga delar. Kontakta din återförsäljare om du har några frågor.
15. Dra åt alla skruvar (använd inte överdriven styrka för att undvika att skruvarna går sönder eller deras gängor skadas)
16. Monteringskonsolens maximala belastningskapacitet är 30 kg. (66 lbs.)
17. Monteringskonsolen är avsedd att stötta konsolen enbart varför inget annat ska hängas i den och i synnerhet ska den inte användas för att stödja någon person.
18. Borrade hål och skruvar stannar kvar i taket när projektorn och monteringskonsolen tagits bort. Märken kan bli kvar i taket efter långvarig användning.
    15.Eftersom taktyp och monteringskonsolens installation ligger utanför leverantörens kontroll, är garantin begränsad till monteringskonsolen enbart, under 5 år.
19. Läs den engelskspråkig bruksanvisningen för dispyter om villkor.

Specifikationer

Material	Stål-/aluminiumlegering
Vikt	3.39 kg (7.47 lbs)
Längd	98mm, 372.8mm ~ 547.8mm(25 mm avstånd mellan varje)
Rotationsvinkel	360°
Lutningsvinkel	+/-20°
Last	30 kg (66 lbs)
Skruv	M4,M6

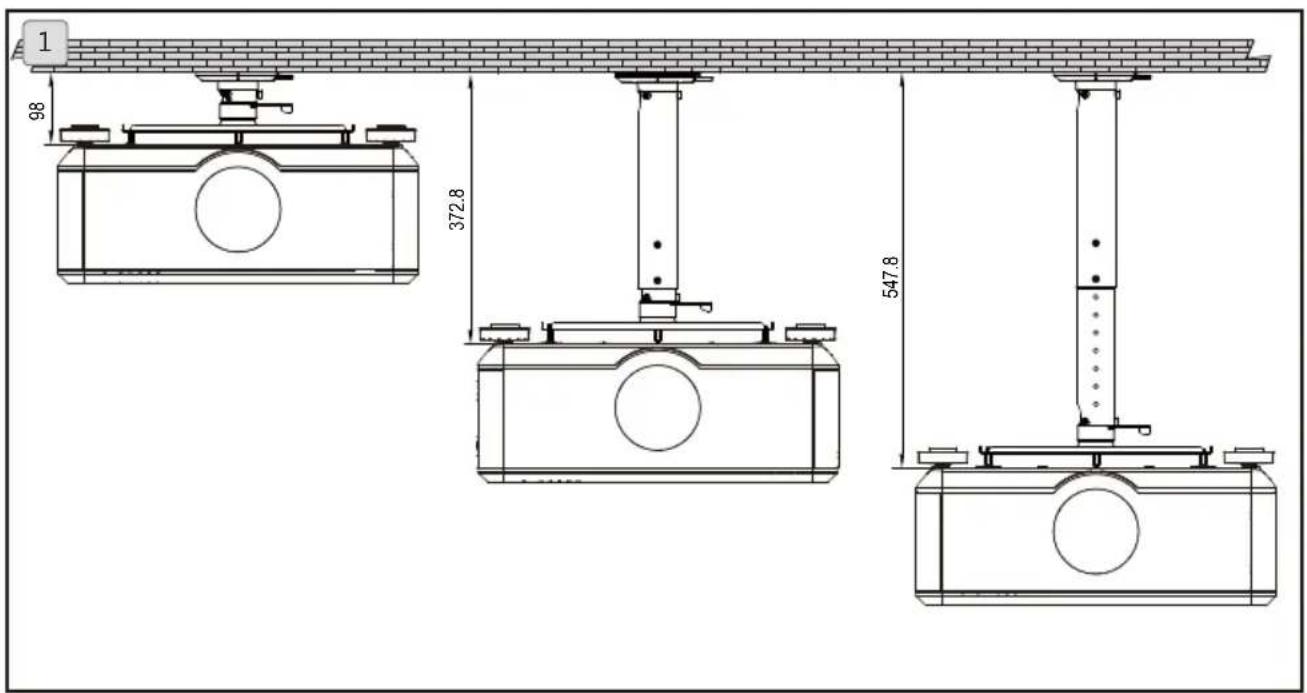

Längd

1. Variabel längd mellan 98mm \~ 547,8mm (i enhet 25mm).

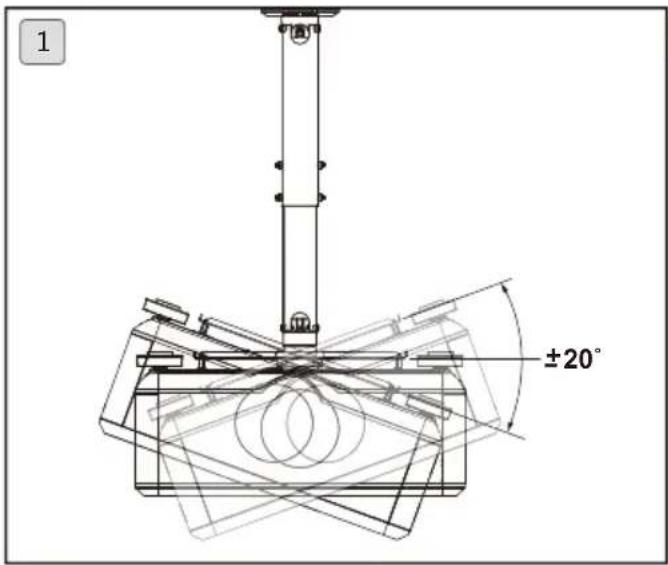

Justeringsvinkel

1. Lutningsvinkel mellan -20°\~+20°

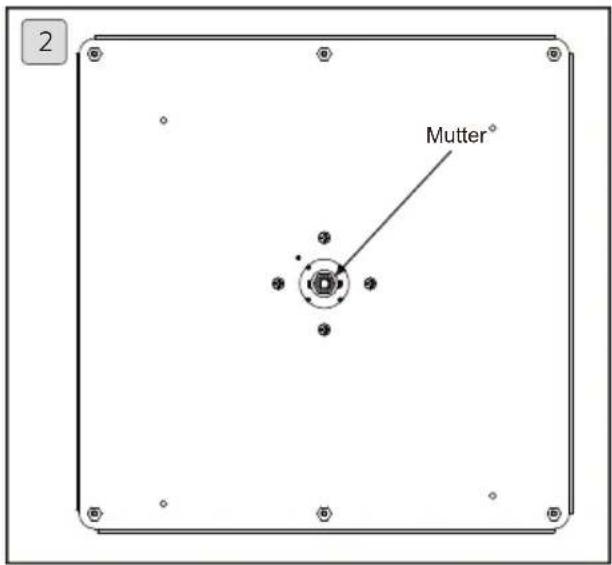

2. Muttern är utformad för att anpassas efter glapp i projektorns vinkel. ⚠️ Låt en kvalificerad tekniker justera muttrarna.

Tillbehörssats

ABCDTakfäste x 1		Projektorhållare x 1		Sexkantig pinnbult(M4xL12) x 4		Bult x 2
ESexkantig skruv(M6xL12) x 7		FGHSexkantsnyckel(5mm) x 1		Skruv med bricka(M6xL10) x 4		Muttrar x 6
IExpansionsbult x 4	JSjälgängande skruv x 4		I'Ytte rrör x 1 Inne rrör x 1		L

Nödvändiga verktyg

1. Borrmaskin 2. Borrhuvud 3. Hammare

2. Skruvnyckel: 8 mm / 10 mm

3. Kryssmejsel

4. Blyertspenna

Borrplacering

Besök webbplatsen www.benq.com

1. Montera hänganordning i ditt tak

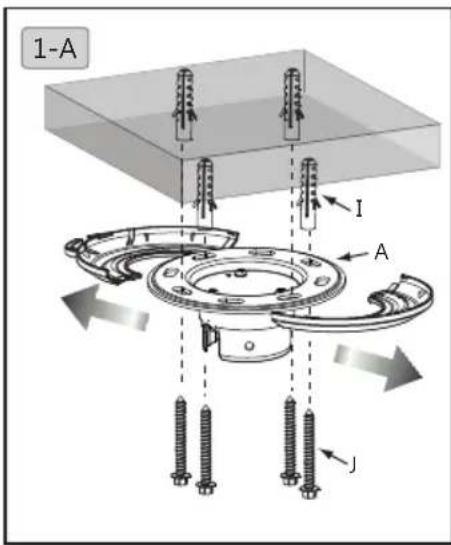

1-A. Öppna plastkåpan till höger och vänster. Placera takfästet (A) nära vid önskad plats i taket. Märk ut fästets hål med blyertspenna. Borra hål på markerad plats med diameter x djup på 10 mm (0,39") x 55 mm (2,17") för betong och 4,5 mm (0,17") x 55 mm (2,17") för trätak. Använd hammaren för att slå in expansionsbulten i plast (I) i hålet och självgängande skruven (J) i bulten och täck hålet med plasthatt.

2. Installera projektorhållaren på projektorn

2-A. Skruva fast sexkantsbulten(M4xL12)(C) på din projektor med en 8 mm skiftnyckel °

2-B. Fäst projektorhållaren (B) på din projektor genom att skruva fast skruvarna med brickor (G) med en kryssmejsel.

3. Välj längd på projektorhållaren

3-A. Längden på projektorhållaren kan justeras mellan 372,8mm \~ 547,8mm. Placera strömkabeln i det inre röret (L), fixera den på projektorhållaren med en sexkantskruv (M6xL12) (E) och en 5 mm sexkantsnyckel (F).

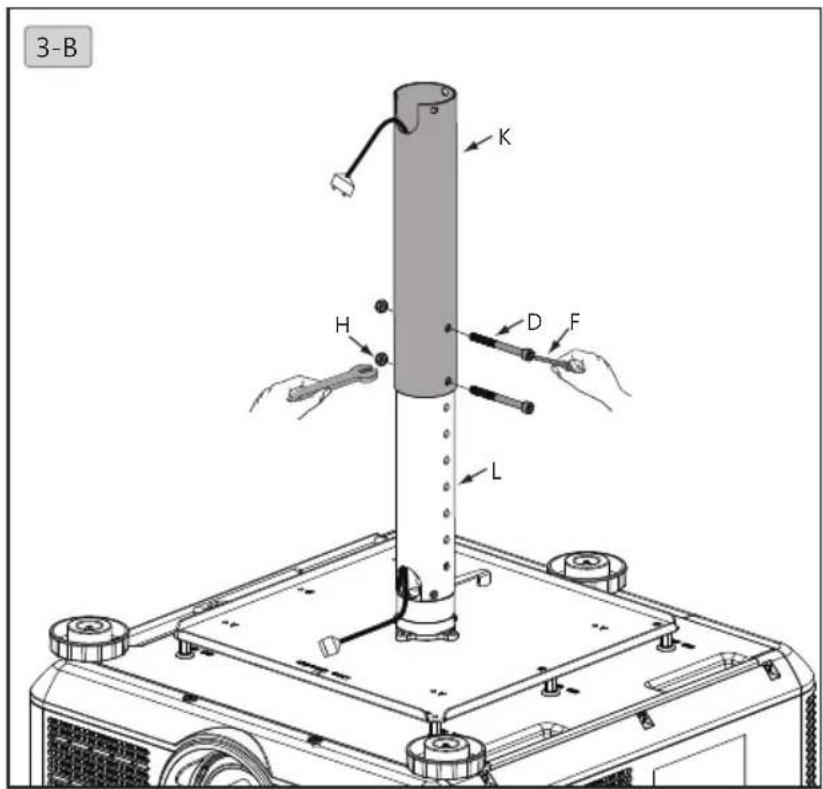

3-B. Dra ut strömkabeln ur yttre röret (K) och koppla den till din projektor. Sätt ihop det inre röret (L) och projektor och yttre röret (K) med 10mm och 5mm skiftnycklar (F) samt skruv (D) och mutter (H).

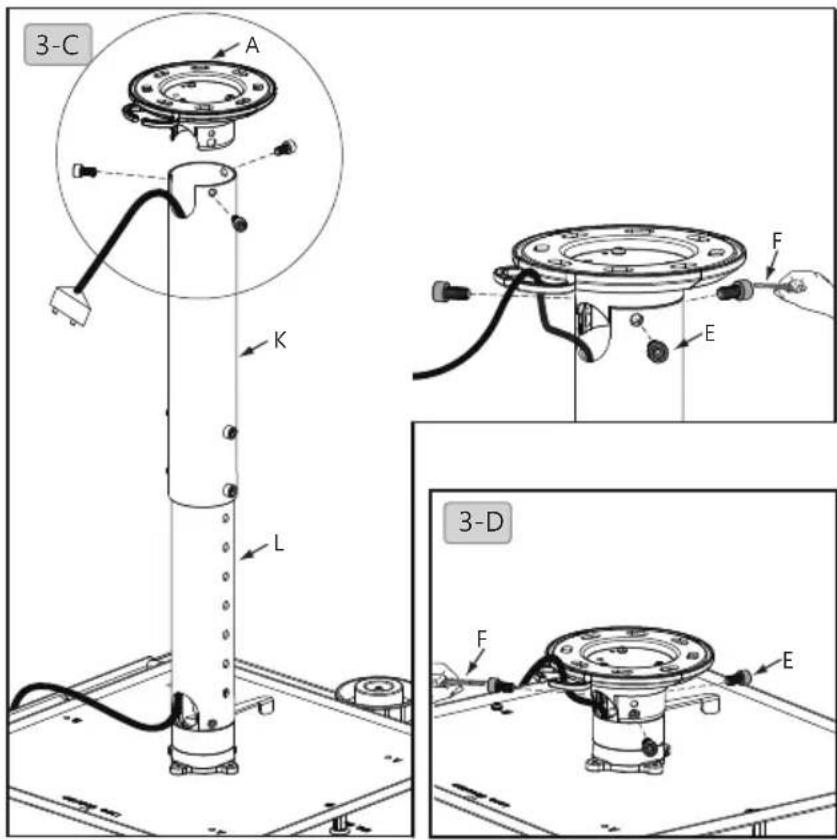

3-C. Använd intern sexkantsskruv (M6XI12)(E) för att fästa takkonsol (A) och projektorkonsol
3-D. Ställ in projektorlängden på 98mm Fäst inner- och ytterrören (K+L) och den takmonterade konsolen (A) med insexbultarna (M6xL12)(E).

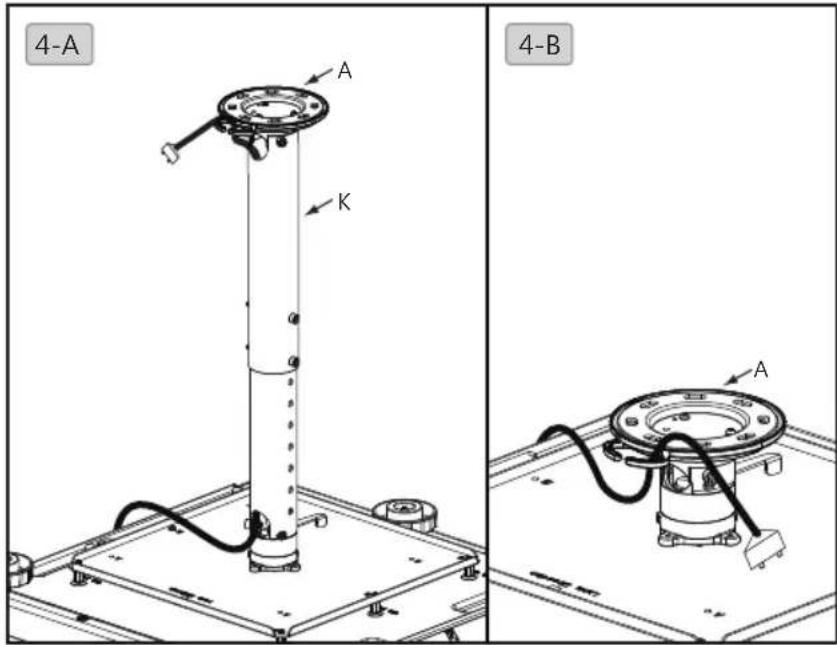

4-A. Dra ut elsladden I toppen på ytterröret (K) och fast den på den takmonterade konsolen (A).
4-B. Trä strömsladden genom takkonsolen (A).

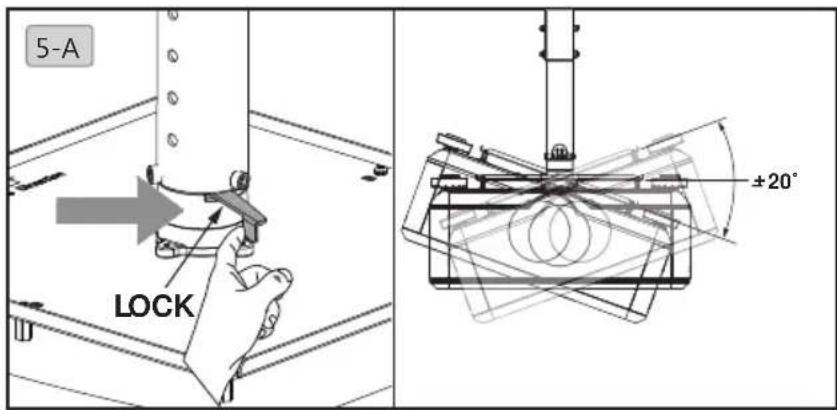

5.Inställning av önskad vinkel

5-A. Justera önskad vinkel på den ledade modulen genom att lossa ratten. Tryck tillbaka och dra åt ratten efter justeringen
