사용 설명서 LU9915 BENQ

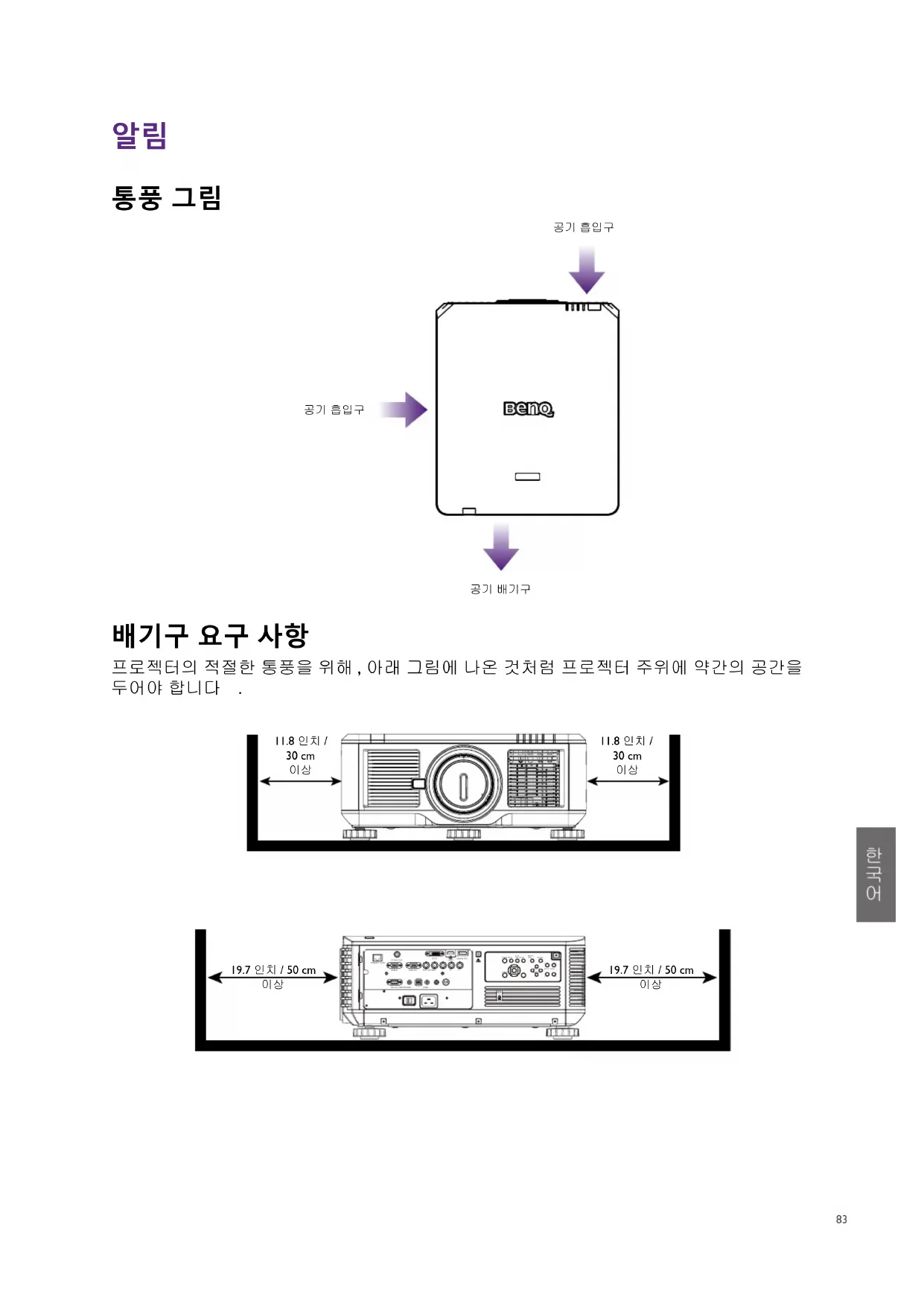

프로젝터의 적절한 통풍을 위해 , 아래 그림에 나온 것처럼 프로젝터 주위에 약간의 공간을

전압 스위치가 프로젝터를 사용 중인 지역에 맞는 올바른 전압에 선택되어 있는지

• 렌즈를 바꾸거나 제거할 때는 프로젝터를 끄십시오 . 그렇지 않을 경우 프로젝터는 정상적인 절차 없이 즉시종료됩니다 .

• DLP 칩 손상을 방지하려면 고전원 레이저 빔을 영사 렌즈에 맞추지 마십시오 .85

조심해서 포장을 뜯고 다음 항목이 있는지 확인하십시오 . 구입 지역에 따라 일부 품목이 제공되지 않을 수 있습니다 . 구입처에 확인하십시오 .

VGA 케이블 유선 리모컨 케이블 MENU EXIT ENTER

영사 시스템 DLP 단일 0.67" WUXGA DMD 칩

원시 해상도 WUXGA (1920 x 1200) 밝기 10,000 루멘 화면비 16:10

소비 전력 1290W@100V, 1215W@240V 크기 583 mm (L) x 500 mm (W) x 211 mm (H) 무게 28 kg / 61.7 lbs( 렌즈 제외 ) 작동 온도 32ºF ~ 104ºF (0ºC ~ 40ºC )

• 밝기는 표준 렌즈를 통해 제공됩니다 . 값은 설치된 렌즈에 따라 다릅니다 .

• 밝기 출력은 각 유닛과 실제 사용에 따라 다릅니다 .

• 최신 사용 설명서를 보려면 http://www.benq.com 에서 현지 웹사이트를 방문하십시오 .86

• HDBaseT/LAN RJ45 Cat5/Cat6 이더넷 케이블을 비압축 입력 고선명 비디오 (HD) 제어 신호에 연결하는

• 3D Sync Out 3D IR 동기화 신호 송신기에 연결됩니다 .

• 3D Sync In 3D 동기화 신호 입력에 연결됩니다 .

• DVI-D DVI-D 소스에 연결됩니다 .

• HDMI HDMI 소스에 연결됩니다 .

• DisplayPort DisplayPort 가 장착된 장치 또는 PC 에 연결됩니다 .

• 3G-SDI 3G-SDI 소스에 연결됩니다 .

• Computer 1 RGB, 컴포넌트 HD 소스 또는 PC 에 연결할 수 있는 15 핀 VGA 포트입니다 .

• Computer 2 (V, H, B/Pb, G/Y, R/Pr) BNC 유형 입력 단자를 사용하여 RGB 또는 YPbPr/YCbCr 출력 신호에 연결됩니다 .

• Monitor Out 동시 재생을 표시할 수 있도록 다른 디스플레이 장비에 연결됩니다 .

• RS-232 PC 제어 시스템에 연결하고 프로젝터 유지 보수를 수행할 수 있는 표준 9 핀 D-sub

3.5 mm 미니 이어폰 잭으로 , 350 mA 디스플레이 계전기를 사용하여 12 (+/-1.5) V 출력 및

• Wired Remote 입력 Niles 또는 Xantech 호환 IR 리피터 시스템에 연결됩니다 .

유선 리모컨을 삽입하기 전에 포트가 유효한지 확인하십시오 . 잘못된 포트를 사용하면 리모컨이 손상될 수 있습니다 ( 예 : 유선 리모컨이 트리거 출력에 연결됨 ).87

리모컨 ID 설정 특정 프로젝터를 제어하기 위해 리모컨 ID 를 설정할 수 있습니다 . OSD 메뉴를 사용하여 프로젝터 ID(01 ~ 99) 를 설정하십시오 . 다른 ID 를 설정한 후 , 리모컨은 일치하는 프로젝터만 제어합니다 .

ID SET + MENU 키를 5 초 동안 누르면 , 리모컨 백라이트가 한번 깜박인 다음 ID 설정 모드로

다시 ID SET + MENU 키를 5 초 동안 누르면 ( 백라이트가 1 번 깜박임 ) ID 설정 모드가

ID 설정 모드로 들어간 후 ID SET 키를 3 초 동안 누릅니다 . 리모컨 LED 등이 깜박이고 백라이트가 켜집니다 . 그 상태에서 번호를 눌러 리모컨 ID 를

예를 들어 , 리모컨 ID 를 "01" 로 설정하려면 , 0 키를 1 초 동안 누르고 (LED 등이 3 번 깜박인 다음 백라이트가 꺼짐 ), 1 키를 1 초 동안 누릅니다 (LED 등이 3 번 깜박인 다음 백라이트가

리모컨 ID 를 "19" 로 설정하려면 1 키를 1 초 동안 누른 다음 9 키를 1 초 동안 누릅니다 .88

모델 이름 렌즈 종류 BenQ 부품 번호 광학 사양 스로우 비 줌 비율 무게 * LS1ST4 초 단거리 스루 5J.JCY37.002 F=2.0, f=5.64 mm 0.38:1 고정 2,710g LS1ST3 광각 고정 5J.JAM37.011 F=1.85, f=11.6 mm 0.76:1 고정 910g

LS1LT1 세미 롱 5J.JAM37.051

위 표에 나열된 값은 평균값이며 모델에 따라 다를 수 있습니다 .89

광각 고정 렌즈 , 광각 줌 렌즈 , STD 렌즈 , 세미 롱 줌 1, 롱 줌 1 렌즈 , 롱 줌 2 렌즈 , 초광각 줌 렌즈

LU9915 스크린 크기5J.JAM37.011 5J.JAM37.021 5J.JAM37.001 5J.JAM37.051 광각 고정 렌즈 광각 줌 렌즈 STD 렌즈 세미 롱 줌 1 대각선 길이 너비 높이 (B) 거리 (A)고정 광각 망원 광각 망원 광각 망원 ( 인치 ) (m) ( 인치 ) (m) ( 인치 ) (m) ( 인치 ) (m) ( 인치 ) (m) ( 인치 ) (m) ( 인치 ) (m) ( 인치 ) (m) ( 인치 ) (m) ( 인치 ) (m)

롱 줌 1 렌즈 롱 줌 2 렌즈 초광각 줌 렌즈 대각선 길이 너비 높이 (B) 거리 (A) 광각 망원 광각 망원 광각 망원 ( 인치 ) (m) ( 인치 ) (m) ( 인치 ) (m) ( 인치 ) (m) ( 인치 ) (m) ( 인치 ) (m) ( 인치 ) (m) ( 인치 ) (m) ( 인치 ) (m)

L1: 스크린에서 미러 지점까지 L2: 스크린에서 프로젝터 전면까지 L3: 스크린에서 프로젝터 후면까지 H1: 스크린 하단에서 프로젝터 상단 면까지 H2: 스크린 하단에서 프로젝터 하단까지 스크린 크기5J.JCY37.001초단 반사대각선 길이 너비 높이 H1 H2 L1 L2 L3 인치 mm 인치 mm 인치 mm 인치 mm 인치 mm 인치 mm 인치 mm 인치 mm 100 2540 85 2166 53 1355 19 485 28 701 33 849 22 564 -1 -24120 3048 102 2599 64 1627 23 596 32 812 39 1000 28 715 5 127150 3810 128 3247 80 2032 30 763 39 979 48 1227 37 942 14 354200 5080 170 4330 107 2711 41 1041 49 1257 63 1606 52 1321 29 733250 6350 213 5415 133 3391 52 1320 60 1536 78 1984 67 1699 44 1111300 7620 256 6500 160 4071 63 1598 71 1814 93 2362 82 2077 59 1489350 8890 299 7585 187 4752 74 1877 82 2093 108 2741 97 2456 74 1868

• 좀 더 시각화된 지침을 보려면 BenQ 계산기 웹사이트 http://projectorcalculator.benq.com/ 로 가십시오 .

• 전문가에 의한 정확한 설치를 권장합니다 . 자세한 내용은 대리점에 문의하십시오 .

• UST 렌즈가 프로젝터에 설치된 경우 , 조정하기 전에 지지 키트의 나사를 풀어 암이 움직일 수 있게 하는

• UST 렌즈 설치에 대한 사용 설명서는 현지 BenQ 웹사이트에서 구할 수 있습니다 .91

렌즈 이동 조정 범위 렌즈 이동 시 조정 가능한 범위는 아래 표에 나와 있으며 이는 나열된 조건에 준합니다 . 모델 이름 렌즈 종류 BenQ 부품 번호 렌즈 이동 범위 LS1ST4 초 단거리 스루 5J.JCY37.001 -3% ~ +7% 수직 ; -5% ~ +5% 수평 ( 중앙 위치 56.5%)

LS1ST3 광각 고정 5J.JAM37.011 NA

LS1ST2 초광각 5J.JAM37.061 0 ~ +50% 수직 ; -6.7% ~ +6.7% 수평

LS1ST1 광각 줌 5J.JAM37.021 0 ~ +50% 수직 ; -10% ~ +10% 수평

LS1SD 표준 5J.JAM37.001 0 ~ +50% 수직 ; -10% ~ +10% 수평

LS1LT1 세미 롱 5J.JAM37.051 0 ~ +50% 수직 ; -10% ~ +10% 수평

LS1LT2 롱 줌 1 5J.JAM37.031 0 ~ +50% 수직 ; -10% ~ +10% 수평

LS1LT3 롱 줌 2 5J.JAM37.041 0 ~ +50% 수직 ; -10% ~ +10% 수평

수직 이동최대 0.5 V 1 V 1 V

0.1 H최대 0.5 V영사 이미지 높이영사 이미지 높이영사 이미지 너비

위 도표는 표준 렌즈에만 적용됩니다 .92

• LS1ST3( 고정 렌즈 ) 에 대해서는 렌즈 이동 기능을 사용할 수 없습니다 . 이 렌즈는 " 영도 "/" 오프셋 없음 " 응용에 대해 사용되어야 합니다 . 아래를 참조하십시오 .

LS1ST3( 고정 렌즈 ) 에만 사용93

Unit: mm 천장 장착 구멍 크기

프로젝터에서 설치 또는 시스템 오류로 인해 발생한 문제에 관해 사용자에게 알리는 데 몇 가지 표시등 메시지가 사용됩니다 . 프로젝터의 상단 덮개에 있는 LED 가 아래 그림에 나와

TEMP( 온도 ) LED LED 디스플레이 프로젝터 상태 작동 팁

깜박임 빨간색 과열 오류 가까운 공인 대리점이나 서비스 센터에

LIGHT SOURCE( 광원 ) LED

LED 디스플레이 프로젝터 상태 작동 팁

녹색 프로젝터를 켜는 중 빨강 (6 사이클 ) 광원 수명이 끝남 현지 서비스 센터에 전화하십시오 .

빨간색 광원 문제 현지 서비스 센터에 전화하십시오 .

STATUS( 상태 ) LED 표시등 LED 디스플레이 프로젝터 상태 작동 팁

빨강 (1 회 ) 안전 스위치 오류 상단 덮개가 잘 조립되었는지 또는 렌즈가 잘 설치되었는지 여부를 확인하십시오 . 문제가 지속되면 현지 서비스 센터에 문의하십시오 . 빨간색 (4 회 ) 팬 오류 현지 서비스 센터에 문의하십시오 . 표시등 켜짐 빨간색 시스템 오류 현지 서비스 센터에 문의하십시오 .97

POWER( 전원 ) LED 표시등 LED 디스플레이 프로젝터 상태 작동 팁 닫기 AC 전원 꺼짐 AC 전원을 확인하고 프로젝터를 켜십시오 .

프로젝터가 영사를 시작할 때까지 기다리십시오 . 주황 프로젝터 냉각 중

프로젝터의 전원을 켜려면 리모컨에서 ON 키를 누르거나 제어판에서 전원 키를 누르십시오 . 녹색 프로젝터 전원 켜짐98
