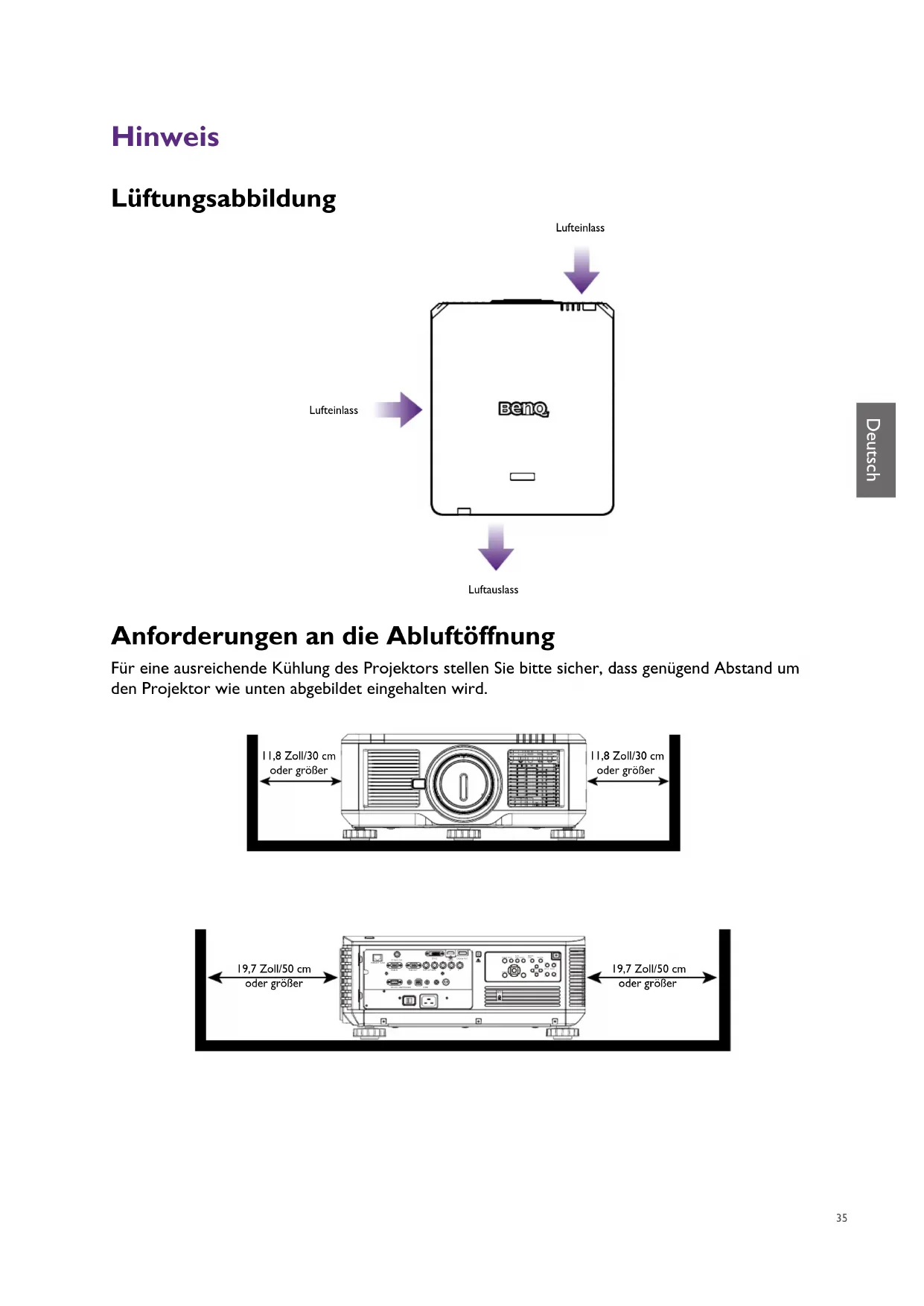

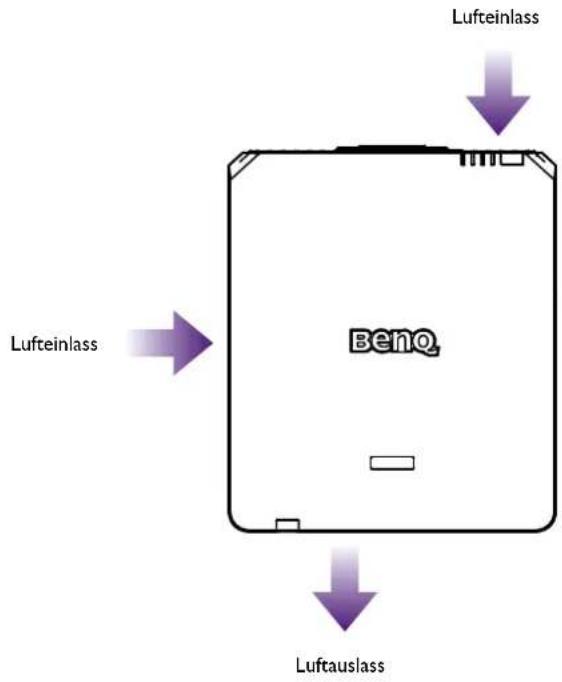

Lüftungsabbildung

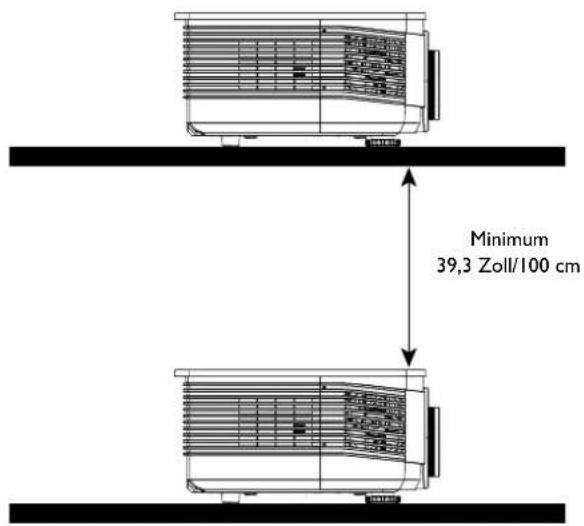

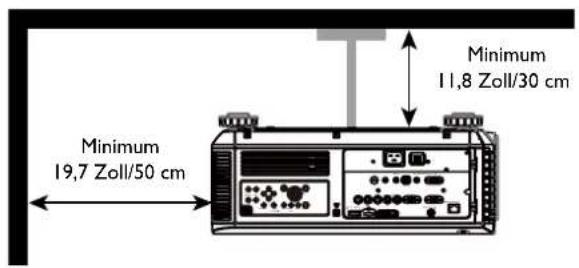

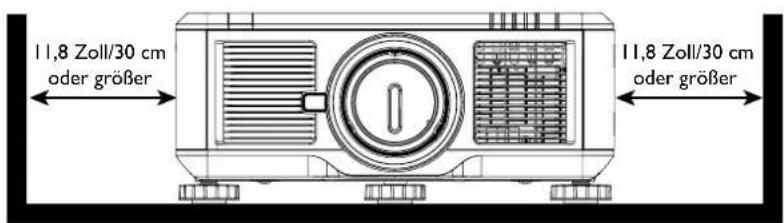

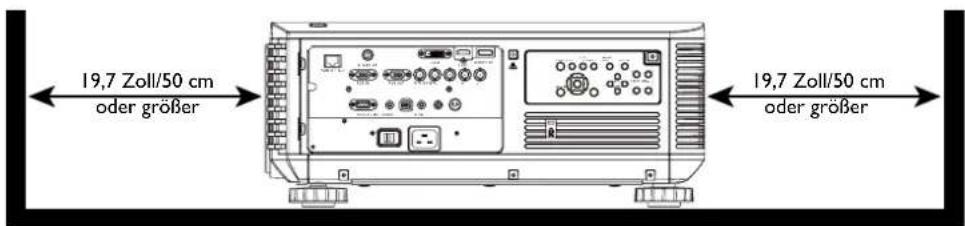

Anforderungen an die Abluftöffnung

Für eine ausreichende Kuhlung des Projektors stellen Sieitte sicher, dass genugend Abstand um den Projektor wie unten abgebildet eingehalten wird.

Spannungsumschalter

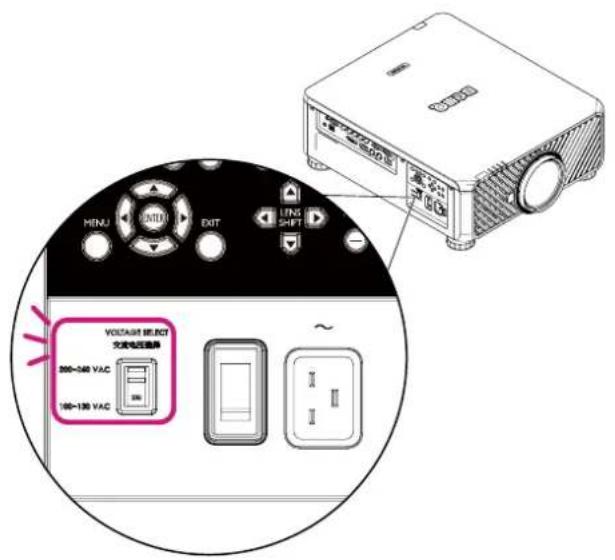

Bitte stellen Sie sicher, dass der Spannungsschalter auf die richtige Spannung in der Region eingestellt wird, in welcher der Projektor verwendet wird.

Hinweis:

Standardinstellung ist 230V.

Achtung während der Installation

• Schalten Sie den Projektor vor dem Austauschen oder Einsetzen der Linse aus. Anderenfalls wird sich der Projektor sofort ohne normales Herunterfahren ausschalten.
• Um eine Beschädigung der DLP-Chips zu vermeiden, richten Sie niemals einen Hochleistungslerstahl in die Projektenslinse.

Produktinformationen

Lieferumfang

Packen Sie den Inhalt vorsichtig aus und prüfen Sie, ob alle der folgenden Teile vorhanden sind. Einige dieser Teile stehen u. U. je nach Lieferort nicht zur Verfügung. Erkundigen Sie sich am Kaufort.

Projektor ohne Objektiv

Fernbedienung ohne AA Batterien

Installationsanleitung

Netzkabel

VGA-Kabel

Kabel fur Kabelfernbedienung

Anti-Diebstahl Schraube

Schutzkappe für Objektivöffnung

Datum des Projekctors

Technische Daten	915
Projektionssystem DLP	Einzel 0,67" WUXGA DMD Chip
Native Auflösung WU	XGA (1920 x 1200)
Helligkeit 10.000 Lumen
Bildformat 16:10
Lichtquelle Laser L	chtquelle
Stromverbrauch 1290	W@100V, 1215W@240V
Abmessungen 583mm	m (L) x 500mm (W) x 211mm (H)
Gewicht 28 kg / 6l	l,7 lbs (ohne Objektiv)
Betriebstemperatur 32°F bis 104°F (0°C bis 40°C)

Hinweis:

Die Helligkeit wird durch ein Standard-Objektiv gefelft. Der Wert variiert je nach installierten Objektiven.
Die Helligeitsausgabe variiert je nach Gerät und Verbrauch.
-itte besuchen Sie die lokale Webseite http://www.beng.com fur das aktuelle Benutzerhandbuch.

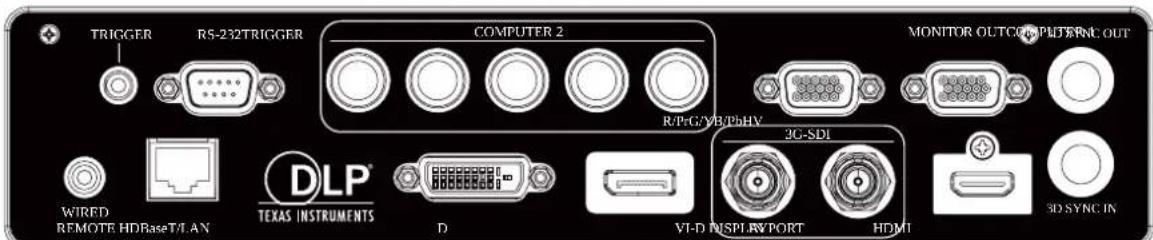

Anschlüsse

HDBaseT/LAN

Für die Verbindung mit RJ45 Cat5/Cat6 Ethernet-Kabeln für den Eingang von unkomprimierten High-Definition Video (HD), Steuerungssignale.

- 3D Sync Out

Verbindung mit 3D IR Synchronisierungssignalsender.

- 3D Sync In

Verbindung mit 3D Synchronisierungsgsagnaleingang.

DVI-D

Verbindung mit DVI-Quelle.

HDMI

Verbindung mit HDMI-Quelle.

- DisplayPort

Verbindung mit einem Gerät oder PC über DisplayPort.

3G-SDI

Verbindung mit 3G-SDI-Quelle.

Computer I

15-Pin VGA Port für Verbindung mit RGB, Component HD Quelle oder PC.

Computer 2 (V, H, B/Pb, G/Y, R/Pr)

Verbindung mit RGB oder YPbPr/YCbCr Ausgangssignal mit BNC Typ Eingangsanschluss.

Monitor Out

Verbindung mit anderen Monitor für gleichzeitige Wiedergabeanzeige.

RS-232

Standard 9-Pin D-Sub Schnittstelle für Verbindung mit PC Steuerungssystem und Projektorwartung.

- TRIGGER

3,5 mm Mini-Kopfhörerbuchse, nutzt 350mA Anzeige-Relais für 12 (+/-1,5) V Ausgang und Kurzschlusssschutz.

Wired Remote

Verbindung fur Eingang von Niles oder Xantech kompatiblen IR Repeater-System.

Hinweis:

Stellen Sie sicher, dass der Port gultig ist, bevor Sie eine Kabel-Fernbedienung anschließen. Die Fernbedienung konnte im Falle eines ungültigen Ports beschädigt werden, z.B. wenn eine Kabel-Fernbedienung an den Auslöser-Ausgang angeschlossen wird.

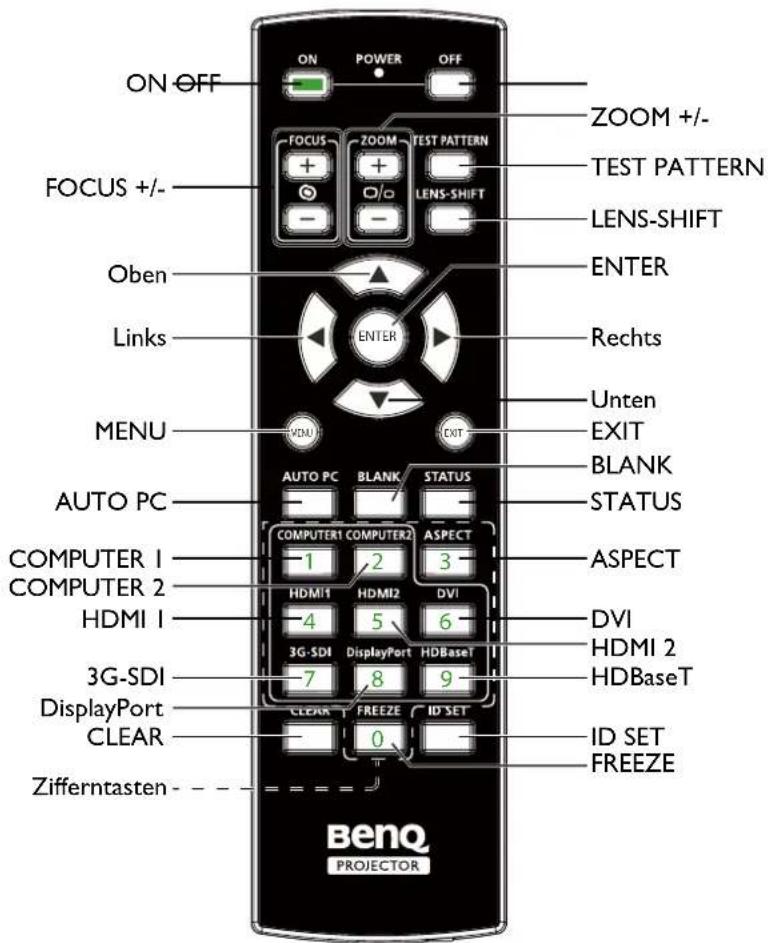

Fernbedienung

Fernbedienung ID Einstellung

Sie konnen die ID der Fernbedienung einstellen, um den Projektor zu steuern.

Stellen Sie die Projektor-ID (von 01 bis 99) mithilfe der OSD-Menus ein. Nach dem Einrichten einer anderen ID wird die Fernbedienung nur noch den entsprechenden Projektor steuern.

Drücken Sie die Tasten ID SET + MENU gleichzeitig 5 Sekunden lang, die Hintergrundbeleuchting der Fernbedienung blinkt einmalig und wechseln dann in den ID-Einstellungen Modus.

Klicken Sie erneut 5 Sekunden lang auf die ID SET + MENU Tasten (Hintergrundbeleuchtung blinkt I mal), um den ID-Einstellungen Modus freizugegeben.

Drücken Sie nach dem Einsatz in den ID-Einstellungen Modus die Taste ID SET 3 Sekunden lang.

Die LED-Leuche der Fernbedienung blinkt und die Hintergrundbeleuchtung leuchtet. Drücken Sie in der Zwischenzeit auf eine Zahl, um die ID der Fernbedienung einzustellen.

Zum Beispiel, um die ID der Fernbedienung auf "01" zu stellen, drücken Sieitte I Sekunde lang die Taste 0 (LED leuchtet dreimal auf, dann erlischt das Licht), dann drucken Sie I Sekunde lang die Taste I (LED blinkt 3 mal, dann erlischt die Hintergrundbeleuchting).

Um die ID der Fernbedienung auf "19" zu stellen, drücken Sieitte I Sekunde lang die Taste I, dann drucken Sie I Sekunde lang die Taste 9.

Installation

Objektiv-Spezifikationen

Modellname	Objektivtyp	BenQ Artikelnummer	Optische Daten	Projekta- verhältnis	Zoomver- hältnis	Gewicht*
LS1ST4	Ultrakurzprojek-tion	5J.JCY37.002 F=	2,0,f=5,64mm 0,38	:1 Fest 2.710g
LS1ST3 Weitwinkel-Fix 5J.JAM3	7.011	F=1,85, f=11,6mm	0,76:1 Fest 91	10g
LS1ST2 Ultraweitwinkel 5J.JAM3	37.061	F=1,96~2,3, f=11,3~14,1mm	0,75~0,93:1 1	125:1 1.280g
LS1ST1 Weitwinkelzoom 5J.JAM	37.021	F=1,85~2,5, f=18,7~26,5mm	1,25~1,79:1 1	141:1 1.090g
LS1SD Standard 5J.JAM37.001		F=1,7~1,9, f=26~34mm	1,73~2,27:1 1	13:1 820g
LS1LT1 Halblang 5J.JAM37.051		F=1,86~2,48, f=32,9~54,2mm	2,22~3,67:1 1	165:1 950g
LS1LT2 Langer Zoom 1 5J.JAM3	37.031	F=1,85~2,41, f=52,8~79,1mm	3,58~5,38:1 1	15:1 1.020g
LS1LT3 Langer Zoom 2 5J.JAM3	37.041	F=1,85~2,48, f=78,5~121,9mm	5,31~8,26:1 1	155:1 1.350g

Hinweis:

Die in der obigen Tabelle angegebenen Werte sind Durchschnittswerte und können je nach Modell variieren.

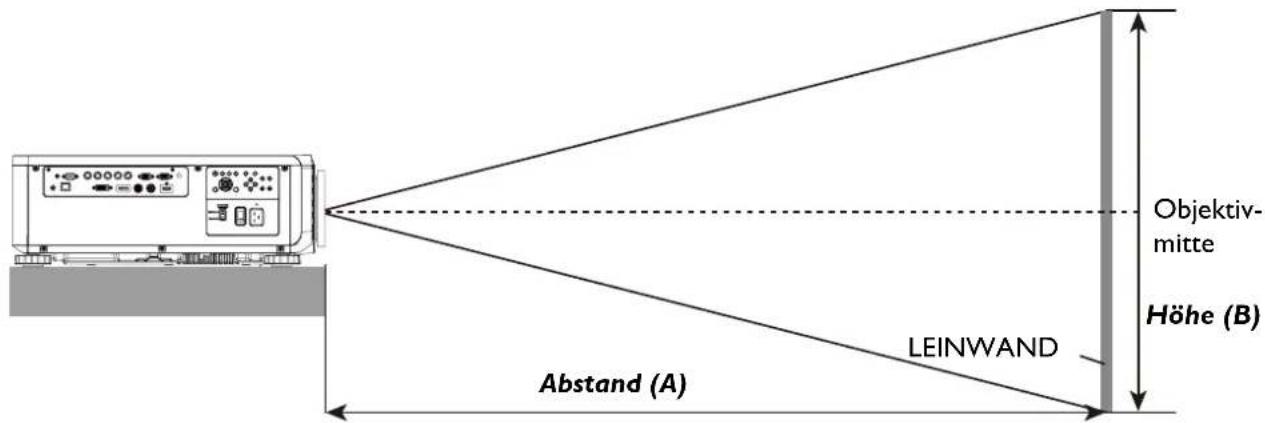

Projektionstabelle

Weitwinkel-Fixobjektiv, Weitwinkel-Zoomobjektiv, STD-Objektiv, Halblanges Zoom I, Langes Zoom I Objektiv, Langes Zoom 2 Objektiv, Ultraweitwinkel-Zoomobjektiv

LU9915

Leinwandgröße						J.JAM37.021 5J.JAM37.001 5J.JAM37.051
						Weitwinkel-Fixobjektiv			Weitwinkel-Zoomobjektiv STD			-Objektiv Halblanges Zoom 1
Diagonal Breite Höhe (B) Absand (A)
						Fest Weitvinkel Tele Weitvinkel Tele Weitv						nkel Tele
(Zoll)	m)	(Zoll)	(m)	(Zoll)	(m)	(Zoll)	(m)	(Zoll)	(m)	(Zoll)	(m)	Zoll)	(m)
40	1,02	34	0,86	21	0,54	25,1	0,64	41,4	1,05	59,9	1,52	57,2	1,45	75,8	1,93	73,6	1,87	124,1	3,15
50	1,27	42	1,08	26	0,67	31,8	0,81	52,3	1,33	75,4	1,92	72,1	1,83	95,5	2,42	92,9	2,36	155,9	3,96
60	1,52	51	1,29	32	0,81	38,5	0,98	63,1	1,60	90,9	2,31	87,1	2,21	115,1	2,92	112,1	2,85	187,8	4,77
80	2,03	68	1,72	42	1,08	52,0	1,32	84,9	2,16	121,8	3,09	117,0	2,97	154,3	3,92	150,5	3,82	251,4	6,39
100	2,54	85	2,15	53	1,35	65,5	1,66	106,6	2,71	152,7	3,88	147,0	3,73	193,5	4,92	188,9	4,80	315,0	8,00
120	3,05	102	2,58	64	1,62	78,9	2,01	128,4	3,26	183,6	4,66	176,9	4,49	232,8	5,91	227,6	5,78	378,6	9,62
150	3,81	127	3,23	79	2,02	99,1	2,52	161,0	4,09	230,0	5,84	221,8	5,63	291,6	7,41	285,0	7,24	474,1	12,04
180	4,57	153	3,88	95	2,42	119,3	3,03	193,6	4,92	276,4	7,02	266,7	6,77	350,5	8,90	342,6	8,70	569,5	14,47
200	5,08	170	4,31	106	2,69	132,8	3,37	215,3	5,47	307,3	7,81	296,6	7,53	389,7	9,90	381,0	9,68	633,1	16,08
300	7,62	254	6,46	159	4,04	200,1	5,08	324,0	8,23	461,9	11,73	446,3	11,34	585,9	14,9	573,2	14,56	951,2	24,16
400	10,16	339	8,62	212	5,38	267,4	6,79	432,7	10,99	616,6	15,66	595,9	15,14	782,3	19,87	765,3	19,44	1269,7	32,25
500	12,70	424	10,77	265	6,73	334,8	8,50	541,5	13,75	771,2	19,59	745,6	18,94	978,3	24,85	957,4	24,32	1587,8	40,33

Leinwandgroße						5J.JAM37.031				5J.JAM37.041				5J.JAM37.061
						Langes Zoom 1 Objektiv				Langes Zoom 2 Objektiv				Ultraweitwinkel-Zoomobjektiv
Diagonal Breite Höhe (B)						Abstand (A)
						Weitwinkel		Tele		Weitwinkel		Tele		Weitwinkel		Tele
(Zoll)	(m)	(Zoll)	(m)	(Zoll)	(m)	(Zoll)	(m)	(Zoll)	(m)	(Zoll)	(m)	(Zoll)	(m)	(Zoll)	(m)	(Zoll)	(m)
40	1,02	34	0,86	21	0,54	118,7	3,01	181,0	4,60	173,9	4,42	277,7	7,05	24,5	0,62	31,1	0,79
50	1,27	42	1,08	26	0,67	149,7	3,80	227,6	5,78	220,2	5,59	350,0	8,89	31,1	0,79	39,2	1,00
60	1,52	51	1,29	32	0,81	180,7	4,59	274,1	6,96	266,6	6,77	422,3	10,73	37,6	0,96	47,4	1,20
80	2,03	68	1,72	42	1,08	242,7	6,16	367,3	9,33	359,4	9,13	567,0	14,40	50,8	1,29	63,8	1,62
100	2,54	85	2,15	53	1,35	304,3	7,73	460,4	11,70	452,1	11,48	711,6	18,07	63,9	1,62	80,2	2,04
120	3,05	102	2,58	64	1,62	366,7	9,31	553,6	14,06	544,9	13,84	856,2	21,75	77,1	1,96	96,6	2,45
150	3,81	127	3,23	79	2,02	459,4	11,67	693,3	17,61	684,0	17,37	1073,1	27,26	96,8	2,46	121,1	3,08
180	4,57	153	3,88	95	2,42	552,4	14,03	833,0	21,16	823,1	20,91	1290,1	32,77	116,5	2,96	145,7	3,70
200	5,08	170	4,31	106	2,69	614,7	15,6	926,4	23,53	915,9	23,26	1434,7	36,44	129,7	3,29	162,1	4,12
300	7,62	254	6,46	159	4,04	924,0	23,47	1392,1	35,36	1379,6	35,04	2157,8	54,81	195,4	4,96	244,0	6,20
400	10,16	339	8,62	212	5,38	1233,9	31,34	1857,9	47,19	1843,3	46,82	2880,9	73,18	261,2	6,63	325,9	8,28
500	12,70	424	10,77	265	6,73	1543,7	39,21	2323,6	59,02	2307,1	58,60	3604,0	91,54	326,9	8,30	407,7	10,36

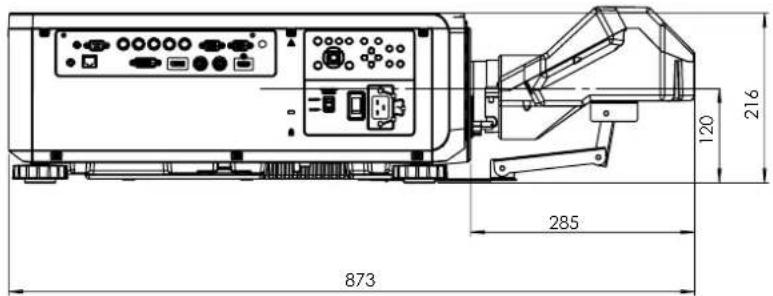

Ultrakurzprojektion

LI: Leinwand zum Punkt des Spiegels
L2: Leinwand zu Projektorvorderseite
L3: Leinwand zu Projektorrückseite
Hl: Leinwandunterseite zu Projektoroberseite
H2: Leinwandunterseite zu Projektorunterseite

Leinwandgroße
						Ultrakurzprojektion
Diagonal Breite	Höhe H1	H2 L1 L2	L3
Zoll mm	Zoll mm	Zoll mm	Zoll mm Zoll mm	mm Zoll mm	mm Zoll mm	Zoll mm
100 25	40 85	216	53 1355	19 485	28	701 33 849	22 564	-1	-24
120 30	48 102	25	99 64	1627	23 596	32	812	39	1000	28	715	5	127
150 38	10 128	32	47	80	2032	30	763	39	979	48	127	37	942	14
200 50	80 170	43	30	107	271	141	1041	49	1257	63	1606	52	1321	29
250 63	50 213	54	15	133	339	1	52	1320	60	1536	78	1984	67	111
300 76	20 256	65	00	160	407	1	63	1598	71	1814	93	2362	82	2077
350 88	90 299	75	35	187	475	2	74	1877	82	2093	108	2741	97	2456

Hinweis:

• Für weitere visualisierte Anleitungen besuchen Sieitte die BenQ Rechner Website http://projectorcalculator.benq.com/.
• Eine prazise Installation sollte bevorzugt von einem Fachmann vorgenommen werden. Kontaktieren Sie ihren Handler, um weitere Informationen zu erhalten.
• Wenn das UST-Objektiv am Projektor installiert ist, empfeht es sich, die Schraube am Stativsatz zu losen und den Arm vor der Einstellung beweglich zu machen.
  Das Benutzerhandbuch fur die Installation des UST-Objektivs ist auf der lokalen BenQ-Websitese erhältlich.

Linsenverschiebung

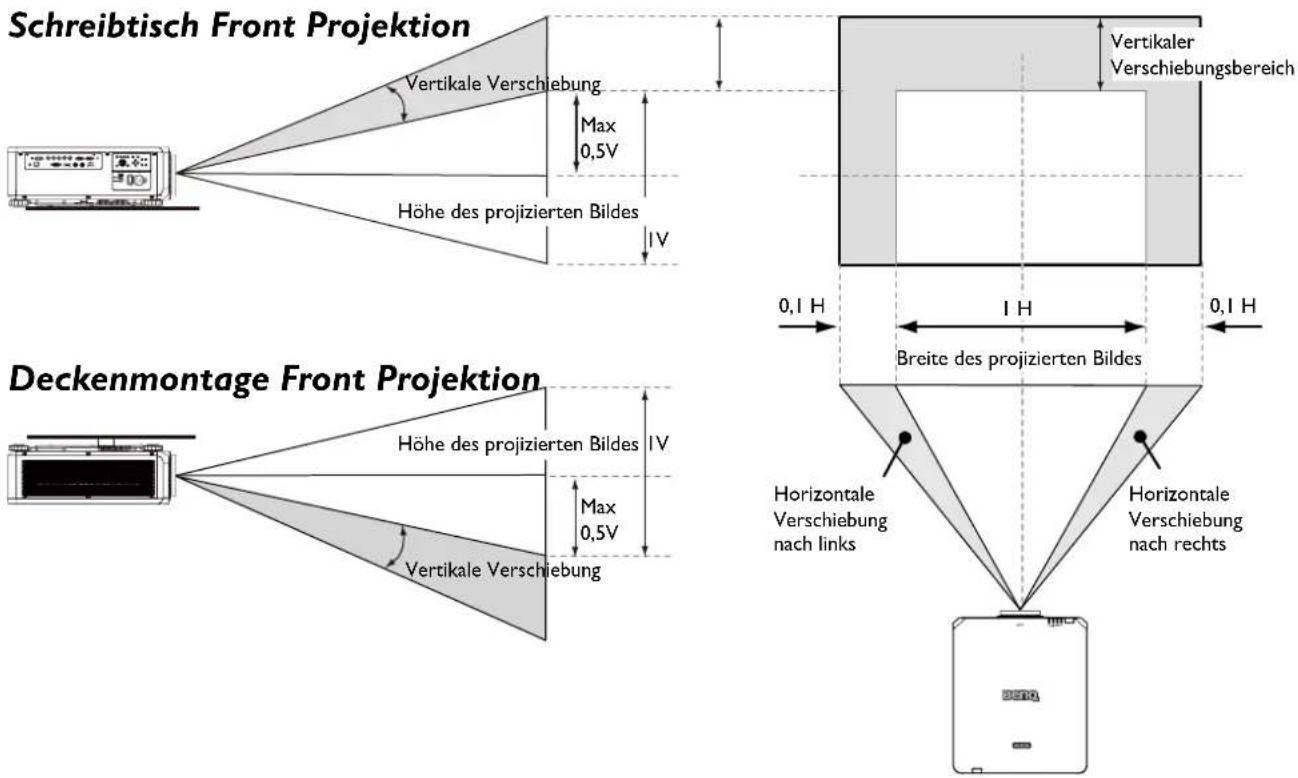

Einstellbereich der Linsenverschiebung

Der Einstellbereich für die Linsenverschiebung ist unter tabellarisch aufgelistet und hangt von den beschriebenen Bedingungen ab.

Modellname	Objektivtyp	BenQ Artikelnummer	Bereich der Linsenverschiebung
LS1ST4 Ultrakurzprojektion 5J.JCY37.001		-3% ~ +7% Vertical; -5% ~ +5% Horizontal (Zentrale Position bei 56,5%)
LS1ST3 Weitwinkel-Fix 5J.JAM37.011 KA
LS1ST2 Ultraweitwinkel 5J.JAM37.061 0 ~ +50% Vertical;		-6,7% ~ +6,7% Horizontal
LS1ST1 Weitwinkelzoom 5J.JAM37.021 0 ~ +50% Vertical;		-10% ~ +10% Horizontal
LS1SD Standard 5J.JAM37.001 0 ~ +50% Vertical; -10%		+10% Horizontal
LS1LT1 Halblang 5J.JAM37.051 0 ~ +50% Vertical; -10%		~ +10% Horizontal
LS1LT2 Langer Zoom 1 5J.JAM37.031 0 ~ +50% Vertical;		-10% ~ +10% Horizontal
LS1LT3 Langer Zoom 2 5J.JAM37.041 0 ~ +50% Vertical;		-10% ~ +10% Horizontal

Hinweis:

Die oben stehenden Zeichnungen gelten nur für das Standardobjektiv.

Installationsposition

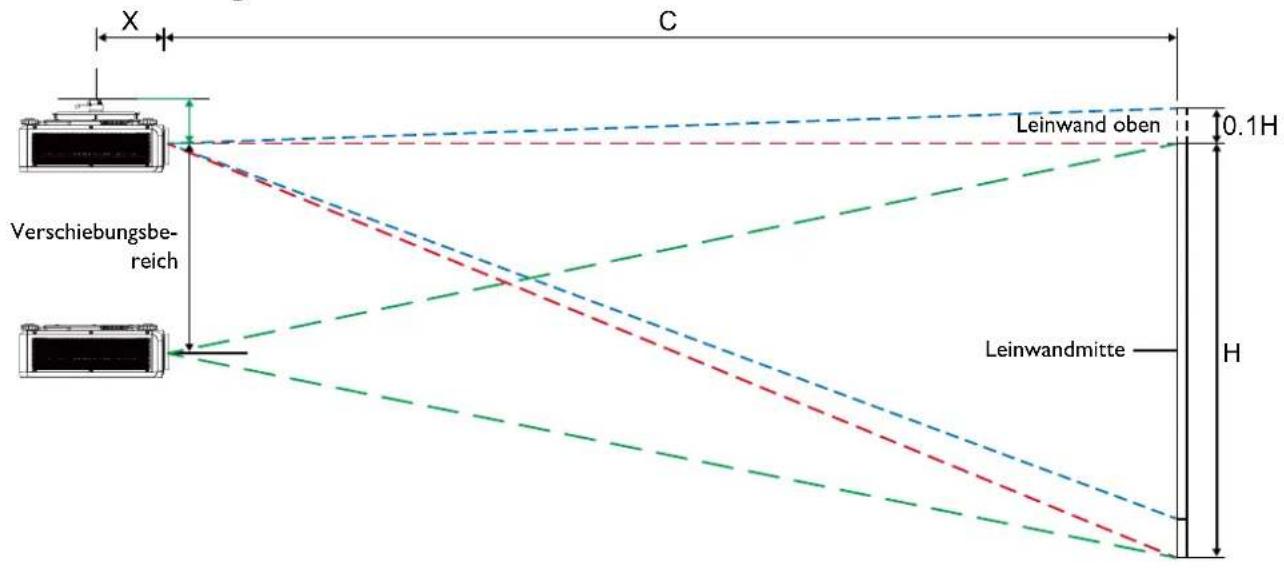

Deckemontage

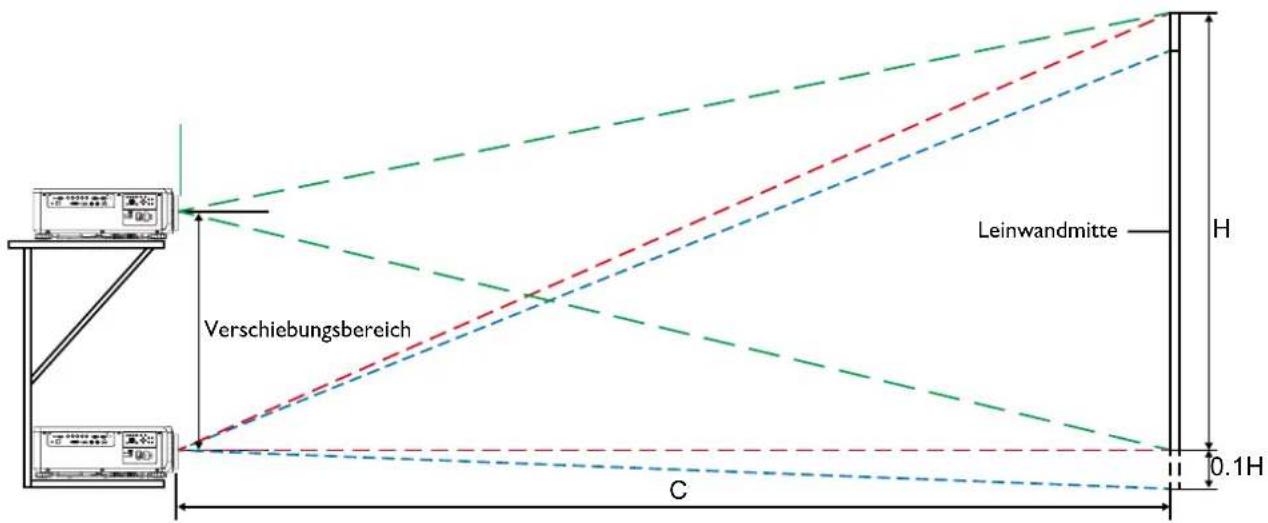

Schreibtischinstallation

Hinweis:

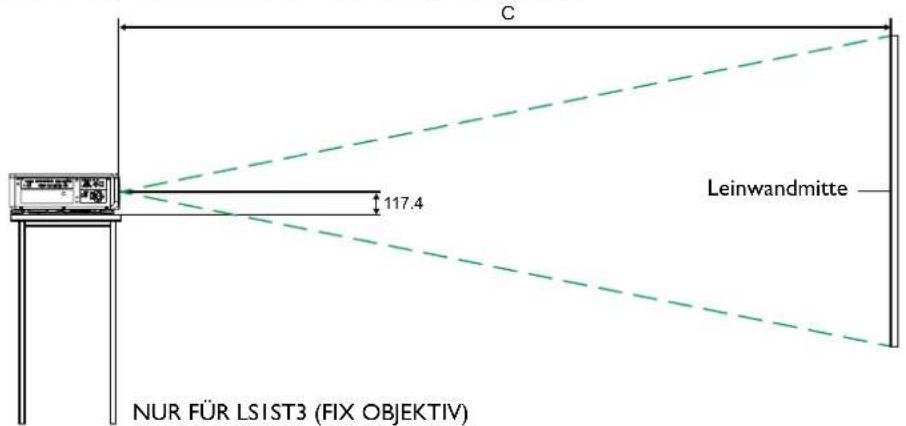

Die Funktion Linsenverschiebung ist bei LS1ST3 (Fix Objektiv) nicht verfügbar. Dieses Objektiv sollte für "Null Grad"/"Kein Versatz" Anwendungen verwendet werden. Siehe unter:

Abmessungen

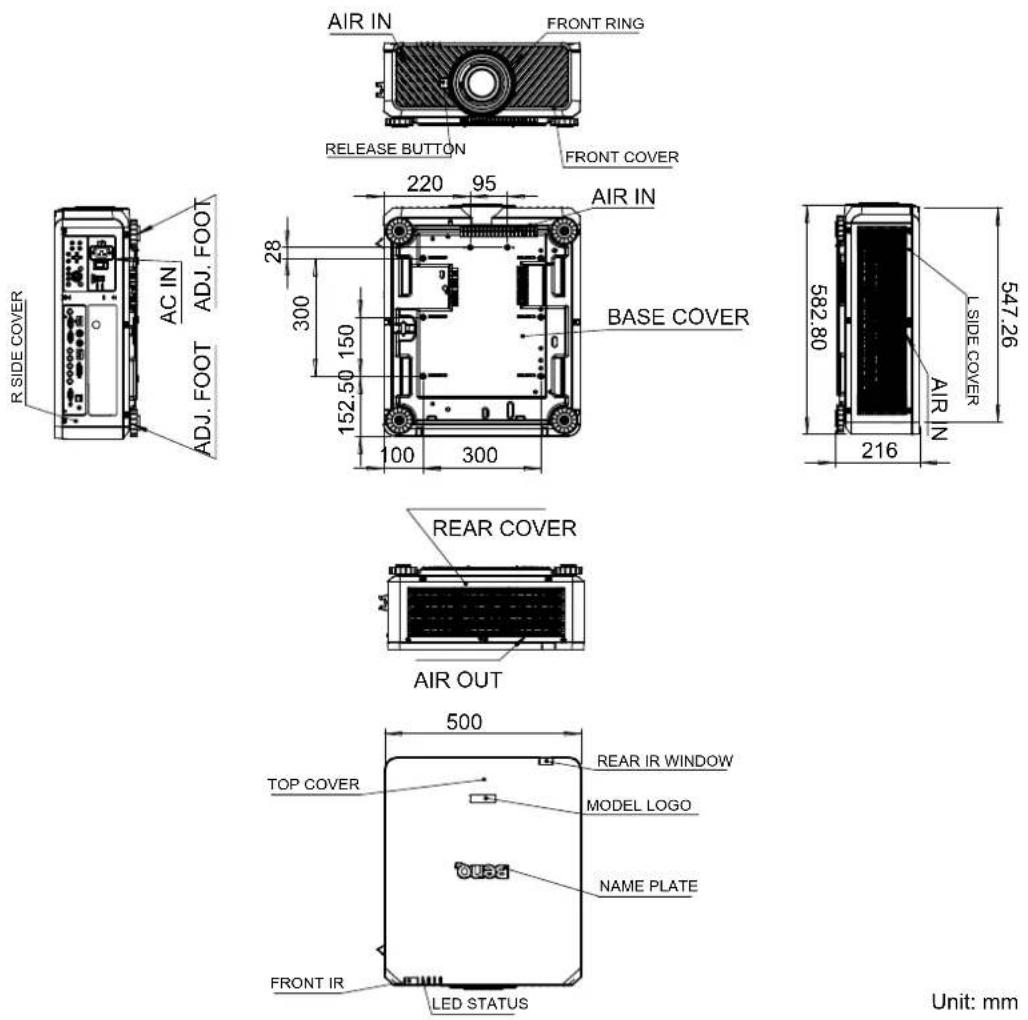

Gehäuseabmessungen

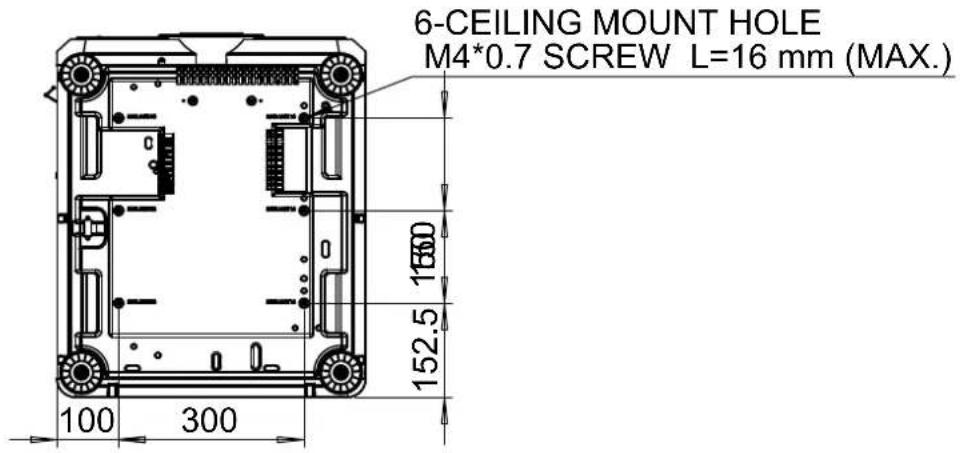

Abmessungen der Bohrungen für Deckenmontage

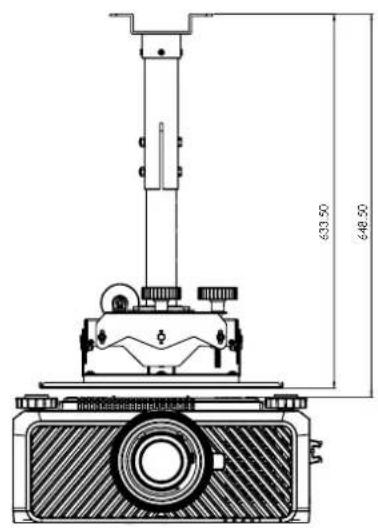

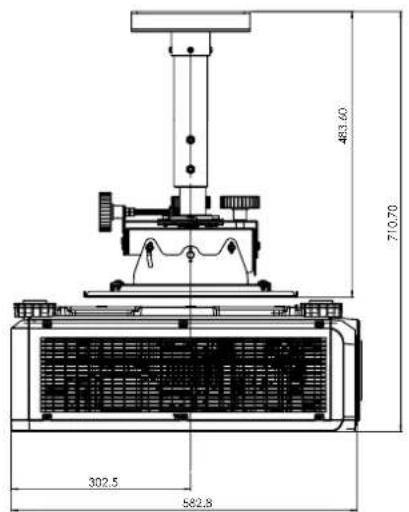

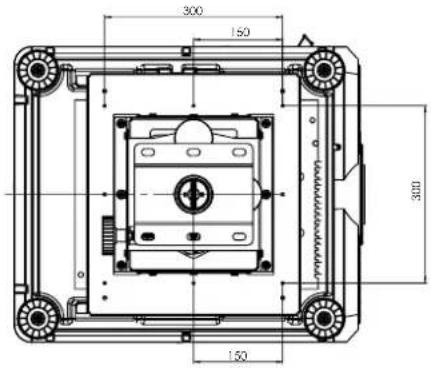

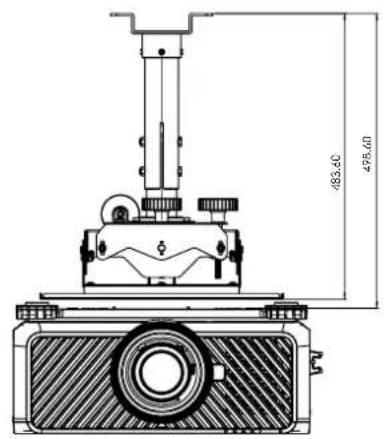

Deckenhalterung Abmessung (CMG6)

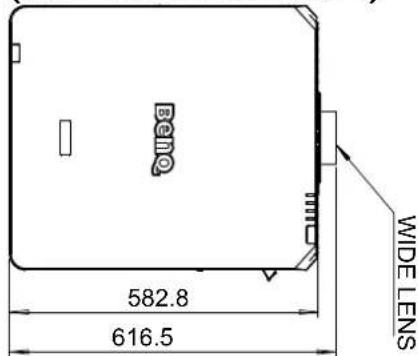

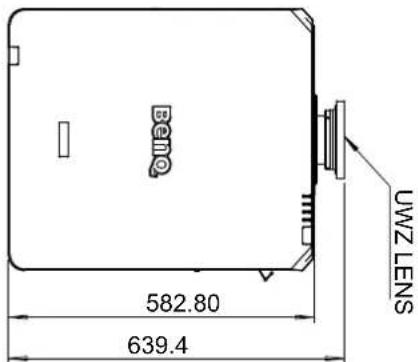

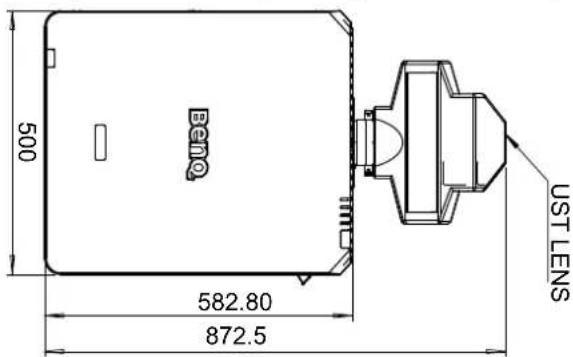

Optionale Objektivabmessungen

Optionales Objektiv (UST: LSIST4)

Optionales Objektiv (UWZ: LSIST2)

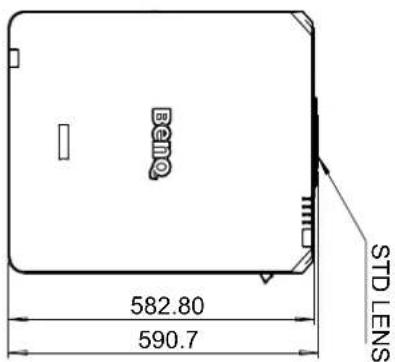

Optionales Objektiv (STD: LSISD)

Optionales Objektiv (LANGI: LSILT2)

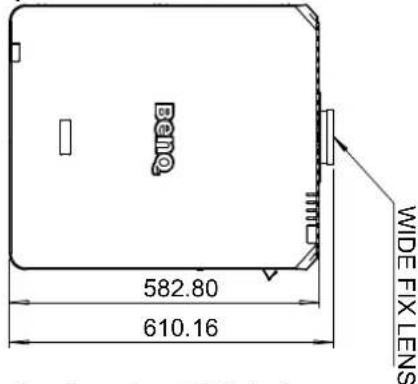

Optionales Objektiv (WEITWINKEL-FIX: LSIST3)

Optionales Objektiv (WEITWINKEL: LSISTI)

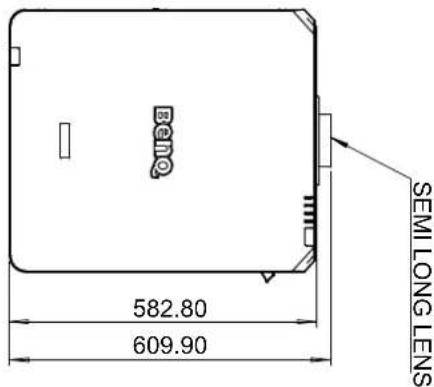

Optionales Objektiv (HALB: LSILT1)

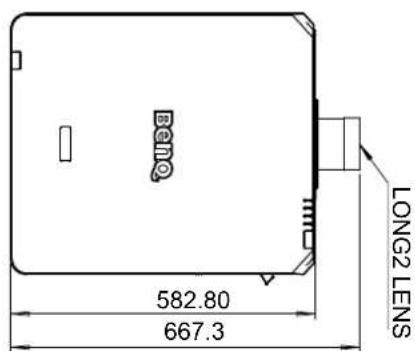

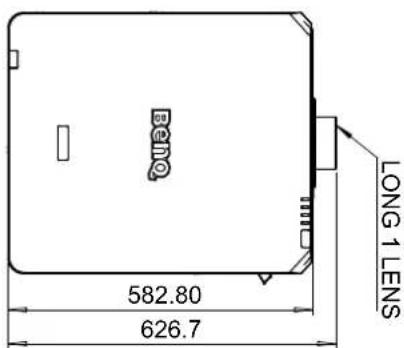

Optionales Objektiv (LANG2: LSILT3)

LED Anzeige

Anzeigemeldungen

Verschiedene Anzeigemeldungen werden vom Projektor verwendet, um den Anwender über Probleme bei der Einrichtung oder Systemfehlern zu informieren. Die LEDs an der Oberseite des Projektors sind unter abgebildet.

TEMP

LIGHT
SOURCE

STATUS
POWER

TEMPLED

LED Anzeige Projektor Status		Hinweise zur Bedienung
Aus Normal Status
Blinkend Rot		Temperaturlimit überschritten Fehler	Kontaktieren Sie ihren Händler oder den Kundendienst.

LIGHT SOURCE (LICHTQUEILLE) LED

LED Anzeige Projektor Status		Hinweise zur Bedienung
Aus Lichtquelle ist aus
Blinkend	Grün Projektor	wird gestartet
	Rot (Interval Vall von 6)	Lichtquelle ist am Ende der Lebensdauer	Bitte rufen Sie den lokalen Kundendienst an.
Ein	Rot Lichtquelle	Problemitte rufen Sie den lokalen Kundendienst an.
	Grün Lichtquelle	ist an

STATUS LED Anzeige

LED Anzeige Projektor Status		Hinweise zur Bedienung
Aus Normal
Blinkend	Rot (ein Mal) Sicherheitschalterfehler	Bitte überprüfen, ob die obere Abdeckung richtig angebracht oder das Objektiv installiert ist oder nicht. Wenn das Problem weiterhin besteht, rufen Sie den lokalen Kundendienst an.
	Rot (vier Mal) Lüfterfehler Rufen Sie den lokalen Kundendienst an.
Leuchtet Rot System	mfehler Rufen Sie den lokalen Kundendienst an.

POWER (STROM) LED Anzeige

LED Anzeige Projektor Status		Hinweise zur Bedienung
Aus		Gerät am Netzschalter ausgeschelt	Überprüfen Sie die Stromquelle und schalten Sie den Projektor ein.
Blinkend	Grün	Der Projektor kann eingescheltet werden	Warten Sie, bis der Projektor mit der Projektion beginnnt.
	Orange Der Projektor kühlt ab
Leuchtet	Rot Standby-Modus	Drücken Sie auf die ON Taste auf der Fernbedienung oder auf die Ein/Aus-Taste des Bedienfels, um den Projektor einzuschalten.
	Grün Projektor	eingescheltet
