Produkttyp	4K UHD Videoprojektor
Native Auflösung	3840 x 2160 Pixel
Helligkeit	2000 ANSI Lumen
Kontrastverhältnis	100.000:1
Lampenlebensdauer	4000 Stunden (Normalmodus), 10.000 Stunden (Eco-Modus)
Projektionsverhältnis	1,36 bis 2,18:1
Zoom	1,3x optisch
Trapezkorrektur	Vertikal ±30°, Horizontal ±30°
Lens Shift	Vertikal ±60%, Horizontal ±23%
Abmessungen (L x T x H)	411 x 286 x 124 mm
Gewicht	4,2 kg
Stromversorgung	100-240 V AC, 50/60 Hz
Stromverbrauch	330 W max
Anschlüsse	HDMI (2 Eingänge), USB-A, RS-232, Composite-Video, S-Video
HDR-Funktionen	HDR10, HLG
3D-Unterstützung	Ja, über HDMI 1.4a
Deckenmontage	Kompatibel mit BenQ-Halterung (max. 30 kg Belastung)
Wartung	Reinigung des Luftfilters alle 500 Stunden
Sicherheit	Kensington-Schloss, Bildschirm-Passwort
Lieferumfang	Projektor, Fernbedienung, Netzkabel, Anleitung zur Deckenmontage
Garantie	2 Jahre Teile und Arbeit

Häufig gestellte Fragen - HT8050 BENQ

Was ist die native Auflösung des BenQ HT8050?

Die native Auflösung beträgt 3840 x 2160 Pixel (4K UHD).

Wie schwer ist der Projektor?

Der Projektor wiegt etwa 4,2 kg ohne Montagehalterung.

Wie lange ist die Lampenlebensdauer?

Die Lampe hält bis zu 4000 Stunden im Normalmodus und 10.000 Stunden im Eco-Modus.

Unterstützt der Projektor HDR?

Ja, er unterstützt HDR10 und HLG für Bilder mit hohem Dynamikumfang.

Wie hoch ist die maximale Leistungsaufnahme?

Die maximale Leistungsaufnahme beträgt 330 W im Betrieb.

Wie reinige ich den Luftfilter?

Entfernen Sie den Luftfilter an der Seite des Projektors und reinigen Sie ihn mit einem Staubsauger oder mit lauwarmem Wasser. Lassen Sie ihn vollständig trocknen, bevor Sie ihn wieder einsetzen.

Welche Videoanschlüsse sind verfügbar?

Der Projektor verfügt über zwei HDMI-Eingänge, einen Composite-Video-Eingang, einen S-Video-Eingang und einen USB-A-Anschluss.

Ist die Deckenhalterung im Lieferumfang enthalten?

Nein, die Deckenhalterung wird separat verkauft. Die Montageanleitung ist im Lieferumfang enthalten.

Wie stelle ich den Projektionswinkel ein?

Verwenden Sie die verstellbaren Füße an der Rückseite des Projektors oder die Halterung, die eine Neigung von +/-20° ermöglicht.

Welche Garantie hat der Projektor?

Der BenQ HT8050 hat eine Garantie von 2 Jahren auf Teile und Arbeit.

BEDIENUNGSANLEITUNG HT8050 BENQ

Anleitung zur Deckemontage des digitalen Projekctors

1.itte lessen Sie die Anweisungen in dieser Anleitung aufmerksam durch und halten Sie sich stets darüber. lewahren Sie die Anleitung auf, damit Sie später darin nachlesen konnen.
2. Die BenQ Corporation haftet nicht bei Schäden oder Verletzungen, die durch falsche Installation entstehen.
3. Die Deckenhalterung wurde so entwickelt, das sie besonderss leicht angebracht und abgenommen werden kann. Die BenQ Corporation haftet nicht bei Schäden oder Verletzungen, die durch menschliche Eingriffe oder durch Naturkatastrophen verursacht werden; beispielsweise Erdbeben oder Stürme.
4. Die Projektorhalterungarfur von professionellen Fachkräften installiert werden.
5. Bei der Installation und beim Abnehmer der Halterung sind mindestens zwei Personen erforderlich, damit es nicht zu Verletzungen und nicht zu Sachschäden durch schwere, fallende Gegenstände kommt.
6. Prufen Sie den Installationsort vor der Installation der Halterung grundlich:
- Meiden Sie Stellen, an denen hohe Temperaturen herschen und/oder an denen es feucht ist. Nicht in der Nähe von Klimaanlagen oder
- Luftungsöffnungen, nicht an staubigen oder fertigen Stellen installieren.
- Das Produkt darf nur an horizontalen Decken installiert werden.
- Nicht an Stellen installmenten, an denen das Produkt Vibrationen oder Stößen ausgesetzt wird.
7. Auf ausreichenden Freiraum rund um den Projektor achten, damit die Belüftung nicht behindert wird.
8. Aus Sicherheitsgründen Aufbau der Decke untersuchen und eine besonder robuste Stelle wahren, damit es nicht zu Unfallen kommt.
9. Die Decke muss mit dem mindestens vierfachen Gesamtgewicht der Projektor-Halterung-Kombination belastet werden konnen und auch den bei Naturkatastrophen wie Erdbeben entstehenden Vibrationen und Kräften standhalten konnen.
10. Tauschen Sie keinerlei Teile aus, verwenden Sie keine beschädigten Teile.
Bitte wenden Sie sich bei Fragen an ihren Handler.
11.Ziehen Sie Schrauben fest, jedoch nicht übermäßig stark an - andernfalls konnen Schrauben abreiben oder Gewinde beschädigt werden.
12.Die Halterung kann mit bis zu 30kg belastet werden.
13. Bringen Sie keinerlei weiteren Gegenstände zusätzlich zum Projektor an der Halterung an. Sorgen Sie dazu, dass auch andere Personen keine zusätzlichen Gegenstände an der Halterung anbringen oder davon hangen.
14.itte bedenken Sie, dass die Bohrlocher der Deckenhalterung auch nach dem Entfernen der Halterung in der Decke verbleiben. Bei längerem Einsatz konnen Spuren an der Decke verbleiben.
15.Die Projektorhalterung ist mit einer 5-jährigen Garantie abgesichert; weitere beteiligte Komponenten wie Oberfläche und Aufbau der Decke/Wand entziehen sich der Kontrolle durch den Hersteller.
16. Bei Unterschieden zwischen der englishen und deutschen Version dieser Dokumente gilt die Englische Fassung.

Technische Daten

Material	Stahl/Aluminiumlegierung
Gewicht	3.39kg
Länge	98, 372,8~547,8 (in Einheiten von 25 mm)
Drehwinkel	360°
Neigungswinkel	+/-20°
Belastbarkeit	30kg
Schrauben	M4,M6

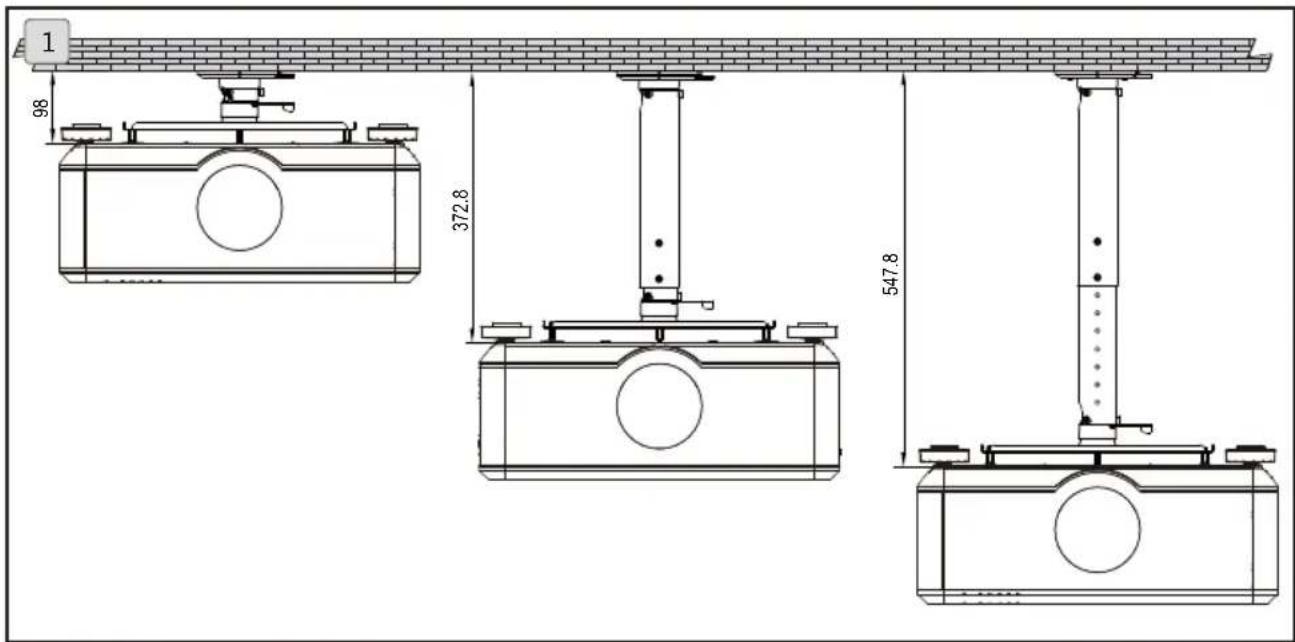

Lange

1. Variable Länge zwischen 98 mm und 547,8 mm (in Einheiten von 25 mm).

Einstellungswinkel

1. Neigungswinkel zwischen -20^ und +20^

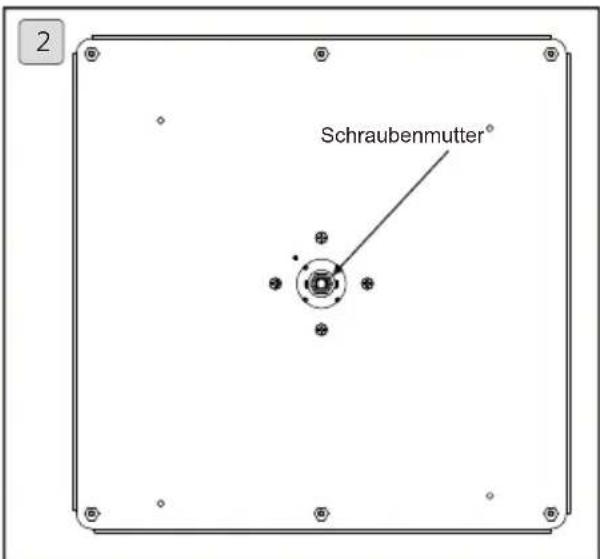

2. Die Schraubenmutter dient zur Einstellung des Spiels im Projektorwinkel.

Beauftragen Sie einen qualifizierten Techniker mit der Justierung der Schraubenmuttern.

Zubehörset

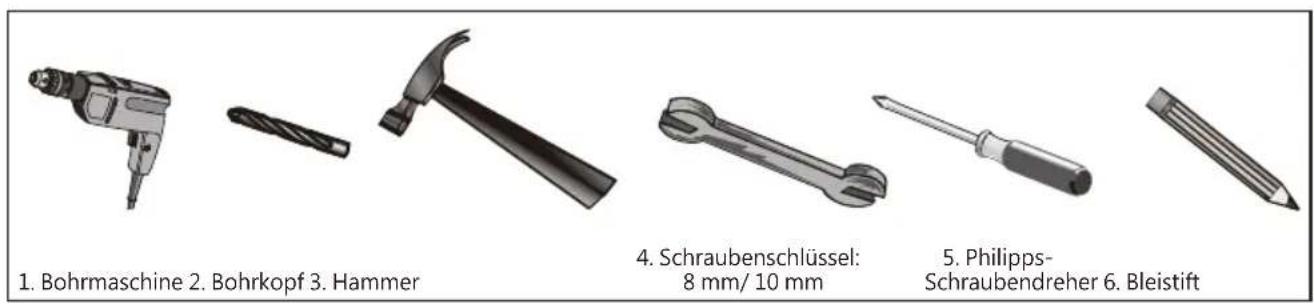

Für Montage benötigte Werkzeuge
Bohrstelle

Besuchen Sieitte die Website www.benq.com

Montageschritte

1.Befestigen Sle die Hangevormlichtung an ihrer Decke

1-A. Ziehen Sie die Kunststoffabdeckung nach rechts und links auf. Halten Sie die Deckenhalterung (A) nahe der Zielstelle an ihrer Decke. Markieren Sie das Halterungsloch mit dem Bleistift. Bohren Sie Locher mit einem Durchmesser x einer Tiefe von 10 mm (0,39 Zoll) x 55 mm (2,17 Zoll) bei einer Betondecke und 4,5 mm (0,17 Zoll) x 55 mm (2,17 Zoll) bei einer Holzdecke an den markierten Stellen. Schlagen Sie die Kunststoff-Dehnstiftschaube (I) mit einem Hammer in das Loch und die Schneidschaube (J) in die Stiftschaube und decken Sie dann das Loch mit einer Kunststoffkappe ab

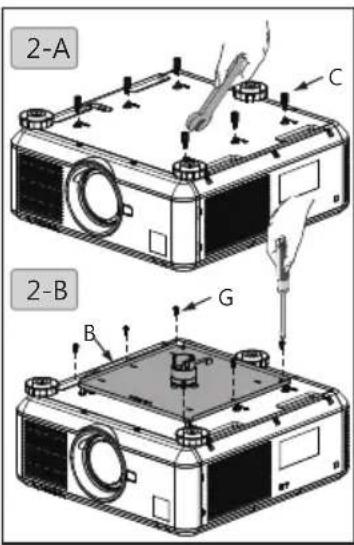

2. Befestgen Sieden Projektorhalter am Projektor

2-A. Montieren Sie die Sechskantstiftschaube (M4xL12) (C) mit dem 8 mm Schraubenschlussel an Ihrhem Projektor
2-B. Montieren Sie den Projektoralter (B) durch Verriegeln der Schrauben mit Unterlegscheiben (G) mit dem Philipps-Schraubendreher an Ihr Projektor

3. Legen Sie die Länge des Projektorhalters fest

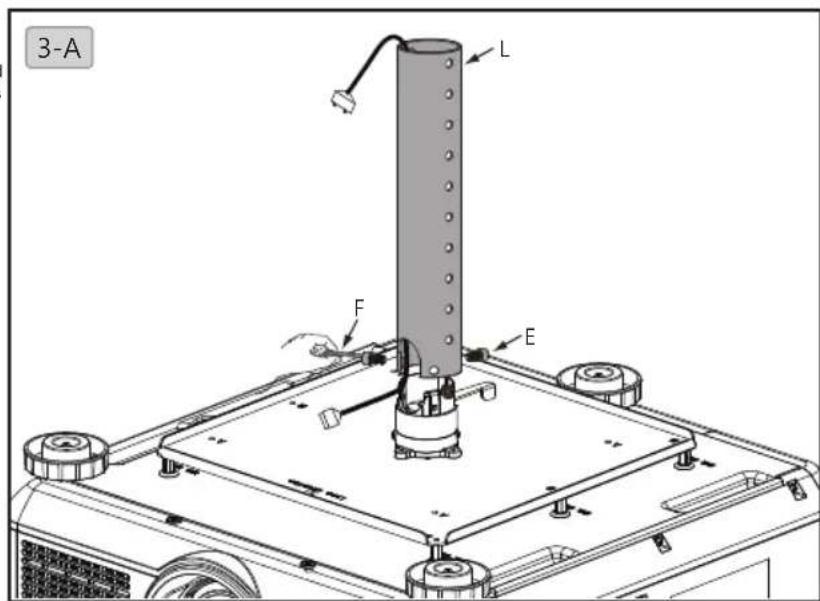

3-A. Die Länge des Projektoralters ist zwischen 372,8 mm und 547,8 mm einstellbar. Führen Sie das Netzkabel durch das Innenrohr (L) und befestigen Sie das Rohr mit der Sechskantschraube (M6xL12) (E) und dem 5 mm Sechskantschlüssel (F) am Projektoralfter

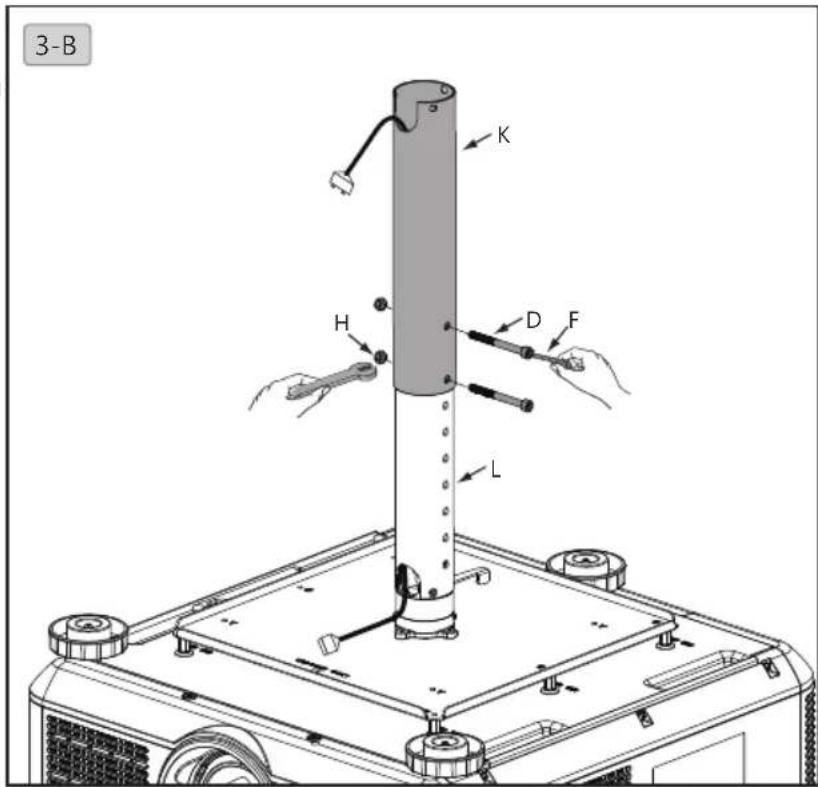

3-B. Ziehen Sie das Netzkabel aus dem Außenrohr (K) hersaus und verbinden Sie es mit ihrem Projektor. Fugen Sie das Innenrohr (Lund Projektor) und das Außenrohr (K) mit 10 mm und 5 mm Schraubenschlusseln, (F) Bolzen (D) und Schraubenmuttern (H) zusammen

Montageschritte

3-C. Fixieren Sie internes und externes Rohr (K + L) und Deckenhalterung (A) mit den Sechskantschrauben (M6 x L12) (E).
3-D. Projektoränge auf 98 mm einstellen Verwendungen Sie die internen Sechskantischrauben (M6XL12) (E), um Deckenbefestigung (A) und Projektorbefestigung zu fixieren.

Upson

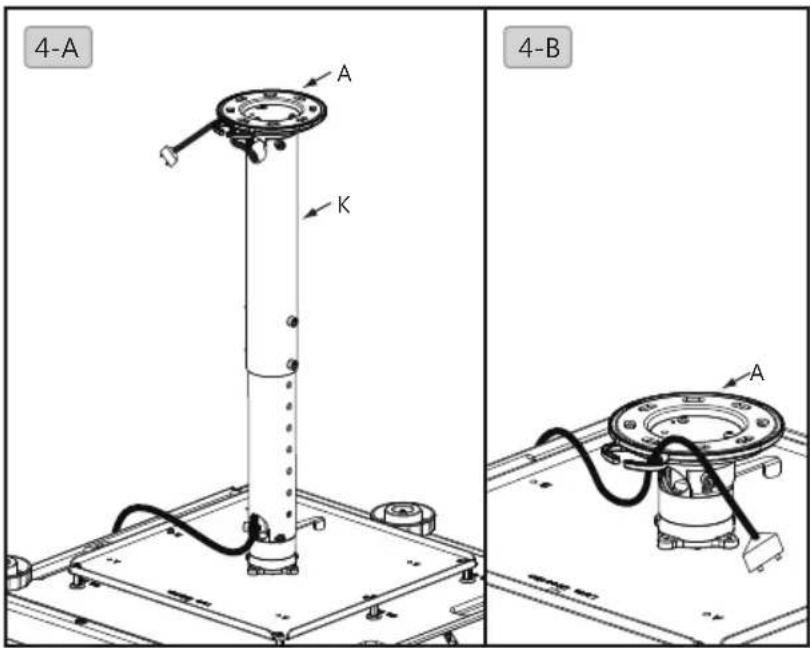

4.Kabelfhrung

4-A. Ziehen Sie das Netzkabel oben aus dem externen Rohr (N), fixieren Sie das Kabel an der Deckenhalterung (A).
4-B. Führer Sie das Kabel zur Stromversorgung durch die Deckenbefestigung (A).

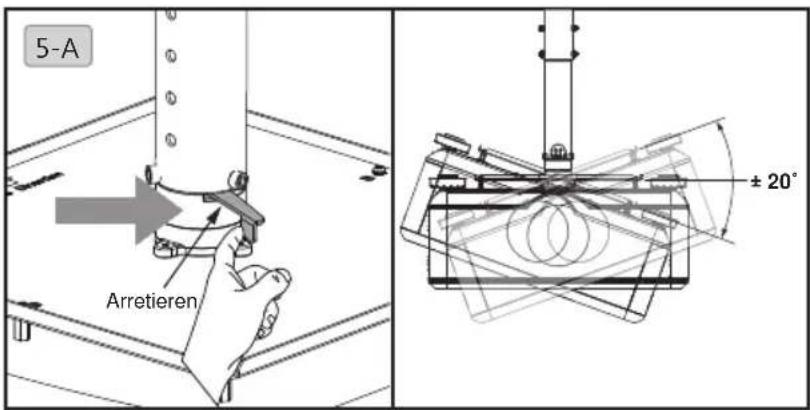

5. Winkel einstellen

5-A. Stellen Sie den gewünschten Winkel des Scharmiermodulus durch Lösen des Knopfs ein. Nach der Einstellung schieben Sie den Knopf weiter zugrund und ziehen ihm an.
