BEDIENUNGSANLEITUNG LK970 BENQ

DLP-Projektor Installationsanleitung

Wichtige Sicherheitshinweise 54

Hinweis 56

Laser Hinweis 56

Kuhlungshinweis 57

Produktinformationen 58

Lieferumfang 58

Technische Daten 58

Anschlisse 58

Fernbedienung 59

Installation 60

Projektnogen 60

Einstellen der Projektorposition 61

Verwendung des Kabelbindersets 62

Verwendung der Objektiv-Gummikappe 62

Projektor Abmessungen 63

RS232 Befehl 64

RS232 Pinbelegung 64

Bitte besuchen Sie die unter stehende Webseite für die neueste Version des Benutzerhandbuchs/Installationsanleitung.

http://business-display.benq.com/

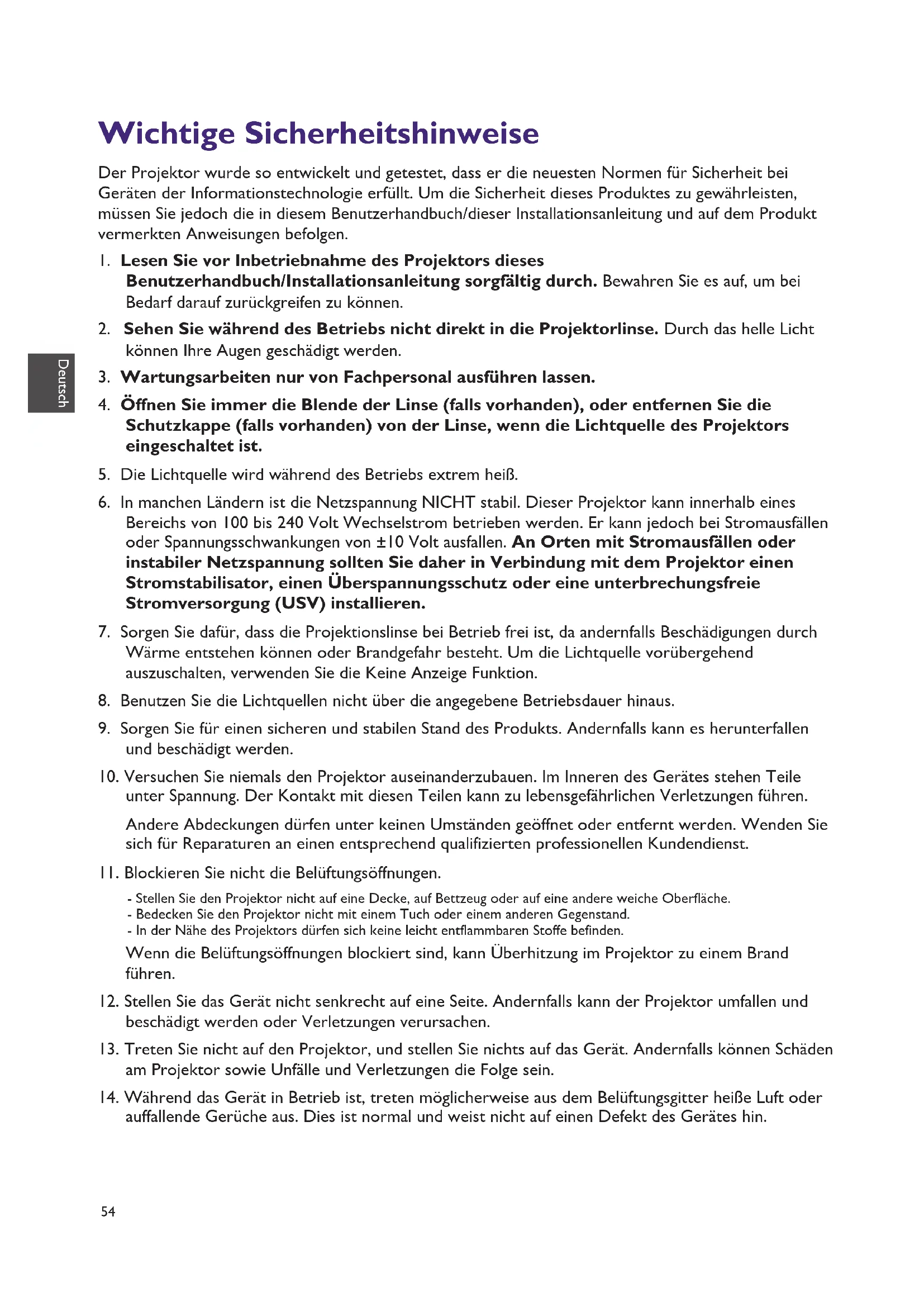

Wichtige Sicherheitshinweise

Der Projektor wurde so entwickelt und getestet, dass er die neuesten Normen für Sicherheit bei Geräten der Informationstechnologie erfüllt. Um die Sicherheit these Produktes zu gewährleisten, müssen Sie jedoch die in thisem Benutzerhandbuch/dieser Installationsanleitung und auf dem Produkt vermerkten Anweisungen befolgen.

1. Lesen Sie vor Inbetriebnahme des Projektors these Benutzerhandbuch/Installationsanleitung sorgfältig durch. Bewahren Sie es auf, um bei Bedarf darauf auf zurückgreifen zu können.
2. Sehen Sie während des Betriebs nicht direkt in die Projektorlinse. Durch das helle Licht konnen ihre Augen geschädigt werden.
3. Wartungsarbeiten nur von Fachpersonal ausführten halten.
4. Öffnen Sie immer die Blende der Linse (falls vorhanden), oder entfernen Sie die Schutzkappe (falls vorhanden) von der Linse, wenn die Lichtquelle des Projektors eingeschaltet ist.
5. Die Lichtquelle wird während des Betriebs extrem heiß.
6. In manchen Ländern ist die Netzspannung NICHT stabil. Diese Projektor kann innerhalb eines Bereichs von 100 bis 240 Volt Wechselstrom betrieben werden. Er kann jedoch bei Stromausfälle oder Spannungsschwankungen von ± 10 Volt ausfallen. An Orten mit Stromausfälle oder instabiler Netzspannung sollen den Sie davon in Verbindung mit dem Projektor einen Stromstabilisator, einen Überspannungsschutz oder eine unterbrechungsfreie Stromversorgung (USV) installieren.
7. Sorgen Sie damit, dass die Projektkonsine bei Betrieb frei ist, da andernfalls Beschädigungen durch Wärme entstehen können oder Brandgefahr besteht. Um die Lichtquelle vorübergehend auszuschalten, verwenden Sie die Keine Anzeige Funktion.
8. Benutzen Sie die Lichtquellen nicht über die angegebene Betriebsdauer hinaus.
9. Sorgen Sie für einen sicheren und stabilen Stand des Produkts. Andernfalls kann es herunterfallen und beschädigt werden.
10. Versuchen Sie niemals den Projektor auseinanderzubauen. Im Inneren des Gerätes stehen Teile unter Spannung. Der Kontakt mit diesen Teilen kann zu lebensgefährlichen Verletzungen führen.

Andere Abdeckungen dürfen unter keinen Umständen geöffnet oder entfernt werden. Wenden Sie sich für Reparaturen an einen entsprechend qualifizierten professionellen Kundendienst.

1. Blockieren Sie nicht die Belüftungsöffnungen.

2. Stellen Sie den Projektor nicht auf eine Decke, auf Bettzeug oder auf eine andere weiche Oberfläche.

3. Bedecken Sie den Projektor nicht mit einem Tuch oder einem anderen Gegenstand.
4. In der Höhe des Projektors)durfen sich keine leicht entflammbaren Stoffe befinden.

Wenn die Belüftungsöffnungen blockiert sind, kann Überhitzung im Projektor zu einem Brand führen.

1. Stellen Sie das Gerät nicht senkrecht auf eine Seite. Andernfalls kann der Projektor umfallen und beschädigt werden oder Verletzungen verursachen.
2. Treten Sie nicht auf den Projektor, und stellen Sie nichts auf das Gerät. Andernfalls konnen Schäden am Projektor sowie Unfälle und Verletzungen die Folge sein.

3. Wahlend das Gerät in Betrieb ist, treten möglicherweise aus dem Beluftungsgitter Höhe Luft oder auffallende Gerüche aus. Dies ist normal und weist nicht auf einen Defekt des Gerätes hin.

4. Stellen Sie keine Flüssigkeiten auf den Projektor oder in seine Höhe. Wenn Flüssigkeiten in das Projektorinnere eindringen, kann dies zu Fehlfunktionen des Projektors führen. Wenn Flüssigkeit in den Projektor eingedrungen ist, trennen Sie das Netzkabel von der Steckdose, und setzen Sie sich mit BenQ in Verbindung, um den Projektor reparieren zu halten.

5. Dieses Gerät muss geerdet werden.

6. Stellen Sie den Projektor nicht an folgenden Standorten auf.

7. Orte mit unzureichender Belüfung oder unzureichendem Platz. Der Abstand zur Wand muss mindestens 50 cm betragen, und die Belüfung des Projektorsarf nicht behindiert sein.

8. Orte mit sehr hohen Temperatures, z.B. in Kraftfahrzeugen mit verschlossenen Fenstern und Türen.
9. Orte mit sehr hoher Luftfeuchtigkeit oder hoher Koncentration von Staub und Zigarettenrauch. Hierdurch konnen optische Bauteile verunreinigt, die Nutzungsdauer des Projektors verringgert und das Bild verdunkelt werden.
10. Orte in der Nähe von Feuermeldern.
11. Orte mit Temperaturen über 40^ / 104^ .
12. Orte in einer Höhe von über 3000 m (10000 Fuß).

Risikogruppe 2

I. Nach der Klassifikation der photobiologischen Sicherheit von Lichtquellen und Lichtquellensystemen ist diese Produkt Risikogruppe 2, IEC 62471-5:2015.
2. Möglicherweise gefährliche optische Strahlung konnte von thisem Produkt emittiert werden.
3. Blichen Sie nicht in die eingeschaltete Lichtquelle. Konnte schädlich für die Augen sein.
4. Schauen Sie wie bei jeder hellen Quelle nicht direkt in den Lichtstrahl.

Die Lichtquelle des Projektors verwendet einen Laser.

Laser Warning

(Für China und andere Regionen) Dieses Produkt gehört zu KLASSE I Laserprodukten und entspricht IEC 60825-1:2014.

(Für Nordamerika) Dieses Produkt besteht zu KLASSE 3R Laser Produktien und entspricht IEC 60825-1:2007.

LASERSTRAHLUNG, NICT IN STRAHL BLICKEN, KLASSE 3R LASERPRODUKT.

(Fur Nordamerika)

(Fur andere Regionen)

Hinweis

Laser Hinweis

Dieses Symbol weist daraufhin, dass es eine mögliche Gefährdung der Augen durch Laserstrahlung gibt, es sei dess, die Anweisungen werden bereits verfolgt.

Dieses Laserprodukt ist während samentlichen Betriebsschritten als Klasse 3R designiert. LASERlicht - DIREKTEN AUGENKONTAKT VERMEIDEN.

Den Laser nicht auf andere Personen oder reflektierende Gegenstände richten oder reflektieren halten.

Direktes oder gestreutes Licht kann gefährlich für die Augen und die Haut sein.

Es gibt das Risiko eines Augenkontakts mit Laserstrahlung, wenn die Anleitungen nicht befolgt werden.

Achtung - die Nutzung von Steuerungen oder Anpassungen oder das Vornehmen von Schritten, die nicht in dieser Anleitung beschrieben werden, können zu einem gefährlichen Kontakt mit Strahlung führen.

LASER Parameter

Wellenlange 450nm - 460nm (Blau)

Betriebsmodus Gepulst, wegen Bildrate

Impulsbreite 1,05ms

Impulsfrequenz 120Hz

Maximale Laserenergie 0,582mJ

Gesamtleistung >100W

Sichtbare Quellgroße >10mm , bei Objektivblende

Divergenz >100 Milliradiant

Kuhlungshinweis

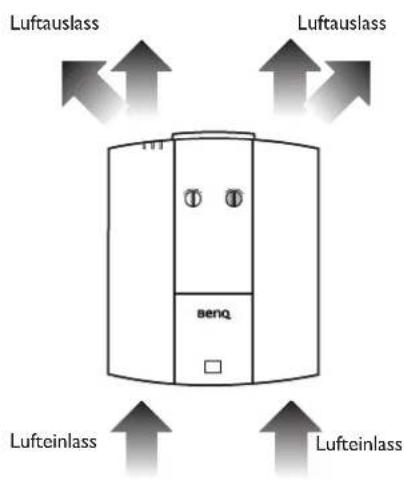

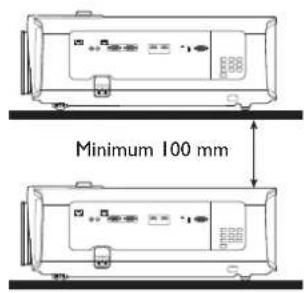

Belüftung Achtung bei Installation

Für eine ausreichende Kuhlung des Projektors stellen Sieitte Sicher, dass genugend Abstand um den Projektor wie unter abgebildet eingehalten wird:

• Tabelle - Tabelle

• Decke - Stapel

Vermeiden Sie es, den Projektor in einem schlecht belufteten oder engen Raum zu benutzen.

Produktinformationen Lieferumfang

Projektor Fernbedienung mit Batterien Installationsanleitung

Netzkabel Kabelbinderset x 2 Gummikappe

Technische Daten

Anzeigesystem I-CHIP DMD
Auflösung 2716 (H) x 1528 (V)
	4K UHD 3840X2160 auf Leinwand
Lichtquelle Laser Diode
Helligkeit 5000 Lumen
Stromverbrauch 595 W (Max); < 0,5 W (Standby)
Abmessungen 470,7 mm (B)	x 224,9 mm (H) x 564,7 mm (T)
Gewicht 19,20 Kg (42,3 lbs)

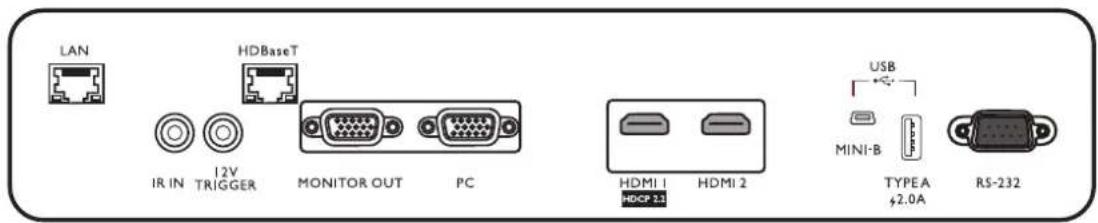

Anschlüsse

LAN

Für den Anschluss an RJ45 Cat5/Cat6 Ethernet-Kabel zur Steuerung des Projektors über ein Netzwerk.

- IR IN

Zur Nutzung mit dem beigenden IR-Veränderungskabel zur Gewährleistungs eines betteren Signalempfangs von der Fernbedienung.

12V TRIGGER

Für externe Geräte wie z.B. einen elektrischen Bildschirm oder Lichtsteuerung, usw.

HDBaseT

Für die Verbindung mit RJ45 Cat5/Cat6 Kabeln für den Eingang von unkomprimierten High-Definition Video (HD).

- MONITOR OUT

Verbindung mit anderen Monitor für gleichzeitige Wiedergabeanzeige.

HDMI 2

Verbindung mit HDMI-Quelle.

• USB MINI-B

PC

15-Pin VGA Port für Verbindung mit RGB Quelle oder PC.

Nur für Firmware-Upgrade.

• USB TYPE A

Unterstutz 5V/2A Ausgang.

HDMI I

Verbindung mit HDMI (4K) Quelle.

RS232

Standard 9-Pin D-Sub Schnittstelle fur Verbindung mit PC Steuerungssystem und Projektorwartung.

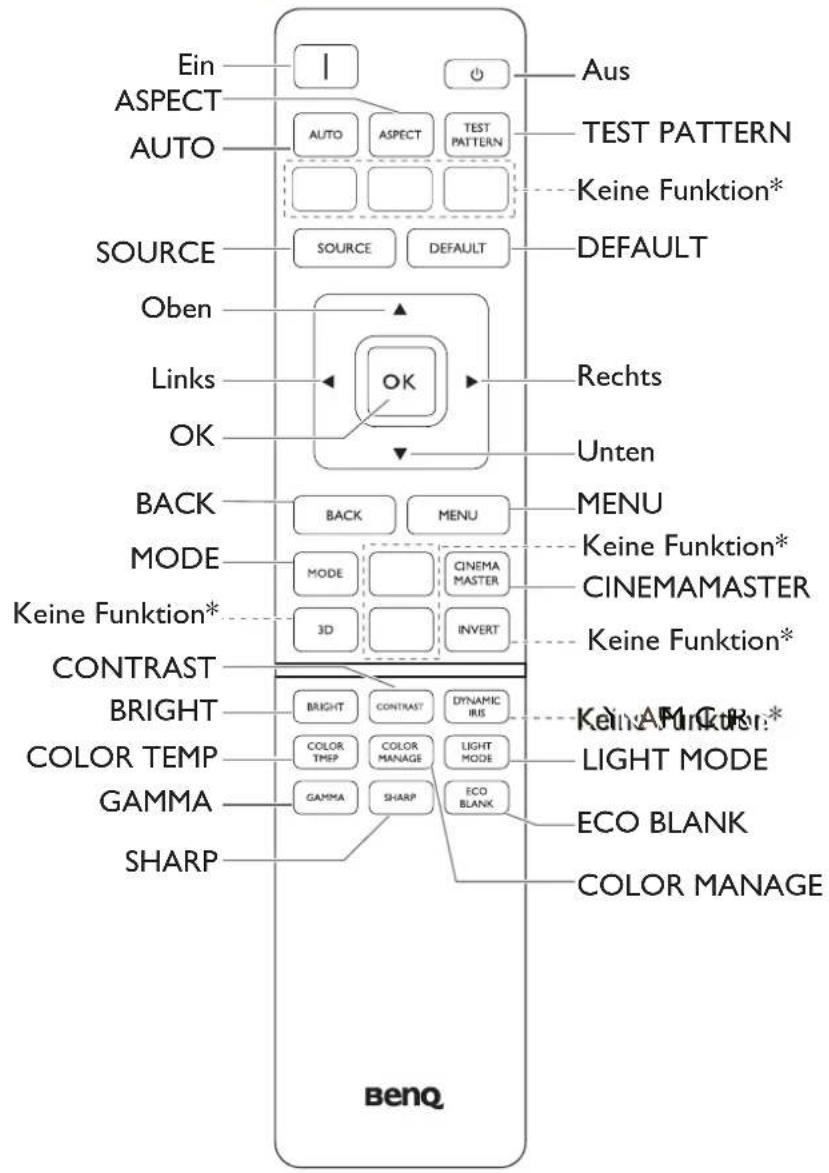

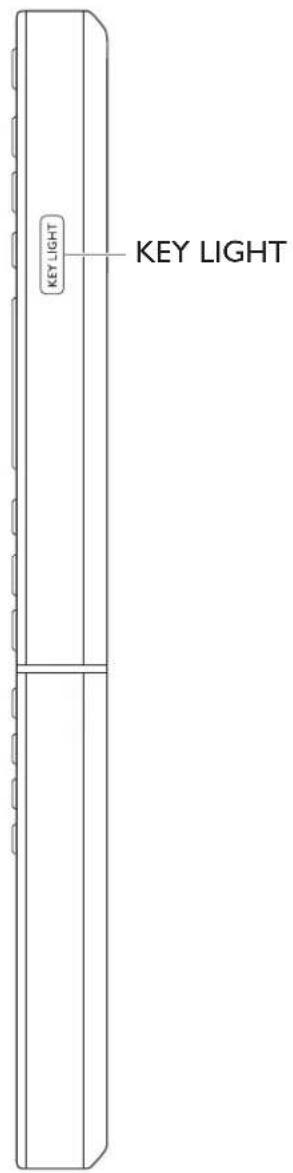

Fernbedienung

* These Taste ist für diesen Modell nicht verfügbar.

Installation Projektegrößen

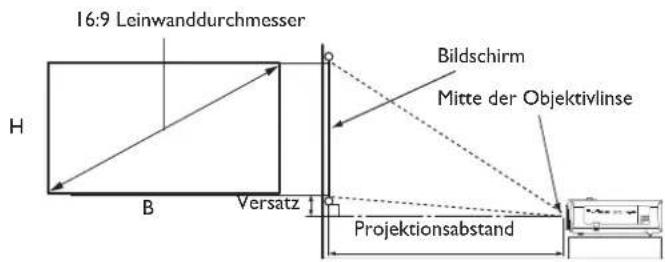

• Das Bildformat der Leinwand beträgt 16:9 und das des projzierten Bildes beträgt 16:9

Leinwandgreße Abstand von Leinwand (mm)							Versatz (mm)D
		B (mm)	H (mm)	Minimale Länge	Durchschnitt	Maximale Länge
Zoll mm (max. ZOOM) (min. Zoom)
40	1016	886	498		1222	1505 1789	50
50	1270	1107	623		1528	1882 2236	62
60	1524	1328	747		1833	2258 2683	75
80	2032	1771	996		2444	3011	3578
90	2286	1992	1121	2750	3387	4025	112
100	2540	2214	1245	3055	3763	4472	125
110	2794	2435	1370	3361	4140	4919	137
120	3048	2657	1494	3666	4516	5366	149
130	3302	2878	1619	3972	4893	5813	162
140	3556	3099	1743	4277	5269	6261	174
150	3810	3321	1868	4583	5645	6708	187
160	4064	3542	1992	4888	6022	7155	199
170	4318	3763	2117	5194	6398	7602	212
180	4572	3985	2241	5499	6774	8049	224
190	4826	4206	2366	5805	7151	8497	237
200	5080	4428	2491	6110	7527	8944	249
250	6350	5535	3113		7638	9409	311
300	7620	6641	3736		9165	11290	13416
350	8890	7748	4358		10693	13172	15652
400	10160	8855	4981		12220	15054	17888
500	12700	11069	6226		15275	18817	22359

Alle Werte sind lediglich Schatzungen und konnen von den tatsächlichen Abmessungen abweichen.

Wenn Sie den Projektor dauerhaft montieren mochten, empfeht BenQ, vor dem Anbringen Projektegröbe und -abstand mit dem Projektor an Ort und Stelle zu testen, um die optischen Eigenschaften des jeweiligen Projektors zu berücksichtigten. So konnen Sie die ideale Montageposition für ihre spezielle Raumsituation ermitteltn.

Die Deckeninstallation muss von einem Fachmann vorgenommen werden. Kontaktieren Sie ihren Handler, um weitere Informationen zu erhalten. Es wird nicht empfohlen, den Projektor allein zu installieren.
- Verwenden Sie den Projektor nur auf einer festen, ebenen Oberfläche. Schwere Verletzungen und Schäden können auftreten, wenn der Projektor fallen gelassen wird.
- Verwenden Sie den Projektor nicht in Bereichen mit extremen Temperatures. Die Projektorarf nur in Bereichen zwischen 32 Grad Fahrenheit (0 Grad Celsius) und 104 Grad Fahrenheit (40 Grad Celsius) verwendet werden.
- Schaden am Bildschirm werden auftreten, wenn der Projektor Feuchtigkeit, Staub oder Rauch ausgesetzt wurde.
- Blockieren Sie nicht die Lufungsschlitze am Projektor. Eine ausreichende Lufung ist erforderlich, um Wärme abzuführen. Der Projektor wird beschädigt werden, wenn die Lufungsschlitze blockiert sind.

Einstellen der Projektorposition

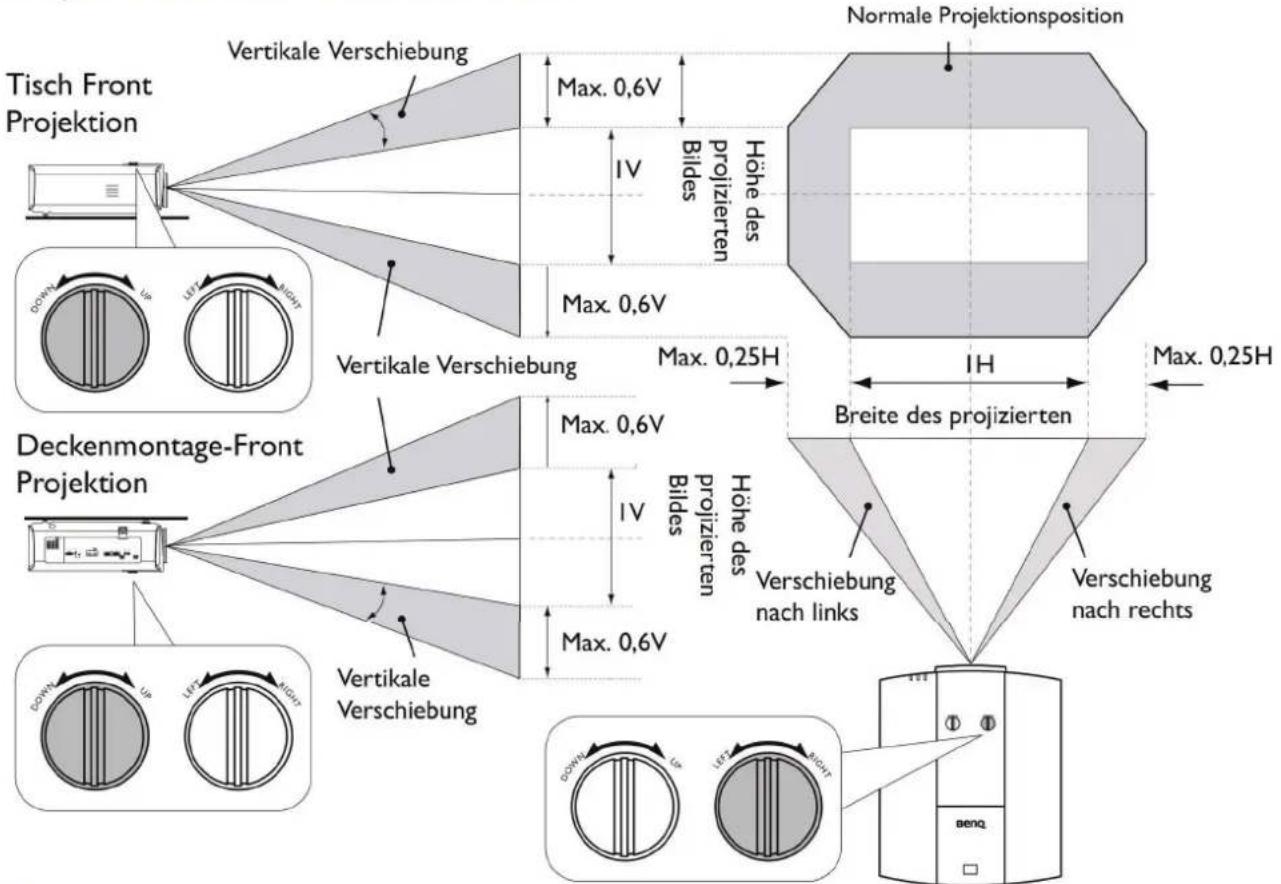

Projektionslinse verschieben

-itte stoppen Sie die Drehung des Einstellknopfs, wenn Sie einen Klickton horen, der aneigt, dass der Knopf seine Grenze erreicht hat. Ein Überdrehen des Drehknopfas kann zu Beschädigungen führen.

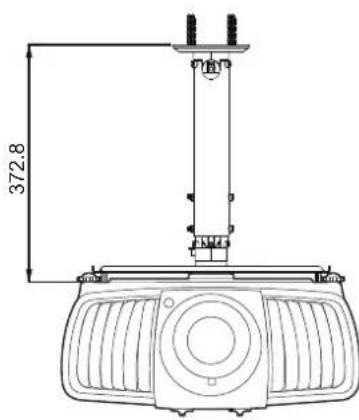

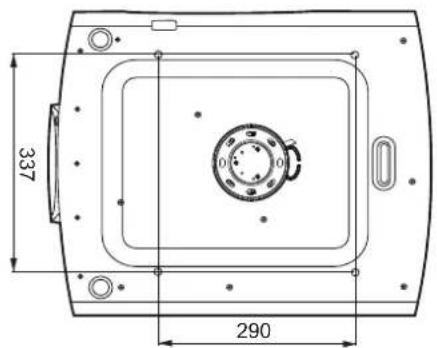

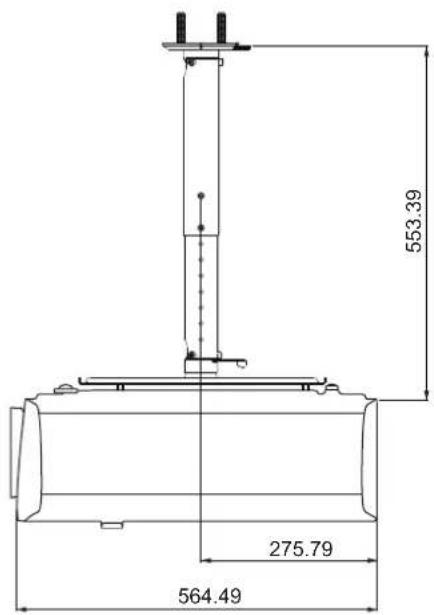

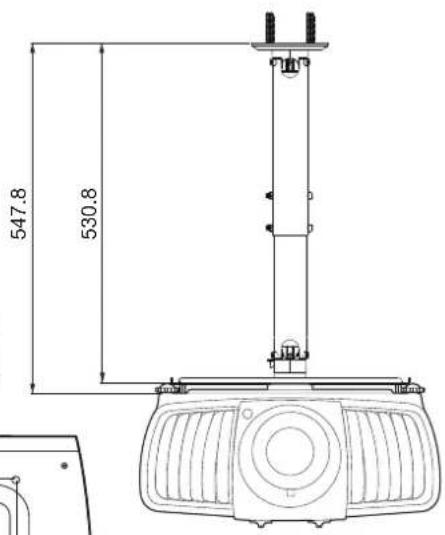

Deckemontage Installationsabbildung

Schraube fur Deckemontage: M6 (Max L = 25 mm; Min L = 20 mm) Einheit: mm

Verwendung des Kabelbindersets

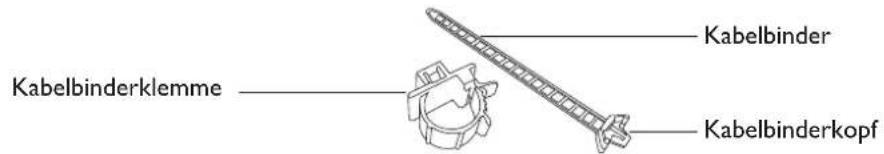

Das Kabelbinderset hilft bei der Vermeidung, dass ein Kabelstecker aus dem Anschluss fällt. Es enthalt die folgenden Teile.

Verwendung des Kabelbindersets:

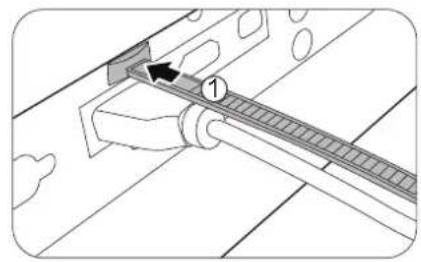

1. Verbinden Sie ein Kabel fest mit dem richtigen Anschluss am Projektor. Fügen Sie den Kabelbinderkopf in die Kabelbinderöffnung über dem Anschluss ein. Beachten Sie, dass der Kabelbinder nicht von der Öffnung entfernt werden kann, wenn er eingefügt wurde.

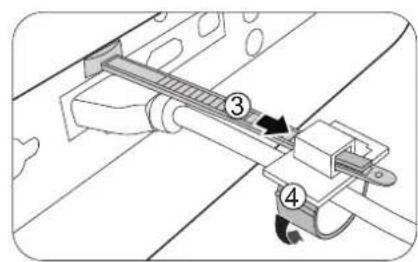

1. Nehmen Sie die Kabelbinderklemme. Öffnen Sie die Klemme etwas, um das Anschlusskabel zu umschreiben.

1. Fügen Sie ein Ende des Kabelbinders in die Kabelbinderklemme wie abgebildet ein.

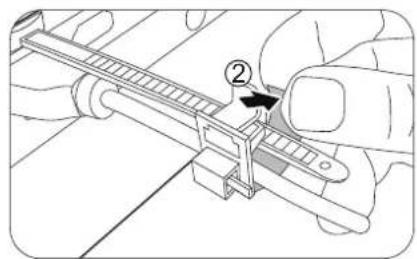

2. SchlieBen Sie die Kabelbinderklemme, indem Sie auf die Lasche drucken.

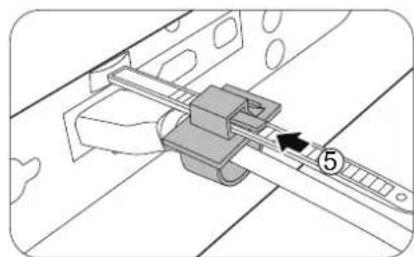

1. Verschieben Sie die Kabelbinderklemme am Kabel bis zum Ende des Kabelsteckers.

Die Installation des Kabelbinders ist damit abgeschlossen.

Verwendung der Objektiv-Gummikappe

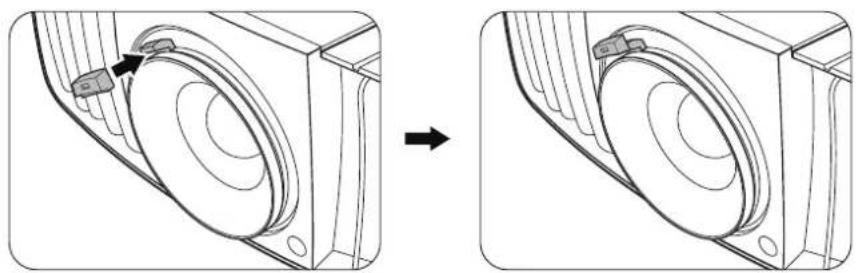

Wenn der Projektor in irgendener Weise außer einer horizontalen Position installiert oder montiert ist, verwenden Sie die Gummikappe, um zu vermeiden, dass sich der Zoomring durch sein eigenes Gewicht dreht. Folgen Sie nach dem Einstellen der Fokus- und Zoomringe den Abbildungen, um die Gummikappe einzusetzen, um sie in Position zu halten.

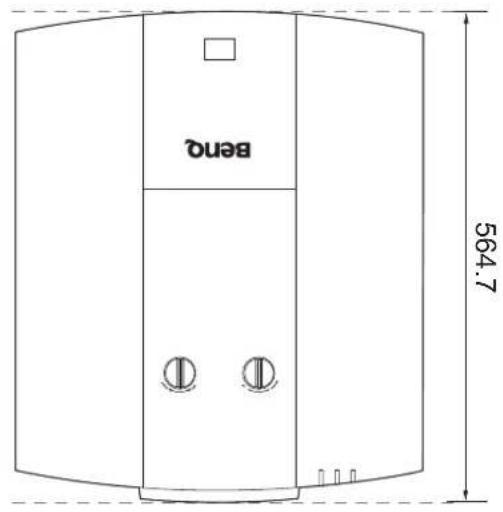

Projektor Abmessungen

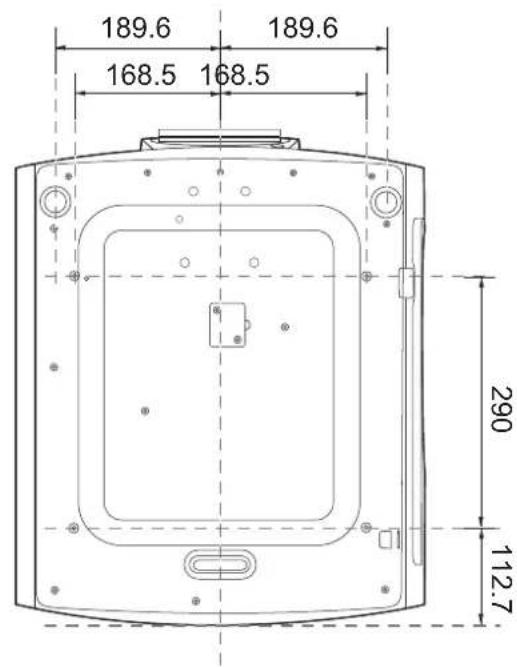

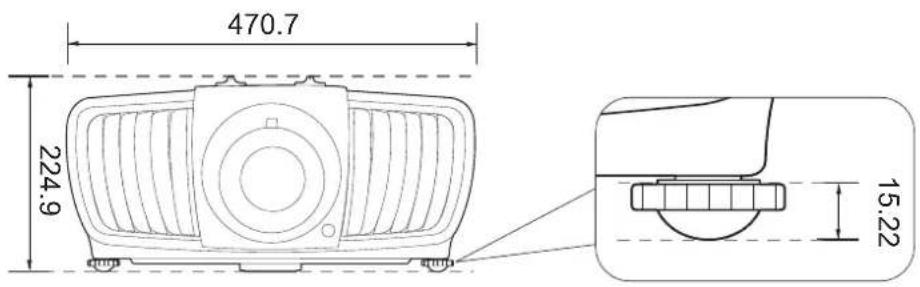

470,7 mm (B) × 224,9 mm (H) × 564,7 mm (T)

Einheit: mm

RS232 Befehl

RS232 Pinbelegung

Nr. Seriell Nr. Seriell

1 NC 6 NC

2 RX 7 RTSZ

3 TX 8 CTSZ

4 NC 9 NC

5 GND

Funktion Typ	Bedienung ASCI
Strom	Schreiben	Einschalten
	Schreiben	Ausschalten
	Lesen Betriebsstatus	?#
Quellenauswahl	Schreiben	COMPUTER/YPbPr
	Schreiben	HDMI
	Schreiben	HDMI 2
	Schreiben	HDBaseT
	Lesen Aktuelle Quele	?#
	Schreiben	Präsentation
	Schreiben	sRGB
	Schreiben	Hell
	Schreiben	Kino
	Schreiben	DICOM
	Schreiben	Benutzer1
	Schreiben	Benutzer2
	Schreiben	ISF Day
	Schreiben	ISF Night
	Lesen Bildmodus	?#
Bildeinstellung	Schreiben	Kontrast +
	Schreiben	Kontrast -
	Lesen Kontrastwert	?#
	Schreiben	Helligkeit +
	Schreiben	Helligkeit -
	Lesen Helligeitswert	?#
	Schreiben	Farbe +
	Schreiben	Farbe -
	Lesen Farbwert	?#
	Schreiben	Bildschärfe +
	Schreiben	Bildschärfe -
	Lesen Schärfewert	?#
	Schreiben	Farbtemperatur-Warm
	Schreiben	Farbtemperatur-Normal
	Schreiben	Farbtemperatur-Kühl
	Schreiben	Farbtemperatur-Native Lampe
	Lesen Farbtemperaturstatus	?#
	Schreiben	Bildformat 4:3
	Schreiben	Bildformat 16:9
	Schreiben	Bildformat 2,35:1
	Schreiben	Bildformat Automatisch
	Lesen Bildformat Status	?#
	Schreiben	Auto

Funktion Typ	Bedienung ASCII
Betriebseinstellungen	Schreiben Projektor	position-Tisch vom <CR>*pp=FT#<CR>
	Schreiben Projektor	position-Tisch hinteren <CR>*pp=RE#<CR>
	Schreiben Projektor	position-Decke hinteren <CR>*pp=RC#<CR>
	Schreiben Projektor	position-Decke vom <CR>*pp=FC#<CR>
	Schreiben Schnelle	Auto-Suche <CR>*QAS=on#<CR>
	Schreiben Schnelle	Auto-Suche <CR>*QAS=off#<CR>
	Lesen Schnelle Auto	-Suche Status <CR>*QAS=?#<CR>
	Lesen Projektorpositionstatus <CR>*pp=?#<CR>
	Schreiben Direkt Strom	Ein-Ein <CR>*directpower=on#<CR>
	Schreiben Direkt Strom	Ein-Aus <CR>*directpower=off#<CR>
	Lesen Direkt Strom	Ein-Status <CR>*directpower=?#<CR>
	Schreiben	Standby Einstellungen-Network ein	*standbynet=on#<CR>
	Schreiben Standby	Einstellungen-Network aus <CR>*standbynet=off#<CR>
	Lesen	Standby Einstellungen-Network Status	*standbynet=?#<CR>
Lampensteuerung	Lesen Lampenstd.	ltim=?#<CR>
	Schreiben Normaler	Modus <CR>*lampm=Inor#<CR>
	Schreiben Ökomodus	lampm=eco#<CR>
	Schreiben Dimm-Modus	lampm=dimming#<CR>
	Schreiben Benutzermodus	lampm=custom#<CR>
	Schreiben	Lichtpegel für benutzerdefinierten Modus	*lampcustom=value#<CR>
	Lesen	Lichtpegelstatus für benutzerdefinierten Modus	*lampcustom=?#<CR>
	Lesen Lampenmodus	Status <CR>*lampm=?#<CR>
Verschiedenes	Lesen Modellname	name=?#<CR>
	Schreiben Leer ein	blank=on#<CR>
	Schreiben Leer aus	blank=off#<CR>
	Lesen Leer Status	blank?#<CR>
	Schreiben Menü ein	menu=on#<CR>
	Schreiben Menü aus	menu=off#<CR>
	Schreiben Oben	up#<CR>
	Schreiben Unten	down#<CR>
	Schreiben Rechts	right#<CR>
	Schreiben Links	left#<CR>
	Schreiben Eingabe	enter#<CR>
	Schreiben AMX Geräteerkennung-ein	amdd=on#<CR>
	Schreiben AMX Geräteerkennung-aus	amdd=off#<CR>
	Lesen AMX Geräteerkennung Status	*amdd=?#<CR>
	Lesen MAC-Adresse	*macad dr=?#<CR>
	Schreiben Hohenmodus ein	*Hightitude=on#<CR>
	Schreiben Hohenmodus aus	*Hightitude=off#<CR>
	Lesen Hohenmodus	Status <CR>*Hightitude=?#<CR>
