MANUALE UTENTE LK970 BENQ

Guida all'installazione del proiettre DLP

PykoBoDCTBO no yctaHOBKe DLP-npoekTopa

DLP 形式器 T 裁切 安全

Table of Contents

Importantiistruzioni sullsicurezza 68

Avviso 70

Avviso sul laser 70

Avviso sul raffreddamento 71

Informazioni sul prodotto 72

Contenuto della confezione 72

Specifiche tecniche 72

Terminali 72

Telecomando 73

Installazione 74

Dimensioni di proiezione 74

Regolazione della posizione del proietto 75

Uso del coperchio in gomma dell'obiettivo 76

Dimensionel proiettore 77

Comando RS232 78

Assegnazione pin RS232 78

Visitare il site web di seguito per la versione più recente del Manuale utente/Guida all'installazione.

http://business-display.benq.com/

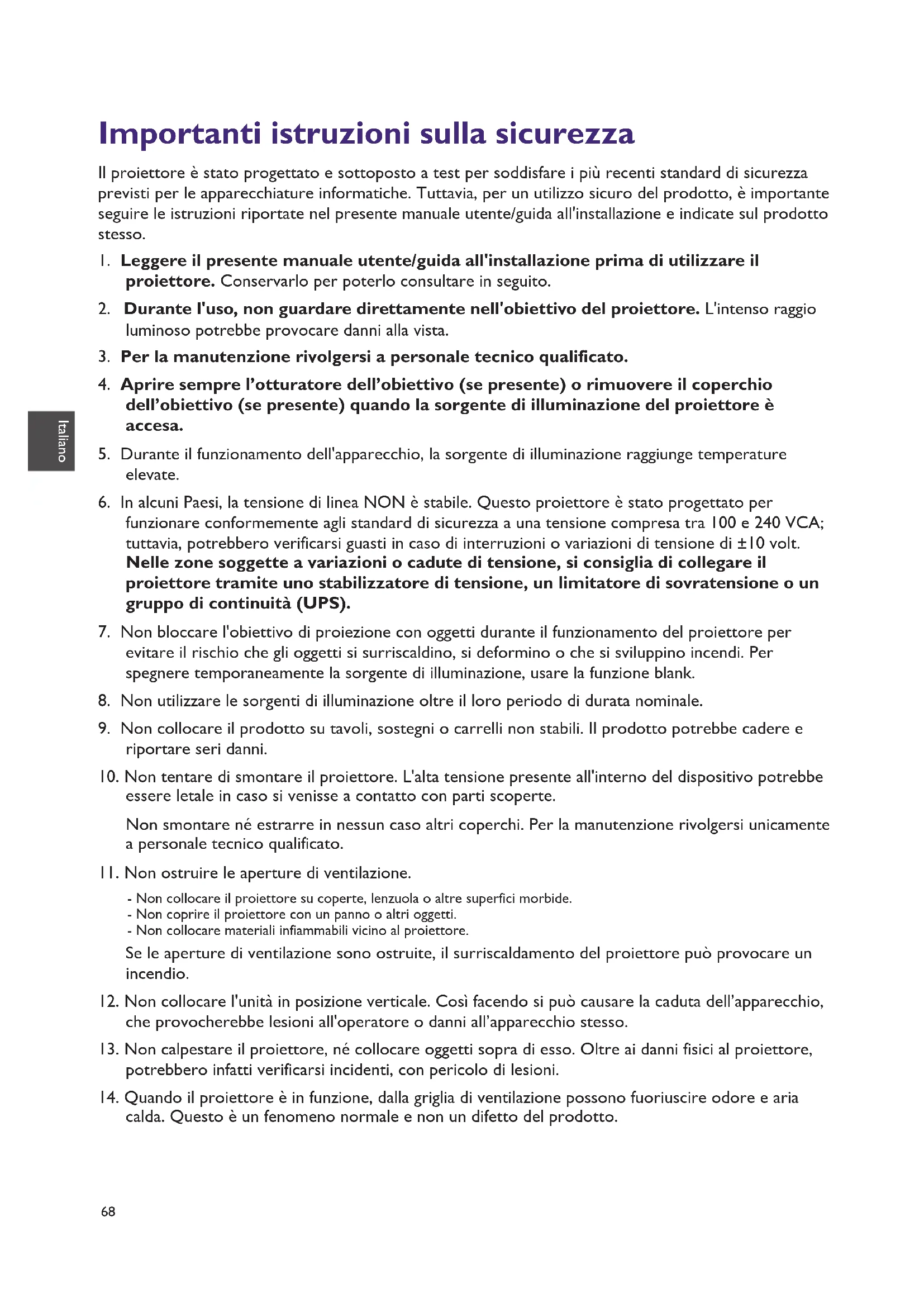

Importanti istruzioni sulla sicurezza

Il proietto è stato progettato e sottomosto a test per soddisfare i più recenti standard di sicurezza previsti per le apparecchiature informatiche. Tuttavia, per un utilizzo sicuro del prodotto, è importante seguire le istruzioni riportate nel presente manuale utente/guida all'installazione e indicate sul prodotto stesso.

1. Leggere il presente manuale utente/guida all'infallazione prima di utilizzare il proiettre. Conservarlo per poterlo consultare in seguito.
2. Durante l'uso, non guardare direttamente nell'obiettivo del proietto. L'intenso raggio luminoso potrebbe provocare danni alla vista.
3. Per la manutenzione rivolgersi a personale technique qualificato.
4. Apire sempre l'otturatore dell'obiettivo (se presente) o rimuovere il coperchio dell'obiettivo (se presente) quando la sorgente di illuminazione del proietto è accesa.
5. Durante il funzionamento dell'apparecchio, la sorgente di illuminazione raggiunge temperature elevate.
6. In alcuni Paesi, la tensione di linea NON è stabile. Questo proietto è stato progettato per funzionare conformmenteagli standard di sicurezza a una tensione compresa tra 100 e 240 VCA;uttavia, potrebbero verificarsi guasti in caso di interruzioni o variazioni di tensione di ±10 volt.

Nelle zone soggetti a variazioni o cadute di tensione, si consiglia di collegare il proiettotramiteuno stabilizzatore di tensione,un limitatore di sovratensione o un gruppo di continuita (UPS).

1. Non bloccare l'obiettivo di proiezione con oggetti durante il funzionamento del proietto per evitare il rischio che gli oggetti si surriscaldino, si deformino o che si sviluppino incendi. Per spegnere temporaneamente la sorgente di illuminazione, usare la funzione blank.
2. Non utilizzato le sorgenti di illuminazione altri lo roro periodo di durata nominale.
3. Non collocare il prodotto su tavoli, sostegni o carrelli non stabili. Il prodotto potrebbe cadere e riportare seri danni.
4. Non tentare di smontare il proietto. L'alta tensione presente all'interno del dispositivo potrebbe essere letale in caso si venisse a contatto con parti scoperte.

Non smontare né estrarre in nessun caso altri coperchi. Per la manutenzione rivolgersi unicamente a personale technique qualificato.

II. Non ostruire le aperture di ventilazione.

• Non collocare il proiettore su coperte, lenzuola o altre superfici morbide.
• Non coprire il proiettre con un panno o altri oggetti.
• Non collocare materiali inflammabili vicino al proiettore.

Se le aperture di ventilazione sono ostruite, il surriscaldamento del proietto cui provocare un incendio.

1. Non collocare l'unità in posizione verticale. Cosi facendo si può causare la caduta dell'apparecchio, che provocherebbe lesioni all'operaatore o danni all'apparecchio stesso.
2. Non calpestare il proiettre, né collocare oggetti sopra diesso. Oltre ai danni fisici al proiettre, potrebbero infatti verificarsi incidenti, con pericolo di lesions.

3. Quando il proiettre è in funzione, alla griglia di ventilazione possono fuoriscire odore e aria calda. Questo è un fenomeno normale e non un difetto del prodotto.

4. Non collocare liquidi accanto o sopra al proietto. Eventuali infiltrazioni di sostanze liquide possono danneggiare il proietto. In tal caso, scollegare il cavo di alimentazione alla presa di alimentazione e contattare BenQ per richiedere la riparazione del proietto.

5. Questo apparato delve essere collegato a terra.

6. Non collocare il proiettre in ambienti con le seguenti caratteristiche.

7. Spazi poco ventilati o chiusi. Posizione are proiettore a una distance di almeno 50 cm delle pareti e lasciare uno spazio sufficiente per assicurare un'adeguata ventilazione intorno all'unità.

8. Ambienti con temperature eccessivamente elevate, ad esempio l'interno di un'automobile con i finestrini chiusi.
9. Ambienti eccessivamente umidi, polverosi o fumosi che possono contaminare i componenti ottici, riducendo la vita utile del proietto e oscurandone lo schermo.
10. Luoghi posti nelle vicinanze di allarmi antincendio.
11. Ambienti con temperature superiore a 40^ / 104^
    Luoghi la cui altitudine superiora i 3000 m (10000 piedi).

Gruppo rischio 2

I. In relazione alla classificazione della sicurezza fotobiologica delle sorgenti di illuminazione e dei sistemi sorgente di illuminazione, il prodotto appartiene al Gruppo rischio 2, IEC 62471-5:2015.
2. Il prodotto potrebbe emettere radiazioni ottiche pericolose.
3. Non fissare la sorgente di illuminazione durante il funzionamento. Potrebbe arrecare problemiagli occhi.
4. Come per qualsiasi另一tra sorgente luminosa, non fissare in modo diretto il fascio di luce.

RG2

L'unità sorgente luminosa del proiettre utilizza un laser.

Precauzioni sul laser

(Per la Cina e altre regioni) Il prodotto appartiene alla famiglia di prodotti di CLASSE I ed è conforme con IEC 60825-1:2014.

(Per il Nord America) Il prodotto appartiene alla famiglia di prodotti di CLASSE 3R ed è conforme con IEC 60825-1:2007.

RADIAZIONE LASER, NON FISSARE IL Raggio, PRODOTTO LASER DI CLASSE 3R.

(Per il Nord America)

(Per alte regioni)

Avviso

Avviso sul laser

Questo symbolo indica la presenza di potenziali rischiagli occhi per l'esposizione alla radiazione laser nel caso non siano seguite fedelmente le istruzioni.

PRODOTTO LASER DI CLASSE 3R

A Anything doctto laser e assegnata la Classe 3R durante tutte le procedure di funzionamento.

LUCE LASER - EVITARE L'ESPOZIONE DIRETTA DEGLI OCCHI.

Non suntare il laser o lasciare che la luce laser diretta o riflessa sua rivolta verso altre persone o oggetti riflettenti.

La luce diretta o riflessa cui essere pericolosa per occhi e pelle.

È presente un potenziale rischioagli occhi per l'esposizione alla radiazione laser nel cason non siano seguite le istruzioni incluse.

Attenzione, l'uso di controllingi o regolazioni o prestazioni delle procedure diverse da quelle specificate nel presente documento possono causare l'esposizione a radiazioni pericolose.

Parametri LASER

Lunghezza d'onda 450nm - 460nm (Blu)

Modalità di funzionamento A impulsi, a causa della frequenza fotogrammi

Ampieszza impulso 1,05ms

Frequenza ripetizione 120Hz

impulso

Energia laser massima 0,582mJ

Potenza interna totale >100w

Dimensione apparente >10mm, all'arresto dell'obiettivo

sorgente

Divergenza >100 milliradian

Avviso sul raffreddamento

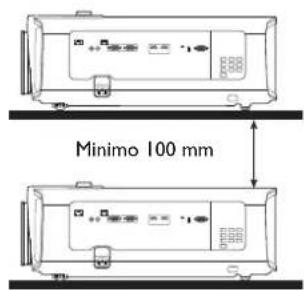

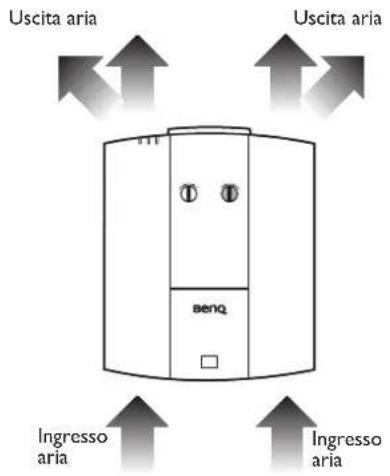

Ventilazione Precauzioni per l'installazione

Per una corretta ventilazione del proiettre, assicurarsi di lasciare dello spazio attorno al proiettre come migliorato nell'immagine di seguito:

• Tavolo - Tavolo

• Soffitto • Su scaffale

Evitare diutilizzare il proietto in unospazio limitato o non ben ventilato.

Informazioni sul prodotto

Contenuto della confezione

Proiettre Telecomando con batterie Guida all'installazione

Cavo di alimentazione 2 ferma cavi Coperchio in gomma

Specliche tecniche

Sistema di visualizzazione I-CHIP DMD

Risoluzione 2716 (O) x 1528 (V)

4K UHD 3840X2160 su schermo

Sorgente di illuminazione Dido laser

Luminosita 5000 Lumen

Consumo energetico 595 W (Massimo); < 0.5 W (Standby)

Dimensioni 470,7 mm (L) x 224,9 mm (A) x 564,7 mm (P)

Per il collegamento al cavo Ethernet RJ45 Cat5/Cat6 per controllare il proietto mediente la rete.

12V TRIGGER

Attiva i dispositivi esterni, ad esempio schermi elettrici o controlo delle luci, ecc.

HDBaseT

Per il collegamento di un cavo RJ45 Cat5/Cat6 per l'invio di video in alta definizione non compressi (HD).

·IRIN

Per l'uso con una prolunga IR in modo da garantire una migliorie ricezione del segnale dal telecomando.

• MONITOR OUT

Per il collegamento a altre apparecchiature di visualizzazione per la riproduzione simultanea.

• PC

Porta VGA a 15-pin per il collegamento a RGB sorgente o PC.

HDMI 1

Per il collegamento a una sergente HDMI (4K).

HDMI 2

Per il collegamento a una sergente HDMI.

• USB MINI-B

Solo per l'aggiornamento firmware.

• USB TYPE A

Supporta l'uscita 5V/2A.

RS232

Interfaccia D-sub a 9-pin standard per il collegamento al sistema di controllo PC e la manutenzione del proiettre.

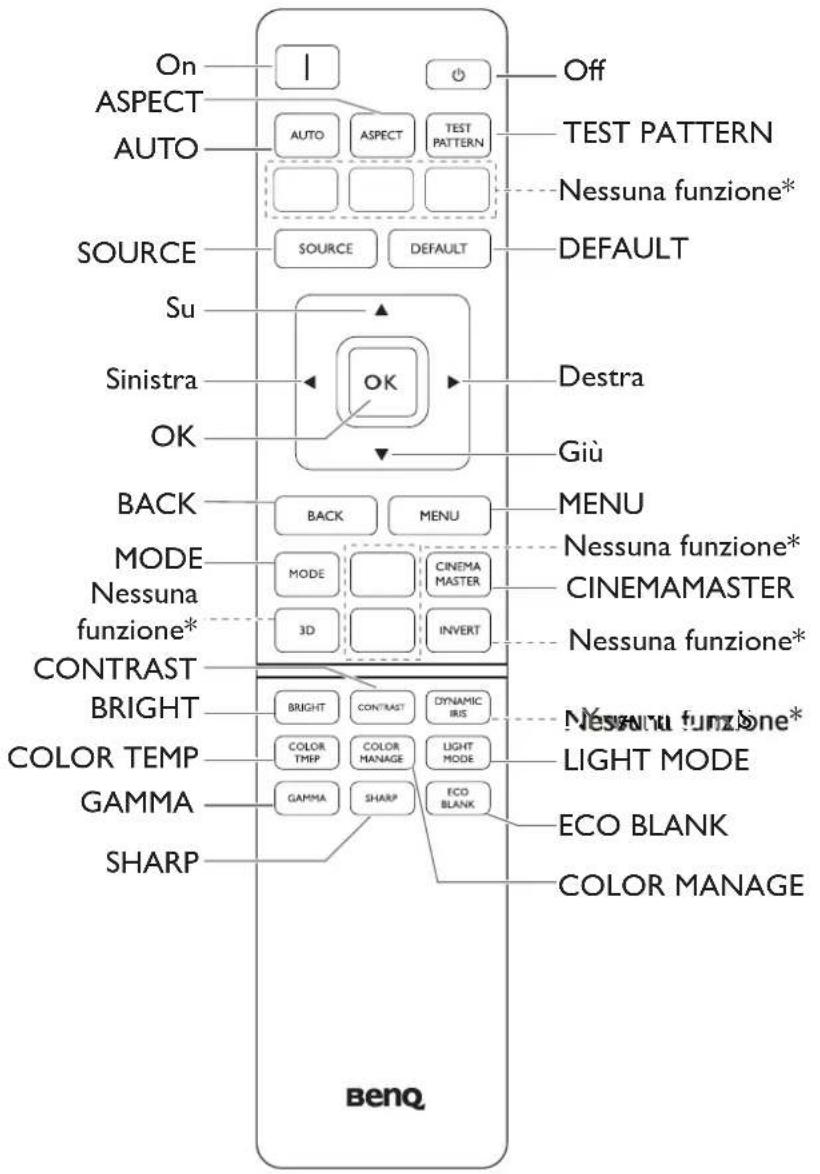

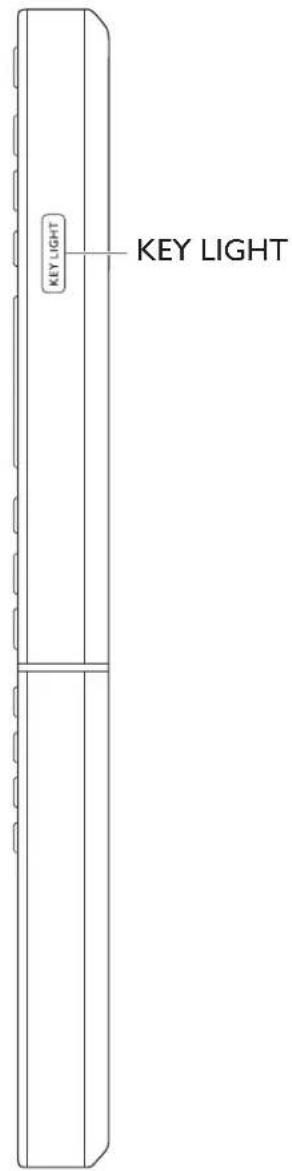

Telecomando

Installazione

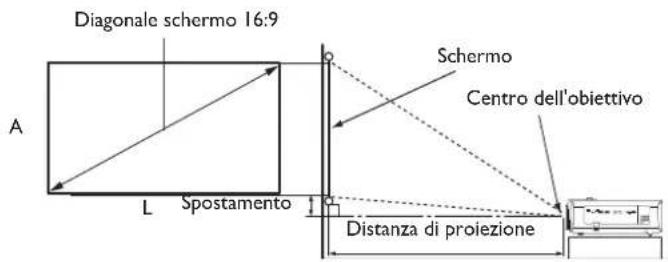

Dimensioni di proiezione

• Le proporazioni dello schermo sono impostate su 16:9 e l'imagine proiettata è 16:9

Dimensioni schermo Distanza				dallo schermo (mm)			Spostamento (mm)
Diagonale		L (mm)	A (mm)	Lunghezza minima	Media	Lunghezza massima
Pollici mm (zoom)		massimo)	(zoom m)	nimo)
40	1016	886 498		1222	1505 1789 50
50	1270	1107 623		1528	1882 2236 62
60	1524	1328	747	1833	2258 2683 75
80	2032	1771	996	2444	3011	3578	100
90		2286	1992	1121	2750	3387	4025
100		2540	2214	1245	3055	3763	4472
110		2794	2435	1370	3361	4140	4919
120		3048	2657	1494	3666	4516	5366
130		3302	2878	1619	3972	4893	5813
140		3556	3099	1743	4277	5269	6261
150		3810	3321	1868	4583	5645	6708
160		4064	3542	1992	4888	6022	7155
170		4318	3763	2117	5194	6398	7602
180		4572	3985	2241	5499	6774	8049
190		4826	4206	2366	5805	7151	8497
200		5080	4428	2491	6110	7527	8944
250	6350	5535	3113		7638 9409	11180	311
300	7620	6641	3736		9165	11290	13416
350	8890	7748	4358		10693	13172	15652
400	10160	8855	4981		12220	15054	17888
500	12700	11069	6226		15275	18817	22359

Tutte le misurazioni sono approssimative e possono variate dalle dimensioni effettive.

Se si desidera installare in modo permanente il proiettre, BenQ consiglia di controllare fisicamente le dimensioni delle immagini proiettate e la distance utilizzando il proiettre sul posto prima di procedere all'operazione, in modo da valutare le caratteristiche ottiche del dispositivo. In quello modo è possible determinare la posizione di montaggio più adatta all'installazione.

L'installation a soffitto deve essere eseguita da un professionista. Contattare il fornitore per ulteriori informazioni. Si consiglia di non installare da soli il proiettre.
- Utilizzare il proiettre esclusivamente su una superficie piana e solida. In caso di caduta del proiettre si possono verificare seri'lesioni e danni.
- Non usare il proiettre in un ambiente con temperature estreme. Il proiettre deve essere utilizzato a temperature comprese tra 32^ Fahrenheit (0^ Celsius) e 104^ Fahrenheit (40^ Celsius).
In caso di esposizione del proietto a umidità, polvere e fumo, lo schermo si potrebbe danneggiare.
- Non coprire le aperture di ventilazione del proiettore. Una corretta ventilazione è necessaria per dissipare il calore. In caso di aperture di ventilazione ostruite, il proiettore si potrebbe danneggiare.

Regolazione della posizione del proiettore

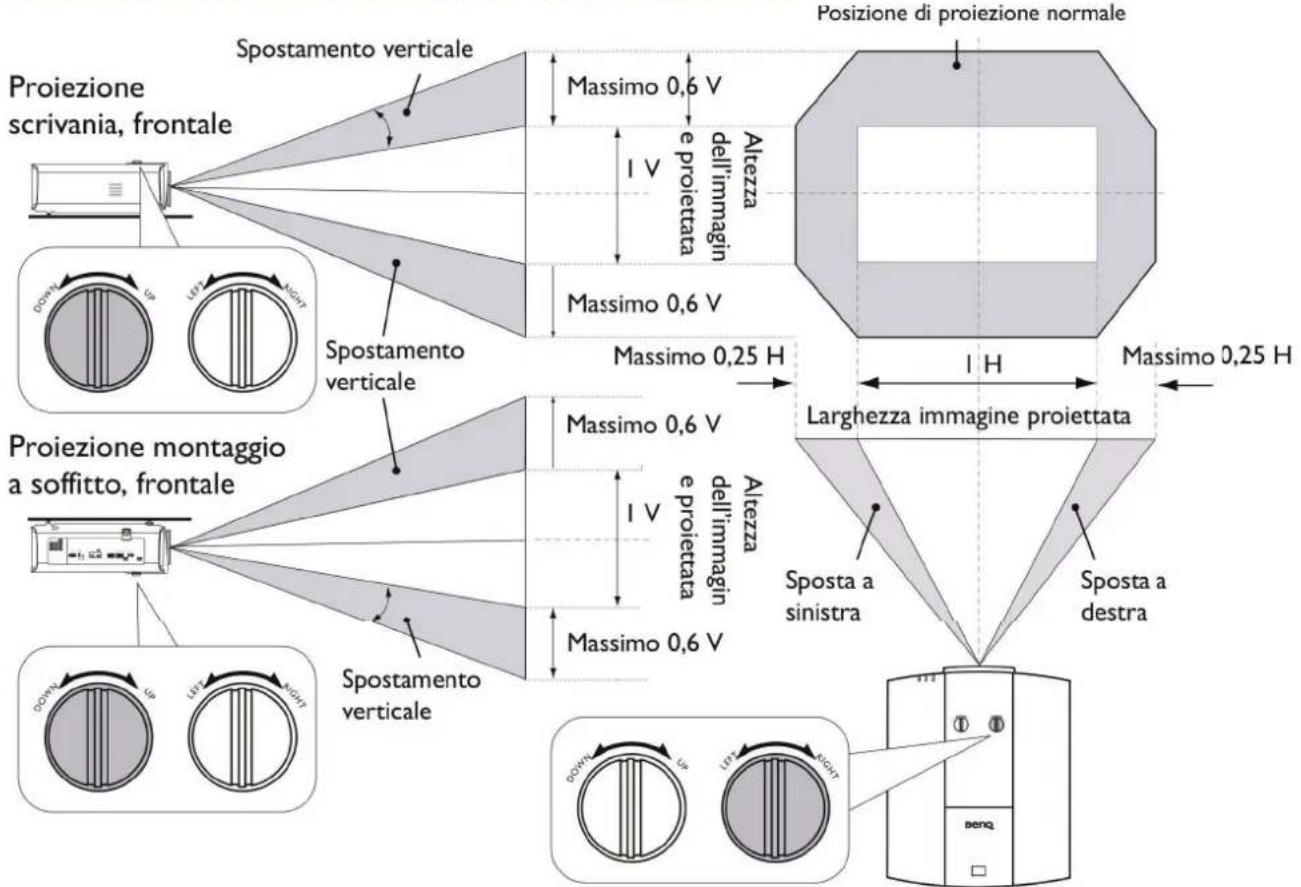

Spostamento dell'obiettivo di proiezione

• Smettere di ruotare la manopola di regolazione quando si sente un cli che indica che la manopola ha raggiunto il limite. Una rotazione excessiva della manopola cui cause danni.

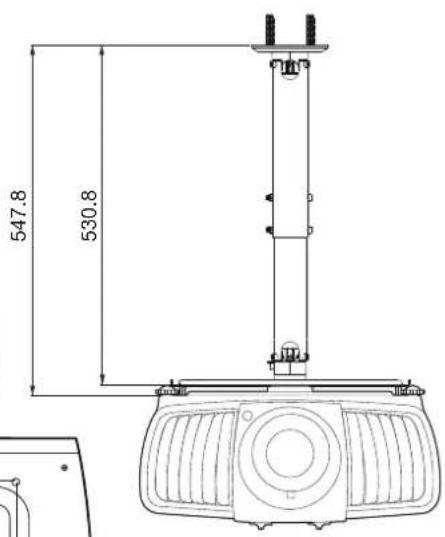

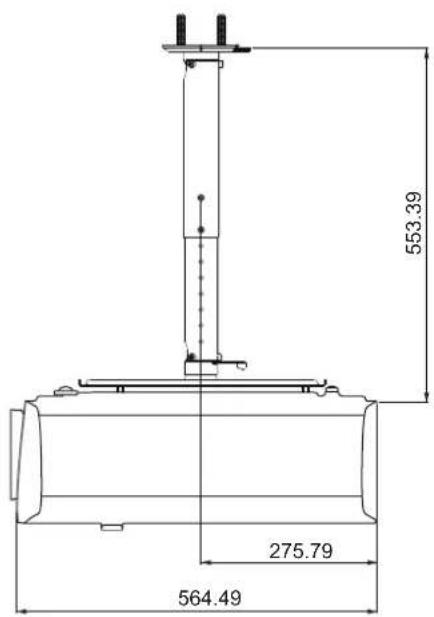

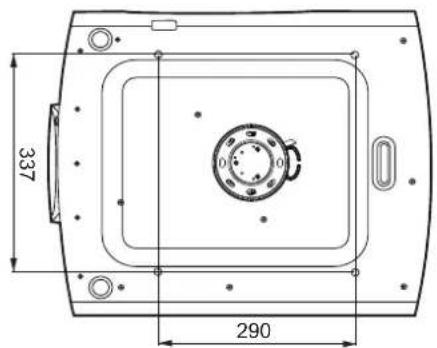

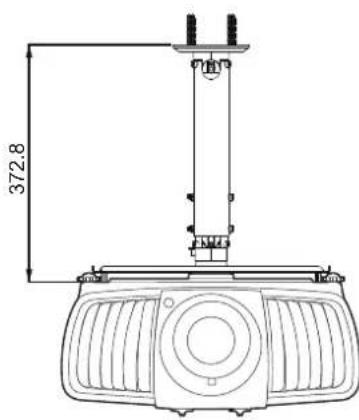

Schema per l'installazione a soffitto

Vite per installmenta a soffitto: M6

Il ferma cavi aiuta a evitare che la presa del cavo si stacchi alla porta di collegamento. Contiene le seguenti componenti.

Per usare il ferma cavi:

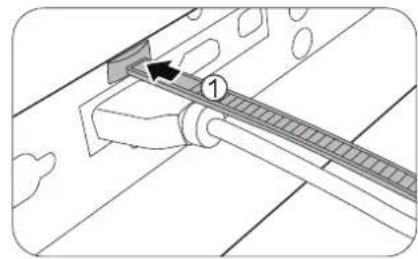

1. Collegare il cavo alla porta corretta sul proiettore. Inserire la testa del ferma cavi nell'apertura del ferma cavi direttamente sopra alla porta di collegamento. Notare che il ferma cavi non più essere rimioso dal foro una volta insertito.

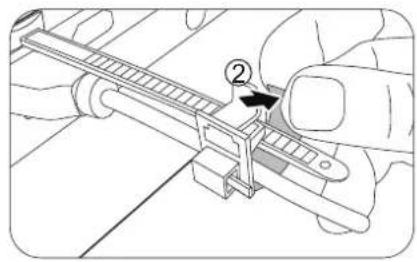

1. Afferrare l'elemento di fissaggio ferma cavi.
   Aprire leggermente l'elemento di fissaggio per avvolgere il cavo di collegamento.

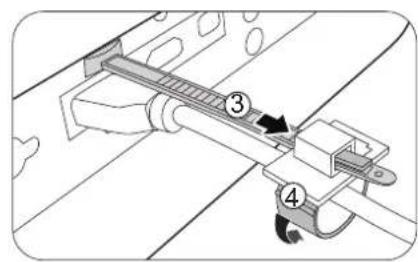

1. Inserire l'estremita del ferma cavi nell'elemento di fissaggio ferma cavi come illustrato.
2. Chiudere l'elemento di fissaggio ferma cavi premendo la linguetta.

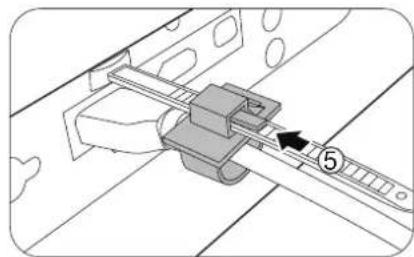

1. Spostare l'elemento di fissaggio lungo il ferma cavi fino alla presa del cavo.

L'installazione del ferma cavi è completeness.

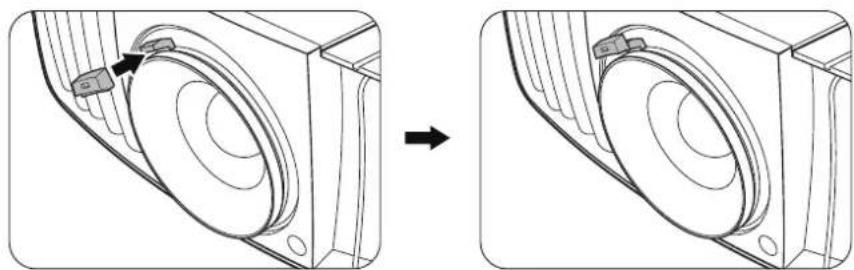

Uso del coperchio in gomma dell'obiettivo

Quando il proiettre è installato o montato in una posizione diversa da quella orizzontale, usare il coperchio in gomma per evitare che l'anello dello zoom ruoti a causa del suo stesso peso. Una volta regolati gli anelli di messa a fuoco e zoom, seguire le istruzioni per insertire il coperchio in gomma per tenerlo in posizione.

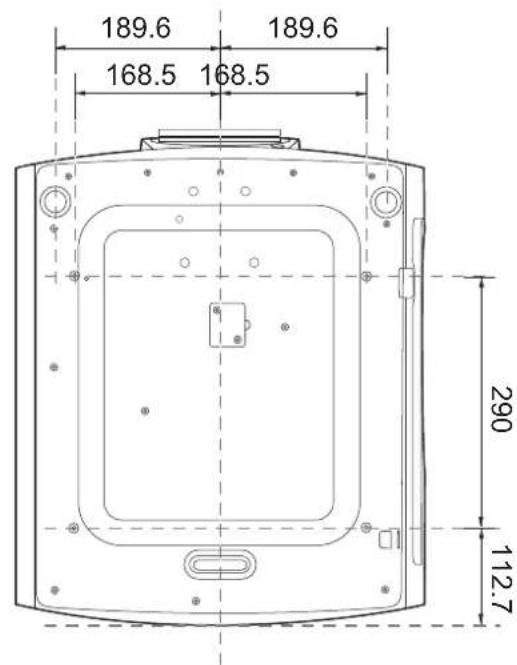

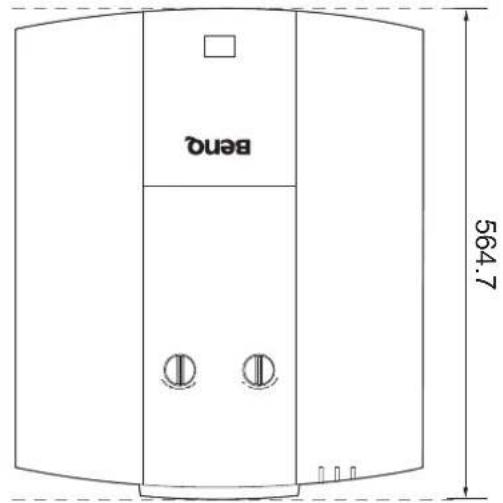

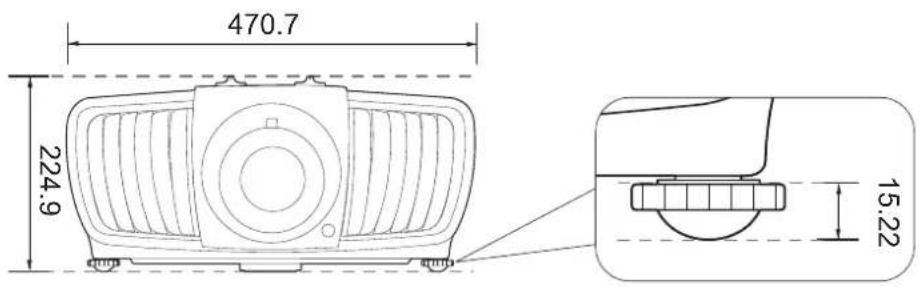

Dimensioni del proiettre

470,7 mm (L) × 224,9 mm (A) × 564,7 mm (P)

Unità: mm

Comando RS232

Assegnazione pin RS232

N. Seriale N. Seriale

1 NC 6 NC

2 RX 7 RTSZ

3 TX 8 CTSZ

4 NC 9 NC

5 GND

Funzione Tipo Operazione ASCII
Alimentazione	Scrittura Accensione <CR>*pow=on#<CR>
	Scrittura Spegnimento <CR>*pow=off#<CR>
	Lettura	Stato alimentazione <CR>*pow=?#<CR>
Selezione sorgeente	Scrittura COMPUTER/RYPbPr <CR>*sour=RGB#<CR>
	Scrittura HDMI <CR>*sour=hdmi#<CR>
	Scrittura HDMI 2 <CR>*sour=hdmi2#<CR>
	Scrittura HDBaseT <CR>*sour=hdbaset#<CR>
	Lettura	Sorgente corrente <CR>*sour=?#<CR>
	Scrittura Presentazione <CR>*appmod=preset#<CR>
	Scrittura sRGB <CR>*appmod=srgb#<CR>
	Scrittura Luminoso <CR>*appmod=bright#<CR>
	Scrittura Cinema <CR>*appmod=cine#<CR>
	Scrittura DICOM <CR>*appmod=dicom#<CR>
	Scrittura Utente1 <CR>*appmod=user1#<CR>
	Scrittura Utente2 <CR>*appmod=user2#<CR>
	Scrittura ISF Day <CR>*appmod=isfday#<CR>
	Scrittura ISF Night <CR>*appmod=isfnight#<CR>
	Lettura	Modalità immagine <CR>*appmod=?#<CR>
Impostazioniimmagine	Scrittura Contrasto + <CR>*con=+#<CR>
	Scrittura Contrasto - <CR>*con=-#<CR>
	Lettura	Valore contrasto <CR>*con=?#<CR>
	Scrittura Luminosità + <CR>*bri=+#<CR>
	Scrittura Luminosità - <CR>*bri=+#<CR>
	Lettura	Valore luminosità <CR>*bri=?#<CR>
	Scrittura Colori + <CR>*color=+#<CR>
	Scrittura Colori - <CR>*color=-#<CR>
	Lettura	Valore colore <CR>*color=?#<CR>
	Scrittura Nitidezza + <CR>*sharp=+#<CR>
	Scrittura Nitidezza - <CR>*sharp=-#<CR>
	Lettura	Valore nitidezza <CR>*sharp=?#<CR>
	Scrittura Temperatura colore - Caldo <CR>*ct=warm#<CR>
	Scrittura Colore temperatura - Normale <CR>*ct=normal#<CR>
	Scrittura	Temperatura colore - Freddo <CR>*ct=cool#<CR>
	Scrittura	Temperatura colore lampada originale <CR>*ct=native#<CR>
	Lettura	Stato temperatura colore <CR>*ct=?#<CR>
	Scrittura Proporazioni 4:3 <CR>*asp=4:3#<CR>
	Scrittura Proporazioni 16:9 <CR>*asp=16:9#<CR>
	Scrittura Proporazioni 2,35:1 <CR>*asp=2.35#<CR>
	Scrittura Proporazioni automatiche <CR>*asp=AUTO#<CR>
	Lettura	Stato proporazioni <CR>*asp=?#<CR>
	Scrittura Auto <CR>*auto#<CR>
Funzione Tipo	Operazione ASCII
Impostazioni di funzionamento	Scrittura Posizione proiettre-Frontale ravolo <CR>*pp=FT#<CR>
	Scrittura Posizione proiettre-Poster. ravolo <CR>*pp=RE#<CR>
	Scrittura Posizione proiettre-Poster. soffitto <CR>*pp=RC#<CR>
	Scrittura Posizione proiettre-Front. soffitto <CR>*pp=FC#<CR>
	Scrittura Ricerca automatica velocese <CR>*QAS=on#<CR>
	Scrittura Ricerca automatica velocese <CR>*QAS=off#<CR>
	Lettura Stato ricerca automatica velocese <CR>*QAS=?#<CR>
	Lettura Stato posizione proiettre <CR>*pp=?#<CR>
	Scrittura Accensione diretta-Antivo <CR>*directpower=on#<CR>
	Scrittura Accensione diretta-Disattivo <CR>*directpower=off#<CR>
	Lettura Stato Accensione diretta <CR>*directpower=?#<CR>
	Scrittura Impostazioni standby- Rete attiva <CR>*standbynet=on#<CR>
	Scrittura Impostazioni standby- Rete disattiva <CR>*standbynet=off#<CR>
	Lettura Stato Impostazioni standby- Rete <CR>*standbynet=?#<CR>
Controllo lampada	Lettura Ore lamp	<CR>*ltim=?#<CR>
	Scrittura Modalità normale	<CR>*lampm=Inor#<CR>
	Scrittura Modalità ECO	<CR>*lampm=eco#<CR>
	Scrittura Mod. riduz	<CR>*lampm=dimming#<CR>
	Scrittura Mod person	<CR>*lampm=custom#<CR>
	Scrittura	Livello luce per modalità personalizzata
	Lettura	Stato livello luce per modalità personalizzata
	Lettura Stato modalità lampada	<CR>*lampm=?#<CR>
Varie	Lettura Nome modelo	<CR>*modelname=?#<CR>
	Scrittura Inattività attiva	<CR>*blank=on#<CR>
	Scrittura Inattività disattiva	<CR>*blank=off#<CR>
	Lettura Stato inattività	<CR>*blank=?#<CR>
	Scrittura Menu attivo	<CR>*menu=on#<CR>
	Scrittura Menu disattivo	<CR>*menu=off#<CR>
	Scrittura Su	<CR>*up#<CR>
	Scrittura Giu	<CR>*down#<CR>
	Scrittura Destra	<CR>*right#<CR>
	Scrittura Sinistra	<CR>*left#<CR>
	Scrittura Invio	<CR>*enter#<CR>
	Scrittura Scopri dispositiivo AMX-Antivo	<CR>*amxdd=on#<CR>
	Scrittura Scopri dispositiivo AMX-Disattivo	<CR>*amxdd=off#<CR>
	Lettura Stato Scopri dispositiivo AMX	<CR>*amxdd=?#<CR>
	Lettura Indirizzo MAC	<CR>*macaaddr=?#<CR>
	Scrittura Modalità altitudine elevata attiva	<CR>*Highaltitude=on#<CR>
	Scrittura Modalità altitudine elevata disattiva	<CR>*Highaltitude=off#<CR>
	Lettura Stato modalità altitudine elevata	<CR>*Highaltitude=?#<CR>

CodelpkaHne

BaxkhIbe HnCTpyKcHn No TexHnke 6e3OnacHoCtN 82

YBeDomJIeHne 85

YBeDomJIeHne o Ia3epe 85
YBeDOMJIeHne o6 oxJaXdEHH 86

HnΦopMaun o npOkyKe 87

KoMJIeKT noCTaBKn 87
TexHHueckne xapaKTepeNCTnKn 87
Pa3beMbl 87
IyIbT dy 88

YcTaHOBka 89

PpoeKunHbIe pa3Mepbl 89
PerynilpoBka noJoxeHn npoeKtopa 90
IcnoJIb3OBAHne KOMnIeKta Ka6eJIbHOJ CTaXKn 91
IcnoJIb3OBAHne pe3nHOBO KoJINaUka oBekTnBa. 92

Pa3Mepbl npoeKtopa 93

Komanda RS-232 94

Ha3NaueHne KOHTaKToB pa3bema RS-232 94
