MODE D'EMPLOI LK970 BENQ

Guide d'installation du projecteur DLP

Consignes de sécurité importantes 40

Avis 42

Avis du laser 42

Avis de refroidissement 43

Informations du produit 44

Contenu de l'emballage 44

Caracteristiques 44

Prises 44

Telecommande 45

Installation 46

Dimensions de projection 46

Ajuster la position du projecteur 47

Utiliser le groupe attache de cable 48

Utiliser le capuchon en caoutchouc de I'objectif 48

Dimensions de projection 49

Commande RS232 50

Affectation de broches RS232 50

Veuillez visitor le site Web ci-dessous la dernière version du Manuel d'utilisation / Guide d'installation.

http://business-display.benq.com/

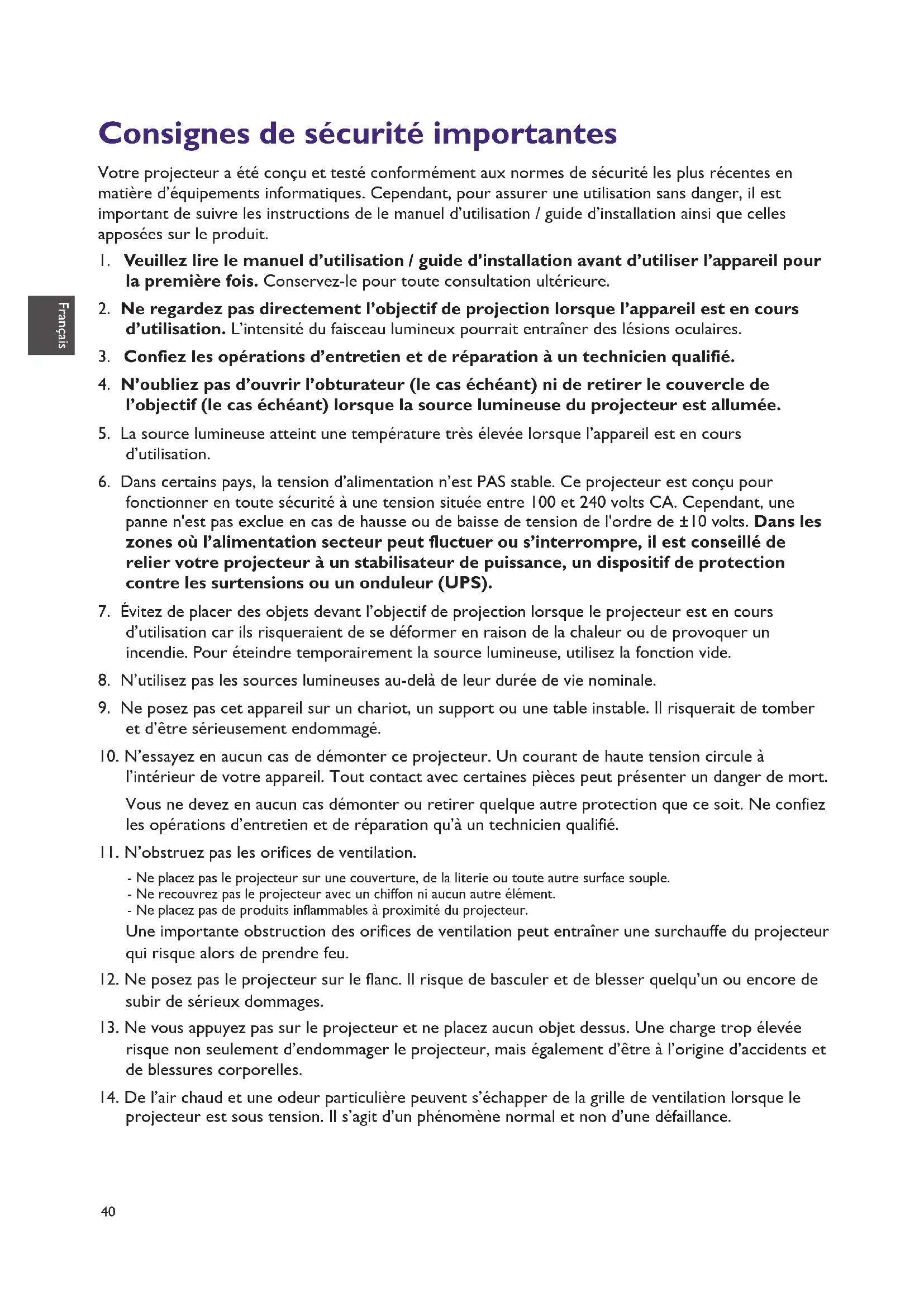

Consignes de sécurité importantes

Votre projecteur a ete conu et teste conformement aux normes de securite les plus recentes en matière d'equipements informatiques. Cependant, pour assurer une utilisation sans danger, il est important de suivre les instructions de le manuel d'utilisation / guide d installation ainsi que celles apposees sur le produit.

1. Veuillez lore le manuel d'utilisation / guide d'installation avant d'utiliser l'appareil pour la première fois. Conservez-le pour toute consultation ultérieure.
2. Ne regardez pas directement l'objet de projection lorsque l'appareil est en cours d'utilisation. L'intensité du faisceau lumineux pourrait entraîner des lésions oculaires.
3. Confiez les opérations d'entretien et de réparation à un technicien qualifié.
4. N'oubliez pas d'ouvrir l'obturateur (le cas échéant) ni dePTRer le couvercle de I'objectif (le cas échéant) lorsque la source lumineuse du projecteur est allumée.
5. La source lumineuse atteint une température très élevé lorsque l'appareil est en cours d'utilisation.
6. Dans certains pays, la tension d'alimentation n'est PAS stable. Ce projecteur est conçu pour fonctionner en toute sécurité à une tension située entre 100 et 240 volts CA. Cependant, une panne n'est pas exclue en cas de hausse ou de baisse de tension de l'ordre de ± 10 volts. Dans les zones où l'alimentation secteur peut fluctuer ou s'interrompre, il est conseilé de relier votre projecteur à un stabilisateur de puissance, un dispositif de protection contre les surtensions ou un onduleur (UPS).
7. Évitez de placer des objets devant l'objet de projection lorsque le projecteur est en cours d'utilisation car ils risqueraient de se déformer en raison de la chaleur ou de provoquer un incendie. Pour éteindre temporairement la source lumineuse, utilisez la fonction vide.
8. N'utilisez pas les sources lumineuses au-delà de leur durée de vie nominale.
9. Ne posez pas cet apparéil sur un chariot, un support ou une table instable. Il risquérait de tomber et d'être sérieusement endommagé.

10. N'essayez enaucn cas de démonter ce projecteur. Un courant de haute tension circule à l'intérieur de votre apparéil. Tout contact avec certaines pieces peut présenter un danger de mort. Vous ne devez enaucn cas démonter ou retirer qu'enque autre protection que ce soit. Ne confiez les opérations d'entretien et de réparation qu'a un technicien qualifié.
    I I. N'obstruiez pas les orifices de ventilation.

11. Ne placez pas le projecteur sur une couverture, de la literie ou toute autre surface souple.

12. Ne recouvre pas le projecteur avec un chiffon ni aucun autre élément.
13. Ne placez pas de produits inflammables à proximé du projecteur.

Une importante obstruction des orifices de ventilation peut entraîner une surchauffe du projecteur qui risque alors de prendre feu.

1. Ne posez pas le projecteur sur le flanc. Il risque de basculer et de blesser quelqu'un ou encore de subir de sérieux dommages.
2. Ne vous appuyez pas sur le projecteur et ne placezaucun objet dessus. Une charge trop elevée risque non seulement d'endommager le projecteur, mais également d'être à l'origine d'accidents et de blessures corporelles.

3. De l'air chaud et une odeur particuliere peuvent s'échapper de la grille de ventilation lorsque le projecteur est sous tension. Il s'agit d'un phénomène normal et non d'une défaillance.

4. Ne placez pas de liquides sur le projecteur, ni a proximite. Tout deversement pourrait et a l'origine d'une panne. Si le projecteur avait ete mouillé, debranchez-le de la prise secteur et contactez BenQ pour une réparation.

5. Cet apparéil doit être mis à la terre.

6. Évitez de placer le projecteur dans l'un des environnements ci-dessous.

7. Espace réduit ou peu ventilé. l'appareil doit être place à une distance minimale de 50 cm des murs et l'air doit pouvoir circuler librement autour du projecteur.

8. Emplacements soumis à des températures tropées, par exemple dans une voiture aux vitres fermées.
9. Emplacements soumis à un taux d'humidité excessif, poussièux ou enfumés risquant de détériorer les composants optiques, de réduire la durée de vie de l'appareil ou d'assombrir l'image.
10. Emplacements situés à proximé d'une alarme incendie.
11. Emplacements dont la température ambiante dépasse 40^ / 104^
12. Emplacements ou l'altitude excede 3000 mètres (10000 pieds).

Groupe de risque 2

1. Selon la classification de la sécurité photobiologique des sources lumineuse et systèmes de sources lumineuse, ce produit est du Groupe de risque 2, CEI 62471-5:2015.
2. Rayonnement optique eventuellement dangereux émis par ce produit.
3. Ne regardez pas la source lumineuse en fonction. Cela pourrait blesser vos yeux.
4. Comme pour toute source lumineuse, ne regardez pas directement le rayon lumineux.

L'unité de source lumineuse du projecteur utilise un laser.

Precaution du laser

(Pour la Chine et autres régions) Ce produit appartient aux produits laser de CLASSE 1 et est conforme à CEI 60825-1:2014.

(Pour l'Amérique du Nord) Ce produit appartient aux produits laser de CLASSE 3R et est conforme à CEI 60825-1:2007.

(Pour l'Amérique du Nord)

(Pour les autres régions)

Avis

Avis du laser

Ce symbole indique qu'il y a un risque potentiel d'exposition des yeux aux rayons laser, à moins que les instructions ne soient suivies de pres.

Ce produit laser est désigné comme classe 3R pendant toutes les procédures de fonctionnement.

LUMIÈRE LASER - ÉVITEZ UNE EXPOSITION DIRECTE POUR LES YEUX.

Ne pointez pas le laser et ne permettez pas que la lumière laser soit dirigée ou refléchie vers d'autres personnes ou des objets refléchissants.

La lumière directe ou dispersée peut etre dangereuse pour les yeux et la peau.

Il y a un risque potentiel d'exposition aux rayons laser si les instructions fournies ne sont pas suivies.

Attention : l'utilisation de contrôle ou d'ajustements ou l'exécution de procédures autres que celles spécifiées dans le present document peuvent entrainer une exposition dangereuse aux rayonnements.

Paramètres LASER

Longueur d'onde 450nm - 460nm (Bleue)

Mode de fonctionnement Pulsé, en raison de la fréquence d'images

Largeur d'impulsion 1,05ms

Taux de répétition des 120Hz

impulsions

Energie laser maximale 0,582mJ

Puisance interne totale >100w

Taille apparente de la >10mm , a l'arrêt de I'objectif

source

Divergence >100 mili Radian

Avis de refroidissement

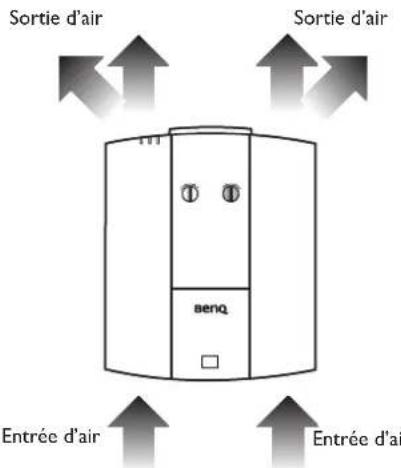

Ventilation Avertissement pour l'installation

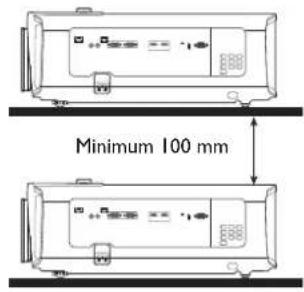

Pour une ventilation adequate du projecteur, assurez-vous de laisser un espace autour du projecteur comme indiquedans l'illustration ci-dessous:

• Table - Table

• Plafond - Empilage

Évitez d'utiliser le projecteur dans un espace mal ventilé ou confiné.

Informations du produit Contenu de l'emballage

Projecteur Telecommande et piles Guide d'installation

Cordon d'alimentation Groupe attache de cable x 2 Capuchon en caoutchouc

Caracteristiques

Système d'affichage DMD I puce
Résolution 2716 (H) × 1528	(V)UHD 4K 3840X2160 à l'écran
Source lumineuse Diode du	laser
Luminosité 5000 Lumens
Consommation 595 W (max) ; < 0,5 W (veille)
Dimensions 470,7 mm (L) ×	224,9 mm (H) × 564,7 mm (P)
Poids 19,20 kg (42,3 lb)

Prises

LAN

Pour la connexion d'un cable Ethernet RJ45 Cat5/Cat6 pour contrôler le projecteur via un réseau.

·IRIN

Pour une utilisation avec un cable d'extension IR pour assurer une(Meilleure réception du signal de la télécommande.

12V TRIGGER

Déclenchent les apparèils externes tels qu'un écran électrique ou le contrôle de l'éclairage, etc.

HDBaseT

Pour la connexion d'un cable RJ45 Cat5/Cat6 pour l'entrée de video haute définition non compressée (HD).

- MONITOR OUT

Connexion à un autre équipement d'affichage pour l'affichage simultané de la lecture.

PC

Port VGA 15 broches pour la connexion à RVB source ou un PC.

HDMI I

Connexion à une source HDMI (4K).

HDMI 2

Connexion à une source HDMI.

- USB MINI-B

Pour la mise à niveau du micrologiciel uniquement.

- USB TYPE A

Prend en charge la sortie 5V/2A.

RS232

Interface D-sub standard à 9 broches pour la connexion au système de contrôle PC et à la maintenance du projecteur.

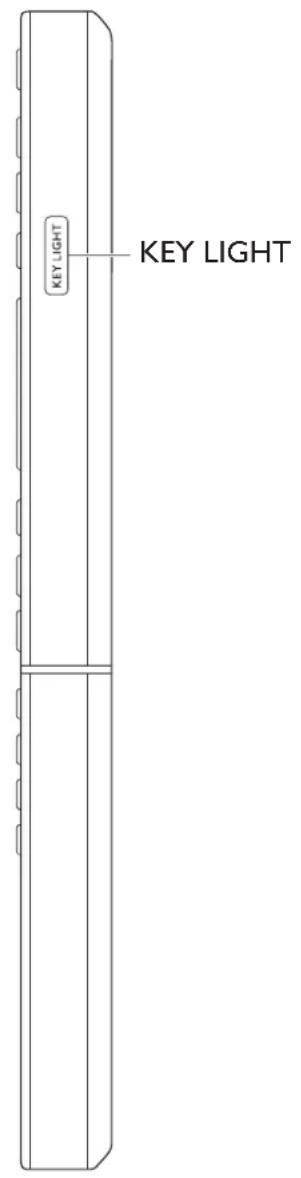

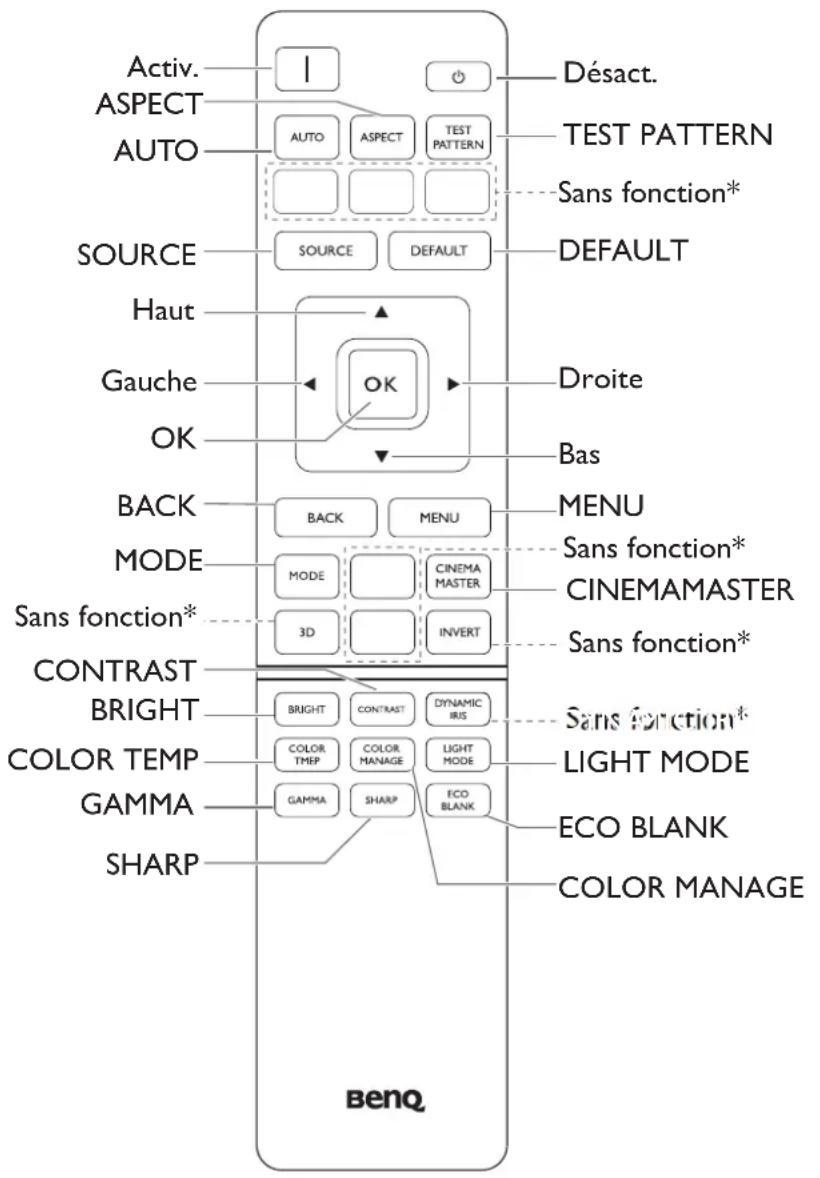

Télécommande

Installation

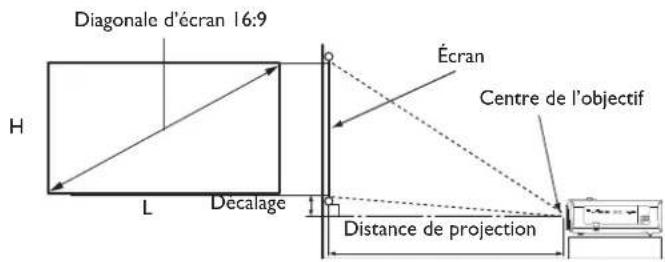

Dimensions de projection

• Le format de l'écran est 16:9 et l'image projetée est au format 16:9

Taille d'écran Distance de l'écran (mm)							Décalage (mm)
		L (mm) max.)	H (mm) max.	Distance min.	Moyenne	Distance max.
Pouce mm (zoom)
40	1016	886	498		1222	1505 17	89 50
50	1270	1107	623		1528	1882 22	36 62
60	1524	1328	747		1833	2258 26	83 75
80	2032	1771	996		2444	3011	3578
90	2286	1992	1121	2750	3387	4025	112
100	2540	2214	1245	3055	3763	4472	125
110	2794	2435	1370	3361	4140	4919	137
120	3048	2657	1494	3666	4516	5366	149
130	3302	2878	1619	3972	4893	5813	162
140	3556	3099	1743	4277	5269	6261	174
150	3810	3321	1868	4583	5645	6708	187
160	4064	3542	1992	4888	6022	7155	199
170	4318	3763	2117	5194	6398	7602	212
180	4572	3985	2241	5499	6774	8049	224
190	4826	4206	2366	5805	7151	8497	237
200	5080	4428	2491	6110	7527	8944	249
250	6350	5535	3113		7638	9409	11180
300	7620	6641	3736		9165	11290	13416
350	8890	7748	4358		10693	13172	15652
400	10160	8855	4981		12220	15054	17888
500	12700	11069	6226	15275	18817	22359	623

Diagonale

Toutes les mesures sont approximatives et peuvent varier des tailles réelles.

Si vous avez l'intention dinstaller le projecteur de façon permanente, BenQ vous recommande de tester physiquement la taille et la distance de projection à l'emplacement précis d'installation du projecteur avant de l'instituer de façon permanente, afin de prendre en compte les caractéristiques optiques de ce projecteur. Cela vous aiderà à déterminer la position de montage exacte la vente adaptée à l'emplacement de votre installation.

• L'installation au plafond doit être effectuee par un professionnel qualifie. Contactez vous revendeur pour plus d'informations. Il n'est pas recommandede installer le projecteur vous-meme.
• Utilisez toujours le projecteur sur une surface solide et plane. Des blessures graves et des dégats peuvent survenir si le projecteur tombe.
• N'utilise pas le projecteur dans un environnement où se produit des températures extrêmes. Le projecteur doit être utilisé à des températures comprises entre 32 degrés Fahrenheit (0 degrés Celsius) et 104 degrés Fahrenheit (40 degrés Celsius).
  Des dommages a l'ecran se produiront si le projecteur est exposé à l'humidité, à la poussière ou à la fumée.
• Ne couvre pas les entrées et sorties d'air du projecteur. Une ventilation adequate est requise pour dissiper la chaleur. Des dommages au projecteur se produit si les entrées et sorties d'air sont couverts.

Ajuster la position du projecteur

Décalage de l'objet de projection

• Veuillez arrête de tourner le bouton d'ajustement lorsque vous entendez un click qui indique que le bouton a atteint sa limite. Trop tourner le bouton peut endommager.

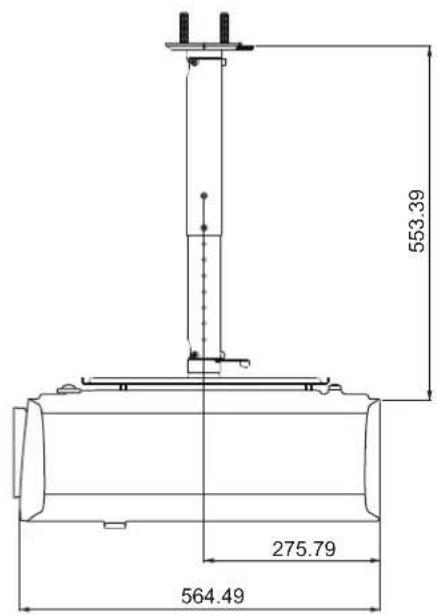

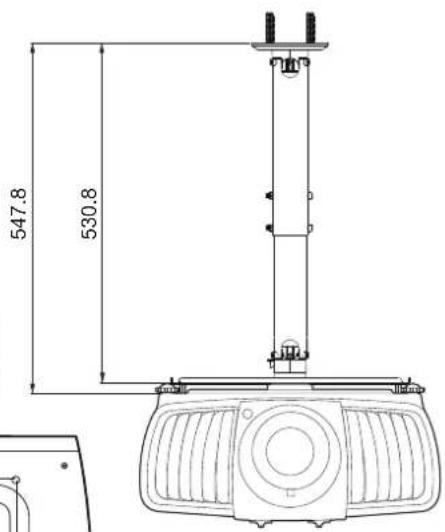

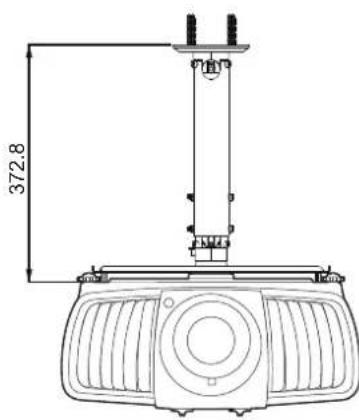

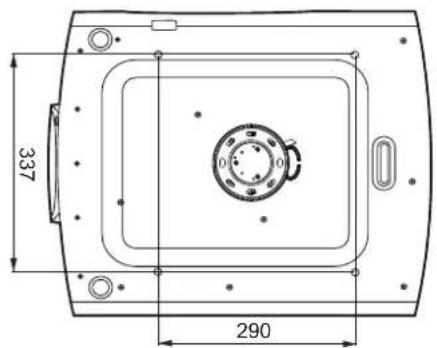

Diagramme de configuration de montage au plafond

Vis de montage au plafond: M6 (L max. = 25 mm; L min. = 20 mm)
Unité: mm

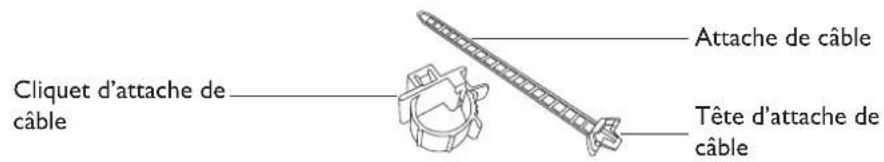

Utiliser le groupe attache de cable

Le groupe attache de cable permet d'eviter qu'une prise de cable sorte du port de connexion. Il contient les éléments suivants.

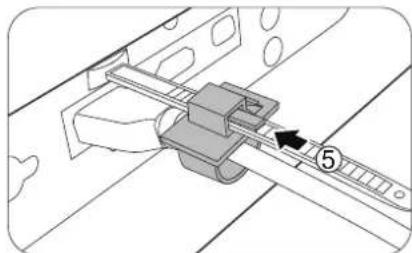

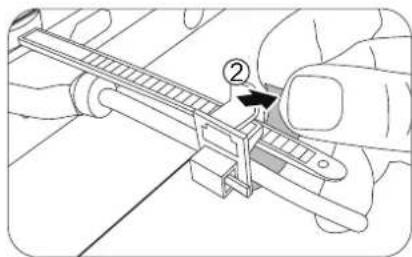

Pour utiliser le groupe attache de cable :

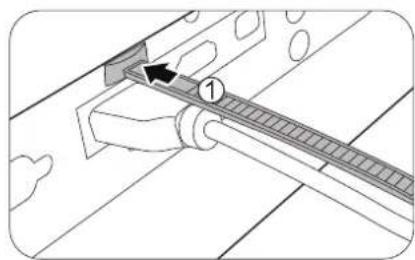

1. Branchez fermement un cable à un port approprié du projecteur. Insérez la tête d'attache de cable dans le trou d'attache de cable juste au-dessus du port de connexion. Notez que l'attache de cable ne peut pas etre retiree du trou une fois qu'elle est inseree.

1. Insérez l'extrémité de l'attache de cable dans le clique d'attache de cable, comme illustré.
2. Fermez le clique d'attache de cable en appuyant sur son onglet.

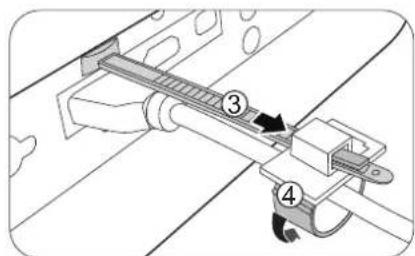

1. Prenez le clique t d'attache de cable. Ouvrez tegement le clique pour entourer le cable de connexion.

1. Déplacez le clique d'attache de cable avec l'attache de cable à l'extrémité de la prise du cable.

L'installation de l'attache de cable est finie.

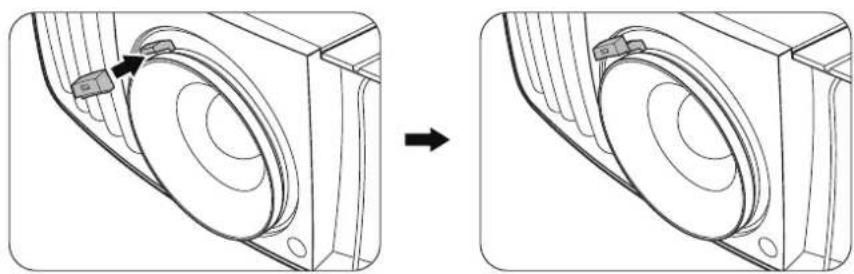

Utiliser le capuchon en caoutchouc de l'objectif

Lorsque le projeteur est installé ou monté autrement que dans une position horizontale, utilisez le capuchon en caoutchouc pour éviter que la molette de zoom ne tourne en raison de son propre poids. ÀpRES avoir ajusté les molettes de mise au point et de zoom, suivez les illustrations pour insérer le capuchon en caoutchouc pour les maintainir en position.

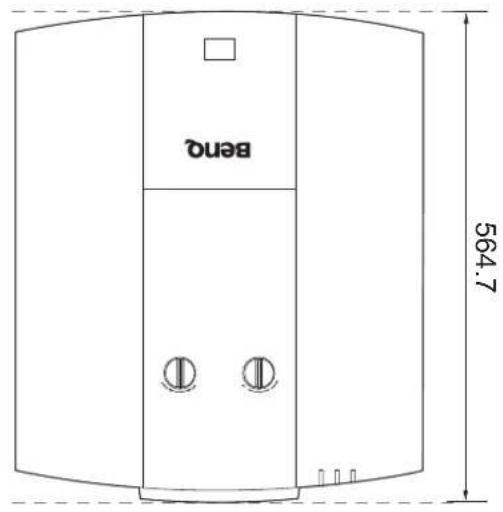

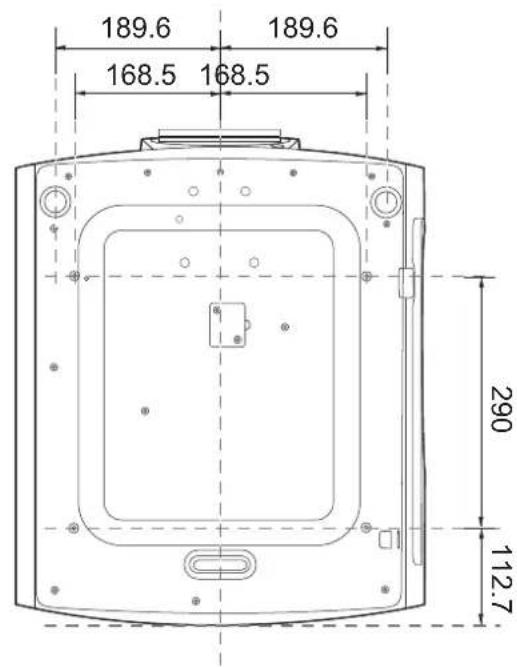

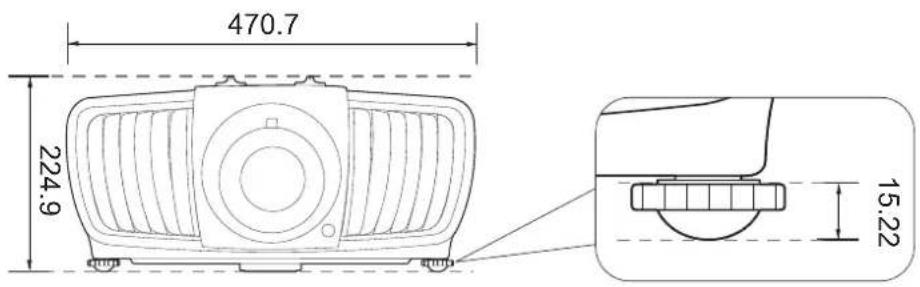

Dimensions de projection

470,7 mm (L) × 224,9 mm (H) × 564,7 mm (P)

Unité : mm

Commande RS232

Affectation de broches RS232

N° Série N° Série

1 NC 6 NC

2 RX 7 RTSZ

3 TX 8 CTSZ

4 NC 9 NC

5 GND

Fonction Type	Fonctionnement	ASCII
Alimentation	Écriture	Sous tension	?#
	Écriture	Hors tension	?#
	Lecture État d'almeation	?#	?#
Sélection de la source	Écriture	COMPUTER/YPbPr	?#
	Écriture	HDMI	?#
	Écriture	HDMI 2	?#
	Écriture	HDBaseT	?#
	Lecture Source actuelle	?#	?#
	Écriture	Présentation	?#
	Écriture	sRVB	?#
	Écriture	Lumineux	?#
	Écriture	Cinéma	?#
	Écriture	DICOM	?#
	Écriture	Util. 1	?#
	Écriture	Util. 2	?#
	Écriture	ISF Day	?#
	Écriture	ISF Night	?#
	Lecture Mode Image	?#	?#
Paramètre image	Écriture	Contraste +	?#
	Écriture	Contraste -	?#
	Lecture Valeur du contraste	?#	?#
	Écriture	Luminosité +	?#
	Écriture	Luminosité -	?#
	Lecture Valeur de la luminosité	?#	?#
	Écriture	Couleur +	?#
	Écriture	Couleur -	?#
	Lecture Valeur de la couleur	?#	?#
	Écriture	Netteté +	?#
	Écriture	Netteté -	?#
	Lecture Valeur de la netteté	?#	?#
	Écriture	Température des couleurs-Chaud	?#
	Écriture	Température des couleurs-Normal	?#
	Écriture	Température des couleurs-Froid	?#
	Écriture	Température des couleurs-lampe d'origine	?#
	Lecture État de la température des couleurs	?#	?#
	Écriture	Rapport 4:3	?#
	Écriture	Rapport 16:9	?#
	Écriture	Rapport 2,35:1	?#
	Écriture	Rapport auto	?#
	Lecture État du rapport	?#	?#
	Écriture	Auto	?#
Paramètres de fonctionnement	Écriture Position du fonctionnement	projecteur-Sol avant <CR>*pp=FT#<CR>
	Écriture Position du fonctionnement	projecteur-Sol arrêté <CR>*pp=RE#<CR>
	Écriture Position du fonctionnement	projecteur-Plafond arr. <CR>*pp=RC#<CR>
	Écriture Position du fonctionnement	projecteur-Plafond avant <CR>*pp=F C#<CR>
	Écriture Recherche	auto rapide <CR>*QAS=on#<CR>
	Écriture Recherche	auto rapide <CR>*QAS=off#<CR>
	Lecture État de recherche	auto rapide <CR>*QAS=?#<CR>
	Lecture État de la position du fonctionnement	projecteur <CR>*pp=?#<CR>
	Écriture Mise sous tension directe-activée <CR>*directpower=on#<CR>
	Écriture	Mise sous tension directe-désactivée	<CR>*directpower=off#<CR>
	Lecture Mise sous tension directe-État <CR>*directpower=?#<CR>
	Écriture Paramètres	de veille-Réseau activé <CR>*standbynet=on#<CR>
	Écriture	Paramètres de veille-Réseau désactivé	<CR>*standbynet=off#<CR>
	Lecture Paramètres	de veille-État du réseau <CR>*standbynet=?#<CR>
Contrôle de la lampe	Lecture Heures lamype	<CR>*ltim=?#<CR>
	Écriture Mode normal	<CR>*lampm=Inor#<CR>
	Écriture Mode éco	<CR>*lampm=eco#<CR>
	Écriture Mode d'attenuation	<CR>*lampm=dimming#<CR>
	Écriture Mode personnelisé	<CR>*lampm=custom#<CR>
	Écriture	Niveau de luminière pour le mode personnelisé	<CR>*lampcustom=value#<CR>
	Lecture	Statut du niveau de luminière pour le mode personnelisé	<CR>*lampcustom=?#<CR>
	Lecture État du mode lamype	<CR>*lampm=?#<CR>
Divers	Lecture Nom de modèle	<CR>*modelname=?#<CR>
	Écriture Vide activé	<CR>*blank=on#<CR>
	Écriture Vide désactivé	<CR>*blank=off#<CR>
	Lecture État de vide	<CR>*blank=?#<CR>
	Écriture Menu activé	<CR>*menu=on#<CR>
	Écriture Menu désactivé	<CR>*menu=off#<CR>
	Écriture Haut	<CR>*up#<CR>
	Écriture Bas	<CR>*down#<CR>
	Écriture Droite	<CR>*right#<CR>
	Écriture Gauche <CR>*left#<CR>
	Écriture Entrée	<CR>*enter#<CR>
	Écriture Découverte d'appareil AMX-activé <CR>*amxd=on#<CR>
	Écriture	Découverte d'appareil AMX-désactivé	<CR>*amxd=off#<CR>
	Lecture État de découverte d'appareil AMX <CR>*amxd=?#<CR>
	Lecture Adresse MAC	<CR>*macacd=?#<CR>
	Écriture Mode Haute altitude activé <CR>*Highaltitude=on#<CR>
	Écriture Mode Haute altitude désactivé <CR>*Highaltitude=off#<CR>
	Lecture État Mode Haute altitude <CR>*Highaltitude=?#<CR>

Inhaltsverzeichnis
