Tipo di prodotto	Multimetro digitale
Marca	Metrix
Modello	MTX204
Dimensioni (con guaina)	170 × 80 × 50 mm
Peso (con batterie)	320 g
Alimentazione	2 batterie AA 1,5 V (LR6) o batterie ricaricabili Ni-MH
Autonomia	Circa 500 ore (VLowZ/VAC senza retroilluminazione)
Display	LCD con retroilluminazione blu e torcia bianca
Misure	Tensione AC/DC/AC+DC, corrente AC/DC/AC+DC, resistenza, continuità, test diodi, capacità, rilevamento di tensione senza contatto (NCV), VLowZ, frequenza, rapporto ciclico
Campi di misura	Tensione: 60 mV a 1000 V DC, 750 V AC; Corrente: 600 µA a 10 A; Resistenza: 600 Ω a 60 MΩ; Capacità: 10 nF a 100 mF
Categoria di sicurezza	CAT III 600 V
Grado di protezione	IP54
Temperatura di funzionamento	-20 °C a 55 °C
Temperatura di stoccaggio	-40 °C a 60 °C
Umidità	Fino al 90 % UR a 45 °C
Manutenzione e pulizia	Scollegare, utilizzare un panno morbido e acqua saponata; evitare alcol e solventi
Pezzi di ricambio	Fusibili: F1 630 mA/1000 V, F2 10 A/1000 V; batterie AA; cavi di prova
Garanzia	24 mesi
Accessori forniti	2 batterie AA, 2 cavi di prova (rosso/nero)

Domande frequenti - MTX204 METRIX

Come misurare una tensione con il MTX204?

Ruotare il selettore su V (10 MΩ) o VLowZ (500 kΩ). Utilizzare il tasto giallo per scegliere AC, DC o AC+DC. Collegare il cavo rosso al terminale + e il nero a COM. Posizionare le sonde sui punti di test e leggere il valore.

Come utilizzare il rilevamento di tensione senza contatto (NCV)?

Scollegare i cavi di prova. Ruotare il selettore su NCV. Avvicinare l'apparecchio (zona di rilevamento sulla guaina) al conduttore. Se viene rilevata una tensione alternata (230 V, 50 Hz), l'apparecchio emette un bip e la retroilluminazione lampeggia in rosso. Il display indica 'EF' se non viene rilevata alcuna tensione.

Cosa significa la visualizzazione 'OL'?

OL (OverLoad) indica un superamento del campo di misura o un circuito aperto. Ad esempio, in resistenza, se il valore supera 60 MΩ, o in continuità se la resistenza è superiore a 600 Ω.

Come sostituire le batterie del MTX204?

Scollegare tutti i collegamenti e mettere l'apparecchio su OFF. Allentare le 2 viti del vano batterie sul retro. Sostituire con 2 batterie AA (LR6) o batterie ricaricabili Ni-MH rispettando la polarità. Riavvitare il coperchio.

Come sostituire un fusibile?

Scollegare tutto e mettere su OFF. Aprire il vano batterie. Sostituire il fusibile difettoso con uno identico: F1: 630 mA, 1000 V, 10 kA (6,3×32 mm); F2: 10 A, 1000 V, 30 kA (10×38 mm). Rispettare rigorosamente le caratteristiche.

Quali sono i simboli sul display?

I principali: AUTO (modalità automatica), HOLD (valore bloccato), REL (modalità relativa), Max-Min, AC/DC/AC+DC (tipo di segnale), Ω, Hz, F, V, A (unità), m, μ, n, k, M (prefissi), diodo, continuità, batteria scarica, NCV.

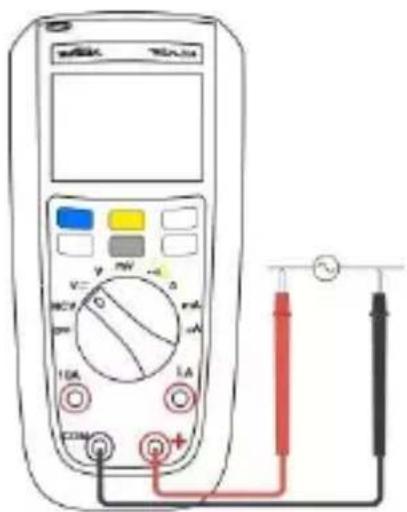

Come utilizzare la modalità relativa (ΔREL)?

In modalità misura, premere il tasto ΔREL per memorizzare il valore visualizzato come riferimento. Il display mostra quindi la differenza relativa rispetto a quel valore. Premere di nuovo per tornare alla modalità normale. Disponibile per V, mV, Ω, C, A, ecc.

Quali precauzioni di sicurezza bisogna rispettare?

Rispettare le categorie di misura (CAT III 600 V). Non utilizzare l'apparecchio in atmosfera esplosiva. Verificare lo stato dei cavi e della custodia. Non superare le tensioni/correnti massime. Tenere le mani dietro le protezioni per le dita. Scaricare i condensatori prima della misura.

Come pulire il multimetro?

Scollegare tutti i collegamenti e mettere su OFF. Utilizzare un panno morbido leggermente inumidito con acqua saponata. Risciacquare con un panno umido e asciugare rapidamente. Non utilizzare alcol, solventi o idrocarburi.

Qual è l'autonomia delle batterie e come ottimizzarla?

L'autonomia è di circa 500 ore in VLowZ/VAC senza retroilluminazione. Per risparmiare, disattivare la retroilluminazione (pressione lunga sul tasto) e utilizzare la modalità standby (per impostazione predefinita, l'apparecchio si spegne automaticamente).

MANUALE UTENTE MTX204 METRIX

1. ISTRUZIONI GENERALI 64

1.1. Precauzioni e norme di sicurezza 64
2. PRESENTAZIONE 66
2.1. Caratteristiche della segna 66
2.2. Accessori ericambi 66
2.3. Funzioni 66
2.4. Descrizione 67
2.5. Display 69
2.6. Fissaggio e supporto 70

1. UTILIZZO 71

3.1. Precauzioni d'uso 71
3.2. Primo utilizzato 71
3.3. Retroilluminatione torcia 72
3.4. Misura di tensione AC, DC o AC+DC 72
3.5. Misura di corrente AC, DC o AC+DC 73
3.6. Misura della continuità 74
3.7. Misura della resistenza 74
3.8.Test dei diodi 74
3.9. Misura della energia 75
3.10. Rivelazione di tensione nella contatto (NCV) 76
3.11. VlowZ 77
3.12. Altre misure 77

1. CARATTERISTICHE TECNICHE 77
2. CARATTERISTICHE GENERALI 80
3. MANUTENZIONE 81

6.1. Pulizia 81

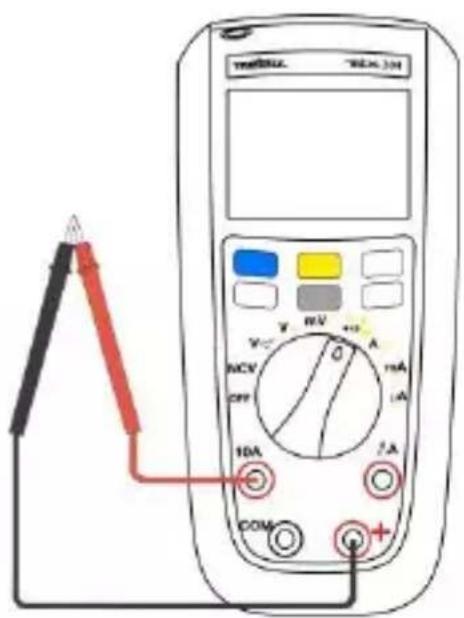

6.2. Test del fusibile 10A. 81
6.3. Sostituzione delle pile e dei fusibili 82

1. GARANZIA 82

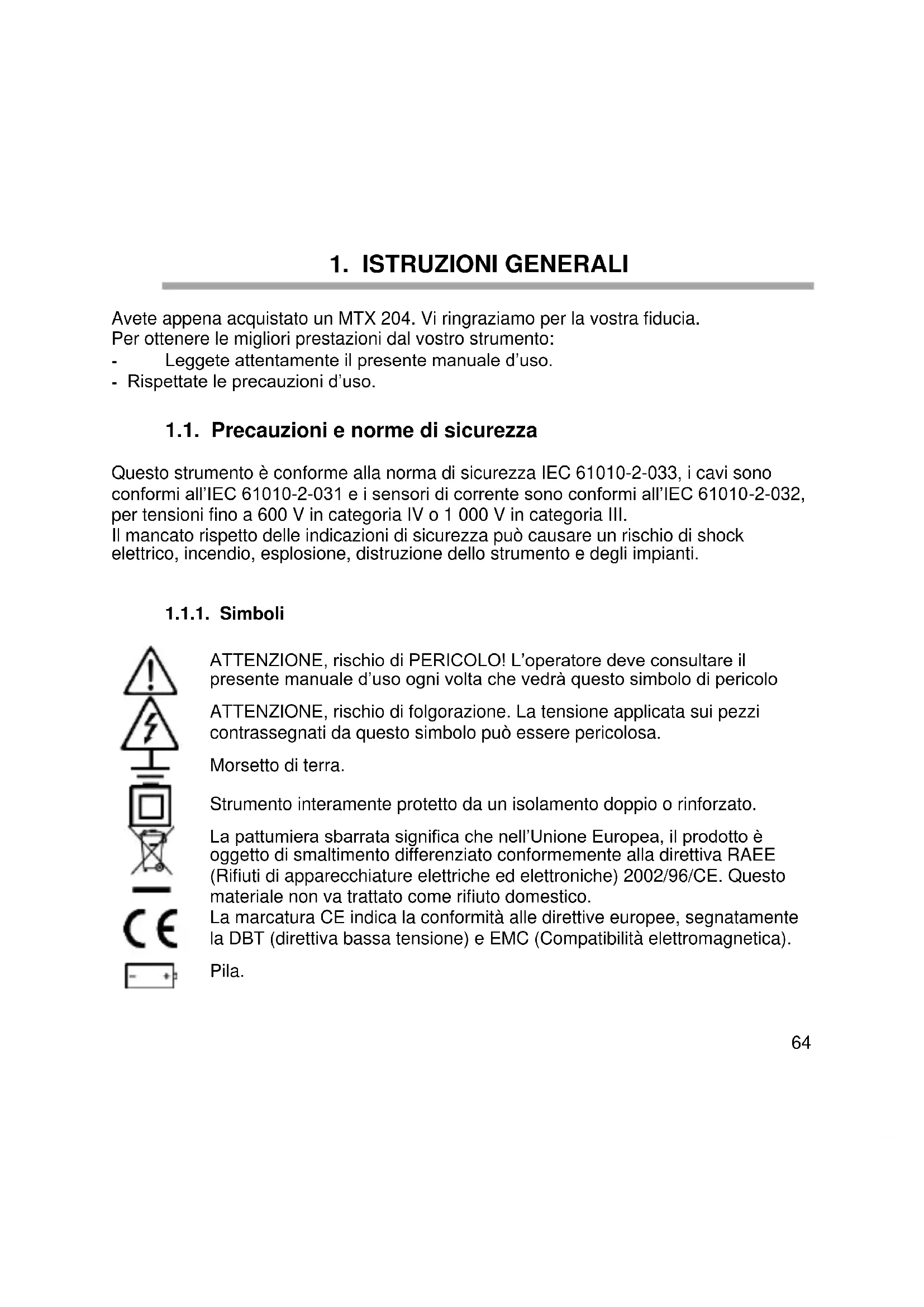

1. ISTRUZIONI GENERALI

Avete appena acquistato un MTX 204. Vi ringraziamo per la vostra fiducia.

Per ottener le migliorari prestazioni dal vosto strumento:

• Leggete attentamente il presente manuale d'uso.
• Rispettate le precauzioni d'uso.

1.1. Precauzioni e norme di sicurezza

Questo strumento è conforme alla norma di sicurezza IEC 61010-2-033, i cavi sono conformi all'IEC 61010-2-031 e i sensori di corrente sono conformi all'IEC 61010-2-032, per tensioni fino a 600V in categoria IV o 1 000 V in categoria III.

Il mancato rispetto delleindicazioni di sicurezzacould causare un rischio di shock elettrico, incendio, esplosione, distruzione dello strumento e degli impianti.

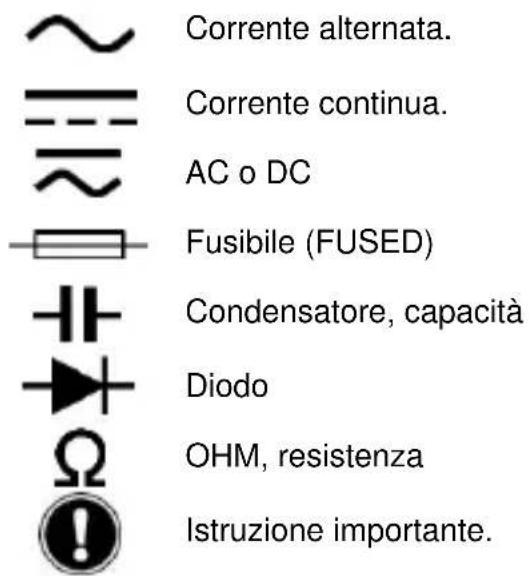

1.1.1. Simboli

ATTENZIONE, rischio di PERICOLO! L'operaatore deve consultare il presente manuale d'uso agli volta che vedrà questo significolo di pericolo

ATTENZIONE, rischio di folgorazione. La tensione applicata sui pezzi contrassegnati da questo significolo più essere pericolosa.

Morsetto di terra.

Strumento interamente protetto da un isolamento doppio o renforzato.

La pattumiera sbarrata significica che nell'Unione Europea, il prodotto è oggetto di smaltimento differenziato conformmente alla direttiva RAEE (Rifiuti di apparecchiature elettriche ed elettroniche) 2002/96/CE. Questo materiale non va trattato come rifiuto domestico.

La marcatura CE indica la conformità alle direttive europee, segnatamente la DBT (direttiva bassa tensione) e EMC (Compatibleità elettromagnetica).

Pila.

1.1.2. Definizione delle categorie di misura

La categoria di misura IV corrisponde alle misure effettuate alla sorgente dell'impianto a Bassa tensione.

Esempio: arriv di corrente, contatori e dispositivi di protezione.

La categoria di misura IlI corrisponde alle misure effettuate sull'impianto dell'edificio. Esempio: quadro di distribuzione, interruttori automatici, macchine o strumenti industriali fissi.

La categoria di misura Il corrisponde alle misure effettuate sui circuiti direttamente collegati all'impianto a bassa tensione.

Esempio: alimentazione di elettrodomestici e utensili portatili.

2.1. Caratteristica della segna

Verificare tutte la consegna in funzione della vostra ordinazione:

• Manuale d'uso cartaceo multilingue
• Set di 2 pile AA, 1,5V
  Cavo di test ricurvo (gomito) rosso, 1,5m, con punte di contatto
• Cavo di test ricurvo (gomito) nero 1,5m, con punte di contatto

2.2. Accessori ericambi

Ricambi

Set di cavi di test rosso/nero a spine banana maschio ricurve in PVC Set di cavi di test rosso/nero a spine banana maschio ricurve in silicone

Accessori

Sonde di test CAT III/IV

Pinze a coccodrillo

Per gli accessori e i ricambi, consultate il nostro site internet: www.chauvin-arnoux.com

2.3. Funzioni

MTX 204 è un multimetro che misura le grandezze elettriche e fisiche e che raggrappa le seguenti funzioni:

• misura delle tensioni AC, DC o AC+DC
• misura delle correnti AC, DC o AC+DC
• misura delle resistenze
• misura della continuità con bip sonoro
• test di diodi
• misura della capacité
• rivelazione di tensione sanza contatto

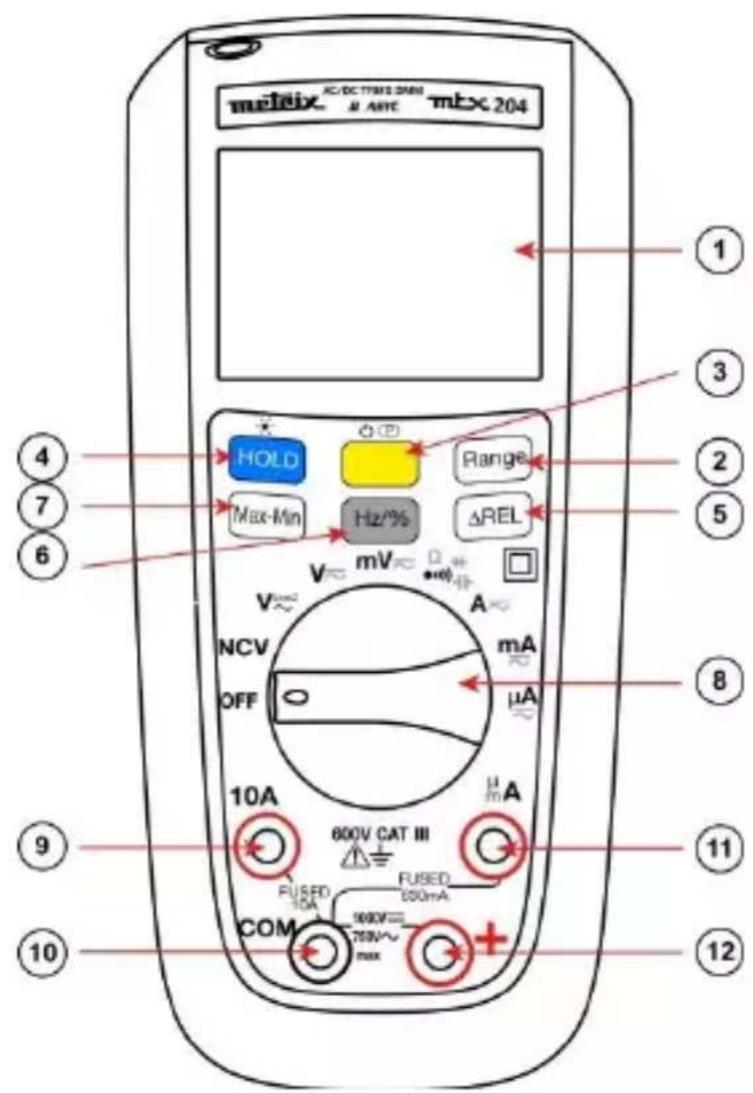

2.4. Descrizione

1	Schemo (vedi §. 2.5).
2	Tasto Range Calibro: per le misure di VAC, VDC, VLOWZ, Ω, C, AAC e ADC.
3	Tasto giallo: Modalità AC/DC Il modo AC+DC è selezionato (di default) su V, e su A. • Passate alla modalità AC alla modalità DC premendo brevamente questo tasto (segnale sonoro breve). • La modalità "Attivo" si visualizza sullo schermo LCD. • Per disattivare la modalità Standby, mantenete il tasto Uto accendendo il multimetro. • La modalità Standby è disattivata e il symbolo (Permanente) non si visualizzzerà più.
4	Tasto HOLD: • Mantiene la visualizzazione sul valore in corso e la congela (pressione breve). • Una seconda pressione breve riporta il multimetro in modalità normale. • Questo tasto funzione in tutte le portate (tranne NCV).
5	Tasto ΔREL (modalità relativa)
6	Tasto Hz/% (frequenza/duty cycle)
7	Tasto Max-Min
8	Commutatore.
9	Morsetto d'ingresso delle misure di corrente, 10A
10	Morsetto comune a tutte le misure, comune
11	Morsetto d'ingresso delle misure di tensione, di resistenza, di continuità, di diodo, e di capacità.
12	Morsetto d'ingresso delle misure di corrente in AC e DC, in μA e mA sono a 600mA

L'allegata tabella riepiloga le funzioni attribuite ai tasti e al commutatore.

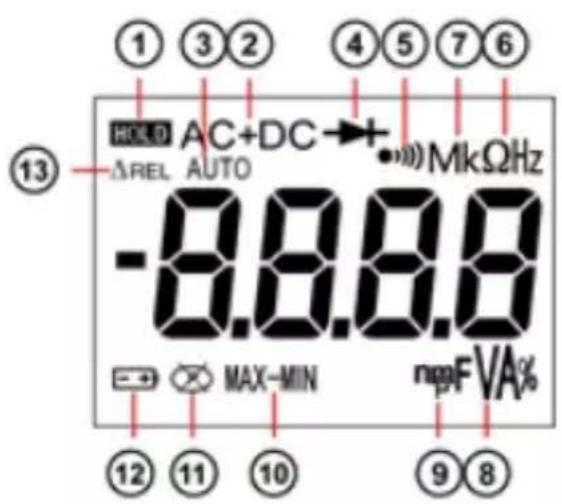

2.5. Display

Elemento	Descrizione	Elemento	Descrizione
1	Il display è congelato	8	F, A, V, % – Farad, Ampère, Volt o duty cycle
2	Tensione o corrente AC, DC o AC+DC	9	Prefisso decimale n, m, μ
3	Misura automatica	10	Max-Min
4	Il test di diodo è selezionato.	11	L'arresto automatico è attivato.
5	La misura di continuità è selezionata	12	La pila è debole e va sostituita.
6	Ω (resistenza) o Hz (frequenza in AC unicamente)	13	Modalità relativa
7	Prefisso decimale M, k

2.6. Fissaggio e supporto

Per unagettura agevole, è possibleutilizzare il multimetro in positioni diverse:

1. sul cavolo
2. su un muro o un bordo con la guaina fornita o mediate l'accessorio Multifix, in opzione
3. su una porta metallica con il nostro astuccio leggermente magnetizzato
4. sul sostegno d'inclinazione

2.

3.

4.

3.1. Precauzioni d'uso

• L'operatore e/o l'autorità responsablee deve leggere attendamente e assimilare le varie precauzioni da prendere durante l'utilizzo.
  Nonutilizzate lo strumento in un'atmosfera esplosiva, in presenza di gas infiammabili o fumo.
• Non utilizzate lo strumento su reti la cui tensione assegnata o la categoria sono superiori a quella indicate.
• Rispettate le tensioni e correnti massime assegnate fra i morsetti e rispetto alla terra.
  Nonutilizzate lo strumento se sembra danneggiato,incompto o chiuso male.

• Prima di anni utilizzato, verificate le condizioni dell'isolamento del cavo, dell'unità e dei loro accessori.

• Tutti gli elementi il cui isolamento è danneggiato, seppure parzialmente, vanno messi fuori servizio in attesa della loro riparazione o portati in discarica.
  Utilizzate cavi e accessori adatti alle tensioni secondo IEC61010-2-31 e le cui categoria di misurazione sono almeno uguali a quale dello strumento. In caso contrario, un accessorio di categoria inferiore riduce la categoria dell'insieme multimetro + accessorio a quella dell'accessorio stesso.

• Rispettate le condizioni ambientali d'utilizzo.
  Utilizzate un dispositivo di protezione personale se necessario.
• Mantenete le mani e le dita lontane dai morsetti inutilizzati dello strumento. Quando manipolate i sensori e le sonde di test, non mettete le dita al di la del proteggi dita.

3.2. Primo utilizzo

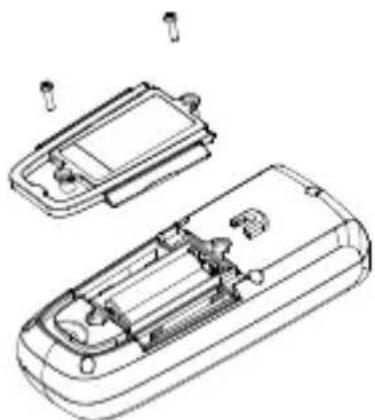

Inserite le pile dello strumento come segue:

1. Con un cacciavite, allentate le 2 viti del vano delle pile (sul retro del multimetro).
2. Inserite le pile -o accumulatori 1,5V- rispettando la polarita.
3. Riavitate il vano delle pile.

Si raccomanda di seguire esta procedura quando utilizzate il multimetro per la primaolta o dopo un periodo di prolongato

inutilizzo:

• Accendete il multimetro e verificate che tutti i segmenti siano visualizzati.
• Verificate che sulla posizione Continuità, e alla segnale d'ingresso, lo strumento visualizza OL.
• Estraete i due cavi e metteteli in corto circuito: verra emesso un segnale sonoro.
• Ruotate il bottone su V, misurate una tensione conosciuta (una pila, per esempio) e verificate che la tensione visualizzata sia corretta.
  Se tutte queste tapping sono corrette, potete cominciare autilizzare il multimetro.

3.3. Retroilluminazione e torcia

Se premete il tasto per altri 2s, la retroilluminazione dell'LCD (blu) e la torcia (bianca) si accendono.

Premete una seconda volta del altri 2s per spegnere la retroilluminazione. Sulla posizione NCV, la retroilluminazione lampeggia in rosso se viene rivelata una tension alternata attiva.

Di default, il multimetro è impostato in modo automatico (AUTO). Qualunque sia la grandezza misurata, una pressione su RANGE permette di passare in modo manuale per selezionare il calibro.

3.4. Misura di tensione AC, DC o AC+DC

Il multimetro misura la tensione alternata o continua. Per minimizzare i rischi durante la misura di una tensione sconosciuti, dovrete misurare al contempo la tensione alternata e continua

1. Ruotate il bottone su (10M) (500kΩ).
2. Passate alla tensione AC alla tensione DC premendo il tasto giallo (in VlowZ, è possibile solo la misura AC).
3. Collegate la sonda rossa al morsetto +e la sonda nera al morsetto COM.
4. Misurate la tensione mettendo le sonde sugli appropriati punti di test:

Per evitare di misurare tensioni fantasma, selezionate multimetro è più debole (500kΩ).

impedenza del

Esistono due calibri sulla posizione mV. Di default è selezionato il calibro 600 mV. Una pressione su Range permette di passare al calibro 60 mV per la misura di tensione debole.

3.5. Misura di corrente AC, DC o AC+DC

1. Ruotate il bottone su ,
2. Selezionate la misura di corrente, AC o DC, premendo il tasting giallo.
3. Collegate la sonda rossa al morsetto A o mA/μA e la sonda nera al morsetto COM.
4. Aprite il circuito da misurare. Applicate in series i cavi di test ai morsetti del circuito e mettete quest'ultimo sotto tensione.
5. Leggete la misura di corrente visualizzata.

Rispettate i limiti di corrente 10A per il calibro 10A e 630 mA per il calibro μA e mA.

MTX 204 calbro 10 A

MTX 204 calibro A

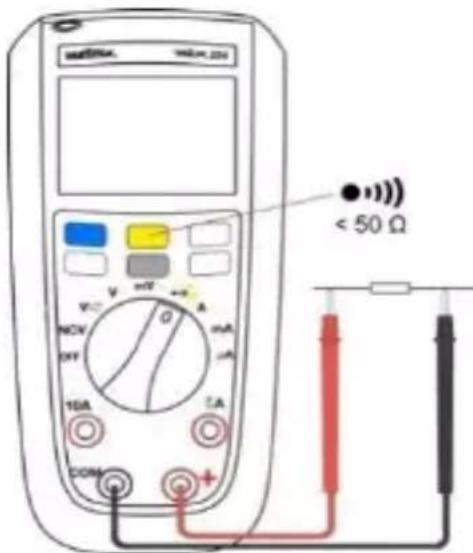

3.6. Misura della continuità

Per evitare misure false capaci di provocare uno shock elettrico durante le misure di continuità su un circuito, verificate che il circuito da misurare sia fuori tensione.

Ruotate il bottone su certatevi che il circuito da misurare sua fuori tensione.

1. Collegate il cavo rosso al morsetto + e il cavo nero al morsetto COM.

2. Rivelate la continuità aplicando le sonde ai punti voluti del circuito. Se la resistenza è inferiore a 50Ω, un segnale sonoro indichera un corto circuito. Se la resistenza supera 600Ω, lo strumento visualizza OL, per indicate che il circuito è aperto.

3.7. Misura della resistenza

Per evitare misure false capaci di provocare uno shock elettrico durante le misure di resistenza su un circuito, verificate che il circuito da misurare sia fuori tensione.

Poiché la modalità selezionata per impostazione predefinita è Continuità, premete una volta il tasting giallo per attivare la misura della resistenza. Applicate i cavi di test ai punti voluti del circuito e leggete la misura di resistenza visualizzata. Se la resistenza supera 60M , il multimetro visualizza OL.

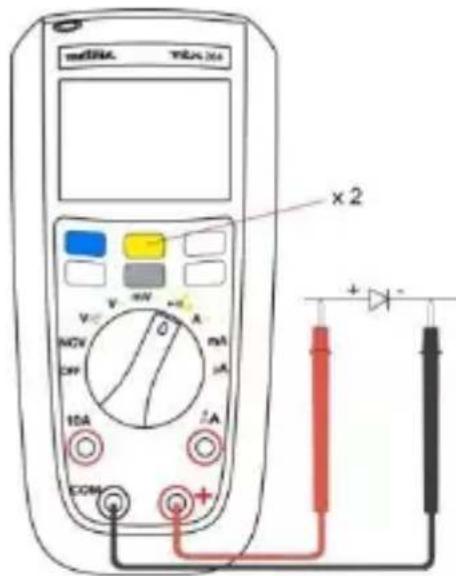

3.8. Test dei diodi

Per evitare misure false capaci di provocare uno shock elettrico durante il test dei diodi verificate che il circuito da misurare sia fuori tensione.

1. Ruotate il bottone su pe accerarvi che il circuito da misurare sua fuori tensione.
2. Premete due volte il tasting giallo.
3. Applicate il cavo rosso all'anodo del diodo da testare e il cavo nero al catodo.
4. Leggete il valore visualizzato della tensione di polarizzazione diretta o tensione di soglia.
5. Se la polarità delle sonde è invertita rispetto a quella del diodo o se la tensione di polarizzazione diretta è superiore a 3 V, lo schermo visualizzato OL,

il che permette di distinguere l'anodo dal catodo.

3.9. Misura della capacité

Per evitare misure false capaci di provocare uno shock elettrico durante le misure della capacité su un circuito, verificate che il circuito da misurare sua

fuori tensione.

Il calibro automatico è l'unica scelta possibile in questa modalità.

1. Ruotate il bottone su e

accertatevi che il circuito sia fuori tensione.

1. Collegate Il cavo rosso al morsetto + e il nero al morsetto COM.
2. Premete tre volte il tasting giallo.
3. Applicate i cavi ai morsetti del condensatore.

1. Attendete che la misura sia stabile e leggete il valore della capacité visualizzata.

Nel calibro 100mF, la misura poo richiedere un certo tempo (puo anche superare 15s)

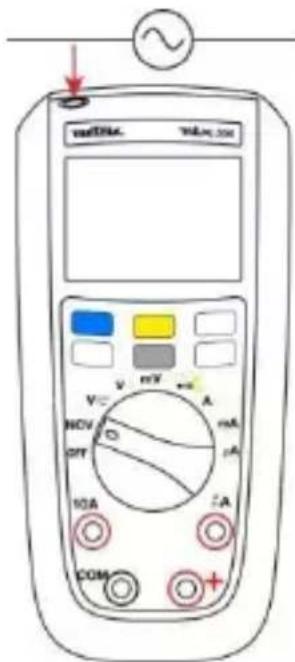

3.10. Rivelazione di tensione alla contatto (NCV)

La modalità NCV può rivelare solo le tensioni alternate collegate alla rete rispetto alla terra. Verificare sempre la presenza di tensione con una misura di tensione. Per le misure di assenza di tensione, utilizzare un rivelatore di assenza di tensione (VAT) (www.chauvin-arnoux.com).

Rete: solo 230V, 50Hz (sensibilità 10mV)

Il multimetro è capace di rivelare una tensione alternata sulla contatto.

La zona di rivelazione NCV è visualizzata sulla guaina fornita.

1. Disinserite le sonde di test del multimetro.
2. Ruotate il bottone su

3. Avvicinate il conduttore sotto tensione dello schermo (la posizione del multimetro cui prompressere la misura).

4. Se non si rivelano tensioni alternate, lo strumento visualizzza "EF" e non emette suoni.

5. Se si rivela una tensione alternata, lo strumento la indica con 4 segnali diversi:
   da - a .... Al segnale "-," il segnale sonoro è discontinuo. Al segnale "-," il segnale sonoro è continuo e la retroilluminazione lampeggia in rosso. Questa rivelazione della tensione funziona solo per la corrente 220/230V (50Hz).

La modalità NCV ha solo una portata indicativa e non va utilizzata per la misura o per rivelare l'assenza di tensione.

Una marcatura incisa sulla guaina indica il posizionamento dell'antenna per l'indicazione NCV.

3.11.VlowZ

La posizione VlowZ misura la tensione alternata con un'impedenza più debole (500k) rispetto ad una misura normale. Questa funzione serve ad evitare la misura delle tensioni fantasma.

3.12. Altre misure

- REL (modalità relativa)

Misura dello scarto relativo. La modalità relativa è disponibile per le funzioni VLowZ, V, mV, Ω, C, A, mA e μA.

- Hz / % (frequenza / duty cycle)

Permette di selezionare la misura di frequenza o di duty cycle.

In tensione o corrente AC, premere più volte il tasto Hz / % per visualizzare la modalità frequenza, duty cycle o ritornare alla modalità normale.

La misura di frequenza in Voltmetro e Amperometro è disponibile fino a 1kHz.

Max-Min

In modalità misura, premete più volte Max-Min per visualizzare Max, Min o Max-Min. Una pressione lunga su Max-Min permette di ritornare alla modalità normale.

4. CARATTERISTICHE TECNICHE

Condizioni di riferimento

Temperatura +23^ ± 3^ .

Umidità 45% à 75% HR

Alimentazione

Pila nuova (assenza di segnale di pila debole) o accumulatori 1,5V AA Ni-MH

Freq. del segnale

AC45-65Hz

Segnale alternato puro

Campo elettrico < 1V / m

Campo magnetico < 40 A/m

	MTX204 TRMS AC+DC			Precisione
Funzione	Display Range	Range	Risoluzione	AC	DC	AC+DC
ADP Volt (mV)	60,00 mV	10 mV - 59,99 mV	0,01 mV	1%+6ct	1%+6ct	1%+6ct
	600,0 mV	60,0 mV - 599,9 mV	0,1 mV
VoltBP 1kHzVolt (10MΩ)VlowZ(500kΩ-AC solo)	6,000 V	0,6 V - 5,999 V	0,001 V	0.5% +4ct	0.2%+2ct	1.5%+4ct
	60,00 V	60,0 - 59,99 V	0,01 V			1%+4ct
	600,0 V	60,00 - 599,9 V	0,1 V
	750,0 V	600 - 750 V	1 V
	1000 V	600 - 1000 V	1 V		0.2%+2ct
Corrente μA ingresso 100Ω	600.0 μA	10 - 599.9 μA	0.1 μA	1%+5ct	0.5%+3ct	1%+5ct
	6000 μA	600 -5999 μA	1 μA	0.5%+5ct		0.5%+5ct
Corrente mA input 1Ω	60.00 mA	6.00 - 59.99 mA	0.01 mA	0.5%+5ct	0.5%+3ct	0.5%+5ct
	600.0 mA	60.0 - 599.9 mA	0.1 mA
Corrente A ingresso 0.01Ω	6.000 A	0.002 - 5.999 A	0.001 A	1%+5ct	1%+5ct	1%+5ct
	10.00 A	6.000 - 10.00 A	0.01 A	0.5%+5ct	0.5%+5ct	0.5%+5ct
FrequenzaDuty	10 Hz	2 - 9.99 Hz	0.001 Hz	0.1%+3ct
	100 Hz	10 - 99.99 Hz	0.01 Hz
	1 kHz	100 - 999.9 Hz	0.01 Hz
Diodo test	3,000 V	3,000 V	0,001 V	10%

Funzione	Display Range	Range	Risoluzione	Precisione
Resistenza	600,0 Ω	0001 - 599,9 Ω	0,1 Ω	0.5% + 5ct
	6,000 kΩ	0,600 - 5,999 kΩ	0,001 kΩ
	60,00 kΩ	6,00 - 59,99 kΩ	0,01 kΩ	1% + 5ct
	600,0 kΩ	6,00 - 599,9 kΩ	0,1 kΩ
	6,000 MΩ	0,600 - 5,999 MΩ	0,001 MΩ	3% + 5ct
	60,00 MΩ	06,00 - 59,99 MΩ	0,01 MΩ
Capacitanza	10,00 nF	1,000 - 9,999 nF	1 pF	10% + 10ct
	100,0 nF	10,00 - 99,99 nF	0,01 nF	5% + 5ct
	1.000 μF	100.0 -999.9 nF	0.1 nF	2% +5ct
	10.00 μF	1.00 - 9.999 μF	1 nF
	100.0 μF	10.0 - 99.99 μF	0.01 μF
	1.000 mF	100.0 - 999.9 μF	0.1 μF
	10 mF	1.00 - 9.999 mF	0.001 mF	5%+5ct
	100 mF	10.00 mF - 99.9 mF	0.01 mF
Continuità	600 Ω	beep < 50 Ω -600 Ω
NCV	Rivelazione di tensione senza contatto			230 V-50 Hz sensibilità 10 mV

Condizioni ambientali

Temperatura di riferimento 23^ ± 3^

Temperatura di funzionamento -20°C a 55°C

Temperatura di stoccaggio -40°C a 60°C

Umidità relativa < 90% UR fino a 45^ )enza condensazione

Alimentazione

Pile 2 x 1.5V AA / LR6 / NEDA 15A

Autonomia dellepile

circa 500 ore in VLowZVACenza retroilluminazione backlight

Caratteristiche meccaniche

Dimensioni (con la guaina) 170× 80× 50mm

Massa 320g (con le pile)

Imballaggio 266 × 132 × 70mm

Indice di protezione IP 54

Conformità alle norme internazionali

Sicurezza IEC 61010-1 / IEC 61010-2-031 / IEC 61010-2-033

CEM conforme a IEC 61326-1

Sicurezza

Isolamento doppio isolamento classe 2

Grado di inquinamento 2

Utilizzo all'interno

Altitudine < 2000m

Categoria CAT III, 600V max. alla terra

6. MANUTENZIONE

Tranne il fusibile e le batterie (pila esclusa) lo strumento non comporta pezioni sostituibili da personale non formato e nonabilitato. Qualsiasi intervento non autorizzato o qualsiasi sostuzione di pezioni con pezioni equivalenti rischia di compromettere gravamente la sicurezza.

6.1. Pulizia

Disinserite tutti i collegamenti dello strumento e posizionare il commutatore su OFF. Utilizzate un panno soffice, leggermente inumidito con acqua saponata. Sciacquate con un panno umido e asciugate rapidamente utilizzato un panno asciutto oppure un getto d'aria compressa. Si consiglia di non utilizzato alcol, solventi o idrocarburi.

6.2. Test del fusabile 10A

Per evitare qualsiasi shock elettrico, disinserite i collegamenti dello strumento e posizionate il commutatore su OFF prima di sostuire i fusibili.

1. Ruotate il bottone sulla posizione

e premete il tasting giallo.

1. Collegate un cavo di test al morsetto ^+ e applicate la sonda all'ingresso A mA/μA secondo il fusibile da testare.
2. Il valore indicato per un fusabile in buono stato sull'ingresso A è compreso fra 000,0Ω e 000,2Ω.
3. Se lo schermo visualizza "OL", sostuite il fusabile e ricominciate il test.
4. Se lo schermo visualizza un qualsiasi altro valore, fate riparare il multimetro.

6.3. Sostituzione dellepile e dei fusibili

Per evitare lecture errate che potrebbero causare shock elettrici o lesions, sostuite le pile LR6 non appena si visualizza la spia della batteria

Per garantire la sicurezza totale sostuire sempre il fusabile difettoso con un fusabile di caratteristiche identiche.

Disinserite i cavi de test prima di après il vano delle pile.

F1: Fusibile rapido 630mA, 1000V, 10kA, dimensione: 6,3× 32 norma UK

F2: Fusibile rapido 10A, 1000V, 30kA, dimensione: 10 × 38 , norma UK

7. GARANZIA

Salvo stipulazione espressa, la nostra garanzia si esercita dodici mesi a decorrere alla data di messa a disposizione del materiale. L'estratto delle nostre Condizioni Generali di Vendita sare acomunicato su domanda.

La garanzia non si applica in seguito a:

• Utilizzo inappropriato dello strumento o utilizzo con un materiale incompatibile;
• Modifiche apportate allo strumento senza l'autorizzato esplicita del servizio technique del fabbricante;
• Lavori effettuali sullo strumento da una persona non autorizzata dal fabbricante;
• Adattamento ad un'applicazione particolare, non prevista alla progettazione dello strumento o non indica nel manuale d'uso;
• Danni dovuti a urti, cadute, inondazioni.

INDICE

Para evitar medir tensiones fantasma, selezione
