Вы приобрели прибор MTX 204 и мы благодарим вас за доверие. Для максимально эффективной эксплуатации прибора необходимо: - внимательно прочесть настоящее руководство по эксплуатации; - соблюдать меры предосторожности. 1.1. Меры предосторожности и правила техники безопасности Что касается напряжений до 600 В в категории IV или 1000 В в категории III, данный прибор отвечает требованиям стандарта безопасности МЭК 61010-2-033, провода — провода соответствуют стандарту МЭК 61010-031, а токовые датчики — 61010-2-032. Несоблюдение правил техники безопасности может привести к риску поражения электрическим током, возгорания, взрыва и уничтожения прибора или электроустановок.

ВНИМАНИЕ, риск ОПАСНОСТИ! Оператор должен обращаться к настоящему руководству каждый раз, когда встречается данный знак

ВНИМАНИЕ, риск поражения электрическим током. Напряжение, прикладываемое к деталям, обозначенным данным знаком, может представлять опасность.

Прибор полностью защищен двойной или усиленной изоляцией.

Перечеркнутая корзина означает, что на территории Европейского Союза изделие является предметом раздельного сбора отходов согласно директиве DEEE 2002/96/ЕС: данное оборудование не должно перерабатываться как бытовые отходы.

Маркировка CE указывает на соответствие положениям европейских директив, в частности, по низковольтному оборудованию и ЭМС.190

Пост. ток (постоянный ток)

Перем. ток или пост. ток

Предохранитель (FUSED)

Конденсатор, емкость

1.1.2. Определение категорий измерения

Категория измерения IV соответствует измерениям, выполняемым на источнике низковольтной сетевой установки. Пример: подача электроэнергии, счетчики и защитные устройства. Категория измерения III соответствует измерениям, выполняемым на сетевой установке здания. Пример: распределительный щит, прерыватели, стационарные установки или оборудование для промышленного использования. Категория измерения II соответствует измерениям, выполняемым на цепях, напрямую соединенных с низковольтной сетевой установкой. Пример: блоки питания бытовых приборов и портативного инструмента.191

2.1. Состояние поставки Необходимо проверить комплектность поставки в соответствии с вашим заказом. Руководство по эксплуатации на нескольких языках на бумажном носителе. Комплект из 2 батареек AA на 1,5 В Красный испытательный провод длиной 1,5 м со щупами Черный испытательный провод длиной 1,5 м со щупами 2.2. Вспомогательные принадлежности и запчасти

Комплект измерительных проводов (красный/черный) с угловыми штекерами типа «банан» в оболочке из ПВХ Комплект измерительных проводов (красный/черный) с угловыми штекерами типа «банан» в силиконовой оболочке Вспомогательные принадлежности Измерительные щупы КАТ. III/IV Зажимы типа «крокодил» Для получения дополнительной информации касательно вспомогательных принадлежностей и запчастей обращаться на наш интернет-сайт: www.chauvin-arnoux.com 2.3. Функции Модель MTX 204 представляет собой мультиметр, измеряющий электрические величины и включающий следующие функции: - измерение напряжения перем. или пост. тока - измерение перем. или постоянного тока - измерение сопротивления - прозвонка электрической цепи со звуковым сигналом - тестирование диодов - измерение емкости192 - бесконтактное определение наличия напряжения 2.4. Описание193

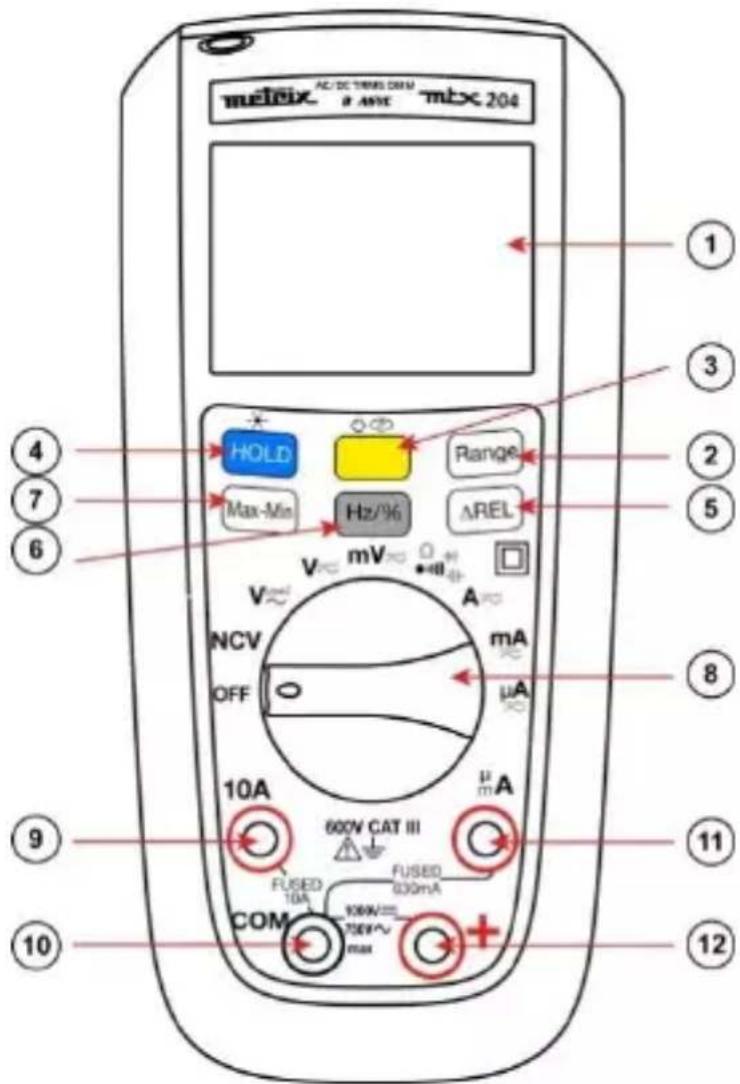

Кнопка Range (Диапазон): для измерения напряжения перем. и пост. тока, напряжения при низком входном сопротивлении, сопротивления, емкости, силы перем. и пост. тока.

Желтая кнопка: Режим перем./пост. тока Режим перем./пост. тока выбран (по умолчанию) для измерения напряжения (В) и силы тока (А).

• • Переход из режима перем. тока, пост. тока и перем./пост. тока происходит путем короткого нажатия на эту кнопку (звучит короткий звуковой сигнал).

• Активный режим отображается на ЖК-экране.

• Для отключения спящего режима следует удерживать кнопку в нажатом положении, включая, таким образом, мультиметр.

• При отключении спящего режима значок (немигающий) перестает отображаться на экране.

Кнопка HOLD (Удержание данных):

• Удерживает отображение на экране текущего значения и фиксирует его (короткое нажатие).

• Второе короткое нажатие кнопки возвращает мультиметр в нормальный режим работы.

• Данная кнопка работает во всех диапазонах измерений (за исключением функции NCV).

Кнопка ∆REL (режим относительных измерений)

Кнопка Hz/% (частота/коэффициент заполнения)

Входная клемма для измерения силы тока, 10 А

Общая клемма для всех измерений, общий

Входная клемма для измерения напряжения, сопротивления, температуры, а также для прозвонки электрической цепи и тестирования диодов

Входная клемма для измерения перем. тока, пост. тока и перем./пост. тока в микроамперах и миллиамперах до 600 мА

В прилагаемой таблице перечислены функции, присвоенные кнопкам и переключателю.194

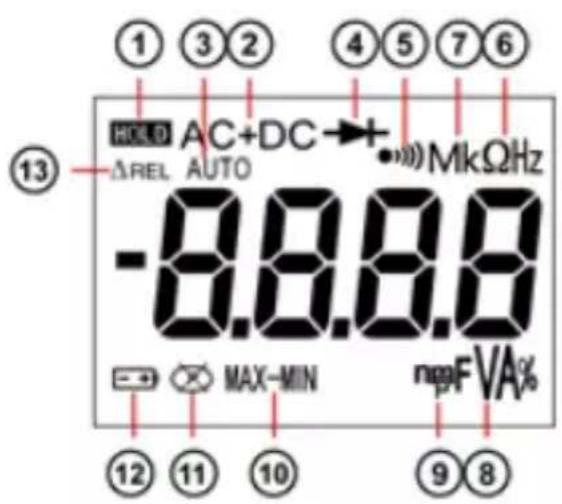

Ф, A, В, % – фарады, амперы, вольты или коэффициент

Напряжение или ток (перем. или пост.

Десятичная приставка н, м, мк

Автоматическое измерение

Макс./миним. значение

Выбрано тестирование диода

Активировано автоотключение

Выбран режим прозвонки.

Батарея разряжена, требуется

Ом (сопротивление) или Гц (частота только в режиме измерения перем. тока)

Десятичная приставка М, к195 2.6. Использование крепления и подставки Для упрощения считывания данных мультиметр может использоваться в различных положениях:

2. на стене или панели посредством чехла, входящего в комплект поставки,

или приспособления Multifix P01102100Z, которое поставляется по заказу

3. на металлической двери благодаря намагниченному чехлу,

3.1. Меры предосторожности и правила техники безопасности Оператору и/или ответственному лицу необходимо внимательно прочесть и хорошо усвоить различные предписания по мерам предосторожности, которые следует принимать при эксплуатации

Не использовать прибор во взрывоопасной среде или при наличии в атмосфере легковоспламеняющихся газов или

Не использовать прибор в электросетях, номинальное напряжение или категория которых, превышает указанные значения. Соблюдать максимально допустимые значения напряжения и тока между клеммами и по отношению к «земле». Не использовать прибор, если его исправность, комплектность или герметичность вызывает сомнения. Перед каждым использованием проверять состояние изоляции кабеля, а также состояние блока и его вспомогательных принадлежностей. Все элементы, изоляция которых повреждена даже частично, должны быть выведены из эксплуатации до их ремонта или же выброшены на свалку. Использовать кабели и вспомогательные принадлежности, соответствующие значениям напряжения согласно МЭК 61010-31, и категории измерения которых, по меньшей мере, отвечают категориям прибора. В противном случае вспомогательная принадлежность более низкой категории снижает категорию системы «мультиметр + вспомогательная принадлежность» до уровня категории этой принадлежности. Соблюдать внешние эксплуатационные условия. При необходимости использовать средства индивидуальной защиты. Держать руки и пальцы поодаль от используемых клемм прибора. При использовании датчиков или измерительных щупов не помещать пальцы за пределы защиты для пальцев.197 3.2. Первое использование Необходимо установить батарейки в прибор следующим образом:

1. С помощью отвертки открутить 2 винта

крышки батарейного отсека с задней стороны мультиметра.

2. Установить батарейки или

аккумуляторы 1,5 В, соблюдая полярность.

3. Прикрутить крышку обратно.

Рекомендуется следовать данной процедуре при первом использовании мультиметра или после длительного периода простоя: Включить мультиметр и убедиться, что отображаются все сегменты индикации экрана. Убедиться, что в положении «Прозвонки» при отсутствии входящего сигнала на экране прибора отображается индикация OL. Вынуть два провода и накоротко их замкнуть: должен прозвучать звуковой

Установить поворотную ручку в положение V, измерить напряжение постоянного тока (например, батарейки) и убедиться, что отображается правильное значение напряжения. Если все вышеуказанные этапы пройдены успешно, вы можете приступить к использованию мультиметра. 3.3. Подсветка и функция фонарика Если нажимать на кнопку более 2 с , включается задняя подсветка ЖК-экрана (голубая) и лампочка фонарика (белая). При повторном нажатии кнопки в течение более 2 с задняя подсветка отключается. В положении NCV задняя подсветка мигает красным цветом при обнаружении активного напряжения переменного тока198 По умолчанию мультиметр настроен на работу в автоматическом режиме (AUTO). Независимо от величины измерения при нажатии кнопки Range (Диапазон) происходит переход в ручной режим для выбора диапазона измерения. 3.4. Измерение напряжения перем. тока, пост. тока или перем./пост. тока Мультиметр измеряет напряжение переменного или постоянного тока. Чтобы свести к минимуму риски при измерении неизвестного напряжения, необходимо производить измерение одновременно переменного и постоянного напряжения.

1. Установить поворотную ручку в

положение (10 МОм), (500 кОм).

2. Перейти из режима измерения

напряжения перем. тока в режим измерения пост. тока, нажимая желтую кнопку (в положении VlowZ возможно измерение только лишь напряжения перем. тока).

3. Подключить красный щуп к клемме +, а черный щуп — к клемме

4. Измерить напряжение, поместив щупы в соответствующих точках

проверяемой цепи: Во избежание наводок необходимо выбрать функцию , позволяющую измерять напряжение при низком входном сопротивлении (500 кОм). В положении мВ предусмотрены два диапазона. По умолчанию выбран диапазон 600 мВ. При нажатии кнопки Range (Диапазон) происходит переход в диапазон 60 мВ для измерения низкого напряжения.199 3.5. Измерение перем. тока, пост. тока или перем./пост. тока

1. Установить ручку в положение , или .

2. Выбрать режим измерения перем. или пост. тока, нажимая желтую

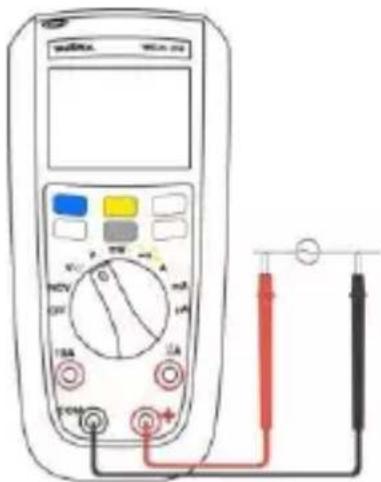

3. Подключить красный щуп к клемме A или mA/µA, а черный щуп — к

4. Разомкнуть проверяемую цепь. Последовательно подсоединить

измерительные провода к клеммам цепи и включить ее под напряжение.

5. Считать отображаемое значение силы тока.

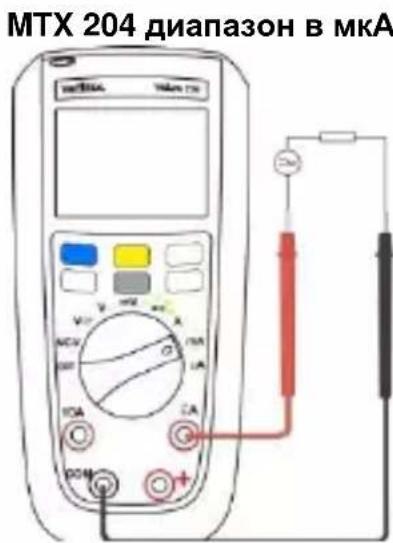

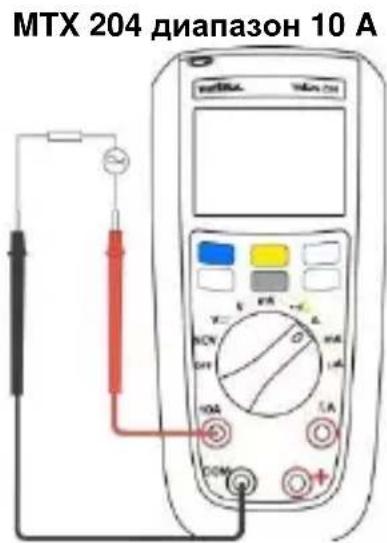

Следует соблюдать предельные значения тока 10A для диапазона 10A и 630 мА для диапазона в мкА и мА. MTX 204 диапазон 10 A MTX 204 диапазон в мкА

3.6. Прозвонка электрической цепи Во избежание ошибочных измерений, способных привести к поражению электрическим током во время прозвонки электрической цепи, необходимо убедиться, что она отсоединена от питания.200

1. Установить поворотную ручку в

соответствующее положение и убедиться , что проверяемая цепь отключена от питания.

2. Подсоединить красный провод к

клемме +, а черный провод — к клемме COM.

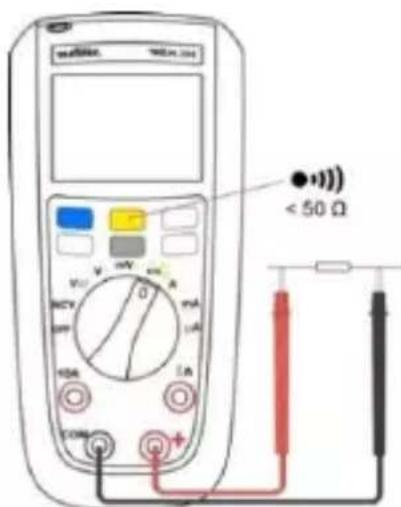

3. Проверить целостность электрической

цепи, приложив щупы в нужных точках. Если значение сопротивления ниже 50 Ом, раздается звуковой сигнал, указывающий на короткое замыкание. Если сопротивление превышает 600 Ом, на экране прибора отображается индикация OL, указывающая, что цепь разомкнута. 3.7. Измерение сопротивления Во избежание ошибочных измерений, способных привести к поражению электрическим током во время измерения сопротивления цепи, необходимо убедиться, что она отсоединена от питания. Поскольку режим «Прозвонки» выбран по умолчанию, для перехода в режим измерения сопротивления необходимо один раз нажать на желтую кнопку. Приложить измерительные щупы к нужным точкам цепи и считать отображаемое значение сопротивления. Если сопротивление превышает 600 Ом, на экране мультиметра отображается индикация OL. 3.8. Измерение емкости201 Во избежание ошибочных измерений, способных привести к поражению электрическим током во время тестирования диодов в цепи, необходимо убедиться, что она отсоединена от питания. 1.Установить поворотную ручку в соответствующее положение и убедиться , что проверяемая цепь отключена от питания.

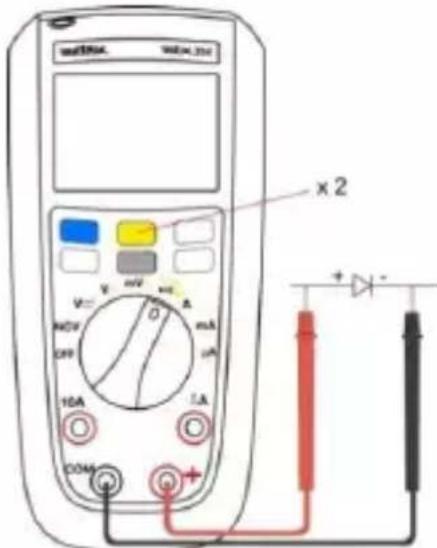

2. Дважды нажать на желтую кнопку.

3. Подсоединить красный провод к аноду тестируемого диода, а черный

4. Считать отображаемое значение напряжения прямого смещения или

порогового напряжения.

5. Если изменилась полярность щупов по отношению к полярности

диода, или если напряжение прямого смещения превышает 3 В, то на экране отображается индикация OL, что позволяет отличить анод от

3.9. Измерение емкости Во избежание ошибочных измерений, способных привести к поражению электрическим током во время измерения емкости цепи необходимо убедиться, что она отсоединена от питания. В данном режиме возможен только автоматический выбор диапазона.

1. Установить поворотную ручку в

соответствующее положение и убедиться , что цепь отключена от питания.

2. Подсоединить красный провод к

клемме +, а черный провод — к клемме COM.

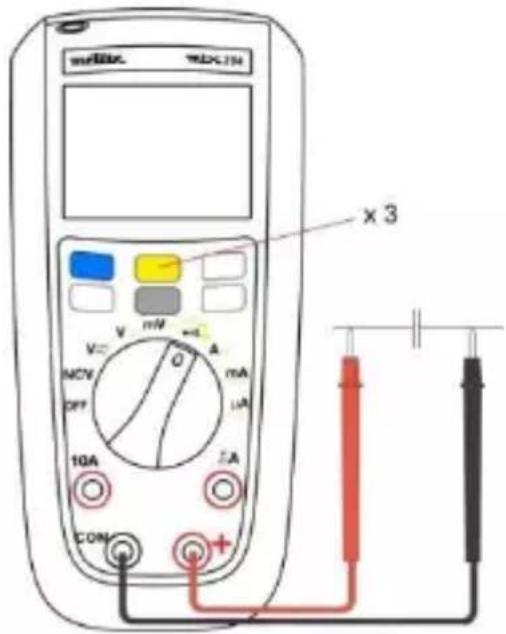

3. Трижды нажать на желтую202

4. Подсоединить провода к клеммам конденсатора.

5. Дождаться стабилизации показаний и считать отображаемое

значение емкости. В диапазоне 100 мФ измерение может занять некоторое время и даже превысить 15 с. 3.10. Бесконтактное определение наличия напряжения (NCV) В режиме NCV можно определить только переменное напряжение по отношению к «земле». Наличие напряжения всегда необходимо проверять в режиме измерения напряжения. Для определения отсутствия напряжения следует использовать тестер отсутствия напряжения (www.chauvin- arnoux.com) Сеть: Только 230 В, 50 Гц (чувствительность 10 мВ) Мультиметр может обеспечить бесконтактное определение наличия переменного напряжения. В чехле, входящем в комплект поставки, предусмотрена область индикации при определении наличия напряжения в режиме NCV.

1. Отсоединить измерительные щупы от

2. Установить поворотную ручку в положение

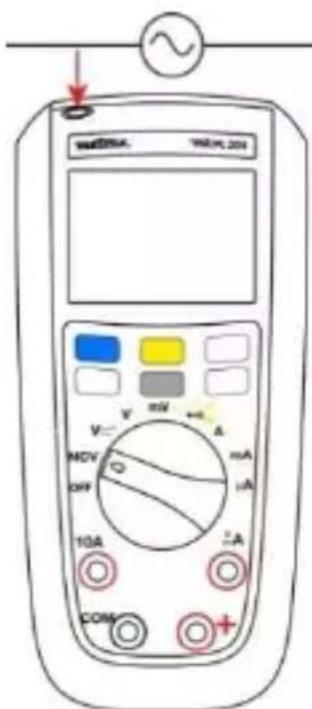

3. Приблизить находящийся под напряжением

проводник экрана (положение мультиметра может повлиять на результат измерения). Если переменное напряжение не обнаружено, на экране прибора отображается индикация «EF» и звуковой сигнал не подается. Если переменное напряжение обнаружено, прибор указывает на это посредством 4 различных сигналов: от - до ----. При сигнале «-» звучит прерывистый звуковой сигнал. При сигнале «----» звучит непрерывный звуковой сигнал, а подсветка мигает красным цветом. Это применимо только для напряжения 220/230 В (50 Гц).203 Режим NCV носит лишь информативный характер и не должен использоваться для измерения или определения отсутствия напряжения.Маркировка на чехле указывает расположение антенны для индикации в режиме NCV. 3.11. Измерение напряжения при низком входном сопротивлении Положение VlowZ служит для измерения напряжения переменного тока при более низком входном напряжении (500 кОм), чем для измерения в нормальном режиме. Данная функция позволяет избежать наводок. 3.12. Прочие измерения ∆REL (режим относительных измерений) Режим относительных измерений применим для следующих измерительных функций: VLowZ, В, мВ, Ом, прозвонка, А, мА и мкА. Hz/% (частота/коэффициент заполнения) Позволяет выбрать режим измерения частоты или коэффициента заполнения. В режиме измерения напряжения или перем. тока необходимо несколько раз нажать на кнопку Hz/% для отображения режима измерения частоты, коэффициента заполнения или для возврата в нормальный режим. Измерение частоты в режиме вольтметра и амперметра возможно в диапазоне до 1 кГц. Max-Min В режиме измерений следует несколько раз нажать на кнопку Max-Min для отображения максимального, минимального значения или разности между максимальным и минимальным значением. Долгое нажатие на кнопку Max-Min позволяет вернуться в нормальный режим.204

4. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Исходные условия Температура +23°C ±3°C. Влажность от 45% до 75% Источник питания Новая батарейка (отсутствие сигнала о низком заряде) или аккумулятор 1,5В AA Ni-MH Частота сигнала перем. тока 45-65 Гц Сигнал переменного тока без наводок Магнитное поле < 40 В/м Электрическое поле < 1 В/м205

(10 МОм) 60,00 V 60,0 - 59,99 V 0,01 V 1%+4ct VlowZ (500 кОм 600,0 V 60,00 - 599,9 V 0,1 V только перем.

NCV Бесконтактное определение наличие напряжения 230 V-50 Hz

5. ОБЩИЕ ХАРАКТЕРИСТИКИ

Условия окружающей среды Исходная температура 23°C ± 3°C Рабочая температура от -20°C до 55°C Температура хранения от -40°C до 60°C Относительная влажность <90% (до 45°C) без конденсации Источник питания Батарейки 2x1,5В AA/LR6/ NEDA15A Длительность автономной работы от батареек около 500 часов в режиме VLowZ/VAC без подсветки экрана Механические характеристики Размеры 170×80×50 мм Масса 320 г (с батарейками) Упаковка 266×132×70 мм Степень защиты IP54 Соответствие международным стандартам Безопасность IEC 61010-1 / 61010-2-031 / IEC 61010-2-033 ЭМС соответствие стандарту IEC 61326-1 Безопасность Изоляция двойная изоляция, класс 2 Степень загрязнения 2 Использованиевнутри помещений Высота над уровнем моря < 2000 м Категория КАТ. III, 600В макс. с заземлением208

6. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

За исключением предохранителя и аккумуляторных батарей (за исключением батарейки), прибор не содержит деталей, замену которых может производить необученный и неуполномоченный персонал. Любое несанкционированное выполнение работ по техническому обслуживанию, а также замена деталей аналогичными запчастями может серьезно сказаться на безопасности. 6.1. Чистка Отсоединить от прибора все подключения и установить переключатель в положение OFF (ВЫКЛ.). Использовать мягкую ветошь, слегка смоченную в мыльной воде. Протереть прибор влажной ветошью, а затем быстро вытереть насухо сухой ветошью или обдать струей воздуха. Не использовать спирт, растворители или углеводород. 6.2. Проверка плавкого предохранителя 10A Во избежание поражения электрическим током следует отсоединить от прибора все подключения и установить переключатель в положение OFF (ВЫКЛ.), прежде чем приступить к замене предохранителей.

1. Установить поворотную ручку в

2. соответствующее положение и нажать на желтую кнопку.

3. Подсоединить испытательный провод к клемме + и приложить щуп ко

входу A mA/µA в зависимости от проверяемого плавкого предохранителя

4. Полученное значение для исправного предохранителя на входе A

должно находиться в пределах между 000,0 Ом и 000,2 Ом.209

5. Если на экране отображается индикация «OL», необходимо заменить

плавкий предохранитель и повторить проверку.

6. Если на экране отображается какое-либо иное значение, это

означает, что мультиметр нуждается в ремонте. 6.3. Замена батареек и плавких предохранителей Во избежание получения недостоверных показаний, которые могут привести к поражению электрическим током или травмам, следует производить замену батареек LR6 при первом появлении значка уровня

Во избежание нанесения ущерба или получения травм необходимо устанавливать запасные плавкие предохранители, сила тока, напряжение и отключающая способность которых отвечает указанным значениям. Прежде чем открыть крышку батарейного отсека, отсоединить испытательные провода: F1: Быстродействующий предохранитель 630 мА, 1000 В, 10 кА, типоразмер: 6,3×32 мм, стандарт Соединенного Королевства F2: Быстродействующий предохранитель 10 мА, 1000 В, 30 кА, типоразмер: 10×38 мм, стандарт Соединенного Королевства

Наша гарантия действует в течение двадцати четырех месяцев с даты приобретения оборудования, если прямо не оговорено иное. Выписка из наших общих условий продажи предоставляется по требованию. Гарантия не действует в следующих случаях: - ненадлежащее использование прибора или использование с несовместимым оборудованием; - любая модификация прибора без получения прямого разрешения от технического персонала производителя; - выполнение операций технического обслуживания персоналом, не уполномоченным производителем; - использование прибора не по назначению, как это указано в руководстве по эксплуатации; - повреждения, возникшие в результате ударов, падения или затопления.210 ANNEX Function key Rotary switch position Short Long (over 2s) Comments RANGE NCV
