MANUALE UTENTE 43ACCU Vario SABO

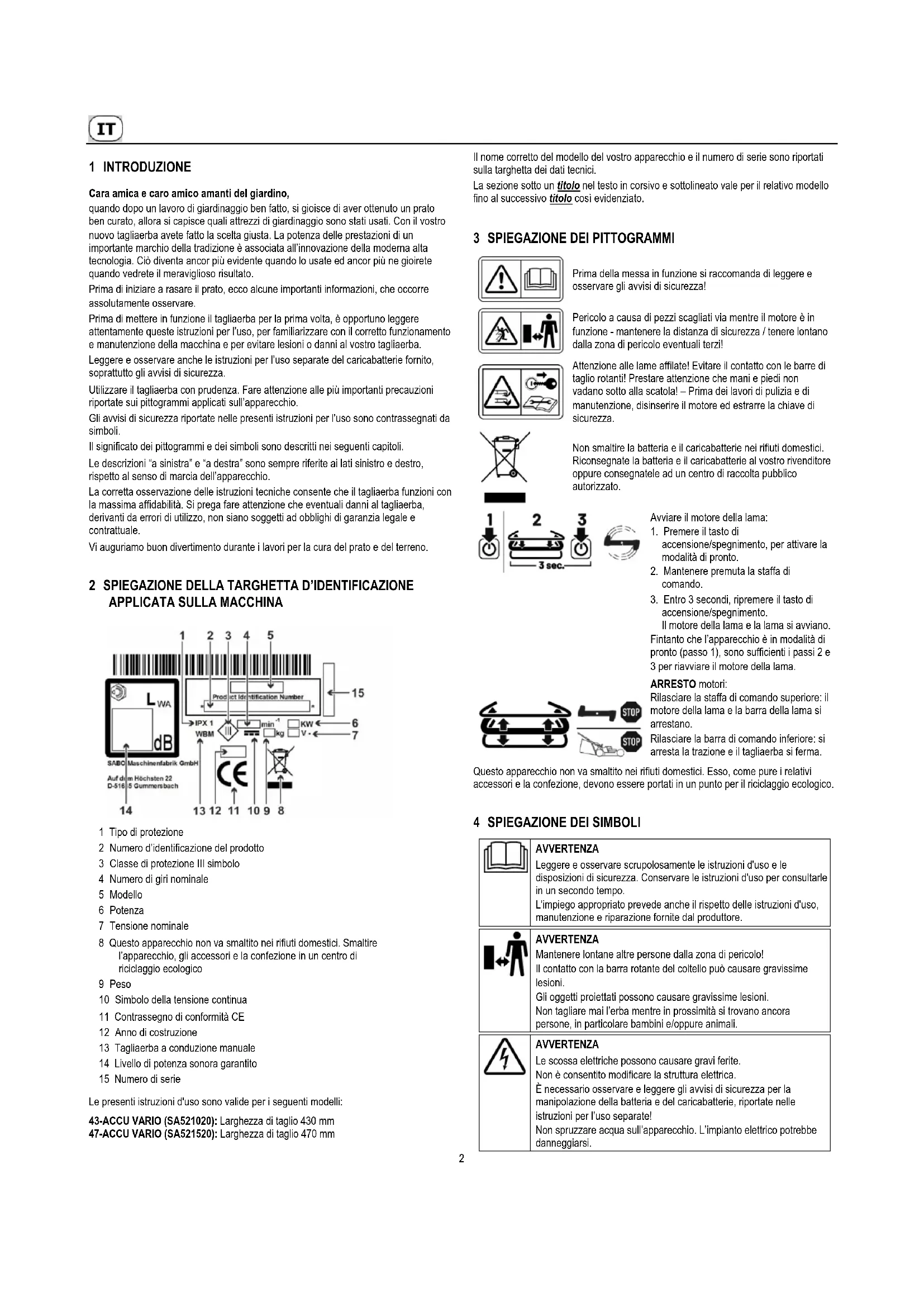

1 INTRODUZIONE Cara amica e caro amico amanti del giardino, quando dopo un lavoro di giardinaggio ben fatto, si gioisce di aver ottenuto un prato ben curato, allora si capisce quali attrezzi di giardinaggio sono stati usati. Con il vostro nuovo tagliaerba avete fatto la scelta giusta. La potenza delle prestazioni di un importante marchio della tradizione è associata all’innovazione della moderna alta tecnologia. Ciò diventa ancor più evidente quando lo usate ed ancor più ne gioirete quando vedrete il meraviglioso risultato. Prima di iniziare a rasare il prato, ecco alcune importanti informazioni, che occorre assolutamente osservare. Prima di mettere in funzione il tagliaerba per la prima volta, è opportuno leggere attentamente queste istruzioni per l’uso, per familiarizzare con il corretto funzionamento e manutenzione della macchina e per evitare lesioni o danni al vostro tagliaerba. Leggere e osservare anche le istruzioni per l’uso separate del caricabatterie fornito, soprattutto gli avvisi di sicurezza. Utilizzare il tagliaerba con prudenza. Fare attenzione alle più importanti precauzioni riportate sui pittogrammi applicati sull’apparecchio. Gli avvisi di sicurezza riportate nelle presenti istruzioni per l’uso sono contrassegnati da simboli. Il significato dei pittogrammi e dei simboli sono descritti nei seguenti capitoli. Le descrizioni “a sinistra” e “a destra” sono sempre riferite ai lati sinistro e destro, rispetto al senso di marcia dell’apparecchio. La corretta osservazione delle istruzioni tecniche consente che il tagliaerba funzioni con la massima affidabilità. Si prega fare attenzione che eventuali danni al tagliaerba, derivanti da errori di utilizzo, non siano soggetti ad obblighi di garanzia legale e contrattuale. Vi auguriamo buon divertimento durante i lavori per la cura del prato e del terreno.

1 Tipo di protezione 2 Numero d’identificazione del prodotto 3 Classe di protezione III simbolo 4 Numero di giri nominale 5 Modello 6 Potenza 7 Tensione nominale 8 Questo apparecchio non va smaltito nei rifiuti domestici. Smaltire l’apparecchio, gli accessori e la confezione in un centro di riciclaggio ecologico 9 Peso 10 Simbolo della tensione continua 11 Contrassegno di conformità CE 12 Anno di costruzione 13 Tagliaerba a conduzione manuale 14 Livello di potenza sonora garantito 15 Numero di serie

Le presenti istruzioni d'uso sono valide per i seguenti modelli: 43-ACCU VARIO (SA521020): Larghezza di taglio 430 mm 47-ACCU VARIO (SA521520): Larghezza di taglio 470 mm Il nome corretto del modello del vostro apparecchio e il numero di serie sono riportati sulla targhetta dei dati tecnici. La sezione sotto un titolo nel testo in corsivo e sottolineato vale per il relativo modello fino al successivo titolo così evidenziato.

Prima della messa in funzione si raccomanda di leggere e osservare gli avvisi di sicurezza!

Pericolo a causa di pezzi scagliati via mentre il motore è in funzione - mantenere la distanza di sicurezza / tenere lontano dalla zona di pericolo eventuali terzi!

Attenzione alle lame affilate! Evitare il contatto con le barre di taglio rotanti! Prestare attenzione che mani e piedi non vadano sotto alla scatola! – Prima dei lavori di pulizia e di manutenzione, disinserire il motore ed estrarre la chiave di sicurezza.

Non smaltire la batteria e il caricabatterie nei rifiuti domestici. Riconsegnate la batteria e il caricabatterie al vostro rivenditore oppure consegnatele ad un centro di raccolta pubblico autorizzato.

Avviare il motore della lama:

1. Premere il tasto di

accensione/spegnimento, per attivare la modalità di pronto.

2. Mantenere premuta la staffa di

3. Entro 3 secondi, ripremere il tasto di

accensione/spegnimento. Il motore della lama e la lama si avviano. Fintanto che l’apparecchio è in modalità di pronto (passo 1), sono sufficienti i passi 2 e 3 per riavviare il motore della lama.

ARRESTO motori: Rilasciare la staffa di comando superiore: il motore della lama e la barra della lama si arrestano. Rilasciare la barra di comando inferiore: si arresta la trazione e il tagliaerba si ferma.

Questo apparecchio non va smaltito nei rifiuti domestici. Esso, come pure i relativi accessori e la confezione, devono essere portati in un punto per il riciclaggio ecologico.

AVVERTENZA Leggere e osservare scrupolosamente le istruzioni d'uso e le disposizioni di sicurezza. Conservare le istruzioni d'uso per consultarle in un secondo tempo. L'impiego appropriato prevede anche il rispetto delle istruzioni d'uso, manutenzione e riparazione fornite dal produttore.

AVVERTENZA Mantenere lontane altre persone dalla zona di pericolo! Il contatto con la barra rotante del coltello può causare gravissime lesioni. Gli oggetti proiettati possono causare gravissime lesioni. Non tagliare mai l’erba mentre in prossimità si trovano ancora persone, in particolare bambini e/oppure animali.

AVVERTENZA Le scossa elettriche possono causare gravi ferite. Non è consentito modificare la struttura elettrica. È necessario osservare e leggere gli avvisi di sicurezza per la manipolazione della batteria e del caricabatterie, riportate nelle istruzioni per l’uso separate! Non spruzzare acqua sull’apparecchio. L’impianto elettrico potrebbe danneggiarsi.3

AVVERTENZA Le scossa elettriche possono causare gravi ferite. Non condurre mai l’utensile da taglio acceso sopra condutture elettriche sotto tensione. Prima e durante la falciatura controllare se sul terreno sono presenti condutture elettriche sotto tensione, ed eventualmente rimuoverle qualora possibile. Nel caso di danneggiamento di una conduttura elettrica sotto tensione, spegnere l’apparecchio e disinserire il cavo dalla rete di alimentazione.

AVVERTENZA Attenzione contro coltelli taglienti! Il contatto con la barra rotante del coltello può causare gravissime lesioni ai piedi. Avviare il motore solo dalla parte posteriore del tagliaerba. Accertarsi che i piedi non pervengano sotto l’alloggiamento.

AVVERTENZA Attenzione contro coltelli taglienti! Il contatto con la barra rotante del coltello può causare gravissime lesioni alle mani e ai piedi. Rispettare la necessaria distanza di sicurezza con il motore/coltello in moto in base alla lunghezza del longherone di guida. Accertarsi che le mani e i piedi non pervengano sotto l’alloggiamento.

AVVERTENZA Gli oggetti lanciati in alto possono provocare gravi lesioni. Prima della rasatura, specialmente in aree ricoperte di fogliame, rimuovere tutte le pietre, i bastoni, i fili, i giocattoli ed altri corpi estranei dal prato. Non utilizzare mai l'apparecchio con i dispositivi di protezione danneggiati o mancanti. La mancanza o il danneggiamento dei dispositivi di sicurezza e protezione mettono in pericolo la sicurezza degli addetti e di eventuali terzi. Prima di eseguire la messa in funzione iniziale si deve controllare il fissaggio della vite della lama, quindi controllare regolarmente la barra di taglio per accertarne il corretto fissaggio, l’usura ed eventuali danni. Far sostituire la lama usurata o danneggiata da un’officina specializzata ed autorizzata. Far fissare la vite della lama da un’officina specializzata ed autorizzata.

AVVERTENZA Se, durante i lavori all’apparecchio, non viene estratta la chiave d'accensione, il motore potrebbe avviarsi e causare gravi lesioni. Il contatto con la barra della lama rotante può provocare gravi lesioni alle mani e ai piedi. Gli oggetti lanciati in alto possono provocare gravi lesioni. Spegnere il motore e attendere finché non si ferma l'utensile di taglio; estrarre la chiave d’accensione: – prima dei lavori di manutenzione e di riparazione; – quando si deve sollevare o ribaltare la falciatrice, ad es. per il trasporto; – durante il movimento al di fuori dell'erba ad esempio su sentieri o strade; – se si trasporta la macchina verso la superficie da falciare e al ritorno; – se si lascia la macchina incustodita; – prima di estrarre o inserire la batteria dal suo scomparto sul motore; – prima di rimuovere il tappo per pacciame. Per le indicazioni di pulizia o manutenzione pertinenti, consultare le istruzioni per l’uso. La manutenzione insufficiente dell'apparecchio causa lacune rilevanti per la sicurezza.

AVVERTENZA Il contatto con la barra della lama rotante può provocare gravi lesioni alle mani e ai piedi. Gli oggetti lanciati in alto possono provocare gravi lesioni. Spegnere il motore e attendere finché non si ferma l'utensile di taglio: – prima di regolare l'altezza di taglio; – prima di rimuovere il sacco di raccolta erba!

PRUDENZA Il contatto con i taglienti della barra del coltello e con altri spigoli vivi dell’apparecchio può causare gravissime lesioni. Portare sempre dei guanti di protezione durante l’esecuzione dei lavori di manutenzione e pulizia.

• L’apparecchio è destinato esclusivamente alla rasatura di superfici erbose e prati, per i lavori di manutenzione del giardino e del paesaggio (“secondo le norme relative al corretto utilizzo del prodotto”). Ogni altro uso è da considerarsi improprio; per gli eventuali danni derivanti il produttore non è responsabile e il rischio è esclusivamente a carico dell’utilizzatore. La destinazione d’uso prevede anche il rispetto delle norme di esercizio, manutenzione e riparazione prescritte dal costruttore.

• Per l’utilizzo in spazi pubblici, parchi, centri sportivi, lungo le strade e nei settori agricolo e forestale si richiede la massima cautela.

• Il tosaerba non deve essere utilizzato in particolare per rifilare arbusti, siepi e arbusti, rampicanti o per il taglio di vegetazione sui tetti e nelle fioriere, per aspirare o soffiare via foglie o altro dai marciapiedi.

• Non è consentito qualsiasi uso di parti di ricambio e di accessori non ammesso dal costruttore. Nel caso in cui vengano usate parti di ricambio ed accessori non originali la conformità CE e le richieste di intervento in garanzia decadono. Eventuali modifiche non autorizzate di questo tosaerba escludono ogni responsabilità del costruttore per gli eventuali danni che ne dovessero risultare.

Informazioni di sicurezza generali

Per la propria sicurezza e per garantire il corretto funzionamento si devono leggere attentamente le istruzioni per l’uso. Familiarizzare con gli elementi di comando e con l'impiego corretto della macchina. Conservare le istruzioni per l’uso per consultarle in un secondo tempo.

• Si consideri che l'operatore della macchina o l'utente rispondono degli incidenti che coinvolgono altre persone e la loro proprietà.

• Le presenti istruzioni per l’uso sono parte integrante della macchina e, in caso di rivendita, devono essere consegnate all'acquirente dell'apparecchio.

• Non permettere mai ai bambini e alle persone che non hanno compiuto i 16 anni di età e ad altre persone le quali non conoscono le istruzioni per l'uso, di usare la macchina. L'età minima dell'utente può variare a seconda delle disposizioni.

• Spiegare ad ogni persona che deve lavorare con l'apparecchio le potenziali coppie di pericolo e come evitare incidenti. Questo apparecchio deve essere utilizzato, manutenuto e riparato solo da persone che siano familiarizzate con il suo impiego e siano informate sui possibili rischi.

• Questo apparecchio non è stato ideato per essere utilizzato da persone le cui facoltà psichiche, fisiche, sensoriali o mentali siano limitate o che non abbiano la dovuta esperienza o conoscenza, salvo che la loro incolumità venga salvaguardata da una persona competente oppure che abbiano ricevuto da quest'ultima le giuste istruzioni su come utilizzare l'apparecchio. La persona in questione deve decidere a priori se la persona con capacità fisiche, sensoriali o psichiche limitate è idonea per questo lavoro.

Non falciate mai quando ci sono nei pressi persone, in particolare bambini o animali.

• Conservare la macchina in un luogo sicuro! Gli apparecchi non utilizzati si devono conservare sempre con la chiave d’accensione e la batteria estratti, e in un locale asciutto, chiuso e non raggiungibile dai bambini.

• Non si devono manipolare né disattivare i dispositivi di sicurezza e protezione della macchina!

• La posa dei cavi non deve essere manipolata, p.es. togliendo morsetti o applicando fascette serracavi addizionali. I cavi devono aderire al lato esterno del manico in modo che in caso di un suo reclinamento non vegano né schiacciati né tesi eccessivamente. Un cavo danneggiato può causare un difetto tecnico dell’apparecchio. Misure preliminari

• Durante la falciatura è necessario indossare sempre scarpe rigide, chiuse e antiscivolo o scarpe antinfortunistiche e pantaloni lunghi. Evitare di indossare abiti4 o indumenti larghi con lacci o cinture che pendono. Non falciare da scalzi o con indosso sandali. Proteggere gli occhi con degli occhiali protettivi.

• I rumori assordanti possono provocare danni all’udito. Si raccomanda di indossare paraorecchie.

Prima e durante la rasatura, controllare a fondo il terreno, su cui è installato l'apparecchio; si raccomanda di rimuovere tutte le pietre, i bastoni, i fili, i giocattoli e altri corpi estranei che possono essere presi e scagliati via.

Prima e durante la falciatura controllare se sul terreno sono presenti condutture elettriche sotto tensione, ed eventualmente rimuoverle qualora possibile. Non condurre mai l’utensile da taglio acceso sopra condutture elettriche sotto tensione. Pericolo: scossa elettrica! Nel caso di danneggiamento di una conduttura elettrica sotto tensione, spegnere l’apparecchio e disinserire il cavo dalla rete di alimentazione.

• Se per la cura del prato erboso utilizzate anche un tagliaerba robotizzato, è necessario osservare le seguenti istruzioni di sicurezza in merito alla superficie di lavoro del tagliaerba: – prima di iniziare lavori su queste superfici è necessario controllare sempre l'area del cavo limitatore. – Se i cavi sono posati interrati, è necessario controllarli attentamente poiché non devono essere a vista, e si richiede inoltre particolare attenzione alla zona vicino alla stazione di carica. – Se i cavi di delimitazione sono posati sopra terra, questi dovrebbero essere ben distesi sul terreno e non trovarsi laschi sull’erba. I cavi devono essere sufficientemente fissati con dei chiodi di delimitazione, vedi istruzioni per l’uso. – I chiodi di delimitazione non devono sporgere, altrimenti è necessario premerli nel terreno. – Rimuovere tutti i cavi residui prima della falciatura. Per tutti gli stati sopra menzionati sussiste il pericolo che i cavi restino impigliati nell’utensile di lavoro e questo potrebbe di conseguenza provocare gravi ferite.

• Rami che pendono e ostacoli simili possono essere pericolosi per l’utente o essere d'intralcio per la falce. I cavi possono restare impigliati e di conseguenza danneggiati o strappati. Un cavo danneggiato può provocare difetti tecnici dell’apparecchio. Prima e durante il taglio controllare ed eliminare eventuali ostacoli, come per esempio rami che pendono.

Non è consentito modificare la struttura elettrica. È necessario osservare e leggere gli avvisi di sicurezza per la manipolazione della batteria e del caricabatterie, riportate nelle istruzioni per l’uso separate!

• Prima dell’utilizzo è sempre necessario eseguire un controllo visivo per verificare se l’utensile da taglio, le viti di fissaggio e l’intera unità di taglio presentino eventuali usure o siano danneggiate. Per evitare uno squilibrio, è necessario far sostituire le lame e le viti di fissaggio usurate o danneggiate da un’officina tecnica autorizzata.

• Ad ogni impiego si devono controllare le condizioni dei pittogrammi. I pittogrammi usurati o danneggiati vanno sostituiti. Uso

• Il caricabatterie fornito deve essere utilizzato solo per le batterie appartenenti al tagliaerba in oggetto. Le batterie non devono essere ricaricate con un altro caricabatterie. Ciò potrebbe costituire un pericolo per se stessi e per l’apparecchio. Utilizzare il tagliaerba solo con le batterie autorizzate allo scopo. Una errata applicazione delle batterie e del caricabatterie può provocare uno shock elettrico o incendio. Caricabatterie e batterie autorizzate: vedi "Ricambi originali e accessori".

• Non è consentito utilizzare l'apparecchio in zone esposte al pericolo di deflagrazioni.

• Non eseguire la rasatura in caso di cattive condizioni meteorologiche, quando c’è pericolo di fulmini.

• L’apparecchio non deve essere esposto a pioggia o forte umidità.

• Non indossare cuffie per la radio o per la musica. Per la sicurezza nel caso di manutenzione e quando la macchina è in esercizio si richiede un’attenzione assoluta.

• Utilizzare il tagliaerba solo con luce diurna o in presenza di un'illuminazione equiparabile. Condurre la macchina alla cadenza del passo.

• Adattare la velocità alla persona e al terreno. Aumentare lentamente la velocità fino a raggiungere la velocità idonea, eventualmente spegnere l'azionamento.

• È necessario prestare la massima attenzione nel caso in cui angoli, cespugli, alberi o altri ostacoli possono compromettere la visibilità.

• Non avvicinarsi troppo a buche, fossi e scarpate. La macchina potrebbe ribaltarsi improvvisamente nel caso in cui la ruota passa sopra il bordo di un fosso o di una scarpata, oppure se dovesse franare un bordo.

• Attenzione quando si taglia l’erba sotto strutture come le altalene. La macchina potrebbe assumere una posizione non sicura. Pericolo di lesioni.

• Non usare la macchina in caso di malattia, stanchezza o sotto effetto di alcolici, farmaci o sostanze stupefacenti.

• Evitare possibilmente di utilizzare l’apparecchio con l’erba bagnata. Persiste un imminente pericolo di scivolamento.

• Sulle pendenze controllare sempre la stabilità. In pendenza falciare in senso trasversale, mai in salita o in discesa. Prestare particolare attenzione durante i cambi di direzione in pendenza.

• Non tagliare l’erba in punti con eccessiva pendenza! Tagliare l’erba su pendii cela sempre possibili pericoli. Mantenere sempre una posizione ben salda. Fondamentalmente le falciatrici manuali non si dovrebbero utilizzare nei pendii con una pendenza in salita di oltre il 26% (inclinazione 15°). Vi è il rischio di perdere la stabilità.

• Prestare particolare attenzione nel girare o nel tirare la macchina verso di sé.

• Spostando la macchina in retromarcia c'è pericolo di inciampare. Evitare i movimenti in retromarcia. Evitare un portamento anomalo. Cercare sempre una buona stabilità e mantenere sempre l’equilibrio.

• Mantenere sempre la distanza di sicurezza prevista dalla lunghezza del manico di guida.

• Per evitare che la macchina scivoli durante il trasporto, prendere sempre la macchina con i dispositivi di presa appositamente previsti (maniglia, carcassa, estremità del longherone o barra trasversale della parte inferiore del longherone di guida). Non afferrare dal coperchio di deviazione.

• Prima di sollevare o di trasportare la macchina, fare sempre attenzione al suo peso (fare riferimento ai dati tecnici). Il sollevamento di pesi eccessivi può causare problemi di salute.

• Non sollevare né trasportare mai una macchina con motore funzionante.

• Non utilizzare mai la macchina con dispositivi di sicurezza e protezione danneggiati o mancanti. La mancanza o il danneggiamento dei dispositivi di sicurezza e protezione mettono in pericolo la sicurezza degli addetti e di eventuali terzi. I dispositivi di sicurezza sono (vedi capitolo Descrizione dei componenti):

– Staffa di comando di sicurezza per l'arresto della lama (1) Il tagliaerba è dotato di un dispositivo di arresto lama. Durante il funzionamento e in momenti di pericolo, rilasciando la staffa di comando di sicurezza per l'arresto della lama si arresta la barra della lama. La barra della lama deve arrestarsi entro 3 secondi. Dopo il rilascio, la staffa di sicurezza deve tornare in ogni caso alla posizione indicata nella figura “Descrizione dei componenti“. In caso contrario, si deve predisporre una verifica presso un’officina specializzata e autorizzata. Pericolo di lesioni! Se il ritardo di spegnimento della lama è maggiore, non utilizzare più l'apparecchio e portarlo in un'officina specializzata ed autorizzata. Misura del ritardo di spegnimento All'avvio del motore della lama, quest'ultima gira e si può udire un fruscio d'aria. Il ritardo di spegnimento corrisponde alla durata del fruscio d'aria dopo lo spegnimento del motore e si può misurare con un cronometro. La funzione della staffa di comando di sicurezza non deve essere disinserita per nessun motivo. Verificare che la staffa di comando della trazione funzioni perfettamente. Fare controllare da un'officina specializzata autorizzata la staffa di comando di sicurezza non perfettamente funzionante.

– Chiave di sicurezza (9) Questo dispositivo di sicurezza protegge contro infortuni dovuti all’avvio improvviso del motore.5

Per evitare una riaccensione involontaria della macchina, è necessario estrarre la chiave di sicurezza prima dei lavori di manutenzione e di riparazione, quando ci si allontana dalla macchina e durante il magazzinaggio.

I dispositivi di protezione sono (vedi capitolo Descrizione dei componenti):

– Carcassa (13), sacco di raccolta dall’erba (16), ribalta di espulsione (6) Questi dispositivi di protezione sono previsti per prevenire lesioni da oggetti proiettati. Non è consentito utilizzare l’apparecchio con carcassa danneggiata senza aver correttamente fissato il sacco di raccolta dell’erba sull’alloggiamento o sulla ribalta d’espulsione vicina.

– Carcassa (13) Questo sistema di protezione evita le lesioni causate dal contatto con la barra portalama rotante. Non utilizzare la macchina con carcassa danneggiata. Fare attenzione che mani e piedi non finiscano sotto la carcassa.

Non è consentito modificare i dispositivi di protezione.

Per la messa in funzione, tenere i piedi a distanza di sicurezza dal gruppo di taglio.

All'avvio del motore non è consentito posizionare la macchina verticalmente, ma la si deve posizionare, all’occorrenza, in posizione obliqua in modo che l'utensile di taglio sia rivolto nella direzione opposta all'utente, tuttavia inclinarla soltanto quanto occorre. Finché l'apparecchio non sia posizionato con tutte e 4 le ruote sul terreno, entrambe le mani devono trovarsi sulla parte superiore del longherone. Non avviare il motore se ci sono persone o animali davanti al tagliaerba.

Non avvicinare né infilare mai mani e piedi nei pressi o sotto parti rotanti. Prestare anche attenzione di evitare che mani e piedi finiscano sotto il carter.

Spegnere il motore rilasciando la staffa di comando di sicurezza per l'arresto della lama, accertarsi che tutte le parti mobili siano completamente ferme e che la chiave di accensione sia estratta: – se la macchina viene lasciata incustodita; – prima di controllare o pulire la macchina, oppure prima di eseguire lavori su di essa; – quando si deve sollevare o ribaltare la falciatrice, ad es. per il trasporto; – quando si trasporta la macchina verso la superficie da falciare e al ritorno; – prima di estrarre o inserire le batterie dallo scomparto sul motore; – durante il movimento al di fuori del prato; – prima di allentare i bloccaggi o prima di eliminare gli intasamenti dal canale di espulsione; – prima di rimuovere il tappo per pacciame; – se ci si imbatte in un corpo estraneo; – se si verifica un anomalia; – se la macchina inizia a vibrare fortemente.

• Qualora fosse stato colpito un corpo estraneo e in caso di blocchi della macchina, dovuti ad esempio a urti contro ostacoli, un esperto dovrà verificare se gli elementi della macchina hanno subito danneggiamenti o deformazioni. Anche le eventuali riparazioni richieste devono essere affidate ad un’officina specializzata e autorizzata.

• Nel caso in cui la macchina inizi a vibrare con forza in modo inusuale o emetta insoliti rumori intensi, occorre far eseguire tempestivamente una verifica da un’officina specializzata ed autorizzata. Forti vibrazioni sulle mani possono causare danni alla salute. Nel caso in cui si rilevino forti vibrazioni, rivolgersi tempestivamente ad un’officina specializzata ed autorizzata.

Spegnere il motore della lama rilasciando la staffa di comando di sicurezza per l'arresto della lama. Accertarsi che tutte le parti mobili siano completamente ferme, – quando si deve sollevare o ribaltare la macchina, per es. per il trasporto; – quando si trasporta la macchina verso la superficie da falciare e al ritorno; – durante il movimento al di fuori del prato; – se ci si allontana dalla macchina per un breve periodo; – se si desidera regolare l'altezza di taglio; – prima di rimuovere il sacco di raccolta dell'erba.

• AVVERTENZA I livelli di rumorosità e vibrazione indicati nelle presenti istruzioni per l'uso sono i valori massimi emessi dalla macchina durante l'uso. L'uso di elementi di taglio non equilibrati, l'eccessiva velocità di movimento o la mancata manutenzione hanno un'influenza significativa sulle emissioni sonore e sulle vibrazioni. Di conseguenza, occorre adottare provvedimenti preventivi per eliminare i possibili danni dovuti agli elevati livelli di rumorosità e allo stress da vibrazione. Mantenere la macchina in buone condizioni, usare una protezione per l'udito e fare pause durante il lavoro. Eseguire gli interventi di manutenzione descritti nelle presenti istruzioni per l'uso e fare eseguire regolarmente il controllo e la manutenzione da un'officina autorizzata. Manutenzione e deposito

• Un’insufficiente manutenzione dell'apparecchio può causare anomalie e conseguente pericolo per la sicurezza.

• Controllare che tutti i raccordi a vite siano serrati a fondo e che l’apparecchio si trovi una condizione operativa sicura.

L’apertura della copertura di espulsione e il prelevamento del sacco raccoglierba o la rimozione del tappo del pacciame, devono essere eseguiti solo a motore disinserito e a barra di taglio ferma.

Prima della falciatura controllare l'usura del dispositivo raccoglierba o la perdita della sua funzionalità.

Controllare lo stato e la posizione della lama prima della falciatura. La vite di fissaggio della lama si deve sempre fare stringere da un'officina autorizzata. Se la vite della lama viene stretta eccessivamente o troppo poco, il fissaggio lama o la barra di taglio potrebbero danneggiarsi o staccarsi causando gravi lesioni. Le lame usurate o danneggiate si devono tassativamente sostituire.

La sostituzione, l’affilatura e il bilanciamento della lama devono essere eseguiti solo da un'officina specializzata autorizzata. Un fissaggio lama non correttamente assemblato può causare l’allentamento della barra della lama, e di conseguenza gravi ferite. Una lama non correttamente affilata e bilanciata può provocare forti vibrazioni e danneggiare di conseguenza il tagliaerba.

• Per motivi di sicurezza, sostituire parti usurate o danneggiate.

• Non pulire mai l’apparecchio sotto acqua corrente o con un pulitore ad alta pressione. L’impianto elettrico potrebbe subirne danni.

Durante i lavori di pulizia e manutenzione indossare sempre guanti di protezione.

I lavori di manutenzione e riparazione devono essere eseguiti solo su una superficie piana con motore spento e chiave di sicurezza estratta. Una manutenzione regolare è imprescindibile per la sicurezza e il mantenimento della capacità di rendimento.

Riporre sempre l'apparecchio in condizioni pulite in uno spazio chiuso e asciutto e fuori dalla portata dei bambini. Prima del magazzinaggio della macchina, estrarre sempre la batteria e la chiave d'accensione, per impedire un azionamento non autorizzato della macchina.

Per motivi relativi alle prestazioni di garanzia ed alla sicurezza devono essere utilizzate solo pezzi di ricambio originali. Parti di ricambio non equivalenti possono danneggiare la macchina ed inficiarne la sicurezza.6

7 DESCRIZIONE DEI COMPONENTI COSTRUTTIVI

1 Staffa di comando di sicurezza per l'arresto della lama 2 Elementi di visualizzazione e di comando del motore di trazione 3 Longherone di guida 4 Staffa di comando della trazione 5 Tenditore rapido 6 Deflettore 7 Copertura batterie 8 Batterie (sotto alla copertura batterie) 9 Chiave di sicurezza (sotto alla copertura batterie) 10 Regolazione dell'altezza di taglio 11 Copertura del motore 12 Maniglia di trasporto anteriore 13 Alloggiamento 14 Regolazione altezza longherone 15 Maniglia di trasporto posteriore 16 Sacco di raccolta dell’erba 17 Elementi di visualizzazione e di comando per la modalità di pronto, motore della lama e batteria

1 Elementi di visualizzazione e di comando del motore di trazione 2 Visualizzazione della velocità di marcia 3 Tasto “Aumenta velocità di marcia” 4 Tasto “Riduci velocità di marcia” 5 Elementi di visualizzazione e di comando per la modalità di pronto, motore della lama e batteria 6 Visualizzazione dello stato di carica della batteria attualmente utilizzata, da sopra a sotto: batteria caricata al 100%, 75%, 50%, 25% 7 Tasto risparmio energetico 8 Visualizzazione risparmio energetico 9 Tasto On/Off per la modalità di pronto e motore della lama 10 Visualizzazione guasti

9 LAVORI DI PREPARAZIONE

Per il montaggio della falciatrice, nell'imballaggio si trovano i seguenti pezzi singoli:

• falciatrice con stegola di guida premontata

• telo di raccolta, telaio sacco di raccolta

• busta di utensili con il contenuto seguente: – istruzioni per l’uso con dichiarazione di conformità – condizioni di garanzia (dipendenti dal modello) Mettersi in contatto con il proprio rivenditore specializzato qualora manchi inaspettatamente un pezzo. Collocare in alto la stegola di guida (illustrazione A1 + B1 + V4 ) IMPORTANTE Assicurarsi che durante l’abbassamento e il sollevamento del manico i cavi non vengano incastrati, schiacciati, sottoposti a torsioni o tesi eccessivamente! Far passare i cavi sempre sul lato esterno del raccordo del manico. Un cavo danneggiato può causare un difetto tecnico dell’apparecchio. ATTENZIONE Quando si aziona il regolatore altezza longherone, allentando i dadi ad alette B1 per fissare la parte inferiore del longherone all'alloggiamento (allentarli solo fino a quando il longherone non si muove liberamente) e sganciando le camme di arresto dai fori dell'alloggiamento, può capitare che il longherone si ribalti accidentalmente. Inoltre possono formarsi punti di schiacciamento tra la parte inferiore del longherone e l'alloggiamento. Pericolo di lesioni! Sollevare la stegola di guida ripiegata a forma di Z nella sequenza seguente: – Sollevare prima la parte inferiore della stegola di guida A1 ; separare reciprocamente le estremità della parte inferiore fino a che le camme di arresto puntanti verso l'interno su entrambi i lati scattano nei rispettivi fori B1 . È possibile regolare tre altezze diverse della stegola. – Serrare saldamente a mano i dadi ad alette su entrambi i lati B1 . – Sollevare la parte superiore della stegola di guida fino a che la parte superiore e inferiore della stegola di guida sono allo stesso livello. – I tenditori rapidi V4 per il fissaggio della parte superiore e inferiore della stegola sono preimpostati dal produttore.

1. Tirare il tenditore rapido verso l'alto sulla stegola.

2. Serrare manualmente le viti.

3. Aprire il tenditore rapido.

4. Serrare le viti da un quarto a mezzo giro.

5. Tirare nuovamente verso l'alto i tenditori rapidi e verificare se le stegole sono

connesse reciprocamente saldamente; eventualmente correggere ulteriormente. – Mantenere questa regolazione. Se, con il passare del tempo, la tensione dovesse allentarsi, le viti dovranno essere nuovamente serrate. Appendere il sacco per la raccolta dell'erba al tagliaerba (illustrazione R1 + S1 ) – Spingere il telaio del sacco di raccolta nel telo di raccolta servendosi della staffa. Allineare le cuciture superiori del telo di raccolta sulla staffa. – Applicare a pressione i profili di sostegno sul telaio del sacco di raccolta R1 . – Aprire verso l'alto l'espulsore della falciatrice. – Sollevare il sacco di raccolta dell'erba dalla staffa di sostegno, inserire il piano inclinato (1) R1 dell'apertura del sacco di raccolta nell'apertura di espulsione e agganciare il sacco di raccolta dell'erba con i suoi due ganci laterali nella parte alta dell'alloggiamento della falciatrice S1 . – Ribaltare l'espulsore sul sacco di raccolta dell'erba.7 Regolare l'altezza di taglio (illustrazione I )

Nota di sicurezza! Per la spiegazione dei simboli si veda alla tabella pagina

L’altezza di taglio desiderata viene impostata mediante la leva di regolazione sul lato sinistro del tagliaerba. – Tirare la leva dal dispositivo di arresto e bloccarla dopo averla spostata lateralmente nella posizione desiderata. – La marcatura a sinistra sull’alloggiamento indica l’altezza di taglio. IMPORTANTE La tosatura all'altezza di taglio più bassa dovrebbe essere eseguita soltanto su superfici d'erba lisce e piane! Osservare che le seguenti impostazioni dell'altezza di taglio sono utilizzabili solo in condizioni ottimali. Se viene regolata un'altezza di taglio troppo bassa, si può danneggiare e, in determinate condizioni, distruggere il tappeto erboso. Oltre all'altezza di taglio, anche la velocità influisce sull'impatto visivo del taglio e sull'esito di raccolta. Adattare l'altezza di taglio e la velocità all'altezza dell'erba da falciare, eventualmente non accendere l'azionamento. Inserimento delle batterie cariche K2 + V1 + G2 + H )

La manipolazione del caricabatterie e della batteria è riportata nelle istruzioni per l’uso separate del caricabatterie! Leggere e osservare soprattutto gli avvisi di sicurezza! Prima della prima messa in funzione caricare completamente la batteria!

– Aprire e mantenere aperta la copertura batteria. – Estrarre la chiave di accensione K2 . – Inserire la batteria nello scomparto, fino a farla scattare in posizione V1 . Accertarsi che il bloccaggio della batteria sia libero e che scatti correttamente in posizione. È possibile utilizzare 2 batterie o anche solo 1. Se si utilizza solo 1 batteria, si può scegliere a piacere lo scomparto I o II. – Inserire la chiave di sicurezza, se la macchina deve essere utilizzata immediatamente G2 . – Chiudere la copertura batteria. Prestare attenzione che la copertura si chiude in automatico. La sporcizia e i residui di gas possono impedirne la chiusura pertanto è assolutamente necessario eliminarli. – Dopo aver attivato la modalità di pronto, la spia (6) H indica lo stato di carica della batteria, mediante la quale la macchina viene alimentata. Con 2 batterie inserite, la corrente viene prelevata prima dalla batteria I, poi dalla batteria II. Quindi si accende la spia stato di carica della batteria I o quella della batteria II. La commutazione tra batteria I e batteria II ha luogo in automatico.

Estrarre la batteria (illustrazione F + K2 + N2 ) – Spegnere il motore F . – Aprire e mantenere aperta la copertura batteria. – Estrarre la chiave di accensione K2. – Mantenere premuto il tasto di sblocco sulla parte anteriore della batteria e prelevare la batteria dallo scomparto N2. – Chiudere la copertura batteria. Prestare attenzione che la copertura si chiude in automatico. La sporcizia e i residui di gas possono impedirne la chiusura pertanto è assolutamente necessario eliminarli.

Nota di sicurezza! Per la spiegazione dei simboli si veda alla tabella pagina 3

Controllare la corretta sede di tutti i collegamenti a vite. Stringere all’occorrenza le viti! Controllare soprattutto il fissaggio della barra della lama (vedi capitolo “Manutenzione della barra della lama”). La vite di fissaggio della lama si deve sempre fare stringere da un'officina autorizzata. Se la vite della lama viene stretta eccessivamente o troppo poco, il fissaggio lama o la barra di taglio potrebbero danneggiarsi o staccarsi causando gravi lesioni. Il tagliaerba è dotato di un dispositivo di arresto motore. Prima di ogni messa in esercizio, accertarsi che la staffa di sicurezza per l’arresto della lama funzioni correttamente. Quando si rilascia la staffa di comando di sicurezza, la barra della lama deve arrestarsi entro 3 secondi. Dopo il rilascio, la staffa di sicurezza deve tornare in ogni caso alla posizione indicata nella figura “Descrizione dei componenti“. In caso contrario, si deve predisporre una verifica presso un’officina specializzata e autorizzata. Pericolo di lesioni! Se il ritardo di spegnimento della lama è maggiore, non utilizzare più l'apparecchio e portarlo in un'officina specializzata ed autorizzata. Misura del ritardo di spegnimento All'avvio del motore, la lama gira e si può udire un fruscio d'aria. Il ritardo di spegnimento corrisponde alla durata del fruscio d'aria dopo lo spegnimento del motore e si può misurare con un cronometro. Non si devono manipolare né disattivare i dispositivi di sicurezza e protezione della macchina! Accertarsi che tutti i dispositivi di protezione siano applicati correttamente e che non siano danneggiati. Caricare le batterie

La manipolazione del caricabatterie e della batteria è riportata nelle istruzioni per l’uso separate del caricabatterie! Leggere e osservare soprattutto gli avvisi di sicurezza! Prima della prima messa in funzione caricare completamente la batteria!

Tutti gli avvisi di sicurezza in merito alla manipolazione, deposito, conservazione, trasporto, smaltimento delle batterie agli ioni di litio, nonché le misure di pronto soccorso e misure antincendio, sono disponibili sulla “Scheda tecnica per la sicurezza del prodotto” all’indirizzo: www.sabo-online.com delle istruzioni per l’uso.

Numero di telefono per ricevere informazioni sulle batterie agli ioni di litio [phone]

Accendere/spegnere i segnali acustici Prima assicurarsi che: – sia attiva la modalità di pronto (vedi capitolo “Attivare/disattivare la modalità di pronto”). I segnali acustici degli elementi di visualizzazione e di comando possono essere accesi e spenti mediante pressione contemporanea del tasto “+” (3) e del tasto ”–” (4) H .

(FIGURA H (9) ) L’attivazione della modalità di pronto è la premessa fondamentale per poter lavorare con il tagliaerba. Prima assicurarsi che: – nello scomparto batterie si trovino una o due batterie cariche (vedi capitolo “Inserimento della batteria carica”), – la chiave di accensione sia inserita G2 . Attivare la modalità di pronto (figura H ) – Premere il tasto ON/OFF (9). Viene emesso un segnale acustico e tutti gli elementi di visualizzazione si accendono brevemente. Infine la spia indica le impostazioni selezionate per ultime (2, 8) e lo stato di carica della batteria al momento utilizzata (6). Se una batteria ha una carica residua di appena il 15%, la spia stato di carica lampeggia (6) e l'apparecchio commuta in automatico sull’altra batteria. – Per la falciatura, dopo ca. 30 secondi dall’attivazione della modalità di pronto, avviare il motore della lama (vedi capitolo “Avviare il motore della lama”). Per risparmiare la batteria, la modalità di pronto si disattiva in automatico se entro ca. 30 secondi non si avvia il motore di trazione o se si preme un tasto. Vengono emessi due segnali acustici e la spia si spegne. Se la segnalazione di guasto (10) indica un guasto, eliminarlo quanto prima (vedi capitolo “Segnalazione di guasto”) o contatatre un officina specializzata autorizzata. Disattivare la modalità di pronto (figura H ) – Ripremere il tasto ON/OFF (9). Vengono emessi due segnali acustici e la spia si spegne.8 In caso di lungo inutilizzo dell’apparecchio: – Estrarre la chiave di accensione K2. – Prelevare le batterie dallo scomparto N2 .

Nota di sicurezza! Per la spiegazione dei simboli si veda alla tabella pagina 3

Avviare il motore solo quando ci si trova dietro al tagliaerba. Posizionare il tagliaerba su una superficie piana, che non abbia erba troppo alta (l’erba troppo alta potrebbe ostacolare l’avvio della barra della lama e rendere più difficile il processo di avvio). All'avvio del motore non è consentito posizionare la macchina verticalmente, ma la si deve posizionare, all’occorrenza, in posizione obliqua in modo che l'utensile di taglio sia rivolto nella direzione opposta all'utente, tuttavia inclinarla soltanto quanto occorre. Finché l'apparecchio non sia posizionato con tutte e 4 le ruote, entrambe le mani devono trovarsi sulla parte superiore del longherone. Prima assicurarsi che: – nello scomparto batterie si trovino una o due batterie cariche (vedi capitolo “Inserimento della batteria carica”), – la chiave di accensione sia inserita G2 . Avviare il motore della lama (figura A2 ) – Premere il tasto ON/OFF (1), per attivare la modalità di pronto (vedi capitolo “Attivare/disattivare la modalità di pronto”). – Con la mano sinistra mantenere premuta la staffa di comando di sicurezza per l'arresto della lama (2) sulla parte superiore del longherone e entro 3 secondi, con la mano destra ripremere il tasto ON/OFF (1). Viene emesso un segnale acustico e il motore della lama e la lama si avviano. – La lama gira finché si mantiene premuta la staffa di comando di sicurezza. Rilasciando la staffa di comando si arrestano il motore della lama e la lama. – Dopo aver rilasciato la staffa di comando, l’apparecchio si ferma per ca. 30 secondi in modalità di pronto, identificabile dagli elementi di visualizzazione che si illuminano. In questo lasso di tempo, il motore della lama può essere riavviato ogni volta, mantenendo premuta la staffa di comando di sicurezza e premendo il tasto ON/OFF entro 3 secondi. – Se entro ca. 30 secondi non si riavviano il motore della lama o il motore della trazione o non si preme un tasto, la modalità di pronto si spegne in automatico per risparmiare la batteria. Vengono emessi due segnali acustici e la spia si spegne. Per l’avvio del motore della lama, attivare nuovamente la modalità di pronto.

13 SPEGNIMENTO DEL MOTORE DELLA LAMA (FIGURA F + K2 ) – Rilasciare la staffa di comando di sicurezza arresto della lama F . – Restare in attesa dell’arresto della barra della lama. – Estrarre la chiave di accensione K2 .

14 FERMARE IL MOTORE IN CASO DI EMERGENZA Rilasciare la staffa di comando di sicurezza arresto della lama e della staffa di comando di della trazione. – Il motore della lama si arresta e la lama si ferma. – Il motore di trazione si arresta e il tagliaerba si ferma. ATTENZIONE Prima di ogni falciatura occorre accertarsi che la staffa di sicurezza per l’arresto della lama e la staffa di comando della trazione funzionino perfettamente. – Quando si rilascia la staffa di comando di sicurezza arresto della lama, quest’ultima deve arrestarsi entro 3 secondi. – Quando la staffa di comando della trazione viene rilasciata, l’azionamento deve arrestarsi immediatamente e il tagliaerba deve arrestarsi. In caso contrario, rivolgersi all'officina autorizzata più vicina.

NOTA In caso di tensione batteria troppo bassa, il motore della lama e il motore di trazione si spengono in automatico. Ricaricare tempestivamente la batteria. Comando della trazione posteriore (illustrazione G + E2 ) Prima assicurarsi che: – nello scomparto batterie si trovino una o due batterie cariche (vedi capitolo “Inserimento della batteria carica”), – la chiave di accensione sia inserita G2 . – sia attiva la modalità di pronto (vedi capitolo “Attivare/disattivare la modalità di pronto”). L'azionamento della ruota posteriore si aziona e si disattiva mediante la staffa di comando della trazione sul longherone di guida superiore: – Tirare la staffa di comando della trazione e mantenere premuta G = il tagliaerba parte. – Rilasciare la staffa di comando della trazione E2 = il tagliaerba si ferma. IMPORTANTE Per muoversi senza falciare, premere sempre e solo la staffa di comando della trazione! Se in contemporanea si preme anche la staffa di comando di sicurezza per l'arresto della lama, per motivi di sicurezza si spegne il motore di trazione dopo ca. 3 secondi, la spia dei guasti indica un errore e il tagliaerba si ferma. IMPORTANTE Azionare la trazione solo se l'apparecchio è fermo o se viene spinto in avanti. Non azionare mai la trazione mentre l’apparecchio si sposta in retromarcia! Ciò potrebbe distruggere la trasmissione. NOTA Se subito dopo lo spegnimento desiderate spostare l’apparecchio in retromarcia, è possibile che la frizione centrifuga sia ancora inserita e quindi blocca le ruote posteriori. Rilasciare la frizione, spostando di poco in avanti l’apparecchio con la trazione disinserita. Regolazione della velocità (illustrazione H (3, 4) ) Prima assicurarsi che: – sia attiva la modalità di pronto (vedi capitolo “Attivare/disattivare la modalità di pronto”). La velocità di marcia può essere regolata indipendentemente dal motore di trazione in moto. – Premere il tasto “+” (3) = la velocità di marcia aumenta di 0,5 km – Premere il tasto “-” (4) = la velocità di marcia si riduce di 0,5 km La spia (2) indica la velocità di marcia al momento impostata. NOTA Falciare a velocità troppo elevata conduce a una rasatura cattiva e a un risultato di raccolta pessimo. Adattare la velocità alle condizioni in loco. In caso di erba alta, scegliere sempre una velocità ridotta.

Nota di sicurezza! Per la spiegazione dei simboli si veda alla tabella pagina 3

Funzionamento con sacco di raccolta AVVISO Durante l’esercizio con la sacca di raccolta dell'erba, quest’ultimo deve essere montato completamente ed essere in uno stato tecnico ineccepibile. IMPORTANTE Maneggiando il sacco di raccolta fare attenzione che lo scivolo (1) R1 non venga piegata. Quando si taglia l’erba badare che il sacco venga vuotato per tempo. Il segnale turbo sul sacco raccoglitore vi indica quando è giunto il momento di vuotarlo. Turbosegnale (indicazione che il sacco per la raccolta dell’erba è pieno) (illustrazione J + K ) Sulla parte superiore del sacco di raccolta si trova un dispositivo che indica se il sacco è pieno o vuoto. – Con il sacco di raccolta vuoto e mentre si taglia l’erba, il segnale di raccolta si gonfia J . – Con il sacco di raccolta pieno, invece, il segnale di raccolta si sgonfia; in tal caso, cessare immediatamente l’attività di taglio e svuotare il sacco di raccolta K .

IMPORTANTE Se il tessuto del sacco di raccolta è molto sporco, il segnale di raccolta non si9 gonfia – Pulire subito il tessuto. Soltanto con un sacco di raccolta, che lascia traspirare aria, si ottiene una raccolta d’erba perfetta. IMPORTANTE Non lavare il sacco di raccolta dell'erba con acqua calda! Svuotare il sacco raccoglierba (illustrazione F + L ) – Spegnere il motore F , attendere fino a che la barra falciante non sia completamente ferma. – Sollevare il deflettore. – Appendere il sacco raccoglierba pieno del tagliaerba alla maniglia di trasporto – il deflettore si chiude in automatico. – Svuotare accuratamente il sacco raccoglierba appeso alla maniglia di trasporto e fissato sulla parte inferiore della base L .

Funzionamento senza sacco di raccolta AVVERTENZA Durante il funzionamento senza sacco di raccolta dell’erba, è necessario che la ribalta d’espulsione nell’alloggiamento della mietitrice sia sempre chiuso (ribaltato verso il basso).

17 FUNZIONAMENTO DEL TAGLIAERBA

Nota di sicurezza! Per la spiegazione dei simboli si veda alla tabella pagina 3

NOTA In caso di tensione batteria troppo bassa, il motore della lama e il motore di trazione si spengono in automatico. Ricaricare tempestivamente la batteria. NOTA Se subito dopo lo spegnimento desiderate spostare l’apparecchio in retromarcia, è possibile che la frizione centrifuga sia ancora inserita e quindi blocca le ruote posteriori. Rilasciare la frizione, spostando di poco in avanti l’apparecchio con la trazione disinserita. Mietitura in pendenza ATTENZIONE Non falciare su pendii troppo eccessivi! La falciatura su declivi cela sempre dei pericoli. Falciare di traverso al pendio, mai in avanti o indietro. Mantenere sempre una posizione ben salda. Fondamentalmente le falciatrici manuali non si dovrebbero utilizzare nei pendii con una pendenza in salita di oltre il 26% (inclinazione 15°). Vi è il rischio di perdere la stabilità. Controllo della sicurezza di funzionamento Il tagliaerba è dotato di un dispositivo di arresto motore. Prima di ogni rasatura occorre accertarsi che la staffa di sicurezza per l’arresto motore funzioni perfettamente. Quando si rilascia la staffa di comando di sicurezza, la barra della lama deve arrestarsi entro 3 secondi. Dopo il rilascio, la staffa di sicurezza deve tornare in ogni caso alla posizione indicata nella figura “Descrizione dei componenti“. In caso contrario, si deve predisporre una verifica presso un’officina specializzata e autorizzata. Pericolo di lesioni! Se il ritardo di spegnimento della lama è maggiore, non utilizzare più l'apparecchio e portarlo in un'officina specializzata ed autorizzata. Misura del ritardo di spegnimento All'avvio del motore della lama, quest'ultima gira e si può udire un fruscio d'aria. Il ritardo di spegnimento corrisponde alla durata del fruscio d'aria dopo lo spegnimento del motore e si può misurare con un cronometro. Non è consentito manipolare né disattivare i dispositivi di sicurezza e di protezione della macchina! Prima di ogni rasatura occorre verificare che anche la manopola di comando della trazione funzioni perfettamente. Quando la staffa di comando della trazione viene rilasciata, l’azionamento deve arrestarsi immediatamente e il tagliaerba deve arrestarsi. In caso contrario, si deve predisporre una verifica presso un’officina specializzata e autorizzata. Accertarsi che tutti i dispositivi di protezione siano applicati correttamente e che non siano danneggiati! Controllare lo stato e la posizione della lama prima della falciatura onde evitare eventuali pericoli. La vite di fissaggio della lama si deve sempre fare stringere da un'officina autorizzata. Se la vite della lama viene stretta eccessivamente o troppo poco, il fissaggio lama o la barra di taglio potrebbero danneggiarsi o staccarsi causando gravi lesioni. Sostituire immediatamente le lame usurate o danneggiate (vedi capitolo “Manutenzione della barra della lama”). Controllare ogni 10 ore di esercizio che la ventola, il fissaggio della lama e l'alloggiamento della ventola non siano usurati e che siano in posizione. Inoltre controllare che tutte le viti e i dadi dell'apparecchio siano ben saldi e stringerli se necessario! Se il gruppo falciatore si blocca, ad es. dopo aver tamponato un ostacolo, far controllare da un'officina autorizzata se la falciatrice presenta componenti danneggiati o deformati. Far eseguire sempre da un'officina autorizzata anche le eventuali riparazioni che si rendono necessarie. Nel caso in cui la macchina inizi a vibrare con forza in modo inusuale o emetta insoliti rumori intensi, occorre far eseguire tempestivamente una verifica da un’officina specializzata e autorizzata. Limitazioni temporali In Germania l’orario di utilizzo dei tagliaerba è regolata dalla “32° esecuzione della Legge federale sulla protezione contro le immissioni (32. BImSch-V)”. Inoltre, sono anche possibili restrizioni regionali (per es. per la protezione della pausa pranzo), le quali sono disponibili presso le autorità di competenza comunali. Aumento automatico del numero di giri In condizioni di falciatura difficili, come per es. erba troppo alta, il motore della lama aumenta in automatico il suo numero di giri da 2.800 a 3.000 rpm. Non appena le condizioni di falciatura si normalizzano, il numero di giri si riduce in automatico sulla sua impostazione standard di 2.800 rpm. NOTA In modalità risparmio energetico non ha luogo nessun aumento del numero di giri automatico, qualora le condizioni di rasatura si fanno più difficili! Ridurre il numero di giri motore (modalità risparmio energetico) (figura H (7) ) Il numero di giri standard del motore della lama è di 2.800 rpm. Per risparmiare sia batteria che energia, è possibile ridurre il numero di giri a 2.600 rpm: – premere il “Tasto ECO” (7). La spia risparmio energetico (8) si accende e il tagliaerba falcia a 2.600 rpm. Ripristinare il numero di giri standard: – premere di nuovo il “Tasto ECO” (7). La spia risparmio energetico (8) si spegne e il tagliaerba falcia di nuovo a 2800 rpm. IMPORTANTE Utilizzare la modalità risparmio energetico solo in condizioni di rasatura semplici, come per es. in presenza di erba corta e asciutta. Altrimenti potrebbe peggiorare la qualità di taglio o intasarsi il canale di scarico. In modalità risparmio energetico, il tagliaerba non è in grado di aumentare il numero di giri in automatico, qualora le condizioni di rasatura si fanno più difficili! Consigli per la cura del prato (illustrazione M ) AVVERTENZA Prima di ogni taglio si raccomanda di rimuovere tutti i corpi estranei (pietre, legni, rami, ecc.) dall'erba; ma osservare anche durante la rasatura se vi sono degli oggetti estranei in giro. Su richiesta è possibile ricevere dal vostro rivenditore uno specifico addestramento sulla rasatura del prato. Ulteriori informazioni e suggerimenti sulla rasatura sono disponibili sulla home page del costruttore. Pacciamatura Il tagliaerba è dotato di un dispositivo di arresto motore. Il kit di riattrezzamento è disponibile come accessorio presso il rivenditore specializzato (nr. d’ordine vedi capitolo “Ricambi originali e accessori”). Il kit per la pacciamatura contiene anche suggerimenti e informazioni sulla pacciamatura. Anche sulla Homepage del produttore sono disponibili informazioni relative alla pacciamatura. AVVERTENZA Il riatrezzamento del tagliaerba su sistema di pacciamatura deve essere eseguito solo da un'officina specializzata autorizzata. Un fissaggio lama non correttamente assemblato o la vite della lama troppo stretta o troppo lenta, possono causare l’allentamento della barra della lama, e di conseguenza gravi ferite. Se l’erba dovesse essere troppo alta per la pacciamatura, con poche manovre è possibile riattrezzare il pacciamatrice applicando un sacco di raccolta dell’erba.10 Riattrezzamento su scarico posteriore (figura U2 + S1 + K2 ) – Spegnere il motore. – Estrarre la chiave di accensione K2. – Sollevare il portello di scarico. – Rimuovere il tappo per pacciame dal canale U2 . – Agganciare il sacco di raccolta dell'erba nell'apposito supporto dell'alloggiamento del tagliaerba S1 . Non è necessario modificare il sistema di lame per pacciame! Se le condizioni di falciatura sono difficili (per es. se l'erba è bagnata), il sacco di raccolta può riempirsi in misura minore. Per poter riutilizzare l'apparecchio come falciatrice per pacciame, è necessario riapplicare il tappo per pacciame. A tale scopo occorre rimuovere il sacco di raccolta dell'erba, inserire il tappo per pacciame nel canale di scarico e chiudere il portello. Pulire prima il canale di scarico.

18 INTERVALLI DI MANUTENZIONE

IMPORTANTE Evitare danni! In condizioni estreme e straordinarie occorrono eventualmente intervalli di manutenzione più brevi rispetto a quelli indicati in basso. Se si riscontrano difetti, rivolgersi ad un'officina autorizzata. Eseguire le manutenzioni di routine sulla macchina rispettando gli intervalli di manutenzione riportati di seguito. I seguenti intervalli di manutenzione si devono eseguire oltre ai lavori di manutenzione riportati nel presente manuale. Prima della prima messa in funzione

• Caricare la batteria.

• Controllare la corretta sede di tutti i collegamenti a vite.

• Controllare la vite della lama ed eventualmente farla stringere da un'officina autorizzata.

• Controllare se la staffa di comando di sicurezza per l'arresto della lama funziona correttamente.

• Controllare se la staffa di comando della trazione funziona perfettamente.

• Controllare che tutti i dispositivi di protezione siano applicati correttamente e che non siano danneggiati. Prima di ogni messa in esercizio

• Controllare la superficie da falciare e rimuovere tutti i corpi estranei, soprattutto i cavi conduttori.

• Controllare l’area del cavo di delimitazione (se viene utilizzato anche una falciatrice automatica per la cura del prato).

• Controllare la carica della batteria.

• Controllare lo stato e la sede della lama, far eventualmente stringere la vite della lama da un officina specializzata autorizzata.

• Controllare se la staffa di comando di sicurezza per l'arresto della lama funziona correttamente.

• Controllare se la staffa di azionamento funzioni correttamente.

• Controllare che tutti i dispositivi di protezione siano applicati correttamente e che non siano danneggiati.

• Controllare il dispositivo di raccolta dell’erba, per escludere usura o perdita di funzionalità. Ogni 10 ore d’esercizio

• Controllare la corretta sede di tutti i collegamenti a vite.

• Controllare che la ventola, il fissaggio della lama e l'alloggiamento della ventola non siano usurati e che siano in posizione. Dopo di ogni impiego

• Pulire la falciatrice.

• Controllare se la lama è danneggiata o usurata. Ogni -15-20 ore di esercizio oppure una volta all'anno

• Lubrificare i cuscinetti delle ruote.

19 PULIZIA E MANUTENZIONE DEL TAGLIAERBA

Una regolare manutenzione è la migliore garanzia per un funzionamento duraturo e senza problemi! Un’insufficiente manutenzione dell'apparecchio può causare anomalie e conseguente pericolo per la sicurezza! Utilizzare solo pezzi di ricambio originali in quanto gli unici in grado di garantire sicurezza e qualità!

Nota di sicurezza! Per la spiegazione dei simboli si veda alla tabella pagina 3

Pulitura (illustrazione O ) Togliere lo sporco e i residui di erba direttamente dopo la falciatura. Appoggiare la falciatrice su un lato e pulirla con una spazzola o un panno. ATTENZIONE Non inserire le dita nelle aperture dell'alloggiamento della ventola e tenere ferma la ventola. Se si ruota la barra di taglio durante la pulizia, si rischia di schiacciarsi le dita tra la ventola e il relativo alloggiamento! IMPORTANTE Non spruzzare mai acqua sulla falciatrice, altrimenti si rischia di danneggiare l'impianto elettrico. Conservazione Conservare l'apparecchio sempre con la chiave di sicurezza estratta e senza batterie. Riporre sempre l'apparecchio in condizioni pulite in uno spazio chiuso e asciutto e fuori dalla portata dei bambini. Ribaltamento del longherone di guida (illustrazione B4 ) – Per la conservazione salva-spazio o per il trasporto, aprire i tenditori rapidi, allentare i dadi ad alette fino a che il longherone di guida può essere ripiegato a forma di Z senza alcuna resistenza sul motore B4 . Le camme di arresto all'estremità inferiore della stegola devono disinnestarsi dai fori nell'alloggiamento. IMPORTANTE Accertarsi che durante l’apertura o chiusura dei longheroni di guida, i cavi non restino incastrati, schiacciati, attorcigliati o eccessivamente tesi! Posare i cavi sempre sulla parte esterna del collegamento del longherone. Un cavo danneggiato può provocare difetti tecnici dell’apparecchio. PRUDENZA Nel ribaltare la stegola a scopo di trasporto e magazzinaggio – al momento di aprire i tenditori rapidi, allentare i dadi ad alette e disinnestare le camme di arresto dai fori nell'alloggiamento – potrebbe verificarsi un rovesciamento indesiderato della stegola. Possono inoltre prodursi punti di schiacciamento tra la parte inferiore della stegola, la parte superiore della stegola e l'alloggiamento. Esiste un pericolo di lesioni! Trasporto e fissaggio dell'apparecchio (illustrazione N + N4 )

– Se l’apparecchio deve essere trasportato, non afferrare dal portello di scarico! Afferrare l’apparecchio davanti e dietro dalla staffa di supporto (vedi figura N ). Tenere conto del peso della macchina prima del sollevamento o del trasporto (vedere i dati tecnici). Il sollevamento di pesi notevoli può causare problemi di salute. Raccomandiamo di sollevare o trasportare sempre l'apparecchio almeno in due persone, se non sono disponibili altri mezzi ausiliari. Se l'apparecchio viene trasportato su una superficie di carico, per il carico e lo scarico dovrebbe essere utilizzata una rampa di carico. – Trasportare l’apparecchio in verticale su tutte e 4 le ruote per evitare perdita di carburante, danni all’apparecchio e infortuni. ATTENZIONE Evitare le lesioni! Prestare la massima attenzione nel carico o nello scarico della macchina. In caso di impiego di un rimorchio, si raccomanda di accertare che questo disponga di sponde laterali stabili. Per il fissaggio dell'apparecchio possono essere impiegati solo i punti contrassegnati sul veicolo di trasporto. – Parcheggiare il mezzo di trasporto su un pavimento piano, in modo che l'apparecchio non possa rotolare via prima di essere fissato. – Appendere la sacca di raccolta dell'erba e fissare separatamente durante il trasporto. – Fissare saldamente l'apparecchio sul o nel veicolo con mezzi di fissaggio del carico omologati (ad esempio cinghie di ancoraggio con elemento di tensionamento). Le cinghie di ancoraggio sono cinghie di fibre sintetiche. Ogni cinghia di ancoraggio è contrassegnata con un'etichetta. L'etichetta contiene importanti indicazioni sull'utilizzo. Le indicazioni dell'etichetta devono essere seguite in occasione dell'uso della cinghia di ancoraggio. – Per i carichi che possono rotolare si raccomanda l'ancoraggio diretto con quattro cinghie di ancoraggio. A tale fine, le cinghie vengono fissate direttamente ai punti11 di fissaggio sull'apparecchio (vedere la figura N4) e ai punti di ancoraggio sulla superficie di carico e leggermente pretensionate. ATTENZIONE Non tendere eccessivamente le cinghie. Un fissaggio troppo forte dell'apparecchio può causare danni. Manutenzione del coltello a barra Una lama affilata garantisce un taglio ottimale. Controllare lo stato e la posizione della lama prima della falciatura. La vite di fissaggio della lama si deve sempre fare stringere da un'officina autorizzata. Se la vite della lama viene stretta eccessivamente o troppo poco, il fissaggio lama o la barra di taglio potrebbero danneggiarsi o staccarsi causando gravi lesioni. Le lame usurate o danneggiate si devono tassativamente sostituire. Riaffilatura e bilanciamento del coltello a barra (illustrazione Q ) AVVERTENZA La riaffilatura e il bilanciamento del coltello a barra devono essere eseguiti esclusivamente da parte di un’officina specializzata e autorizzata. Un coltello non affilato e bilanciato in modo appropriato può causare forti vibrazioni con la conseguenza di un danneggiamento del tagliaerba. I bordi di taglio della barra della lama possono essere affilati solo fino al raggiungimento del limite di usura. Questo limite è di solito contrassegnato da una marcatura a forma circolare (1) sulla barra della lama Q . Il limite dell’usura è di 8 mm. La vostra officina di fiducia può controllare questi valori! Attenzione! Osservare l’angolo di affilatura di 30°. AVVERTENZA Una lama che ha ormai superato il suo limite di usura (marcatura) potrebbe spezzarsi ed essere proiettata via, con la conseguenza di gravissime lesioni. Cambio della lama AVVISO La sostituzione della barra della lama deve essere eseguita solo da un'officina specializzata autorizzata. Un fissaggio lama non correttamente assemblato o la vite della lama troppo stretta o troppo lenta, possono causare l’allentamento della barra della lama, e di conseguenza gravi ferite.

– La sostituzione della barra di taglio deve avvenire solo con componenti originali. Pezzi di ricambio non equivalenti possono danneggiare la macchina e inficiare la relativa sicurezza. – Gli utensili di taglio di ricambio devono essere contrassegnati in modo permanente con il nome e/o il marchio del costruttore o del fornitore e con il codice di prodotto.

Manutenzione delle ruote anteriori Lubrificare una volta l’anno o ogni 15-20 ore d’esercizio i cuscinetti delle ruote. – Rimuovere le coperture del copriruota. – Allentare i dadi esagonali con una chiave a bussola, rimuovere la rondella, estrarre le ruote insieme al copriruota e alla rondella di spallamento dall’assale. Rimuovere il copriruota dalla ruota. – Dopo che i cuscinetti sono stati lubrificati con il grasso per cuscinetti (per es. grasso permanente "KAJO LZR 2”), riapplicare le ruote. Prima inserire la rondella di spallamento nella ruota poi applicare il copriruota e premerlo fino a quando si sente un clic. Applicare la rondella, fissarla con i dadi esagonali e stringerla fino a che le ruote possano leggermente ruotare, ma senza gioco. Applicare di nuovo la copertura del copriruota. Manutenzione della trazione posteriore (illustrazione R ) Lubrificare una volta l’anno o ogni 15-20 ore d’esercizio i cuscinetti delle ruote. – Rimuovere le coperture del copriruota. – Allentare il dado esagonale con una chiave a bussola, rimuovere la rondella, estrarre le ruote conduttrici insieme al mozzo e alla rondella di spallamento dall’assale. – Prelevare la copertura della ruota, prestando attenzione allo spallamento. – Rimuovere lo sporco dalla copertura della ruota, dal pignone libero sull'albero di trasmissione e dalla corona dentata sul lato interno della ruota. NOTA Non togliere il pignone della marcia in folle dall'albero di trasmissione!

– Lubrificare i cuscinetti con il grasso per cuscinetti (per es. “Grasso permanente "KAJO LZR 2”). Non ingrassare il pignone e la ruota dentata! – Applicare la copertura della ruota e calettare lo spallamento sull'asse della ruota. Nell'applicare la ruota motrice, accertarsi che il pignone e la corona dentata ingranino tra di loro; se necessario, ruotare leggermente la ruota sull'asse. – Se il copriruota si è allentato dalla ruota, inserire prima la rondella con spallamento nella ruota come illustrato nella figura R, applicare il copriruota e premerlo fino a quando non si sente un clic. Applicare la rondella, fissarla con i dadi esagonali e stringerla fino a che le ruote possano leggermente ruotare, ma senza gioco. Applicare di nuovo la copertura del copriruota.

Disturbi Possibili cause Soluzione

Il motore non si avvia Chiave di accensione non inserita. Inserire la chiave di accensione G2 . Batteria non carica. Caricare la batteria W1. La batteria non funziona o non è possibile caricarla. Sostituire la batteria. Altezza di taglio impostata troppo bassa (erba troppo alta impedisce l’avvio del motore). Regolare un'altezza di taglio maggiore I. Reclinare la macchina all’avvio. Troppa erba nella scatola o nel canale di scarico. Pulire il vano di taglio/canale di scarico dall’erba, mantenere pulita la fessura tra la ventola e la scatola (prima estrarre la chiave di accensione K2!). Modalità di pronto non attivata. Prima dell’avvio del motore, attivare la modalità di pronto (9) H .

Fare controllare da un'officina specializzata autorizzata.

Il motore si spegne durante la fase di taglio Altezza di taglio troppo bassa. Impostare un altezza di taglio superiore I . La batteria è vuota Caricare la batteria W1 . Troppi residui di erba nella scatola o nel canale di espulsione. Eliminare l’erba dal vano di taglio/canale di espulsione, mantenere pulito lo spazio tra la ventola e la scatola (prima estrarre la chiave di sicurezza K2 !).

Perdita di potenza del motore Barra di taglio senza filo. Fare affilare ed equilibrare da un'officina specializzata autorizzata Q . Capacità della batteria bassa Caricare la batteria W1 . Troppi residui di erba nella scatola o nel canale di espulsione. Eliminare l’erba dal vano di taglio/canale di espulsione, mantenere pulito lo spazio tra la ventola e la scatola (prima estrarre la chiave di sicurezza K2 !).

La falciatrice non si muove L’asta di comando di trazione non è tirata. Tirare l’asta di comandi di trazione G . Modalità di pronto non attivata. Prima di tirare la staffa di comando della trazione, attivare la modalità di pronto (9) H .

Fare controllare da un'officina specializzata autorizzata.

Non è possibile spostare in marcia indietro il tagliaerba La frizione centrifuga della trazione non è ingranata. Spostare di poco in avanti il tagliaerba a trazione disinserita per sbloccare la frizione.

Non è possibile regolare la velocità di marcia Modalità di pronto non attivata. Prima di eseguire la regolazione della velocità di marcia, attivare la modalità di pronto (9) H .

Fare controllare da un'officina specializzata autorizzata.

Forti scossoni (vibrazioni)

Far controllare dall’officina autorizzata.12

Il taglio non è pulito, il prato ingiallisce Barra di taglio senza filo. Fare affilare e bilanciare da un'officina specializzata autorizzata Q. Altezza di taglio troppo bassa. Regolare un'altezza di taglio maggiore I. Falciatura a velocità troppo elevata. Adattare la velocità di falciatura. Guide di falciatura non sufficientemente sovrapposte. Con l'erba alta le guide di falciatura devono essere eventualmente sovrapposte ulteriormente. Prato infeltrito. Con l'ausilio di un scarificatore si possono ottenere evidenti miglioramenti. Falciare in modalità risparmio energetico in condizioni difficili. Disattivare la modalità risparmio energetico.

Scarico intasato. Segnale Turbo non osservato J + K . Svuotare il sacco di raccolta L . Altezza di taglio troppo basso con erba troppo alta. Regolare un'altezza di taglio superiore I . Falciatura a velocità troppo elevata. Adattare la velocità di falciatura. L'erba è umida. Lasciare asciugare il prato. Falciare in modalità risparmio energetico in condizioni difficili. Disattivare la modalità risparmio energetico.

L'erba pacciamata ha un aspetto sgradevole: zolle, quantità di taglio eccessive, taglio grossolano Lama non affilata. Far rettificare ed equilibrare in un'officina specializzata autorizzata. Non si è osservata la regolazione di pacciamatura (taglio ad un max. di 1/3 dell'altezza dell'erba; l'altezza dell'erba da tagliare deve essere inferiore a 10 cm) Impostare un'altezza di taglio maggiore I . Regolare la falce sulla deviazione laterale U2 + S1 e falciare prima il prato con una regolazione di taglio superiore. Velocità troppo elevata. Adattare la velocità di tosatura, eventualmente spegnere l'azionamento. Ammasso d'erba sotto l'impianto di taglio. Impostare un'altezza di taglio maggiore I . Le guide della falce non sono sufficientemente sovrapposte. Con l'erba alta, le guide della falce devono essere eventualmente sovrapposte ulteriormente. L'erba è umida. Impostare un'altezza di taglio maggiore I . Lasciar asciugare il prato.

In caso di guasti o difetti non menzionati in questo testo, rivolgetevi alla più vicina officina autorizzata. Riparazioni che necessitano di conoscenze speciali devono essere eseguite da uno specialista. La vostra officina autorizzata sarà felice di aiutarvi se non volete eseguire i lavori di manutenzione da soli.

21 VISUALIZZAZIONE DEI GUASTI (FIGURA H (10) ) Frequenza dei segnali lampeggianti / acustici Significato Eliminazione dei guasti

1 x Il motore non raggiunge il numero di giri impostato. Riavviare il motore. Controllare lo stato di carica della batteria, ev. caricare. Fare controllare da un'officina specializzata autorizzata.

2 x Errore della scheda di comando all’avvio. Riavviare il motore. Fare controllare da un'officina specializzata autorizzata.

3 x Comunicazione disturbata tra batteria e scheda di comando. controllare se la batteria è stata inserita correttamente nell’apposito scomparto, ev. correggere e riavviare il motore. Fare controllare da un'officina specializzata autorizzata.

4 x Sovraccarico del motore della lama o del motore di trazione. Pulire il vano di taglio/canale di scarico dall’erba, rimuovere i bloccaggi (prima estrarre la chiave di accensione K2!). Durante la falciatura su pendio: ridurre la velocità di marcia o disinserire la trazione. Falciare di traverso al pendio, non in salita.

5 x Capacità della batteria troppo bassa. Caricare la batteria.

6 x Motore, scheda di comando o batteria surriscaldate. Lasciare raffreddare il tagliaerba.

7 x Sovraccarico del motore della lama o del motore di trazione. Pulire il vano di taglio/canale di scarico dall’erba, rimuovere i bloccaggi (prima estrarre la chiave di accensione K2!). Durante la falciatura su pendio: ridurre la velocità di marcia o disinserire la trazione. Falciare di traverso al pendio, non in salita.

8 x Elementi di comando per l’avvio del motore della lama attivati nella sequenza errata. Osservare la corretta sequenza degli elementi di comando per l’avvio del motore della lama (vedi capitolo “Avvio del motore della lama”).

9 x Errore di software. Riavviare il motore. Fare controllare da un'officina specializzata autorizzata.

22 DATI TECNICI Motore della lama Motore Motore a corrente continua 40 V Numero di giri del motore

Impostazione standard

Modalità risparmio energetico 2600 min

Aumento automatico del numero di giri a condizioni di falciatura difficili

Caricabatterie Vedi istruzioni per l’uso separate del caricabatterie. Batteria Vedi istruzioni per l’uso separate del caricabatterie.13 Tagliaerba 43-ACCU VARIO Alloggiamento Pressofusione di alluminio Larghezza di taglio 430 mm Altezze di taglio Impostazione altezza di taglio centrale 25, 30, 40, 45, 55, 60, 70, 80 mm Stegola di guida regolabile in altezza 3 posizioni Volume sacco di raccolta 45 litri Velocità di marcia 2,0 – 4,0 km/h Peso (senza batterie) 31 kg Lunghezza 1570 mm Larghezza 500 mm Altezza 1030 mm Ruote anteriori / posteriori Ø 180 mm / Ø 200 mm Cuscinetti anteriori Cuscinetti a rulli conici Cuscinetti posteriori Cuscinetti a rulli conici

47-ACCU VARIO Alloggiamento Pressofusione di alluminio Larghezza di taglio 470 mm Altezze di taglio Impostazione altezza di taglio centrale 25, 30, 40, 45, 55, 60, 70, 80 mm Stegola di guida regolabile in altezza 3 posizioni Volume sacco di raccolta 45 litri Velocità di marcia 2,0 – 4,0 km/h Peso (senza batterie) 33 kg Lunghezza 1570 mm Larghezza 500 mm Altezza 1030 mm Ruote anteriori / posteriori Ø 180 mm / Ø 200 mm Cuscinetti anteriori Cuscinetti a rulli conici Cuscinetti posteriori Cuscinetti a rulli conici

Livello di pressione sonora 43-ACCU VARIO Livello d’emissione di pressione sonora sul posto operatore; misurato secondo EN60335-2-77 Insicurezze di misurazione; secondo ISO 4871

47-ACCU VARIO Livello d’emissione di pressione sonora sul posto operatore; misurato secondo EN60335-2-77 Insicurezze di misurazione; secondo ISO 4871

Tutti i modelli Livello di potenza sonora Livello di potenza sonora garantito; misurato secondo 2000/14/CE

Oscillazioni Oscillazioni nel manico di guida; misurate secondo EN 60335-2-77 Insicurezze di misurazione; secondo EN 12096

METODO DI CERTIFICAZIONE

METODO DI CERTIFICAZIONE
