BEDIENUNGSANLEITUNG 43ACCU Vario SABO

Rasenmäher BETRIEBSANLEITUNG

N4Deutsch Originalbetriebsanleitung

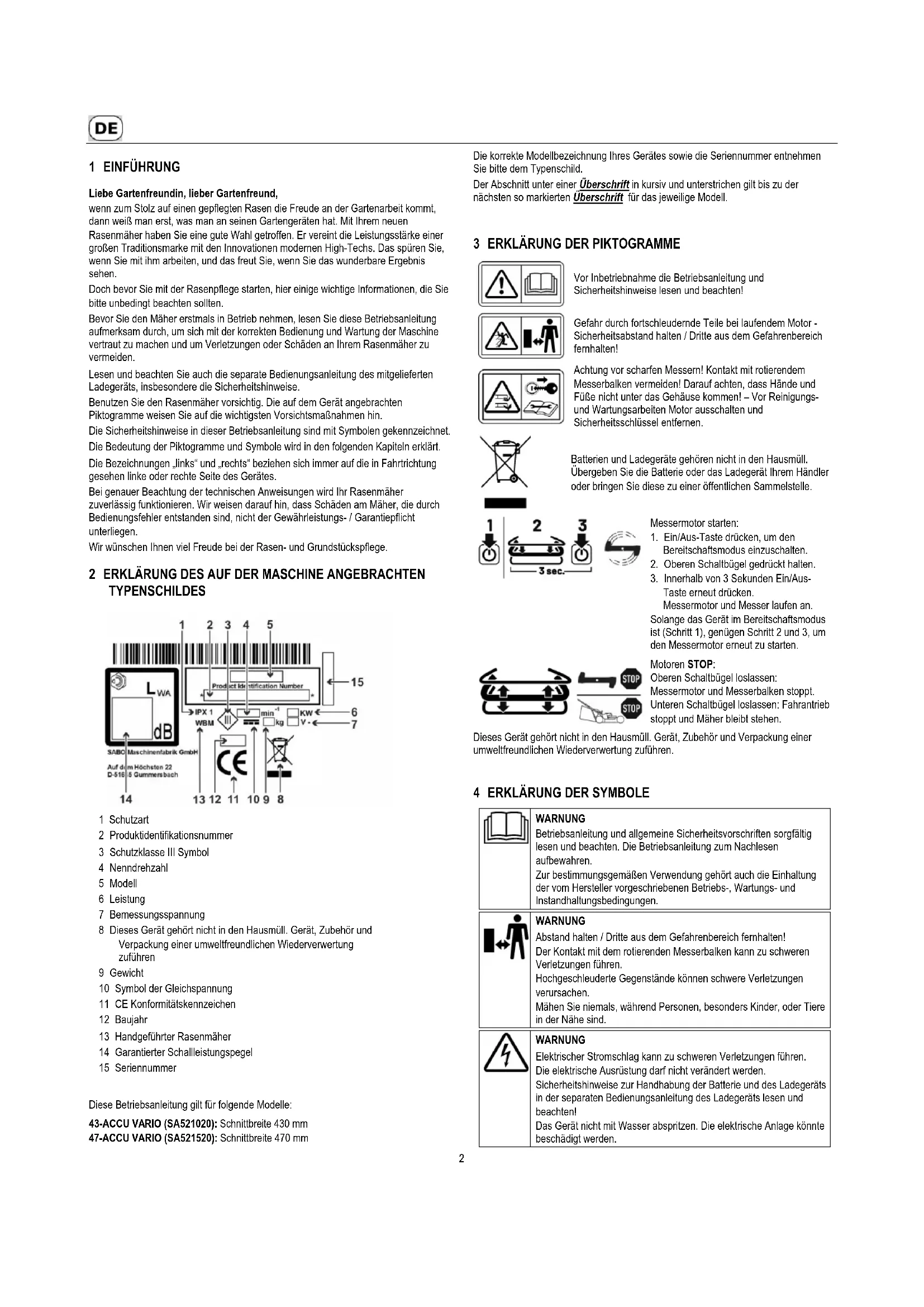

1 EINFÜHRUNG Liebe Gartenfreundin, lieber Gartenfreund, wenn zum Stolz auf einen gepflegten Rasen die Freude an der Gartenarbeit kommt, dann weiß man erst, was man an seinen Gartengeräten hat. Mit Ihrem neuen Rasenmäher haben Sie eine gute Wahl getroffen. Er vereint die Leistungsstärke einer großen Traditionsmarke mit den Innovationen modernen High-Techs. Das spüren Sie, wenn Sie mit ihm arbeiten, und das freut Sie, wenn Sie das wunderbare Ergebnis sehen. Doch bevor Sie mit der Rasenpflege starten, hier einige wichtige Informationen, die Sie bitte unbedingt beachten sollten. Bevor Sie den Mäher erstmals in Betrieb nehmen, lesen Sie diese Betriebsanleitung aufmerksam durch, um sich mit der korrekten Bedienung und Wartung der Maschine vertraut zu machen und um Verletzungen oder Schäden an Ihrem Rasenmäher zu vermeiden. Lesen und beachten Sie auch die separate Bedienungsanleitung des mitgelieferten Ladegeräts, insbesondere die Sicherheitshinweise. Benutzen Sie den Rasenmäher vorsichtig. Die auf dem Gerät angebrachten Piktogramme weisen Sie auf die wichtigsten Vorsichtsmaßnahmen hin. Die Sicherheitshinweise in dieser Betriebsanleitung sind mit Symbolen gekennzeichnet. Die Bedeutung der Piktogramme und Symbole wird in den folgenden Kapiteln erklärt. Die Bezeichnungen „links“ und „rechts“ beziehen sich immer auf die in Fahrtrichtung gesehen linke oder rechte Seite des Gerätes. Bei genauer Beachtung der technischen Anweisungen wird Ihr Rasenmäher zuverlässig funktionieren. Wir weisen darauf hin, dass Schäden am Mäher, die durch Bedienungsfehler entstanden sind, nicht der Gewährleistungs- / Garantiepflicht unterliegen. Wir wünschen Ihnen viel Freude bei der Rasen- und Grundstückspflege.

2 ERKLÄRUNG DES AUF DER MASCHINE ANGEBRACHTEN TYPENSCHILDES

1 Schutzart 2 Produktidentifikationsnummer 3 Schutzklasse III Symbol 4 Nenndrehzahl 5 Modell 6 Leistung 7 Bemessungsspannung 8 Dieses Gerät gehört nicht in den Hausmüll. Gerät, Zubehör und Verpackung einer umweltfreundlichen Wiederverwertung zuführen 9 Gewicht 10 Symbol der Gleichspannung 11 CE Konformitätskennzeichen 12 Baujahr 13 Handgeführter Rasenmäher 14 Garantierter Schallleistungspegel 15 Seriennummer

Diese Betriebsanleitung gilt für folgende Modelle: 43-ACCU VARIO (SA521020): Schnittbreite 430 mm 47-ACCU VARIO (SA521520): Schnittbreite 470 mm Die korrekte Modellbezeichnung Ihres Gerätes sowie die Seriennummer entnehmen Sie bitte dem Typenschild. Der Abschnitt unter einer Überschrift in kursiv und unterstrichen gilt bis zu der nächsten so markierten Überschrift für das jeweilige Modell.

3 ERKLÄRUNG DER PIKTOGRAMME

Vor Inbetriebnahme die Betriebsanleitung und Sicherheitshinweise lesen und beachten!

Gefahr durch fortschleudernde Teile bei laufendem Motor - Sicherheitsabstand halten / Dritte aus dem Gefahrenbereich fernhalten!

Achtung vor scharfen Messern! Kontakt mit rotierendem Messerbalken vermeiden! Darauf achten, dass Hände und Füße nicht unter das Gehäuse kommen! – Vor Reinigungs- und Wartungsarbeiten Motor ausschalten und Sicherheitsschlüssel entfernen.

Batterien und Ladegeräte gehören nicht in den Hausmüll. Übergeben Sie die Batterie oder das Ladegerät Ihrem Händler oder bringen Sie diese zu einer öffentlichen Sammelstelle.

Messermotor starten:

1. Ein/Aus-Taste drücken, um den

Bereitschaftsmodus einzuschalten.

2. Oberen Schaltbügel gedrückt halten.

3. Innerhalb von 3 Sekunden Ein/Aus-

Taste erneut drücken. Messermotor und Messer laufen an. Solange das Gerät im Bereitschaftsmodus ist (Schritt 1), genügen Schritt 2 und 3, um den Messermotor erneut zu starten.

Motoren STOP: Oberen Schaltbügel loslassen: Messermotor und Messerbalken stoppt. Unteren Schaltbügel loslassen: Fahrantrieb stoppt und Mäher bleibt stehen.

Dieses Gerät gehört nicht in den Hausmüll. Gerät, Zubehör und Verpackung einer umweltfreundlichen Wiederverwertung zuführen.

4 ERKLÄRUNG DER SYMBOLE

WARNUNG Betriebsanleitung und allgemeine Sicherheitsvorschriften sorgfältig lesen und beachten. Die Betriebsanleitung zum Nachlesen aufbewahren. Zur bestimmungsgemäßen Verwendung gehört auch die Einhaltung der vom Hersteller vorgeschriebenen Betriebs-, Wartungs- und Instandhaltungsbedingungen.

WARNUNG Abstand halten / Dritte aus dem Gefahrenbereich fernhalten! Der Kontakt mit dem rotierenden Messerbalken kann zu schweren Verletzungen führen. Hochgeschleuderte Gegenstände können schwere Verletzungen verursachen. Mähen Sie niemals, während Personen, besonders Kinder, oder Tiere in der Nähe sind.

WARNUNG Elektrischer Stromschlag kann zu schweren Verletzungen führen. Die elektrische Ausrüstung darf nicht verändert werden. Sicherheitshinweise zur Handhabung der Batterie und des Ladegeräts in der separaten Bedienungsanleitung des Ladegeräts lesen und beachten! Das Gerät nicht mit Wasser abspritzen. Die elektrische Anlage könnte beschädigt werden.3

WARNUNG Elektrischer Stromschlag kann zu schweren Verletzungen führen. Fahren Sie niemals mit eingeschaltetem Schneidwerkzeug über stromführende Leitungen. Überprüfen Sie das Gelände vor und während des Mähens auf stromführende Leitungen und entfernen Sie diese, wenn möglich. Bei Beschädigung einer stromführenden Leitung das Gerät ausschalten und die Leitung vom Versorgungsnetz trennen.

WARNUNG Achtung vor scharfen Messern! Der Kontakt mit dem rotierenden Messerbalken kann zu schweren Fußverletzungen führen. Den Motor nur hinter dem Mäher stehend starten. Darauf achten, dass die Füße nicht unter das Gehäuse kommen.

WARNUNG Achtung vor scharfen Messern! Der Kontakt mit dem rotierenden Messerbalken kann zu schweren Hand- und Fußverletzungen führen. Bei laufendem Motor/Messer den durch die Länge des Führungsholmes gegebenen Sicherheitsabstand einhalten. Darauf achten, dass Hände und Füße nicht unter das Gehäuse kommen.

WARNUNG Hochgeschleuderte Gegenstände können schwere Verletzungen verursachen. Vor dem Mähen, insbesondere bei laubbedeckten Flächen, alle Steine, Stöcke, Drähte, Spielzeug und andere Fremdkörper von dem Rasen entfernen. Das Gerät niemals mit beschädigten oder fehlenden Schutzeinrichtungen benutzen. Fehlende oder beschädigte Sicherheits- und Schutzeinrichtungen gefährden Ihre Sicherheit und die Sicherheit anderer Personen. Vor der ersten Inbetriebnahme die Befestigung der Messerschraube prüfen, danach den Messerbalken vor jedem Mähen auf festen Sitz, Verschleiß und Schäden untersuchen. Ein abgenutztes oder beschädigtes Messer von einer autorisierten Fachwerkstatt austauschen lassen. Die Messerschraube von einer autorisierten Fachwerkstatt festziehen lassen.

WARNUNG Wenn bei Arbeiten am Gerät der Sicherheitsschlüssel nicht abgezogen wird, könnte der Motor gestartet werden und schwere Verletzungen die Folge sein. Der Kontakt mit dem rotierenden Messerbalken kann zu schweren Hand- und Fußverletzungen führen. Hochgeschleuderte Gegenstände können schwere Verletzungen verursachen. Den Motor ausschalten und warten, bis das Schneidwerkzeug stillsteht; Sicherheitsschlüssel abziehen: – vor Wartungs- und Reparaturarbeiten; – wenn der Mäher angehoben oder gekippt werden muss, z.B. zum Transport; – beim Fahren außerhalb des Rasens auf Wegen oder Straßen; – wenn die Maschine zur Mähfläche hin- und wieder wegtransportiert wird; – wenn die Maschine unbeaufsichtigt bleibt; – bevor die Batterie aus dem Batteriefach am Motor entnommen oder eingesetzt wird; – bevor der Mulchstopfen entfernt wird. Für entsprechende Reinigungs- oder Wartungshinweise in der Betriebsanleitung nachschlagen. Ungenügende Wartung Ihres Gerätes führt zu sicherheitsrelevanten Mängeln.

WARNUNG Der Kontakt mit dem rotierenden Messerbalken kann zu schweren Hand- und Fußverletzungen führen. Hochgeschleuderte Gegenstände können schwere Verletzungen verursachen. Den Motor ausschalten und warten bis das Schneidwerkzeug stillsteht: – bevor die Schnitthöhe eingestellt wird; – bevor der Grasfangsack abgenommen wird!

VORSICHT Der Kontakt mit den scharfen Kanten des Messerbalkens und anderen scharfen Kanten des Geräts kann zu Verletzungen führen. Bei Wartungs- und Reinigungsarbeiten immer Schutzhandschuhe tragen.

5 BESTIMMUNGSGEMÄSSER GEBRAUCH

• Das Gerät ist ausschließlich zum Mähen von Gras- und Rasenflächen im Rahmen der Garten- und Landschaftspflege bestimmt ("Bestimmungsgemäßer Gebrauch"). Jeder darüber hinausgehende Einsatz gilt als nicht bestimmungsgemäß; für hieraus resultierende Schäden haftet der Hersteller nicht; das Risiko hierfür trägt allein der Benutzer. Zur bestimmungsgemäßen Verwendung gehört auch die Einhaltung der vom Hersteller vorgeschriebenen Betriebs-, Wartungs- und Instandhaltungsbedingungen.

• Beim Einsatz in öffentlichen Anlagen, Parks, Sportstätten, an Straßen und in land- und forstwirtschaftlichen Betrieben ist besondere Vorsicht erforderlich.

• Nicht eingesetzt werden darf der Mäher insbesondere zum Trimmen von Büschen, Hecken und Sträuchern, zum Schneiden von Rankgewächsen oder Bewuchs auf Dächern und in Balkonkästen, zum Absaugen und/oder Fortblasen auf Gehwegen.

• Nicht zulässig ist die Verwendung jeglicher vom Hersteller nicht freigegebener Zusatz- und Anbaugeräte. Bei Verwendung derartiger Zusatz- und Anbaugeräte erlöschen die CE-Konformität und der Garantieanspruch. Eigenmächtige Veränderungen an diesem Rasenmäher schließen eine Haftung des Herstellers für daraus resultierende Schäden aus.

6 ALLGEMEINE SICHERHEITSVORSCHRIFTEN FÜR DEN

HANDGEFÜHRTEN SICHELRASENMÄHER

Allgemeine Sicherheitshinweise

Lesen Sie zu Ihrem Schutz und zur Gewährleistung der Funktion die Betriebsanleitung sorgfältig. Machen Sie sich mit den Bedienelementen und dem richtigen Gebrauch der Maschine vertraut. Die Betriebsanleitung zum Nachlesen aufbewahren.

• Denken Sie daran, dass der Maschinenführer oder der Benutzer für Unfälle mit anderen Personen oder deren Eigentum verantwortlich ist.

• Diese Betriebsanleitung gehört zur Maschine und muss im Fall eines Weiterverkaufs dem Käufer des Gerätes ausgehändigt werden.

• Erlauben Sie niemals Kindern und Personen unter 16 Jahren sowie anderen Personen, welche die Betriebsanleitung nicht kennen, die Maschine zu benutzen. Örtliche Bestimmungen können das Mindestalter des Benutzers festlegen.

• Erklären Sie jedem, der mit dem Gerät arbeiten soll, die möglichen Gefahrenmomente und wie Unfälle zu vermeiden sind. Dieses Gerät darf nur von Personen genutzt, gewartet und instand gesetzt werden, die hiermit vertraut und über die Gefahren unterrichtet sind.

• Dieses Gerät ist nicht dafür bestimmt, von Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden, es sei denn, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt und erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist. Diese Aufsichts-Person muss im Vorfeld entscheiden, ob die Person mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten für diese Tätigkeit geeignet ist.

Mähen Sie niemals, während Personen, besonders Kinder, oder Tiere in der Nähe sind.

• Bewahren Sie Ihre Maschine sicher auf! Unbenutzte Geräte immer mit abgezogenem Sicherheitsschlüssel und ohne eingesetzte Batterie in einem trockenen, geschlossenen Raum und für Kinder nicht erreichbar aufbewahren.

• Sicherheits- und Schutzeinrichtungen der Maschine dürfen nicht manipuliert oder deaktiviert werden!

• Die Kabelverlegung darf nicht manipuliert werden, z.B. durch Entfernen von Kabelklemmen oder Anbringen zusätzlicher Kabelbinder! Die Kabel müssen so an der Außenseite des Holms anliegen, dass sie beim Umklappen des Holms weder gequetscht noch überstreckt werden. Ein beschädigtes Kabel kann zu einem technischen Defekt des Gerätes führen. Vorbereitende Maßnahmen

• Während des Mähens sind immer festes, geschlossenes, rutschfestes Schuhwerk oder Sicherheitsschuhe und lange Hosen zu tragen. Vermeiden Sie das Tragen4 loser Kleidung oder Kleidung mit hängenden Schnüren oder Gürteln. Mähen Sie nicht barfüßig oder in Sandalen. Zum Schutz der Augen tragen Sie eine Sicherheitsbrille.

• Laute Geräusche können zu Hörschäden führen. Wir empfehlen, einen Gehörschutz zu tragen.

Überprüfen Sie vor und während des Mähens vollständig das Gelände, auf dem das Gerät eingesetzt wird, und entfernen Sie alle Steine, Stöcke, Drähte, Spielzeug und andere Fremdkörper, die erfasst und weggeschleudert werden können.

Überprüfen Sie das Gelände vor und während des Mähens auf stromführende Leitungen und entfernen Sie diese, wenn möglich. Fahren Sie niemals mit eingeschaltetem Schneidwerkzeug über stromführende Leitungen. Gefährdung: elektrischer Schlag! Bei Beschädigung einer stromführenden Leitung das Gerät ausschalten und die Leitung vom Versorgungsnetz trennen.

• Wenn Sie zur Rasenpflege auch einen Mähroboter einsetzen, sind folgende Sicherheitshinweise im Hinblick auf die Arbeitsfläche des Mähroboters zu beachten: – Vor dem Mähen auf diesen Flächen ist immer der Bereich des Begrenzungskabels zu prüfen. – Sind die Kabel in der Erde verlegt, müssen sie überprüft werden, es dürfen keine Kabel zu sehen sein, besondere Vorsicht ist bei der Ladestation geboten. – Sind die Begrenzungskabel oberirdisch verlegt, so sollten diese direkt auf dem Untergrund gespannt verlaufen und nicht schlaff im Gras herumliegen. Die Kabel müssen ausreichend durch Begrenzungsnägel fixiert sein, siehe Bedienungsanleitung. – Die Begrenzungsnägel dürfen nicht hervorstehen, ansonsten müssen die Nägel nachgedrückt werden. – Herumliegende Kabelreste vor dem Mähen entfernen. Bei den oben beschriebenen Zuständen besteht die Gefahr, dass das Kabel vom Arbeitswerkzeug eingezogen und aufgewickelt wird, das kann zu erheblichen Verletzungen führen.

• Herunterhängende Zweige und ähnliche Hindernisse können den Benutzer verletzen oder das Mähen behindern. Kabel können hängenbleiben und beschädigt oder abgerissen werden. Ein beschädigtes Kabel kann zu einem technischen Defekt des Gerätes führen. Vor und während des Mähens auf mögliche Hindernisse wie z. B. herunterhängende Zweige achten und diese zurückschneiden oder entfernen.

Die elektrische Ausrüstung darf nicht verändert werden. Sicherheitshinweise zur Handhabung der Batterie und des Ladegeräts in der separaten Bedienungsanleitung des Ladegeräts lesen und beachten!

• Vor dem Gebrauch ist immer durch Sichtkontrolle zu prüfen, ob das Schneidwerkzeug, Befestigungsschrauben und die gesamte Schneideinheit abgenutzt oder beschädigt sind. Zur Vermeidung einer Unwucht müssen abgenutzte oder beschädigte Messer und Befestigungsschrauben von einer autorisierten Fachwerkstatt ausgetauscht werden.

• Der Zustand der Piktogramme ist bei jedem Einsatz zu prüfen. Abgenutzte oder beschädigte Piktogramme müssen ersetzt werden. Handhabung

• Das mitgelieferte Ladegerät darf nur für die zum Rasenmäher gehörenden Batterien verwendet werden. Die Batterien dürfen ebenfalls nicht mit einem anderen Ladegerät aufgeladen werden. Sie könnten sich selbst gefährden oder Ihr Gerät beschädigen. Verwenden Sie den Rasenmäher nur mit den dafür zulässigen Batterien. Falsche Anwendung von Batterien und Ladegerät kann Stromschlag oder Feuer bewirken. Zulässige Ladegeräte und Batterien: siehe Kapitel „Original-Ersatzteile und Zubehör“.

• Das Gerät darf nicht in explosionsgefährdeter Umgebung betrieben werden.

• Mähen Sie nicht bei schlechtem Wetter, wenn die Gefahr von Blitzschlag besteht.

• Gerät nicht dem Regen oder Feuchtigkeit aussetzen.

• Keine Kopfhörer zum Radio- oder Musikhören tragen. Sicherheit bei der Wartung und beim Betrieb der Maschine erfordert uneingeschränkte Aufmerksamkeit.

• Mähen Sie nur bei Tageslicht oder bei guter Beleuchtung. Führen Sie die Maschine im Schritt-Tempo.

• Die Fahrgeschwindigkeit an Person und Gelände anpassen. Erhöhen Sie die Geschwindigkeit langsam, bis Sie Ihre passende Fahrgeschwindigkeit erreicht haben, gegebenenfalls Fahrantrieb ausschalten.

• Besonders vorsichtig sein, wenn unübersichtliche Ecken, Sträucher, Bäume oder andere Hindernisse die Sicht beeinträchtigen können.

• Nicht zu nahe an Löcher, Gräben und Böschungen heranfahren. Die Maschine kann sich plötzlich überschlagen, wenn ein Rad über die Kante eines Grabens oder einer Böschung fährt oder wenn eine Kante plötzlich nachgibt.

• Vorsicht beim Mähen unter Spielgeräten (z.B. Schaukeln). Das Gerät könnte in unsichere Lage kommen. Es besteht Verletzungsgefahr.

• Die Maschine nicht bei Krankheit, Müdigkeit oder unter Einfluss von Alkohol, Medikamenten oder Drogen bedienen.

• Wenn möglich ist der Einsatz des Gerätes bei nassem Gras zu vermeiden. Es besteht Ausrutschgefahr.

• Achten Sie immer auf einen guten, sicheren Stand an Hängen. Mähen Sie quer zum Hang, niemals auf- oder abwärts. Seien Sie besonders vorsichtig, wenn Sie die Fahrtrichtung am Hang ändern.

• Mähen Sie nicht an übermäßig steilen Hängen! Das Mähen an Hanglagen birgt grundsätzlich Gefahren. Achten Sie immer auf einen sicheren Stand. Grundsätzlich sollten handgeführte Rasenmäher bei Steigungen von mehr als 26% (15° Neigung) nicht eingesetzt werden. Es droht der Verlust der Standfestigkeit.

• Seien Sie besonders vorsichtig, wenn Sie die Maschine wenden oder das Gerät zu sich heranziehen.

• Bei Rückwärtsbewegungen mit der Maschine besteht Stolpergefahr. Rückwärtsgehen vermeiden. Vermeiden Sie anormale Körperhaltung. Sorgen Sie für sicheren Stand und halten Sie jederzeit das Gleichgewicht.

• Halten Sie den durch die Länge des Führungsholmes gegebenen Sicherheitsabstand ein.

• Um ein Abrutschen des Gerätes beim Tragen zu verhindern, fassen Sie das Gerät immer an den dafür vorgesehenen Greifvorrichtungen (Tragegriff, Gehäuse, Holmenden oder Querholm des Führungsholm-Unterteils). Nicht an der Auswurfklappe anfassen!

• Beachten Sie vor dem Heben oder Tragen das Gewicht der Maschine (siehe Kapitel „Technische Daten“). Das Heben von hohen Gewichten kann zu gesundheitlichen Problemen führen.

• Heben oder tragen Sie niemals eine Maschine mit laufendem Motor.

• Benutzen Sie niemals die Maschine mit beschädigten oder fehlenden Sicherheits- und Schutzeinrichtungen. Fehlende oder beschädigte Sicherheits- und Schutzeinrichtungen gefährden Ihre Sicherheit und die Sicherheit anderer Personen. Sicherheitseinrichtungen sind (siehe Kapitel „Beschreibung der Bauteile“):

– Sicherheitsschaltbügel Messerstopp (1) Der Rasenmäher ist mit einer Messerstopp-Vorrichtung ausgestattet. Im laufenden Betrieb und im Gefahrenmoment wird durch Loslassen des Sicherheitsschaltbügels Messerstopp der Messerbalken angehalten. Das Messer muss innerhalb von 3 Sekunden zum Stillstand kommen. Der Sicherheitsschaltbügel muss nach dem Loslassen auf jeden Fall wieder in die im Bild „Beschreibung der Bauteile“ gezeigte Position zurückspringen. Sollte dies nicht der Fall sein, ist eine sofortige Überprüfung durch eine autorisierte Fachwerkstatt erforderlich. Verletzungsgefahr! Ist die Nachlaufzeit des Messers größer, das Gerät nicht mehr verwenden und zu einer autorisierten Fachwerkstatt bringen. Messen der Nachlaufzeit Nach dem Starten des Messermotors dreht sich das Messer und ein Windgeräusch ist hörbar. Die Nachlaufzeit entspricht der Dauer des Windgeräusches nach dem Ausschalten des Motors, sie kann mit einer Stoppuhr gemessen werden. Die Funktion des Sicherheitsschaltbügels darf in keinem Fall außer Kraft gesetzt werden. Auf die ordnungsgemäße Funktion des Sicherheitsschaltbügels ist zu achten. Einen nicht ordnungsgemäß funktionierenden Sicherheitsschaltbügel von einer autorisierten Fachwerkstatt instand setzen lassen.

– Sicherheitsschlüssel (9) Diese Sicherheitseinrichtung schützt vor Verletzungen durch ein unbeabsichtigtes Starten des Motors.5

Um ein unbefugtes Betätigen der Maschine zu verhindern, muss bei allen Arbeiten an der Maschine, vor Wartungs- und Reparaturarbeiten, wenn die Maschine verlassen wird und während der Lagerung der Sicherheitsschlüssel abgezogen sein.

Schutzeinrichtungen sind (siehe Kapitel „Beschreibung der Bauteile“):

– Gehäuse (13), Grasfangsack (16), Auswurfklappe (6) Diese Schutzeinrichtungen schützen vor Verletzungen durch hochgeschleuderte Gegenstände. Das Gerät darf nicht mit beschädigtem Gehäuse bzw. ohne ordnungsgemäß befestigten Grasfangsack oder am Gehäuse anliegender Auswurfklappe betrieben werden.

– Gehäuse (13) Diese Schutzeinrichtung schützt vor Verletzungen durch den Kontakt mit dem rotierenden Messerbalken. Das Gerät darf nicht mit beschädigtem Gehäuse betrieben werden. Darauf achten, dass Hände und Füße nicht unter das Gehäuse kommen.

Die Schutzeinrichtungen dürfen nicht verändert werden.

Bei Inbetriebnahme ist darauf zu achten, dass die Füße sich in sicherem Abstand zum Schneidwerkzeug befinden.

Beim Starten des Motors darf die Maschine nicht hochgekantet werden, sondern ist, falls erforderlich, durch Herunterdrücken des Führungsholmes so schräg zu stellen, dass das Schneidwerkzeug in die vom Benutzer abgewandte Richtung zeigt, jedoch nur so weit, wie es unbedingt erforderlich ist. Solange das Gerät nicht mit allen 4 Rädern auf dem Boden steht, müssen sich beide Hände auf dem Holm-Oberteil befinden. Starten Sie nicht den Motor, wenn Personen oder Tiere vor dem Mäher stehen.

Führen Sie niemals Hände oder Füße in die Nähe oder unter sich drehende Teile. Achten Sie darauf, dass Hände und Füße nicht unter das Gehäuse kommen.

Schalten Sie den Messermotor aus durch Loslassen des Sicherheitsschaltbügels Messerstopp, und vergewissern Sie sich, dass alle bewegten Teile vollkommen stillstehen und der Sicherheitsschlüssel abgezogen ist: – wenn Sie die Maschine unbeaufsichtigt lassen; – bevor Sie die Maschine überprüfen, reinigen oder Arbeiten an ihr durchführen; – wenn Sie den Mäher anheben oder kippen müssen, z. B. zum Transport; – wenn Sie die Maschine zur Mähfläche hin- und wieder wegtransportieren; – bevor Sie die Batterie aus dem Batteriefach am Motor entnehmen oder einsetzen; – beim Fahren außerhalb des Rasens; – bevor Sie Blockierungen lösen oder Verstopfungen im Auswurfkanal beseitigen; – bevor Sie den Mulchstopfen entfernen; – wenn ein Fremdkörper getroffen wurde; – wenn eine Störung auftritt; – wenn die Maschine ungewöhnlich zu vibrieren beginnt.

• Wenn ein Fremdkörper getroffen wurde und bei Blockierungen der Maschine, z. B. durch Auffahren auf ein Hindernis, muss durch eine autorisierte Fachwerkstatt geprüft werden, ob Teile des Gerätes beschädigt oder verformt wurden. Auch die möglicherweise notwendigen Reparaturen immer von einer autorisierten Fachwerkstatt ausführen lassen.

• Falls die Maschine anfängt, ungewöhnlich stark zu vibrieren oder ungewöhnliche Geräusche zu machen, ist eine sofortige Überprüfung durch eine autorisierte Fachwerkstatt erforderlich. Hohe Vibrationen auf Ihre Hände können zu Gesundheitsschäden führen. Beim Auftreten von starken Vibrationen wenden Sie sich sofort an eine autorisierte Fachwerkstatt.

Schalten Sie den Messermotor aus durch Loslassen des Sicherheitsschaltbügels Messerstopp. Vergewissern Sie sich, dass alle bewegten Teile vollkommen still stehen, – wenn Sie die Maschine anheben oder kippen müssen, z.B. zum Transport; – wenn Sie die Maschine zur Mähfläche hin- und wieder wegtransportieren; – beim Fahren außerhalb des Rasens; – wenn Sie die Maschine für kurze Zeit verlassen; – wenn Sie die Schnitthöhe verstellen wollen; – bevor Sie den Grasfangsack abnehmen.

• WARNUNG Die in dieser Bedienungsanleitung angegebenen Geräuschpegel und Schwingungen sind die bei der Benutzung der Maschine entstehenden Höchstwerte. Die Verwendung von unausgewuchteten Schneidwerkzeugen, zu hohe Fahrgeschwindigkeit und mangelhafte Wartung haben erheblichen Einfluss auf Geräuschemissionen und Schwingungen. Deshalb müssen vorbeugende Maßnahmen ergriffen werden, um mögliche Schäden durch hohe Geräuschpegel oder Schwingungsbeanspruchungen zu vermeiden. Achten Sie darauf, die Maschine gut zu warten, Gehörschutz zu tragen und während der Arbeit Pausen einzulegen. Die in dieser Bedienungsanleitung aufgeführten Wartungsarbeiten einhalten und das Gerät regelmäßig von einer autorisierten Fachwerkstatt prüfen und warten lassen. Wartung und Lagerung

• Ungenügende Wartung Ihres Gerätes führt zu sicherheitsrelevanten Mängeln.

• Sorgen Sie dafür, dass alle Schraubverbindungen fest angezogen sind und das Gerät in einem sicheren Arbeitszustand ist.

Das Öffnen der Auswurfklappe und Abnehmen des Grasfangsacks oder Entfernen des Mulchstopfens darf nur bei ausgeschaltetem Motor und stillstehendem Messerbalken erfolgen.

Prüfen Sie vor jedem Mähen die Grasfangeinrichtung auf Verschleiß oder Verlust der Funktionsfähigkeit.

Prüfen Sie vor jedem Mähen den Zustand und festen Sitz des Messers. Die Messerbefestigungsschraube muss immer von einer autorisierten Fachwerkstatt angezogen werden. Wenn die Messerschraube zu fest oder zu locker angezogen wird, können Messerbefestigung und Messerbalken beschädigt werden oder sich lösen, was zu schweren Verletzungen führen kann. Ein abgenutztes oder beschädigtes Messer muss unbedingt ersetzt werden.

Das Auswechseln, Nachschleifen und Auswuchten des Messers muss von einer autorisierten Fachwerkstatt durchgeführt werden. Durch eine falsch zusammengebaute Messerbefestigung kann der Messerbalken sich lösen, was zu schweren Verletzungen führen kann. Ein unsachgemäß geschliffenes und nicht ausgewuchtetes Messer kann starke Vibrationen verursachen und den Rasenmäher beschädigen.

• Ersetzen Sie aus Sicherheitsgründen abgenutzte oder beschädigte Teile.

• Das Gerät niemals unter fließendem Wasser oder mit Hochdruckreinigern säubern. Die elektrische Anlage könnte beschädigt werden.

Bei Wartungs- und Reinigungsarbeiten sind immer Schutzhandschuhe zu tragen.

Wartungs- und Reinigungsarbeiten sind nur bei ausgeschaltetem Motor und abgezogenem Sicherheitsschlüssel auf ebenen Flächen durchzuführen. Eine regelmäßige Wartung ist unentbehrlich für die Sicherheit und Einhaltung der Leistungsfähigkeit.

Das Gerät immer in sauberem Zustand in einem geschlossenen, trockenen Raum und für Kinder nicht erreichbar abstellen. Vor der Lagerung der Maschine immer die Batterie entnehmen und den Sicherheitsschlüssel abziehen, um ein unbefugtes Betätigen der Maschine zu verhindern.

Aus Garantie-/ Gewährleistungs- und Sicherheitsgründen dürfen nur Originalersatzteile verwendet werden. Nicht gleichwertige Ersatzteile können die Maschine beschädigen und Ihre Sicherheit gefährden.6

7 BESCHREIBUNG DER BAUTEILE

1 Sicherheitsschaltbügel Messerstopp 2 Anzeige- und Bedienelemente für den Fahrantriebsmotor 3 Führungsholm 4 Fahrantriebsschaltbügel 5 Schnellspanner 6 Auswurfklappe 7 Batterieabdeckung 8 Batterie (unter der Batterieabdeckung) 9 Sicherheitsschlüssel (unter der Batterieabdeckung) 10 Schnitthöheneinstellung 11 Motor-Haube 12 Tragegriff vorn 13 Gehäuse 14 Holmhöhenverstellung 15 Tragegriff hinten 16 Grasfangsack 17 Anzeige- und Bedienelemente für Bereitschaftsmodus, Messermotor und Batterie

1 Anzeige- und Bedienelemente für den Fahrantriebsmotor 2 Anzeige der Fahrgeschwindigkeit 3 Taste „Fahrgeschwindigkeit erhöhen“ 4 Taste „Fahrgeschwindigkeit senken“ 5 Anzeige- und Bedienelemente für Bereitschaftsmodus, Messermotor und Batterie 6 Anzeige des Ladezustands der aktuell genutzten Batterie, von oben nach unten: Batterie zu 100%, 75%, 50%, 25% geladen 7 Energiespar-Taste 8 Energiespar-Anzeige 9 Ein/Aus-Taste für Bereitschaftsmodus und Messermotor 10 Störungsanzeige

9 VORBEREITENDE ARBEITEN Zur Montage des Mähers befinden sich folgende Einzelteile in der Verpackung:

• Mäher mit vormontiertem Führungsholm

• Werkzeugbeutel mit folgendem Inhalt: – Betriebsanleitung mit Konformitätserklärung – Garantiebedingungen (modellabhängig) Sollte wider Erwarten ein Teil fehlen, setzen Sie sich bitte mit Ihrem Fachhändler in Verbindung. Führungsholm hochstellen (Abbildung A1 + B1 + V4 ) WICHTIG Darauf achten, dass die Kabel beim Auseinander- und Zusammenklappen der Führungsholme nicht eingeklemmt, gequetscht, verdreht oder überstreckt werden! Die Kabel stets an der Außenseite der Holmverbindung führen. Ein beschädigtes Kabel kann zu einem technischen Defekt des Gerätes führen. VORSICHT Bei der Betätigung der Holmhöhenverstellung kann es beim Lösen der Flügelmuttern B1 zur Befestigung des Holm-Unterteils am Gehäuse (nur soweit lösen, dass der Holm frei beweglich ist) und Ausrasten der Arretierungsnocken aus den Bohrungen im Gehäuse zu einem unbeabsichtigten Umschlagen des Holms kommen. Außerdem können sich Quetschstellen zwischen Holm-Unterteil Gehäuse ergeben. Es besteht Verletzungsgefahr! Den Z-förmig zusammengeklappten Führungsholm in folgender Reihenfolge nach oben auseinander ziehen: – Zuerst das Führungsholm-Unterteil hochheben A1 , die Unterteil-Enden so weit auseinander drücken, dass die beidseitigen nach innen zeigenden Arretierungsnocken in die entsprechenden Bohrungen einrasten B1 . Es können drei unterschiedliche Holmhöhen eingestellt werden. – Die beidseitigen Flügelmuttern von Hand fest anziehen B1 . Hierzu die Flügelmuttern abwechselnd links und rechts anziehen. Nur so können die Arretierungsnocken gleich weit in die Bohrungen einrasten und beide Holm-Enden gleichmäßig fest mit dem Mäher-Gehäuse verbunden werden. – Das Führungsholm-Oberteil hochheben bis Führungsholm-Oberteil und -Unterteil in einer Ebene liegen. – Die Schnellspanner V4 zur Befestigung von Holm-Oberteil und Unterteil werden beim Hersteller voreingestellt.

1. Schnellspanner nach oben an den Holm ziehen.

2. Schrauben handfest anziehen.

3. Schnellspanner öffnen.

4. Schrauben eine Viertel bis halbe Umdrehung anziehen.

5. Schnellspanner wieder nach oben ziehen und prüfen, ob die Holme fest

miteinander verbunden sind, evtl. nochmals korrigieren. – Diese Einstellung beibehalten. Falls mit der Zeit die Spannung nachlässt, müssen die Schrauben erneut angezogen werden. Grasfangsack am Mäher einhängen (Abbildung R1 + S1 ) – Das Fangsackgestell mit dem Bügel voran in das Fangtuch einsetzen. Die oberen Nähte des Fangtuches am Bügel ausrichten. – Die Halteprofile auf den Rahmen des Fangsackgestells aufdrücken R1 . – Die Auswurfklappe des Mähers nach oben öffnen. – Den Grasfangsack am Tragbügel anheben, die Schanze (1) R1 an der Fangsacköffnung in die Auswurföffnung einsetzen und den Grasfangsack mit seinen beiden seitlichen Haken oben am Mähergehäuse einhängen S1 . – Die Auswurfklappe auf den Grasfangsack klappen.7 Schnitthöhe einstellen (Abbildung I )

Sicherheitshinweis! Symbolerklärung siehe Tabelle Seite 3

Die von Ihnen gewünschte Schnitthöhe wird mit dem Einhand-Verstellhebel an der linken Seite des Mähers eingestellt. – Den Hebel aus der Raste ziehen und nach seitlichem Verschieben in der gewünschten Position wieder einrasten. – Die Markierung links auf dem Gehäuse zeigt die Schnitthöhe an. WICHTIG Das Mähen auf niedrigster Schnitthöhe sollte nur auf ebenen und planen Rasenflächen durchgeführt werden! Beachten Sie bitte, dass die unteren Schnitthöheneinstellungen nur bei optimalen Bedingungen zu verwenden sind. Wenn Sie die Schnitthöhe zu niedrig wählen, kann die Grasnarbe beschädigt und unter Umständen sogar vernichtet werden. Außer der Schnitthöhe beeinflusst auch die Fahrgeschwindigkeit das Schnittbild und Fangergebnis. Schnitthöhe und Fahrgeschwindigkeit an die zu schneidende Grashöhe anpassen, gegebenenfalls Fahrantrieb nicht einschalten. Einsetzen der geladenen Batterie (Abbildung K2 + V1 + G2 + H )

Die Handhabung von Ladegerät und Batterie ist in der separaten Bedienungsanleitung des Ladegeräts beschrieben. Insbesondere Sicherheitshinweise lesen und beachten! Vor der ersten Inbetriebnahme Batterie vollständig aufladen!

– Batterieabdeckung öffnen und festhalten. – Sicherheitsschlüssel abziehen K2 . – Batterie in das Batteriefach schieben, bis die Verriegelung einrastet V1 . Darauf achten, dass die Verriegelung an der Batterie freigängig ist und sauber einrastet. Es können 2 Batterien oder auch nur 1 Batterie verwendet werden. Wenn nur 1 Batterie verwendet wird, kann diese wahlweise in Batteriefach I oder Batteriefach II eingesetzt werden. – Den Sicherheitsschlüssel einstecken, falls die Maschine sofort benutzt wird G2 . – Batterieabdeckung schließen. Darauf achten, dass die Abdeckung selbsttätig schließt. Schmutz und Grasreste können dies verhindern und müssen deshalb entfernt werden. – Nach Einschalten des Bereitschaftsmodus zeigt die Anzeige (6) H den Ladezustand der Batterie an, aus der die Maschine aktuell den Strom bezieht. Bei 2 eingesetzten Batterien wird der Strom zuerst aus Batterie I, dann aus Batterie II bezogen. Es leuchtet daher entweder die Ladezustands-Anzeige für Batterie I oder für Batterie II. Die Umschaltung von Batterie I auf Batterie II erfolgt automatisch.

Batterie entnehmen (Abbildung F + K2 + N2 ) – Motor ausschalten F . – Batterieabdeckung öffnen und festhalten. – Sicherheitsschlüssel abziehen K2 . – Entriegelungsknopf an der Batterievorderseite gedrückt halten und Batterie aus dem Batteriefach entnehmen N2 . – Batterieabdeckung schließen. Darauf achten, dass die Abdeckung selbsttätig schließt. Schmutz und Grasreste können dies verhindern und müssen deshalb entfernt werden.

10 VOR DER ERSTEN INBETRIEBNAHME

Sicherheitshinweis! Symbolerklärung siehe Tabelle Seite 3

Alle Verschraubungen auf festen Sitz prüfen. Die Schrauben gegebenenfalls nachziehen! Insbesondere die Befestigung des Messerbalkens ist zu prüfen (siehe Kapitel „Wartung des Messerbalkens“). Die Messerbefestigungsschraube muss immer von einer autorisierten Fachwerkstatt angezogen werden. Wenn die Messerschraube zu fest oder zu locker angezogen wird, können Messerbefestigung und Messerbalken beschädigt werden oder sich lösen, was zu schweren Verletzungen führen kann. Der Rasenmäher ist mit einer Messerstopp-Vorrichtung ausgestattet. Vor der ersten Inbetriebnahme prüfen, ob der Sicherheitsschaltbügel Messerstopp einwandfrei funktioniert. Wenn der Sicherheitsschaltbügel losgelassen wird, muss der Messerbalken innerhalb von 3 Sekunden zum Stillstand kommen. Der Sicherheitsschaltbügel muss nach dem Loslassen auf jeden Fall wieder in die im Bild „Beschreibung der Bauteile“ gezeigte Position zurückspringen. Sollte dies nicht der Fall sein, ist eine sofortige Überprüfung durch eine autorisierte Fachwerkstatt erforderlich. Verletzungsgefahr! Ist die Nachlaufzeit des Messers größer, das Gerät nicht mehr verwenden und zu einer autorisierten Fachwerkstatt bringen. Messen der Nachlaufzeit Nach dem Starten des Motors dreht sich das Messer und ein Windgeräusch ist hörbar. Die Nachlaufzeit entspricht der Dauer des Windgeräusches nach dem Abstellen des Motors, sie kann mit einer Stoppuhr gemessen werden. Sicherheits- und Schutzeinrichtungen der Maschine dürfen nicht manipuliert oder deaktiviert werden! Darauf achten, dass alle Schutzeinrichtungen ordnungsgemäß angebracht und nicht beschädigt sind! Batterie laden

Die Handhabung von Ladegerät und Batterie ist in der separaten Bedienungsanleitung des Ladegeräts beschrieben. Insbesondere Sicherheitshinweise lesen und beachten! Vor der ersten Inbetriebnahme Batterie vollständig aufladen!

Alle Sicherheitshinweise zu Handhabung, Lagerung, Aufbewahrung, Transport, Entsorgung der Lithium-Ionen-Batterie sowie Erste-Hilfe- Maßnahmen und Maßnahmen zur Brandbekämpfung finden Sie im „Datenblatt zur Produktsicherheit“ auf www.sabo-online.com bei den Bedienungsanleitungen.

Informations-Rufnummer für Lithium-Ionen-Batterien [phone]

Signaltöne ein-/ausschalten Zuvor sicherstellen, dass – der Bereitschaftsmodus eingeschaltet ist (siehe Kapitel „Bereitschaftsmodus ein-/ausschalten“). Die Signaltöne der Anzeige- und Bedienelemente können durch gleichzeitiges Drücken der „+“-Taste (3) und „–“-Taste (4) aus- bzw. eingeschaltet werden H .

11 BEREITSCHAFTSMODUS EIN-/AUSSCHALTEN

(ABBILDUNG H (9) ) Das Einschalten des Bereitschaftsmodus ist die Voraussetzung, um mit dem Mäher arbeiten zu können. Zuvor sicherstellen, dass – sich eine oder zwei geladene Batterien im Batteriefach befinden (siehe Kapitel „Einsetzen der geladenen Batterie“), – der Sicherheitsschlüssel eingesteckt ist G2 . Bereitschaftsmodus einschalten (Abbildung H ) – Ein/Aus-Taste (9) drücken. Ein Signalton ertönt und alle Anzeigeelemente leuchten kurz auf. Anschließend zeigt die Anzeige die zuletzt gewählten Einstellungen (2, 8) und den Ladezustand der aktuell genutzten Batterie (6) an. Ist eine Batterie nur noch zu 15% geladen, blinkt die Ladezustands-Anzeige (6) und das Gerät schaltet selbsttätig auf die zweite Batterie um. – Zum Mähen innerhalb von ca. 30 Sekunden nach Einschalten des Bereitschaftsmodus den Messermotor starten (siehe Kapitel „Starten des Messermotors“). Um die Batterie zu schonen, schaltet sich der Bereitschaftsmodus selbsttätig aus, wenn nicht innerhalb von ca. 30 Sekunden der Messermotor oder der Fahrantriebsmotor gestartet oder eine Taste gedrückt wird. Zwei Signaltöne ertönen und die Anzeige erlischt. Falls die Störungsanzeige (10) eine Störung anzeigt, umgehend die Störung beseitigen (siehe Kapitel „Störungsanzeige“) oder eine autorisierte Fachwerkstatt aufsuchen.8 Bereitschaftsmodus ausschalten (Abbildung H ) – Ein/Aus-Taste (9) erneut drücken. Zwei Signaltöne ertönen und die Anzeige erlischt. Vor längerer Nichtverwendung des Geräts: – Sicherheitsschlüssel abziehen K2 . – Batterien aus dem Batteriefach entnehmen N2 .

12 STARTEN DES MESSERMOTORS (ABBILDUNG A2 )

Sicherheitshinweis! Symbolerklärung siehe Tabelle Seite 3

Den Motor nur hinter dem Mäher stehend starten. Den Mäher in jedem Fall auf eine ebene, nicht mit hohem Gras bewachsene Fläche stellen (zu hohes Gras hemmt den Anlauf des Messerbalkens und erschwert den Startvorgang). Beim Starten des Motors darf die Maschine nicht hochgekantet werden, sondern ist, falls erforderlich, durch Herunterdrücken des Führungsholmes so schräg zu stellen, dass das Schneidwerkzeug in die vom Benutzer abgewandte Richtung zeigt, jedoch nur so weit, wie es unbedingt erforderlich ist. Solange das Gerät nicht auf allen 4 Rädern steht, müssen sich beide Hände auf dem Holm-Oberteil befinden. Zuvor sicherstellen, dass – sich eine oder zwei geladene Batterien im Batteriefach befinden (siehe Kapitel „Einsetzen der geladenen Batterie“), – der Sicherheitsschlüssel eingesteckt ist G2 . Messermotor starten (Abbildung A2 ) – Die Ein/Aus-Taste (1) drücken, um den Bereitschaftsmodus einzuschalten (siehe Kapitel „Bereitschaftsmodus ein-/ausschalten“). – Mit der linken Hand den Sicherheitsschaltbügel Messerstopp (2) auf das Holm- Oberteil gedrückt halten und innerhalb von 3 Sekunden mit der rechten Hand erneut die Ein/Aus-Taste (1) drücken. Ein Signalton ertönt und Messermotor und Messer laufen an. – Das Messer läuft nun, solange der Sicherheitsschaltbügel gedrückt gehalten wird. Beim Loslassen des Sicherheitsschaltbügels stoppen Messermotor und Messer. – Nach Loslassen des Sicherheitsschaltbügels bleibt das Gerät für ca. 30 Sekunden im Bereitschaftsmodus, erkennbar am Leuchten der Anzeigeelemente. So lange kann der Messermotor jederzeit durch Gedrückthalten des Sicherheitsschaltbügels und Drücken der Ein/Aus-Taste innerhalb von 3 Sekunden erneut gestartet werden. – Wenn innerhalb von ca. 30 Sekunden nicht erneut der Messermotor oder der Fahrantriebsmotor gestartet oder eine Taste gedrückt wird, schaltet sich der Bereitschaftsmodus selbsttätig aus, um die Batterie zu schonen. Zwei Signaltöne ertönen und die Anzeige erlischt. Zum Starten des Messermotors Bereitschaftsmodus erneut einschalten.

13 ABSTELLEN DES MESSERMOTORS (ABBILDUNG F + K2 ) – Sicherheitsschaltbügel Messerstopp loslassen F . – Stillstand des Messerbalkens abwarten. – Sicherheitsschlüssel abziehen K2 .

Sicherheitsschaltbügel Messerstopp und Fahrantriebsschaltbügel loslassen. – Der Messermotor stoppt und das Messer kommt zum Stillstand. – Der Fahrantriebsmotor stoppt und der Mäher hält an. ACHTUNG Vor jedem Mähen prüfen, ob der Sicherheitsschaltbügel Messerstopp und der Fahrantriebsschaltbügel einwandfrei funktionieren: – Wenn der Sicherheitsschaltbügel Messerstopp losgelassen wird, muss das Messer innerhalb von 3 Sekunden stehen bleiben. – Wenn der Fahrantriebsschaltbügel losgelassen wird, muss der Fahrantrieb sofort stoppen und der Mäher zum Stillstand kommen. Anderenfalls die nächste autorisierte Fachwerkstatt aufsuchen.

15 FAHRANTRIEB HINWEIS Bei zu geringer Batteriespannung schalten sich Messermotor und Fahrantriebsmotor automatisch aus. Laden Sie die Batterie daher rechtzeitig auf. Bedienung des Hinterradantriebes (Abbildung G + E2 ) Zuvor sicherstellen, dass – sich eine oder zwei geladene Batterien im Batteriefach befinden (siehe Kapitel „Einsetzen der geladenen Batterie“), – der Sicherheitsschlüssel eingesteckt ist G2 . – der Bereitschaftsmodus eingeschaltet ist (siehe Kapitel „Bereitschaftsmodus ein-/ausschalten“). Der Hinterradantrieb wird über den Fahrantriebsschaltbügel am oberen Führungsholm ein- und ausgeschaltet: – Fahrantriebsschaltbügel anziehen und festhalten G = Mäher fährt. – Fahrantriebsschaltbügel loslassen E2 = Mäher bleibt stehen. WICHTIG Zum Fahren ohne zu mähen immer nur den Fahrantriebsschaltbügel betätigen! Wenn gleichzeitig auch der Sicherheitsschaltbügel Messerstopp heruntergedrückt wird, schaltet sich aus Sicherheitsgründen der Fahrantriebsmotor nach ca. 3 Sekunden aus, die Störungsanzeige zeigt einen Fehler an und der Mäher bleibt stehen. WICHTIG Den Fahrantrieb nur dann einschalten, wenn das Gerät steht oder vorwärts geschoben wird. Niemals den Fahrantrieb einschalten, während sich das Gerät rückwärts bewegt! Dies kann das Getriebe zerstören. HINWEIS Wenn Sie das Gerät unmittelbar nach Ausschalten des Fahrantriebs rückwärts fahren wollen, ist es möglich, dass die Fliehkraftkupplung noch eingekuppelt ist und die Hinterräder blockiert. Lösen Sie die Kupplung, indem Sie das Gerät mit ausgeschaltetem Fahrantrieb minimal vorwärts schieben. Geschwindigkeitseinstellung (Abbildung H (3, 4) ) Zuvor sicherstellen, dass – der Bereitschaftsmodus eingeschaltet ist (siehe Kapitel „Bereitschaftsmodus ein-/ausschalten“). Die Fahrgeschwindigkeit kann unabhängig vom laufenden Fahrantriebsmotor eingestellt werden. – „+“-Taste (3) drücken = Fahrgeschwindigkeit um 0,5 km erhöhen – „–“-Taste (4) drücken = Fahrgeschwindigkeit um 0,5 km senken Die Anzeige (2) zeigt die aktuell eingestellte Fahrgeschwindigkeit an. HINWEIS Mähen mit zu hoher Geschwindigkeit führt zu schlechtem Schnittbild und schlechtem Fangergebnis. Geschwindigkeit immer den Gegebenheiten anpassen. Wählen Sie bei höherem Gras eine niedrigere Fahrgeschwindigkeit.

16 GRASFANGEINRICHTUNG

Sicherheitshinweis! Symbolerklärung siehe Tabelle Seite 3

Betrieb mit Grasfangsack WARNUNG Beim Betrieb mit Grasfangsack muss dieser vollständig montiert und in technisch einwandfreiem Zustand sein. WICHTIG Darauf achten, dass bei der Handhabung des Grasfangsacks die Schanze (1) R1 nicht verbogen wird. Beim Mähen darauf achten, dass der Grasfangsack rechtzeitig geleert wird. Das TurboSignal auf dem Grasfangsack zeigt Ihnen den richtigen Zeitpunkt zum Entleeren. TurboSignal (Füll-Anzeige des Grasfangsacks) (Abbildung J + K ) Auf der Oberseite des Grasfangsacks ist eine Anzeige aufgesetzt, die anzeigt, ob der Grasfangsack leer oder gefüllt ist: – Bei leerem Grasfangsack und während des Mähens bläht sich das Turbo Signal auf J . – Ist der Grasfangsack gefüllt, fällt das Turbo Signal in sich zusammen; dann sofort den Mähvorgang stoppen und den Grasfangsack entleeren K .

WICHTIG Bei stark verschmutztem Fangsackgewebe bläht sich das Turbo Signal nicht auf - Sie sollten das Gewebe sofort reinigen. Nur mit einem luftdurchlässigen Grasfangsack erzielen Sie eine einwandfreie Grasaufnahme.9 WICHTIG Grasfangsack nicht mit heißem Wasser reinigen! Entleeren des Grasfangsacks (Abbildung F + L ) – Motor ausschalten F , warten bis der Messerbalken zum Stillstand kommt. – Auswurfklappe anheben. – Am Tragbügel den gefüllten Grasfangsack vom Mäher aushängen – Auswurfklappe schließt selbsttätig. – Grasfangsack am Tragbügel und an der Bodenunterseite haltend gründlich ausschütten L .

Betrieb ohne Grasfangsack WARNUNG Beim Betrieb ohne Grasfangsack muss die AuswurfkIappe am Mähergehäuse immer geschlossen (heruntergeklappt) sein.

Sicherheitshinweis! Symbolerklärung siehe Tabelle Seite 3

HINWEIS Bei zu geringer Batteriespannung schalten sich Messermotor und Fahrantriebsmotor automatisch aus. Laden Sie die Batterie daher rechtzeitig auf. HINWEIS Wenn Sie das Gerät unmittelbar nach Ausschalten des Fahrantriebs rückwärts fahren wollen, ist es möglich, dass die Fliehkraftkupplung noch eingekuppelt ist und die Hinterräder blockiert. Lösen Sie die Kupplung, indem Sie das Gerät mit ausgeschaltetem Fahrantrieb minimal vorwärts schieben. Mähen an Hanglagen ACHTUNG Mähen Sie nicht an übermäßig steilen Hängen! Das Mähen an Hanglagen birgt grundsätzlich Gefahren. Mähen Sie quer zum Hang, niemals auf- oder abwärts. Achten Sie immer auf einen sicheren Stand. Grundsätzlich sollten handgeführte Rasenmäher bei Steigungen von mehr als 26% (15° Neigung) nicht eingesetzt werden. Es droht der Verlust der Standfestigkeit. Prüfung der Betriebssicherheit Der Rasenmäher ist mit einer Messerstopp-Vorrichtung ausgestattet. Vor jedem Mähen prüfen, ob der Sicherheitsschaltbügel Messerstopp einwandfrei funktioniert. Wenn der Sicherheitsschaltbügel losgelassen wird, muss der Messerbalken innerhalb von 3 Sekunden zum Stillstand kommen. Der Sicherheitsschaltbügel muss nach dem Loslassen auf jeden Fall wieder in die im Bild „Beschreibung der Bauteile“ gezeigte Position zurückspringen. Sollte dies nicht der Fall sein, ist eine sofortige Überprüfung durch eine autorisierte Fachwerkstatt erforderlich. Verletzungsgefahr! Ist die Nachlaufzeit des Messers größer, das Gerät nicht mehr verwenden und zu einer autorisierten Fachwerkstatt bringen. Messen der Nachlaufzeit Nach dem Starten des Messermotors dreht sich das Messer und ein Windgeräusch ist hörbar. Die Nachlaufzeit entspricht der Dauer des Windgeräusches nach dem Abstellen des Motors, sie kann mit einer Stoppuhr gemessen werden. Sicherheits- und Schutzeinrichtungen der Maschine dürfen nicht manipuliert oder deaktiviert werden! Auch die einwandfreie Funktion des Fahrantriebsschaltbügels ist vor jedem Mähen zu prüfen. Wenn der Fahrantriebsschaltbügel losgelassen wird, muss der Fahrantrieb sofort stoppen und der Mäher zum Stillstand kommen. Sollte dies nicht der Fall sein, ist eine sofortige Überprüfung durch eine autorisierte Fachwerkstatt erforderlich. Darauf achten, dass alle Schutzeinrichtungen ordnungsgemäß angebracht und nicht beschädigt sind! Zur Vermeidung einer Gefährdung vor jedem Mähen den Zustand und festen Sitz des Messers prüfen. Die Messerbefestigungsschraube muss immer von einer autorisierten Fachwerkstatt angezogen werden. Wenn die Messerschraube zu fest oder zu locker angezogen wird, können Messerbefestigung und Messerbalken beschädigt werden oder sich lösen, was zu schweren Verletzungen führen kann. Ein abgenutztes oder beschädigtes Messer muss unbedingt ersetzt werden (siehe Kapitel „Wartung des Messerbalkens”). Alle 10 Betriebsstunden Lüfter, Messerbefestigung und Lüftergehäuse auf Verschleiß und Sitz prüfen. Außerdem Schrauben und Muttern des Gerätes auf festen Sitz prüfen und gegebenenfalls nachziehen! Bei Blockierung des Mähwerks, z.B. durch Auffahren auf ein Hindernis, durch eine autorisierte Fachwerkstatt prüfen lassen, ob Teile des Mähers beschädigt oder verformt sind. Auch die möglicherweise notwendigen Reparaturen immer von einer autorisierten Fachwerkstatt ausführen lassen. Falls die Maschine anfängt, ungewöhnlich stark zu vibrieren oder ungewöhnliche Geräusche zu machen, ist eine sofortige Überprüfung durch eine autorisierte Fachwerkstatt erforderlich. Zeitliche Einschränkungen In Deutschland ist der zeitliche Betrieb von Rasenmähern in der „32. Verordnung zur Durchführung des Bundes-Immissionsschutzgesetzes (32. BImSch-V)“ geregelt. Darüber hinaus sind regionale Einschränkungen möglich (z.B. zum Schutze der Mittagsruhe), über die Ihnen die zuständige kommunale Behörde Auskunft geben kann. Automatische Drehzahl-Erhöhung Bei erschwerten Mähbedingungen, wie z.B. hohem Gras, erhöht der Messermotor seine Drehzahl automatisch von 2800 auf 3000 Umdrehungen pro Minute. Sobald sich die Mähbedingungen normalisieren, sinkt die Drehzahl wieder automatisch auf die Standardeinstellung von 2800 Umdrehungen pro Minute. HINWEIS Im Energiespar-Modus erfolgt keine automatische Drehzahl-Erhöhung, wenn die Mähbedingungen schwieriger werden! Motordrehzahl senken (Energiespar-Modus) (Abbildung H (7) ) Die Standarddrehzahl des Messermotors beträgt 2800 Umdrehungen pro Minute. Um die Batterie zu schonen und Energie zu sparen, kann die Drehzahl auf 2600 Umdrehungen pro Minute gesenkt werden: – „ECO“-Taste (7) drücken. Die Energiespar-Anzeige (8) leuchtet und der Mäher mäht nur noch mit 2600 Umdrehungen pro Minute. Standarddrehzahl wiederherstellen: – „ECO“-Taste (7) erneut drücken. Die Energiespar-Anzeige (8) erlischt und der Mäher mäht wieder mit 2800 Umdrehungen pro Minute. WICHTIG Verwenden Sie den Energiespar-Modus nur bei leichten Mähbedingungen, wie z.B. kurzem, trockenem Gras. Anderenfalls kann sich die Schnittqualität verschlechtern oder der Auswurfkanal verstopfen. Im Energiespar-Modus kann der Mäher die Drehzahl des Messermotors nicht automatisch erhöhen, wenn die Mähbedingungen schwieriger werden! Tipps zur Rasenpflege (Abbildung M ) WARNUNG Entfernen Sie vor jedem Schnitt alle Fremdkörper (Steine, Holz, Äste usw.) vom Rasen; achten Sie aber trotzdem auch während des Mähens noch auf herumliegende Gegenstände. Eine Einweisung zum Thema Rasenpflege erhalten Sie auf Anfrage von Ihrem Händler. Informationen und Hinweise zum Mähen finden Sie auch auf der Homepage des Herstellers. Mulchen Der Rasenmäher kann mit einem Mulchkit ausgerüstet werden. Der entsprechende Umrüstsatz ist im Fachhandel als Zubehör erhältlich (Bestell-Nr. siehe Kapitel „Original-Ersatzteile und Zubehör“). Das Mulchkit beinhaltet auch Tipps und Infos zum Mulchen. Auch auf der Homepage des Herstellers finden Sie Informationen zum Thema Mulchen WARNUNG Den Umbau des Mähers auf Mulchsystem immer von einer autorisierten Fachwerkstatt durchführen lassen. Durch eine falsch zusammengebaute Messerbefestigung oder durch eine zu fest oder zu locker angezogene Messerschraube kann sich der Messerbalken lösen, was zu schweren Verletzungen führen kann. Wenn das Gras doch einmal zu hoch für das Mulchen ist, kann mit wenigen Handgriffen der Mulchmäher für das Mähen mit Grasfangsack umgebaut werden. Umbau auf Heckauswurfmäher (Abbildung U2 + S1 + K2 ) – Motor abstellen. – Sicherheitsschlüssel abziehen K2 .10 – Auswurfklappe anheben. – Den Mulchstopfen aus dem Kanal entfernen U2 . – Den Grasfangsack in die vorgesehene Halterung am Mähergehäuse einhängen S1 . Ein Umbau des Mulch-Messersystems ist nicht notwendig! Bei schwierigen Mähbedingungen (z.B. nasses Gras) kann es allerdings zu einer reduzierten Fangsackfüllung kommen. Damit das Gerät erneut aIs MuIchmäher eingesetzt werden kann, muss der MuIchstopfen wieder eingesetzt werden. Hierzu den Grasfangsack abnehmen, den MuIchstopfen in den Auswurfkanal einführen und die AuswurfkIappe schließen. Auswurfkanal vorher reinigen.

18 WARTUNGSINTERVALLE WICHTIG Vermeiden Sie Schäden! Unter extremen bzw. außergewöhnlichen Bedingungen sind ggf. kürzere Wartungszeiträume als unten angegeben erforderlich. Falls Sie Mängel feststellen, wenden Sie sich bitte an eine autorisierte Fachwerkstatt. Routinewartungen an der Maschine entsprechend den nachfolgenden Wartungsintervallen durchführen. Die folgenden Wartungsintervalle müssen zusätzlich zu den in dieser Betriebsanleitung aufgeführten Wartungsarbeiten durchgeführt werden. Vor der ersten Inbetriebnahme

• Alle Verschraubungen auf festen Sitz prüfen.

• Die Messerschraube prüfen und gegebenenfalls von einer autorisierten Fachwerkstatt festziehen lassen.

• Prüfen, ob der Sicherheitsschaltbügel Messerstopp einwandfrei funktioniert.

• Prüfen, ob der Fahrantriebsschaltbügel einwandfrei funktioniert.

• Prüfen, ob alle Schutzeinrichtungen ordnungsgemäß angebracht und nicht beschädigt sind. Vor jedem Betrieb

• Rasenfläche überprüfen und alle Fremdkörper, insbesondere stromführende Leitungen, entfernen.

• Bereich des Begrenzungskabels prüfen (falls auch ein automatischer Mäher zur Rasenpflege eingesetzt wird).

• Ladung der Batterie prüfen.

• Zustand und festen Sitz des Messers prüfen, die Messerschraube gegebenenfalls von einer autorisierten Fachwerkstatt festziehen lassen.

• Prüfen, ob der Sicherheitsschaltbügel Messerstopp einwandfrei funktioniert.

• Prüfen, ob der Antriebsschaltbügel einwandfrei funktioniert.

• Prüfen, ob alle Schutzeinrichtungen ordnungsgemäß angebracht und nicht beschädigt sind.

• Grasfangeinrichtung auf Verschleiß oder Verlust der Funktionsfähigkeit prüfen. Alle 10 Betriebsstunden

• Alle Verschraubungen auf festen Sitz prüfen.

• Lüfter, Messerbefestigung und Lüftergehäuse auf Verschleiß und Sitz prüfen. Nach jedem Betrieb

• Das Messer auf Schäden und Verschleiß überprüfen. Alle 15-20 Betriebsstunden oder jährlich

• Die Lager der Räder fetten.

19 PFLEGE UND WARTUNG DES MÄHERS

Regelmäßige Pflege ist die beste Garantie für eine lange Lebensdauer und störungsfreien Betrieb! Ungenügende Wartung Ihres Gerätes führt zu sicherheitsrelevanten Mängeln! Verwenden Sie nur Originalersatzteile, denn nur diese bürgen für Sicherheit und Qualität!

Sicherheitshinweis! Symbolerklärung siehe Tabelle Seite 3

Reinigung (Abbildung O ) Schmutz und Grasreste direkt nach dem Mähen entfernen. Den Mäher auf die Seite legen und zur Reinigung Bürste oder Lappen verwenden. ACHTUNG Die Finger nicht in die Öffnungen des Lüftergehäuses stecken und Lüfter festhalten. Wenn der Messerbalken beim Reinigen gedreht wird, besteht die Gefahr, dass die Finger zwischen Lüfter und Lüftergehäuse gequetscht werden! WICHTIG Nie den Mäher mit Wasser abspritzen. Die elektrische Anlage könnte beschädigt werden. Aufbewahrung Das Gerät immer mit abgezogenem Sicherheitsschlüssel und ohne eingesetzte Batterie lagern. Das Gerät immer in sauberem Zustand in einem geschlossenen, trockenen Raum und für Kinder nicht erreichbar abstellen. Umklappen des Führungsholmes (Abbildung B4 ) – Zur platzsparenden Aufbewahrung oder zum Transport die Schnellspanner öffnen, die Flügelmuttern soweit lösen, dass sich der Führungsholm ohne Widerstand in Z-Form über dem Motor zusammenklappen lässt B4 . Die Arretierungsnocken am Unterholmende müssen aus den Bohrungen im Gehäuse ausrasten. WICHTIG Darauf achten, dass die Kabel beim Auseinander- und Zusammenklappen der Führungsholme nicht eingeklemmt, gequetscht, verdreht oder überstreckt werden! Die Kabel stets an der Außenseite der Holmverbindung führen. Ein beschädigtes Kabel kann zu einem technischen Defekt des Gerätes führen. VORSICHT Beim Umlegen des Holms zu Transport- und Lagerungszwecken kann es beim Öffnen der Schnellspanner, beim Lösen der Flügelmuttern und Ausrasten der Arretierungsnocken aus den Bohrungen im Gehäuse zu einem unbeabsichtigten Umschlagen des Holms kommen. Außerdem können sich Quetschstellen zwischen Holm-Unterteil, -Oberteil und Gehäuse ergeben. Es besteht Verletzungsgefahr! Transport und Sicherung des Gerätes (Abbildung N + N4 )

– Soll das Gerät getragen werden, nicht an der Auswurfklappe anfassen! Fassen Sie vorne und hinten am Tragegriff an (siehe Abbildung N ). Beachten Sie vor dem Heben oder Tragen das Gewicht der Maschine (siehe Technische Daten). Das Heben von hohen Gewichten kann zu gesundheitlichen Problemen führen. Wir empfehlen, das Gerät immer mit mindestens zwei Personen zu heben oder tragen, wenn andere Hilfsmittel nicht zur Verfügung stehen. Wird das Gerät auf einer Ladefläche transportiert, sollte zum Auf- und Abladen eine Laderampe benutzt werden. – Das Gerät auf allen 4 Rädern stehend transportieren, um Kraftstoffverlust, Beschädigungen des Gerätes und Verletzungen von Personen zu vermeiden. ACHTUNG Verletzungen vermeiden! Beim Auf- oder Abladen der Maschine besonders vorsichtig vorgehen. Es wird empfohlen, bei Verwendung eines Anhängers darauf zu achten, dass dieser mit stabilen Seitenwänden ausgestattet ist. Zur Sicherung des Gerätes dürfen nur die ausgewiesenen Punkte am Transportfahrzeug verwendet werden. – Das Transportmittel auf ebenem Boden parken, damit das Gerät nicht wegrollen kann, bevor es gesichert wird. – Den Grasfangsack aushängen und während des Transports separat sichern. – Das Gerät mit zugelassenen Ladungssicherungsmitteln (z.B. Zurrgurte mit Spannelement) auf oder im Fahrzeug sicher befestigen. Zurrgurte sind Gurtbänder aus synthetischen Fasern. Jeder Zurrgurt ist mit einem Etikett gekennzeichnet. Das Etikett enthält wichtige Angaben zur Verwendung. Die Hinweise dieses Etiketts bei der Benutzung des Zurrgurtes sind zu beachten. – Bei Ladegütern, die rollen können, wird das Direktzurren mit vier Spanngurten empfohlen. Dazu werden die Gurte direkt an den Befestigungspunkten am Gerät (siehe Abbildung N4 ) und in den Zurrpunkten auf der Ladefläche befestigt und leicht vorgespannt. ACHTUNG Die Gurte nicht zu fest anziehen. Ein zu starkes Fixieren des Gerätes kann zu Beschädigungen führen. Wartung des Messerbalkens Ein scharfes Messer garantiert optimale Schnittleistung. Prüfen Sie vor jedem Mähen den Zustand und festen Sitz des Messers. Die Messerbefestigungsschraube muss immer von einer autorisierten Fachwerkstatt angezogen werden. Wenn die Messerschraube zu fest oder zu locker angezogen wird, können Messerbefestigung und Messerbalken beschädigt werden oder sich lösen, was zu schweren Verletzungen11 führen kann. Ein abgenutztes oder beschädigtes Messer muss unbedingt ersetzt werden. Nachschleifen und Auswuchten des Messerbalkens (Abbildung Q ) WARNUNG Das Nachschleifen und Auswuchten des Messerbalkens muss von einer autorisierten Fachwerkstatt durchgeführt werden. Ein unsachgemäß geschliffenes und nicht ausgewuchtetes Messer kann starke Vibrationen verursachen und den Rasenmäher beschädigen. Die Schneidkanten des Messerbalkens dürfen nur so lange nachgeschliffen werden, bis die Verschleißgrenze erreicht ist. Diese ist mit einer ringförmigen Markierung (1) im Messerbalken gekennzeichnet Q . Die Verschleißgrenze beträgt 8 mm. Ihre Fachwerkstatt kann diesen Wert für Sie prüfen! Achtung! Schleifwinkel von 30° beachten. WARNUNG Ein Messer, bei dem die Verschleißgrenze (Markierung) überschritten wurde, kann brechen und weggeschleudert werden, was zu schweren Verletzungen führen kann. Auswechseln des Messerbalkens WARNUNG Das Auswechseln des Messerbalkens muss von einer autorisierten Fachwerkstatt durchgeführt werden. Durch eine falsch zusammengebaute Messerbefestigung oder durch eine zu fest oder zu locker angezogene Messerschraube kann sich der Messerbalken lösen, was zu schweren Verletzungen führen kann.

– Bei Ersatz nur Original-Messerbalken verwenden. Nicht gleichwertige Ersatzteile können die Maschine beschädigen und Ihre Sicherheit gefährden. – Ersatz-Messerbalken müssen dauerhaft mit dem Namen und/oder Firmen- Kennzeichen des Herstellers oder Lieferanten und der Teile-Nr. gekennzeichnet sein.

Wartung der Vorderräder Einmal jährlich oder alle 15-20 Betriebsstunden die Lager der Räder fetten. – Die Abdeckungen in der Mitte der Radkappen abnehmen. – Mit einem Steckschlüssel die Sechskantmutter lösen, Unterlegscheibe entfernen, Räder zusammen mit Radkappe und Bundscheibe von der Radachse abziehen. Radkappe vom Rad entfernen. – Nachdem die Lager mit einem Wälzlagerfett (z.B. „KAJO-Langzeitfett LZR 2“) gefettet wurden, Räder aufschieben. Zuerst die Bundscheibe ins Rad einsetzen, die Radkappe aufsetzen und andrücken, bis ein Klick-Geräusch zu hören ist. Die Unterlegscheibe aufsetzen, mit Sechskantmutter befestigen und soweit festziehen, dass die Räder sich noch leicht, aber spielfrei drehen lassen. Die Abdeckungen in der Mitte der Radkappen wieder einsetzen. Wartung des Hinterradantriebs (Abbildung R ) Einmal jährlich oder alle 15-20 Betriebsstunden die Lager der Räder fetten. – Die Abdeckungen in der Mitte der Radkappen abnehmen. – Mit einem Steckschlüssel die Sechskantmutter lösen, Unterlegscheibe entfernen, Antriebsräder zusammen mit Radkappe und Bundscheibe von der Radachse abziehen. – Die Radabdeckung abnehmen, dabei auf die Anlaufscheibe achten. – Den Schmutz von der Radabdeckung, dem Ritzel auf der Getriebewelle und dem Zahnkranz an der Radinnenseite entfernen. HINWEIS Das Ritzel nicht von der Getriebewelle abziehen!

– Die Lager mit einem Wälzlagerfett (z.B. „KAJO-Langzeitfett LZR 2“) fetten. Ritzel und Zahnkranz im Rad nicht einfetten! – Die Radabdeckung aufsetzen und die Anlaufscheibe auf die Radachse aufschieben. Beim Aufstecken des Antriebsrades darauf achten, dass Ritzel und Zahnkranz ineinander greifen, evtl. das Rad auf der Achse leicht verdrehen. – Falls die Radkappe sich vom Rad gelöst hat, zuerst die Bundscheibe gemäß Abbildung R ins Rad einsetzen, die Radkappe aufsetzen und andrücken, bis ein Klick-Geräusch zu hören ist. Die Unterlegscheibe aufsetzen, mit Sechskantmutter befestigen und soweit festziehen, dass die Räder sich noch leicht, aber spielfrei drehen lassen. Die Abdeckungen in der Mitte der Radkappen wieder einsetzen.

20 STÖRUNGSURSACHEN UND DEREN BESEITIGUNG

Störungen Mögliche Ursachen Beseitigung

Motor startet nicht Sicherheitsschlüssel nicht eingesteckt. Sicherheitsschlüssel einstecken G2 . Batterie nicht geladen. Batterie aufladen W1 . Batterie ist nicht funktionsfähig oder kann nicht aufgeladen werden. Batterie ersetzen. Schnitthöhe zu niedrig eingestellt (zu hohes Gras hemmt den Anlauf des Motors). Größere Schnitthöhe einstellen I . Maschine beim Starten an kippen. Zu viele Grasabfälle im Gehäuse oder Auswurfkanal. Schneidraum/Auswurfkanal von Gras reinigen, Spalt zwischen Lüfter und Gehäuse sauber halten (vorher Sicherheitsschlüssel abziehen K2 !). Bereitschaftsmodus nicht eingeschaltet. Vor dem Starten des Motors Bereitschaftsmodus einschalten (9) H .

Von einer autorisierten Fachwerkstatt prüfen lassen.

Motor schaltet beim Mähen aus Schnitthöhe zu niedrig. Größere Schnitthöhe einstellen I . Batterie ist leer. Batterie laden W1 . Zu viele Grasabfälle im Gehäuse oder Auswurfkanal. Schneidraum/Auswurfkanal von Gras reinigen, Spalt zwischen Lüfter und Gehäuse sauber halten (vorher Sicherheitsschlüssel abziehen K2 !).

Motorleistung lässt nach Messerbalken stumpf. Von einer autorisierten Fachwerkstatt nachschleifen und auswuchten lassen Q . Batterie-Kapazität niedrig. Batterie laden W1 . Zu viele Grasabfälle im Gehäuse oder Auswurfkanal. Schneidraum/Auswurfkanal von Gras reinigen, Spalt zwischen Lüfter und Gehäuse sauber halten (vorher Sicherheitsschlüssel abziehen K2 !).

Mäher fährt nicht Fahrantriebsschaltbügel nicht gezogen. Fahrantriebsschaltbügel ziehen G . Bereitschaftsmodus nicht eingeschaltet. Vor dem Ziehen des Fahrantriebsschaltbügels Bereitschaftsmodus einschalten (9) H .

Von einer autorisierten Fachwerkstatt prüfen lassen.

Mäher lässt sich nicht rückwärts fahren Fliehkraftkupplung des Fahrantriebs noch eingekuppelt. Mäher mit ausgeschaltetem Fahrantrieb minimal vorwärts schieben, um die Kupplung zu lösen.

Fahrgeschwindigkeit kann nicht reguliert werden Bereitschaftsmodus nicht eingeschaltet. Vor Betätigung der Geschwindigkeitseinstellung Bereitschaftsmodus einschalten (9) H .

Von einer autorisierten Fachwerkstatt prüfen lassen.

Starke Erschütterungen (Vibrieren)

Von einer autorisierten Fachwerkstatt prüfen lassen.

Schnitt unsauber, Rasen wird gelb Messerbalken stumpf. Von einer autorisierten Fachwerkstatt nachschleifen und auswuchten lassen Q .12 Schnitthöhe zu niedrig. Größere Schnitthöhe einstellen I . Mähen mit zu hoher Geschwindigkeit. Mähgeschwindigkeit anpassen. Mähbahnen nicht genügend überlappt. Bei hohem Gras müssen die Mähbahnen u. U. weiter überlappen. Rasen verfilzt. Durch Einsatz eines Vertikutierers kann spürbare Verbesserung erzielt werden. Mähen im Energiespar- Modus bei erschwerten Bedingungen. Energiespar-Modus ausschalten.

Auswurf verstopft Turbo Signal nicht beachtet J + K . Fangsack entleeren L . Zu niedrige Schnitthöhe bei zu hohem Gras. Größere Schnitthöhe einstellen I . Mähen mit zu hoher Geschwindigkeit. Mähgeschwindigkeit anpassen. Gras ist feucht. Rasen trocknen lassen. Mähen im Energiespar- Modus bei erschwerten Bedingungen. Energiespar-Modus ausschalten.

Das gemulchte Gras sieht schlecht aus: Klumpen, übermäßige Schnittgutmengen, grober Schnitt Messerbalken stumpf. Von einer autorisierten Fachwerkstatt nachschleifen und auswuchten lassen. Mulchregel nicht befolgt (max. 1/3 der Grashöhe schneiden; die zu schneidende Grashöhe muss niedriger als 10 cm sein). Größere Schnitthöhe einstellen I . Mäher auf Heckauswurf umbauen U2 + S1 und Rasen zuerst mit hoher Schnitteinstellung mähen. Fahrgeschwindigkeit zu hoch. Fahrgeschwindigkeit anpassen, gegebenenfalls Fahrantrieb ausschalten. Grasansammlung unter dem Mähwerk. Größere Schnitthöhe einstellen I . Mähbahnen nicht genügend überlappt. Bei hohem Gras müssen die Mähbahnen u. U. weiter überlappen. Gras ist feucht. Größere Schnitthöhe einstellen I . Rasen trocknen lassen.

Bei Störungen und Defekten, die hier nicht angeführt sind, wenden Sie sich bitte an die nächste autorisierte Fachwerkstatt. Reparaturen, die Fachkenntnis erfordern, sollten Sie nur von einem Fachmann durchführen lassen. Ihre autorisierte Fachwerkstatt hilft Ihnen ebenfalls gerne, falls Sie die hier beschriebenen Wartungsarbeiten nicht selbst durchführen wollen.

21 STÖRUNGSANZEIGE (ABBILDUNG H (10) ) Häufigkeit des Blinksignals / Signaltons Bedeutung Beseitigung der Störung

1 x Motor erreicht die eingestelle Drehzahl nicht. Motor neu starten. Ladezustand der Batterie prüfen, ggf. laden. Von einer autorisierten Fachwerkstatt prüfen lassen.

2 x Fehler der Steuerplatine beim Start. Motor neu starten. Von einer autorisierten Fachwerkstatt prüfen lassen.

3 x Kommunikation zwischen Batterie und Steuerplatine gestört. Prüfen, ob die Batterie korrekt im Batteriefach sitzt, ggf. korrigieren und Motor neu starten. Von einer autorisierten Fachwerkstatt prüfen lassen.

4 x Überlast am Messermotor oder am Fahrantriebsmotor. Schneidraum/Auswurfkanal von Gras reinigen, Blockierungen entfernen (vorher Sicherheitsschlüssel abziehen K2 !). Beim Mähen am Hang: Fahrgeschwindigkeit verringern oder Fahrantrieb ausschalten. Quer zum Hang mähen, nicht bergauf.

5 x Batterie-Kapazität niedrig. Batterie laden.

6 x Motor, Steuerplatine oder Batterie überhitzt. Mäher abkühlen lassen.

7 x Überlast am Messermotor oder am Fahrantriebsmotor. Schneidraum/Auswurfkanal von Gras reinigen, Blockierungen entfernen (vorher Sicherheitsschlüssel abziehen K2 !). Beim Mähen am Hang: Fahrgeschwindigkeit verringern oder Fahrantrieb ausschalten. Quer zum Hang mähen, nicht bergauf.

8 x Bedienelemente zum Starten des Messermotors in falscher Reihenfolge betätigt. Korrekte Bedienreihenfolge zum Starten des Messermotors beachten (siehe Kapitel „Starten des Messermotors“).

9 x Software-Fehler. Motor neu starten. Von einer autorisierten Fachwerkstatt prüfen lassen.

22 TECHNISCHE DATEN Messermotor Motor 40 V Gleichstrommotor Motor-Drehzahl

Standard-Einstellung 2800 min

Energiespar-Modus 2600 min

Automatische Drehzahl-Erhöhung bei erschwerten Mähbedingungen

Ladegerät Siehe separate Bedienungsanleitung des Ladegeräts. Batterie Siehe separate Bedienungsanleitung des Ladegeräts. Mäher 43-ACCU VARIO Gehäuse Aluminium-Druckguss Schnittbreite 430 mm Schnitthöhen Zentrale Schnitthöheneinstellung 25, 30, 40, 45, 55, 60, 70, 80 mm Führungsholm höhenverstellbar 3-fach Fangsackvolumen 45 Liter Fahrgeschwindigkeit 2,0 – 4,0 km/h Gewicht (ohne Batterien) 31 kg Länge 1570 mm Breite 500 mm Höhe 1030 mm13 Räder vorn / hinten Ø 180 mm / Ø 200 mm Lagerung vorn Konuskugellager Lagerung hinten Konuskugellager

47-ACCU VARIO Gehäuse Aluminium-Druckguss Schnittbreite 470 mm Schnitthöhen Zentrale Schnitthöheneinstellung 25, 30, 40, 45, 55, 60, 70, 80 mm Führungsholm höhenverstellbar 3-fach Fangsackvolumen 45 Liter Fahrgeschwindigkeit 2,0 – 4,0 km/h Gewicht (ohne Batterien) 33 kg Länge 1570 mm Breite 500 mm Höhe 1030 mm Räder vorn / hinten Ø 180 mm / Ø 200 mm Lagerung vorn Konuskugellager Lagerung hinten Konuskugellager

Schalldruckpegel 43-ACCU VARIO Emissions-Schalldruckpegel am Bedienerplatz; gemessen nach EN60335-2-77 Messunsicherheiten; nach ISO 4871

47-ACCU VARIO Emissions-Schalldruckpegel am Bedienerplatz; gemessen nach EN60335-2-77 Messunsicherheiten; nach ISO 4871

Alle Modelle Schallleistungspegel Garantierter Schallleistungspegel; gemessen nach 2000/14/EG

Schwingungen Schwingungen am Führungsholm; gemessen nach EN 60335-2-77 Messunsicherheiten; nach EN 12096

ZERTIFIZIERUNGSMETHODE /

ZERTIFIZIERUNGSMETHODE /
