BEDIENUNGSANLEITUNG 40CLASSIC SABO

Rasenmäher BETRIEBSANLEITUNG

=== Ende der L iste für Textma rke Zeichnungen ===Pos: 2 /Titelseite/ Länderkürzel Mä her Modul DE/FR /EN/NL/ES/IT spra chneutral @ 27\ mod_13832 11051375_0.docx @ 212260 @ @ 1

Deutsch Originalbetriebsanleitung

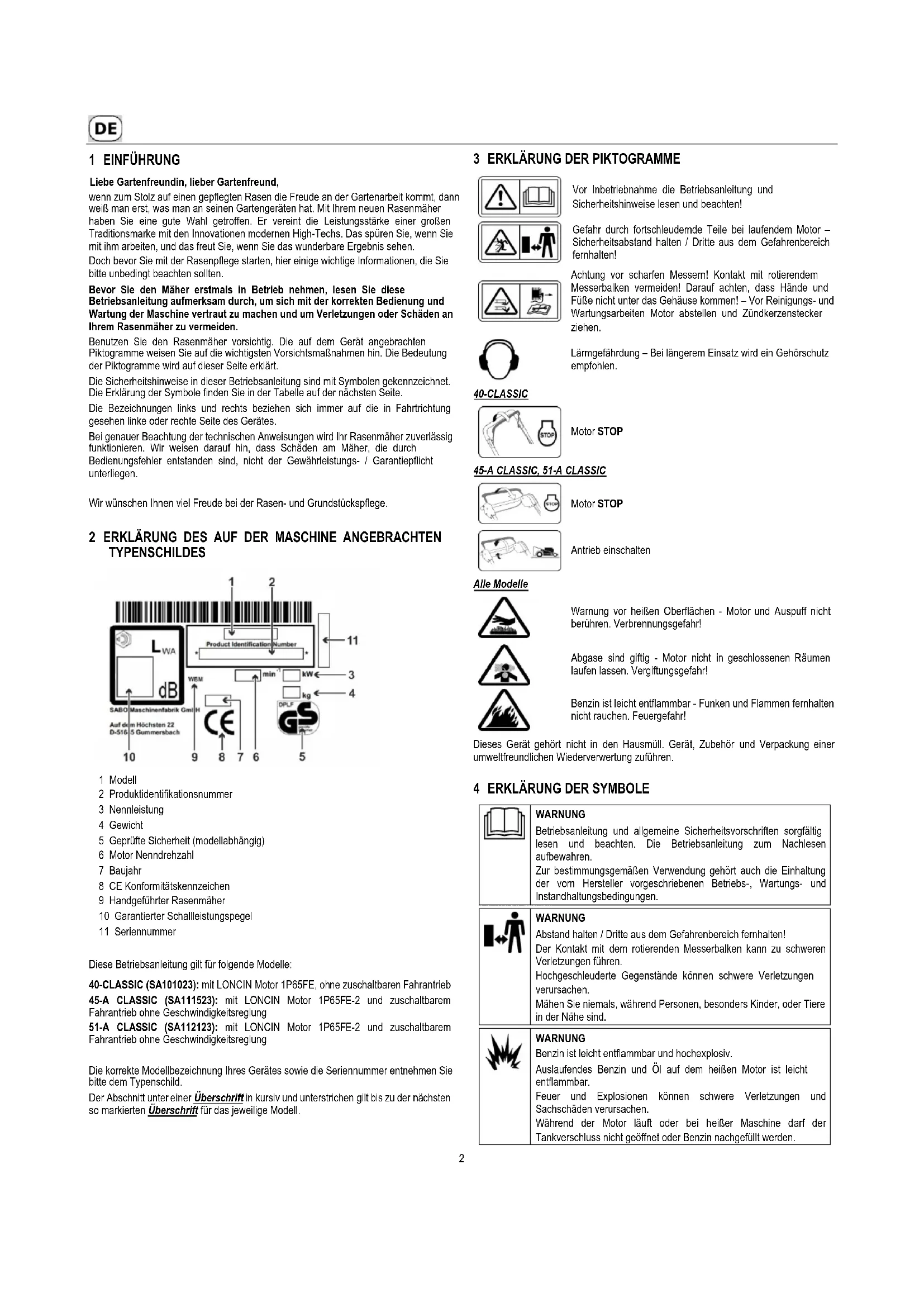

1 EINFÜHRUNG PLiebe Gartenfreundin, lieber Gartenfreund, wenn zum Stolz auf einen gepflegten Rasen die Freude an der Gartenarbeit kommt, dann weiß man erst, was man an seinen Gartengeräten hat. Mit Ihrem neuen Rasenmäher haben Sie eine gute Wahl getroffen. Er vereint die Leistungsstärke einer großen Traditionsmarke mit den Innovationen modernen High-Techs. Das spüren Sie, wenn Sie mit ihm arbeiten, und das freut Sie, wenn Sie das wunderbare Ergebnis sehen. Doch bevor Sie mit der Rasenpflege starten, hier einige wichtige Informationen, die Sie bitte unbedingt beachten sollten. Bevor Sie den Mäher erstmals in Betrieb nehmen, lesen Sie diese Betriebsanleitung aufmerksam durch, um sich mit der korrekten Bedienung und Wartung der Maschine vertraut zu machen und um Verletzungen oder Schäden an Ihrem Rasenmäher zu vermeiden. Benutzen Sie den Rasenmäher vorsichtig. Die auf dem Gerät angebrachten Piktogramme weisen Sie auf die wichtigsten Vorsichtsmaßnahmen hin. Die Bedeutung der Piktogramme wird auf dieser Seite erklärt. Die Sicherheitshinweise in dieser Betriebsanleitung sind mit Symbolen gekennzeichnet. Die Erklärung der Symbole finden Sie in der Tabelle auf der nächsten Seite. Die Bezeichnungen links und rechts beziehen sich immer auf die in Fahrtrichtung gesehen linke oder rechte Seite des Gerätes. Bei genauer Beachtung der technischen Anweisungen wird Ihr Rasenmäher zuverlässig funktionieren. Wir weisen darauf hin, dass Schäden am Mäher, die durch Bedienungsfehler entstanden sind, nicht der Gewährleistungs- / Garantiepflicht unterliegen. Wir wünschen Ihnen viel Freude bei der Rasen- und Grundstückspflege. Pos: 9.5 /Innentei l/Einführung/1 ERK LÄRUNG TYPEN SCHILD @ 0\mo d_111510787 5843_6.docx @ 1 05 @ 1 @ 1 2 ERKLÄRUNG DES AUF DER MASCHINE ANGEBRACHTEN TYPENSCHILDES

1 Modell 2 Produktidentifikationsnummer 3 Nennleistung 4 Gewicht 5 Geprüfte Sicherheit (modellabhängig) 6 Motor Nenndrehzahl 7 Baujahr 8 CE Konformitätskennzeichen 9 Handgeführter Rasenmäher 10 Garantierter Schallleistungspegel 11 Seriennummer

Diese Betriebsanleitung gilt für folgende Modelle: 40-CLASSIC (SA101023): mit LONCIN Motor 1P65FE, ohne zuschaltbaren Fahrantrieb 45-A CLASSIC (SA111523): mit LONCIN Motor 1P65FE-2 und zuschaltbarem Fahrantrieb ohne Geschwindigkeitsreglung 51-A CLASSIC (SA112123): mit LONCIN Motor 1P65FE-2 und zuschaltbarem Fahrantrieb ohne Geschwindigkeitsreglung Die korrekte Modellbezeichnung Ihres Gerätes sowie die Seriennummer entnehmen Sie bitte dem Typenschild. Der Abschnitt unter einer Überschrift in kursiv und unterstrichen gilt bis zu der nächsten so markierten Überschrift für das jeweilige Modell. Pos: 10.2 /Innente il/Erklärung de r Piktogramme/1 ERK LÄRUNG D ER PIKTOGRAMM E @ 25\mod_13 77157129190_6.d ocx @ 186921 @ 1 @ 1

3 ERKLÄRUNG DER PIKTOGRAMME

Vor Inbetriebnahme die Betriebsanleitung und Sicherheitshinweise lesen und beachten!

Gefahr durch fortschleudernde Teile bei laufendem Motor – Sicherheitsabstand halten / Dritte aus dem Gefahrenbereich fernhalten!

Achtung vor scharfen Messern! Kontakt mit rotierendem Messerbalken vermeiden! Darauf achten, dass Hände und Füße nicht unter das Gehäuse kommen! – Vor Reinigungs- und Wartungsarbeiten Motor abstellen und Zündkerzenstecker ziehen.

Lärmgefährdung – Bei längerem Einsatz wird ein Gehörschutz empfohlen.

Antrieb einschalten Pos: 10 Alle Modelle

Warnung vor heißen Oberflächen - Motor und Auspuff nicht berühren. Verbrennungsgefahr!

Abgase sind giftig - Motor nicht in geschlossenen Räumen laufen lassen. Vergiftungsgefahr!

Benzin ist leicht entflammbar - Funken und Flammen fernhalten, nicht rauchen. Feuergefahr!

Dieses Gerät gehört nicht in den Hausmüll. Gerät, Zubehör und Verpackung einer umweltfreundlichen Wiederverwertung zuführen. Pos: 11.2 /Innente il/Erklärung de r Symbole/1 ERKL ÄRUNG DER SYMBOLE @ 0\mo d_11151139309 84_6.docx @ 113 @ 1 @ 1

4 ERKLÄRUNG DER SYMBOLE

WARNUNG Betriebsanleitung und allgemeine Sicherheitsvorschriften sorgfältig lesen und beachten. Die Betriebsanleitung zum Nachlesen aufbewahren. Zur bestimmungsgemäßen Verwendung gehört auch die Einhaltung der vom Hersteller vorgeschriebenen Betriebs-, Wartungs- und Instandhaltungsbedingungen.

WARNUNG Abstand halten / Dritte aus dem Gefahrenbereich fernhalten! Der Kontakt mit dem rotierenden Messerbalken kann zu schweren Verletzungen führen. Hochgeschleuderte Gegenstände können schwere Verletzungen verursachen. Mähen Sie niemals, während Personen, besonders Kinder, oder Tiere in der Nähe sind.

WARNUNG Benzin ist leicht entflammbar und hochexplosiv. Auslaufendes Benzin und Öl auf dem heißen Motor ist leicht entflammbar. Feuer und Explosionen können schwere Verletzungen und Sachschäden verursachen. Während der Motor läuft oder bei heißer Maschine darf der Tankverschluss nicht geöffnet oder Benzin nachgefüllt werden.3 Bei laufendem Motor muss der Ölmess-Stab immer fest eingeschraubt sein.

WARNUNG Benzin ist leicht entflammbar und hochexplosiv. Feuer und Explosionen können schwere Verletzungen und Sachschäden verursachen. Rauchen und offenes Feuer sind beim Tanken verboten

WARNUNG Achtung vor scharfen Messern! Der Kontakt mit dem rotierenden Messerbalken kann zu schweren Fußverletzungen führen. Den Motor nur hinter dem Mäher stehend starten. Darauf achten, dass die Füße nicht unter das Gehäuse kommen.

WARNUNG Achtung vor scharfen Messern! Der Kontakt mit dem rotierenden Messerbalken kann zu schweren Hand- und Fußverletzungen führen. Bei laufendem Motor/Messer den durch die Länge des Führungsholmes gegebenen Sicherheitsabstand einhalten. Darauf achten, dass Hände und Füße nicht unter das Gehäuse kommen.

WARNUNG Hochgeschleuderte Gegenstände können schwere Verletzungen verursachen. Vor dem Mähen insbesondere bei Laub bedeckten Flächen alle Steine, Stöcke, Drähte, Spielzeug und andere Fremdkörper von dem Rasen entfernen. Das Gerät niemals mit beschädigten oder fehlenden Schutzeinrichtungen benutzen. Fehlende oder beschädigte Sicherheits- und Schutzeinrichtungen gefährden Ihre Sicherheit und die Sicherheit anderer Personen. Vor der ersten Inbetriebnahme die Befestigung der Messerschraube prüfen, danach den Messerbalken vor jedem Mähen auf festen Sitz, Verschleiß und Schäden untersuchen. Ein abgenutztes oder beschädigtes Messer von einer autorisierten Fachwerkstatt austauschen lassen. Die Messerschraube von einer autorisierten Fachwerkstatt festziehen lassen. Vor dem Starten des Motors prüfen, ob die Werkzeuge entfernt sind.

VORSICHT Auspuff und Motor erreichen im Betrieb sehr hohe Temperaturen. Verbrennungsgefahr! Vor Wartungs- und Reinigungsarbeiten die Maschine mindestens 15 Minuten abkühlen lassen. Das Gerät niemals mit beschädigten oder fehlenden Auspuffschutzgitter benutzen.

Pos: 11.11 /Innen teil/Erklärung de r Symbole/Stro mführende Leitunge n Mäher @ 57 \mod_1563437 082414_6.docx @ 601278 @ @ 1

WARNUNG Elektrischer Stromschlag kann zu schweren Verletzungen führen. Fahren Sie niemals mit eingeschaltetem Schneidwerkzeug über stromführende Leitungen. Überprüfen Sie das Gelände vor und während des Mähens auf stromführende Leitungen und entfernen Sie diese, wenn möglich. Bei Beschädigung einer stromführenden Leitung das Gerät ausschalten und die Leitung vom Versorgungsnetz trennen.

VORSICHT Wenn bei Arbeiten am Gerät der Zündkerzenstecker und der Zündschlüssel, wenn vorhanden, nicht abgezogen werden, könnte der Motor gestartet werden und schwere Verletzungen die Folge sein. Vor Wartungs- und Reparaturarbeiten Motor abstellen, Zündkerzenstecker abziehen und Zündschlüssel, wenn vorhanden, entfernen. Kerzenstecker niemals bei laufendem Motor abziehen. Gefährdung: Elektrischer Schlag! Für entsprechende Reinigungs- oder Wartungshinweise in der Betriebsanleitung nachschlagen. Ungenügende Wartung Ihres Gerätes führt zu sicherheitsrelevanten Mängeln.

WARNUNG Der Kontakt mit dem rotierenden Messerbalken kann zu schweren Hand- und Fußverletzungen führen. Hochgeschleuderte Gegenstände können schwere Verletzungen verursachen.

Den Motor abstellen und warten bis das Schneidwerkzeug stillsteht, Zündschlüssel, wenn vorhanden, abziehen: – wenn der Mäher angehoben oder gekippt werden muss, z.B. zum Transport; – beim Fahren außerhalb des Rasens auf Wegen oder Straßen; – wenn die Maschine für kurze Zeit unbeaufsichtigt bleibt; – bevor die Schnitthöhe eingestellt wird; – bevor der Grasfangsack abgenommen wird; – bevor der Mulchstopfen entfernt wird; – vor dem Nachtanken. Nur bei kaltem Motor nachtanken.

Pos: 11.14 /Innen teil/Erklärung de r Symbole/Han dschuhe Mähe r @ 53\mod_1513 000073671_6.docx @ 577202 @ @ 1

VORSICHT Der Kontakt mit den scharfen Kanten des Messerbalkens und anderen scharfen Kanten des Geräts kann zu Verletzungen führen. Bei Wartungs- und Reinigungsarbeiten immer Schutzhandschuhe tragen.

Pos: 11.15 /Innen teil/Erklärung de r Symbole/Ge hörschutz Mäher @ 5 4\mod_1517 491490990_6.docx @ 582868 @ @ 1

VORSICHT Lärmgefährdung – Bei längerem Einsatz wird ein Gehörschutz empfohlen.

Pos: 12.2 /Innente il/Bestimmung sgemäßer Geb rauch/1 BESTIMMUN GSGEMÄSSER GEBRAUCH @ 0\ mod_1115117 930656_6.docx @ 137 @ 1 @ 1

5 BESTIMMUNGSGEMÄSSER GEBRAUCH

Pos: 12.3 /Innente il/Bestimmung sgemäßer Geb rauch/Bestimmungsgemä ßer Gebra uch SABO+JD Mähe rText @ 23\ mod_13679929619 54_6.docx @ 173059 @ @ 1

• Das Gerät ist ausschließlich zum Mähen von Gras- und Rasenflächen im Rahmen der Garten- und Landschaftspflege bestimmt ("Bestimmungsgemäßer Gebrauch"). Jeder darüber hinausgehende Einsatz gilt als nicht bestimmungsgemäß; für hieraus resultierende Schäden haftet der Hersteller nicht; das Risiko hierfür trägt allein der Benutzer. Zur bestimmungsgemäßen Verwendung gehört auch die Einhaltung der vom Hersteller vorgeschriebenen Betriebs-, Wartungs- und Instandhaltungsbedingungen.

• Beim Einsatz in öffentlichen Anlagen, Parks, Sportstätten, an Straßen und in land- und forstwirtschaftlichen Betrieben ist besondere Vorsicht erforderlich.

• Nicht eingesetzt werden darf der Mäher insbesondere zum Trimmen von Büschen, Hecken und Sträuchern, zum Schneiden von Rankgewächsen oder Bewuchs auf Dächern und in Balkonkästen, zum Absaugen und/oder Fortblasen auf Gehwegen.

• Nicht zulässig ist die Verwendung jeglicher vom Hersteller nicht freigegebener Zusatz- und Anbaugeräte. Bei Verwendung derartiger Zusatz- und Anbaugeräte erlöschen die CE-Konformität und der Garantieanspruch. Eigenmächtige Veränderungen an diesem Rasenmäher schließen eine Haftung des Herstellers für daraus resultierende Schäden aus. Pos: 13.1 /---------- 1 Leerzeile ---------- @ 0\mod_111461 1787140_6.do cx @ 41 @ @ 1 Pos: 13.2 /Innente il/Sicherheitsvo rschriften/1 AL LGEMEINE SICHERH EITSVORSCHRIF TEN FÜR DEN H ANDGEFÜHRTEN S ICHELRASENMÄ HER (BENZ IN) @ 0\mod_11 15120623203_6.d ocx @ 151 @ 1 @ 1

6 ALLGEMEINE SICHERHEITSVORSCHRIFTEN FÜR DEN

Lesen Sie zu Ihrem Schutz und zur Gewährleistung der Funktion die Betriebsanleitung sorgfältig. Machen Sie sich mit den Bedienelementen und dem richtigen Gebrauch der Maschine vertraut. Die Betriebsanleitung zum Nachlesen aufbewahren.

• Denken Sie daran, dass der Maschinenführer oder der Benutzer für Unfälle mit anderen Personen oder deren Eigentum verantwortlich ist.

• Diese Betriebsanleitung gehört zur Maschine und muss im Fall eines Weiterverkaufs dem Käufer des Gerätes ausgehändigt werden.

• Erlauben Sie niemals Kindern und Personen unter 16 Jahren sowie anderen Personen, welche die Betriebsanleitung nicht kennen, die Maschine zu benutzen. Örtliche Bestimmungen können das Mindestalter des Benutzers festlegen.

• Erklären Sie jedem, der mit dem Gerät arbeiten soll, die möglichen Gefahrenmomente und wie Unfälle zu vermeiden sind. Dieses Gerät darf nur von Personen genutzt, gewartet und instand gesetzt werden, die hiermit vertraut und über die Gefahren unterrichtet sind.

• Dieses Gerät ist nicht dafür bestimmt, von Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden, es sei denn, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt und erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist. Diese Aufsichts-Person muss im Vorfeld entscheiden, ob die Person mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten für diese Tätigkeit geeignet ist.

Mähen Sie niemals, während Personen, besonders Kinder, oder Tiere in der Nähe sind.4

• Bewahren Sie Ihre Maschine sicher auf! Unbenutzte Geräte sollten in trockenem, verschlossenem Raum und für Kinder nicht erreichbar, aufbewahrt werden. Pos: 13.5 /Innente il/Sicherheitsvo rschriften/Siche rheits- und Sc hutzeinrichtunge n ... dürfen nicht ma nipuliert oder deaktiviert werde n! @ 37\mod_ 1436183591391_ 6.docx @ 398670 @ @ 1

• Sicherheits- und Schutzeinrichtungen der Maschine dürfen nicht manipuliert oder deaktiviert werden! Pos: 13.6 /Innente il/Sicherheitsvo rschriften/Kabe lverlegung darf n icht manipulie rt werden! @ 58\ mod_15671487499 34_6.docx @ 604598 @ @ 1

• Die Kabelverlegung darf nicht manipuliert werden, z.B. durch Entfernen von Kabelklemmen oder Anbringen zusätzlicher Kabelbinder! Die Kabel müssen so an der Außenseite des Holms anliegen, dass sie beim Umklappen des Holms weder gequetscht noch überstreckt werden. Ein beschädigtes Kabel kann zu einem technischen Defekt des Gerätes führen. Pos: 13.7.1 /Innen teil/Sicherheitsvo rschriften/ Vorbereitende Maßna hmen/1.1 Vo rbereitende Maßnahme n @ 0\mod_1 115122597734_ 6.docx @ 157 @ 2 @ 1 Vorbereitende Maßnahmen Pos: 13.7.2 /Innen teil/Sicherheitsvo rschriften/ Vorbereitende Maßna hmen/Während de s Mähens ... Si cherheitsschuhe ... Brille... Mähe r @ 56\mod_ 1562237854545_ 6.docx @ 600052 @ @ 1

• Während des Mähens sind immer festes, geschlossenes, rutschfestes Schuhwerk oder Sicherheitsschuhe und lange Hosen zu tragen. Vermeiden Sie das Tragen loser Kleidung oder Kleidung mit hängenden Schnüren oder Gürteln. Mähen Sie nicht barfüßig oder in Sandalen. Zum Schutz der Augen tragen Sie eine Sicherheitsbrille. Pos: 13.7.3 /Innen teil/Sicherheitsvo rschriften/ Vorbereitende Maßna hmen/Laute Ge räusche @ 24\ mod_13764828226 68_6.docx @ 179 808 @ @ 1

• Laute Geräusche können zu Hörschäden führen. Gehörschutz tragen. Pos: 13.7.4 /Innen teil/Sicherhe itsvorschriften/ Vorbereitende Maßna hmen/Vor dem Mähe n...Fremdkö rper entfernen Mähe r Heckauswurf+ Seitenauswurf @ 2 4\mod_1 376486280640_ 6.docx @ 180352 @ @ 1

Überprüfen Sie vor und während des Mähens vollständig das Gelände, auf dem das Gerät eingesetzt wird, und entfernen Sie alle Steine, Stöcke, Drähte, Spielzeug und andere Fremdkörper, die erfasst und weggeschleudert werden können.

Pos: 13.7.5 /Innen teil/Sicherheitsvo rschriften/ Vorbereitende Maßna hmen/Vor dem Mähe n...stromführen de Leitungen @ 56\mod_15 62935567795_6.d ocx @ 600782 @ @ 1

Überprüfen Sie das Gelände vor und während des Mähens auf stromführende Leitungen und entfernen Sie diese, wenn möglich. Fahren Sie niemals mit eingeschaltetem Schneidwerkzeug über stromführende Leitungen. Gefährdung: Elektrischer Schlag! Bei Beschädigung einer stromführenden Leitung das Gerät ausschalten und die Leitung vom Versorgungsnetz trennen.

Pos: 13.7.6 /Innen teil/Sicherheitsvo rschriften/ Vorbereitende Maßna hmen/Einsatz Mä her/Vertikutiere r bei Mähroboter, Arbeitsfläche @ 4 1\mod_1447 053549539_6.docx @ 428337 @ @ 1

Wenn Sie zur Rasenpflege auch einen Mähroboter einsetzen, sind folgende Sicherheitshinweise im Hinblick auf die Arbeitsfläche des Mähroboters zu beachten: – vor dem Arbeiten auf diesen Flächen (mähen, vertikutieren, usw.) ist immer der Bereich des Begrenzungskabels zu prüfen. – sind die Kabel in der Erde verlegt, müssen sie überprüft werden, es dürfen keine Kabel zu sehen sein, besondere Vorsicht ist bei der Ladestation geboten. – sind die Begrenzungskabel oberirdisch verlegt, so sollten diese direkt auf dem Untergrund gespannt verlaufen und nicht schlaff im Gras herumliegen. Die Kabel müssen ausreichend durch Begrenzungsnägel fixiert sein, siehe Bedienungsanleitung. – die Begrenzungsnägel dürfen nicht hervorstehen, ansonsten müssen die Nägel nachgedrückt werden. – herumliegende Kabelreste vor dem Mähen entfernen. Bei den oben beschriebenen Zuständen besteht die Gefahr, dass das Kabel vom Arbeitswerkzeug eingezogen und aufgewickelt wird, das kann zu erheblichen Verletzungen führen.

Pos: 13.7.7 /Innen teil/Sicherheitsvo rschriften/ Vorbereitende Maßna hmen/Herunte rhängende Zweige .. . den Benutze r verletzen Mähe r (ohne Kabel) @ 3\mod_11586 70313529_6.docx @ 20042 @ @ 1

• Herunterhängende Zweige und ähnliche Hindernisse können den Benutzer verletzen oder das Mähen behindern. Vor dem Mähen auf mögliche Hindernisse wie z. B. herunterhängende Zweige achten und diese zurückschneiden oder entfernen. Pos: 13.7.8 /Innen teil/Sicherheitsvo rschriften/ Vorbereitende Maßna hmen/WARNUNG Benzin @ 3\ mod_11586705436 82_6.docx @ 20062 @ @ 1 WARNUNG

– Benzin ist leicht entflammbar und hochexplosiv. Feuer und Explosionen können schwere Verletzungen und Sachschäden verursachen. – Benzin nur in einem zugelassenen Behälter und für Kinder unzugänglich aufbewahren. – Behälter nicht im Fahrzeug, auf einer Ladefläche oder einem Anhänger mit Kunststoffauskleidung befüllen. Behälter vor dem Auffüllen mit Kraftstoff nicht in der Nähe des Fahrzeugs und stets auf dem Boden abstellen. – Nur im Freien und bei kaltem Motor auftanken. Rauchen und offenes Feuer sind beim Tanken verboten. – Mit Kraftstoff angetriebene Geräte, welche sich auf einer Ladefläche oder einem Anhänger befinden, nicht von der Zapfsäule aus betanken, sondern mit einem tragbaren Kraftstoffbehälter auftanken. – Benzin ist vor dem Starten des Motors einzufüllen. – Während der Motor läuft oder bei heißer Maschine darf der Tankverschluss nicht geöffnet oder Benzin nachgefüllt werden. – Falls Benzin übergelaufen ist, darf kein Versuch unternommen werden, den Motor zu starten. Stattdessen ist das Gerät von der benzinverschmutzten Fläche zu entfernen, der übergelaufene Kraftstoff am Motor abzuwischen. Jeglicher Zündversuch ist zu vermeiden, bis sich die Benzindämpfe verflüchtigt haben. – Aus Sicherheitsgründen sind Benzintank und Benzinkanister wieder sorgfältig zu verschließen. – Bei Beschädigung sind Benzintank und Tankverschluss auszutauschen.

Pos: 13.7.9 /Innen teil/Sicherheitsvo rschriften/ Vorbereitende Maßna hmen/Vor Gebrau ch ... Sichtkont rolle ... Schneidwe rkzeug Mäher @ 50\mod_147 9216393536_6.do cx @ 538733 @ @ 1

• Vor dem Gebrauch ist immer durch Sichtkontrolle zu prüfen, ob das Schneidwerkzeug, Befestigungsschrauben und die gesamte Schneideinheit abgenutzt oder beschädigt sind. Zur Vermeidung einer Unwucht müssen abgenutzte oder beschädigte Messer und Befestigungsschrauben von einer autorisierten Fachwerkstatt ausgetauscht werden. Pos: 13.7.10 /Inne nteil/Sicherheit svorschriften/ Vorbereitende Maß nahmen/Zustand.. Pik togramme...pr üfen Mäher @ 21 \mod_13515 97142900_6.docx @ 161779 @ @ 1

• Der Zustand der Piktogramme ist bei jedem Einsatz zu prüfen. Abgenutzte oder beschädigte Piktogramme müssen ersetzt werden. Pos: 13.8.1 /Innen teil/Sicherheitsvo rschriften/Han dhabung/1.1 Ha ndhabung @ 0\ mod_11151247 96640_6.docx @ 173 @ 2 @ 1 Handhabung Pos: 13.8.2 /Innen teil/Sicherheitsvo rschriften/Han dhabung/nicht i n explosionsgefä hrdeter Umgebung ... @ 0\mod_ 1115124847859_ 6.docx @ 175 @ @ 1

• Das Gerät darf nicht in explosionsgefährdeter Umgebung betrieben werden. Pos: 13.8.3 /Innen teil/Sicherheitsvo rschriften/Han dhabung/Verb rennungsmotor n icht in geschlossene n Räumen ... @ 0\mod_11151 24962656_6.docx @ 177 @ @ 1

• Der Verbrennungsmotor darf nicht in geschlossenen Räumen laufen, in denen sich gefährliche Abgase sammeln können. Vergiftungsgefahr. Pos: 13.8.4 /Innen teil/Sicherheitsvo rschriften/Han dhabung/Herzsc hrittmacher ... ke ine spannungsfüh rende Motorteile be rühren @ 0\mo d_11151250 72437_6.docx @ 1 79 @ @ 1

• Träger von Herzschrittmachern dürfen bei laufendem Motor keine spannungsführenden Motorteile berühren. Pos: 13.8.5 /Innen teil/Sicherheitsvo rschriften/Han dhabung/Gerät ni cht vor Ansaugö ffnungen ... laufen lassen @ 13\m od_128021330 2862_6.docx @ 1 10001 @ @ 1

• Achtung! Gerät nicht vor Ansaugöffnungen von Raumbelüftungsanlagen laufen lassen. Pos: 13.8.6 /Innen teil/Sicherheitsvo rschriften/Han dhabung/Mähen Sie nicht bei schlec htem Wetter... Blitzschlag @ 24\ mod_13765 63771189_6.docx @ 180652 @ @ 1

• Mähen Sie nicht bei schlechtem Wetter, wenn die Gefahr von Blitzschlag besteht. Pos: 13.8.7 /Innen teil/Sicherhe itsvorschriften/Han dhabung/Kerze nstecker niemals bei laufendem Mo tor abziehen @ 13\ mod_12802 17945532_6.docx @ 110057 @ @ 1

• Kerzenstecker niemals bei laufendem Motor abziehen. Gefährdung: Elektrischer Schlag! Pos: 13.8.8 /Innen teil/Sicherheitsvo rschriften/Han dhabung/Kerze nstecker nur bei ab gekühltem Moto r abziehen @ 5 3\mod_1513001 243580_6.docx @ 577230 @ @ 1

• Kerzenstecker nur bei abgekühltem Motor abziehen. Verbrennungsgefahr! Pos: 13.8.9 /Innen teil/Sicherheitsvo rschriften/Han dhabung/Keine K opfhörer ... Mu sikhören tragen @ 3\mod_1158 671227931_6.docx @ 20072 @ @ 1

• Keine Kopfhörer zum Radio- oder Musikhören tragen. Sicherheit bei der Wartung und beim Betrieb der Maschine erfordert uneingeschränkte Aufmerksamkeit. Pos: 13.8.10 /Inne nteil/Sicherhe itsvorschriften/Ha ndhabung/Tage slicht ... Schritt- Tempo Mäher @ 0\ mod_111512 5237281_6.docx @ 181 @ @ 1

• Mähen Sie nur bei Tageslicht oder bei guter Beleuchtung. Führen Sie die Maschine im Schritt-Tempo. Pos: 13.8.11 /Inne nteil/Sicherheit svorschriften/Ha ndhabung/Fah rgeschwindigkeit an P erson und Gelände anpassen_F ahrantrieb @ 16\mod_1331720 379371_6.docx @ 134167 @ @ 1

• Die Fahrgeschwindigkeit an Person und Gelände anpassen. Erhöhen Sie die Geschwindigkeit langsam, bis Sie Ihre passende Fahrgeschwindigkeit erreicht haben, gegebenenfalls Fahrantrieb ausschalten. Pos: 13.8.12 /Inne nteil/Sicherheit svorschriften/Ha ndhabung/Besonde rs vorsichtig sei n, wenn ... Strä ucher... Sicht beein trächtigen @ 3\mod_115867 1481722_6.docx @ 20082 @ @ 1

• Besonders vorsichtig sein, wenn unübersichtliche Ecken, Sträucher, Bäume oder andere Hindernisse die Sicht beeinträchtigen können. Pos: 13.8.13 /Inne nteil/Sicherheit svorschriften/Ha ndhabung/Nicht zu nahe...Löcher... Gräben...Böschunge n @ 10\mo d_125058221323 1_6.docx @ 8 6692 @ @ 1

• Nicht zu nahe an Löcher, Gräben und Böschungen heranfahren. Die Maschine kann sich plötzlich überschlagen, wenn ein Rad über die Kante eines Grabens oder einer Böschung fährt oder wenn eine Kante plötzlich nachgibt. Pos: 13.8.14 /Inne nteil/Sicherhe itsvorschriften/Ha ndhabung/ Vorsicht beim Mähen.. .unter Spielgeräte n @ 6\mod_11 96340056865_6.do cx @ 41994 @ @ 1

• Vorsicht beim Mähen unter Spielgeräten (z.B. Schaukeln). Das Gerät könnte in unsichere Lage kommen. Es besteht Verletzungsgefahr. Pos: 13.8.15 /Inne nteil/Sicherheit svorschriften/Ha ndhabung/Maschine nicht unter E influss ... Alkoho l ... bedienen. @ 3 \mod_115867 1735923_6.do cx @ 20092 @ @ 1

• Die Maschine nicht bei Krankheit, Müdigkeit oder unter Einfluss von Alkohol, Medikamenten oder Drogen bedienen. Pos: 13.8.16 /Inne nteil/Sicherheit svorschriften/Ha ndhabung/nasses Gras ... @ 0\m od_1115125344 421_6.docx @ 18 3 @ @ 1

• Wenn möglich ist der Einsatz des Gerätes bei nassem Gras zu vermeiden. Es besteht Ausrutschgefahr. Pos: 13.8.17 /Inne nteil/Sicherheit svorschriften/Ha ndhabung/guter Stand an Hängen ... quer zum Hang ...Mäher @ 0\m od_111512545 7843_6.docx @ 1 85 @ @ 1

• Achten Sie immer auf einen guten, sicheren Stand an Hängen. Mähen Sie quer zum Hang, niemals auf- oder abwärts. Seien Sie besonders vorsichtig, wenn Sie die Fahrtrichtung am Hang ändern. Pos: 13.8.18 /Inne nteil/Sicherheit svorschriften/Ha ndhabung/han dgeführte Rasenm äher bis 25° Schräglage @ 38\mod _143998185397 3_6.docx @ 4 09987 @ @ 1

• Mähen Sie nicht an übermäßig steilen Hängen! Das Mähen an Hanglagen birgt grundsätzlich Gefahren. Ihr Rasenmäher ist so leistungsfähig, dass er noch an Hängen mit einer Steigung von bis zu 46% (25° Neigung) mähen kann. Aus Sicherheitsgründen empfehlen wir Ihnen aber dringend, dieses theoretische Leistungspotential nicht auszuschöpfen. Achten Sie immer auf einen sicheren Stand. Grundsätzlich sollten handgeführte Rasenmäher bei Steigungen von mehr als 26% (15° Neigung) nicht eingesetzt werden. Es droht der Verlust der Standfestigkeit. Pos: 13.8.19 /Inne nteil/Sicherheit svorschriften/Ha ndhabung/vorsic htig, beim umkeh ren oder heranz iehen @ 0\mo d_11151257491 09_6.docx @ 189 @ @ 1

• Seien Sie besonders vorsichtig, wenn Sie die Maschine wenden oder das Gerät zu sich heranziehen. Pos: 13.8.20 /Inne nteil/Sicherheit svorschriften/Ha ndhabung/Rückwä rtsgehen verme iden @ 0\mod_1 1151258482 03_6.docx @ 191 @ @ 1

• Bei Rückwärtsbewegungen mit der Maschine besteht Stolpergefahr. Rückwärtsgehen vermeiden. Vermeiden Sie anormale Körperhaltung. Sorgen Sie für sicheren Stand und halten Sie jederzeit das Gleichgewicht. Pos: 13.8.21 /Inne nteil/Sicherheit svorschriften/Ha ndhabung/Siche rheitsabstand e inhalten @ 0\m od_11151259274 53_6.docx @ 193 @ @ 1

• Halten Sie den durch die Länge des Führungsholmes gegebenen Sicherheitsabstand ein. Pos: 13.8.22 /Inne nteil/Sicherheit svorschriften/Ha ndhabung/Abruts chen des Gerätes be im Tragen ve rhindern (mit Ausw urfklappe) @ 5\mod_1184319 263181_6.docx @ 37713 @ @ 1

• Um ein Abrutschen des Gerätes beim Tragen zu verhindern, fassen Sie das Gerät immer an den dafür vorgesehenen Greifvorrichtungen (Holmanbindung, Gehäuse, Holmenden oder Querholm des Führungsholm-Unterteils). Nicht an der Auswurfklappe anfassen! Pos: 13.8.23 /Inne nteil/Sicherheit svorschriften/Ha ndhabung/Beachte n Sie vor Hebe n oder Tragen das Gew icht der Mas chine @ 5\mo d_1184319413 723_6.docx @ 377 26 @ @ 15

• Beachten Sie vor dem Heben oder Tragen das Gewicht der Maschine (siehe Kapitel „Technische Daten“). Das Heben von hohen Gewichten kann zu gesundheitlichen Problemen führen. Pos: 13.8.24 /Inne nteil/Sicherheit svorschriften/Ha ndhabung/bei lauf endem Motor n icht heben ode r tragen @ 0\mo d_11151260417 50_6.docx @ 195 @ @ 1

• Heben oder tragen Sie niemals eine Maschine mit laufendem Motor. Pos: 13.8.25 /Inne nteil/Sicherheit svorschriften/Ha ndhabung/nicht m it beschädigten ode r fehlenden Sicherheits- un d Schutzeinrichtu ngen @ 24\mod_ 1376563986150_ 6.docx @ 180 669 @ @ 1

• Benutzen Sie niemals die Maschine mit beschädigten oder fehlenden Sicherheits- und Schutzeinrichtungen. Fehlende oder beschädigte Sicherheits- und Schutzeinrichtungen gefährden Ihre Sicherheit und die Sicherheit anderer Personen. Pos: 13.8.26 /Inne nteil/Sicherheit svorschriften/Ha ndhabung/Siche rheitseinrichtungen sind: @ 28\m od_1384937465 729_6.docx @ 21 7462 @ @ 1 Sicherheitseinrichtungen sind (siehe Kapitel „Beschreibung der Bauteile“): Pos: 13.8.27 /Inne nteil/Sicherheit svorschriften/Ha ndhabung/Siche rheitseinrichtung – Sicherheit sschaltbügel (1) Be nzinmäher +Tex t DLG @ 30\mod_ 1404215206715 _6.docx @ 233608 @ @ 1

– Sicherheitsschaltbügel Motorstopp (1) Der Rasenmäher ist mit einer Motorstopp-Vorrichtung ausgestattet. Im laufenden Betrieb und im Gefahrenmoment wird durch Loslassen des Bügels Motorstopp der Verbrennungsmotor abgestellt. Der Verbrennungsmotor und das Messer müssen innerhalb von 3 Sekunden zum Stillstand kommen. Der Bügel muss nach dem Loslassen auf jeden Fall wieder in die im Bild „Beschreibung der Bauteile“ gezeigte Position zurückspringen. Sollte dies nicht der Fall sein, ist eine sofortige Überprüfung durch eine autorisierte Fachwerkstatt erforderlich. Verletzungsgefahr! Ist die Nachlaufzeit des Messers größer, das Gerät nicht mehr verwenden und zu einer autorisierten Fachwerkstatt bringen. Messen der Nachlaufzeit Nach dem Starten des Verbrennungsmotors dreht sich das Messer und ein Windgeräusch ist hörbar. Die Nachlaufzeit entspricht der Dauer des Windgeräusches nach dem Abstellen des Verbrennungsmotors, sie kann mit einer Stoppuhr gemessen werden. Die Funktion des Sicherheitsschaltbügels darf in keinem Fall außer Kraft gesetzt werden. Auf die ordnungsgemäße Funktion des Sicherheitsschaltbügels ist zu achten. Wenn das nicht der Fall ist, von einer autorisierten Fachwerkstatt instand setzen lassen.

Pos: 13.8.28 /Inne nteil/Sicherheit svorschriften/Ha ndhabung/Schutzei nrichtungen sind: @ 28\mod_ 1384937914417 _6.docx @ 218434 @ @ 1 Schutzeinrichtungen sind (siehe Kapitel „Beschreibung der Bauteile“): Pos: 13.8.29 /Inne nteil/Sicherheit svorschriften/Ha ndhabung/Schutzei nrichtungen – Gehäuse, Grasfan gsack, Ausw urfklappe (13,12) , Prallschutz 47er _4-stellig @ 65\mo d_159430160 2600_6.docx @ 63 3101 @ @ 1

– Gehäuse, Grasfangsack, Auswurfklappe (10) Diese Schutzeinrichtungen schützen vor Verletzungen durch hoch geschleuderte Gegenstände. Das Gerät darf nicht mit beschädigtem Gehäuse bzw. ohne ordnungsgemäß befestigtem Grasfangsack bzw. Prallschutz oder am Gehäuse anliegender Auswurfklappe betrieben werden.

Pos: 13.8.30 /Inne nteil/Sicherheit svorschriften/Ha ndhabung/Schutzei nrichtungen – Gehäuse @ 6\mod _119615604 4914_6.docx @ 4 1832 @ @ 1

– Gehäuse Diese Schutzeinrichtung schützt vor Verletzungen durch den Kontakt mit dem rotierenden Messerbalken. Das Gerät darf nicht mit beschädigtem Gehäuse betrieben werden. Darauf achten, dass Hände und Füße nicht unter das Gehäuse kommen.

Pos: 13.8.31 /Inne nteil/Sicherheit svorschriften/Ha ndhabung/Schutzei nrichtungen – Abdeckungen de s Riementriebs (1 0,11), Motorabde ckungen (4,5) 47er_4-stellig @ 65\mod_15943 02029174_6.docx @ 633129 @ @ 1

– Motorabdeckungen (4) Diese Schutzeinrichtungen schützen vor Verletzungen durch bewegliche Teile. Das Gerät darf nicht mit beschädigten bzw. ohne ordnungsgemäß befestigte Abdeckungen betrieben werden.

Pos: 13.8.32 /Inne nteil/Sicherheit svorschriften/Ha ndhabung/Schutzei nrichtungen – Auspuffschutzg itter (10,9) 47er_ 4-stellig @ 65\m od_1594302414 516_6.docx @ 63 3157 @ @ 1

– Auspuffschutzgitter (8) Der Motor/Auspuff wird sehr heiß. Das Schutzgitter schützt vor Verbrennungen. Gerät nicht ohne Auspuffschutzgitter benutzen.

Pos: 13.8.33 /Inne nteil/Sicherheit svorschriften/Ha ndhabung/Schutzei nrichtungen ... nicht veränder n @ 0\mod_112 0122936481_6.do cx @ 857 @ @ 1 Die Schutzeinrichtungen dürfen nicht verändert werden. Pos: 13.8.34 /Inne nteil/Sicherheit svorschriften/Ha ndhabung/Grunde instellung de s Motors nicht än dern @ 0\mod_ 1115127339593_ 6.docx @ 209 @ @ 1

• Ändern Sie nicht die Grundeinstellung des Motors oder überdrehen Sie ihn nicht. Pos: 13.8.35 /Inne nteil/Sicherheit svorschriften/Ha ndhabung/Beim Startvorgang Antrieb nicht einschal ten @ 0\mod _111512742825 0_6.docx @ 211 @ @ 1

• Während des Startvorgangs den Antrieb, wenn vorhanden, nicht einschalten. Pos: 13.8.36 /Inne nteil/Sicherheit svorschriften/Ha ndhabung/Inbet riebnahme ... Füße ... Sicherheitsab stand zum Schne idwerkzeug ... @ 0\mod_1115 127548437_6.docx @ 213 @ @ 1

Bei Inbetriebnahme ist darauf zu achten, dass die Füße sich in sicherem Abstand zum Schneidwerkzeug befinden.

Pos: 13.8.37 /Inne nteil/Sicherheit svorschriften/Ha ndhabung/Mas chine nicht hochgek antet werden ... seitlicher Auswu rf ... nicht vor Au swurfkanal ste hen @ 38\mod_1 439902043610_ 6.docx @ 407289 @ @ 1

Beim Starten oder Anlassen des Motors darf die Maschine nicht hoch gekantet werden, sondern ist, falls erforderlich, durch Herunterdrücken des Führungsholmes so schräg zu stellen, dass das Schneidwerkzeug in die vom Benutzer abgewandte Richtung zeigt, jedoch nur so weit, wie es unbedingt erforderlich ist. Bevor das Gerät nicht wieder auf dem Boden steht, müssen sich beide Hände auf dem Holm-Oberteil befinden. Starten Sie nicht den Motor, wenn Personen oder Tiere vor dem Mäher stehen. Bei Geräten mit seitlichem Auswurf starten Sie nicht den Motor, wenn Sie vor dem Auswurfkanal stehen oder sich andere Personen oder Tiere im Auswurfbereich befinden.

Pos: 13.8.38 /Inne nteil/Sicherheit svorschriften/Ha ndhabung/Hän de oder Füße nic ht in die Nähe von d rehenden Teile n Mäher (Heck+Sei te) @ 0\mod_ 1115128631906 _6.docx @ 217 @ @ 1

Führen Sie niemals Hände oder Füße in die Nähe oder unter sich drehende Teile. Achten Sie darauf, dass Hände und Füße nicht unter das Gehäuse kommen. Bei Geräten mit seitlichem Auswurf halten Sie sich immer entfernt von der Auswurföffnung.

Pos: 13.8.39 /Inne nteil/Sicherheit svorschriften/Ha ndhabung/Ker zenstecker abziehen, Zündschlüssel ab ziehen (wenn v orhanden) Mähe r @ 42\mod_14 60539796321_6. docx @ 434217 @ @ 1

Stellen Sie den Motor ab durch Loslassen des Bügels Motorstopp, ziehen Sie den Kerzenstecker ab, vergewissern Sie sich, dass alle bewegten Teile vollkommen still stehen und der Zündschlüssel, wenn vorhanden, gezogen ist: – wenn die Maschine verlassen wird; – bevor Sie die Maschine überprüfen, reinigen oder Arbeiten an ihr durchführen; – bevor Sie Blockierungen lösen oder Verstopfungen im Auswurfkanal beseitigen; – wenn ein Fremdkörper getroffen wurde. – wenn die Maschine ungewöhnlich zu vibrieren beginnt.

Pos: 13.8.40 /Inne nteil/Sicherheit svorschriften/Ha ndhabung/Frem dkörper: durch Fach händler prüfen la ssen @ 0\m od_11151296959 21_6.docx @ 223 @ @ 1

• Wenn ein Fremdkörper getroffen wurde und bei Blockierungen der Maschine, z. B. durch Auffahren auf ein Hindernis, muss durch eine autorisierte Fachwerkstatt geprüft werden, ob Teile des Gerätes beschädigt oder verformt wurden. Auch die möglicherweise notwendigen Reparaturen immer von einer autorisierten Fachwerkstatt ausführen lassen. Pos: 13.8.41 /Inne nteil/Sicherheit svorschriften/Ha ndhabung/starke Vibration: dur ch Fachhändler übe rprüfen @ 24\ mod_1376572 097176_6.docx @ 182607 @ @ 1

• Falls die Maschine anfängt, ungewöhnlich stark zu vibrieren oder ungewöhnliche Geräusche zu machen, ist eine sofortige Überprüfung durch eine autorisierte Fachwerkstatt erforderlich. Hohe Vibrationen auf Ihre Hände können zu Gesundheitsschäden führen. Beim Auftreten von starken Vibrationen wenden Sie sich sofort an eine autorisierte Fachwerkstatt. Pos: 13.8.42 /Inne nteil/Sicherheit svorschriften/Ha ndhabung/ Bedienungsanleitung ... Geräuschpegel . .. Schwingunge n ... Höchstwe rte @ 28\mod_1 386060456110_ 6.docx @ 220091 @ @ 1

• WARNUNG Die in dieser Bedienungsanleitung angegebenen Geräuschpegel und Schwingungen sind die bei der Benutzung der Maschine entstehenden Höchstwerte. Die Verwendung von unausgewuchteten Schneidwerkzeugen, zu hohe Fahrgeschwindigkeit und mangelhafte Wartung haben erheblichen Einfluss auf Geräuschemissionen und Schwingungen. Deshalb müssen vorbeugende Maßnahmen ergriffen werden, um mögliche Schäden durch hohe Geräuschpegel oder Schwingungsbeanspruchungen zu vermeiden. Achten Sie darauf, die Maschine gut zu warten, Gehörschutz zu tragen und während der Arbeit Pausen einzulegen. Die in dieser Bedienungsanleitung aufgeführten Wartungsarbeiten einhalten und das Gerät regelmäßig von einer autorisierten Fachwerkstatt prüfen und warten lassen. Pos: 13.8.43 /Inne nteil/Sicherheit svorschriften/Ha ndhabung/Moto r abstellen wenn ... Benzinmäher, M ulcher, Heckauswu rf, Zündschl üssel (wenn vor handen) @ 42\mo d_1460544294 067_6.docx @ 435 617 @ @ 1

Stellen Sie den Motor ab durch Loslassen des Bügels Motorstopp, vergewissern Sie sich, dass alle bewegten Teile vollkommen still stehen und der Zündschlüssel, wenn vorhanden, abgezogen ist, – wenn Sie den Mäher anheben oder kippen müssen, z. B. zum Transport; – wenn Sie die Maschine zur Mähfläche hin- und wieder wegtransportieren – beim Fahren außerhalb des Rasens; – wenn Sie die Maschine für kurze Zeit verlassen; – wenn Sie die Schnitthöhe verstellen wollen; – bevor Sie den Grasfangsack abnehmen; – bevor Sie den Mulchstopfen entfernen; – bevor Sie nachtanken. Nur bei kaltem Motor nachtanken!

Pos: 13.8.44 /Inne nteil/Sicherheit svorschriften/Ha ndhabung/Benz inabsperrhahn sch ließen Mäher @ 0\mod_11151 30120093_6.docx @ 229 @ @ 1

• Falls der Motor einen Benzinabsperrhahn besitzt, ist dieser nach dem Mähen zu schließen. Pos: 13.9.1 /Innen teil/Sicherheitsvo rschriften/Wa rtung und Lage rung/1.1 Wartung und Lagerung @ 0\mod_1115184 259875_6.docx @ 243 @ 2 @ 1 Wartung und Lagerung Pos: 13.9.2 /Innen teil/Sicherheitsvo rschriften/Wa rtung und Lage rung/Ungenügende Wa rtung ..... si cherheitsreleva nten Mängeln. @ 25\mod_1377160 559113_6.docx @ 186917 @ @ 1

• Ungenügende Wartung Ihres Gerätes führt zu sicherheitsrelevanten Mängeln. Pos: 13.9.3 /Innen teil/Sicherheitsvo rschriften/Wa rtung und Lage rung/Schraubverbi ndungen fest ... sicherer Arbeitszustan d ... @ 0\mo d_111518435 2828_6.docx @ 24 5 @ @ 1

• Sorgen Sie dafür, dass alle Schraubverbindungen fest angezogen sind und das Gerät in einem sicheren Arbeitszustand ist.

Das Öffnen der Auswurfklappe und Abnehmen des Grasfangsacks oder Entfernen des Mulchstopfens darf nur bei ausgeschaltetem Motor erfolgen.

Bewahren Sie niemals die Maschine mit Benzin im Tank innerhalb eines Gebäudes auf, in dem möglicherweise Benzindämpfe mit offenem Feuer oder Funken in Berührung kommen oder sich entzünden könnten.6

Auspuff und Motor erreichen im Betrieb sehr hohe Temperaturen. Vor Wartungs- und Reinigungsarbeiten die Maschine mindestens 15 Minuten abkühlen lassen.

• Um Brandgefahr zu vermeiden, halten Sie Motor, Schalldämpfer (Auspuff) und Kraftstofftank frei von Gras, Blättern oder austretendem Öl (Fett). Beim Hochkippen oder auf die Seite legen darauf achten, dass kein Öl oder Benzin austritt. Feuergefahr! Lassen Sie den Motor abkühlen, bevor Sie die Maschine in geschlossenen Räumen abstellen. Die Maschine nicht in der Nähe von offenen Flammen oder Feuerquellen wie z. B. Boilern oder Heizungen lagern. Pos: 13.9.8 /Innen teil/Sicherheitsvo rschriften/Wa rtung und Lage rung/Steinflug, Gra sfangeinrichtung p rüfen Mäher @ 1 9\mod_1346 241978491_6.docx @ 148301 @ @ 1

Prüfen Sie vor jedem Mähen die Grasfangeinrichtung auf Verschleiß oder Verlust der Funktionsfähigkeit.

Pos: 13.9.9 /Innen teil/Sicherheitsvo rschriften/Wa rtung und Lage rung/vor jedem Mähen ...Zustand ...Me sser(kupplung) prüfen Mähe r Benzinmäher @ 19\mod_134630 9092301_6.do cx @ 151644 @ @ 1

Prüfen Sie vor jedem Mähen den Zustand und festen Sitz des Messers. Die Messerbefestigungsschraube muss immer von einer autorisierten Fachwerkstatt angezogen werden. Wenn die Messerschraube zu fest oder zu locker angezogen wird, können Messerkupplung und Messerbalken beschädigt werden oder sich lösen, was zu schweren Verletzungen führen kann. Ein abgenutztes oder beschädigtes Messer muss unbedingt ersetzt werden.

Pos: 13.9.10 /Inne nteil/Sicherheit svorschriften/Wa rtung und Lagerun g/Auswechseln, Na chschleifen .. . Auswuchten ...Mes ser(kupplun g) Benzinmäher ne u @ 10\mod_12 5058361710 6_6.docx @ 8670 9 @ @ 1

Das Auswechseln, Nachschleifen und Auswuchten des Messers muss von einer autorisierten Fachwerkstatt durchgeführt werden. Durch eine falsch zusammengebaute Messerkupplung kann der Messerbalken sich lösen, was zu schweren Verletzungen führen kann. Ein unsachgemäß geschliffenes und nicht ausgewuchtetes Messer kann starke Vibrationen verursachen und den Rasenmäher beschädigen.

Pos: 13.9.11 /Inne nteil/Sicherheit svorschriften/Wa rtung und Lagerun g/Beschädigte Tei le ersetzen @ 0\mod_1115 186070093_6.docx @ 261 @ @ 1

• Ersetzen Sie aus Sicherheitsgründen abgenutzte oder beschädigte Teile. Pos: 13.9.12 /Inne nteil/Sicherheit svorschriften/Wa rtung und Lagerun g/Schutzhandsch uhe tragen @ 0\mod_1115 186195468_6.docx @ 263 @ @ 1

Bei Wartungs- und Reinigungsarbeiten sind immer Schutzhandschuhe zu tragen.

Pos: 13.9.13 /Inne nteil/Sicherheit svorschriften/Wa rtung und Lage rung/Betriebsstoffe - Schutzausr üstung/Datenblä tter (Motoröl+Kra ftstoff) @ 64\mod_ 1579858529 841_6.docx @ 625 402 @ @ 1

• Beim Umgang mit Betriebsstoffen, wie Motoröl und Kraftstoff, ist eine geeignete Schutzausrüstung (z.B. geeignete Schutzhandschuhe) zu tragen. Es sind die Datenblätter der Betriebsstoffe zu beachten. Pos: 13.9.14 /Inne nteil/Sicherheit svorschriften/Wa rtung und Lagerun g/Zündkerzens tecker abziehen M äher @ 25\mod _137716077 0344_6.docx @ 18 7054 @ @ 1

Wartungs- und Reinigungsarbeiten sind nur bei ausgeschaltetem Motor und abgezogenem Zündkerzenstecker auf ebenen Flächen durchzuführen. Eine regelmäßige Wartung ist unentbehrlich für die Sicherheit und Einhaltung der Leistungsfähigkeit.

Pos: 13.9.15 /Inne nteil/Sicherheit svorschriften/Wa rtung und Lage rung/Kerzenstecke r niemals bei laufe ndem Motor ab ziehen @ 13\mod _128021905 6956_6.docx @ 1 10073 @ @ 1

• Kerzenstecker niemals bei laufendem Motor abziehen! Gefährdung: Elektrischer Schlag. Pos: 13.9.16 /Inne nteil/Sicherheit svorschriften/Ha ndhabung/Ker zenstecker nur be i abgekühltem Moto r abziehen @ 53 \mod_151300 1243580_6.do cx @ 577230 @ @ 1

• Kerzenstecker nur bei abgekühltem Motor abziehen. Verbrennungsgefahr! Pos: 13.9.17 /Inne nteil/Sicherheit svorschriften/Wa rtung und Lage rung/Auf festen Sitz des Zündke rzensteckers achten @ 53\mod_151 3003523258_6.do cx @ 57725 8 @ @ 1

• Auf festen Sitz des Zündkerzensteckers achten! Gefährdung: Elektrischer Schlag. Pos: 13.9.18 /Inne nteil/Sicherheit svorschriften/Wa rtung und Lage rung/Tank nur im F reien entleeren @ 0\mod_111 5186486750_6.docx @ 267 @ @ 1

• Falls der Tank zu entleeren ist, sollte dies im Freien und bei kaltem Motor erfolgen. Darauf achten, dass kein Kraftstoff verschüttet wird. Pos: 13.9.19 /Inne nteil/Sicherheit svorschriften/Wa rtung und Lage rung/Nur Originaler satzteile verwe nden SABO+JD @ 2 6\mod_13771 68488208_6.do cx @ 187531 @ @ 1 Aus Garantie-/ Gewährleistungs- und Sicherheitsgründen dürfen nur Originalersatzteile verwendet werden. Nicht gleichwertige Ersatzteile können die Maschine beschädigen und Ihre Sicherheit gefährden.

7 BESCHREIBUNG DER BAUTEILE

1 Sicherheitsschaltbügel Motorstopp 2 Antriebsschaltbügel (modellabhängig) 3 Tankverschluss 4 Motorabdeckung 5 Schnitthöheneinstellung 6 Luftfilter 7 Zündkerze 8 Auspuffschutzgitter 9 Öleinfüllstutzen mit Ölmess-Stab 10 Auswurfklappe 11 Starterseil-Griff 8 VORBEREITENDE ARBEITEN Zur Montage des Mähers befinden sich folgende Einzelteile in der Verpackung:

• Mäher mit vormontiertem Führungsholm

• Fangtuch, Fangsackgestell

• Werkzeugbeutel mit folgendem Inhalt: – Betriebsanleitung mit Konformitätserklärung – Garantiebedingungen (modellabhängig) – diverse Befestigungsteile. Sollte wider Erwarten ein Teil fehlen, setzen Sie sich bitte mit Ihrem Fachhändler in Verbindung. ACHTUNG Vor Montage des Holms und des Starterseilhalters und beim Aufklappen des Holms immer den Zündkerzenstecker abziehen! Nach erfolgter Montage, spätestens vor dem Starten des Motors den Zündkerzenstecker wieder aufdrücken! Pos: 15.5 /Innente il/Vorbereitende Arbeiten/1.1 Füh rungsholm hoc hstellen (Abbildung A1 + B1 + V4 + E1) @ 44\mod_14696 06603419_6.docx @ 508954 @ 2 @ 1 Führungsholm hochstellen (Abbildung A1 + B1 + E1 ) WICHTIG Darauf achten, dass die Bowdenzüge beim Hochheben der Führungsholme nicht geknickt oder eingeklemmt werden! WICHTIG Darauf achten, dass die Kabel beim Auseinander- und Zusammenklappen der Führungsholme nicht eingeklemmt, gequetscht, verdreht oder überstreckt werden! Die Kabel stets an der Außenseite der Holmverbindung führen. Ein beschädigtes Kabel kann zu einem technischen Defekt des Gerätes führen. Den Z-förmig zusammengeklappten Führungsholm in folgender Reihenfolge nach oben auseinander ziehen:7 – Zuerst das Führungsholm–Unterteil hochheben A1 , die Unterteil-Enden so weit auseinander drücken, dass die beidseitigen nach innen zeigenden Arretierungsnocken in die entsprechenden Bohrungen einrasten B1 . Es können drei unterschiedliche Holmhöhen eingestellt werden. Um eine andere Holmhöhe einzustellen, müssen die Flügelmuttern entfernt, die Schrauben komplett herausgezogen und in die entsprechenden rechteckigen Löcher eingeführt werden. Die Löcher und Bohrungen für die kleinste und größte Höheneinstellung sind jeweils in einer Ebene oberhalb der Löcher und Bohrungen der mittleren Höheneinstellung. Vorsicht: Nach dem Herausziehen der Schrauben kann der Holm unbeabsichtigt Umschlagen. – Die beidseitigen Flügelmuttern von Hand fest anziehen B1 . – Das Führungsholm-Oberteil hochheben bis Führungsholm-Oberteil und -Unterteil in einer Ebene liegen. (Abbildung E1 ) – Wenn Führungsholm-Oberteil und -Unterteil in einer Ebene liegen, die Flügelmuttern von Hand fest anziehen. – Bowdenzüge in die Kabelführung einlegen. Dadurch wird ein Einklemmen der Bowdenzüge beim Umklappen des Führungsholmes verhindert. Pos: 15.9 /Innente il/Vorbereiten de Arbeiten/Holm höhenverstellung ...Umschlagen de s Holms Hinweis 4 3er Redesign, Flü gelmuttern @ 14 \mod_12815 95096269_6.do cx @ 111919 @ @ 1 VORSICHT Bei der Betätigung der Holmhöhenverstellung kann es beim Lösen der Flügelmuttern B1 zur Befestigung des Holm-Unterteils am Gehäuse und Ausrasten der Arretierungsnocken aus den Bohrungen im Gehäuse zu einem unbeabsichtigten Umschlagen des Holms kommen. Außerdem können sich Quetschstellen zwischen Holm-Unterteil Gehäuse ergeben. Es besteht Verletzungsgefahr! Holmstart-Montage (Abbildung L1 ) Pos: 15.12 /Innen teil/Vorbereitende Arbeiten/Mon tage Starterseilhal ter Text Motorbrem se @ 37\mod _143619023917 6_6.docx @ 3 99706 @ @ 1 – Starterseilhalter (1) aus dem Werkzeugbeutel entnehmen. – Mutter soweit herausdrehen, so dass die beiden Hälften über den Holm geschoben werden können. – Auf dem Oberholm befindet sich ein Aufkleber (2) für die Positionierung des Starterseilhalters. ACHTUNG Aus Sicherheitsgründen darf der Starterseilhalter nur in der vorgegebenen Position montiert werden. – Schaltbügel Motorstopp (3) auf das Holm-Oberteil (4) drücken und festhalten, das Starterseil (5) herausziehen und in den Starterseilhalter (6) einführen. – Die beiden Hälften zusammenfügen, Mutter wieder festziehen. So wird ein Herausspringen des Starterseils verhindert. Der Starterseilhalter ist so zu montieren / auszurichten, dass das Starterseil freigängig ist und sich an keinen anderen Teilen aufreibt. Pos: 15.13 /Innen teil/Vorbereitende Arbeiten/1.1 Grasfangsack am Mäher einhänge n (Abbildung R1 + S1) @ 0\mod _112564466942 5_6.docx @ 953 @ 2 @ 1 Grasfangsack am Mäher einhängen (Abbildung R1 + S1 ) Pos: 15.14 /Innen teil/Vorbereitende Arbeiten/Grasfan gsack am Mä her einhängen Tex t 43er Redesign @ 14\mod_1 281595762845_6. docx @ 111936 @ @ 1 – Das Fangsackgestell mit dem Bügel voran in das Fangtuch einsetzen. Die oberen Nähte des Fangtuches am Bügel ausrichten. – Die Halteprofile auf den Rahmen des Fangsackgestells aufdrücken R1 . – Die Auswurfklappe des Mähers nach oben öffnen. – Den Grasfangsack am Tragbügel anheben und den Grasfangsack mit seinen beiden seitlichen Haken oben am Mähergehäuse einhängen S1 . – Die Auswurfklappe auf den Grasfangsack klappen. Pos: 15.15 /Innen teil/Vorbereite nde Arbeiten/1.1 Schnitthöhe eins tellen (Abbildung I) @ 0\mod_11 15201229609_6.d ocx @ 335 @ 2 @ 1 Schnitthöhe einstellen (Abbildung I )

Sicherheitshinweis! Symbolerklärung siehe Tabelle Seite 3

Die von Ihnen gewünschte Schnitthöhe wird mit dem Einhand-Verstellhebel (1) an der rechten Seite des Mähers eingestellt. – Den Hebel soweit vom Gehäuse biegen, dass der Arretierungsnocken aus der Bohrung ausrastet und nach seitlichem Drehen in der gewünschten Position wieder einrastet. WICHTIG Das Mähen auf niedrigster Schnitthöhe sollte nur auf ebenen und planen Rasenflächen durchgeführt werden! Beachten Sie bitte, dass die unteren Schnitthöheneinstellungen nur bei optimalen Bedingungen zu verwenden sind. Wenn Sie die Schnitthöhe zu niedrig wählen, kann die Grasnarbe beschädigt und unter Umständen sogar vernichtet werden. Außer der Schnitthöhe beeinflusst auch die Fahrgeschwindigkeit das Schnittbild und Fangergebnis. Schnitthöhe und Fahrgeschwindigkeit an die zu schneidende Grashöhe anpassen, gegebenenfalls Fahrantrieb nicht einschalten. Pos: 15.19 /Innen teil/Vorbereitende Arbeiten/1.1 M ontage der gelade nen Starterba tterie (nur bei Elek tro-Start) (Abb ildung V1 + U1) MUSTER @ 16\mo d_13317228 69759_6.docx @ 1 34303 @ 2 @ 1 Pos: 16.1 /---------- 1 Leerzeile ---------- @ 0\mod_111461 1787140_6.do cx @ 41 @ @ 1 Pos: 16.2 /Innente il/Vor der Ersten Inbetriebnahme/ 1 VOR DER ER STEN INBETRIE BNAHME MÄHER @ 0\mod_111 5210527828_6.docx @ 361 @ 1 @ 1

9 VOR DER ERSTEN INBETRIEBNAHME

Sicherheitshinweis! Symbolerklärung siehe Tabelle Seite 3

Alle Verschraubungen und den Zündkerzenstecker auf festen Sitz prüfen. Die Schrauben gegebenenfalls nachziehen! Insbesondere die Befestigung des Messerbalkens ist zu prüfen (siehe hierzu Kapitel „Wartung des Messerbalkens“). Die Messerbefestigungsschraube muss immer von einer autorisierten Fachwerkstatt angezogen werden. Wenn die Messerschraube zu fest oder zu locker angezogen wird, können Messerkupplung und Messerbalken beschädigt werden oder sich lösen, was zu schweren Verletzungen führen kann. Der Rasenmäher ist mit einer Motorstopp-Vorrichtung ausgestattet. Vor der ersten Inbetriebnahme prüfen, ob der Sicherheitsschaltbügel Motorstopp einwandfrei funktioniert. Wenn der Schaltbügel losgelassen wird, müssen Motor und Messerbalken innerhalb von drei Sekunden zum Stillstand kommen. Der Bügel muss nach dem Loslassen auf jeden Fall wieder in die im Bild „Beschreibung der Bauteile“ gezeigte Position zurückspringen. Sollte dies nicht der Fall sein, ist eine sofortige Überprüfung durch eine autorisierte Fachwerkstatt erforderlich. Verletzungsgefahr! Ist die Nachlaufzeit des Messers größer, das Gerät nicht mehr verwenden und zu einer autorisierten Fachwerkstatt bringen. Messen der Nachlaufzeit Nach dem Starten des Verbrennungsmotors dreht sich das Messer und ein Windgeräusch ist hörbar. Die Nachlaufzeit entspricht der Dauer des Windgeräusches nach dem Abstellen des Verbrennungsmotors, sie kann mit einer Stoppuhr gemessen werden. Pos: 16.5 /Innente il/Vor der Ersten Inbetriebnahme/ Sicherheits- un d Schutzeinric htungen ... dürfen n icht manipulie rt oder deaktivie rt werden!_dl_tex t @ 38\mod_1 437988093850_ 6.docx @ 402468 @ @ 1 Sicherheits- und Schutzeinrichtungen der Maschine dürfen nicht manipuliert oder deaktiviert werden! Pos: 16.6 /Innente il/Vor der Er sten Inbetriebnahme /Darauf achten ... Schutzeinrich tungen ordnung sgemäß angebra cht und nicht be schädigt sind! @ 37\ mod_143624 9863921_6.docx @ 400690 @ @ 1 Darauf achten, dass alle Schutzeinrichtungen ordnungsgemäß angebracht und nicht beschädigt sind! Öl einfüllen (Abbildung Y1 ) Pos: 16.21 /Innen teil/Sicherheits hinweise/Sicher heitshinweis: Explo sion @ 0\mod_1 1152106186 40_6.docx @ 363 @ @ 1

Sicherheitshinweis! Symbolerklärung siehe Tabelle Seite 3

Pos: 16.22 /Innen teil/Vor der E rsten Inbetriebnahme/ Öl einfüllen Hinweis Moto r JS63 @ 3\mod_115 8825745978_6.do cx @ 20352 @ @ 1 WICHTIG Schäden vermeiden! Der Motor wird ohne Öl geliefert. Er muss vor dem ersten Anlassen mit Öl gefüllt werden. Pos: 16.23 /Innen teil/Vor der E rsten Inbetriebnahme/ Öl einfüllen Text Motor B&S 5 50 E-Series, 675 EXi, 650 Quantum @ 44\mod_146 9090694063_6.do cx @ 50452 4 @ @ 1 Vor dem ersten Start Motorenöl (Menge und Qualität siehe technische Daten) mit einem Trichter nach Abschrauben des Ölmess-Stabes in diese Öffnung einfüllen. – Den Mäher auf ebenem Boden parken. – Öl langsam durch den Einfüllstutzen einfüllen. Nicht überfüllen. Nach dem Einfüllen des Öls ca. eine Minute warten und dann den Ölstand prüfen. Den Ölmess-Stab einsetzen und festschrauben. 40-CLASSIC – Ölstand prüfen Ölmess-Stab entfernen. Den Mess-Stab mit einem sauberen Lappen abwischen und wieder einstecken, aber nicht festschrauben. Dann den Mess-Stab wieder herausziehen und den Ölstand ablesen. Das Öl muss sich oben an der Voll- Markierung (Max.) befinden. Gegebenenfalls Öl nachfüllen. Der Ölstand darf jedoch nicht oberhalb der Voll-Markierung liegen. Ölmess-Stab wieder einsetzen und festdrehen.

45-A CLASSIC, 51-A CLASSIC

– Ölstand prüfen Ölmess-Stab entfernen. Den Mess-Stab mit einem sauberen Lappen abwischen, wieder einstecken und festschrauben. Dann den Mess-Stab wieder herausziehen und den Ölstand ablesen. Das Öl muss sich oben an der Voll-Markierung (Max.) befinden. Gegebenenfalls Öl nachfüllen. Der Ölstand darf jedoch nicht oberhalb der Voll-Markierung liegen. Ölmess-Stab wieder einsetzen und festdrehen. Alle Modelle – Nach der Erstbefüllung das Schild „OIL HAS BEEN DRAINED FOR SHIPPING“ (DAS ÖL WURDE FÜR DEN VERSAND ABGELASSEN) oben am Motor entfernen. Pos: 16.24 /Innen teil/Vor der E rsten Inbetriebnahme /1.1 Kraftstoff einfüllen @ 0\ mod_11152119562 03_6.docx @ 371 @ 2 @ 1 Kraftstoff einfüllen Pos: 16.25 /Innen teil/Sicherheits hinweise/Sicher heitshinweis: Explo sion, Benzin @ 0\mod_11152 11811093_6.docx @ 369 @ @ 1

Sicherheitshinweis! Symbolerklärung siehe Tabelle Seite 3

Pos: 16.26 /Innen teil/Vor der E rsten Inbetriebnahme /Kraftstoff ei nfüllen Text @ 0\mo d_11278302 50803_6.docx @ 1 258 @ @ 18 – Verwenden Sie als Tankfüllung nur frischen und sauberen bleifreien Standardkraftstoff. Kraftstoff mit bis zu 10% Ethanol ist akzeptabel. – Tankdeckel abschrauben. – Kraftstoff mit einem Trichter bis max. Unterkante des Einfüllstutzens einfüllen. – Tankdeckel aufsetzen und festschrauben.

Sicherheitshinweis! Symbolerklärung siehe Tabelle Seite 3

Den Motor nur hinter dem Mäher stehend starten. Den Mäher in jedem Fall auf ebener, nicht mit hohem Gras bewachsener Fläche stellen (zu hohes Gras hemmt den Anlauf des Messerbalkens und erschwert den Startvorgang). Beim Starten oder Anlassen des Motors darf die Maschine nicht hoch gekantet werden, sondern ist, falls erforderlich, durch Herunterdrücken des Führungsholmes so schräg zu stellen, dass das Schneidwerkzeug in die vom Benutzer abgewandte Richtung zeigt, jedoch nur so weit, wie es unbedingt erforderlich ist. Bevor das Gerät nicht wieder auf dem Boden steht, müssen sich beide Hände auf dem Holm-Oberteil befinden. Pos: 17.5 /Innente il/Starten des Mot ors/Starte rseilgriff während de s Startens fes t umfassen VORSICHT @ 13\mod_ 1280234045462 _6.docx @ 110216 @ @ 1 VORSICHT Starterseilgriff während des Startens fest umfassen. Der Griff könnte sonst aus der Hand rutschen. Verletzungsgefahr! Pos: 17.6 /Innente il/Starten des Mot ors/Hinweis: W ICHTIG @ 0\ mod_11152133661 56_6.docx @ 385 @ @ 1 WICHTIG Der Motor läuft nur, wenn der Sicherheitsschaltbügel auf das Holmoberteil gedrückt wird. In dem Moment, in dem der Schaltbügel losgelassen wird, klappt dieser durch Federkraft wieder in seine Ausgangsposition hoch, die Motorbremse tritt in Kraft und innerhalb drei Sekunden kommen Motor und Messerbalken zum Stillstand. Pos: 17.7 /Innente il/Starten des Mot ors/1.1 Manue ller Start ohne Elekt ro-Start ( Abbildung D + E) M USTER @ 16\mod_1331 725372294_6.docx @ 134388 @ 2 @ 1 Pos: 17.8 /Innente il/Starten des Mot ors/Starten de s Motors Text SAU10718, SAU126 75, SAU11379H+ S, SAU12178 @ 1 4\mod_12822 16093170_6.docx @ 113878 @ @ 1 – Den Sicherheitsschaltbügel (1) auf das Holm-Oberteil (2) drücken und festhalten D . – Das Starterseil (3) langsam ziehen, bis Widerstand spürbar wird, dann zügig herausziehen E – der Motor beginnt zu laufen –, das Seil langsam zurückführen.

Pos: 17.9 /Innente il/Starten des Mot ors/Hinweis: Re adyStart-Sy stem, opt. max.D rehzahl (W14 fixed speed) @ 12\ mod_12628746215 58_6.docx @ 104067 @ @ 1 HINWEIS Dieser Motor hat einen temperaturgeregelten automatischen Choke. Der Motor läuft automatisch bei optimaler max. Drehzahl, die für ein sauberes Schnittbild erforderlich ist (Motordrehzahl = Messerdrehzahl). 11 ABSTELLEN DES MOTORS (ABBILDUNG F ) Pos: 18.3 /Innente il/Abstellen des Mo tors/Abstelle n des Motors Tex t E-Start 43e r/47er/54er ready sta rt, fix speed MU STER @ 16\mo d_13317257057 06_6.docx @ 134 422 @ @ 1 – Sicherheitsschaltbügel (1) loslassen F .

12 ANHALTEN IM NOTFALL

Pos: 18.6 /Innente il/Abstellen des Mo tors/Anhalten im Notfall Text m. A. Benzin @ 5\ mod_118355 6351103_6.docx @ 36126 @ @ 1 Sicherheitsschaltbügel und Antriebsschaltbügel loslassen. – Der Mäher hält an. – Das Messer kommt zum Stillstand. – Der Motor geht aus. ACHTUNG Vor jedem Mähen prüfen, ob der Sicherheitsschaltbügel Motorstopp und der Fahrantriebsschaltbügel einwandfrei funktionieren: – wenn der Sicherheitsschaltbügel losgelassen wird, müssen Motor und Messerbalken innerhalb von drei Sekunden stehen bleiben. – wenn der Fahrantriebsschaltbügel losgelassen wird, muss die Maschine sofort zum Stillstand kommen. Andernfalls die nächste autorisierte Fachwerkstatt aufsuchen. 13 FAHRANTRIEB Bedienung des Hinterradantriebes (nur bei zuschaltbarem Fahrantrieb) (Abbildung G ) Pos: 19.4 /Innente il/Fahrantrieb/Be dienung des H interradantriebes Tex t 43er Redesig n @ 14\mo d_128161305525 8_6.docx @ 1120 21 @ @ 1 Der Hinterradantrieb wird über den Antriebsschaltbügel (1) am oberen Führungsholm (2) bei laufendem Motor ein- und ausgeschaltet: – Antriebsschaltbügel anziehen und festhalten = Mäher fährt. – Antriebsschaltbügel loslassen = Mäher bleibt stehen (0-Stellung). Der Antriebsschaltbügel muss immer fest an den Oberholm gezogen werden. Eine nicht sachgemäße Betätigung führt zu einem Verschleiß des Getriebes. Der höhere Widerstand des Bügels im Anfangszustand ist erwünscht, um eine Fehlbedienung zu erschweren. HINWEIS Die Hinterräder klicken, wenn der Mäher vorwärts geschoben wird. Pos: 19.5 /Innente il/Fahrantrieb/1.1 Geschwindigk eitseinstellung (nu r bei VARIO- Antrieb) (Abbildung H) @ 16\mod _1331725994466 _6.docx @ 13445 6 @ 2 @ 1 Pos: 20.1 /---------- 1 Leerzeile ---------- @ 0\mod_111461 1787140_6.do cx @ 41 @ @ 1 Pos: 20.2 /Innente il/Grasfangein richtung/1 GRASF ANGEINRICHTUN G @ 0\mod_111 5360086375_6.do cx @ 439 @ 1 @ 1 14 GRASFANGEINRICHTUNG Pos: 20.3 /Innente il/Sicherheitsh inweise/Sicherhe itshinweis: Me sser, Stein, MotorS top, Zündschlüs sel @ 41\mod_1 447062073948_ 6.docx @ 428673 @ @ 1

Sicherheitshinweis! Symbolerklärung siehe Tabelle Seite 3

Pos: 20.4 /Innente il/Grasfangein richtung/1.1 Betrieb mit Grasfangsa ck @ 0\mod _1115360552250 _6.docx @ 443 @ 2 @ 1 Betrieb mit Grasfangsack Pos: 20.5 /Innente il/Grasfangein richtung/Betrieb m it Grasfangsack W ARNUNG @ 5 8\mod_15686385 85551_6.docx @ 606522 @ @ 1 WARNUNG Beim Betrieb mit Grasfangsack muss dieser vollständig montiert und in technisch einwandfreiem Zustand sein. Pos: 20.6 /Innente il/Grasfangein richtung/Betrieb m it Grasfangsack W ICHTIG @ 0\mo d_11156184 19968_6.docx @ 5 91 @ @ 1 Pos: 20.7 /Innente il/Grasfangein richtung/Betrieb m it Grasfangsack Tex t 43er,47e r @ 0\mod_112 5908544003_6.do cx @ 1086 @ @ 1 Beim Mähen darauf achten, dass der Grasfangsack rechtzeitig geleert wird. Pos: 20.8 /Innente il/Grasfangein richtung/1.1 Tu rboSignal (Füll- Anzeige des Grasfa ngsacks) (Abb ildung J + K) @ 0\mod_112590838 5641_6.docx @ 1 084 @ 2 @ 1 WICHTIG Grasfangsack nicht mit heißem Wasser reinigen! Pos: 20.12 /Innen teil/Grasfangein richtung/1.1 Entlee ren des Grasfa ngsacks (Abbildung L) @ 0\mod _1125908294476 _6.docx @ 1082 @ 2 @ 1 Entleeren des Grasfangsacks (Abbildung L ) Pos: 20.13 /Innen teil/Grasfangein richtung/Entleeren des Grasfangsack s Text @ 0\mo d_111536123 4750_6.docx @ 45 7 @ @ 1 – Motor abstellen. – Auswurfklappe anheben. – Am Tragbügel den gefüllten Grasfangsack vom Mäher aushängen – Auswurfklappe schließt selbsttätig. – Grasfangsack am Tragbügel und der Griffmulde an der Bodenunterseite haltend gründlich ausschütten. Pos: 20.14 /Innen teil/Grasfangein richtung/1.1 Bet rieb ohne Grasfang sack @ 0\mo d_111536142006 2_6.docx @ 459 @ 2 @ 1 Betrieb ohne Grasfangsack Pos: 20.15 /Innen teil/Grasfangein richtung/Betrie b ohne Grasfangsack W ARNUNG Mähe r @ 0\mod _111536144264 0_6.docx @ 461 @ @ 1 WARNUNG Beim Betrieb ohne Grasfangsack muss die AuswurfkIappe am Mähergehäuse immer geschlossen (heruntergeklappt) sein. Pos: 21.1 /---------- 1 Leerzeile ---------- @ 0\mod_111461 1787140_6.do cx @ 41 @ @ 1 Pos: 21.2 /Innente il/Mähbetrieb/ 1 MÄHBETRIEB @ 0 \mod_11153 58011109_6.docx @ 413 @ 1 @ 1 15 MÄHBETRIEB Pos: 21.3 /Innente il/Sicherheitsh inweise/Sicherhe itshinweis: Lesen, Me sser, Stein, Abstand, Motor Stop, Zündschlüssel, Gehörschutz @ 54\mod_153 1833224792_6.docx @ 585772 @ @ 1

Sicherheitshinweis! Symbolerklärung siehe Tabelle Seite 3

Pos: 21.4 /Innente il/Mähbetrieb/ 1.1 Mähen an Hangla gen @ 0\mo d_111535842245 3_6.docx @ 417 @ 2 @ 1 Mähen an Hanglagen Pos: 21.5 /Innente il/Mähbetrieb/Mä hen an Hanglagen Sicherheitshinwe is 25° Benzi n @ 38\mod_14 39983053439_6. docx @ 410855 @ @ 1 ACHTUNG Der Mäher kann an Böschungen und Hängen mit einer Steigung von bis zu 46% (25° Neigung) eingesetzt werden. Darüber hinausgehende Schräglagen können zu Motorschäden führen. Aus Sicherheitsgründen empfehlen wir Ihnen aber dringend, dieses theoretische Leistungspotential nicht auszuschöpfen. Achten Sie immer auf Ihren sicheren Stand. Grundsätzlich sollten handgeführte Rasenmäher bei Steigungen von mehr als 26% (15° Neigung) nicht eingesetzt werden. Es droht der Verlust der Standfestigkeit! Pos: 21.6 /Innente il/Mähbetrieb/ 1.1 Ölstandkont rolle @ 0\mod_ 1115358654859 _6.docx @ 421 @ 2 @ 1 Ölstandkontrolle Pos: 21.7 /Innente il/Mähbetrieb/ Ölstandkontrolle M äher Text @ 0\mo d_111535869 3671_6.docx @ 4 23 @ @ 1 Vor jedem Mähen Ölstand überprüfen Y1 . Niemals den Motor mit zu wenig oder zu viel Öl laufen lassen. Es könnten irreparable Schäden auftreten. Pos: 21.8 /Innente il/Mähbetrieb/ 1.1 Prüfung de r Betriebssicherhei t @ 0\mod_11 15358766390_6.do cx @ 425 @ 2 @ 1 Prüfung der Betriebssicherheit Pos: 21.9 /Innente il/Mähbetrieb/P rüfung der Betrieb ssicherheit Text Benzin m.A. + Te xt DLG @ 53\mo d_151300430 8802_6.docx @ 5 77286 @ @ 1

Der Rasenmäher ist mit einer Motorstopp-Vorrichtung ausgestattet. Vor jedem Mähen prüfen, ob der Sicherheitsschaltbügel Motorstopp einwandfrei funktioniert. Wenn der Schaltbügel losgelassen wird, müssen Motor und Messerbalken innerhalb von drei Sekunden zum Stillstand kommen. Der Bügel muss nach dem Loslassen auf jeden Fall wieder in die im Bild „Beschreibung der Bauteile“ gezeigte Position zurückspringen. Sollte dies nicht der Fall sein, ist eine sofortige Überprüfung durch eine autorisierte Fachwerkstatt erforderlich. Verletzungsgefahr! Ist die Nachlaufzeit des Messers größer, das Gerät nicht mehr verwenden und zu einer autorisierten Fachwerkstatt bringen. Messen der Nachlaufzeit Nach dem Starten des Verbrennungsmotors dreht sich das Messer und ein Windgeräusch ist hörbar. Die Nachlaufzeit entspricht der Dauer des Windgeräusches nach dem Abstellen des Verbrennungsmotors, sie kann mit einer Stoppuhr gemessen werden. Sicherheits- und Schutzeinrichtungen der Maschine dürfen nicht manipuliert oder deaktiviert werden! Auch die einwandfreie Funktion des Fahrantriebsschaltbügels ist vor jedem Mähen zu prüfen. Wenn der Fahrantriebsschaltbügel losgelassen wird, muss die Maschine sofort9 zum Stillstand kommen. Sollte dies nicht der Fall sein, ist eine sofortige Überprüfung durch eine autorisierte Fachwerkstatt erforderlich. Darauf achten, dass alle Schutzeinrichtungen ordnungsgemäß angebracht und nicht beschädigt sind! Zur Vermeidung einer Gefährdung vor jedem Mähen den Zustand und festen Sitz des Messers prüfen. Die Messerbefestigungsschraube muss immer von einer autorisierten Fachwerkstatt angezogen werden. Wenn die Messerschraube zu fest oder zu locker angezogen wird, können Messerkupplung und Messerbalken beschädigt werden oder sich lösen, was zu schweren Verletzungen führen kann. Ein abgenutztes oder beschädigtes Messer muss unbedingt ersetzt werden. (siehe hierzu Kapitel „Wartung des Messerbalkens”). Alle 10 Betriebsstunden Messerkupplung auf Verschleiß und Sitz prüfen. Außerdem Schrauben und Muttern des Gerätes auf festen Sitz prüfen und gegebenenfalls nachziehen! Auf festen Sitz des Zündkerzensteckers achten! Gefährdung: Elektrischer Schlag. Kerzenstecker niemals bei laufendem Motor abziehen! Gefährdung: Elektrischer Schlag. Kerzenstecker nur bei abgekühltem Motor abziehen! Verbrennungsgefahr. Bei Blockierung des Mähwerks, z.B. durch Auffahren auf ein Hindernis, durch eine autorisierte Fachwerkstatt prüfen lassen, ob Teile des Mähers beschädigt oder verformt sind. Auch die möglicherweise notwendigen Reparaturen immer von einer autorisierten Fachwerkstatt ausführen lassen. Falls die Maschine anfängt, ungewöhnlich stark zu vibrieren oder ungewöhnliche Geräusche zu machen, ist eine sofortige Überprüfung durch eine autorisierte Fachwerkstatt erforderlich. Pos: 21.10 /Innen teil/Mähbetrieb/ 1.1 Zeitliche Ein schränkungen @ 0\ mod_11153 58910000_6.docx @ 429 @ 2 @ 1 Zeitliche Einschränkungen Pos: 21.11 /Innen teil/Mähbetrieb/ Zeitliche Einschränk ungen Deut schland Text @ 0 \mod_1115358 942500_6.docx @ 431 @ @ 1 In Deutschland ist der zeitliche Betrieb von Rasenmähern in der „32. Verordnung zur Durchführung des Bundes-Immissionsschutzgesetzes (32. BImSch-V)“ geregelt. Darüber hinaus sind regionale Einschränkungen möglich (z.B. zum Schutze der Mittagsruhe), über die Ihnen die zuständige kommunale Behörde Auskunft geben kann. Pos: 21.12 /Innen teil/Mähbetrieb/ 1.1 Tipps zur Rase npflege @ 2\ mod_1144832 859503_6.docx @ 12192 @ 2 @ 1 Tipps zur Rasenpflege Pos: 21.13 /Innen teil/Mähbetrieb/ 1.1 Mähen (Abb ildung M) @ 2\mo d_114482407 3403_6.docx @ 12 091 @ 2 @ 1 Mähen (Abbildung M ) Pos: 21.14 /Innen teil/Mähbetrieb/ Tipps zur Rasenpf lege Mähen Hinw eis @ 23\mod _1368694771094 _6.docx @ 17 3503 @ @ 1 WARNUNG Entfernen Sie vor jedem Schnitt alle Fremdkörper (Steine, Holz, Äste usw.) vom Rasen; achten Sie aber trotzdem auch während des Mähens noch auf herumliegende Gegenstände. Eine Einweisung zum Thema Rasenpflege erhalten Sie auf Anfrage von Ihrem Händler. Informationen und Hinweise zum Mähen finden Sie auch auf der Homepage des Herstellers. Pos: 21.15 /Innen teil/Mähbetrieb/ 1.1 Mulchen @ 2 \mod_114482 4162792_6.docx @ 12101 @ 2 @ 1 Mulchen Pos: 21.16 /Innen teil/Mähbetrieb/ Mulchen Hinweis M esserkupplung Be nzin Heckausw urf @ 23\mod _1368695054750 _6.docx @ 17 3520 @ @ 1 Ihr Rasenmäher kann mit einem Mulchstopfen ausgerüstet werden. Der entsprechende Umrüstsatz auf Mulchsystem ist bei Auslieferung enthalten. Was versteht man unter Mulchen? Beim Mulchen wird der Rasen geschnitten und die abgeschnittenen Halme gleichzeitig durch das spezielle Mulchmesser mehrfach zerkleinert. Dieses Mulchmesser richtet die Grashalme auf und schneidet die Halme in sehr kurze Stücke, die dann gleichmäßig auf der Rasenfläche verteilt werden. Die Grasabschnitte können nun schneller austrocknen und verrotten, wodurch die Humusbildung gefördert wird. Der Boden wird so auf natürliche Weise gedüngt und auch noch vor Austrocknung geschützt. Das Aufsammeln und Entsorgen des Schnittgutes entfällt. Das Mulchkonzept unterstützt somit wesentlich den ökologischen Kreislauf. Wie erreicht man einen perfekten Rasenschnitt? Beim Einsatz des Mulchmähers sollte die zu schneidende Grashöhe 10 cm möglichst nicht übersteigen. In einem Arbeitsgang wird nun maximal 1/3 der Grashöhe herunter geschnitten. Wenn kein positives Ergebnis erreicht wird, muss gegebenenfalls zweimal hintereinander gemulcht werden. Je nach Rasensorte und Wachstumsintensität sollte regelmäßig gemäht werden. Mulchen erfordert gerade in der starken Wachstumsphase häufigeres Mähen als das traditionelle Aufsammeln, da sonst diese Drittelregel schwer einzuhalten ist. Um ein optimales Mulchergebnis zu erreichen, sollten Sie beim Mulchen im Vergleich zum traditionellen Mähen die Geschwindigkeit der Maschine senken, um dem Gras Zeit zu geben, länger im Mähwerk zu verbleiben und dadurch mehrfach geschnitten zu werden. Das beste Schnittbild und Ergebnis wird auf einem trocknen Rasen erzielt, da nasser Rasen durch die kurzen Grasabschnitte schnell verklebt und verklumpt. Diese Grasklumpen bilden Fäulnis und Schimmel und behindern den gewünschten ökologischen Kreislauf. Muss der Rasen trotzdem einmal in sehr feuchtem, nassem Zustand gemäht werden, müssen die Grasabschnitte kürzer sein, d.h. die Schnitthöhe muss um 1-2 Stufen höher eingestellt sein als bei trockenem Rasen. Sie werden merken, dass Sie bei der Beachtung dieser einfachen Regeln einen gesunden Rasen erhalten und sich die Grünschnittentsorgung sparen. Auch auf der Homepage des Herstellers finden Sie Informationen zum Thema Mulchen. Wenn das Gras doch einmal zu hoch für das Mulchen ist, kann mit wenigen Handgriffen der Mulchmäher für das Mähen mit Grasfangsack umgebaut werden. Pos: 21.17 /Innen teil/Mähbetrieb/ 1.1 Umbau auf Hecka uswurfmäher ( Abbildung U2 + S1) @ 2\mod_ 1144827658643 _6.docx @ 12 141 @ 2 @ 1 Umbau auf Heckauswurfmäher (Abbildung U2 + S1 ) Pos: 21.18 /Innen teil/Mähbetrieb/ Umbau als Heckau swurfmäher Tex t @ 28\mod_13 84943124229_6.d ocx @ 21946 0 @ @ 1 – Motor abstellen. – Auswurfklappe anheben. – Den Mulchstopfen aus dem Kanal entfernen U2 . – Den Grasfangsack in die vorgesehene Halterung am Mähergehäuse einhängen S1

Ein Umbau des Mulch-Messersystems ist nicht notwendig! Bei schwierigen Mähbedingungen (z.B. nasses Gras) kann es allerdings zu einer reduzierten Fangsackfüllung kommen. Damit das Gerät erneut aIs MuIchmäher eingesetzt werden kann, muss der MuIchstopfen wieder eingebaut werden. Hierzu den Grasfangsack abnehmen, den MuIchstopfen in den Auswurfkanal einführen und die AuswurfkIappe schließen. Auswurfkanal vorher reinigen. Pos: 22.1 /---------- 1 Leerzeile ---------- @ 0\mod_111461 1787140_6.do cx @ 41 @ @ 1 Pos: 22.2 /Innente il/Wartungsin tervalle/1 WARTUNG SINTERVAL LE @ 4\mod_11591 90053844_6.do cx @ 20986 @ 1 @ 1 16 WARTUNGSINTERVALLE Pos: 22.3 /Innente il/Wartungsin tervalle/Wartung sintervalle Wichtig @ 19\mod_134 6242607856_6.do cx @ 14877 2 @ @ 1 WICHTIG Vermeiden Sie Schäden! Unter extremen bzw. außergewöhnlichen Bedingungen sind ggf. kürzere Wartungszeiträume als unten angegeben erforderlich. Falls Sie Mängel feststellen, wenden Sie sich bitte an eine autorisierte Fachwerkstatt. Pos: 22.4 /Innente il/Wartungsin tervalle/Wartung sintervalle Text @ 19 \mod_13462 42427863_6.do cx @ 147975 @ @ 1 Routinewartungen an der Maschine entsprechend den nachfolgenden Wartungsintervallen durchführen. Die folgenden Wartungsintervalle müssen zusätzlich zu den in dieser Betriebsanleitung aufgeführten Wartungsarbeiten durchgeführt werden. Pos: 22.5 /Innente il/Wartungsin tervalle/Vor der e rsten Inbetriebnah me Benzine r m.A. (modellabhäng ig) @ 27\mod _138131107710 3_6.docx @ 19725 6 @ @ 1 Vor der ersten Inbetriebnahme

• Den Ölstand prüfen Y1 .

• Alle Verschraubungen auf festen Sitz prüfen.

• Die Messerschraube prüfen und gegebenenfalls von einer autorisierten Fachwerkstatt festziehen lassen.

• Prüfen, ob der Sicherheitsschaltbügel Motorstopp einwandfrei funktioniert.

• Prüfen, ob der Fahrantriebsschaltbügel einwandfrei funktioniert (modellabhängig).

• Prüfen, ob alle Schutzeinrichtungen ordnungsgemäß angebracht und nicht beschädigt sind. Pos: 22.6 /Innente il/Wartungsin tervalle/Vor jedem Betrieb Benzine r m.A. (modellabhäng ig) @ 27\mo d_13813111 97046_6.docx @ 1 97545 @ @ 1 Vor jedem Betrieb

• Rasenfläche überprüfen und alle Fremdkörper entfernen.

• Bereich des Begrenzungskabels prüfen (falls auch ein automatischer Mäher zur Rasenpflege eingesetzt wird).

• Den Ölstand prüfen Y1 .

• Zustand und festen Sitz des Messers prüfen, die Messerschraube gegebenenfalls von einer autorisierten Fachwerkstatt festziehen lassen.

• Prüfen, ob der Sicherheitsschaltbügel Motorstopp einwandfrei funktioniert.

• Prüfen, ob der Fahrantriebsschaltbügel einwandfrei funktioniert (modellabhängig).

• Prüfen, ob alle Schutzeinrichtungen ordnungsgemäß angebracht und nicht beschädigt sind.

• Grasfangeinrichtung auf Verschleiß oder Verlust der Funktionsfähigkeit prüfen. Pos: 22.7 /Innente il/Wartungsin tervalle/Alle 10 Betriebsstunden (Ve rschraubungen, Lüfter/geh.,Mes serkupplung) @ 19\ mod_13462 42969351_6.docx @ 148863 @ @ 1 Nach jedem Betrieb

• Das Messer auf Schäden und Verschleiß überprüfen. Einfahrzeit – Nach den ersten 5 Betriebsstunden

• Das Motoröl wechseln. Alle 10 Betriebsstunden

• Alle Verschraubungen auf festen Sitz prüfen.

• Lüfter, Messerkupplung und Lüftergehäuse auf Verschleiß und Sitz prüfen. Pos: 22.8 /Innente il/Wartungsin tervalle/Alle 15-2 0 Betriebsstunden o der jährlich 4 0/43/47/52S/54e r, 38-BV, JS63 @ 42\mod_1455 093458180_6.docx @ 431577 @ @ 1 Alle 15-20 Betriebsstunden oder jährlich

• Die Lager der Räder fetten. Pos: 22.9 /Innente il/Wartungsin tervalle/Alle 50 Betriebsstunden ode r jährlich Luftfilte r, Vorfilter, Zündk erze reinigen @ 55\mod_15 42101841207_6.do cx @ 593052 @ @ 1 Alle 50 Betriebsstunden oder jährlich

• Das Motoröl wechseln.

• Luftfilter reinigen W .

• Zündkerze reinigen und Elektrodenabstand einstellen Y . Pos: 22.10 /Innen teil/Wartungsinte rvalle/Bei der Jah resinspektion Benziner, 54er Profi, B&S, JS63 V @ 20\mod_13 49942166573_6.d ocx @ 157966 @ @ 110 Bei der Jahresinspektion

• Luftfilter austauschen lassen W .

• Zündkerze austauschen lassen Y .

• Das Getriebe und den Bereich unter der Riemenabdeckung reinigen lassen.

• Das Messer kontrollieren und bei Bedarf nachschleifen und auswuchten falls notwendig austauschen lassen.

• Alle Bowdenzüge prüfen und ggf. einstellen lassen. Pos: 22.11 /Innen teil/Wartungsinte rvalle/Nach je dem Betrieb @ 19\ mod_13462 43106654_6.docx @ 148880 @ @ 1 Pos: 23.1 /---------- 1 Leerzeile ---------- @ 0\mod_111461 1787140_6.do cx @ 41 @ @ 1 Pos: 23.2 /Innente il/Pflege und War tung des Mähe rs/1 PFLEGE UND W ARTUNG DES M ÄHERS @ 0\mod _111536275 5234_6.docx @ 46 5 @ 1 @ 1

17 PFLEGE UND WARTUNG DES MÄHERS

Pos: 23.3 /Innente il/Pflege und War tung des Mähe rs/Pflege und Wa rtung des Mähe rs Hinweis @ 26\ mod_1377171519 784_6.docx @ 189747 @ @ 1 Regelmäßige Pflege ist die beste Garantie für eine lange Lebensdauer und störungsfreien Betrieb! Ungenügende Wartung Ihres Gerätes führt zu sicherheitsrelevanten Mängeln! Pos: 23.4 /Innente il/Pflege und Wa rtung des Mähe rs/Originalersat zteile Hinweis @ 6\ mod_119978 8471285_6.docx @ 43482 @ @ 1 Verwenden Sie nur Originalersatzteile, denn nur diese bürgen für Sicherheit und Qualität! Pos: 23.5 /Innente il/Sicherheitsh inweise/Sicherhe itshinweis: Lesen, M esser, Stein, M otorstop, Hei ss, Zündkerze, Zündschlüssel, Ha ndschuhe @ 41\m od_1447057302 097_6.docx @ 42 8617 @ @ 1

Sicherheitshinweis! Symbolerklärung siehe Tabelle Seite 3

Pos: 23.6 /Innente il/Pflege und War tung des Mähe rs/1.1 Reinigung (Abbildung O ) @ 0\mod_1115 363511390_6.docx @ 471 @ 2 @ 1 Reinigung (Abbildung O ) Pos: 23.7 /Innente il/Pflege und War tung des Mähe rs/Reinigung Tex t Benzin 43er, 47e r ,54er Quantum+6 75EXi @ 44\ mod_146951 9032086_6.docx @ 507840 @ @ 1 WICHTIG Zu Reinigungs- und Wartungsarbeiten den Mäher nicht auf die Seite legen, sondern vorne hochkippen (Zündkerze nach oben), da sonst Startschwierigkeiten auftreten könnten. Beim Hochkippen des Mähers darauf achten, dass die Auswurfklappe nicht beschädigt wird. In angehobenem Zustand den Mäher sichern! ACHTUNG Beim Hochkippen darauf achten, dass kein Öl oder Benzin austritt. Feuergefahr! Schmutz und Grasreste direkt nach dem Mähen entfernen. Zur Reinigung Bürste oder Lappen verwenden. Den Messerbalken nicht drehen, da sonst Motoröl in den Vergaser/Luftfilter gepumpt wird und Startschwierigkeiten auftreten können. ACHTUNG Die Finger nicht in die Öffnungen des Lüftergehäuses stecken und Lüfter festhalten. Sollte der Messerbalken beim Reinigen doch gedreht werden, besteht die Gefahr, dass die Finger zwischen Lüfter und Lüftergehäuse gequetscht werden! WICHTIG Niemals mit Hochdruckreiniger oder normalem Wasserstrahl den Antriebsbereich, Motorteile (wie Zündanlage, Vergaser, usw.) Dichtungen und Lagerstellen reinigen. Beschädigungen bzw. teure Reparaturen können die Folge sein. Pos: 23.8 /Innente il/Pflege und War tung des Mähe rs/1.1 Aufbewahru ng @ 0\mod _111536393828 1_6.docx @ 475 @ 2 @ 1 Aufbewahrung Pos: 23.9 /Innente il/Pflege und War tung des Mähe rs/Aufbewahrung Tex t @ 0\mod_ 1115364661953 _6.docx @ 47 7 @ @ 1 Das Gerät immer in sauberem Zustand in einem geschlossenen, trockenen Raum und für Kinder nicht erreichbar, abstellen. Lassen Sie den Motor abkühlen, bevor Sie die Maschine in geschlossenen Räumen abstellen. Pos: 23.10 /Innen teil/Pflege und Wa rtung des Mähe rs/1.1 Umklappe n des Führungsho lmes (Abbildung A1) @ 1\m od_11323115482 58_6.docx @ 5668 @ 2 @ 1 Umklappen des Führungsholmes (Abbildung A1 ) Pos: 23.11 /Innen teil/Pflege und Wa rtung des Mähe rs/Umklappen de s Führungsholme s Text 43er R edesign, Schne llspanner @ 44\mod _147012122018 9_6.docx @ 50 9612 @ @ 1 – Zur platzsparenden Aufbewahrung oder zum Transport die Flügelmuttern soweit lösen, dass sich der Führungsholm ohne Widerstand in Z-Form über dem Motor zusammenklappen lässt A1 . Die Arretierungsnocken am Unterholmende müssen aus den Bohrungen im Gehäuse ausrasten. – Die Bowdenzüge dabei nicht knicken oder quetschen. VORSICHT Beim Umlegen des Holms zu Transport- und Lagerungszwecken kann es beim Lösen der Flügelmuttern und Ausrasten der Arretierungsnocken aus den Bohrungen im Gehäuse zu einem unbeabsichtigten Umschlagen des Holms kommen. Außerdem können sich Quetschstellen zwischen Holm-Unterteil, - Oberteil und Gehäuse ergeben. Es besteht Verletzungsgefahr! Pos: 23.12 /Innen teil/Vorbereitende Arbeiten/Kabel n icht knicken o der einklemmen W ICHTIG @ 58\ mod_1567149 392984_6.docx @ 604682 @ @ 1 WICHTIG Darauf achten, dass die Kabel beim Auseinander- und Zusammenklappen der Führungsholme nicht eingeklemmt, gequetscht, verdreht oder überstreckt werden! Die Kabel stets an der Außenseite der Holmverbindung führen. Ein beschädigtes Kabel kann zu einem technischen Defekt des Gerätes führen. Pos: 23.13 /Innen teil/Pflege und Wa rtung des Mähe rs/1.1 Transpo rt und Sicherung des Gerätes @ 10\mod_125051 3367024_6.docx @ 86522 @ 2 @ 1 Transport und Sicherung des Gerätes Pos: 23.14 /Innen teil/Pflege und Wa rtung des Mähe rs/Transport und Sicherung Text 4 3er,47er mit T ragegriff_Benziner @ 58\mod _1567150985442 _6.docx @ 60471 0 @ @ 1 – Soll das Gerät getragen werden, nicht an der Auswurfklappe anfassen! Fassen Sie vorne am Gehäuse und hinten an der Holmanbindung an (siehe Abbildung N ). Beachten Sie vor dem Heben oder Tragen das Gewicht der Maschine (siehe Technische Daten). Das Heben von hohen Gewichten kann zu gesundheitlichen Problemen führen. Wir empfehlen, das Gerät immer mit mindestens zwei Personen zu heben oder tragen. – Das Gerät auf allen 4 Rädern stehend transportieren, um Kraftstoffverlust, Beschädigungen des Gerätes und Verletzungen von Personen zu vermeiden. – Das Transportmittel auf ebenem Boden parken, damit das Gerät nicht wegrollen kann, bevor es gesichert wird. – Den Grasfangsack aushängen und während des Transports separat sichern. – Das Gerät mit zugelassenen Ladungssicherungsmitteln (z.B. Zurrgurte mit Spannelement) auf oder im Fahrzeug sicher befestigen. Zurrgurte sind Gurtbänder aus synthetischen Fasern. Jeder Zurrgurt ist mit einem Etikett gekennzeichnet. Das Etikett enthält wichtige Angaben zur Verwendung. Die Hinweise dieses Etiketts bei der Benutzung des Zurrgurtes sind zu beachten. – Bei Ladegütern, die rollen können, wird das Direktzurren mit vier Spanngurten empfohlen. Sichern Sie das Gerät an den Rädern so, dass es sich während der Fahrt nicht bewegt. ACHTUNG Die Gurte nicht zu fest anziehen. Ein zu starkes Fixieren des Gerätes kann zu Beschädigungen führen. Pos: 23.15 /Innen teil/Pflege und Wa rtung des Mähe rs/1.1 Wartung des Messerbalke ns @ 0\mod_1 115365509765_6. docx @ 479 @ 2 @ 1 Wartung des Messerbalkens Pos: 23.16 /Innen teil/Pflege und Wa rtung des Mähe rs/Wartung des Me sserbalkens Me sserkupplung Text Benzin @ 19\ mod_134624 6117815_6.docx @ 149464 @ @ 1 Ein scharfes Messer garantiert optimale Schnittleistung. Prüfen Sie vor jedem Mähen den Zustand und festen Sitz des Messers. Die Messerbefestigungsschraube muss immer von einer autorisierten Fachwerkstatt angezogen werden. Wenn die Messerschraube zu fest oder zu locker angezogen wird, können Messerkupplung und Messerbalken beschädigt werden oder sich lösen, was zu schweren Verletzungen führen kann. Ein abgenutztes oder beschädigtes Messer muss unbedingt ersetzt werden. Pos: 23.17 /Innen teil/Pflege und Wa rtung des Mähe rs/1.1 Nachsch leifen und Auswu chten des Messe rbalkens (Abbild ung Q) @ 0\mod_ 1115365616312 _6.docx @ 483 @ 2 @ 1 Nachschleifen und Auswuchten des Messerbalkens (Abbildung Q ) Pos: 23.18 /Innen teil/Pflege und Wa rtung des Mähe rs/Nachschleife n und Auswuch ten des Messerbalke ns Hinweis Ben zin @ 0\mod_ 1115618908515_ 6.docx @ 593 @ @ 1 WARNUNG Das Nachschleifen und Auswuchten des Messerbalkens muss von einer autorisierten Fachwerkstatt durchgeführt werden. Ein unsachgemäß geschliffenes und nicht ausgewuchtetes Messer kann starke Vibrationen verursachen und den Rasenmäher beschädigen. Pos: 23.19 /Innen teil/Pflege und Wa rtung des Mähe rs/Nachschleife n und Auswuch ten des Messerbalke ns Text neutral We rkstatt @ 1 2\mod_1257776 115383_6.docx @ 98646 @ @ 1 Die Schneidkanten des Messerbalkens dürfen nur solange nachgeschliffen werden, bis der jeweilige Wert (siehe Abbildung Q ) erreicht worden ist. Achtung! Schleifwinkel von 30° beachten. Ihre Fachwerkstatt kann diesen Wert (Verschleißgrenze) für Sie prüfen! Pos: 23.20 /Innen teil/Pflege und W artung des Mähe rs/Nachschleife n und Auswuch ten des Messerba lkens Hinweis Ma rkierung @ 9\mo d_1228810807 409_6.docx @ 70 871 @ @ 1 WARNUNG Ein Messer, bei dem die maximal zulässige Verschleißgrenze überschritten wurde, kann brechen und weggeschleudert werden, was zu schweren Verletzungen führen kann. Auswechseln des Messerbalkens WARNUNG Das Auswechseln des Messerbalkens muss von einer autorisierten Fachwerkstatt durchgeführt werden. Durch eine falsch zusammengebaute Messerkupplung oder durch eine zu fest oder zu locker angezogene Messerschraube kann sich der Messerbalken lösen, was zu schweren Verletzungen führen kann. – Bei Ersatz nur Original-Messerbalken verwenden. Nicht gleichwertige Ersatzteile können die Maschine beschädigen und Ihre Sicherheit gefährden. – Ersatz-Messerbalken müssen dauerhaft mit dem Namen und/oder Firmen- Kennzeichen des Herstellers oder Lieferanten und der Teile-Nr. gekennzeichnet sein. Wartung der Räder 40-CLASSIC Einmal jährlich oder alle 15-20 Betriebsstunden die Lager der Räder fetten. – Radkappen abnehmen S . – Mit einem Steckschlüssel die Sechskantmutter lösen, Scheibe und Räder abziehen. – Nachdem die Lager mit einem Wälzlagerfett „KAJO-Langzeitfett LZR 2“ gefettet wurden, die Räder aufschieben, Scheibe aufsetzen, mit Sechskantmutter befestigen und wieder soweit festziehen, dass die Räder sich noch leicht aber spielfrei drehen lassen. Radkappe wieder einsetzen.

45-A CLASSIC & 51-A CLASSIC

Pos: 23.25 /Innen teil/Pflege und Wa rtung des Mähe rs/Wartung de r Räder Text 43/47e r Redesign K onuskugellager fe tten @ 33\mod _140853448075 1_6.docx @ 24273 8 @ @ 1 Einmal jährlich oder alle 15-20 Betriebsstunden die Lager der Räder fetten. – Die Abdeckungen in der Mitte der Radkappen abnehmen R . – Mit einem Steckschlüssel die Sechskantmutter lösen, Stufenscheibe entfernen, Räder zusammen mit Radkappe von der Radachse abziehen. Radkappe vom Rad entfernen. – Nachdem die Lager mit einem Wälzlagerfett (z.B. „KAJO-Langzeitfett LZR 2“) gefettet wurden, Räder aufschieben und die Radkappe aufsetzen. Die Stufenscheibe mit dem Absatz (kleinerer Durchmesser) Richtung Rad aufsetzen,11 mit Sechskantmutter befestigen und soweit festziehen, dass die Räder sich noch leicht, aber spielfrei drehen lassen. Die Abdeckungen in der Mitte der Radkappen wieder einsetzen. Pos: 23.26 /Innen teil/Pflege und Wa rtung des Mähe rs/1.1 Wartung des Hinterradantr iebs (nur bei zus chaltbarem Fah rantrieb) (Abbi ldung R ) @ 34\ mod_14092953790 86_6.docx @ 246127 @ 2 @ 1 Wartung des Hinterradantriebs (nur bei zuschaltbarem Fahrantrieb) (Abbildung R ) Pos: 23.27 /Innen teil/Pflege und Wa rtung des Mähe rs/Wartung des Hinterradantrieb s -1- Text 43/4 7er Redesign Konu skugellager fet ten @ 33\mod_1 408534039020_ 6.docx @ 242702 @ @ 1 Einmal jährlich oder alle 15-20 Betriebsstunden die Lager der Räder fetten. – Auf beiden Seiten die Abdeckung Radkappe abnehmen. – Mit einem Steckschlüssel die Sechskantmutter lösen, Stufenscheibe entfernen, Antriebsräder zusammen mit Radkappe von der Radachse abziehen. – Die Radabdeckung abnehmen, dabei auf die Unterlegscheibe achten. – Den Schmutz von der Radabdeckung, dem Freilaufritzel auf der Getriebewelle und dem Zahnkranz an der Radinnenseite entfernen. Pos: 23.28 /Innen teil/Pflege und Wa rtung des Mähe rs/Wartung des Hinterradant riebs -2- Hinwei s @ 0\mod_111536 6592203_6.do cx @ 511 @ @ 1 HINWEIS Das Freilaufritzel nicht von der Getriebewelle abziehen! Pos: 23.29 /Innen teil/Pflege und Wa rtung des Mähe rs/Wartung des Hinterradantrieb s -3- Text 43/4 7er Redesign Konu skugellager fet ten @ 33\mod_1 408534212443_ 6.docx @ 242720 @ @ 1

– Die Lager mit einem Wälzlagerfett „KAJO-Langzeitfett LZR 2“ fetten. Freilaufritzel und Zahnkranz im Rad nicht einfetten! – Die Radabdeckung aufsetzen und die Unterlegscheibe auf die Radachse aufschieben. Beim Aufstecken des Antriebsrades darauf achten, dass Ritzel und Zahnkranz ineinander greifen, evtl. das Rad auf der Achse leicht verdrehen. – Die Stufenscheibe aufsetzen, mit Sechskantmutter befestigen und soweit festziehen, dass die Räder sich noch leicht, aber spielfrei drehen lassen. Abdeckung Radkappe wieder einsetzen. Pos: 23.30 /Innen teil/Pflege und Wa rtung des Mähe rs/1.1 Wartung des Antriebs (nur be i zuschaltbare m Fahrantr ieb) @ 34\mod_14 09295355918_6.do cx @ 246109 @ 2 @ 1 Wartung des Antriebs (nur bei zuschaltbarem Fahrantrieb) Pos: 23.31 /Innen teil/Pflege und Wa rtung des Mähe rs/Wartung des Antriebs Text @ 0\mod_1115 366850453_6.docx @ 515 @ @ 1 – Für die einwandfreie Funktion des Riemenantriebs ist es unbedingt erforderlich, dass der Bowdenzug zum Ein-/Ausschalten des Fahrantriebs leichtgängig ist. – Der Bowdenzug ist nicht einstellbar und muss bei nicht mehr gegebener Funktion getauscht werden. Pos: 23.32 /Innen teil/Pflege und Wa rtung des Mähe rs/1.1 Auswech seln des Antriebke ilriemens @ 0\m od_112789706 4506_6.docx @ 1 328 @ 2 @ 1 Auswechseln des Antriebkeilriemens Pos: 23.33 /Innen teil/Pflege und Wa rtung des Mähe rs/Auswechseln des Antriebkeilr iemens Text @ 0 \mod_112789 7128979_6.docx @ 1330 @ @ 1 Das Auswechseln des Antriebkeilriemens nur von einer autorisierten Fachwerkstatt ausführen lassen.

18 WARTUNG DES MOTORS

Sicherheitshinweis! Symbolerklärung siehe Tabelle Seite 3

WARNUNG Verletzungen vermeiden! Motorabgase enthalten Kohlenmonoxid und können ernsthafte Erkrankungen oder Tod zur Folge haben. Den Motor nicht in geschlossenen Räumen, wie Garagen, betreiben, auch dann nicht, wenn Türen und Fenster geöffnet sind. Die Maschine ins Freie bewegen, bevor der Motor angelassen wird. Pos: 24.5 /Innente il/Wartung des M otors/Allgeme iner Hinweis 40e r @ 4\mod_11 59962808155_6.do cx @ 21642 @ @ 1 WICHTIG Zu Reinigungs- und Wartungsarbeiten den Motor bzw. Mäher nicht auf die Seite legen, sondern vorne hochkippen O (Zündkerze nach oben), da sonst Startschwierigkeiten auftreten könnten. Beim Hochkippen des Mähers darauf achten, dass die Auswurfklappe nicht beschädigt wird. In angehobenem Zustand den Mäher sichern! ACHTUNG Beim Kippen darauf achten, dass kein Öl oder Benzin austritt. Feuergefahr! Die regelmäßige Ausführung der vorgeschriebenen Wartungs- und Pflegearbeiten sind die Voraussetzung für eine dauerhafte und störungsfreie Funktion des Motors und außerdem Grundvoraussetzung für Garantieansprüche. Den Motor vor allem äußerlich stets sauber halten, besonders der Schalldämpfer- und Zylinderbereich muss immer frei von Fremdkörpern sein (z.B. Grasreste). Auspuff und Motor erreichen im Betrieb sehr hohe Temperaturen. Brennbare Fremdkörper wie Laub, Gras usw. können sich entzünden. Auch eine einwandfreie Kühlung ist nur gewährleistet, wenn die Zylinderrippen stets sauber sind. WICHTIG Den Motor niemals mit Hochdruckreiniger oder normalem Wasserstrahl reinigen. Beschädigungen bzw. teure Reparaturen können die Folge sein. Ölwechsel HINWEIS Aus Umweltschutzgründen empfehlen wir, den Ölwechsel von einer Fachwerkstatt durchführen zu lassen. Der erste Ölwechsel bei neuem Motor ist nach ca. 5 Betriebsstunden erforderlich. Später etwa alle 50 Betriebsstunden oder mindestens einmal pro Mähsaison. – Bevor der Motor oder das Gerät zum Ölablassen gekippt werden, den Benzintank entleeren und den Motor so lange laufen lassen, bis er wegen Kraftstoffmangel stehen bleibt. – Motor abstellen und Zündkerzenstecker abziehen. – Das Öl wechseln, solange der Motor warm ist. – Zum Ölwechsel den Mess-Stab aus dem Öleinfüllstutzen entfernen. – Den Mäher so zur Seite legen, dass die Zündkerzenseite oben ist und das Altöl in ein Auffanggefäß abfließt. Altöl nicht ins Kanalnetz oder Erdreich ablassen, sondern gemäß den örtlichen Bestimmungen entsorgen. – Den Mäher gerade stellen und am Stutzen Markenöl (Menge und Qualität siehe technische Daten) einfüllen. Den Mess-Stab einschrauben und Ölstand kontrollieren (siehe „Ölstand prüfen“ und „Öl einfüllen“, Abbildung Y1 )! Bei ordnungsgemäßem Ölstand Ölmess-Stab einsetzen und festdrehen. Pos: 24.11 /Innen teil/Wartung des M otors/1.1 Reini gen bzw. Austaus ch des Luftfilte rs (Abbildung W ) @ 0\mod_1 115369153171_ 6.docx @ 537 @ 2 @ 1 Reinigen bzw. Austausch des Luftfilters (Abbildung W ) Pos: 24.12 /Innen teil/Wartung des M otors/Luftfilte r Hinweis @ 10 \mod_12513580 25635_6.docx @ 89688 @ @ 1 WICHTIG Niemals den Motor mit abgenommenem Luftfilter starten oder laufen lassen. Pos: 24.13 /Innen teil/Beschreibung de r Bauteile/47 -VARIO, 47-V ARIO E @ 65\mod_1 5943032352 33_0.docx @ 633 325 @ @ 1 Pos: 24.16 /Innen teil/Wartung des M otors/Reinigen b zw. Austausch des Luftfilters Te xt Motor SAU1334 0, SAU14508 @ 44 \mod_14 69090090435_6. docx @ 504443 @ @ 1

– Die Luftfilterdeckel-Verriegelung (4) mit einem Schraubenzieher vom Luftfiltergehäuse (1) lösen und den Luftfilterdeckel (3) entfernen. – Den bzw. die Filter (2) herausnehmen. – Den bzw. die Filter alle 50 Betriebsstunden reinigen. Bei leichter Verschmutzung auf einer glatten Fläche vorsichtig ausklopfen. Bei starker Verschmutzung oder Beschädigung erneuern. Papierfilter nicht auswaschen, nicht mit Druckluft ausblasen und nicht einölen. – Den bzw. die Filter (2) einsetzen. – Den Luftfilterdeckel (3) auf den Filter aufsetzen und die Luftfilterdeckel-Verriegelung (4) im Luftfiltergehäuse (1) einrasten lassen. Bei ungünstigen Einsatzbedingungen (starke Staubentwicklung) ist die Reinigung nach jedem Mähen erforderlich. Luftfilter jährlich oder alle 200 Betriebsstunden ersetzen. (Bestell-Nr. Luftfilter siehe Original-Ersatzteile und Zubehör) Pos: 24.17 /Innen teil/Wartung des M otors/1.1 Kont rolle der Zündke rze (Abbildung Y ) @ 0\mod_1 115369306250_ 6.docx @ 541 @ 2 @ 1 Kontrolle der Zündkerze (Abbildung Y ) Pos: 24.18 /Innen teil/Beschreibung de r Bauteile/47 -VARIO, 47-V ARIO E @ 65\mod_1 5943032352 33_0.docx @ 633 325 @ @ 1 Pos: 24.21 /Innen teil/Wartung des M otors/Kontro lle der Zündkerze Text 0,7-0,8mm @ 2\mod_11443 23276738_6.do cx @ 11690 @ @ 1 Zur Verschleißprüfung den Zündkerzenstecker abziehen und die Zündkerze herausschrauben. Ist die Elektrode stark abgenutzt, muss die Zündkerze in jedem Fall ersetzt werden (Bestell-Nr. siehe Original-Ersatzteile und Zubehör). Anderenfalls genügt es, die Kerze mit einer Stahlbürste zu reinigen und den Elektrodenabstand auf 0,7 - 0,8 mm einzustellen. Die Zündkerze (auf Dichtring achten) von Hand in den Motor einschrauben und mit dem Steckschlüssel handfest anziehen. Kerzenstecker aufdrücken. Zündkerze jährlich austauschen. Pos: 24.22 /Innen teil/Beschreibung de r Bauteile/Al le Modelle_dl_tex t_bold_8 @ 33\m od_14092129 20947_6.docx @ 2 45825 @ @ 1 Pos: 24.23 /Innen teil/Wartung des M otors/1.1 Vorschriftsmäßiges „ Überwintern“ des M otors (oder länge rer Nichtgeb rauch) @ 0\mod_1 115369429437_ 6.docx @ 545 @ 2 @ 1 Vorschriftsmäßiges Überwintern des Motors (oder längerer Nichtgebrauch) Pos: 24.24 /Innen teil/Wartung des M otors/Vorsc hriftsmäßiges „Übe rwintern“ des Mo tors Gerät kippe n Text @ 0\mod _111536946368 7_6.docx @ 547 @ @ 1

– Benzintank entleeren und Motor solange laufen lassen, bis er wegen Kraftstoffmangel stehen bleibt. – Motor abstellen und Zündkerzenstecker abziehen. – Solange der Motor noch warm ist, Öl ablassen. Frisches Öl (Menge und Qualität siehe technische Daten) einfüllen. – Gras und Mähgutablagerungen von Zylinder und Zylinderrippen, unter der Motorabdeckhaube und um den Schalldämpfer herum beseitigen. – Das Gerät immer in sauberem Zustand in einem geschlossenen, trockenen Raum und für Kinder nicht erreichbar, aufbewahren.12

19 STÖRUNGSURSACHEN UND DEREN BESEITIGUNG

Störungen Mögliche Ursachen Beseitigung

Motor springt nicht an Schaltbügel nicht umgeklappt. Schaltbügel auf das Holmoberteil drücken D . Kraftstofftank leer. Sauberen und frischen Kraftstoff nachtanken. Zündkerzenstecker lose. Kerzenstecker aufdrücken oder von einer autorisierten Fachwerkstatt prüfen lassen. Zündkerze defekt bzw. verschmutzt oder Elektroden abgebrannt. Zündkerze ersetzen bzw. reinigen, Elektrodenabstand einstellen Y : 0,7 - 0,8 mm Motor bekommt zu viel Benzin (Zündkerze nass). Von einer autorisierten Fachwerkstatt prüfen lassen. Luftfilter verschmutzt. Luftfiltereinsatz reinigen bzw. erneuern W .

Motorleistung lässt nach Luftfilter verschmutzt. Luftfiltereinsatz reinigen bzw. erneuern W . Zündkerze verrußt. Von einer autorisierten Fachwerkstatt prüfen lassen. Kraftstoff überaltert oder verschmutzt Benzintank entleeren und frischen Kraftstoff einfüllen.

Motor läuft unregelmäßig Luftfilter verschmutzt. Luftfiltereinsatz reinigen bzw. erneuern W . Zündkerze verrußt. Von einer autorisierten Fachwerkstatt prüfen lassen.

Mäher fährt nicht (nur bei zuschaltbarem Fahrantrieb) Antriebsschaltbügel nicht gezogen. Antriebsschaltbügel ziehen G .

Von einer autorisierten Fachwerkstatt prüfen lassen.

Starke Erschütterungen (Vibrieren)

Von einer autorisierten Fachwerkstatt prüfen lassen.

Schnitt unsauber, Rasen wird gelb Messerbalken stumpf. Von einer autorisierten Fachwerkstatt nachschleifen und auswuchten lassen Q . Schnitthöhe zu niedrig. Größere Schnitthöhe einstellen I . Motordrehzahl zu gering. Von einer autorisierten Fachwerkstatt prüfen lassen. Mähen mit zu hoher Geschwindigkeit. Mähgeschwindigkeit anpassen, gegebenenfalls Fahrantrieb ausschalten. Mähbahnen nicht genügend überlappt. Bei hohem Gras müssen die Mähbahnen u. U. weiter überlappen. Rasen verfilzt. Durch Einsatz eines Vertikutierers kann spürbare Verbesserung erzielt werden.

Auswurf verstopft Fangsack voll. Fangsack leeren L . Motordrehzahl zu gering. Von einer autorisierten Fachwerkstatt prüfen lassen. Zu niedrige Schnitthöhe bei zu hohem Gras. Größere Schnitthöhe einstellen I . Mähen mit zu hoher Geschwindigkeit. Mähgeschwindigkeit anpassen, gegebenenfalls Fahrantrieb ausschalten. Gras ist feucht. Rasen trocknen lassen.

Das gemulchte Gras sieht schlecht aus: Klumpen, übermäßige Schnittgutmengen, grober Schnitt Messerbalken stumpf. Von einer autorisierten Fachwerkstatt nachschleifen und auswuchten lassen. Mulchregel nicht befolgt (max. 1/3 der Grashöhe schneiden; die zu schneidende Grashöhe muss niedriger als 10 cm sein). Größere Schnitthöhe einstellen I . Mäher auf Heckauswurf umbauen U2 + S1 und Rasen zuerst mit hoher Schnitteinstellung mähen. Fahrgeschwindigkeit zu hoch. Fahrgeschwindigkeit anpassen, gegebenenfalls Fahrantrieb ausschalten. Grasansammlung unter dem Mähwerk. Größere Schnitthöhe einstellen I . Mähbahnen nicht genügend überlappt. Bei hohem Gras müssen die Mähbahnen u. U. weiter überlappen. Gras ist feucht. Größere Schnitthöhe einstellen I . Rasen trocknen lassen.

Bei Störungen und Defekten, die hier nicht angeführt sind, wenden Sie sich bitte an die nächste autorisierte Fachwerkstatt. Reparaturen, die Fachkenntnis erfordern, sollten Sie nur von einem Fachmann durchführen lassen. Ihre autorisierte Fachwerkstatt hilft Ihnen ebenfalls gerne, falls Sie die hier beschriebenen Wartungsarbeiten nicht selbst durchführen wollen. 20 TECHNISCHE DATEN Motor 40-CLASSIC Motor LONCIN 4-Takt-Motor, 1P65FE Hubraum 139 cm

Nennleistung 2,1 kW Elektrodenabstand 0,7 – 0,8 mm Kraftstoff Bleifreier Standard-Kraftstoff, mit max.10% Ethanol Tankinhalt ca. 0,9 Liter Schmieröl

SAE 10W-30, SAE 10W-40, API SE

oder ähnliches Markenöl Mindestqualität SF Ölmenge 0,5 Liter

Nennleistung 2,7 kW Elektrodenabstand 0,7 - 0,8 mm Kraftstoff Bleifreier Standard-Kraftstoff, mit max.10% Ethanol Tankinhalt ca. 1,0 Liter Schmieröl

SAE 10W-30, SAE 10W-40, API SE

oder ähnliches Markenöl Mindestqualität SF Ölmenge 0,5 Liter

45-A CLASSIC Garantierter Schallleistungspegel; gemessen nach 2000/14/EG

= 96 dB(A) Pos: 26.13 /Innen teil/Technische Daten/1.1 Schalld ruckpegel @ 26 \mod_137750 6423245_6.docx @ 193475 @ 2 @ 1 51-A CLASSIC Garantierter Schallleistungspegel; gemessen nach 2000/14/EG

= 98 dB(A) Schalldruckpegel 40-CLASSIC Emissions-Schalldruckpegel am Bedienerplatz; gemessen nach EN ISO 5395-2 Messunsicherheiten; nach ISO 4871

= 77,2 dB(A) 2,5 dB 45-A CLASSIC Emissions-Schalldruckpegel am Bedienerplatz; gemessen nach EN ISO 5395-2 Messunsicherheiten; nach ISO 4871

= 80,9 dB(A) 2,5 dB 51-A CLASSIC Emissions-Schalldruckpegel am Bedienerplatz; gemessen nach EN ISO 5395-2 Messunsicherheiten; nach ISO 4871

= 82,7 dB(A) 2,5 dB Schwingungen 40-CLASSIC Schwingungen am Führungsholm; gemessen nach EN ISO 5395-2 Messunsicherheiten; nach EN 12096

45-A CLASSIC Schwingungen am Führungsholm; gemessen nach EN ISO 5395-2 Messunsicherheiten; nach EN 12096

51-A CLASSIC Schwingungen am Führungsholm; gemessen nach EN ISO 5395-2 Messunsicherheiten; nach EN 12096

Motoröl SA24208 Wälzlagerfett SAA11300 Zündkerze SAE10005 Luftfilter (40-CLASSIC) SAE10393 & SAE10394 Luftfilter (45-A CLASSIC, 51-A CLASSIC) SAE10006 Messerbalken Das Auswechseln des Messerbalkens ist aus Sicherheitsgründen nur von einer autorisierten Fachwerkstatt auszuführen. Diese Fachwerkstatt verfügt auch über die entsprechende Ersatzteilnummer des Messerbalkens.

Pos: 11.11 /Innen teil/Erklärung de r Symbole/Stro mführende Leitunge n Mäher @ 57 \mod_1563437 082414_6.docx @ 601278 @ @ 1

Pos: 11.14 /Innen teil/Erklärung de r Symbole/Han dschuhe Mäher @ 5 3\mod_1513 000073671_6.docx @ 577202 @ @ 1

Pos: 11.15 /Innen teil/Erklärung de r Symbole/Gehö rschutz Mäher @ 5 4\mod_1517 491490990_6.docx @ 582868 @ @ 1

Pos: 12.2 /Innente il/Bestimmung sgemäßer Geb rauch/1 BESTIMMUN GSGEMÄSSER GEBRAUCH @ 0\ mod_1115117 930656_6.docx @ 137 @ 1 @ 1

5 UTILISATION CONFORME À L'EMPLOI PRÉVU

Pos: 12.3 /Innente il/Bestimmung sgemäßer Geb rauch/Bestimmungsgemä ßer Gebra uch SABO+JD Mähe rText @ 23\mod_1367 992961954_6.docx @ 173059 @ @ 1

• Des bruits forts peuvent causer des troubles auditifs. Portez des protections auditives. Pos: 13.7.4 /Innen teil/Sicherheitsvo rschriften/ Vorbereitende Maßna hmen/Vor dem Mähe n...Fremdkö rper entfernen M äher Heckausw urf+Seitenauswu rf @ 24\mod_1 376486280640_ 6.docx @ 180352 @ @ 1

Pos: 13.7.5 /Innen teil/Sicherheitsvo rschriften/ Vorbereitende Maßna hmen/Vor dem Mähe n...stromführen de Leitungen @ 56\mod_15 62935567795_6.d ocx @ 600782 @ @ 1

Pos: 13.7.6 /Innen teil/Sicherhe itsvorschriften/ Vorbereitende Maßna hmen/Einsatz Mä her/Vertikutiere r bei Mährobote r, Arbeitsfläche @ 4 1\mod_1447 053549539_6.docx @ 428337 @ @ 1

Pos: 13.7.7 /Innen teil/Sicherheitsvo rschriften/ Vorbereitende Maßna hmen/Herunte rhängende Zweige .. . den Benutze r verletzen Mähe r (ohne Kabel) @ 3\mod_11586 70313529_6.docx @ 20042 @ @ 1

Pos: 13.7.9 /Innen teil/Sicherheitsvo rschriften/ Vorbereitende Maßna hmen/Vor Gebrau ch ... Sichtkont rolle ... Schneidwe rkzeug Mäher @ 50\mod_147 9216393536_6.do cx @ 538733 @ @ 1

Pos: 13.8.8 /Innen teil/Sicherheitsvo rschriften/Han dhabung/Kerze nstecker nur bei ab gekühltem Moto r abziehen @ 53 \mod_1513001 243580_6.docx @ 577230 @ @ 1

Pos: 13.8.28 /Inne nteil/Sicherheit svorschriften/Ha ndhabung/Schutzei nrichtungen sind: @ 28\mod_ 1384937914417 _6.docx @ 218434 @ @ 1 Les équipements de protection sont (voir chapitre « Description des composants ») : Pos: 13.8.29 /Inne nteil/Sicherheit svorschriften/Ha ndhabung/Schutzei nrichtungen – Gehäuse, Grasfan gsack, Ausw urfklappe (13,12) , Prallschutz 47er _4-stellig @ 65\mo d_159430160 2600_6.docx @ 63 3101 @ @ 1

Pos: 13.8.30 /Inne nteil/Sicherheit svorschriften/Ha ndhabung/Schutzei nrichtungen – Gehäuse @ 6\mod _119615604 4914_6.docx @ 4 1832 @ @ 1

Pos: 13.8.31 /Inne nteil/Sicherheit svorschriften/Ha ndhabung/Schutzei nrichtungen – Abdeckungen de s Riementriebs (1 0,11), Motorabde ckungen (4,5) 47er_4-stellig @ 65\mod_15943 02029174_6.docx @ 633129 @ @ 1

Pos: 13.8.32 /Inne nteil/Sicherheit svorschriften/Ha ndhabung/Schutzei nrichtungen – Auspuffschutzg itter (10,9) 47er_ 4-stellig @ 65\m od_1594302414 516_6.docx @ 63 3157 @ @ 1

Pos: 13.8.33 /Inne nteil/Sicherheit svorschriften/Ha ndhabung/ Schutzeinrichtungen ... nicht veränder n @ 0\mod_112 0122936481_6.do cx @ 857 @ @ 1 Les dispositifs de protection ne doivent pas être modifiés. Pos: 13.8.34 /Inne nteil/Sicherheit svorschriften/Ha ndhabung/Grunde instellung des M otors nicht ände rn @ 0\mod_1115 127339593_6.docx @ 209 @ @ 1

Pos: 13.8.37 /Inne nteil/Sicherheit svorschriften/Ha ndhabung/Maschine nicht hochgeka ntet werden ... seitlicher Auswu rf ... nicht vo r Auswurfkanal ste hen @ 38\mod_1 439902043610_ 6.docx @ 407289 @ @ 1

Pos: 13.8.38 /Inne nteil/Sicherheit svorschriften/Ha ndhabung/Hände oder Füße nicht in d ie Nähe von d rehenden Teilen M äher (Heck+ Seite) @ 0\mod_ 1115128631906 _6.docx @ 217 @ @ 1

Pos: 13.8.39 /Inne nteil/Sicherheit svorschriften/Ha ndhabung/Kerzenste cker abziehen, Zündschlüssel ab ziehen (wenn v orhanden) Mähe r @ 42\mod_14 60539796321_6. docx @ 4342 17 @ @ 1

Pos: 13.8.40 /Inne nteil/Sicherheit svorschriften/Ha ndhabung/Frem dkörper: durch Fach händler prüfen la ssen @ 0\m od_11151296959 21_6.docx @ 223 @ @ 1

Pos: 13.8.44 /Inne nteil/Sicherheit svorschriften/Ha ndhabung/Benz inabsperrhahn sch ließen Mäher @ 0\mod_11151 30120093_6.docx @ 229 @ @ 1

Pos: 13.9.5 /Innen teil/Sicherheitsvo rschriften/Wa rtung und Lage rung/Explosionsgefa hr, Gerät nicht mit ge fülltem Tank in geschlosse nen Räumen auf bewahren @ 0\ mod_1115184483 468_6.docx @ 247 @ @ 1

Pos: 13.9.6 /Innen teil/Sicherheitsvo rschriften/Wa rtung und Lage rung/Vorsicht, he iß @ 0\mod_111 5184999140_6.do cx @ 249 @ @ 1

Pos: 13.9.7 /Innen teil/Sicherheitsvo rschriften/Wa rtung und Lage rung/Brandgefahr ve rmeiden (Beim Hoc hkippen oder auf d ie Seite lege n) @ 43\mod_ 1466673650401 _6.docx @ 49 9609 @ @ 1

Pos: 13.9.9 /Innen teil/Sicherheitsvo rschriften/Wa rtung und Lage rung/vor jedem Mähen ...Zustand ...Me sser(kupplung) prüfen Mähe r Benzinmäher @ 19\mod_134630 9092301_6.do cx @ 151644 @ @ 1

Pos: 13.9.10 /Inne nteil/Sicherheit svorschriften/Wa rtung und Lage rung/Auswechseln, Na chschleifen . .. Auswuchten ...Mes ser(kupplung) Benzinmähe r neu @ 10\mod_12 5058361710 6_6.docx @ 8670 9 @ @ 1

Pos: 13.9.11 /Inne nteil/Sicherheit svorschriften/Wa rtung und Lagerun g/Beschädigte Tei le ersetzen @ 0\mod_1115 186070093_6.docx @ 261 @ @ 1

Pos: 13.9.13 /Inne nteil/Sicherheit svorschriften/Wa rtung und Lagerun g/Betriebsstoffe - Schutzausr üstung/Datenblä tter (Motoröl+Kra ftstoff) @ 64\m od_1579858529 841_6.docx @ 625 402 @ @ 1

Pos: 13.9.15 /Inne nteil/Sicherheit svorschriften/Wa rtung und Lagerun g/Kerzenstecke r niemals bei laufe ndem Motor ab ziehen @ 13\mod _128021905 6956_6.docx @ 1 10073 @ @ 1

Faire contrôler par un atelier spécialisé agréé. Pos: 25.3.7 /Innen teil/Störungsu rsachen und deren Beseitigung/Stör ungstabellenelem ente/Starke Er schütterungen (Vi brieren) @ 0 \mod_11153773 18234_6.docx @ 575 @ @ 1 Fortes vibrations

Pos: 11.11 /Innen teil/Erklärung de r Symbole/Stro mführende Leitunge n Mäher @ 57 \mod_1563437 082414_6.docx @ 601278 @ @ 1

Pos: 11.14 /Innen teil/Erklärung de r Symbole/Han dschuhe Mäher @ 5 3\mod_1513 000073671_6.docx @ 577202 @ @ 1

Pos: 11.15 /Innen teil/Erklärung de r Symbole/Gehö rschutz Mähe r @ 54\mod_1517 491490990_6.docx @ 582868 @ @ 1

Pos: 12.2 /Innente il/Bestimmung sgemäßer Geb rauch/1 BESTIMMUN GSGEMÄSSER GEBRAUCH @ 0\ mod_1115117 930656_6.docx @ 137 @ 1 @ 1 5 PROPER USE Pos: 12.3 /Innente il/Bestimmung sgemäßer Geb rauch/Bestimmungsgemä ßer Gebra uch SABO+JD Mähe rText @ 23\ mod_13679929619 54_6.docx @ 173059 @ @ 1

Pos: 13.7.5 /Innen teil/Sicherheitsvo rschriften/ Vorbereitende Maßna hmen/Vor dem M ähen...stromfü hrende Leitunge n @ 56\mod_15 62935567795_6.d ocx @ 600782 @ @ 1

Pos: 13.7.6 /Innen teil/Sicherheitsvo rschriften/ Vorbereitende Maßna hmen/Einsatz Mä her/Vertikutiere r bei Mähroboter, Arbeitsfläche @ 4 1\mod_1447 053549539_6.docx @ 428337 @ @ 1

Pos: 13.7.7 /Innen teil/Sicherheitsvo rschriften/ Vorbereitende Maßna hmen/Herunte rhängende Zweige .. . den Benutze r verletzen Mähe r (ohne Kabel) @ 3\mod_11586 70313529_6.docx @ 20042 @ @ 1

Pos: 13.7.9 /Innen teil/Sicherheitsvo rschriften/ Vorbereitende Maßna hmen/Vor Gebrau ch ... Sichtkont rolle ... Schneidwe rkzeug Mäher @ 50\mod_147 9216393536_6.do cx @ 538733 @ @ 1

• Always observe the safety distance to the machine which is maintained by the guide bar. Pos: 13.8.22 /Inne nteil/Sicherhe itsvorschriften/Ha ndhabung/ Abrutschen des Gerä tes beim Tragen v erhindern (mit Auswurfklappe) @ 5\mod_1184319 263181_6.docx @ 37713 @ @ 1

Pos: 13.8.30 /Inne nteil/Sicherheit svorschriften/Ha ndhabung/Schutzei nrichtungen – Gehäuse @ 6\mod _119615604 4914_6.docx @ 4 1832 @ @ 1

Pos: 13.8.31 /Inne nteil/Sicherheit svorschriften/Ha ndhabung/Schutzei nrichtungen – Abdeckungen de s Riementriebs (1 0,11), Motorabde ckungen (4,5) 47er_4-stellig @ 65\mod_15943 02029174_6.docx @ 633129 @ @ 1

Pos: 13.8.32 /Inne nteil/Sicherheit svorschriften/Ha ndhabung/Schutzei nrichtungen – Auspuffschutzg itter (10,9) 47er_ 4-stellig @ 65\m od_1594302414 516_6.docx @ 63 3157 @ @ 1

Pos: 13.8.33 /Inne nteil/Sicherheit svorschriften/Ha ndhabung/Schutzei nrichtungen ... nicht veränder n @ 0\mod_112 0122936481_6.do cx @ 857 @ @ 1 The protective devices must not be modified. Pos: 13.8.34 /Inne nteil/Sicherheit svorschriften/Ha ndhabung/Grunde instellung des M otors nicht än dern @ 0\mod_ 1115127339593_ 6.docx @ 209 @ @ 1

Pos: 13.8.37 /Inne nteil/Sicherheit svorschriften/Ha ndhabung/Maschine nicht hochgeka ntet werden ... seitlicher Auswu rf ... nicht vo r Auswurfkanal ste hen @ 38\mod_1 439902043610_ 6.docx @ 407289 @ @ 1

Pos: 13.8.38 /Inne nteil/Sicherheit svorschriften/Ha ndhabung/Hände oder Füße nicht in d ie Nähe von d rehenden Teilen M äher (Heck+ Seite) @ 0\mod_ 1115128631906 _6.docx @ 21 7 @ @ 1

Pos: 13.8.39 /Inne nteil/Sicherheit svorschriften/Ha ndhabung/Ker zenstecker abziehen, Zündschlüssel ab ziehen (wenn v orhanden) Mähe r @ 42\mod_14 60539796321_6. docx @ 434217 @ @ 1

Pos: 13.8.40 /Inne nteil/Sicherheit svorschriften/Ha ndhabung/Frem dkörper: durch Fach händler prüfen la ssen @ 0\m od_11151296959 21_6.docx @ 223 @ @ 1

Pos: 13.8.44 /Inne nteil/Sicherheit svorschriften/Ha ndhabung/ Benzinabsperrhahn schließen Mäher @ 0\mod_11151 30120093_6.docx @ 229 @ @ 1

Pos: 13.9.5 /Innen teil/Sicherheitsvo rschriften/Wa rtung und Lage rung/Explosionsgefa hr, Gerät nicht mit ge fülltem Tank in geschlosse nen Räumen auf bewahren @ 0\ mod_1115184483 468_6.docx @ 247 @ @ 1

Pos: 13.9.6 /Innen teil/Sicherheitsvo rschriften/Wa rtung und Lage rung/Vorsicht, he iß @ 0\mod_111 5184999140_6.do cx @ 249 @ @ 1

Pos: 13.9.9 /Innen teil/Sicherheitsvo rschriften/Wa rtung und Lage rung/vor jedem Mähen ...Zustand ...Me sser(kupplung) prüfen Mähe r Benzinmäher @ 19\mod_134630 9092301_6.do cx @ 151644 @ @ 1

Pos: 13.9.10 /Inne nteil/Sicherheit svorschriften/Wa rtung und Lagerun g/Auswechseln, Na chschleifen .. . Auswuchten ...M esser(kupplun g) Benzinmäher ne u @ 10\mod_12 5058361710 6_6.docx @ 8670 9 @ @ 1

Pos: 13.9.11 /Inne nteil/Sicherheit svorschriften/Wa rtung und Lagerun g/Beschädigte Tei le ersetzen @ 0\mod_1115 186070093_6.docx @ 261 @ @ 1

Pos: 13.9.13 /Inne nteil/Sicherheit svorschriften/Wa rtung und Lagerun g/Betriebsstoffe - Schutzausr üstung/Datenblä tter (Motoröl+Kra ftstoff) @ 64\m od_1579858529 841_6.docx @ 625 402 @ @ 1

Pos: 13.9.15 /Inne nteil/Sicherheit svorschriften/Wa rtung und Lage rung/Kerzenstecke r niemals bei laufendem Motor ab ziehen @ 13\mod _128021905 6956_6.docx @ 1 10073 @ @ 1

Pos: 25.3.5 /Innen teil/Störungsu rsachen und deren Beseitigung/Stör ungstabelleneleme nte/Mäher fäh rt nicht (nur bei zu schaltbarem Fahrantrieb) @ 17\ mod_13342 37837356_6.docx @ 137111 @ @ 1 Mower does not move (only with connectible autodrive) Drive control bar not pulled up. Pull the drive control bar up G .

Pos: 27.2 /Innente il/Original-E rsatzteile und Zube hör/1 ORIGIN AL-ERSATZTEILE UND ZUBEHÖR @ 26\mod_13775 12241340_6.do cx @ 193682 @ 1 @ 1

Pos: 12.3 /Innente il/Bestimmung sgemäße

• Luide geluiden kunnen tot gehoorschade leiden. Gehoorbescherming dragen. Pos: 13.7.4 /Innen teil/Sicherheitsvo rschriften/ Vorbereitende Maßna hmen/Vor dem M ähen...Fremdkö rper entfernen Mä her Heckauswurf+ Seitenauswu rf @ 24\mod_1 376486280640_ 6.docx @ 180352 @ @ 1

Pos: 13.7.5 /Innen teil/Sicherheitsvo rschriften/ Vorbereitende Maßna hmen/Vor dem Mähe n...stromfü hrende Leitungen @ 56\mod_15 62935567795_6.d ocx @ 600782 @ @ 1

Pos: 13.7.6 /Innen teil/Sicherheitsvo rschriften/ Vorbereitende Maßna hmen/Einsatz Mä her/Vertikutie rer bei Mährobote r, Arbeitsfläche @ 4 1\mod_1447 053549539_6.docx @ 428337 @ @ 1

Pos: 13.7.7 /Innen teil/Sicherheitsvo rschriften/ Vorbereitende Maßna hmen/Herunte rhängende Zweige .. . den Benutze r verletzen Mähe r (ohne Kabel) @ 3\mod_11586 70313529_6.docx @ 20042 @ @ 1

Pos: 13.7.9 /Innen teil/Sicherheitsvo rschriften/ Vorbereitende Maßna hmen/Vor Gebrau ch ... Sichtkont rolle ... Schneidwe rkzeug Mäher @ 50\mod_147 9216393536_6.do cx @ 538733 @ @ 1

• Bougie nooit bij lopende motor eraf trekken. Gevaar: elektrische schok! Pos: 13.8.8 /Innen teil/Sicherhei tsvorschriften/Han dhabung/Kerze nstecker nur bei ab gekühltem Moto r abziehen @ 5 3\mod_1513001 243580_6.docx @ 577230 @ @ 1

Pos: 13.8.30 /Inne nteil/Sicherheit svorschriften/Ha ndhabung/Schutzei nrichtungen – Gehäuse @ 6\mod _119615604 4914_6.docx @ 4 1832 @ @ 1

Pos: 13.8.31 /Inne nteil/Sicherheit svorschriften/Ha ndhabung/Schutzei nrichtungen – Abdeckungen de s Riementriebs (1 0,11), Motorabde ckungen (4,5) 47er_4-stellig @ 65\mod_15943 02029174_6.docx @ 633129 @ @ 1

Pos: 13.8.32 /Inne nteil/Sicherheit svorschriften/Ha ndhabung/Schutzei nrichtungen – Auspuffschutzg itter (10,9) 47er_ 4-stellig @ 65\m od_1594302414 516_6.docx @ 63 3157 @ @ 1

Pos: 13.8.33 /Inne nteil/Sicherheit svorschriften/Ha ndhabung/Schutzei nrichtungen ... nicht veränder n @ 0\mod_112 0122936481_6.do cx @ 857 @ @ 1 De bescherminrichtingen mogen niet veranderd worden. Pos: 13.8.34 /Inne nteil/Sicherheit svorschriften/Ha ndhabung/Grunde instellung des M otors nicht ände rn @ 0\mod_ 1115127339593_ 6.docx @ 209 @ @ 1

Pos: 13.8.37 /Inne nteil/Sicherheit svorschriften/Ha ndhabung/Mas chine nicht hochgek antet werden ... seitlicher Auswu rf ... nicht vor Au swurfkanal ste hen @ 38\mod_1 439902043610_ 6.docx @ 407289 @ @ 1

Pos: 13.8.38 /Inne nteil/Sicherheit svorschriften/Ha ndhabung/Hände oder Füße nicht in d ie Nähe von d rehenden Teilen M äher (Heck+ Seite) @ 0\mod_ 1115128631906 _6.docx @ 217 @ @ 1

Pos: 13.8.39 /Inne nteil/Sicherheit svorschriften/Ha ndhabung/Kerzenste cker abziehen, Zündschlüssel ab ziehen (wenn v orhanden) Mähe r @ 42\mod_14 60539796321_6. docx @ 4342 17 @ @ 1

Pos: 13.8.40 /Inne nteil/Sicherheit svorschriften/Ha ndhabung/Frem dkörper: durch Fach händler prüfen la ssen @ 0\m od_11151296959 21_6.docx @ 223 @ @ 1

Pos: 13.8.44 /Inne nteil/Sicherheit svorschriften/Ha ndhabung/Benz inabsperrhahn sch ließen Mäher @ 0\mod_11151 30120093_6.docx @ 229 @ @ 1

Pos: 13.9.5 /Innen teil/Sicherheitsvo rschriften/Wa rtung und Lage rung/Explosionsgefa hr, Gerät nicht mit ge fülltem Tank in geschlosse nen Räumen auf bewahren @ 0\ mod_1115184483 468_6.docx @ 247 @ @ 1

Pos: 13.9.6 /Innen teil/Sicherheitsvo rschriften/Wa rtung und Lage rung/Vorsicht, he iß @ 0\mod_111 5184999140_6.do cx @ 249 @ @ 1

Pos: 13.9.7 /Innen teil/Sicherheitsvo rschriften/Wa rtung und Lage rung/Brandgefahr ve rmeiden (Beim Hoc hkippen oder auf d ie Seite legen) @ 43\mod_ 1466673650401 _6.docx @ 499609 @ @ 1

Pos: 13.9.9 /Innen teil/Sicherheitsvo rschriften/Wa rtung und Lage rung/vor jedem Mähen ...Zustand ...Me sser(kupplung) prüfen Mähe r Benzinmäher @ 19\mod_134630 9092301_6.do cx @ 151644 @ @ 1

Pos: 13.9.10 /Inne nteil/Sicherheit svorschriften/Wa rtung und Lagerun g/Auswechseln, Na chschleifen .. . Auswuchten ...Mes ser(kupplun g) Benzinmäher ne u @ 10\mod_12 5058361710 6_6.docx @ 8670 9 @ @ 1

Pos: 13.9.11 /Inne nteil/Sicherheit svorschriften/Wa rtung und Lagerun g/Beschädigte Tei le ersetzen @ 0\mod_1115 186070093_6.docx @ 261 @ @ 1

Pos: 13.9.13 /Inne nteil/Sicherheit svorschriften/Wa rtung und Lagerun g/Betriebsstoffe - Schutzausr üstung/Datenblä tter (Motoröl+Kra ftstoff) @ 64\m od_1579858529 841_6.docx @ 625 402 @ @ 1

Pos: 13.9.15 /Inne nteil/Sicherheit svorschriften/Wa rtung und Lagerun g/Kerzenstecke r niemals bei laufe ndem Motor ab ziehen @ 13\mod _128021905 6956_6.docx @ 1 10073 @ @ 1

• Controleren of de bougie goed bevestigd is! Gevaar: elektrische schok. Pos: 13.9.18 /Inne nteil/Sicherheit svorschriften/Wa rtung und Lagerun g/Tank nur im F reien entleeren @ 0\mod_111 5186486750_6.docx @ 267 @ @ 1

Pos: 27.2 /Innente il/Original-E rsatzteile und Zube hör/1 ORIGINA L-ERSATZTEILE UND ZUBEHÖR @ 26\mod_13775 12241340_6.do cx @ 193682 @ 1 @ 1

Pos: 11.7 /Innente il/Erklärung de r Symbole/Fuß M äher (Motor) @ 0\mod_11151167 45984_6.docx @ 123 @ @ 1

Pos: 11.11 /Innen teil/Erklärung de r Symbole/Stro mführende Leitunge n Mäher @ 57 \mod_1563437 082414_6.docx @ 601278 @ @ 1

Pos: 11.14 /Innen teil/Erklärung de r Symbole/Han dschuhe Mäher @ 5 3\mod_1513 000073671_6.docx @ 577202 @ @ 1

Pos: 11.15 /Innen teil/Erklärung de r Symbole/Ge hörschutz Mäher @ 5 4\mod_1517 491490990_6.docx @ 582868 @ @ 1

Pos: 13.7.5 /Innen teil/Sicherheitsvo rschriften/ Vorbereitende Maßna hmen/Vor dem Mähe n...stromführen de Leitungen @ 56\mod_15 62935567795_6.d ocx @ 600782 @ @ 1

Pos: 13.7.6 /Innen teil/Sicherheitsvo rschriften/ Vorbereitende Maßna hmen/Einsatz Mä her/Vertikut ierer bei Mährobote r, Arbeitsfläche @ 4 1\mod_1447 053549539_6.docx @ 428337 @ @ 1

Pos: 13.7.7 /Innen teil/Sicherheitsvo rschriften/ Vorbereitende Maßna hmen/Herunte rhängende Zwe ige ... den Benutze r verletzen Mähe r (ohne Kabel) @ 3\mod_11586 70313529_6.docx @ 20042 @ @ 1

Pos: 13.7.9 /Innen teil/Sicherheitsvo rschriften/ Vorbereitende Maßna hmen/Vor Gebrau ch ... Sichtkont rolle ... Schneidwe rkzeug Mäher @ 50\mod_147 9216393536_6.do cx @ 538733 @ @ 1

Pos: 13.8.30 /Inne nteil/Sicherheit svorschriften/Ha ndhabung/Schutzei nrichtungen – Gehäuse @ 6\mod _119615604 4914_6.docx @ 4 1832 @ @ 1

Pos: 13.8.31 /Inne nteil/Sicherheit svorschriften/Ha ndhabung/Schutzei nrichtungen – Abdeckungen de s Riementriebs (1 0,11), Motorabde ckungen (4,5) 47er_4-stellig @ 65\mod_15943 02029174_6.docx @ 633129 @ @ 1

Pos: 13.8.32 /Inne nteil/Sicherheit svorschriften/Ha ndhabung/Schutzei nrichtungen – Auspuffschutzg itter (10,9) 47er_ 4-stellig @ 65\m od_1594302414 516_6.docx @ 63 3157 @ @ 1

Pos: 13.8.37 /Inne nteil/Sicherheit svorschriften/Ha ndhabung/Maschine nicht hochgeka ntet werden ... seitlicher Auswu rf ... nicht vo r Auswurfkanal ste hen @ 38\mod_1 439902043610_ 6.docx @ 407289 @ @ 1

Pos: 13.8.38 /Inne nteil/Sicherheit svorschriften/Ha ndhabung/Hände oder Füße nicht in d ie Nähe von d rehenden Teile n Mäher (Heck+ Seite) @ 0\mod_ 1115128631906 _6.docx @ 217 @ @ 1

Pos: 13.8.39 /Inne nteil/Sicherheit svorschriften/Ha ndhabung/Kerzenste cker abziehen, Zündschlüssel ab ziehen (wenn v orhanden) Mähe r @ 42\mod_14 60539796321_6. docx @ 4342 17 @ @ 1

Pos: 13.8.40 /Inne nteil/Sicherheit svorschriften/Ha ndhabung/Frem dkörper: durch Fach händler prüfen la ssen @ 0\m od_11151296959 21_6.docx @ 223 @ @ 1

Pos: 13.8.44 /Inne nteil/Sicherheit svorschriften/Ha ndhabung/Benz inabsperrhahn sch ließen Mäher @ 0\mod_11151 30120093_6.docx @ 229 @ @ 1

Pos: 13.9.5 /Innen teil/Sicherheitsvo rschriften/Wa rtung und Lage rung/Explosionsgefa hr, Gerät nicht mit ge fülltem Tank in geschlosse nen Räumen auf bewahren @ 0\ mod_1115184483 468_6.docx @ 247 @ @ 16

Pos: 13.9.6 /Innen teil/Sicherheitsvo rschriften/Wa rtung und Lage rung/Vorsicht, he iß @ 0\mod_111 5184999140_6.do cx @ 249 @ @ 1

Pos: 13.9.7 /Innen teil/Sicherheitsvo rschriften/Wa rtung und Lage rung/Brandgefah r vermeiden (Be im Hochkippen ode r auf die Seite legen) @ 43\mod_ 1466673650401 _6.docx @ 499609 @ @ 1

Pos: 13.9.9 /Innen teil/Sicherheitsvo rschriften/Wa rtung und Lage rung/vor jedem Mähen ...Zustand ...Me sser(kupplung) prüfen Mähe r Benzinmäher @ 19\mod_134630 9092301_6.do cx @ 151644 @ @ 1

Pos: 13.9.10 /Inne nteil/Sicherheit svorschriften/Wa rtung und Lage rung/Auswechseln, Na chschleifen . .. Auswuchten ...Mes ser(kupplung) Benzinmähe r neu @ 10\mod_12 5058361710 6_6.docx @ 8670 9 @ @ 1

Pos: 13.9.11 /Inne nteil/Sicherheit svorschriften/Wa rtung und Lagerun g/Beschädigte Tei le ersetzen @ 0\mod_1115 186070093_6.docx @ 261 @ @ 1

Pos: 13.9.13 /Inne nteil/Sicherheit svorschriften/Wa rtung und Lage rung/Betriebsstoffe - Schutzausr üstung/Datenblä tter (Motoröl+Kra ftstoff) @ 64\mod_ 1579858529 841_6.docx @ 625 402 @ @ 1

Pos: 13.9.15 /Inne nteil/Sicherheit svorschriften/Wa rtung und Lage rung/Kerzenstecke r niemals bei laufe ndem Motor ab ziehen @ 13\mod _128021905 6956_6.docx @ 1 10073 @ @ 1

Pos: 25.3.6 /Innen teil/Störungsu rsachen und deren Beseitigung/S törungstabellene lemente/Fahrges chwindigkeit ka nn nicht regulier t werden (nur be i VARIO-Antrieb) @ 17\mod_13317 28174348_6.d ocx @ 134609 @ @ 1 Pos: 25.3.7 /Innen teil/Störungsu rsachen und deren Beseitigung/Stör ungstabelleneleme nte/Starke Er schütterungen (Vibrieren) @ 0\mod_11153773 18234_6.docx @ 575 @ @ 1 Fuertes sacudidas (vibración)

Pos: 13.7.5 /Innen teil/Sicherheitsvo rschriften/ Vorbereitende Maßna hmen/Vor dem Mähe n...stromfü hrende Leitungen @ 56\mod_15 62935567795_6.d ocx @ 600782 @ @ 1

Pos: 13.7.6 /Innen teil/Sicherheitsvo rschriften/ Vorbereitende Maßna hmen/Einsatz Mä her/Vertikutiere r bei Mähroboter, Arbeitsfläche @ 4 1\mod_1447 053549539_6.docx @ 428337 @ @ 1

Pos: 13.7.7 /Innen teil/Sicherheitsvo rschriften/ Vorbereitende Maßna hmen/Herunte rhängende Zweige .. . den Benutze r verletzen Mäher ( ohne Kabel) @ 3\mod_11586 70313529_6.docx @ 20042 @ @ 1

Pos: 13.7.9 /Innen teil/Sicherheitsvo rschriften/ Vorbereitende Maßna hmen/Vor Geb rauch ... Sichtkont rolle ... Schneidwe rkzeug Mäher @ 50\mod_147 9216393536_6.do cx @ 538733 @ @ 1

Pos: 13.8.30 /Inne nteil/Sicherheit svorschriften/Ha ndhabung/Schutzei nrichtungen – Gehäuse @ 6\mod _119615604 4914_6.docx @ 4 1832 @ @ 1

Pos: 13.8.31 /Inne nteil/Sicherheit svorschriften/Ha ndhabung/Schutzei nrichtungen – Abdeckungen de s Riementriebs (1 0,11), Motorabde ckungen (4,5) 47er_4-stellig @ 65\mod_15943 02029174_6.docx @ 633129 @ @ 1

Pos: 13.8.32 /Inne nteil/Sicherheit svorschriften/Ha ndhabung/Schutzei nrichtungen – Auspuffschutzg itter (10,9) 47er_ 4-stellig @ 65\ mod_1594302414 516_6.docx @ 633157 @ @ 1

Pos: 13.8.37 /Inne nteil/Sicherheit svorschriften/Ha ndhabung/Maschine nicht hochgeka ntet werden ... seitlicher Auswu rf ... nicht vo r Auswurfkanal ste hen @ 38\mod_1 439902043610_ 6.docx @ 407 289 @ @ 1

Pos: 13.8.38 /Inne nteil/Sicherheit svorschriften/Ha ndhabung/Hände oder Füße nicht in d ie Nähe von d rehenden Teilen M äher (Heck+ Seite) @ 0\mod_ 1115128631906 _6.docx @ 217 @ @ 1

Pos: 13.8.39 /Inne nteil/Sicherheit svorschriften/Ha ndhabung/Kerzenste cker abziehen, Zündschlüssel ab ziehen (wenn v orhanden) Mähe r @ 42\mod_14 60539796321_6. docx @ 434217 @ @ 1

Pos: 13.8.40 /Inne nteil/Sicherheit svorschriften/Ha ndhabung/Frem dkörper: durch Fach händler prüfen la ssen @ 0\m od_11151296959 21_6.docx @ 223 @ @ 1

Pos: 13.8.44 /Inne nteil/Sicherheit svorschriften/Ha ndhabung/Benz inabsperrhahn sch ließen Mäher @ 0\mod_11151 30120093_6.docx @ 229 @ @ 1

Pos: 13.9.5 /Innen teil/Sicherheitsvo rschriften/Wa rtung und Lage rung/Explosionsgefa hr, Gerät nicht mit ge fülltem Tank in geschlosse nen Räumen auf bewahren @ 0\ mod_1115184483 468_6.docx @ 247 @ @ 1

Pos: 13.9.6 /Innen teil/Sicherheitsvo rschriften/Wa rtung und Lage rung/Vorsicht, he iß @ 0\mod_111 5184999140_6.do cx @ 249 @ @ 1

Pos: 13.9.7 /Innen teil/Sicherheitsvo rschriften/Wa rtung und Lage rung/Brandgefahr ve rmeiden (Beim Hoc hkippen oder auf d ie Seite lege n) @ 43\mod_ 1466673650401 _6.docx @ 499609 @ @ 1

Pos: 13.9.9 /Innen teil/Sicherheitsvo rschriften/Wa rtung und Lage rung/vor jedem Mähen ...Zustand ...Me sser(kupplung) prüfen Mäher Be nzinmäher @ 19\mod_134630 9092301_6.do cx @ 151644 @ @ 1

Pos: 13.9.10 /Inne nteil/Sicherheit svorschriften/Wa rtung und Lagerun g/Auswechseln, Na chschleifen .. . Auswuchten ...Mes ser(kupplun g) Benzinmäher ne u @ 10\mod_12 5058361710 6_6.docx @ 8670 9 @ @ 1

Pos: 13.9.11 /Inne nteil/Sicherheit svorschriften/Wa rtung und Lagerun g/Beschädigte Tei le ersetzen @ 0\mod_1115 186070093_6.docx @ 261 @ @ 1

Pos: 13.9.13 /Inne nteil/Sicherheit svorschriften/Wa rtung und Lagerun g/Betriebsstoffe - Schutzausr üstung/Datenblä tter (Motoröl+Kra ftstoff) @ 64\m od_1579858529 841_6.docx @ 625 402 @ @ 1

Pos: 13.9.15 /Inne nteil/Sicherheit svorschriften/Wa rtung und Lagerun g/Kerzenstecke r niemals bei laufe ndem Motor ab ziehen @ 13\mo d_128021905 6956_6.docx @ 1 10073 @ @ 1

Pos: 25.3.7 /Innen teil/Störungsu rsachen und deren Beseitigung/S törungstabellene lemente/Starke Er schütterungen ( Vibrieren) @ 0 \mod_11153773 18234_6.docx @ 575 @ @ 1 Forti scossoni (vibrazioni)

Pos: 27.2 /Innente il/Original-E rsatzteile und Zube hör/1 ORIGIN AL-ERSATZTEILE UND ZUBEHÖR @ 26\mod_13775 12241340_6.do cx @ 193682 @ 1 @ 1

ZERTIFIZIERUNGSMETHODE /

ZERTIFIZIERUNGSMETHODE /

ZERTIFIZIERUNGSMETHODE /
