GEBRUIKSAANWIJZING 40CLASSIC SABO

Nederlands Vertaling van de originele gebruiksaanwijzing

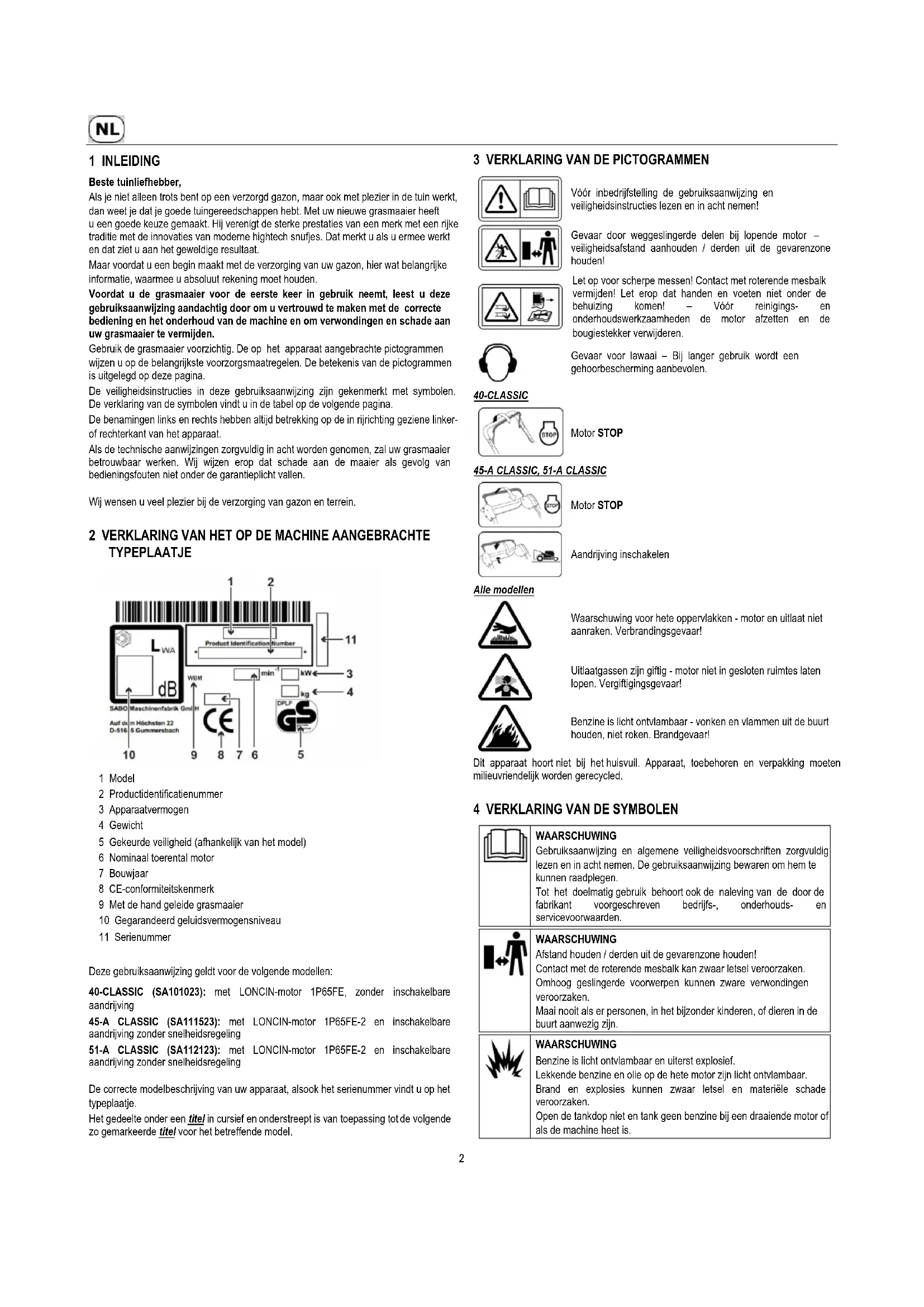

1 INLEIDING Beste tuinliefhebber, Als je niet alleen trots bent op een verzorgd gazon, maar ook met plezier in de tuin werkt, dan weet je dat je goede tuingereedschappen hebt. Met uw nieuwe grasmaaier heeft u een goede keuze gemaakt. Hij verenigt de sterke prestaties van een merk met een rijke traditie met de innovaties van moderne hightech snufjes. Dat merkt u als u ermee werkt en dat ziet u aan het geweldige resultaat. Maar voordat u een begin maakt met de verzorging van uw gazon, hier wat belangrijke informatie, waarmee u absoluut rekening moet houden. Voordat u de grasmaaier voor de eerste keer in gebruik neemt, leest u deze gebruiksaanwijzing aandachtig door om u vertrouwd te maken met de correcte bediening en het onderhoud van de machine en om verwondingen en schade aan uw grasmaaier te vermijden. Gebruik de grasmaaier voorzichtig. De op het apparaat aangebrachte pictogrammen wijzen u op de belangrijkste voorzorgsmaatregelen. De betekenis van de pictogrammen is uitgelegd op deze pagina. De veiligheidsinstructies in deze gebruiksaanwijzing zijn gekenmerkt met symbolen. De verklaring van de symbolen vindt u in de tabel op de volgende pagina. De benamingen links en rechts hebben altijd betrekking op de in rijrichting geziene linker- of rechterkant van het apparaat. Als de technische aanwijzingen zorgvuldig in acht worden genomen, zal uw grasmaaier betrouwbaar werken. Wij wijzen erop dat schade aan de maaier als gevolg van bedieningsfouten niet onder de garantieplicht vallen. Wij wensen u veel plezier bij de verzorging van gazon en terrein. 2 VERKLARING VAN HET OP DE MACHINE AANGEBRACHTE TYPEPLAATJE Pos: 9.6 /Innentei l/Einführung/E rklärung Typensc hild SABO Benzinm äher Text @ 5 4\mod_15312273 10039_6.docx @ 583264 @ @ 1

1 Model 2 Productidentificatienummer 3 Apparaatvermogen 4 Gewicht 5 Gekeurde veiligheid (afhankelijk van het model) 6 Nominaal toerental motor 7 Bouwjaar 8 CE-conformiteitskenmerk 9 Met de hand geleide grasmaaier 10 Gegarandeerd geluidsvermogensniveau 11 Serienummer

Deze gebruiksaanwijzing geldt voor de volgende modellen: Pos: 9.9 /Innentei l/Einführung/TYP 4 7-VARIO/E/ A/ECO/R47/R47 S/R47V @ 65\mod _159430093235 9_6.docx @ 6 32989 @ @ 1 40-CLASSIC (SA101023): met LONCIN-motor 1P65FE, zonder inschakelbare aandrijving 45-A CLASSIC (SA111523): met LONCIN-motor 1P65FE-2 en inschakelbare aandrijving zonder snelheidsregeling 51-A CLASSIC (SA112123): met LONCIN-motor 1P65FE-2 en inschakelbare aandrijving zonder snelheidsregeling De correcte modelbeschrijving van uw apparaat, alsook het serienummer vindt u op het typeplaatje. Het gedeelte onder een titel in cursief en onderstreept is van toepassing tot de volgende zo gemarkeerde titel voor het betreffende model.

Vóór inbedrijfstelling de gebruiksaanwijzing en veiligheidsinstructies lezen en in acht nemen!

Gevaar door weggeslingerde delen bij lopende motor – veiligheidsafstand aanhouden / derden uit de gevarenzone houden!

Let op voor scherpe messen! Contact met roterende mesbalk vermijden! Let erop dat handen en voeten niet onder de behuizing komen! – Vóór reinigings- en onderhoudswerkzaamheden de motor afzetten en de bougiestekker verwijderen.

Gevaar voor lawaai – Bij langer gebruik wordt een gehoorbescherming aanbevolen.

Aandrijving inschakelen

Waarschuwing voor hete oppervlakken - motor en uitlaat niet aanraken. Verbrandingsgevaar!

Uitlaatgassen zijn giftig - motor niet in gesloten ruimtes laten lopen. Vergiftigingsgevaar!

Benzine is licht ontvlambaar - vonken en vlammen uit de buurt houden, niet roken. Brandgevaar! Dit apparaat hoort niet bij het huisvuil. Apparaat, toebehoren en verpakking moeten milieuvriendelijk worden gerecycled.

WAARSCHUWING Gebruiksaanwijzing en algemene veiligheidsvoorschriften zorgvuldig lezen en in acht nemen. De gebruiksaanwijzing bewaren om hem te kunnen raadplegen. Tot het doelmatig gebruik behoort ook de naleving van de door de fabrikant voorgeschreven bedrijfs-, onderhouds- en servicevoorwaarden.

WAARSCHUWING Afstand houden / derden uit de gevarenzone houden! Contact met de roterende mesbalk kan zwaar letsel veroorzaken. Omhoog geslingerde voorwerpen kunnen zware verwondingen veroorzaken. Maai nooit als er personen, in het bijzonder kinderen, of dieren in de buurt aanwezig zijn.

WAARSCHUWING Benzine is licht ontvlambaar en uiterst explosief. Lekkende benzine en olie op de hete motor zijn licht ontvlambaar. Brand en explosies kunnen zwaar letsel en materiële schade veroorzaken. Open de tankdop niet en tank geen benzine bij een draaiende motor of als de machine heet is.3 Bij lopende motor moet de oliepeilstok steeds vast ingeschroefd zijn.

WAARSCHUWING Benzine is licht ontvlambaar en uiterst explosief. Brand en explosies kunnen zwaar letsel en materiële schade veroorzaken. Roken en open vuur zijn bij het tanken verboden.

WAARSCHUWING Let op voor scherpe messen! Contact met de roterende mesbalk kan ernstige verwondingen aan de voeten veroorzaken. De motor alleen starten als u achter de maaier staat. Let erop dat de voeten niet onder de behuizing komen.

WAARSCHUWING Let op voor scherpe messen! Contact met de roterende mesbalk kan ernstige verwondingen aan de handen en voeten veroorzaken. Bij lopende motor / draaiend mes de door de lengte van de duwstang geboden veiligheidsafstand aanhouden. Let erop dat handen en voeten niet onder de behuizing komen.

WAARSCHUWING Omhoog geslingerde voorwerpen kunnen zware verwondingen veroorzaken. Vóór het maaien, met name bij met bladeren bedekte vlakken, alle stenen, stokken, draden, speelgoed en andere vreemde voorwerpen verwijderen van het gazon. Het apparaat nooit gebruiken met beschadigde of ontbrekende bescherminrichtingen. Ontbrekende of beschadigde veiligheids- en bescherminrichtingen brengen uw veiligheid en de veiligheid van andere personen in gevaar. Vóór de eerste inbedrijfstelling de bevestiging van de messchroef controleren, daarna de mesbalk vóór elk maaien onderzoeken op goede bevestiging, slijtage en schade. Een versleten of beschadigd mes door een geautoriseerde vakwerkplaats laten vervangen. De messchroef door een geautoriseerde vakwerkplaats laten vastdraaien. Vóór het starten van de motor controleren of de gereedschappen verwijderd zijn.

VOORZICHTIG Uitlaat en motor bereiken tijdens het gebruik zeer hoge temperaturen. Verbrandingsgevaar! Voor onderhouds- en reinigingswerkzaamheden de machine tenminste 15 minuten laten afkoelen. Het apparaat nooit gebruiken met beschadigd of ontbrekend veiligheidsrooster voor de uitlaat.

WAARSCHUWING Elektrische schok kan zware verwondingen veroorzaken. Rijd nooit met ingeschakeld snijgereedschap over stroomvoerende kabels. Controleer voor en tijdens het maaien het terrein op stroomvoerende kabels en verwijder deze indien mogelijk. Bij beschadiging van een stroomgeleidende kabel het apparaat uitzetten en de kabel van het voedingsnet loskoppelen.

VOORZICHTIG Als bij werkzaamheden aan het apparaat de eventuele bougiestekker en contactsleutel niet worden verwijderd, zou de motor gestart kunnen worden en zware verwondingen het gevolg kunnen zijn. Vóór onderhouds- en reparatiewerkzaamheden de motor afzetten, de bougiestekker verwijderen en de contactsleutel, indien voorhanden, verwijderen. Bougiestekker nooit bij lopende motor verwijderen. Gevaar: elektrische schok! Voor betreffende reinigings- of onderhoudsinstructies de gebruiksaanwijzing raadplegen. Onvoldoende onderhoud van uw apparaat leidt tot veiligheidsrelevante gebreken.

WAARSCHUWING Contact met de roterende mesbalk kan ernstige verwondingen aan de handen en voeten veroorzaken. Omhoog geslingerde voorwerpen kunnen zware verwondingen veroorzaken. De motor afzetten en wachten tot het snijgereedschap stilstaat; contactsleutel, indien aanwezig, verwijderen:

– als de maaier opgetild of gekanteld moet worden, bijv. voor het transport; – bij het rijden buiten het gazon op wegen of straten; – als de machine korte tijd zonder toezicht blijft; – voordat de maaihoogte wordt ingesteld; – voordat de grasvangzak eraf wordt genomen; – voordat de mulchstop wordt verwijderd; – vóór het bijtanken. Alleen bijtanken bij koude motor.

VOORZICHTIG Contact met de scherpe randen van de mesbalk en andere scherpe randen van het apparaat kan letsel veroorzaken. Bij onderhouds- en reinigingswerkzaamheden steeds veiligheidshandschoenen dragen.

VOORZICHTIG Gevaar voor lawaai – Bij langer gebruik wordt een gehoorbescherming aanbevolen.

• Het apparaat is uitsluitend bestemd voor het maaien van grasperken en gazon in het kader van de tuin- en landschapsverzorging (“Gebruik conform de voorschriften”). Elke verdergaande toepassing geldt als niet conform de voorschriften; voor hieruit resulterende schade is de fabrikant niet aansprakelijk; het risico hiervoor draagt alleen de gebruiker. Tot het doelmatig gebruik behoort ook de naleving van de door de fabrikant voorgeschreven bedrijfs-, onderhouds- en servicevoorwaarden.

• Bij gebruik in openbare plantsoenen, parken, op sportvelden, langs de weg en op land- en bosbouwbedrijven moet u bijzonder voorzichtig te werk gaan.

• De maaier mag in het bijzonder niet worden gebruikt voor het trimmen van heggen, heesters en struiken, het snijden van rankgewassen of begroeiing op daken en in balkonbakken en voor het opzuigen en/of wegblazen van bladeren op wandelpaden.

• Het gebruik van door de fabrikant niet vrijgegeven aanvullende apparaten en aanbouwapparaten is niet toegelaten. Bij gebruik van zulke aanvullende apparaten en aanbouwapparaten komen de CE-conformiteit en het recht op garantie te vervallen. Eigenmachtige veranderingen aan deze grasmaaier sluiten een aansprakelijkheid van de fabrikant voor daaruit resulterende schade uit. Pos: 13.1 /---------- 1 Leerzeile ---------- @ 0\mod_111461 1787140_6.do cx @ 41 @ @ 1 Pos: 13.2 /Innente il/Sicherheitsvo rschriften/1 AL LGEMEINE SICHERH EITSVORSCHRIF TEN FÜR DEN H ANDGEFÜHRTEN S ICHELRASENMÄ HER (BENZ IN) @ 0\mod_11151 20623203_6.docx @ 151 @ 1 @ 1

Voor uw eigen veiligheid en voor een zo optimaal mogelijke werking van uw machine raden wij u aan deze gebruiksaanwijzing zorgvuldig door te lezen. Neem de tijd om kennis te nemen van de bedieningselementen en de machine juist te gebruiken. De gebruiksaanwijzing bewaren om hem te kunnen raadplegen.

• Wij wijzen u erop dat de bestuurder of gebruiker van de machine aansprakelijk is voor het in gevaar brengen van andere personen, hun eigendommen en ongevallen waarbij deze betrokken zijn.

• Deze gebruiksaanwijzing hoort bij de machine en moet bij eventuele verdere verkoop aan de nieuwe eigenaar van het apparaat worden overhandigd.

• Laat nooit kinderen en personen onder 16 jaar en andere personen die geen kennis hebben genomen van de gebruiksaanwijzing de machine gebruiken. Wij wijzen u op het volgende: De minimumleeftijd van gebruikers kan regionaal verschillen.

• Wijs iedereen die met het apparaat gaat werken op de mogelijke gevaren en hoe ongevallen kunnen worden vermeden. Dit apparaat mag alleen door personen gebruikt, onderhouden en gerepareerd worden, die hiermee vertrouwd zijn en over de gevaren geïnstrueerd werden.

• Dit apparaat dient niet te worden gebruikt door personen met beperkte fysieke, sensorische of mentale vermogens of gebrek aan ervaring en/of kennis, tenzij een voor hun veiligheid verantwoordelijke persoon op hen toeziet en hen aanwijzingen geeft hoe het apparaat gebruikt moet worden. Deze toezichthouder moet van tevoren beslissen of de persoon met beperkte fysieke, sensorische of mentale vermogens voor deze activiteit geschikt is.

Maai nooit als er personen, in het bijzonder kinderen, of dieren in de buurt aanwezig zijn.

• Veiligheids- en bescherminrichtingen van de machine mogen niet gemanipuleerd of gedeactiveerd worden! Pos: 13.6 /Innente il/Sicherheitsvo rschriften/Kabe lverlegung darf n icht manipulie rt werden! @ 58\ mod_15671487499 34_6.docx @ 604598 @ @ 1

• De kabelinstallering mag niet worden gemanipuleerd, bijv. door verwijderen van kabelklemmen of aanbrengen van extra kabelbinders! De kabels moeten zodanig tegen de buitenkant van de stang liggen dat ze bij het neerklappen van de stang niet bekneld raken of overbelast worden. Een beschadigde kabel kan tot een technisch defect van het apparaat leiden. Pos: 13.7.1 /Innen teil/Sicherheitsvo rschriften/ Vorbereitende Maßna hmen/1.1 Vo rbereitende Maßnahme n @ 0\mod_1 115122597734_ 6.docx @ 157 @ 2 @ 1 Voorbereidende maatregelen Pos: 13.7.2 /Innen teil/Sicherheitsvo rschriften/ Vorbereitende Maßna hmen/Während de s Mähens ... Sicherheitsschuhe ...Brille... Mähe r @ 56\mod_ 1562237854545_ 6.docx @ 600052 @ @ 1

• Tijdens het maaien moeten altijd stevige, gesloten antislipschoenen of werkschoenen en een lange broek worden gedragen. Vermijd het dragen van losse kleding of kleding met hangende touwen of riemen. Maai niet op blote voeten of in sandalen. Ter bescherming van de ogen draagt u een veiligheidsbril. Pos: 13.7.3 /Innen teil/Sicherhe itsvorschriften/ Vorbereitende Maßna hmen/Laute Ge räusche @ 24\ mod_13764828226 68_6.docx @ 179 808 @ @ 1

Controleer vóór en tijdens het maaien het terrein waarop het apparaat wordt ingezet volledig, en verwijder alle stenen, stokken, draden, speelgoed en andere vreemde voorwerpen die gegrepen en weggeslingerd kunnen worden.

Controleer voor en tijdens het maaien het terrein op stroomvoerende kabels en verwijder deze indien mogelijk. Rijd nooit met ingeschakeld snijgereedschap over stroomvoerende kabels. Gevaar: elektrische schok! Bij beschadiging van een stroomgeleidende kabel het apparaat uitzetten en de kabel van het voedingsnet loskoppelen.

Wanneer u voor het onderhoud van uw gazon ook een maairobot gebruikt, moeten de volgende veiligheidsinstructies met betrekking tot het werkoppervlak van de maairobot in acht worden genomen: – vóór het werken op deze oppervlakken (maaien, verticuteren, enz.) moet altijd het bereik van de begrenzingskabel worden gecontroleerd. – wanneer de kabels in de aarde zijn gelegd, moeten deze worden gecontroleerd, er mogen geen kabels te zien zijn, speciale aandacht is geboden voor het laadstation. – wanneer de begrenzingskabels bovengronds zijn gelegd, moeten deze direct op de ondergrond gespannen verlopen en niet slap rondslingeren in het gras. De kabels moeten voldoende door begrenzingsnagels gefixeerd zijn, zie gebruiksaanwijzing. – de begrenzingsnagels mogen niet uitsteken, anders moeten ze ingedrukt worden. – rondslingerende kabelresten vóór het maaien verwijderen. Bij de hierboven beschreven omstandigheden bestaat het gevaar dat de kabel door het werkgereedschap naar binnen getrokken en opgewikkeld wordt, wat kan leiden tot ernstige verwondingen.

• Naar beneden hangende takken en soortgelijke hindernissen kunnen de gebruiker verwonden of het maaien belemmeren. Vóór het maaien op mogelijke hindernissen zoals bijv. naar beneden hangende takken letten en deze snoeien of verwijderen. Pos: 13.7.8 /Innen teil/Sicherheitsvo rschriften/ Vorbereitende Maßna hmen/WARNUNG Benzin @ 3\ mod_11586705436 82_6.docx @ 20062 @ @ 1 WAARSCHUWING

– Benzine is licht ontvlambaar en uiterst explosief. Brand en explosies kunnen zwaar letsel en materiële schade veroorzaken. – Benzine alleen in een goedgekeurde jerrycan en voor kinderen ontoegankelijk bewaren. – Tank niet in het voertuig, op een laadvloer of een aanhanger met kunststofbekleding vullen. Tank voor het vullen met brandstof niet in de nabijheid van het voertuig en steeds op de bodem neerzetten. – Tank alleen in de open lucht met een koude motor. Tijdens het tanken zijn roken en open vuur verboden. – Met benzine aangedreven apparaten die zich op een laadvlak of een aanhanger bevinden, niet vanuit de pomp voltanken, maar voltanken met een draagbare jerrycan. – Tank benzine voor u de motor start. – Open de tankdop niet en tank geen benzine bij een draaiende motor of als de machine heet is. – Probeer de motor niet te starten als u benzine heeft gemorst. Verwijder in plaats daarvan het apparaat van de met benzine vervuilde plek en veeg de overgelopen brandstof van de motor af. Probeer de motor niet te starten voordat de benzinedampen zijn vervlogen. – Sluit benzinetank en jerrycan om veiligheidsredenen weer volledig af. – Vervang bij beschadiging de benzinetank en de tankdop.

• Vóór het gebruik moet altijd visueel worden gecontroleerd of het snijgereedschap, de bevestigingsschroeven en de gehele snijeenheid zijn versleten of beschadigd. Om onbalans te voorkomen, moeten versleten of beschadigde messen en bevestigingsschroeven door een erkende vakwerkplaats worden vervangen. Pos: 13.7.10 /Inne nteil/Sicherheit svorschriften/ Vorbereitende Maß nahmen/Zustand.. Piktogramme ...prüfen Mähe r @ 21\mod_13515 97142900_6.docx @ 161779 @ @ 1

• De toestand van de pictogrammen moet bij elk gebruik worden gecontroleerd. Versleten of beschadigde pictogrammen moeten worden vervangen. Pos: 13.8.1 /Innen teil/Sicherheitsvo rschriften/Han dhabung/1.1 Ha ndhabung @ 0\ mod_11151247 96640_6.docx @ 173 @ 2 @ 1 Gebruik Pos: 13.8.2 /Innen teil/Sicherheitsvo rschriften/Han dhabung/nicht i n explosionsgefä hrdeter Umgebung ... @ 0\mod_ 1115124847859_ 6.docx @ 175 @ @ 1

• Het apparaat mag niet in een explosiegevaarlijke omgeving worden gebruikt. Pos: 13.8.3 /Innen teil/Sicherheitsvo rschriften/Han dhabung/Verb rennungsmotor n icht in geschlossene n Räumen ... @ 0\mod_11151 24962656_6.docx @ 177 @ @ 1

• Laat de verbrandingsmotor niet draaien in afgesloten ruimten waarin zich gevaarlijke verbrandingsgassen kunnen ophopen. Gevaar voor vergiftiging! Pos: 13.8.4 /Innen teil/Sicherheitsvo rschriften/Han dhabung/Herzsc hrittmacher ... ke ine spannungsfüh rende Motorteile be rühren @ 0\mo d_11151250 72437_6.docx @ 1 79 @ @ 1

• Geen koptelefoon dragen om naar de radio of muziek te luisteren. Veiligheid bij het onderhoud en het bedrijf van de machine vereisen onbeperkte aandacht. Pos: 13.8.10 /Inne nteil/Sicherheit svorschriften/Ha ndhabung/Tage slicht ... Schrit t-Tempo Mäher @ 0\ mod_111512 5237281_6.docx @ 181 @ @ 1

• Maai alleen bij daglicht of met voldoende licht. Bestuur de machine stapvoets. Pos: 13.8.11 /Inne nteil/Sicherheit svorschriften/Ha ndhabung/Fah rgeschwindigkeit an Pe rson und Gelände anpassen_F ahrantrieb @ 16 \mod_1331720 379371_6.docx @ 134167 @ @ 1

• Pas de rijsnelheid aan persoon en terrein aan. Verhoog de snelheid langzaam totdat u uw juiste rijsnelheid bereikt, eventueel de aandrijving uitschakelen. Pos: 13.8.12 /Inne nteil/Sicherheit svorschriften/Ha ndhabung/Besonde rs vorsichtig sei n, wenn ... Sträucher... Sicht be einträchtigen @ 3\ mod_115867 1481722_6.docx @ 20082 @ @ 1

• Bijzonder voorzichtig zijn als onoverzichtelijke hoeken, struiken, bomen of andere hindernissen het zicht kunnen beïnvloeden. Pos: 13.8.13 /Inne nteil/Sicherheit svorschriften/Ha ndhabung/Nicht zu nahe...Löcher... Gräben...Böschunge n @ 10\mo d_125058221323 1_6.docx @ 8 6692 @ @ 1

• Niet te dicht bij gaten, sloten en taluds rijden. De machine kan plotseling over de kop gaan als een wiel over de rand van een gat of talud rijdt of als een rand plotseling meegeeft. Pos: 13.8.14 /Inne nteil/Sicherheit svorschriften/Ha ndhabung/Vorsich t beim Mähen...un ter Spielgeräte n @ 6\mod_11 96340056865_6.do cx @ 41994 @ @ 1

• Voorzichtig bij het maaien onder speeltoestellen (bijv. schommels). Het apparaat kan in een onveilige positie terechtkomen. Er bestaat verwondingsgevaar. Pos: 13.8.15 /Inne nteil/Sicherheit svorschriften/Ha ndhabung/Mas chine nicht unter E influss ... Alkoho l ... bedienen. @ 3\mod_115867 1735923_6.do cx @ 20092 @ @ 1

• De machine niet tijdens ziekte, moeheid of onder invloed van alcohol, medicijnen of drugs bedienen. Pos: 13.8.16 /Inne nteil/Sicherheit svorschriften/Ha ndhabung/na sses Gras ... @ 0\m od_1115125344 421_6.docx @ 18 3 @ @ 1

• Indien mogelijk moet het gebruik van het apparaat bij nat weer worden vermeden. Er bestaat gevaar voor uitglijden. Pos: 13.8.17 /Inne nteil/Sicherheit svorschriften/Ha ndhabung/guter Stand an Hänge n ... quer zum Ha ng ...Mäher @ 0\m od_111512545 7843_6.docx @ 1 85 @ @ 1

• Zorg ervoor dat u op hellingen altijd stevig staat. Maai op een helling altijd dwars op de helling, nooit naar boven of naar beneden. Wees bijzonder voorzichtig als u op een helling van rijrichting verandert. Pos: 13.8.18 /Inne nteil/Sicherheit svorschriften/Ha ndhabung/handge führte Rasenmä her bis 25° Schrägla ge @ 38\mod _143998185397 3_6.docx @ 4 09987 @ @ 1

• Maai niet op al te steile hellingen! Het maaien op hellingen brengt altijd gevaren met zich mee. Uw grasmaaier is zo krachtig, dat hij nog kan maaien op hellingen die tot 46% (25° helling) aflopen. Om veiligheidsredenen raden wij u echter dringend aan om dit theoretische potentieel niet volledig te benutten. Zorg altijd voor een stabiele stand. In principe mogen met de hand geleide grasmaaiers bij hellingen steiler dan 26% (15° helling) niet worden ingezet. Het gevaar dreigt dat de stabiliteit verloren gaat. Pos: 13.8.19 /Inne nteil/Sicherheit svorschriften/Ha ndhabung/vorsic htig, beim umkeh ren oder he ranziehen @ 0\mo d_11151257491 09_6.docx @ 189 @ @ 1

• Wees bijzonder voorzichtig als u de machine omkeert of het apparaat naar u toe trekt. Pos: 13.8.20 /Inne nteil/Sicherheit svorschriften/Ha ndhabung/Rückwä rtsgehen verme iden @ 0\mod_1 1151258482 03_6.docx @ 191 @ @ 1

• Bij achterwaartse bewegingen met de machine kunt u struikelen. Vermijd achteruitlopen. Vermijd abnormale lichaamshoudingen. Zorg ervoor dat u stevig staat en niet uw evenwicht verliest. Pos: 13.8.21 /Inne nteil/Sicherheit svorschriften/Ha ndhabung/Siche rheitsabstand einhal ten @ 0\m od_11151259274 53_6.docx @ 193 @ @ 1

• Houd de door de lengte van de duwstang bepaalde veilige afstand aan. Pos: 13.8.22 /Inne nteil/Sicherheit svorschriften/Ha ndhabung/Abruts chen des Gerätes be im Tragen ve rhindern (mit Ausw urfklappe) @ 5 \mod_1184319 263181_6.docx @ 37713 @ @ 1

• Om een wegglijden van het apparaat tijdens het dragen te verhinderen, dient u het apparaat steeds vast te nemen aan de daarvoor voorziene grijpinrichtingen (stangverbinding, behuizing, stanguiteinden of dwarsstang van het onderste deel van de duwstang). Niet vastnemen aan de uitwerpklep! Pos: 13.8.23 /Inne nteil/Sicherheit svorschriften/Ha ndhabung/Bea chten Sie vor Hebe n oder Tragen das Gewicht der Ma schine @ 5\mo d_1184319413 723_6.docx @ 377 26 @ @ 1

• Neem voor het optillen of dragen het gewicht van de machine in acht (zie hoofdstuk “Technische gegevens”). Het optillen van zware gewichten kan problemen met de gezondheid veroorzaken. Pos: 13.8.24 /Inne nteil/Sicherheit svorschriften/Ha ndhabung/bei lauf endem Motor n icht heben oder t ragen @ 0\mo d_11151260417 50_6.docx @ 195 @ @ 1

– Veiligheidsschakelbeugel motorstop (1) De grasmaaier is uitgerust met een motorstopinrichting. In het lopende bedrijf en op een moment van gevaar wordt door de beugel voor de motorstop los te laten de verbrandingsmotor afgezet. De verbrandingsmotor en het mes moeten binnen 3 seconden tot stilstand komen. De beugel moet na het loslaten in elk geval weer naar de positie terugspringen, die in de afbeelding “Beschrijving van de componenten” wordt getoond. Als dit niet het geval is, dan moet dit onmiddellijk door een geautoriseerde vakwerkplaats gecontroleerd worden. Verwondingsgevaar! Als het mes langer doorloopt, mag u het apparaat niet meer gebruiken en moet u het naar een erkende vakwerkplaats brengen. Meten van de nalooptijd Na het starten van de verbrandingsmotor draait het mes en is er een ruisend geluid hoorbaar. De nalooptijd komt overeen met de duur van het ruisende geluid na het afzetten van de verbrandingsmotor en kan met een stopwatch worden gemeten. De functie van de veiligheidsschakelbeugel mag in geen geval buiten werking worden gesteld. Men moet controleren of de veiligheidsschakelbeugel werkt zoals voorgeschreven. Als dat niet het geval is, moet hij door een erkend vakbedrijf gerepareerd worden.

– Behuizing, grasvangzak, uitwerpklep (10) Deze bescherminrichtingen beschermen tegen letsel door omhoog geslingerde voorwerpen. Het apparaat mag niet met beschadigde behuizing c.q. zonder reglementair bevestigde grasvangzak resp. deflector of tegen de behuizing aanliggende uitwerpklep worden gebruikt.

– Behuizing Deze bescherminrichting beschermt tegen letsel door contact met de roterende mesbalk. Het apparaat mag niet met beschadigde behuizing worden gebruikt. Let erop dat handen en voeten niet onder de behuizing komen.

– Motorafdekkingen (4) Deze bescherminrichtingen beschermen tegen letsel door bewegende onderdelen. Het apparaat mag niet met beschadigde c.q. zonder op de voorgeschreven wijze bevestigde afdekkingen worden gebruikt.

– Veiligheidsrooster voor de uitlaat (8) De motor/uitlaat wordt zeer heet. Het veiligheidsrooster beschermt tegen verbrandingen. Het apparaat niet zonder veiligheidsrooster voor de uitlaat gebruiken.

• Wijzig de basisafstelling van de motor niet en gebruik de motor niet met een te hoog toerental. Pos: 13.8.35 /Inne nteil/Sicherheit svorschriften/Ha ndhabung/Beim Startvorgang Antrieb nicht einschal ten @ 0\mod _111512742825 0_6.docx @ 211 @ @ 1

Let er bij het in bedrijf nemen op dat uw voeten op een veilige afstand van het snijgereedschap staan.

Bij het starten van de motor mag de machine niet omhoog worden gekanteld. Indien nodig moet de machine, door de duwstang omlaag te duwen, zo schuin worden gezet dat het snijgereedschap in de van de gebruiker afgewende richting wijst, maar niet verder dan absoluut noodzakelijk is. Voordat het apparaat weer op de grond staat, moeten beide handen zich aan het bovenste gedeelte van de duwstang bevinden. Start de motor niet als er mensen of dieren voor de maaier staan. Bij apparaten met zijdelingse uitworp start u de motor niet als u zelf voor het uitwerpkanaal staat of als er andere personen of dieren in de uitwerpzone aanwezig zijn.

Houd handen en voeten altijd uit de buurt van draaiende onderdelen. Zorg ervoor dat handen en voeten niet onder de behuizing komen. Bij apparaten met zijdelingse uitworp houdt u altijd afstand van de uitwerpopening.

Zet de motor af door de beugel voor de motorstop los te laten, trek de bougie eraf, en vergewis u ervan dat alle bewegende delen volkomen stilstaan en de contactsleutel, indien voorhanden, is uitgetrokken: – als de machine wordt verlaten; – voordat u de machine controleert, reinigt of werkzaamheden eraan uitvoert; – voordat u blokkeringen losmaakt of verstoppingen in het uitwerpkanaal elimineert; – als er een vreemd voorwerp werd geraakt; – als de machine ongewoon begint te trillen.

• Wanneer er een vreemd voorwerp werd getroffen en als de machine blokkeert, bijv. als u tegen een hard voorwerp rijdt, moet u een vakhandelaar laten controleren of er onderdelen van het apparaat beschadigd of vervormd zijn. Ook de mogelijk noodzakelijke reparaties steeds door een geautoriseerde vakwerkplaats laten uitvoeren. Pos: 13.8.41 /Inne nteil/Sicherheit svorschriften/Ha ndhabung/starke Vibration: dur ch Fachhändler übe rprüfen @ 24\ mod_1376572 097176_6.docx @ 182607 @ @ 1

• Als de machine ongewoon sterk begint te trillen of abnormale geluiden begint te maken, dan is een onmiddellijke controle door een geautoriseerde vakwerkplaats vereist. Hoge trillingen op uw handen kunnen schadelijk zijn voor de gezondheid. Neem als er sterke trillingen optreden, meteen contact op met een geautoriseerde vakwerkplaats. Pos: 13.8.42 /Inne nteil/Sicherheit svorschriften/Ha ndhabung/Bedien ungsanleitung ... Geräuschpege l ... Schwingun gen ... Höchstwe rte @ 28\mod_1 386060456110_ 6.docx @ 220091 @ @ 1

• WAARSCHUWING De in deze gebruiksaanwijzing vermelde geluids- en trillingsniveaus zijn de maximumwaarden voor het gebruik van de machine. Het gebruik van een snijgereedschap in onbalans, overmatige bewegingssnelheid of gebrekkig onderhoud zijn van aanzienlijke invloed op geluidsemissie en trillingen. Daarom is het noodzakelijk om voorzorgsmaatregelen te treffen, zodat eventuele schade als gevolg van hoge geluidsniveaus en belasting door trilling wordt vermeden. Onderhoud de machine goed, draag een gehoorbescherming, en neem pauzes tijdens het werk. De in deze gebruiksaanwijzing opgesomde onderhoudswerkzaamheden uitvoeren en het apparaat regelmatig door een geautoriseerde werkplaats laten controleren en onderhouden. Pos: 13.8.43 /Inne nteil/Sicherheit svorschriften/Ha ndhabung/Moto r abstellen wenn ... Benzinmäher, M ulcher, Heckausw urf, Zündschl üssel (wenn vor handen) @ 42\mo d_1460544294 067_6.docx @ 435 617 @ @ 1

Zet de motor af door de beugel voor de motorstop los te laten. Vergewis u ervan dat alle bewegende delen volkomen stilstaan en de contactsleutel, indien voorhanden, is verwijderd, – als u de maaier moet optillen of kantelen, bijv. voor het transport; – als u de machine naar het maaivlak toe en weer weg transporteert; – bij het rijden buiten het gazon; – als u de machine korte tijd verlaat; – als u de maaihoogte moet verstellen; – voordat u de grasvangzak eraf neemt; – voordat u de mulchstop verwijdert; – voordat u bijtankt. Alleen bijtanken bij koude motor!

• Zorg ervoor dat alle schroefverbindingen goed zijn vastgeschroefd en dat het apparaat in een veilige arbeidstoestand is. Pos: 13.9.4 /Innen teil/Sicherheitsvo rschriften/Wa rtung und Lage rung/Öffnen Auswu rfklappe..Grasfang sack abnehme n, Mulcher @ 2\m od_114656151 3703_6.docx @ 12 282 @ @ 1

Het openen van de uitwerpklep en het verwijderen van de grasvangzak of de mulchstop mogen alleen worden uitgevoerd bij uitgeschakelde motor.

Bewaar de machine nooit met benzine in de tank in een gesloten ruimte waarin eventueel benzinedampen met open vuur of vonken in contact kunnen komen of kunnen ontvlammen.

Uitlaat en motor bereiken tijdens het gebruik zeer hoge temperaturen. Voor onderhouds- en reinigingswerkzaamheden de machine tenminste 15 minuten laten afkoelen.

• Houd, om brandgevaar te vermijden, de motor, uitlaat en brandstoftank vrij van gras, bladeren en lekkende olie (vet). Bij het omhoog kantelen of op de zijkant leggen erop letten dat er geen olie of benzine uitloopt. Brandgevaar! Laat de motor afkoelen voordat u de machine in een afgesloten ruimte wegzet.6 De machine in geen geval in de nabijheid van open vuur of warmtebronnen zoals boilers of verwarmingen wegzetten. Pos: 13.9.8 /Innen teil/Sicherheitsvo rschriften/Wa rtung und Lage rung/Steinflug, Gra sfangeinrichtung p rüfen Mäher @ 1 9\mod_1346 241978491_6.docx @ 148301 @ @ 1

Controleer elke keer voordat u gaat maaien of de grasvangbak niet versleten is en of deze nog goed functioneert.

Controleer voor ieder maaien de toestand van het mes en of dit goed bevestigd is. De mesbevestigingsschroef moet altijd door een erkende vakwerkplaats worden aangedraaid. Als de messchroef te stevig of te los wordt aangedraaid, kunnen meskoppeling en mesbalk beschadigd raken of losraken, wat ernstige verwondingen kan veroorzaken. Een versleten of beschadigd mes moet absoluut worden vervangen.

Het vervangen, naslepen en uitbalanceren van het mes moet worden uitgevoerd door een erkende vakwerkplaats. Door een verkeerd gemonteerde meskoppeling kan de mesbalk loskomen, wat tot ernstige verwondingen kan leiden. Een onjuist geslepen en niet-uitgebalanceerd mes kan sterke trillingen veroorzaken en de grasmaaier beschadigen.

Draag bij onderhouds- en reinigingswerkzaamheden altijd veiligheidshandschoenen.

• Bij de omgang met bedrijfsmiddelen, zoals motorolie en brandstof, moeten geschikte persoonlijke beschermingsmiddelen (bijv. geschikte veiligheidshandschoenen) worden gedragen. De gegevensbladen van de bedrijfsmiddelen moeten in acht worden genomen. Pos: 13.9.14 /Inne nteil/Sicherheit svorschriften/Wa rtung und Lagerun g/Zündkerzens tecker abziehen M äher @ 25\mod _137716077 0344_6.docx @ 18 7054 @ @ 1

Onderhouds- en reinigingswerkzaamheden mogen alleen worden uitgevoerd op vlakke ondergronden bij uitgeschakelde motor en verwijderde bougiestekker. Een regelmatig onderhoud is onontbeerlijk voor de veiligheid en het behoud van het prestatievermogen.

• Indien de tank geledigd dient te worden, dan moet dit in open lucht en bij koude motor gebeuren. Let erop dat er geen brandstof wordt gemorst. Pos: 13.9.19 /Inne nteil/Sicherheit svorschriften/Wa rtung und Lage rung/Nur Originaler satzteile verw enden SABO+JD @ 2 6\mod_13771 68488208_6.do cx @ 187531 @ @ 1 Om garantie- en veiligheidsredenen mogen er alleen originele onderdelen worden gebruikt. Ongelijkwaardige onderdelen kunnen de machine beschadigen en uw veiligheid in gevaar brengen.

• Maaier met gemonteerde duwstang

• Opvangdoek, opvangzakframe

• Gereedschapszak met volgende inhoud: – Gebruiksaanwijzing met conformiteitsverklaring – Garantiebepalingen (afhankelijk van het model) – Diverse montageonderdelen. Mocht er toch een onderdeel ontbreken, neem dan contact op met uw gespecialiseerde vakhandelaar. Pos: 15.4 /Innente il/Vorbereitende Arbeiten/Vor Monta ge... Holm und...Starterseilhalte r...Zündkerzen stecker abziehen! Hinweis @ 32\ mod_140844 1229475_6.docx @ 239121 @ @ 1 LET OP Vóór montage van de stang en de startkabelhouder en bij het omhoog klappen van de stang altijd de bougiestekker uittrekken! Na montage, uiterlijk vóór het starten van de motor de bougiestekker weer aanbrengen! Pos: 15.5 /Innente il/Vorbereiten de Arbeiten/1.1 Füh rungsholm hoc hstellen (Abbildung A1 + B1 + V4 + E1) @ 44\ mod_14696066034 19_6.docx @ 5 08954 @ 2 @ 1 Duwstang omhoog zetten (afbeelding A1 + B1 + E1 ) Pos: 15.6 /Innente il/Vorbereitende Arbeiten/Bowde nzüge nicht kni cken oder einklemm en WICHTIG @ 44\mod_14 69603773573_6.do cx @ 508846 @ @ 1 BELANGRIJK Let erop dat de bowdenmantels bij het omhoog tillen van de duwstang niet knikken of ingeklemd raken! Pos: 15.7 /Innente il/Vorbereitende Arbeiten/Ka bel nicht knicken ode r einklemmen W ICHTIG @ 58 \mod_15671493 92984_6.docx @ 604682 @ @ 1 BELANGRIJK Let erop, dat de kabels bij het uit- en in elkaar klappen van de duwstangen niet ingeklemd, bekneld, verdraaid of overstrekt worden! De kabel altijd aan de buitenkant van de stangverbinding leiden. Een beschadigde kabel kan tot een technisch defect van het apparaat leiden. Pos: 15.8 /Innente il/Vorbereitende Arbeiten/Führung sholm hochstelle n Text 47er E- Start VARIO mit Schnellsp. @ 65\mod_1594303 451063_6.docx @ 633353 @ @ 1 Trek de Z-vormig ingeklapte duwstang in de volgende volgorde naar boven uit: – Eerst het onderste deel van de duwstang optillen A1 , de uiteinden van het onderste deel zo ver uit elkaar drukken dat de naar binnen wijzende vergrendelingsnokken aan weerszijden in de desbetreffende boringen vallen B1 . Er kunnen drie verschillende stanghoogtes worden ingesteld. Om een andere stanghoogte in te stellen, moeten de vleugelmoeren worden verwijderd, de schroeven volledig uitgedraaid en in de overeenkomstige rechthoekige gaten worden gestoken. De gaten en boringen voor de kleinste en grootste hoogte-instelling bevinden zich telkens op één niveau boven de gaten en boringen van de gemiddelde hoogte-instelling. Voorzichtig: na het uitdraaien van de schroeven kan de stang onbedoeld omslaan. – De vleugelmoeren aan weerszijden met de hand vastdraaien B1 . – Het bovenste deel van de duwstang optillen tot het bovenste en onderste deel van de duwstang op één niveau liggen. (Afbeelding E1 ) – Als het bovenste en het onderste deel van de duwstang op één niveau liggen, de vleugelmoeren met de hand vastdraaien. – Bowdenmantels in de kabelgoot leggen. Hierdoor wordt inklemmen van de bowdenmantels bij het omklappen van de duwstang voorkomen. Pos: 15.9 /Innente il/Vorbereitende Arbeiten/Holm höhenverstellung ...Umschlagen de s Holms Hinweis 4 3er Redesign, Flü gelmuttern @ 14\mod_12815 95096269_6.do cx @ 111919 @ @ 1 VOORZICHTIG Bij het bedienen van de stanghoogteverstelling worden de vleugelmoeren B1 losgedraaid om het onderste deel van de stang aan de behuizing te bevestigen en worden de vergrendelingsnokken in de boringen van de behuizing ontgrendeld. Hierbij kan de stang onbedoeld omslaan. Bovendien kunnen er tussen het onderste deel van de duwstang en de behuizing plaatsen ontstaan waar u zich kunt kneuzen. Er bestaat verwondingsgevaar! Pos: 15.10 /Innen teil/Beschreibung de r Bauteile/Al le Modelle_dl_tex t_bold_8 @ 33\m od_14092129 20947_6.docx @ 2 45825 @ @ 1 Pos: 15.11 /Innen teil/Vorberei tende Arbeiten/1.1 Holmstart-Montage (Abbildung L1 ) @ 0\mod_1 127986352485_6. docx @ 1414 @ 2 @ 1 Montage van de startstang (afbeelding L1 ) Pos: 15.12 /Innen teil/Vorbereitende Arbeiten/Mon tage Starterseilhal ter Text Motorbrem se @ 37\mod _143619023917 6_6.docx @ 3 99706 @ @ 1 – Startkabelhouder (1) uit de gereedschapszak nemen. – Moer zo ver eruit draaien, dat de beide helften over de stang kunnen worden geschoven.7 – Op de bovenstang zit een sticker (2) voor de positionering van de startkabelhouder. LET OP Om veiligheidsredenen mag de startkabelhouder alleen in de opgegeven positie worden gemonteerd. – Schakelbeugel motorstop (3) op het bovenste deel van de stang (4) drukken en vasthouden, de startkabel (5) eruit trekken en in de startkabelhouder (6) leiden. – De beide helften samenvoegen, moer weer vastdraaien. Zo wordt verhinderd dat de startkabel eruit springt. De startkabelhouder moet zo gemonteerd/uitgelijnd worden, dat de startkabel vrij loopt en niet tegen andere delen aanwrijft. Pos: 15.13 /Innen teil/Vorbereitende Arbeiten/1.1 Grasfangsack am M äher einhängen ( Abbildung R1 + S1) @ 0\mod _112564466942 5_6.docx @ 953 @ 2 @ 1 Grasvangzak aan de maaier hangen (afbeelding R1 + S1 ) Pos: 15.14 /Innen teil/Vorbereitende Arbeiten/Grasfan gsack am Mä her einhängen Tex t 43er Redesign @ 14\mod_1 281595762845_6. docx @ 111936 @ @ 1 – Het opvangzakframe met de beugel naar voren in de opvangdoek inbrengen. De bovenste naad van de opvangdoek uitlijnen met de beugel. – De bevestigingsprofielen op het frame van het opvangzakframe drukken R1 . – De uitwerpklep van de maaier naar boven openen. – De grasvangzak aan de draagbeugel optillen en de zak met de twee haken aan de zijkanten boven in de maaierbehuizing hangen S1 . – De uitwerpklep op de grasvangzak klappen. Pos: 15.15 /Innen teil/Vorbereitende Arbeiten/1.1 Schnitthöhe eins tellen (Abbildung I) @ 0\mod_11 15201229609_6.d ocx @ 335 @ 2 @ 1 Maaihoogte instellen (afbeelding I ) Pos: 15.16 /Innen teil/Sicherheits hinweise/Sicher heitshinweis: Messe r, MotorStop, Zündschlüssel @ 4 1\mod_14470 64174273_6.docx @ 428735 @ @ 1

Veiligheidsinstructie! Verklaring van de symbolen zie tabel pagina 3

Pos: 15.17 /Innen teil/Vorbereitende Arbeiten/ Schnitthöhe einstel len Text 47er, 43e r, 54er (PosNr 1) @ 20\mod_134 6321761447_6.docx @ 154289 @ @ 1 U stelt de door u gewenste maaihoogte in met de eenhandige verstelhendel (1) aan de rechterkant van de maaier. – De hendel zo van de behuizing buigen dat de vergrendelingsnok uit de boring springt en na zijwaarts draaien weer in de gewenste positie vergrendelt. Pos: 15.18 /Innen teil/Vorbereitende Arbeiten/ Schnitthöhe einstel len Hinweis mit V ARIO, mit Antrieb @ 16\mod_13 31722670371_6.d ocx @ 134286 @ @ 1 BELANGRIJK Het maaien op laagste maaihoogte mag alleen worden uitgevoerd op vlakke en egale gazons! Houd er rekening mee dat de onderste maaihoogte-instellingen alleen in optimale omstandigheden gebruikt mogen worden. Als u de maaihoogte te laag selecteert, kan de grasnerf beschadigd en mogelijk zelfs vernietigd worden. Naast de maaihoogte is ook de rijsnelheid van invloed op het maaibeeld en het opvangresultaat. Pas maaihoogte en rijsnelheid aan de te maaien grashoogte aan, indien nodig de aandrijving niet inschakelen.

Veiligheidsinstructie! Verklaring van de symbolen zie tabel pagina 3

Pos: 16.4 /Innente il/Vor der Ersten Inbetriebnahme/ Allgemeine Siche rheitshinweise Benzinmäher + T ext DLG @ 37\m od_143624817 4398_6.docx @ 40 0214 @ @ 1 Alle schroefverbindingen en de bougiestekker controleren op goede bevestiging. De schroeven zo nodig aandraaien! Met name moet de bevestiging van de mesbalk worden gecontroleerd (zie het hoofdstuk “Onderhoud van de mesbalk”). De mesbevestigingsschroef moet altijd door een erkende vakwerkplaats worden aangedraaid. Als de messchroef te stevig of te los wordt aangedraaid, kunnen meskoppeling en mesbalk beschadigd raken of losraken, wat ernstige verwondingen kan veroorzaken. De grasmaaier is uitgerust met een motorstopinrichting. Vóór de eerste inbedrijfstelling controleren of de veiligheidsschakelbeugel voor de motorstop foutloos functioneert. Als de schakelbeugel wordt losgelaten, moeten motor en mesbalk binnen drie seconden tot stilstand komen. De beugel moet na het loslaten in elk geval weer naar de positie terugspringen, die in de afbeelding “Beschrijving van de componenten” wordt getoond. Als dit niet het geval is, dan moet dit onmiddellijk door een geautoriseerde vakwerkplaats gecontroleerd worden. Verwondingsgevaar! Als het mes langer doorloopt, mag u het apparaat niet meer gebruiken en moet u het naar een erkende vakwerkplaats brengen. Meten van de nalooptijd Na het starten van de verbrandingsmotor draait het mes en is er een ruisend geluid hoorbaar. De nalooptijd komt overeen met de duur van het ruisende geluid na het afzetten van de verbrandingsmotor en kan met een stopwatch worden gemeten. Pos: 16.5 /Innente il/Vor der Ersten Inbetriebnahme/ Sicherheits- un d Schutzeinric htungen ... dürfen n icht manipulie rt oder deaktivie rt werden!_dl_tex t @ 38\mod_1 437988093850_ 6.docx @ 402468 @ @ 1 De veiligheids- en bescherminrichtingen van de machine mogen niet worden gemanipuleerd of gedeactiveerd! Pos: 16.6 /Innente il/Vor der Ersten Inbetriebnahme/ Darauf achten ... Schutzeinrich tungen ordnungsge mäß angebracht u nd nicht be schädigt sind! @ 37\mod_143624 9863921_6.docx @ 400690 @ @ 1 Let erop dat alle bescherminrichtingen zoals voorgeschreven aangebracht en niet beschadigd zijn! Olie bijvullen (afbeelding Y1 ) Pos: 16.21 /Innen teil/Sicherheits hinweise/Sicher heitshinweis: Explo sion @ 0\mod_1 1152106186 40_6.docx @ 363 @ @ 1

Veiligheidsinstructie! Verklaring van de symbolen zie tabel pagina 3

Pos: 16.22 /Innen teil/Vor der E rsten Inbetriebnahme /Öl einfüllen Hinweis Moto r JS63 @ 3\mod_115 8825745978_6.do cx @ 20352 @ @ 1 BELANGRIJK Schade vermijden! De motor wordt zonder olie geleverd. De motor moet met olie worden gevuld voordat hij voor de eerste keer wordt gestart. Pos: 16.23 /Innen teil/Vor der E rsten Inbetriebnahme/ Öl einfüllen Text Motor B&S 5 50 E-Series, 675 EXi, 650 Quantum @ 44\mod_146 9090694063_6.do cx @ 50452 4 @ @ 1 Breng vóór de eerste start met een trechter motorolie (voor hoeveelheid en kwaliteit zie technische gegevens) aan in deze opening na het losschroeven van de oliepeilstok. – Parkeer de maaier op een vlakke ondergrond. – Vul de olie langzaam door de vulopening. Niet te veel vullen. Wacht ongeveer een minuut nadat de olie is gevuld en controleer vervolgens het oliepeil. Breng de oliepeilstok aan en schroef deze vast. 40-CLASSIC – Oliepeil controleren Verwijder de oliepeilstok. Veeg de peilstok af met een schone lap en breng de stok weer aan, maar schroef hem niet vast. Trek dan de peilstok eruit en lees het oliepeil af. De olie moet zich boven aan de vol-markering (Max.) bevinden. Vul indien nodig olie bij. Het oliepeil mag echter niet boven de vol-markering liggen. Breng de oliepeilstok weer aan en draai hem vast.

45-A CLASSIC, 51-A CLASSIC

– Oliepeil controleren Verwijder de oliepeilstok. Veeg de peilstok af met een schone lap, breng de stok weer aan en schroef hem vast. Trek dan de peilstok eruit en lees het oliepeil af. De olie moet zich boven aan de vol-markering (Max.) bevinden. Vul indien nodig olie bij. Het oliepeil mag echter niet boven de vol-markering liggen. Breng de oliepeilstok weer aan en draai hem vast. Alle modellen – Na de eerste vulling het plaatje “OIL HAS BEEN DRAINED FOR SHIPPING” (OLIE IS AFGETAPT VOOR VERZENDING) boven aan de motor verwijderen. Pos: 16.24 /Innen teil/Vor der E rsten Inbetriebnahme/ 1.1 Kraftstoff e infüllen @ 0\ mod_11152119562 03_6.docx @ 371 @ 2 @ 1 Brandstof vullen Pos: 16.25 /Innen teil/Sicherheits hinweise/Sicher heitshinweis: Explo sion, Benzin @ 0\mod_11152 11811093_6.docx @ 369 @ @ 1

Veiligheidsinstructie! Verklaring van de symbolen zie tabel pagina 3

Veiligheidsinstructie! Verklaring van de symbolen zie tabel pagina 3

Pos: 17.4 /Innente il/Starten des Mo tors/Allgemeine Sicherheitshinwe ise Heckausw urf (Starten o. Anlassen) @ 26\m od_13771691849 15_6.docx @ 188 187 @ @ 1 De motor alleen starten als u achter de maaier staat. De maaier in elk geval op een vlak, niet met hoog gras begroeide ondergrond zetten (te hoog gras remt de aanloop van de mesbalk en bemoeilijkt het startproces). Bij het starten van de motor mag de machine niet omhoog worden gekanteld. Indien nodig moet de machine, door de duwstang omlaag te duwen, zo schuin worden gezet dat het snijgereedschap in de van de gebruiker afgewende richting wijst, maar niet verder dan absoluut noodzakelijk is. Voordat het apparaat weer op de grond staat, moeten beide handen zich aan het bovenste gedeelte van de duwstang bevinden. Pos: 17.5 /Innente il/Starten des Mo tors/Starte rseilgriff während de s Startens fest um fassen VORSICHT @ 13\mod_ 1280234045462 _6.docx @ 110216 @ @ 1 VOORZICHTIG Startkabelgreep tijdens het starten stevig vastpakken. De greep zou anders uit de hand kunnen glijden. Verwondingsgevaar! Pos: 17.6 /Innente il/Starten des Mot ors/Hinweis: W ICHTIG @ 0\ mod_11152133661 56_6.docx @ 385 @ @ 1 BELANGRIJK De motor draait alleen als de veiligheidsschakelbeugel op het bovenste deel van de stang wordt ingedrukt. Op het moment dat de schakelbeugel wordt losgelaten, klapt hij door veerkracht weer in zijn uitgangspositie, wordt de motorrem in werking gesteld en komen motoren en mesbalk binnen drie seconden tot stilstand. Pos: 17.7 /Innente il/Starten des Mot ors/1.1 Manue ller Start ohne Elekt ro-Start ( Abbildung D + E) M USTER @ 16\ mod_13317253722 94_6.docx @ 134388 @ 2 @ 1 Pos: 17.8 /Innente il/Starten des Mot ors/Starten de s Motors Text SAU10718, SAU126 75, SAU11379H+ S, SAU12178 @ 1 4\mod_12822 16093170_6.docx @ 113878 @ @ 1 – Druk de veiligheidsschakelbeugel (1) op het bovenste deel van de stang (2) en houd hem vast D . – De startkabel (3) langzaam uittrekken tot er een weerstand merkbaar wordt, dan snel uittrekken E – de motor begint te lopen –, de kabel langzaam terugleiden.

Pos: 17.9 /Innente il/Starten des Mo tors/Hinweis: R eadyStart-Sy stem, opt. max.D rehzahl (W14 fixed speed) @ 12\ mod_12628746215 58_6.docx @ 104067 @ @ 1 INSTRUCTIE Deze motor heeft een automatische choke met temperatuurregeling.8 De motor draait automatisch bij een maximaal toerental dat nodig is voor een mooi maaibeeld (motortoerental = mestoerental). 11 UITSCHAKELEN VAN DE MOTOR (AFBEELDING F ) – Veiligheidsschakelbeugel (1) loslaten F .

12 STOPPEN IN GEVAL VAN NOOD

Veiligheidsschakelbeugel en de schakelbeugel voor de aandrijving loslaten. – De maaier stopt. – Het mes komt tot stilstand. – De motor gaat uit. LET OP Controleer vóór elk maaien of de veiligheidsschakelbeugel voor de motorstop en de schakelbeugel voor de aandrijving foutloos functioneren: – als de veiligheidsschakelbeugel wordt losgelaten, moeten motor en mesbalk binnen drie seconden tot stilstand komen. – als de schakelbeugel voor de aandrijving wordt losgelaten, moet de machine onmiddellijk tot stilstand komen. Anders de dichtstbijzijnde geautoriseerde vakwerkplaats opzoeken. 13 AANDRIJVING Bediening van de achterwielaandrijving (alleen bij inschakelbare aandrijving) (afbeelding G ) Pos: 19.4 /Innente il/Fahrantrieb/Be dienung des H interradantriebes Tex t 43er Redesig n @ 14\mo d_128161305525 8_6.docx @ 1120 21 @ @ 1 De achterwielaandrijving wordt bij draaiende motor in- en uitgeschakeld via de schakelbeugel voor de aandrijving (1) aan het bovenste deel van de duwstang (2): – Schakelbeugel aandrijving aantrekken en vasthouden = maaier rijdt. – Schakelbeugel aandrijving loslaten = maaier blijft staan (0-stand). De schakelbeugel aandrijving moet altijd stevig tegen de bovenstang worden getrokken. Een verkeerde bediening leidt tot slijtage van de versnellingsbak. De hogere weerstand van de beugel in de begintoestand is gewenst om een verkeerde bediening te bemoeilijken. INSTRUCTIE De achterwielen klikken als de maaier vooruit wordt geschoven. 14 GRASOPVANGINRICHTING Pos: 20.3 /Innente il/Sicherheitsh inweise/Sicherhe itshinweis: Me sser, Stein, MotorS top, Zündschlüs sel @ 41\mod_1 447062073948_ 6.docx @ 428673 @ @ 1

Veiligheidsinstructie! Verklaring van de symbolen zie tabel pagina 3

Pos: 20.4 /Innente il/Grasfangein richtung/1.1 Betrieb mit Grasfangsa ck @ 0\mod _1115360552250 _6.docx @ 443 @ 2 @ 1 Gebruik met grasvangzak Pos: 20.5 /Innente il/Grasfangein richtung/Betrieb m it Grasfangsack W ARNUNG @ 5 8\mod_15686385 85551_6.docx @ 606522 @ @ 1 WAARSCHUWING Bij gebruik van de grasvangzak moet deze volledig gemonteerd en in perfecte technische staat zijn. Let er bij het maaien op dat de grasvangzak op tijd wordt geleegd. BELANGRIJK Grasvangzak niet met warm water reinigen! Pos: 20.12 /Innen teil/Grasfangein richtung/1.1 E ntleeren des Grasfa ngsacks (Abbildung L) @ 0\mod _1125908294476 _6.docx @ 1082 @ 2 @ 1 Legen van de grasvangzak (afbeelding L ) Pos: 20.13 /Innen teil/Grasfangein richtung/Entleeren des Grasfangsack s Text @ 0\mo d_111536123 4750_6.docx @ 45 7 @ @ 1 – Motor uitschakelen. – Uitwerpklep optillen. – De gevulde grasvangzak aan de draagbeugel van de maaier nemen – uitwerpklep sluit zelfstandig. – De grasvangzak vasthouden aan de draagbeugel en de verzonken greep op de onderzijde van de bodem en grondig uitschudden. Pos: 20.14 /Innen teil/Grasfangein richtung/1.1 Bet rieb ohne Grasfang sack @ 0\mo d_111536142006 2_6.docx @ 459 @ 2 @ 1 Gebruik zonder grasvangzak Pos: 20.15 /Innen teil/Grasfangein richtung/Betrie b ohne Grasfangsack W ARNUNG Mähe r @ 0\mod _111536144264 0_6.docx @ 461 @ @ 1 WAARSCHUWING Bij het gebruik zonder grasvangzak moet de uitwerpklep aan de maaierbehuizing altijd gesloten zijn (omlaag geklapt).

Veiligheidsinstructie! Verklaring van de symbolen zie tabel pagina 3

Pos: 21.4 /Innente il/Mähbetrieb/ 1.1 Mähen an Hangla gen @ 0\mo d_111535842245 3_6.docx @ 417 @ 2 @ 1 Maaien op hellingen LET OP De maaier kan worden gebruikt op taluds en hellingen die tot 46% (25° helling) aflopen. Steilere schuinstanden kunnen schade aan de motor veroorzaken. Om veiligheidsredenen raden wij u echter dringend aan om dit theoretische potentieel niet volledig te benutten. Zorg er altijd voor dat u stevig en stabiel staat. In principe mogen met de hand geleide grasmaaiers bij hellingen steiler dan 26% (15° helling) niet worden ingezet. Het gevaar dreigt dat de stabiliteit verloren gaat! Pos: 21.6 /Innente il/Mähbetrieb/ 1.1 Ölstandkont rolle @ 0\mod_ 1115358654859 _6.docx @ 421 @ 2 @ 1 Oliepeilcontrole Pos: 21.7 /Innente il/Mähbetrieb/ Ölstandkontrolle M äher Text @ 0\mo d_111535869 3671_6.docx @ 4 23 @ @ 1 Controleer vóór elk maaien het oliepeil Y1 . De motor nooit met te weinig of te veel olie laten lopen. Onherstelbare schade zou het gevolg kunnen zijn. Pos: 21.8 /Innente il/Mähbetrieb/ 1.1 Prüfung der Betriebssicherheit @ 0\mod_11 15358766390_6.do cx @ 425 @ 2 @ 1 Controle van de bedrijfsveiligheid Pos: 21.9 /Innente il/Mähbetrieb/P rüfung der Betrieb ssicherheit Text Benzin m.A. + Te xt DLG @ 53\mo d_151300430 8802_6.docx @ 5 77286 @ @ 1

De grasmaaier is uitgerust met een motorstopinrichting. Vóór elk maaien controleren of de veiligheidsschakelbeugel voor de motorstop foutloos functioneert. Als de schakelbeugel wordt losgelaten, moeten motor en mesbalk binnen drie seconden tot stilstand komen. De beugel moet na het loslaten in elk geval weer naar de positie terugspringen, die in de afbeelding “Beschrijving van de componenten” wordt getoond. Als dit niet het geval is, dan moet dit onmiddellijk door een geautoriseerde vakwerkplaats gecontroleerd worden. Verwondingsgevaar! Als het mes langer doorloopt, mag u het apparaat niet meer gebruiken en moet u het naar een erkende vakwerkplaats brengen. Meten van de nalooptijd Na het starten van de verbrandingsmotor draait het mes en is er een ruisend geluid hoorbaar. De nalooptijd komt overeen met de duur van het ruisende geluid na het afzetten van de verbrandingsmotor en kan met een stopwatch worden gemeten. De veiligheids- en bescherminrichtingen van de machine mogen niet worden gemanipuleerd of gedeactiveerd! Ook de onberispelijke werking van de schakelbeugel voor de aandrijving moet vóór elk maaien worden gecontroleerd. Als de schakelbeugel voor de aandrijving wordt losgelaten, moet de machine onmiddellijk tot stilstand komen. Als dit niet het geval is, dan moet dit onmiddellijk door een geautoriseerde vakwerkplaats gecontroleerd worden. Let erop dat alle bescherminrichtingen zoals voorgeschreven aangebracht en niet beschadigd zijn! Controleer voor ieder maaien de toestand van het mes en of dit goed bevestigd is om gevaren te voorkomen. De mesbevestigingsschroef moet altijd door een erkende vakwerkplaats worden aangedraaid. Als de messchroef te stevig of te los wordt aangedraaid, kunnen meskoppeling en mesbalk beschadigd raken of losraken, wat ernstige verwondingen kan veroorzaken. Een versleten of beschadigd mes moet absoluut worden vervangen (zie hiervoor hoofdstuk “Onderhoud van de mesbalk”). Controleer om de 10 bedrijfsuren de meskoppeling op slijtage en goede bevestiging. Controleer ook schroeven en moeren van het apparaat op goede bevestiging en draai ze eventueel aan! Controleren of de bougie goed bevestigd is! Gevaar: elektrische schok. Bougie nooit bij lopende motor eraf trekken! Gevaar: elektrische schok. Bougie alleen bij afgekoelde motor eraf trekken! Verbrandingsgevaar. Laat bij blokkering van het maaiwerk, bijv. door het rijden tegen een hindernis, door een geautoriseerde vakwerkplaats controleren of delen van de maaier beschadigd of vervormd zijn. Ook de eventueel noodzakelijke reparaties altijd door een geautoriseerde vakwerkplaats laten uitvoeren. Als de machine ongewoon sterk begint te trillen of abnormale geluiden begint te maken, dan is een onmiddellijke controle door een geautoriseerde vakwerkplaats vereist. Pos: 21.10 /Innen teil/Mähbetrieb/ 1.1 Zeitliche Ein schränkungen @ 0\ mod_11153 58910000_6.docx @ 429 @ 2 @ 1 Tijdelijke beperkingen Pos: 21.11 /Innen teil/Mähbetrieb/ Zeitliche Einschränk ungen Deut schland Text @ 0 \mod_1115358 942500_6.docx @ 431 @ @ 1 In Duitsland is het gebruik van grasmaaiers geregeld in de “32. Verordnung zur Durchführung des Bundes-Immissionsschutzgesetzes (32. BImSch-V)”. Daarnaast zijn er ook regionale beperkingen mogelijk (bijv. ter bescherming van de middagrust), waarover de bevoegde gemeentelijke autoriteit u kan informeren. Pos: 21.12 /Innen teil/Mähbetrieb/ 1.1 Tipps zur Rase npflege @ 2\ mod_1144832 859503_6.docx @ 12192 @ 2 @ 19 Tips voor de verzorging van het gazon Maaien (afbeelding M ) WAARSCHUWING Verwijder vóór elk maaien alle vreemde voorwerpen (stenen, hout, takken enz.) van het gazon; let desondanks ook tijdens het maaien altijd op rondslingerende voorwerpen. Instructies met betrekking tot gazonverzorging ontvangt u op verzoek van uw dealer. Informatie en advies over maaien vindt u ook op de homepage van de fabrikant. Mulchen Uw grasmaaier kan worden uitgerust met een mulchstop. De bijbehorende ombouwset naar mulchsysteem is inbegrepen bij de levering. Wat verstaat men onder mulchen? Bij mulchen wordt het gras gemaaid en worden de afgesneden halmen tegelijkertijd door het speciale mulchmes meerdere malen fijngesneden. Dit mulchmes richt de grashalmen op en snijdt de halmen in zeer korte stukken, die dan gelijkmatig over het grasoppervlak worden verdeeld. De grashalmen kunnen nu sneller uitdrogen en verrotten, waardoor humusvorming wordt bevorderd. De bodem wordt zo op natuurlijke wijze bemest en wordt ook nog tegen uitdroging beschermd. Het verzamelen en afvoeren van het gras komt zo te vervallen. Het concept van het mulchen ondersteunt dus in belangrijke mate de ecologische kringloop. Hoe bereik je een perfecte grashoogte? Bij het gebruik van de mulchmaaier mag de te maaien grashoogte niet meer dan 10 cm bedragen. In één bewerking wordt nu maximaal 1/3 van de grashoogte afgesneden. Indien geen positief resultaat wordt bereikt, moet eventueel tweemaal achter elkaar worden gemulcht. Afhankelijk van de soort gras en de groei-intensiteit moet regelmatig worden gemaaid. Mulchen vereist juist in de sterke groeifase frequenter maaien dan het traditionele maaien met verzamelen van het gras, omdat anders deze eenderderegel moeilijk in acht kan worden genomen. Om een optimaal resultaat te verkrijgen, moet u bij het mulchen de snelheid van de machine verlagen ten opzichte van het traditionele maaien, zodat het gras tijd krijgt om langer in het maaiwerk te blijven en daardoor meerdere malen te worden gesneden. Het beste maaibeeld en resultaat wordt bereikt op een droog gazon, omdat nat gras snel plakt en klontert door de korte grashalmen. Deze grasklonten gaan rotten en schimmelen en belemmeren de gewenste ecologische kringloop. Indien het gras toch eenmaal in zeer vochtige, natte toestand moet worden gemaaid, moeten de grashalmen korter worden afgesneden, d.w.z. de maaihoogte moet 1-2 niveaus hoger ingesteld zijn dan bij droog gras. U zult merken dat als u deze eenvoudige regels naleeft, u een gezond gras krijgt en het gemaaide gras niet meer hoeft af te voeren. Ook op de homepage van de fabrikant vindt u informatie over mulchen. Als het gras toch eens te hoog is om te mulchen, kan de mulchmaaier met enkele handelingen worden omgebouwd voor het maaien met grasvangzak. Ombouw tot maaier met uitworp aan de achterzijde (afbeelding U2 + S1 ) Pos: 21.18 /Innen teil/Mähbetrieb/ Umbau als Heckau swurfmäher Tex t @ 28\mod_13 84943124229_6.d ocx @ 21946 0 @ @ 1 – Motor uitschakelen. – Uitwerpklep optillen. – Verwijder de mulchstop uit het kanaal U2 . – Hang de grasvangzak in de beoogde houder aan de behuizing van de maaier S1 . Een ombouw van het mulch-messysteem is niet nodig! Bij moeilijke maaiomstandigheden (bijv. nat gras) kan het echter gebeuren dat de opvangzak minder gevuld wordt. Om het apparaat weer te gebruiken als mulchmaaier, moet de mulchstop weer worden gemonteerd. Verwijder hiervoor de grasvangzak, breng de mulchstop aan in het uitwerpkanaal en sluit de uitwerpklep. Maak het uitwerpkanaal vooraf schoon. 16 ONDERHOUDSINTERVALLEN BELANGRIJK Vermijd schade! Onder extreme resp. uitzonderlijke voorwaarden zijn eventueel kortere onderhoudsintervallen vereist dan hierboven vermeld. Neem als u gebreken vaststelt, contact op met een geautoriseerde vakwerkplaats. Pos: 22.4 /Innente il/Wartungsin tervalle/Wartung sintervalle Text @ 19 \mod_13462 42427863_6.do cx @ 147975 @ @ 1 Routineonderhoud aan de machine uitvoeren conform de volgende onderhoudsintervallen. De volgende onderhoudsintervallen moeten worden aangehouden naast de in deze gebruiksaanwijzing opgesomde intervallen voor onderhoudswerkzaamheden. Vóór de eerste inbedrijfstelling

• Het oliepeil controleren Y1 .

• Alle schroefverbindingen controleren op goede bevestiging.

• De messchroef controleren en deze eventueel door een geautoriseerde vakwerkplaats laten vastdraaien.

• Controleren of de veiligheidsschakelbeugel motorstop foutloos werkt.

• Controleren of de schakelbeugel voor de aandrijving foutloos werkt (afhankelijk van het model).

• Controleren of alle bescherminrichtingen zoals voorgeschreven aangebracht en niet beschadigd zijn. Vóór elk bedrijf

• Gazon controleren en alle vreemde voorwerpen verwijderen.

• Bereik van de begrenzingskabel controleren (indien ook een automatische maaier wordt ingezet voor de verzorging van het gazon).

• Het oliepeil controleren Y1 .

• Toestand en goede bevestiging van het mes controleren en eventueel door een geautoriseerde vakwerkplaats laten vastdraaien.

• Controleren of de veiligheidsschakelbeugel motorstop foutloos werkt.

• Controleren of de schakelbeugel voor de aandrijving foutloos werkt (afhankelijk van het model).

• Controleren of alle bescherminrichtingen zoals voorgeschreven aangebracht en niet beschadigd zijn.

• Grasopvanginrichting controleren op slijtage of slechter functioneren. Na elk bedrijf

• De maaier schoonmaken.

• Het mes controleren op beschadigingen en slijtage. Inrijtijd – Na de eerste 5 bedrijfsuren

• De motorolie verversen. Om de 10 bedrijfsuren

• Alle schroefverbindingen controleren op goede bevestiging.

• Luchtfilter laten vervangen W .

• Bougie laten vervangen Y .

• De versnellingsbak en het gebied onder de riemafdekking laten reinigen.

• Het mes controleren en indien nodig laten naslijpen en uitbalanceren of zo nodig laten vervangen.

Regelmatige verzorging is de beste garantie voor een lange levensduur en een storingsvrij bedrijf! Onvoldoende onderhoud van uw apparaat leidt tot veiligheidsrelevante gebreken! Pos: 23.4 /Innente il/Pflege und War tung des Mähe rs/Originalersat zteile Hinweis @ 6\mod_119978 8471285_6.docx @ 43482 @ @ 1 Gebruik uitsluitend originele onderdelen, want alleen deze staan borg voor veiligheid en kwaliteit!

Veiligheidsinstructie! Verklaring van de symbolen zie tabel pagina 3

Reiniging (afbeelding O ) Pos: 23.7 /Innente il/Pflege und Wa rtung des Mähe rs/Reinigung Tex t Benzin 43er, 47e r ,54er Quantum+6 75EXi @ 44\ mod_146951 9032086_6.docx @ 507840 @ @ 1 BELANGRIJK Leg de maaier bij reiniging en onderhoud niet op zijn kant, maar kantel hem aan de voorkant omhoog (bougie naar boven), omdat er anders startproblemen kunnen ontstaan. Bij het omhoog kantelen van de maaier erop letten dat de uitwerpklep niet beschadigd wordt. De maaier in omhoog gekantelde toestand beveiligen! LET OP Bij het omhoog kantelen erop letten dat er geen olie of benzine uitloopt. Brandgevaar!10 Vuil en grasresten direct na het maaien verwijderen. Gebruik een borstel of een lap voor het reinigen. Draai de mesbalk niet omdat anders motorolie in de carburateur/luchtfilter wordt gepompt en startproblemen kunnen optreden. LET OP Vingers niet in de openingen van de ventilatorbehuizing steken en ventilator vasthouden. Als de mesbalk bij het schoonmaken toch wordt gedraaid, bestaat het gevaar dat de vingers bekneld raken tussen de ventilator en de behuizing van de ventilator! BELANGRIJK Nooit met hogedrukreiniger of normale waterstraal het aandrijvingsgedeelte, de motordelen (zoals ontstekingssysteem, carburateur enz.), en afdichtingen en lagerpunten reinigen. Beschadigingen en dure reparaties kunnen het gevolg zijn. Opbergen Het apparaat moet altijd in schone toestand in een droge, gesloten ruimte buiten bereik van kinderen worden bewaard. Laat de motor afkoelen voordat u de machine in een afgesloten ruimte wegzet. Pos: 23.10 /Innen teil/Pflege und Wa rtung des Mähe rs/1.1 Umklappe n des Führungsho lmes (Abbildung A1) @ 1\m od_11323115482 58_6.docx @ 5668 @ 2 @ 1 Omklappen van de duwstang (Afbeelding A1 ) Pos: 23.11 /Innen teil/Pflege und Wa rtung des Mähe rs/Umklappen de s Führungsholmes Text 43er Rede sign, Schne llspanner @ 44\mod _147012122018 9_6.docx @ 50 9612 @ @ 1 – Voor ruimtebesparende opslag of voor transport de vleugelmoeren zover losdraaien dat de duwstang zonder weerstand in Z-vorm boven de motor ingeklapt kan worden A1 . De vergrendelingsnokken aan het onderste deel van de stang moeten uit de boringen in de behuizing springen. – Bowdenmantels daarbij niet knikken of inklemmen. VOORZICHTIG Bij het omleggen van de duwstang voor transport- en opslagdoeleinden kan de stang ongewild omslaan bij het losdraaien van de vleugelmoeren en het ontgrendelen van de vergrendelingsnokken uit de boringen in de behuizing. Bovendien kunnen er tussen het onderste deel van de duwstang, het bovenste deel en de behuizing plaatsen ontstaan waar u zich kunt kneuzen. Er bestaat verwondingsgevaar! Pos: 23.12 /Innen teil/Vorbereitende Arbeiten/Kabel n icht knicken o der einklemmen W ICHTIG @ 58\ mod_1567149 392984_6.docx @ 604682 @ @ 1 BELANGRIJK Let erop, dat de kabels bij het uit- en in elkaar klappen van de duwstangen niet ingeklemd, bekneld, verdraaid of overstrekt worden! De kabel altijd aan de buitenkant van de stangverbinding leiden. Een beschadigde kabel kan tot een technisch defect van het apparaat leiden. Transport en opslag van het apparaat Pos: 23.14 /Innen teil/Pflege und Wa rtung des Mähe rs/Transport und Sicherung Text 4 3er,47er mit T ragegriff_Benziner @ 58\mod_15 67150985442_6.do cx @ 60471 0 @ @ 1 – Als het apparaat gedragen moet worden, het niet vastpakken aan de uitwerpklep! Pak het apparaat aan de voorkant vast aan de behuizing en achter aan de stangverbinding (zie afbeelding N ). Houd bij het optillen of dragen rekening met het gewicht van de machine (zie Technische gegevens). Het optillen van zware gewichten kan problemen met de gezondheid veroorzaken. Wij raden aan om het apparaat altijd met minstens twee personen op te tillen of te dragen. – Het apparaat op alle 4 wielen staand transporteren, om brandstofverlies, beschadigingen van het apparaat en verwondingen van personen te vermijden. – Het transportmiddel parkeren op vlakke ondergrond, opdat het apparaat niet kan wegrollen voordat het wordt vastgezet. – De grasvangzak uithangen en tijdens het transport apart vastmaken. – Het apparaat met toegelaten borgmiddelen (bijv. sjorriemen met spanelement) veilig bevestigen op of in het voertuig. Sjorriemen zijn banden van synthetische vezels. Elke sjorriem is gekenmerkt met een etiket. Het etiket geeft belangrijke informatie over het gebruik. De aanwijzingen op dit etiket moeten bij gebruik van de sjorriem in acht worden genomen. – Bij ladingen die kunnen rollen wordt aanbevolen om ze direct vast te sjorren met vier spanriemen. Beveilig het apparaat aan de wielen zo, dat het zich tijdens de rit niet beweegt. LET OP De riemen niet te strak aantrekken. Als het apparaat te strak wordt vastgezet, dan kunnen beschadigingen het gevolg zijn. Onderhoud van de mesbalk Een scherp mes garandeert een optimaal snijvermogen. Controleer voor ieder maaien de toestand van het mes en of dit goed bevestigd is. De mesbevestigingsschroef moet altijd door een erkende vakwerkplaats worden aangedraaid. Als de messchroef te stevig of te los wordt aangedraaid, kunnen meskoppeling en mesbalk beschadigd raken of losraken, wat ernstige verwondingen kan veroorzaken. Een versleten of beschadigd mes moet absoluut worden vervangen. Pos: 23.17 /Innen teil/Pflege und Wa rtung des Mähe rs/1.1 Nachsch leifen und Auswu chten des Messe rbalkens (Abbildung Q) @ 0\mod_ 1115365616312 _6.docx @ 483 @ 2 @ 1 Naslijpen en uitbalanceren van de mesbalk (afbeelding Q ) Pos: 23.18 /Innen teil/Pflege und Wa rtung des Mähe rs/Nachschleife n und Auswuch ten des Messerbalke ns Hinweis Ben zin @ 0\mod_ 1115618908515_ 6.docx @ 593 @ @ 1 WAARSCHUWING Het naslijpen en uitbalanceren van de mesbalk moet worden uitgevoerd door een erkende vakwerkplaats. Een onjuist geslepen en niet-uitgebalanceerd mes kan sterke trillingen veroorzaken en de grasmaaier beschadigen. Pos: 23.19 /Innen teil/Pflege und Wa rtung des Mähe rs/Nachschleife n und Auswuch ten des Messerba lkens Text neut ral Werkstatt @ 1 2\mod_1257776 115383_6.docx @ 98646 @ @ 1 De snijranden van de mesbalk mogen worden nageslepen totdat de desbetreffende waarde (zie afbeelding Q ) is bereikt. Let op! Slijphoek van 30° in acht nemen. Uw vakwerkplaats kan deze waarde (slijtagegrens) voor u controleren! Pos: 23.20 /Innen teil/Pflege und Wa rtung des Mähe rs/Nachschleife n und Auswuch ten des Messerbalke ns Hinweis Markie rung @ 9\mo d_1228810807 409_6.docx @ 70 871 @ @ 1 WAARSCHUWING Een mes waarbij de maximaal toegestane slijtagegrens is overschreden, kan breken en weggeslingerd worden, wat ernstige verwondingen kan veroorzaken. Vervangen van de mesbalk WAARSCHUWING Het vervangen van de mesbalk moet worden uitgevoerd door een erkende vakwerkplaats. Door een verkeerd gemonteerde meskoppeling of door een te vast of te los aangedraaide messchroef kan de mesbalk loskomen, wat tot ernstige verwondingen kan leiden. – Bij vervanging alleen originele mesbalken gebruiken. Ongelijkwaardige onderdelen kunnen de machine beschadigen en uw veiligheid in gevaar brengen. – Vervangende mesbalken moeten permanent voorzien zijn van de naam en/of het logo van de fabrikant of leverancier en met het onderdeelnummer.

Onderhoud van de wielen 40-CLASSIC Eenmaal per jaar of om de 15-20 bedrijfsuren de lagers van de wielen invetten. – Wieldoppen verwijderen S . – Met een dopsleutel de zeskantmoer losdraaien, ring en wielen verwijderen. – Nadat de lagers met een wentellagervet “KAJO-Langzeitfett LZR 2” zijn ingevet, de wielen erop schuiven, schijf aanbrengen, met zeskantmoer bevestigen en weer zo ver vastdraaien, dat de wielen nog licht maar zonder speling gedraaid kunnen worden. Wieldop weer aanbrengen.

45-A CLASSIC & 51-A CLASSIC

Pos: 23.25 /Innen teil/Pflege und Wa rtung des Mähe rs/Wartung de r Räder Text 43/47e r Redesign Konusku gellager fette n @ 33\mod _140853448075 1_6.docx @ 24273 8 @ @ 1 Eenmaal per jaar of om de 15-20 bedrijfsuren de lagers van de wielen invetten. – De afdekkingen in het midden van de wieldoppen verwijderen R . – Met een dopsleutel de zeskantmoer losdraaien, trapschijf verwijderen, wielen samen met wieldop van de wielas trekken. Wieldop van het wiel verwijderen. – Nadat de lagers zijn ingevet met een wentellagervet (bijv. “KAJO-Langzeitfett LZR 2”), de wielen erop schuiven en de wieldop aanbrengen. Breng de trapschijf met het uitstekende gedeelte (kleinere diameter) richting wiel aan, bevestig de zeskantmoer en draai deze zo vast, dat de wielen nog licht maar zonder speling gedraaid kunnen worden. Breng de afdekkingen weer aan in het midden van de wieldoppen. Onderhoud van de achterwielaandrijving (alleen bij inschakelbare aandrijving) (afbeelding R ) Pos: 23.27 /Innen teil/Pflege und Wa rtung des Mähe rs/Wartung des Hinterradantrieb s -1- Text 43/4 7er Redesign Konu skugellager fetten @ 33\mod_1 408534039020_ 6.docx @ 242702 @ @ 1 Eenmaal per jaar of om de 15-20 bedrijfsuren de lagers van de wielen invetten. – Verwijder aan beide zijden de afdekking wieldop. – Met een dopsleutel de zeskantmoer losdraaien, trapschijf verwijderen, aandrijfwielen samen met wieldop van de wielas trekken. – Verwijder de wielafdekking, let daarbij op de sluitring. – Verwijder het vuil van de wielafdekking, het rondsel op de overbrengingsas en de tandkrans aan de binnenkant van het wiel. INSTRUCTIE Trek het rondsel niet van de overbrengingsas! – De lagers invetten met een wentellagervet “KAJO-Langzeitfett LZR 2”. Rondsel en tandkrans in het wiel niet invetten! – De wielafdekking aanbrengen en de sluitring op de wielas schuiven. Let er bij het aanbrengen van het aandrijfwiel op dat rondsel en tandkrans in elkaar grijpen. Verdraai indien nodig het wiel op de as licht. – Breng de trapschijf aan, bevestig de zeskantmoer en draai deze zo vast, dat de wielen nog licht maar zonder speling gedraaid kunnen worden. Afdekking wieldop weer aanbrengen. Onderhoud van de aandrijving (alleen bij inschakelbare aandrijving)) Pos: 23.31 /Innen teil/Pflege und Wa rtung des Mähe rs/Wartung des Antriebs Text @ 0\mod_1115 366850453_6.docx @ 515 @ @ 1 – Voor de goede werking van de riemaandrijving is het van essentieel belang dat de bowdenmantel voor het in-/uitschakelen van de aandrijving soepel loopt. – De bowdenmantel is niet instelbaar en moet worden vervangen als hij niet meer goed werkt. Vervangen van de V-snaar van de aandrijving Pos: 23.33 /Innen teil/Pflege und Wa rtung des Mähe rs/Auswechsel n des Antriebkeilr iemens Text @ 0 \mod_112789 7128979_6.docx @ 1330 @ @ 1 Het vervangen van de V-snaar van de aandrijving altijd door een erkend vakbedrijf laten uitvoeren. Pos: 23.34 /Innen teil/Pflege und Wa rtung des Mähe rs/1.1 Starterbat terie nachladen ( nur bei Elektro -Start) MUSTER @ 17\mod_1331 727139440_6.docx @ 134524 @ 2 @ 111

Veiligheidsinstructie! Verklaring van de symbolen zie tabel pagina 3 WAARSCHUWING Verwondingen vermijden! Motoruitlaatgassen bevatten koolmonoxide en kunnen ernstige aandoeningen of de dood tot gevolg hebben. De motor niet in gesloten ruimten, zoals garages, inschakelen, ook niet als deuren en vensters geopend zijn. De machine naar buiten bewegen voordat de motor wordt gestart. BELANGRIJK Leg de motor of maaier bij reiniging en onderhoud niet op zijn kant, maar kantel hem aan de voorkant omhoog O (bougie naar boven), omdat er anders startproblemen kunnen ontstaan. Bij het omhoog kantelen van de maaier erop letten dat de uitwerpklep niet beschadigd wordt. De maaier in omhoog gekantelde toestand beveiligen! LET OP Bij het omhoog kantelen erop letten dat er geen olie of benzine uitloopt. Brandgevaar! Het regelmatig uitvoeren van de voorgeschreven service- en onderhoudswerkzaamheden vormt de voorwaarde voor een duurzame en storingvrije functie van de motor en bovendien een basisvoorwaarde voor garantieaanspraken. De motor vooral uitwendig altijd schoonhouden, vooral de omgeving van geluiddemper en cilinder moet altijd vrij van vreemde voorwerpen zijn (bijv. grasresten). Uitlaat en motor bereiken tijdens het gebruik zeer hoge temperaturen. Brandbare vreemde voorwerpen zoals loof, gras enz. kunnen ontbranden. Ook een foutloze koeling is alleen gegarandeerd als de cilinderribben steeds schoon zijn. BELANGRIJK De motor nooit met een hogedrukreiniger of een normale waterstraal reinigen. Beschadigingen en dure reparaties kunnen het gevolg zijn. Olieverversing INSTRUCTIE Om het milieu te beschermen adviseren wij de olieverversing door een vakwerkplaats te laten uitvoeren. De eerste olieverversing bij nieuwe motor is vereist na ca. 5 bedrijfsuren. Later ongeveer om de 50 bedrijfsuren of minstens eenmaal per maaiseizoen. – Voordat de motor of het apparaat worden gekanteld om olie weg te laten lopen, de benzinetank leegmaken en de motor laten lopen tot hij stopt wegens brandstofgebrek. – Motor uitzetten en bougiestekker verwijderen. – De olie verversen, zolang de motor warm is. – Verwijder de peilstok uit de olievulopening voor de olieverversing. – Leg de maaier zo op zijn kant dat de bougiezijde boven ligt en de oude olie in een opvangvat stroomt. Oude olie niet in de riolering of in de grond terecht laten komen, maar verwerken conform de plaatselijke voorschriften. – Zet de maaier rechtop en vul de maaier via de vulopening met kwaliteitsolie (voor hoeveelheid en kwaliteit zie technische gegevens). Draai de peilstok in en controleer het oliepeil (zie “Oliepeil controleren” en “Olie vullen”, afbeelding Y1 )! Als het oliepeil correct is, brengt u de oliepeilstok aan en draait u deze vast. Schoonmaken resp. vervangen van de luchtfilter (Afbeelding W ) BELANGRIJK Nooit de motor met gedemonteerd luchtfilter starten of laten lopen. – De vergrendeling van het luchtfilterdeksel (4) met een schroevendraaier losdraaien van de luchtfilterbehuizing (1) en het luchtfilterdeksel (3) verwijderen. – Het filter of de filters (2) verwijderen. – Het filter of de filters om de 50 bedrijfsuren reinigen. Bij lichte verontreiniging voorzichtig uitkloppen op een glad oppervlak. Bij sterke vervuiling of beschadiging vervangen. Papieren filter niet uitspoelen, niet schoonblazen met perslucht en niet invetten. – Het filter of de filters (2) plaatsen. – Het luchtfilterdeksel (3) op het filter plaatsen en de vergrendeling van het luchtfilter (4) in de behuizing van het luchtfilter (1) laten vergrendelen. Bij ongunstige gebruiksomstandigheden (sterke stofontwikkeling) moet elke keer na het maaien worden gereinigd. Luchtfilter elk jaar of om de 200 bedrijfsuren vervangen. (bestelnummer luchtfilter: zie originele reserveonderdelen en toebehoren) Controle van de bougie (afbeelding Y ) Om de slijtage van de bougie te controleren, bougiestekker verwijderen en de bougie losschroeven. Als de elektrode sterk versleten is, dient de bougie in elk geval te worden vervangen (bestelnummer: zie originele reserveonderdelen en toebehoren). Anders is het voldoende om de bougie schoon te maken met een staalborstel en de afstand tussen de elektroden in te stellen op 0,7 - 0,8 mm. De bougie (op afdichtring letten) met de hand in de motor vastschroeven en met een dopsleutel handvast monteren. Bougiestekker aanbrengen. De bougie elk jaar vervangen. Overwinteren van de motor volgens voorschrift (of bij langdurige stilstand) – Benzinetank legen en de motor laten draaien tot hij stopt wegens brandstofgebrek. – Motor uitzetten en bougiestekker verwijderen. – Zolang de motor nog warm is, olie aftappen. Met verse olie vullen (voor hoeveelheid en kwaliteit zie technische gegevens). – Gras- en maaigoedafzettingen van de cilinder en cilinderribben, onder de motorafdekkap en rond de geluiddemper verwijderen. – Het apparaat altijd in schone toestand in een gesloten, droge ruimte, buiten het bereik van kinderen bewaren.

19 OORZAKEN VAN STORINGEN EN HET VERHELPEN

DAARVAN Storingen Mogelijke oorzaken Oplossing

Motor slaat niet aan Schakelbeugel is niet omgeklapt. Schakelbeugel op het bovenstuk van de stang drukken D . Brandstoftank leeg. Zuivere en nieuwe brandstof natanken. Bougiestekker los. Bougiestekker plaatsen of door een geautoriseerde vakwerkplaats laten controleren. Bougie defect resp. vuil of elektroden opgebrand. Bougie vervangen of reinigen, afstand tussen de elektroden instellen Y : 0,7 - 0,8 mm Motor krijgt te veel benzine (bougie nat). Door een geautoriseerde vakwerkplaats laten controleren. Luchtfilter vuil. Luchtfilter schoonmaken resp. vervangen W .

Luchtfilter vuil. Luchtfilter schoonmaken resp. vervangen W . Bougie verkoold. Door een geautoriseerde vakwerkplaats laten controleren. Brandstof verouderd of vervuild Benzinetank leegmaken en verse brandstof erin gieten.

Motor draait onregelmatig Luchtfilter vuil. Luchtfilter schoonmaken resp. vervangen W . Bougie verkoold. Door een geautoriseerde vakwerkplaats laten controleren.

Maaier rijdt niet (alleen bij inschakelbare aandrijving) Schakelbeugel voor de aandrijving niet aangetrokken. Schakelbeugel voor de aandrijving aantrekken G .

Door een geautoriseerde vakwerkplaats laten controleren.

Door een geautoriseerde vakwerkplaats laten controleren.12 Maaibeeld onzuiver, gras wordt geel Mesbalk stomp. Door een erkende vakwerkplaats laten naslijpen en uitbalanceren Q . Maaihoogte te laag. Grotere maaihoogte instellen I . Motortoerental te laag. Door een geautoriseerde vakwerkplaats laten controleren. Maaien met te hoge snelheid. Maaisnelheid aanpassen, indien nodig aandrijving uitschakelen. Maaistroken niet voldoende overlappend. Bij hoog gras moeten de maaistroken mogelijk blijven overlappen. Gazon vervilt. Door gebruik van een verticuteerder kan een aanzienlijke verbetering worden bereikt.

Uitworp verstopt Opvangzak vol. Opvangzak legen L . Motortoerental te laag. Door een geautoriseerde vakwerkplaats laten controleren. Te lage maaihoogte bij te hoog gras. Grotere maaihoogte instellen I . Maaien met te hoge snelheid. Maaisnelheid aanpassen, indien nodig aandrijving uitschakelen. Gras is vochtig. Gras laten drogen.

Het gemulchte gras ziet er slecht uit: klonten, te grote hoeveelheden maaigoed, grove snede Mesbalk stomp. Door een erkende vakwerkplaats laten naslijpen en uitbalanceren. Mulchregel niet aangehouden (max. 1/3 van de grashoogte maaien, de te maaien grashoogte moet lager dan 10 cm zijn). Grotere maaihoogte instellen I . Maaier ombouwen naar uitworp aan achterzijde U2 + S1 en gras eerst met hoge maai-instelling maaien. Rijsnelheid te hoog. Rijsnelheid aanpassen, indien nodig aandrijving uitschakelen. Gras hoopt zich op onder het maaiwerk. Grotere maaihoogte instellen I . Maaistroken niet voldoende overlappend. Bij hoog gras moeten de maaistroken mogelijk blijven overlappen. Gras is vochtig. Grotere maaihoogte instellen I . Gras laten drogen.

Neem in geval van hier niet nader beschreven storingen en defecten contact op met de dichtstbijzijnde geautoriseerde vakwerkplaats. Laat reparaties die vakkennis vereisen, altijd alleen door een vakman uitvoeren. Uw geautoriseerde vakwerkplaats is u ook graag van dienst, wanneer u de hier beschreven onderhoudswerkzaamheden liever niet zelf uitvoert. 20 TECHNISCHE GEGEVENS Motor 40-CLASSIC Motor LONCIN 4-taktmotor, 1P65FE Cilinderinhoud 139 cm

of soortgelijke kwaliteitsolie min. kwaliteit SF Hoeveelheid olie 0,5 liter

of soortgelijke kwaliteitsolie min. kwaliteit SF Hoeveelheid olie 0,5 liter

= 98 dB(A)13 Geluidsdrukniveau 40-CLASSIC Geluidsdrukniveau op de plaats van de bedienende persoon; gemeten volgens EN ISO 5395-2 Meetonzekerheden; conform ISO 4871

= 80,9 dB(A) 2,5 dB 51-A CLASSIC Geluidsdrukniveau op de plaats van de bedienende persoon; gemeten volgens EN ISO 5395-2 Meetonzekerheden; conform ISO 4871

Trillingen 40-CLASSIC Trillingen aan de duwstang; gemeten volgens

45-A CLASSIC Trillingen aan de duwstang; gemeten volgens

51-A CLASSIC Trillingen aan de duwstang; gemeten volgens

Motorolie SA24208 Wentellagervet SAA11300 Bougie SAE10005 Luchtfilter (40-CLASSIC) SAE10393 & SAE10394 Luchtfilter (45-A CLASSIC, 51-A CLASSIC) SAE10006 Mesbalk Het vervangen van de mesbalk mag om veiligheidsredenen alleen worden uitgevoerd door een geautoriseerde vakwerkplaats. Deze vakwerkplaats kent ook het bijhorende onderdeelnummer van de mesbalk.
