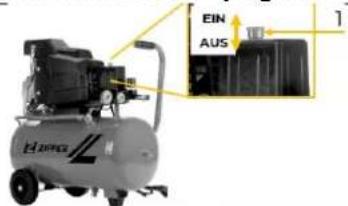

78.3.1 Accensione e spegnimento della macchina 109
78.32 Impostazione della pressione di uscita 109
783.3 Leggere la pressione della caldaia 109
783.4 Stabilire il collegamento all'aria compressa 109
79 PULIZIA MANUTENZIONE, STOCCAGGIO, SMALTIMENTO 109
79.1 Pulizia 109
79.2 Manutenzione 110
79.21 Schema di manutenzione 110
7922 Pulire/sostituire il filtro dell'aria. 110
79.23 Scarico dell'acqua di condensa 110
79.2.4 Cambiare I'olio 110
79.3 Stoccaggio 111
79.4 Smaltimento 111
80 RIMEDI IN CASO DI ANOMALIE 111

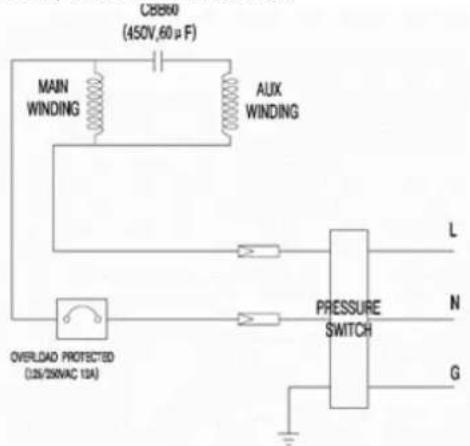

81 ELEKTRISCHER SCHALTPLAN/WIRING DIAGRAM 112
82 ERSATZTEILE / SPARE PARTS 112
82.1 Ersatzteilbestellung / Spare parts order 112
82.2 Explosionszeichnung / Exploding view 114
83 EU KONFORMITÄTSERKLÄRUNG / CE-CERTIFICATE OF CONFORMITY 116
84 GARANTIEERKLÄRUNG (DE) 117
85 GUARANTEE TERMS (EN) 118
86Declaration DE GARANTIE (FR) 119
87 DECLARACION DE GARANTIA (ES) 120
88 PROHLASENIOZARUCE(CZ) 121
89 VYHLASENIE O POSKYTNUTI ZARUKY (SK) 122
90 DECLARATIE DE GARANTIE (RO) 123
91 GARANTIFÖRKLARING (SE) 124
92 GARANCIJSKA IZJAVA (SL) 125
93 IZJAVA O JAMSTVU (HR) 126
94 DICIHIARAZIONE DI GARANZIA (IT) 127
95 PRODUKTBEOBACHTUNG | PRODUCT MONITORING 128

IT CONFORMITA CE! - Questo prodotto è conforme alle dirittive UE.

LEGGERE LE ISTRUZIONI PER L'USO! Leggere attentamente le istruzioni d'uso e di manutenzione della vostra macchina e familiarizzare con gli elementi di comando della macchina per utilizzarla correttamente e per evitare di dannegliare le persone e la macchina stessa.

IT AVVERTENZA! Osservare i symboli di sicurezza! La mancata osservanza delle norme e avvertenze per l'uso della macchina più可供tere danni personali gravi e pericoli mortali.

IT Indossare i dispositivi di protezione!

IT E vietato rimuovere o modificare i dispositivi di protezione e sicurezza!

IT Avertimento: tensione elettrica pericolosa!

IT Pericolo di ustioni!

IT Attenzione: avvio automatico!

ATTENZIONE:Controllare I'olio!

IT I segnali di averimento e/o le etichette applicate sulla macchina, che sono illeggibili o sono stati rimossi, devono essere sostituiti immediatamente!

3 TECHNIK/TECNICS

47.4 Indicati di siguranta

50.1 Informatii privind prima punere in functiune

NOTA

50.2 Indicati di operare

AVERTIZARE

Temperatura (pri uporabi)

+10°C do +40°C

Temperatura (transport, skladiscenenje)

-25°C do +55°C

61.1.2 Prepovedana uporaba/nevarna napačna uporaba

Queste istruzioni per l'uso contengono informazioni e importanti avvertenze sulla messa in servizio e uso dei compressori ZI-COM24E e ZI-COM50E, di seguito definiti "macchina" nel presente documento.

Le istruzioni per l'uso sono una componente della macchina e non devono essere rimosse. Per un uso futuro, conservati in un luogo adatto, migliormente accessibileagli utenti (operatori) e accludeteli alla macchina in caso di cessione a terzi!

Osservare le istruzioni per la sicurezza!

Attenersi alle avvertenze e alle istruzioni per la sicurezza. La violazione può causare gravi lesioni.

A causa del costante sviluppo dei nostri prodotti è possibile che le immagini e i contenuti siano leggermente differenti. Se doveste riscontrare errori, siete pregati di informarci.

Con riserva di modifiche tecniche!

Al ricevimento della merce controllatela immediatamente e fate annotare eventuali contestazioni al momento della consegna, all'addetto al recapito, sulla lettera di vettura!

I danni di trasporto devono essere segnalati a moi entro 24 ore.

ZIPPER MASCHINEN GmbH non può assumere alcuna garanzia per anni da trasporto non annotati.

Copyright

© 2023

Questa documentazione è protetta da copyright. Tutti i diritti riservativi!

In particolare saranno perseguite legalmente la riproduzione, traduzione e il prelievo di foto e immagini.

Come Foro competente si pattuisce il Tribunale di Linz o il Tribunale di competenza per 4707 Schlüsslberg.

Indirizzo dei centri di assistenza clienti

Il presente paragrafo contiene informazioni e importanti avertenze sulla messa in servizio e uso sicuri della macchina.

Per la vostra sicurezza, leggere attendamente le presenti istruzioni per l'uso prima della messa in servizio. Ciò consente di maneggiare la macchina in modo sicuro e di evitare malintesi, nonché lesioni personali e danni alle cose. Osservare inoltre i simboli e i pittogrammi utilizzati sulla macchina e le informazioni di sicurezza e di pericolo!

75.1 Uso conforme previsto

La macchina è progettata esclusivamente per le seguenti attività:

Per la generazione di aria compressa all'internalo dell'impianto technique. Dati La macchina cui èsere utilizzata in diverse aree di lavoro, come il rifornimento di pneumatici per auto o con utensili pneumatici come chiodatrici, cucitrici, levigatrici orbitali pneumatiche o simili.

NOTA

ZIPPER MASCHINEN GmbH non si assume alcuna responsabilità e non offre garanzia per anni materiali o lesions in caso di un uso improprio o un utilizzo della macchina diverso da quello previsto.

75.1.1 Limitazioni tecniche

La macchina è progettata per lavorare alle seguenti condizioni:

Umidità rel.:

max. 70%

Temperatura (funzionamento)

da +10°Ca+40°C

Temperatura (stoccaggio,trasporto)

da-25°Ca+55°C

75.1.2 Applicazioni vietate / Uso improprio pericoloso

• Funzionamento della macchina senza un'adeguata idoneità fisica e mentale.
• Uso della macchina penza conoscere le istruzioni per l'uso.
  Alterare la struttura della macchina.
• Funzionamento della macchina in un ambiente esplosivo.
• Funzionamento della macchina al di fuori dei limiti specificati nelle presenti istruzioni.
  Rimozione delle marcature di sicurezza apposte sulla macchina.
• Cambiare, bypassare o disattivare i dispositivi di sicurezza della macchina.
• La macchina non è adatta al funzionamento continuo o al funzionamento commerciale illimitato e può essere utilizzata solo in locali asciutti.
• É viétato puntare la pistola ad aria compressa contro le personne.

L'uso improprio o la mancata osservanza delle informazioni e delle istruzioni continue nel presente manuale comporta l'annullamento di tutte le richieste di garanzia e di risarcimento danni nei confronti della ZIPPER MASCHINEN GmbH.

75.2 Requisiti dell'utente

La macchina è progettata per il funzionamento da parte di una sola persona. I prerequisitei per il funzionamento della macchina sono l'attitudine fisica e mentale e la conoscenza e la comprenzione delle istruzioni per l'uso. Le persone che, a causa delle loro capacità fisiche, sensoriali o mentali o della loro inesperienza o mancanza di conoscenza, non sono in grado di far funzionare la macchina in modo sicuro, non devono utilizzarla perché la supervisione o l'istruzione di una persona responsable.

Si tengà presente che le leggi e regolamenti locali possono prevedere un limite minimo di età dell'operaatore e limitare l'uso di但这a macchina!

I lavori sugli impianti elettrici o strumenti operativi devono essere seeguiti da un elettricista qualificato o da personale addestrato, sotto la guida di un elettricista qualificato, secondo le norme elettrotecniche.

Indossare i dispositivi di protezione individuale prima di lavorare sulla macchina.

75.3 Dispositivi di sicurezza

Questa macchina è munita dei seguenti dispositi di sicurezza:

• Valvola di sicurezza (1)

75.4 Avvertenze per la sicurezza

Per evitare malfunzionamenti, danni e pericoli per la salute,或者其他 regole generali per un lavoro sicuro, durante il lavoro con la macchina si deve tener conto in particolare dei seguenti punti:

• Prima della messa in funzione controllare che la macchina sia integra e funzionante. Utilizzare la macchina solo se le protezioni e gli altri dispositivi di protezione separatori necessari per il processo di lavorazione sono presenti, in buono stato di funzionamento e di manutenzione.
• Assicurarsi che le protezioni siano in buono stato di funzionamento e sottomonte a una manutenzione adeguata.
  Scegliere come luogo di installatione una superficie piana, priva di vibrazioni e antiscivolo.
  Assicurarsi che ci sua abbastanza spazio intorno alla macchina!
• Garantire condizioni di luce sufficienti sul posto di lavoro per evitare effetti stroboscopici!
  Assicuratevi un ambiente di lavoro pulito!
• Mantenere l'area intorno alla macchina libera da ostacoli (ad es. polvere, trucioli, pezzi tagliati, ecc.).
  Utilizzare solo utensili perfetti, privi di criche e altri difetti (ad es. deformazioni).
  Rimuovere la chiave utensile e altri utensili di registrar prima di accendere la macchina.
  Controllare la resistenza dei collegamenti della macchina prima di agli utilizzato.
  Non lasciare mai la macchina in funzione incustodita. Specnere la macchina prima di lasciare l'area di lavoro e proteggerla da un riavvio involontario o non autorizzato.
  La macchina cui essere azionata, sottoposto a manutenzione o riparata solo da persona che la conoscono e che sono state informate dei pericoli che si presentano nel corso di quosti lavori.
  Assicurarsi che le persone non autorizzate mantengano una distance di sicurezza adeguata alla macchina e, in particolare, che tengano i bambini lontano alla stessa.
• Lavorare sempre con cura e cautela e non esercitare mai una forzaccessiva.
  Non sovraccaricare la macchina!
• Nascondere i capelli lunghi sotto un'apposita protezione.
• Indossare indumenti protettivi da lavoro aderenti e dispositivi di protezione individuale idonei (protezione per gli occhi, maschera facciale e protezione acustica S1).
  Non indossare mai gioielli non adherenti, abiti larghi o accessori svolazzanti (es. cravatte, sciarpe) quando si lavora sulla macchina.
  Non lavorare sulla macchina se si è stanchi, non concentrati o tutto l'influenza di farmaci, alcool o droghe!
  Non utilise la macchina in aree dove i vapori di vernice, solventi o liquidi infiammabili costituiscono un potenziale pericolo (pericolo di incendio o di esplosione!).
• Arrestare sempre la macchina prima di qualsiasi lavoro di regolazione, conversione, pulizia, manutenzione o assistenza, ecc. e scollegatela dall'alimentazione di tensione elettrica. Prima di iniziare a lavorare sulla macchina, attendere che tutti gli utensili o le parti della macchina si siano completamente fermi e assicurare la macchina contro il riavvio involontario.

75.5 Sicurezza elettrica

• Fare attenuation a che la macchina sia collegata a terra.
  Utilizzare solo cavi di prolunga adatti.
• Un cavo danneggiato o aggrovigliato augmenta il rischio di scosse elettriche. Maneggiare il cavo con cura. Non utilizzato mai il cavo per trasportare, tirare o scollegare la macchina. Tenere il cavo al riparo da fonti di calore, olio, spigoli vivi o parti in movimento.
  Utilizzare delle spine corrette e prese di corrente adeguate per ridurre il rischio di scosse elettriche.
  L'acqua che penetrà nella macchina aumento il rischio di scosse elettriche. Non esporre la macchina alla pioggia o all'umidità.
• La macchina può essere utilizzata solo se la fonte di alimentazione è protetta da un interrottore differenziale.
• Assicurarsi che l'interruttore principale della macchina sia spento prima di collegarla all'alimentazione di tensione elettrica.
  Utilizzare la macchina solo se l'interruttore ON-OFF è in perfettamente condizioni.

75.6 Istruzioni speciali di sicurezza per questa macchina

• La macchina può essere utilizzata solo in locali idonei (ben ventilati, temperatura ambiente compresa tra +5^ e 40^ ). Nel locale non devono essere presenti polveri, acidi, vapori, gas esplosivi o infiammabili.
  La macchina deve essere azionata da una sola persona.
  Assicurarsi che la macchina sia spenta prima di collegarla all'alimentazione di tensione elettrica.
  Non collocare panni, contentitori o altri materiali sulla macchina.

Istruzioni di sicurezza per lavorare con le pistole ad aria compressa

I compressori e le tubazioni raggiungono temperature elevate durante il funzionamento. Toccarli è causa di uszioni.

• Quando si alla t'accoppiamento del tubo, tenere saldamente con la mano il pezzo di accoppiamento del tubo. In quello modo si evitano le lesions causate dal ritorno del tubo.

Istruzioni di sicurezza per la verniciatura a spruzzo

Non utilizzato vernici o solventi con punto di inflammabilità inferiore a 55^ C.
Non riscaldare vernici e solventi.
- Se si lavorano liquidi nocivi, sono necessari dispositivi di filtraggio come protezione (maschere facciali). Osservareanche le informazioni sulle misure di protezione fornite dai produttori di tali sostanze.
- è necessario osservare le informazioni e l'etichettatura dell'ordinanza sulle sostanze pericolose sull'imballaggio esterno dei materiali lavorati. All'occorrenza, è necessario adottare ulteriori misure di protezione, in particolare indossare indumenti e maschere adequate.
Non è consentito fumare durante il processo di spruzzatura o nelle area di lavoro. Anche i vapori di vernice sono altamente infiammabili.
Non devono essere presenti o in funzione focolari, luci aperte o machine che producono scintille.
Non conservare o consumare cibi e bevande nell'area di lavoro. I vapori di vernice sono nocivi.
Il locale di lavoro deve essere superiore a 30m^3 e deve essere garantito un sufficiente ricambio d'aria durante la spruzzatura e l'essicazione. Non spruzzare controvento. Osservare sempre le norme delle autorità locali quando si spruzzano materiali inflammabili o pericolosi.
Non utilizzato sostanje come benzina solvente, alcohol butilico e cloruro di metilene in combinazione con il tubo flessibile in PVC (durata ridotta).

Funzionamento dei recipienti a pressione in conformità all'ordinanza sui recipienti a pressione

• Chiunque gestisca un serbatoio a pressione deve mantenerlo in condizioni adequate, farlo funzionare correttamente, monitorarlo, eseguire tempestivamente gli interventi di manutenzione e riparazione necessari e adottare le misure di sicurezza richieste dalle circostanze.
• Un serbatoio a pressione non deve essere utilizzato se presenta difetti che possono mettere in pericolo i dipendenti o i terzi.
  Il serbatoio a pressione deve essere controllato regolarmente per verificare l'assenza di danni come la ruggine.

75.7 Indicazioni di pericololo

75.7.1 Situazioni pericolose

Nonostante un uso conforme, non è possibile escludere completamente determinati fattori di rischio residui. Per via della struttura e design della macchina, con l'uso della stessa posso sono insorgere i seguenti rischi, che sono contrassegnati nelle presenti istruzioni per l'uso nel segmente modo:

PERICOLO

Un avvertenza di sicurezza di quello genere indicata una situazione pericolosa immediata che causa la morte o lesioni gravi se non viene evitato.

AVVERTENZA

Un'avventenza di sicurezza di quello tipo indica una potenziale situazione pericolosa che potrebbe portare a gravi lesioni o addirittura alla morte se non viene evitata.

ATTENZIONE

Un'avertenza di sicurezzaosi strutturata indicata una potenziale situazione pericolosa che cui cuspare lesioni minori o lievi se non viene evitata.

NOTA

Un'avertenza di sicurezza di quello genere indicata una potenziale situazione pericolosa che può causare danni materiali se non viene evitata.

Nonostante tutte le norme di sicurezza, il loro buon senso e la vostra adeguata idoneità tecnica/formazione sono e rimangono i fattori di sicurezza più importanti per il funzionamento alla errori della macchina. La sicurezza nel lavoro dipende da vo!

76 TRASPORTO

Trasportare la macchina nel suo imballaggio fino al luogo di installmente. Per manovrare la macchina nell'imballo è possibile usare ad es. un carrello elevatore per bancali o un carrello elevatore a forche frontali con forza di sollevamento adeguata. Le specifiche sono riportate nel capitolo Dati tecnici. Per un trasporto

corretto, seguire le istruzioni e le informazioni sull'imballaggio di trasporto relative al baricentro, ai punti di fissaggio, al peso, al mezzo di trasporto da utilizzato e alla posizione di trasporto prescritta, ecc. Fare attenzione che i dispositivi di sollevamento selezionati (gru, carrello elevatore, transpallett, imbracature di carico, ecc.) siano in perfette condizioni. Assicurare la corretta postura durante il sollevamento, il trasporto e la messa a terra del carico.

La macchina può essere assemblata e trasportata su brevi distance lavoro alle ruote: Sollevare la macchina solo per la maniglia per il trasporto. Afferratela con entrambe le mani e sollevate la macchina dalle ginocchia. La macchina si può spostare con le ruote.

77 MONTAGGIO

77.1 Attività preparatore

77.1.1 Controllare la dotazione di fornitura

Dopo aver ricevuto la fornitura, verificare che tutti i peszzi siano aosto. Segnalare danni o parti mancanti immeditatamente al vostro rivenditore o allo spedizioneere. I dati visibili dovuti al trasporto devono essere inoltre annotati immediatamente sulla bolla di conseagna in conformità con le disponizioni della garanzia, altrimenti la merce si considera come correttamente ricevuta.

77.1.2 Requisiti del punto di installmente

Il luogo di installatione scelto deve garantire un allacciamento adatto alla rete elettrica. Posizionare la macchina su una superficie di base piana e solida.

L'ingombro e la distanza di circa 50 centimetri da pareti e altri oggetti risultano dai dati tecnici (dimensioni, peso) della macchina. Nel dimensionare l'ingombro richiesto, tenere conto che è necessario garantire un'alimentazione perché ostacoli alla macchina e che il funzionamento, la manutenzione e la riparazione della macchina devono essere sempre possibili perché restrizioni.

Il luogo di installatione della macchina deve essere conforme alle norme di sicurezza locali e ai requisiti ergonomici di un posto di lavoro con condizioni di illuminazione sufficienti.

77.2 Montaggio

La macchinaiene fornita premontata, gli accessori smontati per il trasporto devono essere montata. Il secondo le seguenti istruzioni e il collegamento elettrico delve essere effettuato.

4321	1. Montaggio ruote • Montare la ruota (2) sulla staffa della ruota utilizzato il bullone esagonale (1), la rondella (3) e il dato (4). • Ripetere l'operazione con la seconda ruota.
1	2. Montaggio piedino in gomma • Montare il piedino in gomma (1) sulla staffa utilizzato il materiale di montaggio in dotazione (vedere l'illustrazione a sinistra).
1	3. Montaggiohetto aria • Montare ilhetto aria (1) (vedi figura a sinistra). • Rimuovere prima l'eventuale copertura cieca.
1	4. Montaggio vite di riempimento dell'olio • Rimuovere il tappo di trasporto dall'apertura di riempimento dell'olio. • Avitare la vite di riempimento dell'olio (1) come molto nella figura a sinistra.

77.3 Allacciamento elettrico

AVVERTENZA

Tensione elettrica pericolosa!

Pericolo di lesioni dovuto a tensione elettrica pericolosa!

Il collegamento della macchina alla rete elettrica e i relativi controllingi devono essere eseguiti solo da un elettricista qualificato o tutto la guida e la supervisione di un elettricista qualificato!

• Verificare che il collegamento del neutro (se presente) e la massa a terra di protezione funzionino.
• Controllare che la tensione di alimentazione e la frequenza corrispondano alle specifiche riportate sulla targhetto della macchina.

NOTA

Deviazione della tensione di alimentazione e della frequenza!

É ammessa una differenza dal valore della tensione di alimentazione pari al ±5%. Ci deve essere un fusibile di cortocircuito nelsystema di alimentazione della macchina!

• Utilizzare un cavo di alimentazione che corrisponda ai requisiti elettrici (ad es.H07RN, H05RN) e fare riferimento a una tabella di energia di transporte di corrente per la sezione necessaria del cavo di alimentazione. Prestare attenzione alle misure di protezione contro i danni meccanici.
  Assicurarsi che l'alimentazione di tensione sua protetta con un interrottore differenziale.
• Collegare la macchina solo ad una presa di corrente con regolare messa a terra.
• Quando si utilizes un carr o prolunga, assicurarsi che le dimensioni corrispondano alla potenza di all'acciamamento della macchina. La potenza di all'acciamamento è riportata nei dati tecnici, la corrisizione tra la sezione del carr e la lunghezza del carr è riportata nella documentazione tecnica o è possibile consultare un elettricista specializzato.
• Un cavo danneggiato delve essere sostituito immediatamente!

78 USO

Utilizzare la macchina solo in perfette condizioni. Prima di agli utilizzo eseguire un controllo visivo della macchina. I dispositivi di sicurezza, i cavi elettrici e gli elementi di lavoro devono essere controllati con la massima precisione.

78.1 Informazioni sulla messa in servizio iniziale

NOTA

Gli oli sono tossici e non devono essere rilasciati nell'ambiente!Seguire le istruzioni del produttore e, se necessario, contattare le autorità locali per informazioni sul corretto smaltimento.

AVVERTENZA

ATTENTION! L'olio è stato dreno per il trasporto. Riempire con l'olio consigliato prima del primo utilizzato. In caso contrario, la macchina subirà danni permanenti e la garanzia decadra!

max min

Collocare lamacchina suuna base piana.
- Aprire la vite di riempimento dell'olio (1).
- Riempire con l'olio consigliato fino alla tacco centrale del vetro spia dell'olio (2).
Richiudere la vite di riempimento dell'olio.

Occorre garantire la lubrificazione dei pistoni e cuscinetti prima della prima messa in funzione della macchina. Accertarsi che l'olio sa stato rabboccato a sufficientia e seguire i passaggi indicati di seguito:

• Aprire la valvola di scarico sul fondo del serbatoio a pressione in modo che l'aria possa uscire e che non si crei pressione nel serbatoio a pressione.
  Far funzionare la macchina per almeno 20 minuti per lubricicare i pistoni e i cuscinetti.
• Chiudere la valvola di scarico del serbatoio a pressione.
• Al terme di quello processo, è necessario controllare nuovamente il livello dell'olio.
• La macchina è operativa.

78.2 Istruzioni per l'uso

AVVERTENZA

Tensione elettrica pericolosa!

La manipolazione della macchina con l'alimentazione elettrica accesa può causare gravi lesioni o la morte.

Pertanto, scollegare la macchina dall'alimentazione di tensione prima di eseguire lavori di conversione e proteggerla alla riaccensione involontaria.

NOTA

Controllare il livello dell'olio nella pompa del compressore prima della messa in funzione.
- Posizione la macchina vicino all'utenza. É necessario evitare linee d'aria e di alimentazione lunghe (cavi di prolunga).
Assicurarsi che l'aria di aspirazione sia asciutta e priva di polvere.
Nonutilizzare lamacchina in ambienti umidi o bagnati.
Utilizzare la macchina solo su un terreno solido e piano.
La valvola di sicurezza deve essere chiusa prima dell'avviamento.
- Quando si allenta l'accoppiamento del tubo, tenere saldamente con la mano il pezzo di accoppiamento del tubo. In quello modo si evitano le lesions causate dal ritorno del tubo.

78.3 Uso

78.3.1 Accensione e spegnimento della macchina

Accensione

• Estrarre l'interruttore ON-OFF (1).

Spegnimento

• Premere l'interruttore ON-OFF-(1).

78.3.2 Impostazione della pressione di uscita

• La pressione di uscita può essere impostata utilizzando il regolatore di pressione (1):
• Rotazione in senso orario: La pressione dell'aria viene aumentata.
  o Ruotare in senso anti-orario: La pressione dell'ariaiene ridotta.
• La pressione di uscita può essere letta sul manometro (2).

78.3.3 Leggere la pressione della caldaia

• La pressione della caldaia può essereLETTA sul manometro (1).

78.3.4 Stabilire il collegamento all'aria compressa

• Attacco aria (I): Per collegare un'utenza, insere il nippo del tubo dell'aria compressa nell'accoppiamento. Il manicotto salute automaticamente in avanti.

Per scollegare, tirare indietro il manicotto e rimuovere il tubo.

79 PULIZIA MANUTENZIONE, STOCCAGGIO, SMALTIMENTO

AVVERTENZA

La manipolazione della macchina con l'alimentazione elettrica accesa può causare gravi lesioni o la morte.

Pertanto scollegare sempre la macchina dall'alimentazione elettrica prima di eseguire lavori di pulizia, manutenzione oppure riparazione e proteggerla contro la riaccensione involontaria.

ATTENZIONE

Prima degli interventi di manutenzione:

• Lasciar raffreddare la macchina!
• Depressurizzare la macchina.

79.1 Pulizia

Unulizagarisce la lunga durata della vostra macchina ed e un requisito essenziale per un funzionamento sicuro e affidabile.

NOTA

Detergenti non corretti possono corrodere la vernice sulla macchina. Per la pulizia non utilizzato solventi, diluenti nitro o altri detergenti che potrebbero danneggiare la vernice della macchina. Rispetto le specifiche e le istruzioni del produttore del detergente!

Rimuovere le particelle di polvere e sporco alla macchina dopo agli utilizzato, in particolare dai dispositivi di protezione, dalle feritoie di ventilazione e dall'alloggiamento del motore.
- Pulire la macchina con un panno umido e, se necessario, un po' di detergente comune o soffiare con aria compressa a Bassa pressione.
- Lubricare le parti nude della macchina contro la corrosione con un olio lubrificante privo di acidi (ad esempio, l'antiruggine WD40).

79.2 Manutenzione

La macchina richiede poca manutenzione e solo pochi componenti devono essere sottoposte a manutenzione. I guasti o i difetti che compromettono la vostra sicurezza devono essere eliminati immediatamente!

• Prima di agli utilizzato controllare che i dispositivi di sicurezza siano in condizioni perfette.
• Controllare regolarmente che le etichette di averporto e di sicurezza della macchina siano in perfette condizioni e leggibili.
• Utilizzare solo utensili adeguati e adatti.
• Utilizzare esclusivamente accessori e parti di ricambio consigliati dal produttore.

79.21 Schemadi manutenzione

Il tipo e il grado di usura della macchina dipendono in larga misura delle condizioni operative. Gli intervalli elencati di seguito si applicano quando la macchinaiene utilizzata entro i limiti tecnici:

Intervallo	Componenti	Provvedimento
prima di iniziare il lavoro	Viti	serrare se necessario o sostuire in caso di perdita
	Componente macchina	verificare i danni
	Livello dell'olio	controllare e se necessario rabboccare olio
A lavoro ultimato	Acqua di condensa	scaricare
	Macchina	pulire
Ogni 20-30 ore di esercizio	Filtro dell'aria	pulire o sostuire
Ogni 250 ore di esercizio	Olio	sostituire

79.2.2 Pulire/sostituire il filtro dell'aria

NOTA: Un filtro dell'aria intasato e sporco riduce le prestazioni della macchina!

• Allentare la copertura del filtro dell'aria (1).
  Rimuovere la copertura del filtro dell'aria (1) ed estrarre il filtro dell'aria.
• Pulire ilhetto dell'aria con aria compressa a bassa pressione.
• Sostituire il filtro e montare la copertura del filtrro dell'aria (1).
• Cambiare/sostituire il filtro dell'aria se è troppo sporco.

79.2.3 Scarico dell'acqua di condensa

Per garantire la durata a lungo termine del serbatoio a pressione, l'acqua di condensa deve essere scaricata\ dopo agli operazione aprendo la valvola di scarico.

L'acqua di condensa del serbatoio a pressione contiene residui di olio. Smaltire l'acqua di condensa nel rispetto dell'ambiente!

NOTA
		Gli oli sono tossici e non devono essere rilasciatei nell'ambiente!Seguire leistruzioni del produttore e, se necessario, contattare le autorità locali perinformazioni sul corretto smaltimento.
		La valvola di scarico (l) si trova sul fondo del serbatoio a pressione.Apriire la valvola di scarico (l) per scaricare l'accua di condensa.AVVERTENZA:La valvola di scarico deve essere sempre aperta lentamente perevitare danni alla macchina e possibili lesioni.Scaricare l'accua di condensa in un contentatore adatto.Quindi chiudere nuovamente la valvola di scarico (l).

79.2.4 Cambiare I'olio

NOTA
		Gli oli sono tossici e non devono essere rilasciati nell'ambiente!Seguire leistruzioni del produttore e, se necessario, contattare le autorità locali perinformazioni sul corretto smaltimento.
21		Svuotare il serbatoio dell'oliorgyzstan'è non appena si allenta la vite di scarico (l), l'olio fuoriesce. Per questo motivo, ènecessario predisponre un contentatore adatto a raccogliere l'olio prima di allentare la vite di scarico.Quindi reinserire la vite di scarico (l).Ora è possibile rabboccare l'olio. Aprire la vite di riempimento dell'olio (2).Riempire con l'olio raccomandato fino alla taca centrale del vetro spia dell'olio.Richiudere la vite di riempimento dell'olio (2).

• Lasciare in funzione la macchina al minimo per 2-3 minuti (vedere le informazioni sulla prima messa in servizio) e poi controllare nuovamente il livello dell'olio.

79.3 Stoccaggio

• Lasciar sufficientamente raffreddare la macchina.
• Disaerare/depressurizzare la macchina.

Quando non viene utilizzata, riporre la macchina in un luogo asciutto, resistente al gelo e chiudibile a chiave. Scollegare la macchina dall'alimentazione di tensione. Assicurarsi che personne non autorizzate e soprattutto bambini non abbiano accesso alla macchina.

NOTA

Uno stoccaggio improprio può danneggiare e restruggere componenti importanti. Conservare le parti imballate o non imballate solo nelle condizioni ambientali previste!

79.4 Smaltimento

Osservare le norme nazionali sullo smaltimento dei rifiuti. Non smaltire la macchina, i componenti della macchina o i materiali operativi nei rifiuti residui. Contattare eventualmente le autorità locali per informazioni sulle opzioni di smaltimento disponibili. Quando si acquista una nuova macchina o un appearechio equivalente dal rivenditore specializzato, quello è obbligato a smaltire il vecchio appearechio.

80 RIMEDI IN CASO DI ANOMALIE

AVVERTENZA

Pericolo di tensione elettrica!

Manipolare la macchina con l'alimentazione di tensione accesa cui provocare gravi lesioni o la morte!

• Prima di iniziare i lavori per eliminare i difetti, scollegare la macchina dall'alimentazione elettrica!

Molte possibili fonti di erre possono essere eliminare in anticipo se la macchina è collegata correttamente all'alimentazione elettrica.

Se, qualora vi fosse l'esigenza di effettuare correttamente delle riparazioni, non vi sentite in grado di farle, o non disponete delle conoscenze necessarie, rivolgetevi sempre a un'officina specializzata per risolverre il problema.

Errore	Possibili cause	Soluzione
La pressione non più èsso rilevata	Guarnizioni delle valvole difettose	Sostituire le guarnizioni
Il motore è in funzione	livello dell'olio basso	Aggiungere olio
	filtrò dell'aria sporco	Pulire oppure sostituire il filtrò dell'aria
La macchina funziona, ma non produce pressione	Filtro dell'aria intasato	Pulire oppure sostituire il filtrò dell'aria
	Guarnizioni difettose	Sostituire le guarnizioni
	Valvole sulla testa del cilindro difettose	Sostituire le valvole
Il motore non più èssere avviata	Alimentazione di tensione assente	controllare il collegamento alla rete elettrica esistente
	La protezione da sovraccarico del motore risponde	lasciare raffreddare il motore ed estrarre l'interruttore rosso ON/OFF.
Una volta raggiunta la pressione di spegnimento, l'aria compressa fuoriesceattraverso la valvola di scarico fatto il pressostato fino al raggiungimento della pressione di accensione	Valvola di non ritorno che perde o difettosa	Pulire o sostituire l'inserto della valvola di non ritorno
	La valvola di non ritorno è danneggiata	Sostituire la valvola di non ritorno
La macchina si accende frequentamente	molta condensa nel serbatoio a pressione	Scaricare la condensa

81 ELEKTRISCHER SCHALTPLAN / WIRING DIAGRAM

Scheme de connexions electriques / Diagrama elektrico / Scheme elektrického zapojeni / Elektrická schéma zapojenia / Scheme elecrica / Elektriskt kopplingsschema / Elektricna vezalna shema / Elektricna shema / Scheme elettrico

82 ERSATZTEILE / SPARE PARTS

/PIECES DE RECHANGE/ PIEZAS DE RECAMBIO/NAHRADNI DILY/NAHRADNE DIELY/ PIESE DE SCHIMB/RESERVDELAR/NADOMESTNI DELI/REZERVNI DIJELOVI/PARTI DIRICAMBIO

I ricambi ZIPPER sono ideali e sono ricambi autorizzati. L'esattezza di adattamento ottimale dei pezzi accordia i tempi di montaggio e aumenta la durata di vita.

NOTA

Il montaggio di altre parti di ricambio diverse da quella originali causa la perdita della garanzia!

Pertanto vale la regola: Quando si sostituiscono componenti/pezzi usare solo parti di ricambio originali.

Ordinare i pezzi di ricambio direttamente sulla nostra homepage - categoria RICAMBI.

Altrimenti, contattare il nostro servizio di assistenza clienti

tramite la notre homepage - Categoria ASSISTENZA-NEWS - RICHIESTA RICAMBI,
scrivendo una mail all'indirizzo [e-mail].

Indicare sempre il tipo di macchina, il numero di parte di ricambio e la denominazione. Per evitare incompensioni, si raccomanda di allegareagli ordini di parti di ricambio una copia del disegno delle parti di ricambio, su cui sono contrassegnati i ricambi richiesti.

94 DICIHIARAZIONE DI GARANZIA (IT)

1.) Garanzia

Le macchine ZIPPER sottostanno alla versione attuale della garanzia legale. (Per i componenti elettrici e meccanici, cui corrisponde a 2 anni (esclude le parti soggette a usura e le batterie), a partire nella data di acquisto da parte dell'utente finale/acquirente. Per le batterie e le batterie ricaricabili, il periodo di garanzia legale di 6 mesi si applica a partire nella data di acquisto da parte dell'utente finale/acquirente. Qualora, entro il suddetto termine, insorgano eventuali anomalie non dovute a quanto indicato al punto 3, la società Zipper provedera a riparare owero a sostituire la macchina a proprioia discrezione.

2.) Comunicazioni

Al fine di verificare il diritto alla garanzia, l'acquirente è tenuto a contattare il proprio rivenditore; questi deve inviare una communicatesione scritta alla società Zipper relativa all'anomalia verificatasi. In caso di concessione del diritto alla garanzia la macchina sare rittirata dal rivenditore Zipper. Eventuali spedizioni di resorawnza il previo consenso della società Zipper non saranno accettate.

3.) Dispositionsi

a) Il diritto alla garanzia sare accettato esclusivamente se alla macchina sare allegations copia della fattura originale overo dello scontrino di acquireto del rivenditore Zipper. Il diritto alla garanzia decade qualora, al momento del ritiro, la macchina non sua completa di tutti gli accessori.
b) La garanzia esclude la verifica, la manutenzione, il controllo o l'assistenza gratuite sulle machine. Evetuali anomalie dovute all'uso non conforme alle disposizioni da parte dell'utente finale o del proprio rivenditore non saranno accettate come diritto alla garanzia. Per es.: uso di carburanti errati, danni dovuti al gelo formatosi nei contentitori dell'acqua, carburante lasciato nel serbatoio della benzina della macchina durante l'inverno.
c) Sono esclude anomalie ai componenti soggetti a usura quali: spazzole di carbone, sacchi di raccolta, lame, cilindri, inserti, dispositivi di taglio, guide, attacchi, guarnizioni, rotori, lame di seghe, spaccatronchi, coltelli divisori, prolonghe di coltelli divisori, oli idraulici, filtri dell'olio, dell'aria e della benzina, catene, candele di accensione, pattini a corsoio, ecc.
d) Sono escludi danni alla macchina causati da: uso non conforme alle disposizioni, uso errato della macchina; uso non conforme allo scopo previsto; mancata osservazione del manuale d'uso e di manutenzione; forza maggiore; riparazioni o modifiche tecniche da parte di officine non autorizzate o dei clienti stessi. Danni causati dall'uso di ricambi o accessori non originali Zipper.
e) Eventualiosti (costi ditrasporto)e spese in caso di mancato diritto alla garanzia saranno addebitati al cliente o al rivenditore a seguito della verifica da parte del nostro personale specializzato.
f) Dispositivi non coperti da garanzia: la riparazione avviene esclusivamente dietro pagamento anticipato o fattura del rivenditore conformmente alpreventivo (compresi i costi ditrasporto) della societa Zipper.
g) Il diritto alla garanzia sare concesso esclusivamente ai clienti dei rivenditori Zipper che hanno acquistato la macchina direttamente alla societa Zipper. Tale diritto non è trasferibile in caso di cessione della macchina.

4.) Diritto al risarcimento danni e ulteriori responsabilità

In tutti i casi la società Zipper risponde solo limitatamente al valore della macchina. Il diritto al risarcimento danni a causa di cattive prestazioni, anomalie e anni seguenti overo la perdita di guadagno dovuta a un difetto rilevato durante il periodo di garanzia non saranno riconosciuti. La società Zipper fa valere il diritto alla riparazione della macchina.

ASSISTENZA

Trascorso il periodo di garanzia i lavori di manutenzione e riparazione possono essere eseguiti da ditte specializzate opportune. Anche la ZIPPER MASCHINEN GmbH continua a essere a vostra disponizione per l'assistenza e le riparazioni. In questo caso, si prega di inviare una richiesta dipreventivo di costi non vincolante

• scrivendo una mail all'indirizzo [e-mail]
• oppure utilizzare il modulo di reclamo online o il modulo d'ordine dei ricambi fornito sulla nostra homepage - categoria ASSISTENZA/NEWS.

95 PRODUKTBEOBachtUNG | PRODUCT MONITORING
