MANUALE UTENTE SG1000 SCHEPPACH

Spiegazione dei symboli sull'apparecchio

L'uso di symboli nel presente manuale ha lo scopo di convogliare l'attenzione dellettore sui possibili rischi. I symboli di sicurezza e le spiegazioni che li accompagnano devono essere compresi perfettamente. Gli avvertimenti in se non eliminano i rischi e non possono sostituire le misure idonee ad evitare gli incidenti.

Leggere il manuale operativo. Prima dell'util,fare riferimento alla sezione corrispondente all'interno del presente manuale operativo.

Importante. Parti calde. Mantenere un'adeguata distance.

Importante. Spagnere il motore prima di eseguire il rifornimento. Non fare rifornimento durante il funzionamento.

Importante. Il gas di scarico è velenosso; non lavorare all'interno di un'area non ventilata.

Indossare una protezione acustica. Indossate guanti di protezione.

Conformarsi alle norme di sicurezza in vigore.

Riciclare il materiale indesiderato,inneve di procederne allo smaltimento. Tutti i dispositivi e l'imballaggio dovrebbero essere classificati e portati presso un centro di ricericlaggio locale, in modo da poter essere smaltiti in modo ecologico.

Fare attenzione quando si manipola carburante e lubrificanti!

Rimuovere il cavo di accensione prima di svolgere operazioni di manutenzione e leggere le istruzioni per l'uso.

Non esporre alla pioggia.

Il motore di avviamento genera scintille elettriche. Tale accensione mediante scintille elettriche più far prendere fuoco ai gas infiammabili presenti nelle vicinanze.

È assolutamente vietato usare fiamme libere o fumare vicino al dispositivo!

Nelle presenti istruzioni per l'uso i punti riguardanti la sicurezza sono contrassegnati dal seguente simbolo

Indices:

Pgina:

1. Introduzione 36
2. Descrizione dell'apparecchio 36
3. Contenuto della fornitura 36
4. Utilizzo proprio 36
5. Istruzioni di sicurezza 37
6. Caratteristiche tecniche 39
7. Disimballaggio 40
8. Montaggio / Prima della messa in funzione 40
9. Messa in servizio 40
10. Pulizia 41
11. Transporto 41
12. Stoccaggio 41
13. Manutenzione 42
14. Smaltimento e riciclaggio 42
15. Risoluzione dei guasti 43

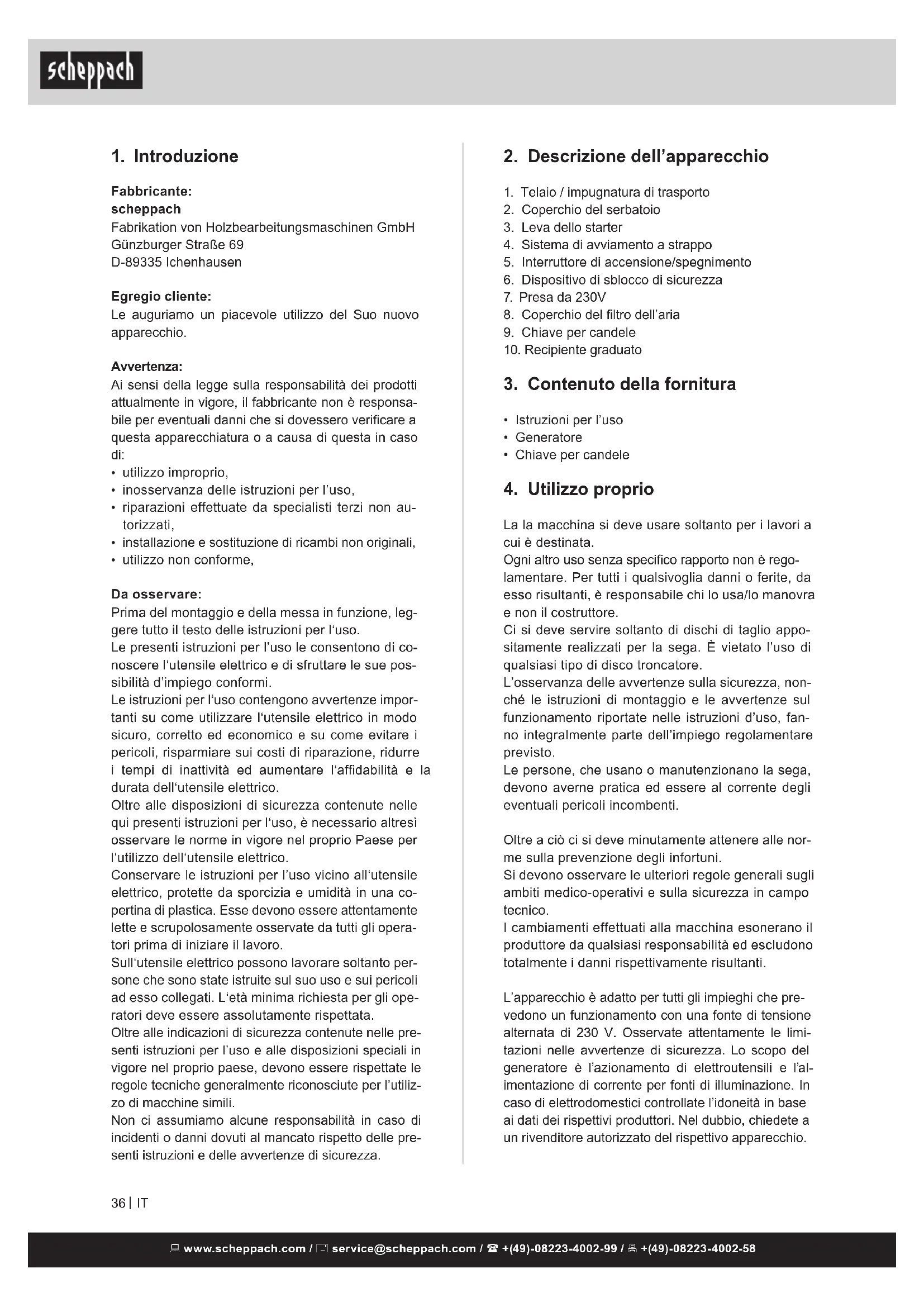

1. Introduzione

Fabbricante:

scheppach

Le auguriamo un piacevole utilizzato del Suo nuovo appearecchio.

Avverenza:

Ai sensi della legge sulla responsabilità dei prodotti attualmente in vigore, il fabbricante non è responsabile per eventuali danni che si dovessero verificare a但这a apparecchiatura o a causa di但这a in caso di:

• utilizzo improprio,
• inosservanza delle istruzioni per l'uso,
• riparazioni effettuate da specialisti terzi non autorizzati,
• installment e sostituzione di ricambi non originali,
• utilizzato non conforme,

Da osservare:

Prima del montaggio e della messa in funzione, leggere tutto il testo delle istruzioni per l'uso.

Le presenti istruzioni per l'uso le consentono di conoscere l'utensile elettrico e di sfruttare le sue possibilità d'impiego conformi.

Le istruzioni per l'uso contengono avventenze importanti su come utilizzare l'utensile elettrico in modo sicuro, corretto ed economico e su come evitare i pericoli, risparmiare suiosti di riparazione, ridurre i tempi di inattività ed augmentare l'affidabilità e la durata dell'utensile elettrico.

Oltre alle disposizioni di sicurezza containute nelle qui presenti istruzioni per l'uso, è necessario altresi osservare le norme in vigore nel proprio Paese per l'utilizzo dell'utensile elettrico.

Conservare le istruzioni per l'uso vicino all'utensile elettrico, protette da sporcizia e umidità in una copertina di plastica. Esse devono essere attentamente lette e scrupolosamente osservate da tutti gli operatori prima di iniziare il lavoro.

Sull'utensile elettrico possono lavorare soltanto persone che sono state istruite sul suo uso e sui pericoli adesso collegati. L'età minima richiesta per gli operatori devese assolutamente rispetto tata.

Oltre alle indicazioni di sicurezza containute nelle presenti istruzioni per l'uso e alle disposizioni speciali in vigore nel proprio paese, devono essere rispetto le regole tecniche generalmente riconosciute per l'utilizzo di machine simili.

Non ci assumiamo alcune responsabilità in caso di incidenti o danni dovuti al mancato rispetto delle presenti istruzioni e delle avventenze di sicurezza.

2. Descrizione dell'apparecchio

1. Telao / impugnatura di trasporto
2. Coperchio del serbatoio
3. Leva dello starter
4. Sistema di avviamento a strappo
5. Interruttore di accensione/spegnimento
6. Dispositivo di sblocco di sicurezza
7. Presa da 230V
8. Coperchio del filtro dell'aria
9. Chiave per candle
10. Recipiente graduato

3. Contenuto della fornitura

• Istruzioni per l'uso
• Generatore
• Chiave per candele

4. Utilizzo proprio

La la macchina si deve usare sostanto per i lavori a cui è destinata.

Ogni altri usoenza specifico rapporto non è regolamentare. Per tutti i qualsvoglia danni o ferite, daesso risultanti, è responsabile chi lo usa/lo manovra e non il costruttore.

Ci si deve servire soltanto di dischi di taglio appositamente realizzati per la sega. è vietato l'uso di qualsiasi tipo di disco troncatore.

L'osservanza delle avvertenze sulla sicurezza, nonché le istruzioni di montaggio e le avvertenze sul funzionamento riportate nelle istruzioni d'uso, fanno integralmente parte dell'impio regolamenti previsto.

Le personne, che usano o manutenzionano la sega, devono averne pratica ed essere al corrente degli eventuali pericoli incombenti.

Oltre a ci di si deve minutamente attenere alle norme sulla prevenzione degli infortuni.

Si devono osservare le ulteriori regole generali sugli ambiti medico-operativi e sulla sicurezza in campo tecnico.

I cambiamenti effettuati alla macchina esonerano il produttore da qualsiasi responsabilità ed escludono totalmente i danni rispettivamente risultanti.

L'apparecchio è adatto per tutti gli impieghi che prevedono un funzionamento con una fonte di tensione alternata di 230 V. Osservate attentamente le limitazioni nelle avventenze di sicurezza. Lo scopo del generatore è l'azionamento di eletttroutensili e l'alimentazione di corrente per fonti di illuminazione. In caso di elettrodomestici controllate l'idoneità in base ai dati dei rispetti produttori. Nel dubbio, chiedete a un rivenditore autorizzato del rispettivo apparecchio.

L'apparecchio deve venire usato solamente per lo scopo a cui è destinato. Ogni altri tipo di uso che esuli da quello previsto non è un uso conforme. L'utilizzatore/lo operatore, e non il costruttore, è responsable dei danni e delle lesioni di uomini tipo che ne risultino.

Tenete presente che i nostri apparecchi non sono stati costrui per l'impiego professionale, artigianale o industriiale. Non ci assumiamo alcuna garanzia quando l'apparecchio viene usato in imprese commerciali, artigianali o industriiali, o in attività equivalenti.

5. Istruzioni di sicurezza

Indicazioni generali di sicurezza

Il generatore deve sempre essere usato attenendosi alle istruzioni del produttore, presenti all'interno del manuale di istruzioni. Il produttore non sare responsabile in caso di uso inadeguato o di modifiche al dispositivo. Rispettare inoltre le disposizioni di sicurezza, il manuale per l'installazione e il funzionamento, comeanche le norme di prevenzione degli incidenti in vigore. I dispositivi con parti non corrette o mancanti, oppure senza un involucro di sicurezza, non devono essere messi in funzione. Il centro servizi vi fornirà le informazioni relative ai pezzi di ricambio.

1. Leggere le istruzioni accuramente. Prerende diestichezza con i comandi e l'uso corretto dell'attezzatura.
2. Non permettere mai ai bambini o a personne che non abbiano familiarità con la macchina di utilizzarla. Le norme locali possono limitare l'ètà dell'opereatore.
3. Non lavorare mai quando nelle vicinanze sono presenti persone, in particolare bambini, o animali.
4. Ricordarsi che la responsabilità in caso di incidenti o pericoli per altre persone o loro beni è dell'opera-tatore o dell'utente.
5. Le attività di riparazione di maggiore entità devono essere eseguite da personale lavorato in modo specifico.
6. Attenzione-La benzina risultta altoamente infiammabile:

immagazzinate il carburante in recipienti progetati in modo specifico e approvati per tale scopo;
- eseguire il rifornimento solo all'aperto e non fumare durante la sua esecuzione;
- aggiungere carburante prima di avviare il motore. Non rimuovete mai il tappo del serbatoio della benzina se il motore è in moto o se è caldo;
- Se rovesciate la benzina, non tentate di avviare il motore, ma spostate la macchina alla zona in cui si è rovesciato il carburante e evitate di accendere fonti di ignizione finché i vapori della benzina non si siano dissipati;
- sostituire tutti i tappi del serbatoio della benzina e del contentatore in modo sicuro.

1. Sostituire le marmitte difettose;
2. Prima dell'uso, ispezionare sempre a vista gli strumenti per constatare eventuali segni di usura o danni. Sostituire gli elementi usurati o danneggiati e i bulloni in gruppo, in modo da Maintainere l'equilibrio.
3. Non fumare vicino al generatore.
4. Non indossare abiti larghi, gioielli o oggetti simili che potrebbero essere afferrati nel dispositorio di avviamento o in altre parti in movimento.
5. Non insertire né appoggiare mai alcun oggettone nelle aperture di ventilazione. Questo valeanche quando il generatore è spento. La mancata osservanza di tale pratica più provocare lesioni o danni al generatore.
6. I gruppi di generazione possono essere caricati solo sono alla loro potenza nominale in condizioni ambiente di esercizio. Se si utilizza il gruppo di generatione in condizioni non conformi a quella di riferimento, come stabilito nella norma ISO 8528-8, e se il raffreddamento del motore e dell'alternatore non funziona correttamente, ad es. a seguito dell'utilizzo in aree limitate, è necessario ridurre la potenza.
7. É necessaria una riduzione della potenza a seguito dell'uso in condizioni di temperature elevate, altitudini e umidità come di seguito descritte.

Max temperatura d'esercizio: 40^
- Altitudini max: 1000m
- Umidità max: 90%

1. Non fare funzionare il motore in un'area ristretta dove è possibile che si accumuli monossido di carbonio pericoloso
2. Mantenere il generatore privo di olio, sporco e altre impurità.
3. Si prega di posizionare sempre il dispositivo su superfici piane e stabili. Non azionare il generatore su terreni boschivi; il generatore irradia calore in fase di esercizio e di raffreddamento e più infiammare materiali combustibili!
4. Non azionare mai il dispositorio all'interno di edifici o in un ambiente privo di adeguata ventilazione, come miniere di carbone, cave, fosse e sentine. Fare attenzione al flusso e alla temperatura dell'a ria.
5. Assicurarsi che i cavi di prolunga, i cavi di alimentazione e tutti i componenti elettrici siano in condizioni corrente Non azionare mai strumenti elettrici con cavi danneggiati o difettosi.
6. Non azionare oMETTRE a magazzino il dispositivo con ambienti circostanti bagnati o umidi o su superfici altamente conductrici, come rivestimenti metallici o strutture in acciaio.

7. Assicurarsi che il sistema di assorbimento acustico e il filtrlo dell'aria funzionino correttamente. Queste parti fungono da protezione contro le fiamme in caso di mancata detonazione.

8. Prima di collegare i cavi elettrici, il dispositivo devela raggiungere la sua velocità massima. Scollegare i cavi prima di spegnere il motore.

9. Per evitare lezioni dovute a scarica elettrica, assicurarsi che il serbatoio del carburante sia complemente vuoto all'atto del collegamento dei cavi elettrici.

10. Il carico non deve superare la potenza contrassegnata sull'etichetta identificativa del generatore. Un sovraccoico cui o causare danni o accoriare la durata di vita del dispositivo.

11. Per evitare possibili lesions da ustione, non toccare ilsystemadi scarico o altre partidel motore o del generatore che diventano calde durante il funzionamento. Prestare attenzioneagli avventimenti presentisul gruppo di generatione.

12. Non collegare il dispositivo a prese di corrente domestiche. Il gruppo di generatione non deve essere collegato ad altri sorgenti di alimentazione, come ad esempio la rete di alimentazione elettrica aziendale. In casi speciali, dove si prevede un collegamento di riserva ai sistemi elettrici esistenti, quello deve essere eseguito esclusivamente da un elettricista qualificato che deve considerare le differenze tra l'azionamento dell'attrezzatura d'esercizio utilizzato la rete elettrica pubblica di alimentazione e l'azionamento del gruppo di genrazione.

13. Il motore non deve essere azionato ad una velocità di rotazione eccessiva. Il funzionamento del motore a una velocità di rotazione eccessiva fa aumento il rischio di lesioni. I componenti che influenzano la velocità di rotazione non devono essere modificati o sostituiti.

14. Controllare regolarmente eventuali segni di perdite o traccce di abrasione nelsystema del carburante, come ad esempio tubi permeabili, morsetti allentati o mancanti e danni al serbatoio o al tappo dello stesso. Prima dell'uso, occorre riparare qualsiasi difetto.

15. Lavorare solo alla luce del giorno o con una buona illuminazione artificiale.

16. Non rimorchiare e non trasportare mai la macchina con il motore acceso

17. Arrestare il motore:

18. tutte le volte che ci si allontana alla macchina

19. prima di fare rifornimento

20. Prima di controllare oMETTARE a punto il generatore o il motore, la candela di accensione e il cavo di accensione rispettivamente devono essere rimossi per evitare un avviamento accidentale.

Aventimento di sicurezza supplementari

1. Non si devono effettuare modifiche al gruppo elettretrogeno.
2. Per la manutenzione e come accessori si devono utilizzare solo pezioni originali.

3. Attenzione: pericolodi avvelenamento, i gas di scarico non devono essere inalati.

4. Tenete i bambini lontani dal gruppo ele trogeno.

5. Attenzione: pericololo di usioni, non tocc te l'impi anto di scarico e il gruppo motore.
6. Utilizzate delle cuffie antirumore adeguate quando siete nelle vicinanze dell'apparecchio.
7. Attenzione: la benzina e i vapori della benzina sono infiammabili ovvero esplosivi.
8. Non utilizzate mai il gruppo elettrogeno in locali non areati. In caso di impiego in locali ben areati, i gas di scarico devono essere condotti direttamente all'aperto mediante un tubo flessibile di scarico.
9. Attenzione:anche usando un tubo flessibile di scarico possono fuoruscire gas tossici.A causa del pericolo di incendio, il tubo di scarico non devesse mai indirizzato verso sostanze inflammabili.
10. Pericolo d'esplosion: non utilizzato mai il gruppo elettrogeno in locali con sostanze disponibile inflammabili.
11. Non si deve modificare il numero di giri preim postato dal produttore. Si potrebbe danneggiare il gruppo elettrogeno o gli appearechi collegati.
12. Durante il trasporto si deve assicurare il gruppo elettrogeno contro lo scivolamento e il ribaltamento.
13. Installate il generatore a una distance di almeno 1 m da edifici o appearecchi collegati.
14. Mettete il generatore di corrente in unippo sicuro e piano. É vietato capovolgerlo, ribaltarlo o spostarlo durante l'esercizio.
15. Spegnete sempre il motore durante il trasporto o il rifornimento di benzina.
16. Fate attenzione che durante il rifornimento non sua versata della benzina sul motore o sull'impianto di scarico.
17. Non usate mai i gruppi elettrogeni se piove o nevica.
18. Non toccate mai il gruppo elettrogeno con le mani bagnate.
19. Protegegetevi dai pericoli derivanti alla corrente elettrica. Usate all'aperto solo i cavi di prolunga omologati per questo e contrassegnati in modo corrispondente (H07RN.).
20. Nell'usare cavi di prolunga non si deve superare una lunghezza totale di 50m in caso di sezione di 1,5mm^2 e 100m in caso di 2,5mm^2 .
21. Non si devono eseguire modifiche alle installazioni del motore e del generatore.
22. I lavori di riparazione e di regolazione d vono essere eseguiti solo da tecnici autorizzati.
23. Non riempite o svuotate il serbatoio nelle vicinanze di fiamme vivo, fuoco o scintille. Non fumare!
24. Non toccate parti mosse meccanicame te o molto calde. Non togliete nessuna copertura di protezione.

25. Gli apparecchi non devono essere esposti ad umidità o polvere. Temperatura ambiente consentita da -10 a +40^ , altitudine max. sul livello del mare di 1000 m, umidità relativa dell'aria: 90% (senza formazione di condensa).

26. Il generatoreiene azionato da un motore a combustione che produce calore nell'area dello scappamento (sulla parte opposta alle prese di corrente) e della sua parte finale. Evitate la vicinanza a QUESTe superfici visto il pericolo di usioni cutanee.

27. I valori indicate nelle caratteristiche tecniche per il livello di potenza acustica (L_WA) ed il livello di pressione acustica (L_WM) rappresentano dei livelli di emissione e non necessariamente dei livelli sicuri di lavoro. Dato che non c'è relazione fra il livello di emissione e quello di immissione, non è possibile uso in modo affidavitabile per determinare la necessità di altre eventuali misure cautelativе. Tra i fattori che influiscono su livello effettivo del livello di immissione per gli operatori ci sono le caratteristiche dell'ambiente di lavoro,altre fonti di rumore ecc. come per es. il numero delle macchine e delle lavorazioni vicine,comeanche la durata dell'esposizione al rumore degli operatori. Il livello di immissione consentito più inoltre variare da un paese all'altro. Queste informazioni danno tuttavia la possibilità all'utilizzatore della macchina di eseguire una migliorie valutazione dei rischi e dei pericolli.
28. Non usate dispositivi elettrici (neanche prolonghe e connettori) difettosi.

Aventimento!

Leggete tutte le avventenze di sicurezza e le istruzioni.

Dimenticanze nel rispetto delle avventenze di sicurezza e delle istruzioni possono causare scosse elettriche, incendi e/o gravi lesioni.

Conservate tutte le avventenze e le istruzioni per eventuali necessità future.

Rischi residui

La macchina è stata costruita sulla base dello stato attuale della tecnica e conformmente alle regole tec-niche riconosciute in materia di sicurezza. Tuttavia, possono insorgere rischi residui durante i lavori svolti.

Inoltre, nonostante tutte le misure precauzionali adottate, possono comunique insorgere rischi residui non evidenti.

I rischi residui possono essere minimizzati se si rispettano complessivamente le "Avvertenze di sicurezza", l"Utilizzo conforme" e le istruzioni per l'uso.

Evitare le messe in funzione accidentali della macchina: quando si inserisce la spina nella presa di corrente non deve essere premuto il pulsante di accensione.

Utilizzare l'utensile raccommando nelle presenti istruzioni per l'uso. In quello modo potrete ottenere le prestazioni ottimali della vostra macchina.

Tenere lontane le mani alla zona di lavoro quando la macchina è in funzione.

Avviso! Questo eletttroutensile genera un Campo magnetico durante l'esercizio. Tale Campo vuo daneggiare impianti medici attivi o passivi in particolari condizioni. Per ridurre il rischio di lesionse series o mortali, si raccomanda alle persone con impianti medici di consultare il proprio medico e il produttore dell'impianto medico prima di utilizzare l'eletttroutensile.

6. Caratteristiche tecniche

Modello SG1000
Generatore Sincrono
Tipodi protezione IP23M
Potenza continua S1 (RPR)	650VA / 650W
Potenza massima S2 2 min.	700VA / 700W
Tensione nominale 230V~
Corrente nominale 2,8A ~
Frequenza 50 Hz
Tipodi motore azionamento	a 2 tempi, raffreddato ad aria
Classe di prestazioni G1
Potenza max. 63cm3
Carburante 1,2 kW / 1,6 PS
Volume serbatoio mix 1:50
Consumo con carico 3/4 4,0 l
Peso:	ca. 0,6 l/h
Weight	17,5 kg
Livello di pressione acustica LpA:	68,7 dB(A)
Livello di potenza acustica LWA / Incertezza K	90 dB(A) / 2 dB(A)
Altezza massima installazione (s.l.m.)	1000 m
Max temperatura d'esercizio	40°C
Tipodi di candelà di accensione	F6RTC / F6TC
Tipodi carburante	Benzina alla piombo o 90 Ottani (E5)

Salvo cambiamenti tecnici!

Modalità operativa S1 (esercizio continuo)

L'apparecchio può essere fatto funzionare in modo continuo con la potenzaindicata.

Modalità operativa S2 (esercizio breve)

L'apparecchio più essere fatto funzionare brevamente con la potenza individata. Poi l'apparecchio deve rimanere ferma per un intervallo di tempo per non surriscaldarsiccessivamente.

Rumore

Avverenza: Il rumore può essere un grave impatto sulla salute. Se il rumore della macchina è superiore a 85 dB (A), usare la protezione acustica adeguata.

7. Disimballaggio

Aprite l'imballaggio e togliete con cautela l'apparecchio alla confezione.

1. Togliete il materiale d'imballaggio eanche i fermi di un trasporto / imballo (se presenti).

Controllate che siano presenti tutti gli elementi forniti.

Verificate che l'apparecchio e gli accessory non presentino danni dovuti al trasporto.

In caso di reclami informare immediatamente la ditta trasportatrice. Non si accettano reclami successivi.

Se possibile, conservate l'imballaggio fino alla scadenza della garanzia. Prima dell'impiego, familiarizzare con l'apparecchio con l'aiuto delle istruzioni per l'uso. Utilizzato solo pezioni originali per quanto riguarda accessori e pezioni di ricambio o soggetti ad usura.

É possible acquistare i pezzi di ricambio presso il proprio rivenditore specializzato.

In caso di ordinazioni,indicare i nostri codici di articoli, il tipo e l'anno di costruzione dell'apparecchio.

ATTENZIONE

L'apparecchio e il materiale d'imballaggio non sono gliocattoli! I bambini non devono gliacare con sacchetti di plastica, film e piccoli pezzi! Sussiste pericolo di ingerimento e soffocamento!

8. Montaggio / Prima della messa in funzione

ATTENZIONE!

Prima della messa in funzione, è obblatorio montare completamente l'utensile!

Montaggio del recipiente graduato (10) (Fig. 2 + 3)

Aprire il coperchio del serbatoio (2) ed estrarre il recipiente graduato (10). Inserire quindi il recipiente graduato nel foro presente sul lato inferiore del coperchio del serbatoio.

Sicurezza elettrica

• I cavi elettrici di alimentazione e gli apparecchi colgati devono essere in perfette condizioni.
• Si devono collegare solo appearecchi con dati di tensione che corrispondano alla tensione in uscita del gruppo elettrogeno.
  Non colgate mai il gruppo elettrogeno alla rete elettrica (presa di corrente).
• Utilizzate cavi tra generatore ed utente i più corti possibili.

Messa a terra (4a) (Fig. 4)

Per la conduzione delle cariche elettriche è consentita una messa a terra del rivestimento. A tal fine collegate un cavo con un'estremità all'attacco di terra del generatore e con l'altra ad una massa esterna (per es. un picchetto di massa).

Prima della messa in funzione

• Controllate il livello del carburante, rabboccatelo se necessario.
• Provvedete a una ventilazione sufficiente dell'apparecchio.
• Accertatevi che il cavo di accensione sia collegato alla candela.
• Controllate le dirette vicinanzihe del gruppo elettro geno.
• Staccate gli apparecchi elettrici eventualmente collegati al gruppo elettrogeno.

Attenzione! Prima della prima messa in esercizio dovete riempire il serbatoio con una miscela di benzina avente un rapporto di 1:50 (1 parte di olio per 50 parti di benzina). A tal scopo potete utilizzato il misurino (10) che si trovare all'internalo del serbatoio. La miscela di benzina deve essere agitata prima di essere versata nel serbatoio.

Miscela olio a 2 tempi	benzina normale senza piombo
0,02 I 1I
0,04 I 2I
0,06 I 3I
0,08 I 4I

9. Messa in servizio

Lancez le moteur

• Prima dell'avviamento, assicurarsi che non siano stati collegati dispositivi al genatore.
• Aprite il rubinetto della benzina (5a) ruotandolo versuso il basso.
• Portate l'interruttore ON/OFF (5) con la chiave in posizione "I".
• Portate la levetta dell'aria (3) in posizione „START“. Avviate il motore con l'avviatore autoavvolgente (4); Riportare l'avviatore invertente a mano lentamente e con delicatezza nella sua posizione originale tirando con forza l'impugnatura; se il motore non dovesse avviarsi tirate ancora una volta l'impugnatura. Nota: quando si avvia il motore per la primissima volta. Sarà necessario un dato numero di tentativi per avviare il motore, forn a quando il carburante non si via spostato dal serbatoio al motore.
• Dopo l'avvio del motore riportate indietro la levetta dell'aria (3) (RUN).

Attenzione: Questa presa può essere sollecitata in modo durevole (S1) con 650 W e brevamente (S2) per max. 2 minuti con 700 W.

• Il generatore di corrente è adatto per appearecchi a corrente alternata di 230V
• Non Collegate il generatore alla rete elettrica di casa, perché ne possono derivare dei danni al generatore o ad altre apparecchiature elettriche in casa.

Nota: alcuni apparecchi elettrici (seghetti代替i a motore, trapani) sono avere un assorbimento di corrente maggiore se utilizzati in condizioni difficili.

Spagnere il motore

Fare funzionare brevamente il gruppo elettrogeno,.
senza sollecitatione prima di spegnerlo in modo che possa "raffreddarsi".

Portate l'interruttore ON/OFF (5) con la chiave in posizione "O".

Chiudete il rubinetto della benzina Attenzione! Il gruppo elettrogeno è dotato di una protezione contro i vraccarichi. Esso disinserisce la presa (7). Premendo la protezione contro i sovraccarichi (6) si può riattivare la presa (7).

Attenzione! Il generatore di corrente è dotato di protezione da sovraccarico d'une.

10. Pulizia

Attenzione!

Spegnete il motore prima di agli lavoro di pulizia e manutenzione e sfilate il connettore della candela alla candela.

Consigliamo di pulire l'apparecchio subito dopo ogni utilizzato.

Macchina

• Tenete il più possibile i dispositivi di protezione, le fissure di aerazione e la carcassa del motore libero da polvere e sporco. Strofinate l'apparecchio con un panno pulito o soffiatelto con l'aria compressa a pressione Bassa.
• Consiglio di pulire l'apparecchio subito durante averlo usato.
• Pulite l'apparecchio regolarmente con un panno asciutto ed un po'di sapone. Non usate detergenti o solventi perché questi ultimi potrebbero danneggiare le parti in plastica dell'apparecchio. Fate attenzione che non possa penetrare dell'acqua nel'interno dell'apparecchio.

Filtro dell'aria (Fig. 6)

• Ilhetto dell'aria dovrebbe essere pulito agli ore di esercizio.
• Togliete il coperchio del filtro dell'aria (8)

• Togliete l'elemento filtrante (7a)

• Pulite l'elemento filtrante con acqua saponata, ris ciacquatelo con acqua limpida e lasciatelo quando asciugare bene prima di rimontarlo.
  L'assemblaggio avviene nell'ordine inverso.

Candela di accensione (Fig. 8 + 9)

Controllare la candela per lo sporco e la sporcizia佗 10 ore di funzionamento e, se necessario, pulire con una spazzola di filo di rame. Successivement la manutenzione della candela agli 50 ore di funzionamento.

• Rimuovere il tappo della candela di accensione (8a).
• Eliminare qualsiasi traccia di sporco presente intorno alla base della candela di accensione.
  Utilizzare la chiave per rimuovere la candela di accensione.
• Ispezione a vista la candela. Rimuovere i depositi di carbonio utilizzato una spazzola metallica.
• Controllare un eventuale scolorimento nella parte superiore della candela. Il colore standard dovrebè essere marrone rossiccio.
• Controllare l'apertura della candela di accensione. Un'apertura accettabile dovrebbe essere compresa tra i valori 0,6 - 0,7mm
• Installare / reinstallare con cura la candela a mano
• Quando la candela di accensione è stata insertita nella sua sede, stringere con la chiave per candele.
• Reinstallare il tappo della candela di accensione nella parte superiore della candela.

11. Transporto

In caso di trasporto di breve durata, sollevare il dispositivo delle impugnature di trasporto (1).

Nel caso in cui fosse necessario trasportare ulteriormente la macchina, svuotare il serbatoio della benzina, a tal fine utilizzate una pompa per benzina di plastica comunamente reperibile in commercio presso un centro faidate

12. Stoccaggio

Stoccare l'apparechio e i relativi accessori in un luogo buio, asciutto e non soggetti a gelo, non accessibile ai bambini. La temperatura di stoccaggio ideale è compresa tra 5 e 30^ .

Coprille l'electrontensile per proteggerlo da polvere o umidità. Conservare le istruzioni per l'uso nei pressi dell'elettroutensile.

Attenzione: un erro durante l'esecuzione di queste operazioni cui provocare la formazione di depositi sulla parete interna del carburatore, con seguente avviamento difficultoso o danni permanenti all'apparacchio.

• Eseguite tutti i lavori di manutenzione
• Togliete il carburante dal serbatoio (a tal fine utilizzate una pompa per benzina di plastica comunamente reperibile in commercio presso un centro fai-da-te).
• Dopo aver molto il carburante, avviate l'apparecchio.
• Fate girare al minimo l'utensile sino a quando si ferma. Questa operazione pulisce il carburatore dal carburante residuo.
• Fate raffreddare l'apparecchio (ca. 5 minuti).
• Togliete la candela di accensione.
• Versate nel vano di combustione un cucchiaino di olio per motori a 2 tempi. Tirate con cautela la corda di avviamo un paio di volte, per umettare i componenti interni con l'olio. Inserite di nuovo la candelà di accensione.
• Pulite l'involucro esterno dell'apparecchio.
• Conservate l'utensile in un luogo freddo e asciutto, distante da fonti di accensione e sostanze combusti bilii.

Concimi o altri prodotti chimici per il giardinaggio contengono spesso sostanze che accelerano la corsoione dei metalli. Non conservate l'apparechio al di sopra o nelle vicinanze di concimi o altri prodotti chimici.

Rimessa in esercizio

• Togliete la candela di accensione.
• Tirate la corda dello starter più volte per pulire il vano di combustione da residui di olio.
• Pulite i contatti della candela di accensione o mettetene una nuova.
• Riempite il serbatoio.

13. Manutenzione

Spegnete il motore prima di agli lavoro di pulizia e manutenzione e sfilate il connettore della candela alla candela.

All'interno dell'apparecchio non si trovano altre parti sottoposte ad una manutenzione qualsiasi.

Quando si chiedono informazioni fornire i seguenti dati:

• Tipo di alimentazione del motore
• Dati della piastrina delle specifiche della macchina

Avverenza importante in caso di riparazione:

In caso di restituzione dello strumento per riparazione, tenere presente che lo strumento, per motivi di sicurezza, deve essere rispedito alla stazione di assistenza tec-nica senza olio né benzina.

Informazioni sul Servizio Assistenza

Si deve tenere presente che le seguenti parti di quello prodotto sono soggette a un'usura naturale o dovuta all'uso ovvero che le seguenti parti sono necessarie come materiali di consumo.

Partisoggetadusura*:scintilla

*non necessariamente compreso tra gli elementi forniti!

14. Smaltimento e riciciclaggio

L'apparecchio si trovva in una confazione per evitare i danni dovuti al trasporto. Questo imballaggio rappresenta una materia prima e può essere utilizzato di nuovo o riciclato. L'apparecchio e i loro accessori sono fatti di materiali diversi, per es. Metallo e plastica. Consegnate i peszzi difettosi allo smaltimento di rifiuti speciali. Per informazioni rivolgetevi ad un negozio specializzato o all'amministrazione comunale!

Non smaltire i dispositivi usati insieme ai rifiuti domestici!

Questo significato indica che il prodotto non de-ve essere smaltito con i rifiuti domestici come da direttiva per gli strumenti elettrici ed elettronici usati (2012/19/UE) e in base alle leggi nazionali. Questo prodotto deve essere consegnato presso un apposto centro di raccolta. Questo cui siessere eseguito ad es. restituendo il prodotto vecchio all'atto dell'acquisto di un prodotto simile o segnandolo presso un centro di raccolta autorizzato al riciclaggio di strumenti elettrici ed elettronici usati. La gestione impropria di dispositivi usati poto ri-percuotersi negativamente sull'ambiente e sulla salute umana, a causa di sostanze potenzialmente pericolose spesso contenate negli strumenti elettrici ed elettronici. Uno smaltimento corretto del prodotto contribuisce inoltre a sfruttare in modo efficiente le risorse. Le informazioni sui centri di raccolta per dispositivi usati sono reperibili presso la propria am-ministrazione comunale, l'azienda municipalizzata per la nettezza urbana, un centro autorizzato allo smaltimento di strumenti elettrici ed elettronici usati o presso il servizio di nettezza urbana.

15. Risoluzione dei guasti

La seguente tabella indica dei sintomi di malfunzionamento e descrive come porvi rimedio, qualora la macchina non funzionasse correttamente. Se non si riesce a localizzare e risolverve il problema, rivolgersi all'officina del servizio assistenza.

Guasto Possibile causa Soluzione
Il motore non si avvia	Candela di accensione sporca Pulire la candela di accensione,distance alet-trodi 0,6 mm.
	Manca il carburante Rabboccare il carburante.
Il generatore ha troppo poca o nessuna tensione	Regolatore o condensatore difettoso Rivolgersi ad un rivenditore specializzato.
	È intervenuto l'interruttore di protezione contro le sovracorrenti	Azionare l'interruttore e diminuire gli utenti.
	Filtro dell'aria sporco Pulire o sostituire il filtrto.
