SG1000 - Générateur SCHEPPACH - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Générateur à essence, puissance maximale de 1000 W, moteur 4 temps, réservoir de 4 litres.
Utilisation	Idéal pour les petits chantiers, camping, et utilisation domestique.
Maintenance	Vérifier régulièrement le niveau d'huile, nettoyer le filtre à air, et contrôler le système d'allumage.
Sécurité	Utiliser en extérieur pour éviter l'accumulation de monoxyde de carbone, ne pas surcharger le générateur.
Informations générales	Poids léger, transportable, niveau sonore modéré, garantie constructeur de 2 ans.

FOIRE AUX QUESTIONS - SG1000 SCHEPPACH

Comment démarrer le générateur SCHEPPACH SG1000 ?

Assurez-vous que le réservoir de carburant est plein, ouvrez le robinet de carburant, mettez le commutateur sur 'ON' et tirez sur le cordeau de démarrage.

Que faire si le générateur ne démarre pas ?

Vérifiez que le réservoir de carburant est plein, que le robinet de carburant est ouvert et que la bougie d'allumage est en bon état. Assurez-vous également que le niveau d'huile est correct.

Le générateur SCHEPPACH SG1000 fait un bruit étrange, que faire ?

Vérifiez si le générateur est sur une surface stable et plane. Assurez-vous que les pièces mobiles ne sont pas bloquées et qu'il n'y a pas de débris à l'intérieur.

Comment entretenir le générateur SCHEPPACH SG1000 ?

Effectuez un entretien régulier en vérifiant le niveau d'huile, en nettoyant ou remplaçant la bougie d'allumage et en nettoyant le filtre à air.

Quelle est la capacité du réservoir de carburant du SCHEPPACH SG1000 ?

Le réservoir de carburant a une capacité de 4,5 litres.

Puis-je utiliser le SCHEPPACH SG1000 à l'intérieur ?

Non, le générateur doit être utilisé à l'extérieur dans un endroit bien ventilé pour éviter l'accumulation de gaz d'échappement.

Quel type de carburant est recommandé pour le SCHEPPACH SG1000 ?

Utilisez de l'essence sans plomb avec un indice d'octane d'au moins 95.

Comment savoir si le générateur SCHEPPACH SG1000 est en surcharge ?

Le générateur est équipé d'un disjoncteur qui se déclenche en cas de surcharge. Vérifiez l'indicateur de surcharge et débranchez les appareils si nécessaire.

Quelle est la puissance nominale du SCHEPPACH SG1000 ?

La puissance nominale est de 800 W avec une puissance de démarrage de 1000 W.

Comment stocker le générateur SCHEPPACH SG1000 ?

Stockez le générateur dans un endroit sec et frais, videz le réservoir de carburant si vous ne l'utilisez pas pendant une longue période.

MODE D'EMPLOI SG1000 SCHEPPACH

Explication des symboles sur l'appareil

L'utilisation de symboles dans ce manuel a pour but d'attirer votre attention sur d'éventuels risques. Les symboles de sécurité et les explications qui les accompagnent doivent être parfaitement compris. Les avertissements proprement dits n'éliminent pas les risques et ne peuvent pas remplacer les actions correctes à entreprendre pour prévenir les accidents.

Lisez le mode d'emploi. Avant toute utilisation, reféréz-vous à la section correspondante dans ce manuel d'utilisation.

Important. Pièces chaudes. Gardez vos distances.

Important. Mettez le moteur à l'accrit avant de faire le plein. Ne faites pas le plein pendant le fonctionnement.

Important. Le gaz d'échéppement est toxique, ne pas faire fonctionner dans des zones non ventilées.

Portez des protection auditives. Portez des gants de protection.

Observez les normes de sécurité applicables.

Recyclez les matériaux dont vous ne foulez pas au lieu de les jeter. Tous les apparêls et emballages doivent être triés et déposés dans un centre de recyclage afin d'êtretraités de manière écologique.

Soyez prudent en manipulant l'essence et lubrifiants!

Retirez le cable d'allumage avant les travaux de maintenance, et lisze les instructions d'utilisation.

Ne pas exposer à la pluie.

Le démarrage du moteur génére des étincelles.

Les étincelles peuventmettre le feu aux gaz inflammables. Il est strictement interdit de fumer ou d'approcher une flamme neue près des apparêls!

Dans cette notice d'utilisation, nous avons placeles signes suivantsà certains emplacements qui concenmt leur sécurité.

1. Description de l'appareil 26
2. Fournitures 26
3. Utilisation conforme à l'affection 26
4. Consignes de sécurité 27
5. Caractéristiques techniques 29
6. Déballage 30
7. Montage / Avant la mise en service 30
8. Mise en service 31
9. Nettoyage 31
10. Transport 32
11. Stockage 32
12. Maintenance 32
13. Mise au rebut et recyclage 32
14. Dépannage 33

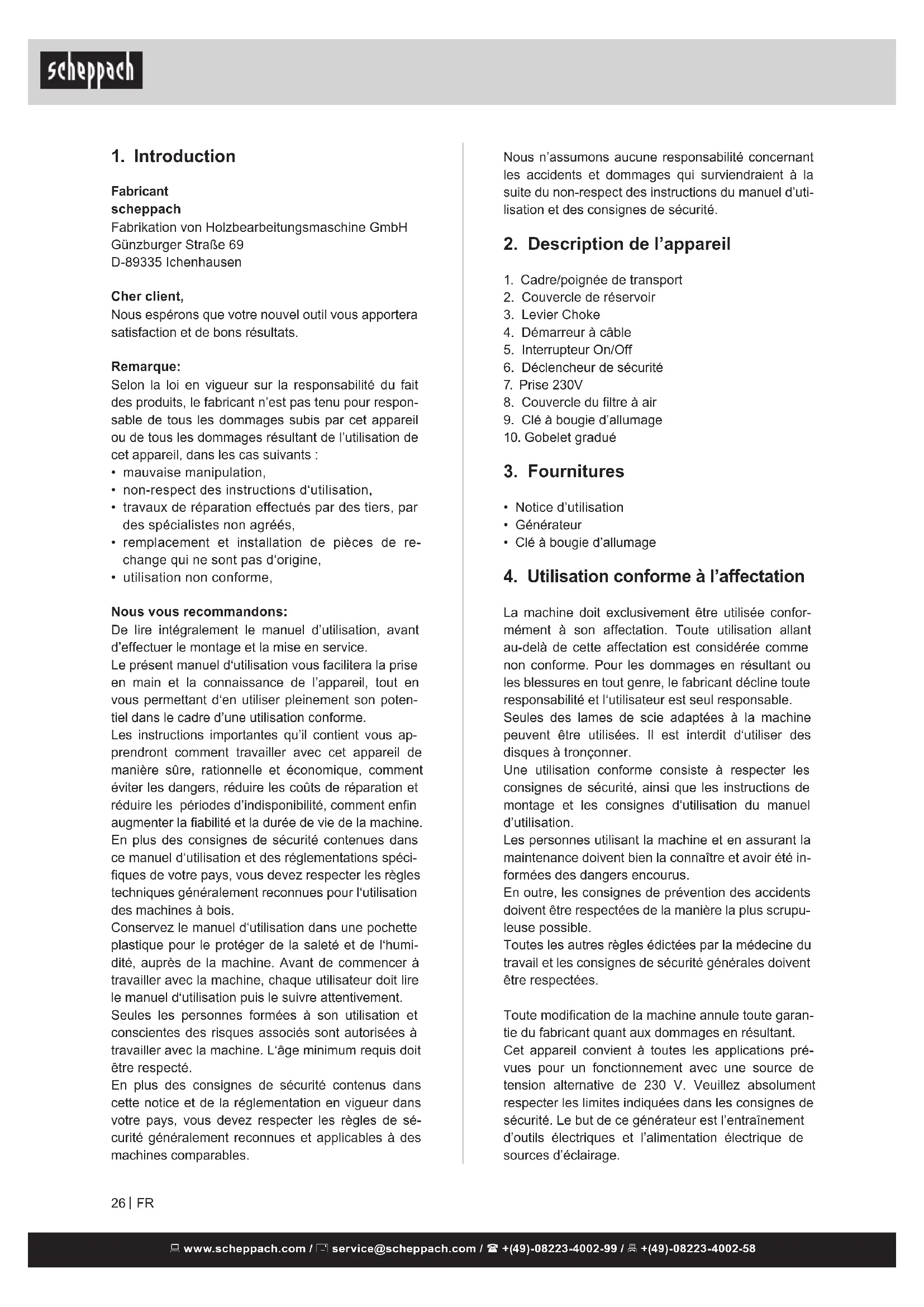

Fabricant

Nous espérons que votre nouvel outil vous apportera satisfaction et de bons résultats.

Remarque:

Selon la loi en vigueur sur la responsabilité du fait des produits, le fabricant n'est pas tenu pour responsable de tous les dommages subis par cet appareil ou de tous les dommages résultat de l'utilisation de cet appareil, dans les cas suivants :

• mauvaise manipulation,
• non-respect des instructions d'utilisation,
• travaux de réparation effectués par des tiers, par des spécialistes non agrées,
• remplacement et installation de pièces de rechange qui ne sont pas d'origine,
• utilisation non conforme,

Nos voirs recommandations:

Lisez intégralement le manuel d'utilisation, avant d'effectuer le montage et la mise en service.

Le présent manuel d'utilisation vous facilitera la prise en main et la connaissance de l'appareil, tout en vous permettant d'en utiliser pleinement son potentiel dans le cadre d'une utilisation conforme.

Les instructions importantes qu'il contient vous apprendront comment travailler avec cet appareil de manière sûre, rationnelle et économique, comment éviter les dangers, réduire les coûts de réparation et réduire les périodes d'indisponibilité, comment enfin augmenter la fiabilité et la durée de vie de la machine. En plus des consignes de sécurité contenues dans ce manuel d'utilisation et des réglementations spécifiées de votre pays, vous devez respecter les règles techniques généralement reconnues pour l'utilisation des machines à bois.

Conservez le manuel d'utilisation dans une pochette plastique pour le protéger de la saleté et de l'humidité, auprès de la machine. Avant de commencer à travailler avec la machine, chaque utilisateur doit lire le manuel d'utilisation puis le suivre attentivement.

Seules les personnes formées à son utilisation et conscientes des risques associés sont autorisées à travailler avec la machine. L'âge minimum requis doit être respecté.

En plus des consignes de sécurité contenues dans cette notice et de la réglementation en vigueur dans votre pays, vous devez respecter les règles de sécurité généralement reconnues et applicables à des machines comparables.

Nous n'assumons aucune responsabilité concernant les accidents et dommages qui surviendraient à la suite du non-respect des instructions du manuel d'utilisation et des consignes de sécurité.

2. Description de l'appareil

1. Cadre/poignée de transport
2. Couvercle de réservoir
3. Levier Choke
4. Démarrateur à câble
5. Interrupteur On/Off
6. Déclencheur de sécurité
7. Prise 230V
8. Couvercle du filtre à air
9. Clé à bougie d'allumage
10. Gobelet gradué

3. Fournitures

• Notice d'utilisation
• Générateur
• Clé à bougie d'allumage

4. Utilisation conforme à l'affectation

La machine doit exclusivement être utilisée conformément à son affectation. Toute utilisation allant au-delà de cette affectation est considérée comme non conforme. Pour les dommages en résultat ou les blessures en tout genre, le fabricant décline toute responsabilité et l'utilisateur est seul responsable.

Seules des lames de scie adaptées à la machine peuvent être utilisées. Il est interdit d'utiliser des disques à tronçonner.

Une utilisation conforme consiste à respecter les consignes de sécurité, ainsi que les instructions de montage et les consignes d'utilisation du manuel d'utilisation.

Les personnes utilisant la machine et en assurant la maintenance doivent bien la connaître et avoir été informées des dangers encourus.

En outre, les consignes de prévention des accidents doivent être respectées de la manière la plus scrupuleuse possible.

Toutes les autres règles édictées par la médecine du travail et les consignes de sécurité générales doivent être respectées.

Toute modification de la machine annule toute garantie du fabricant quant aux dommages en résultant.

Cet appareil convient à toutes les applications prévues pour un fonctionnement avec une source de tension alternative de 230 V. Veuillez absolument respecter les limites indiquées dans les consignes de sécurité. Le but de ce générateur est l'entraînement d'outils électriques et l'alimentation électrique de sources d'éclairage.

Vérifiez bien l'aptitude des appareils ménagers conformément aux indications du producteur. En cas de doute, adressez-vous à un distributeur professionnel dûment autorisé pour l'appareil en question.

La machine doit exclusivement être employée conformément à son affectation. Chaque utilisation allant au-delà de cette affectation est considérée comme non conforme. Pour les dommages en résultant ou les blessures de tout genre, le producteur décline toute responsabilité et l'opérateur / l'exploitant est responsable.

Veillez au fait que nos appareils, conformément à leur affectation, n'ont pas été construits pour être utilisés dans un environnement professionnel, industriel ou artisanal. Nous déclinons toute responsabilité si l'appareil est utilisé professionnellement, artisanalement ou dans des sociétés industrielles, tout comme pour toute activité équivalente.

Recommandations générales concernant la sécurité

Le générateur doit toujours être utilisé conformément aux instructions du fabricant figurant dans le manuel d'instructions. Le fabricant n'engage pas sa responsabilité en cas d'utilisation inappropriée ou de modifications de l'appareil. De même, observez les conseils de sécurité, le manuel d'installation et d'instructions et la réglementation relative à la prévention des accidents en vigueur. Les appareils avec des pièces incorrectement ou manquantes ou sans boîtier de sécurité ne doivent pas être utilisés. Le service après-vente peut vous fournir des informations sur les pièces de rechange.

1. Lisez minutieusement les instructions. Familiarisez-vous avec les commandes et l'utilisation correcte de l'équipement.
2. Ne laissez jamais les enfants ou les personnes ne connaissant pas ces instructions utiliser la machine. Les règles locales peuvent limiter l’âge minimum de l’opérateur.
3. Ne travaillez jamais pendant que des personnes, surtout des enfants, ou des animaux se trouvent à proximité.
4. Gardez à l'esprit que l'opérateur ou l'utilisateur est responsable des accidents ou dangers pour les autres personnes ou leurs biens.
5. Les travaux de réparation de grande envergure doivent être effectués uniquement par un personnel spécifique formé.
6. Avertissement - L'essence est très inflammable :
7. Stockez l'essence dans des conteneurs spécifiques conçus pour cet usage;
8. ne faites le plein qu'à l'extérieur et ne fumez pas en faisant le plein;
9. faites le plein avant de démarrer le moteur. N'envez jamais le capuchon du réservoir de carburant, et n'ajoutez pas d'essence lorsque le moteur est en marche ou très chaud;
10. Si vous renversez de l'essence, n'essayez pas de démarrer le moteur, mais éloignez la machine de la zone souillée et évitez la création de toute source d'ignition jusqu'à la disparition des vapeurs d'essence;
11. Remplacez correctement tous les bouchons de réservoirs et de conteneurs d'essence.
12. Remplacez les silencieux défectueux;
13. Avant l'utilisation, inspectez toujours visuellement les outils pour vous assurer qu'ils ne sont ni usés ni endommagés. Remplacez les éléments usés ou endommagés et tous les ensembles afin de préserver l'équilibre général.
14. Ne fumez pas près du générateur.
15. Ne portez pas de vêtements amples, de bijoux, ou d'articles similaires pouvant se coincer dans le démarreur ou d'autres pieces mobiles.
16. Ne mettez aucun objet dans les orifices de ventilation. Cela s'applique même quand le générateur est à l'arrêt. Toute inexécution peut causer des blessures ou endommager le générateur.
17. Les groupes électrogènes ne peuvent être chargés que jusqu'à leur puissance nominale dans les conditions ambiantes nominales. Si le groupe électrogène est utilisé dans des conditions non conformes aux conditions de référence stipulées dans l'ISO 8528-8 et si le refroidissement du moteur ou de l'alternateur est perturbé, par ex. en raison d'un fonctionnement dans des zones à accès réglementé, il est nécessaire de réduire la puissance.
18. Il est nécessaire de réduire la puissance en cas de températures, altitude et humidité élevées, et de respecter les conditions.
19. Température de service max. : 40°C Altitudes max. : 1000 m Humidité max. : 90%
20. Ne faites pas fonctionner le moteur dans un endroit confiné où des fumées toxiques de monoxyde de carbone peuvent s'accumuler
21. Assurez-vous que le générateur est exempt d'huile, de salissures et d'autres impuretés.
22. Veuillez laisser l'appareil sur une surface plane et stable. Ne pas exploiter le générateur sur un sol forestier. En effet, il dégage de la chaleur en fonctionnement et pendant la phase de refroidissement, ce qui représente un risque pour les matériaux inflammables!
23. Ne faites jamais fonctionner l'appareil dans des bâtiments ou dans un environnement sans ventilation appropriée, comme les mines, caves, sites de fouilles et fonds de cales. Surveillez la circulation de l'air et la température.
24. Assurez-vous que le câble de rallonge et tous les composants électriques sont en bon état
25. Ne faites jamais fonctionner les outils électriques avec des câbles endommagés ou défectueux.
26. Ne faites pas fonctionner ou ne stockez pas l'appareil dans un environnement mouillé ou humide ou sur des surfaces très conductrices comme les revêtements metalliques ou constructions en acier.
27. Assurez-vous que l'amortisseur de bruit et le filtre à air fonctionnent correctement. Ces pièces servent de protection contre les flammes en cas de raté d'allumage.
28. Avant de connecter les fils électriques, l'appareil doit atteindre sa pleine vitesse. Déconnectez les fils avant demettre le moteur à l'arrêt.
29. Pour éviter toute blessure par choc électrique, assurez-vous que le réservoir
30. La charge ne doit pas excéder la puissance marquée sur l'étiquette indiquant les valeurs du générateur. Une surcharge peut entraîner des dommages, ou réduire la durée de vie de l'appareil.
31. Pour éviter les éventuelles brûlures, ne touchez pas le système d'échappement ou d'autres pièces du moteur ou du générateur qui chauffent pendant le fonctionnement. Observez les avertissements sur le groupe électrogène.
32. être connecté à d'autres sources d'alimentation, comme l'alimentation secteur de l'entreprise. Dans les cas spéciaux où une connexion en stand-by aux systèmes électriques existants doit être exécutée, seul un electricien qualifié préalablement en compte les différences entre l'utilisation de l'équipement avec le réseau électrique public et l'utilisation du groupe electrogène est habilité à exécuter ladite connexion.
33. èces gênant la vitesse de rotation ne doivent ni être modifiées, ni remplacées.
34. Vérifiez régulièrement les fuites et traces d'abrasion dans le système de carburant, comme les tuyaux poreux, les fixations desserrées ou manquantes, et les dommages du réservoir ou du bouchon du réservoir. Tous les défauts doivent être éliminés avant l'utilisation.
35. Ne travailliez qu'à la lumière du jour ou avec un éclairage artificiel suffisant.
36. Ne levez ni ne portez jamais une machine dont le moteur est en marche
37. Coupe le moteur :
38. avant de faire le plein
39. âble d'allumage doivent respectivement être retirés afin d'éviter un démarrage accidentel.

Consignes de sécurité supplémentaires

1. Aucune modification ne doit être entreprise sur le générateur de courant.
2. Seules les pièces d'origine doivent être employées pour la maintenance et les accessoires.
3. Attention : danger d'empoisonnement, les gaz d'échappement ne doivent pas être respirés.
4. Il faut éloigner les enfants du générateur de courant
5. Attention: risque de brûlure, ne touchez pas le système de gaz d'échappement, ni le groupe d'entraînement
6. Utilisez un casque anti-bruit, lorsque vous trouvez à proximité de l'appareil.
7. Attention : L'essence et les vapeurs d'essence sont très inflammables et explosives.
8. Ne faites jamais fonctionner le générateur de courant dans un endroit non aéré. Lors du fonctionnement dans un endroit bien aéré, les gaz d'échappement doivent être directement évacués dehors en passant par un tuyau d'échappement.
9. Attention : même lors du fonctionnement avec un tuyau d'échappement, des gaz d'échappement toxiques peuvent s'échapper. À cause du risque d'incendie, le tuyau d'échappement ne doit jamais être dirigé sur des matières combustibles.
10. Danger d'explosion : ne mettez pas le générateur de courant en circuit dans un endroit contenant des substances très inflammables.
11. Le régime préréglé par le fabricant ne doit pas être modifié. Le générateur de courant ou les appareils raccordés peuvent être endommagés.
12. Pendant le transport, il faut s'assurer que le générateur de courant ne glisse ni ne se renverse pas.
13. Positionnez le générateur à une distance de 1m au minimum des bâtiments ou appareils raccordés.
14. Donnez une place sûre et plane au générateur de courant. Il est interdit de le tourner, de le renverser ou même de le changer de place pendant le fonctionnement!
15. Mettez toujours le moteur hors circuit pour le transporter ou remplir le réservoir.
16. Veillez à ne pas renverser de carburant sur le moteur ou l'échappement pendant le remplissage.
17. N'exploitez pas le générateur de courant lorsqu'il pleut ou qu'il neige.
18. Ne touchez jamais le générateur de courant avec les mains mouillées.
19. Protégez-vous contre les risques liés à l'électricité. Utilisez en plein air seulement des rallonges admises pour cela et dûment caractérisées (H07RN).
20. Si vous utilisez des rallonges de câbles, la longueur totale pour 1,5mm² ne doit pas dépasser 50 m pour 2,5mm² 100m
21. Il ne faut modifier en aucun cas les réglages du moteur et de générateur.
22. Les travaux de réparations et de réglage doivent exclusivement être effectués par un personnel spécialisé dûment autorisé.
23. Ne pas ravitailler ni vidanger à proximité de lumière sans protection, de feu ou d'étincelles. Ne pas fumer!
24. Ne toucher aucune pièce déplacée mécaniquement ou chaude. Ne retirez aucun recouvrement de protection.
25. Les appareils ne doivent pas être soumis à l'humidité et la poussière. Température ambianté admise -10 à +40°, altitude max. 1000 m, humidité de l'air rel.: 90% (ne condensant pas)
26. Ce générateur est entraîné par un moteur à combustion qui génère de la chaleur dans la zone du pot d'échappement (côté opposé à celui de la prise) et de sa sortie. Évitez de vous tenir à proximité de ces surfaces à cause du risque de brûlures.
27. Les niveaux d’émission sont représentés dans les caractéristiques techniques sous les valeurs données des niveaux acoustiques (LWA) et dépression acoustique (LWM) et ne sont pas nécessairement des niveaux de travail sûrs. Étant donné qu’il existe un lien entre les niveaux d’émission et d’immission, celui-ci ne peut être mis à contribution de façon fiable pour la disposition de mesures de précautions eventuellement nécessaires et supplémentaires. Les facteurs qui influencent le niveau d’immission actuel de la main d’œuvre comprennent les propriétés de l’espace de travail, d’autres sources de bruit, etc., comme par ex. le nombre de machines et d’autres processus limitrophes et la période pendant laquelle un(e) opérateur/ opératrice est soumis(e) au bruit. Le niveau d’immission admissible peut également varier de pays à pays. Cette information permettra toutes lors à l’exploitant de la machine de mieux évaluer les risques et dangers.
28. N'utilisez aucun matériel d'exploitation électrique (même câbles de rallonge et connecteurs enfichables) défectueux.

Avertissement!

Tout non-respect des consignes de sécurité et instructions peut provoquer une décharge électrique, un incendie et/ou des blessures graves.

Conservez toutes les consignes de sécurité et instructions pour une consultation ultérieure.

Risques résiduels

La machine est construite selon les connaissances techniques actuelles et selon les règles de sécurité reconnues. En début de cela, des risques résiduels subsistent pendant le travail.

En outre, et ce malgré toutes les mesures préventives prises, des risques résiduels cachés peuvent demeurer. Les risques résiduels peuvent être minimisés en observant les « consignes de sécurité », « l'utilisation conforme » ainsi que le manuel d'utilisation de manière générale.

Évitez toute mise en service impromptue de la machine : lors du branchement de la prise, la touche de mise en marche ne doit pas être actionnée.

Utilisez l'outil recommandé dans le présent manuel d'utilisation, votre machine conservera ainsi des performances optimales.

Maintenez vos mains à distance de la zone de travail si la machine est en cours de fonctionnement.

Avertissement! Pendant son fonctionnement, cet outil électrique génère un champ électromagnétique. Ce champ peut, dans certaines circonstances, nuire aux implants médicaux actifs ou passifs. Pour réduire les risques de blessures graves voire mortelles, nous recommandons aux personnes porteuses d'implants médicaux de consulter leur médecin, ainsi que le fabricant de leur implant avant d'utiliser l'outil électrique.

6. Caractéristiques techniques

Model SG1000

Générateur Synchrone
Type de protection IP23M
Puisance constante S1 (RPR)	650VA / 650W
Puisance maximale S2 2 min.	700VA / 700W
Tension nominale 230V~
Courant nominal 2,8A ~
Frequency 50 Hz
Type de construction du moteur d'entrainment	2 temps refroidi par air
Classe de puissance G1
Capacité cubique 63cm3
Max. Puissance 1,2 kW / 1,6 PS
Carburant mix 1:50
Contenance du réservoir 4,0 l
Consommation à 2/3 de charge	ca. 0,6 l/h
Poids	17,5 kg
Niveau de pression acoustique Lpa	68,7 dB(A)
Niveau acoustique LWA/Imprecision K	90 dB(A) / 2 dB(A)
Max. hauteur d'installation (au-dessus du niveau de la mer)	1000 m
Température de service max.	40°C
Type de bougie F6RTC / F6TC
Type d'essence	Essence sans plomb ou Octane 90 (E5)

Sous réserve de modifications techniques!

Mode S1 (fonctionnement continu)

La machine peut être exploitée durablement à la puissance indiquée.

Mode S2 (fonctionnement bref)

La machine peut être exploitée brièvement à la puissance indiquée. Ensuite, la machine doit rester arrêtée pendant un moment afin de ne pas surchauffer de façon inadmissible.

Bruit

Avertissement: Le bruit peut avoir des conséquences graves pour la santé. Si le niveau sonore de la machine dépasse 85 dB (A), veuillez porter une protection auditive adaptée.

7. Déballage

Ouvrez l'emballage et sortez-en délicatement l'appareil.

Retirez les matériaux d'emballage, ainsi que les protections d'emballage et de transport (s'il y a lieu).

Vérifiez que les fournitures sont complètes. Vérifiez que l'appareil et les accessoires n'ont pas été endommagés lors du transport. En cas de réclamations, le livreur doit en être informé immédiatement. Les réclamations ultérieures ne seront pas acceptées.

Conservez si possible l'emballage jusqu'à la fin de la période de garantie. Familiarisez-vous avec l'appareil à l'aide de la notice d'utilisation avant de commencer à l'utiliser.

N'utilisez que des accessoires ainsi que les pièces d'usure et de rechange d'origine. Vous trouverez les pièces de rechange chez votre revendeur spécialisé. Lors d'une commande, indiquez nos numéros d'articles ainsi que le type et l'année de fabrication de l'appareil.

Attention

L'appareil et les matériaux d'emballage ne sont pas des jouets! Les enfants ne doivent en aucun cas jouer avec les sacs en plastique, films d'emballage et pièces de petite taille! Il y a un risque d'ingestion et d'asphyxie!

Attention!

Avant la mise en service, montez impérativement l'appareil en entier!

Montage du gobelet gradué (10) (fig. 2 + 3)

Ouvrez le couvercle du réservoir (2) et retirez le gobelet gradué (10). Placez ensuite le gobelet gradué dans le perçage, sur le côté inférieur du couvercle du réservoir.

Sécurité électrique:

• les câbles d'alimentation électriques et les appareils raccordés doivent être dans un état irréprochable.
• Seuls des appareils dont l'indication de tension correspond à la tension de sortie du générateur de courant peuvent être raccordés.
• Ne raccordez jamais le générateur de courant au réseau de courant (prise de courant).
• Les longueurs de câble au récepteur doivent être les plus courtes possibles.

Mise à la terre (4A) (fig. 4)

Pour dériver les charges statiques, il est permis de mettre le boîtier à la terre. Pour ce faire, raccordez un câble d'un côté au branchement de terre du générateur et de l'autre à une masse externe (p. ex. barrette de terre).

Avant la mise en service

• Contrôlez le niveau de carburant, remplissez éventuellement. Assurez-vous de la bonne aération de l'appareil. Assurez-vous que le câble d'allumage est fixé à la bougie d'allumage.
• Inspectez l'environnement direct du générateur de courant
• Débranche le matériel électrique éventuellement raccordé au générateur de courant

Attention! Avant la première mise en service, il faut remplir le réservoir de mélange d'essence au rapport 1:50 (1 volume d'huile pour 50 volumes d'essence). Vous pouvez dans ce but utiliser le récipient doseur (10) qui se trouve à l'intérieur du réservoir. Secouez le mélange d'essence avant de remplir le réservoir.

Mélange	Huile deux temps	Essence normale sans plomb
1:50	0,02 11
	0,04 21
	0,06 31
	0,08 41

Lancez le moteur

• Avant le démarrage, assurez-vous qu'aucun appareil n'est connecté au générateur.
• Ouvrez le robinet d'essence (5a) ; pour cela, tournez le robinet vers le bas
• Mettre l'interrupteur Marche / Arrêt (5) avec la clé en position «I»
• Mettez le levier de starter (3) sur la position «START».
• Lancez le moteur avec le starter réversible (4). Remettez en douceur le démarreur-inverseur dans sa position originale à la main. Pour cela, tirez très fort sur la poignée. Si le moteur ne démarre pas, tirez encore sur la poignée. Note : lorsque le moteur est démarré pour la première fois. Un certain nombre d'essais peut être nécessaire pour démarrer jusqu'à ce que l'essence circule du réservoir au moteur.
• Repoussez le levier étrangleur (3) après le démarrage du moteur.

Attention: Il est possible de solliciter cette prise durablement (S1) à 650 W et brièvement (S2) pendant maxi. 2 minutes à 700 W.

• Le générateur de courant convient aux appareils à tension alternative 230V ~
• Ne connectez pas le générateur au réseau domestique, cela pourrait entraîner un endommagement du générateur ou d'autres appareils dans la maison.

Remarque: Certains appareils électriques (scies à guichet à moteur, perceuses, etc.) peuvent consommer plus de courant lorsqu'ils sont utilisés sous des conditions difficiles.

Éteindre le moteur

• Faites fonctionner le générateur de courant brièvement sans charge avant de l’arrêter afin que le groupe puisse «refroidir»
• Mettez l'interrupteur Marche/Arrêt (5) avec la clé en position «O». Fermez le robinet d'essence.

Attention! Le générateur de courant est équipé d'une protection contre les surcharges.

Celle-ci déconnecte la prise (7). En appuyant sur la protection anti-surcharge (6), on peut remettre la prise (7) à nouveau en service.

Attention! Dans un tel cas, réduisez la puissance électrique que vous soutirez du générateur de courant ou supprimez les appareils défectueux connectés.

Attention!

Arrêtez le moteur avant tous travaux de nettoyage et de maintenance et tirez la bougie d'allumage de sa cosse.

Nous vous recommandons de nettoyer l'appareil après chaque utilisation.

Machine

• Maintenez les dispositifs de protection, les fentes à air et le carter de moteur aussi propres (sans poussière) que possible. Frottez l'appareil avec un chiffon propre ou soufflez-dessus avec de l'air comprimé à basse pression.
• Nous recommandons de nettoyer l'appareil directement après chaque utilisation.
• Nettoyez l'appareil régulièrement à l'aide d'un chiffon humide et un peu de savon. N'utilisez aucun produit de nettoyage ni détergent; ils pourraient endommager les pièces en matières plastiques de l'appareil. Veillez à ce qu'aucune eau n'entre à l'intérieur de l'appareil.

Filtre à air (fig. 6)

• Il faut nettoyer le filtre à air toutes les 30 heures de service.
• Retirez le couvercle du filtre à air (8)
• Retirez la cartouche filtrante (7a)
• Nettoyez la cartouche filtrante avec de l'eau savonneuse, rincez-la ensuite à l'eau et faites-la bien sécher avant de la remonter.
• Le montage s'effectue dans l'ordre inverse

Bougie d'allumage (fig. 8 + 9)

Contrôlez la bougie d'allumage pour la première fois au bout de 10 heures de service. Repérez les encrassements et nettoyez-les le cas échéant à l'aide d'une brosse à fils de cuivre. Effectuez ensuite une maintenance de la bougie d'allumage toutes les 50 heures de service.

• Retirez le capuchon de la bougie (8a).
• Nettoyez les salissures autour de la base de la bougie. Utilisez la clé pour retirer la bougie.
• Inspectez visuellement la bougie. Retirez les dépôts de carbone à l'aide d'un roseau métallique.
• Vérifiez que le dessus de la bougie n'est pas décoloré. La couleur normale est brune.
• Vérifiez la fente de la bougie. La fente acceptable est entre 0,6 et 0,7 mm.
• Installez/reinstallez avec soin la bougie à la main
• Une fois que la bougie est placée, serrez-la avec la clé à bougie.
• Réinstallez le capuchon de la bougie sur la bougie.

11. Transport

Pour un transport sur une courte distance, soulevez l'appareil par les poignées de transport (1).

Si vous devez transporter la machine plus loin, videz le réservoir d'essence, utilisez à ce propos une pompe à essence en plastique courante achetée dans un magasin d'accessoires de construction

12. Stockage

Entreposez l'appareil et ses accessoires dans un lieu sec et à l'abri du gel. Cet emplacement doit être hors de portée des enfants. La température de stockage optimale se situe entre +5° et +30°C.

Recouvre la scie afin de la protéger de la poussière ou de l'humidité.

Conserve le manuel d'utilisation à proximité de la machine.

Attention: Une erreur pendant que vous suivez ces étapes peut entrainer des dépôts sur la paroi intérieure de l'accélérateur, ce qui à son tour entraîne un démarrage difficile ou un dommage durable sur la machine.

• Effectuez tous les travaux d'entretien.
• Faites couler le carburant du réservoir (utilisez à ce propos une pompe à essence en plastique courante achetée dans un magasin d'accessoires de construction).
• Une fois le combustible sorti, faites démarrer la machine.
• Laissez la machine fonctionner à vide jusqu'à ce qu'elle s'arrête. Cela nettoie le carburateur de tout reste de combustible.
• Faites refroidir la machine. (environ 5 minutes)
• Retirez la bougie d'allumage.
• Remplissez une cuiller à café d'huile à moteur 2 temps dans la chambre d'explosion. Tirez quelques fois précautionneusement le cordon de démarrage pour humidifier les composants internes d'huile. Remontez la bougie d'allumage.
• Nettoyez le boîtier externe de la machine.
• Conservez la machine dans un endroit frais et sec hors de portée de sources d'inflammation et de substances inflammables.

Les engrais ou autres produits chimiques pour jardins comprennent fréquemment des substances qui accélèrent la corrosion des métaux. N'entreposez pas la machine à proximité d'engrais ou d'autres agents chimiques.

Remise en service

• Retirez la bougie d'allumage.
• Tirez plusieurs fois le cordon de démarrage pour nettoyer la chambre d'explosion de tout résidu d'huile.
• Nettoyez les contacts de la bougie d'allumage ou montez une nouvelle bougie d'allumage.
• Remplissez le bac.

13. Maintenance

Arrêtez le moteur avant tous travaux de nettoyage et de maintenance et tirez la bougie d'allumage de sa cosse.

Aucune pièce à l'intérieur de l'appareil n'a besoin de maintenance.

Pour toute question, veuillez indiquer les données suivantes:

• Données figurant sur la plaque signalétique de la machine.
• Données figurant sur la plaque signalétique du moteur.

Remarque importante en cas de réparation:

Lors du renvoi de l'appareil pour réparation, veuillez noter que celles-ci doivent être envoyées au poste de service. Exemples d'huile et d'essence pour des raisons de sécurité.

Informations service après-vente

Il faut tenir compte du fait que pour ce produit les pièces suivantes sont soumises à une usure liée à l'utilisation ou à une usure naturelle ou que les pièces suivantes sont nécessaires en tant que consommables.

Pièces d'usure*: bougie d'allumage

*Pas obligatoirement compris dans la livraison !

14. Mise au rebut et recyclage

L'appareil se trouve dans un emballage permettant d'éviter les dommages dus au transport. Cet emballage est une matière première et peut donc être réutilisé ultérieurement ou être reintroduit dans le circuit des matières premières. L'appareil et ses accessoires sont en matériaux divers, comme par ex. des métaux et matières plastiques. Éliminez les composants défectueux dans les systèmes d'élimination des déchets spéciaux. Renseignez-vous dans un commerce spécifique ou auprès de l'administration de votre commune!

Ne pas jeter les derniers appareils avec les déchets ménagers!

Ce symbole indique que conformément à la directive relative aux déchets d'équipements électriques et électroniques (2012/19/UE) et aux lois nationales, ce produit ne doit pas être

jeté avec les déchets ménagers. Ce produit doit être remis à un centre de collecte prévu à cet effet. Le produit peut par exemple être retourné à l'achat d'un produit similaire ou être remis à un centre de collecte autorisé pour le recyclage d'appareils électriques et électroniques usagés. En raison des substances potentielllement dangereuses souvent contenues dans les appareils électriques et électroniques usagés, la manipulation non conforme des appareils usagés peut avoir un impact négatif sur l'environnement et la santé humaine. Une élimination conforme de ce produit contribue en outre à une utilisation efficace des ressources naturelles. Pour plus d'informations sur les centres de collecte des appareils usagés, veuillez contacter votre municipalité, le service communal d'élimination des déchets, un organisme/agréé pour éliminer les déchets d'équipements électriques et électroniques ou le service d'enlèvement des déchets.

15. Dépannage

Le tableau suivant indique les pannes possibles et décrit les remèdes éventuels au cas où votre machine ne fonctionnerait pas correctement. Si vous n'arrivez pas à localiser et à éliminer le problème de cette manière, adressez-vous au service après-vente.

Dysfonctionnement Cause possible Remède
le moteur ne peut pas être démarré	bougie d'allumage encrassée nettoyez	la bougie d'allumage, distance des électrodes 0,6 mm
	la mise hors circuit automatique contrôlez le niveau d'huile, replisssez d'huile moteur
le générateur n'a pas assez ou aucune tension	régulateur ou condensateur défec-tueux	consultez un spécialiste
	la protection contre les surcharges s'est déclenchée	appuyez sur l'interrupteur et diminuez le récep-tein
	filtrà air encrassé nettoyez ou replâcez le filtré

Ce - déclaration de conformité

Le fabricant assume seul la responsabilité d'établir la présente déclaration de conformité.

L'appareil décrit ci-dessus dans la déclaration est conforme aux réglementations de la directive 2011/65/EU du Parlement Européen et du Conseil du 8 juin 2011 visant à limiter l'utilisation de substances dangereuses dans la fabrication des appareils électriques et électroniques.
