Tipo di prodotto	Modulo lettore/registratore di CD
Marca	Monacor
Modello	TXA1802CD
Dimensioni (L × A × P)	190 × 42,5 × 190 mm
Peso	1 kg
Alimentazione	12 V CC, 1 A
Uscita audio	950 mV
Supporti di lettura	CD audio, CD-R/RW, USB, schede SD/SDHC (file MP3 e WMA)
Funzioni principali	Riproduzione/Pausa, stop, espulsione, programmazione, riproduzione casuale, ripetizione, regolazione velocità, silenziatore, telecomando a infrarossi, memoria anti-shock
Manutenzione e pulizia	Utilizzare un panno asciutto e morbido; non utilizzare prodotti chimici o acqua; pulizia dell'ottica laser da parte di un tecnico specializzato
Sicurezza	Installazione da parte di un tecnico qualificato; uso in interni; temperatura di funzionamento 0-40 °C; proteggere dall'umidità e da schizzi
Pile / Batterie	Telecomando: pila a bottone 3 V tipo CR 2025 (inclusa)
Compatibilità	Progettato per casse attive TXA-800 e TXA-1020; può essere inserito in un altro apparecchio (ritaglio 171 × 41,5 mm richiesto)
Garanzia	La garanzia decade in caso di uso non conforme, installazione errata o riparazione non autorizzata
Accessori inclusi	Telecomando con pila, manuale d'uso

Domande frequenti - TXA1802CD Monacor

Come inserire un CD nel lettore?

Spingere il CD, etichetta verso l'alto, nella fessura (A) fino a quando entra automaticamente. Il lettore avvia la riproduzione.

Posso usare chiavi USB o schede di memoria?

Sì, il lettore accetta supporti USB (chiavi o dischi rigidi con alimentazione propria) e schede SD/SDHC contenenti file MP3. Inserire il supporto nella porta o fessura corrispondente.

Come cambiare sorgente di riproduzione (CD, USB, scheda)?

Premere il tasto MODE (4) del lettore o del telecomando per passare da CD, supporto USB e scheda di memoria.

Cosa fare se il telecomando non funziona?

Verificare che non ci siano ostacoli tra il telecomando e il sensore a infrarossi (2). Se necessario, sostituire la pila (CR 2025): premere il blocco verso destra, rimuovere il supporto, cambiare la pila (polo + verso l'alto), quindi riposizionare il supporto.

Come pulire il lettore in caso di problemi di riproduzione?

Il fumo di sigaretta e la polvere possono depositarsi sull'ottica laser. Affidare tassativamente la pulizia a un tecnico specializzato; questa operazione è a vostro carico, anche in garanzia.

Posso programmare una lista di riproduzione?

Sì, in modalità Stop, premere PROG. Selezionare i brani desiderati usando i tasti di navigazione o i tasti numerici, quindi confermare ogni brano con PROG. Premere PLAY per avviare la sequenza programmata.

Come ripetere un segmento preciso di un brano?

Premere il tasto A-B all'inizio del segmento, poi di nuovo alla fine. Il lettore ripete in loop la parte selezionata fino a quando si preme nuovamente A-B.

Quali tipi di CD sono compatibili?

Il lettore legge CD audio standard, CD-R e CD-RW. Tuttavia, con CD-RW, possono verificarsi problemi di riproduzione a seconda del tipo di CD, del masterizzatore e del software utilizzati.

Come regolare la velocità di riproduzione?

Usare i tasti H(GH) (aumento) e LOW (diminuzione) del telecomando a scatti di 10. Il valore visualizzato (es. PH-05) indica l'impostazione. Premere NOR per tornare alla velocità normale.

Il lettore può essere installato in un altro apparecchio diverso dalle casse TXA?

Sì, può essere inserito in qualsiasi apparecchio con un ritaglio di 171 × 41,5 mm e una profondità di montaggio di 190 mm. Il cablaggio deve rispettare lo schema fornito: uscita audio schermata, alimentazione 12 V/1 A.

MANUALE UTENTE TXA1802CD Monacor

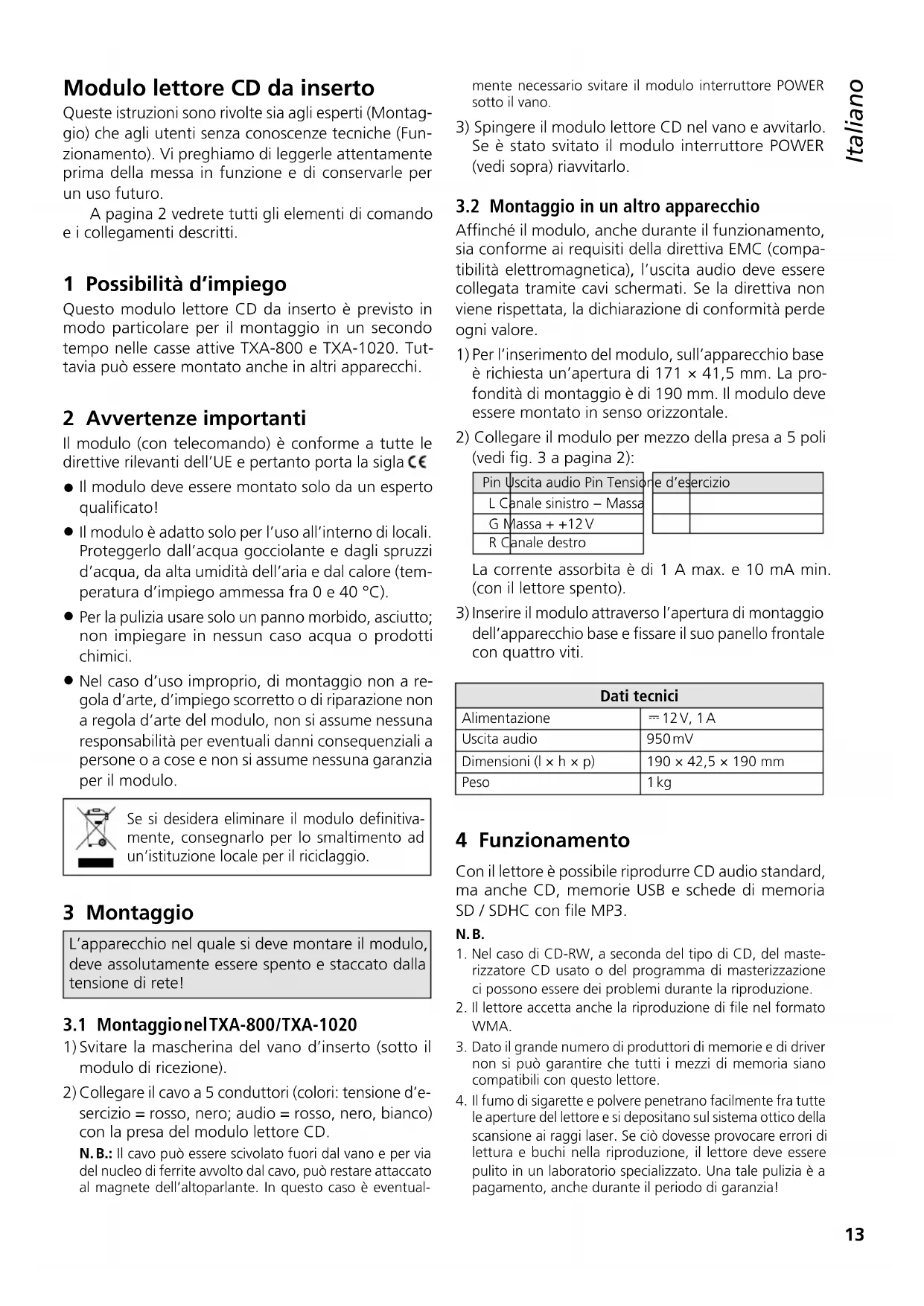

ModulolettoreCDdainserto

Queste istruzioni sono rivolte via gli esperti (Montaggio) cheagli utenti sanza conoscenze tecniche (Funzionamento).Vi preghiamo di leggerle attendamente prima della messa in funzione e di conservare per un uso futuro.

A pagina 2 vedrete tutti gli elementi di comando e i collegamenti descritti.

1 Possibilità d'impiego

Questo modulolettoreCD da inserto e previsto in modo particolare per il montaggio in un secondo tempo nelle case attive TXA-800e TXA-1020.Tuttaviacouldessere montatoancheinaltiapparecchi.

2 Avvertenze importanti

Il modulo (con telecomando) è conforme a tutte le dirrettive rilevanti dell'UE e pertanto porta la sigla C€

• Il modulo deve essere montato solo da un esperto qualificato!
• Il modulo è adatto solo per l'uso all'interno di locali. Proteggerlo dall'acqua gocciolante e dagli spruzzi d'acqua, da alta umidità dell'aria e dal calore (temperatura d'impiogo ammessa fra 0 e 40^ ).
• Per la pulizia usare solo un panno morbido, asciutto; non impiegare in nessun caso acqua o prodotti chimici.
• Nel caso d'uso improprio, di montaggio non a regola d'arte, d'impiego scorretto o di riparazione non a regola d'arte del modulo, non si assume nessuna responsabilità per eventuali danni consequences i persono o a cose e non si assume nessuna garanzia per il modulo.

Se si desidera eliminare il modulo definitivo, consegnarlo per lo smaltimento ad un'istituzione locale per il riciclaggio.

3 Montaggio

L'apparecchio nel quale si deve montare il modulo, deve assolutamente essere spento e staccato alla tensione di rete!

3.1 Montaggione/ TXA-800/TXA-1020

1) Svitare la mascherina del vano d'inserto (sotto il modulo di ricezione).
2) Collegare il cavo a 5 conduttori (colori: tensione d'esercizio = rosso, nero; audio = rosso, nero, bianco) con la presa del modulolettore CD.

N.B.: Il cavo più essere scivolato fuori dal vano e per via del nucleo di ferrite avvolto dal cavo, più restare attaccato al magnete dell'altoparlante. In quello caso è eventual-

mente necessario svitare il modulo interrottore POWER,.
sotto il vano.

3) Spingere il modulolettore CD nel vano e avvitarlo. Se è stato svitato il modulo interruptatore POWER (vedi sopra) riavvitarlo.

3.2 Montaggio in un altro apparecchio

Affinché il modulo,anche durante il funzionamento, sua conforme ai requisiti della direttiva EMC (compatibilità elettromagnetica), l'uscita audio deve essere collegata tramite cavi schermati. Se la direttiva non viene rispetto,la dichiarazione di conformità perde agli value.

1) Per l'insertimento del modulo, sull'apparecchio base è richiesta un'apertura di 171 × 41,5 ~mm . La profondità di montaggio è di 190 ~mm . Il modulo deve essere montato in senso orizzontale.
2) Collegare il modulo per mezzo della presa a 5 poli (vedi fig. 3 a pagina 2):

Pin Uscita audio Pin Tensione e d'esercizio
L Canale sinistro - Massa
G Massa + +12V
R Canale destro

La corrente assorbita è di 1 A max. e 10 mA min. (con illettore spento).

3) Inserire il moduloattraverso I'apertura di montaggio dell'apparecchio base e fissare il suo pane llo frontale con quattro viti.

Dati tecnici
Alimentazione	= 12V, 1A
Uscita audio	950mV
Dimensioni (I × h × p)	190 × 42,5 × 190 mm
Peso	1kg

4 Funzionamento

Con illettore e possibile riproduire CD audio standard, ma anche CD, memorie USB e schede di memoria SD/SDHC con file MP3.

N.B.

1. Nel caso di CD-RW, a seconda del tipo di CD, del masterizzatore CD usato o del programma di masterizzazione ci possono essere dei problemi durante la riproduzione.
2. Illettore accettaanche la riproduzione di file nel formato WMA.
3. Dato il grande numero di produttori di memorie e di driver non si può garantire che tutti i mezzi di memoria siano compatibili con questolettore.

4. Il fumo di sigarette e polvere penetrano fácilmente fra tutte le aperture dellettore e si depositano sulsystema ottico della scansione ai raggi laser. Se ciò dovesse provocare errorsi digettura e buchi nella riproduzione, illettore delve essere pulito in un laboratorio specializzato. Una tale pulizia è a pagamento,anche durante il periodo di garanzia!

5. La memoria anti-shock dellettore CD e in grado di compensare brevi disturbi durante la scansione del CD in seguito a urti o vibrazioni. Tuttavia non riesce a compensare delle scosse durature e violenti. Percio, con funzionamento CD, l'apparecchio deve essere usato sempre in modo stazionario,cisionuuna base stabile,immobile.

Il telecomando IR per illettore viene fornito con batteria. Prima dell'uso, sfilare la pellicola protettiva dal portabatteria. Premendo un tasto, orientare il tele lavoro sempre sverso il sensore IR (2) dellettore. Non ci devono essere ostacoli fra sensore e telecomando.

In caso di mancato uso prolongato, conviene togliere la batteria dal telecomando per escludere dei danni nel caso che la batteria dovesse perdere.

Sostituire la batteria: Spingere a destra il blocco del portabatteria (1. freccia nell'illustrazione in basso) e sfilare il portabatteria (2. freccia). Togliere la vecchia batteria e insere la nuova batteria (battery bottone 3 V del tipo CR 2025) con il polo positivo rivolto in alto. Rimettere il portabatteria nel telecomando.

Non gettare le batterie nelle immondizione di casa bensi negli apposti contentitori (p. es. presso il vostro rivenditore).

Per accendere e spegnere illettore, usare il tasto POWER (1).

Inserire un mezzo di riproduzione:

• Inserire un CD con la scritta rivolta verso l'alto nelle slot CD (A) finché noniene ritirato automaticamente.
• Collegare una memoria USB (chiavetta USB o disco rigido USB con alimentazione propria) con la presa USB.
• Inserire una schedadi memoria (angolo smussato.
  verso l'alto e contatti a destra) nella slot SD/SDHC
  (C) fino allo scatto.Per togliere nuovamente la
  scheda, spingerla un po' indento per sbloccarla.

Per cancellare fra i mezzi di riproduzione, usare il tasto MODE (4). Dop la scansione di un mezzo s'avvia automaticamente la sua riproduzione. Se è selezionata una memoria USB o una schedà di memoria e se la stessa viene tolta, illettore passa automaticamente al drive CD,anche se si insertisce un nuovo CD.

Le possibilità di lavoro e le informazioni sulleindicazioni sul display si trovano nel capitolo 4.1.

4.1 Panorama: Elementi di commande e display

Elemento di comando			Funzione
sul telecomando
sullettore
3 Volume
vol.	√		Impostare il volume
4 Selezionare il mezzo di riproduzione
MODE	√		Cambiare fra CD, mezzo di memoriaUSB e schedà di memoria
MODE		√
5 Riproduzione/Pausa
PLAY	√		Avviare la riproduzione ecambio fra riproduzione e pausa
PLAY/II		√
6 Stop/Espellere il CD
STOP/EJ	√		Arrestare la riproduzioneNella modalità di stop: Espellere il CDDopo l'espulsione, il CD rimasto nellafessura più essere nuovamente inserito premendo il tasto.
EJECT		√
STOP		√	Arrestare la riproduzione
7 Selezione della cartella
FOLDER	√		Saltare alla cartella successiva (all'inizioalla cartella precedente)
FOLDER		√	Saltare alla cartella successiva
8 Saltare avanti e indietro di un titolo /Avanzamento/ritorno velocice
PREV-SKIP-F.WC	√		al titolo successivo, all'inizio del titolo, quando con agli ulteriore pres-sione indietro di un titoloAvanzamento/ritorno velocice:tener premuto al
REV-EWD		√	al titolo successivo, all'inizio del titolo, quando conelli ulteriore pres-sione indietro di un titolo
EB FF		√	Avanzamento/ritorno velocice:premere brevamenteSe èstato raggiunto il punto richiesto, pre-mere II.

N.B.
1. Selezione della cartella e del titolo durante la riproduzione/pausa: Selezione la cartella (indicazione breve: numero cartella e tempo 00:00): si avvia la riproduzione del titolo n.1 della cartella. Se necessario, saltare a un altro titolo. Selezione della cartella e del titolo nella modalità di stop: Selezione la cartella e all'interno della cartella saltare al titolo richiesto (indicazione: numero cartella e numero del titolo nella cartella). Avviare la riproduzione.
2. Tasto: Con funzionamento CD nella modalità di pausa e con una sequenza programmata di titoli, illettore salute subito indietro di un titolo quando si preme il tasto.

Elemento di comando		Funzione
sul telecomando
sullettore
9		Ripetizione红线 fine /indicazione del tag ID3
REP/ID3		Cambio fra:- Ripetizione del titolo ("REP1")- Ripetizione della cartella ("REP1 F")*- Ripetizione di tutti i titoli ("ALL")- nessuna ripetizionePer visualizzare l'indicazione del tagID3* durante la riproduzione, premere iltasto per 2 secondi: scorrono nome delfile ("FILE"),nome del titolo ("TITLE"),artista ("ARTIST") e albo ("ALBUM").Per disattivare, premere ancorta il tastoper 2 secondi. La visualizzazione si disattivaanche automaticamente alraggiungimento del titolo successivo e premendo un qualsiasti tasto.* solo con mezzi MP3
ID3REPEAT
10		Riproducione casuale红线 fine /Confermare la scelta del titolo
RAN/ENT.		Riproducione di tutti i titoli in ordinecasuale ("RAN"): on/offConferma della scelta del titolo:vedi posizione 11
RAN		Riproducione di tutti i titoli in ordinecasuale ("RAN"): on/off
ENTER		Conferma della scelta del titolo:vedi posizione 11 e 14
11		Programmare una sequenza di titoli
PROGRAMPROG		1.Premere PROG (è visualizzato "PROG").2.Scegliere il primo titolo:-con/ beltarà titolo,evientuale scegliere prima lacartellaoppure-coni tasti numerici digitare il numero del titolopeconfermare la scelta del titolo con RAN / ENT. oppure con ENTER.3.Programmare dello stesso modo tuttigli altri titoli (max. 10).4.Avviare la sequenza con visua-lizzato "MEMO").5.Per ritornare nella modalità normaledi riproduzione, premere PROG: la sequenza è cancellata.Se non è attivata nessuna funzione di riproduzione (sono disponibili "REP1"e "ALL"), illettore, dopo la riproduzione della sequenza, passa sullo stop e la sequenza è quindi cancellata.* con mezzi MP3 con più cartelle: numero del titolo sul mezzo di riproduzione, non numero del titolo nella cartella!
PROG

Italiano

Elemento di comando			Funzione
sul telecomando
sullettore
12		Messa in muto
MUTE		Audio off/on
13		Modificare la velocità di riproduzione (e l'altezza del suono)
SPEED LOW NOR HI		HI(GH): Aumentare la velocità a 10 passi LOW: Ridurre la velocità a 10 passi NOR: Ritorno alla velocità normale Premere HI(GH) o LOW tante volte finché non è raggiunta la velocità richiesta. Il display visualità brevamente l'imposta-zione, p.es. PH 05 PH-02	Velocitànormale augmente di 5 passi Velocitànormale ridotta di 2 passi
SPEED LOW NOR HIGH
14		Scelta del titolo tramite il numero del titolo
1 ... 0		Digitare il numero del titolo* e confer-mare con ENTER. * con mezzi MP3 con più cartelle: numero del titolo sul mezzo di riproduzione, non numero del titolo nella cartella!
15		Ripetere una parte del titolo (loopenza fine)
A→B		All'inizio e alla fine del brano premere il tasto. Per uscire dal loop, premere nuova-mente il tasto.

MEMO REP1 ALL RAN PROGF A : B M3 CD II	Display
Mezzi MP3 "M3" Riproduzione ▶/Pausa II: Numero del titolo nella cartella e tempo trascorso del titolo (lampeggia durante la pausa) Dopo ilchio a Stop: Numero delle cartelle e dei titoli p. es.	CD audio "CD" Riproduzione ▶/Pausa II: Numero del titolo e tempo trascorso del titolo (lampeggia durante la pausa) Dopo ilchio a Stop: Numero dei titoli p.es.
"REP1" con la ripetizione del titolo "REP1 F" con la ripetizione della cartella "ALL" con la ripetizione di tutti i titoli "RAN" con la riproduzione casaile "A→B" lampeggia se è stato impostato l'inizio di un loop e rimane acceso durante la riproduzione del loop "PROG" durante la programmazione di una sequenza di titoli, "MEMO" durante la riproduzione di una sequenza di titoli

Con riserva di modifiche tecniche.

La MONACOR®INTERNATIONAL GmbH & Co. KG si riserva agli diritto di elaborazione in qualiassi forma delle presenti istruzioni per l'uso. La riproduzione -anche parziale -per propri scopi commerciali è vietata.
