Producttype	Insteekmodule cd-speler/-recorder
Merk	Monacor
Model	TXA1802CD
Afmetingen (L × H × D)	190 × 42,5 × 190 mm
Gewicht	1 kg
Voeding	12 V DC, 1 A
Audio-uitgang	950 mV
Ondersteunde media	CD audio, CD-R/RW, USB, SD/SDHC-kaart (MP3- en WMA-bestanden)
Belangrijkste functies	Afspelen/Pauze, stoppen, uitwerpen, programmeren, willekeurige weergave, herhalen, snelheidsregeling, dempen, infrarood afstandsbediening, anti-schokgeheugen
Onderhoud en reiniging	Gebruik een droge, zachte doek; geen chemicaliën of water gebruiken; reiniging van de laseroptiek door een gespecialiseerde technicus
Veiligheid	Installatie door een gekwalificeerde technicus; gebruik binnenshuis; bedrijfstemperatuur 0-40 °C; beschermen tegen vocht en spatwater
Batterijen	Afstandsbediening: knoopcelbatterij 3 V type CR 2025 (inbegrepen)
Compatibiliteit	Ontworpen voor actieve luidsprekers TXA-800 en TXA-1020; kan in een ander apparaat worden geplaatst (uitsparing 171 × 41,5 mm vereist)
Garantie	De garantie vervalt bij niet-conform gebruik, onjuiste installatie of ongeautoriseerde reparatie
Inbegrepen accessoires	Afstandsbediening met batterij, gebruiksaanwijzing

Veelgestelde vragen - TXA1802CD Monacor

Hoe plaats ik een cd in de speler?

Schuif de cd, met het label naar boven, in de gleuf (A) totdat deze automatisch wordt ingetrokken. De speler begint met afspelen.

Kan ik USB-sticks of geheugenkaarten gebruiken?

Ja, de speler accepteert USB-media (sticks of harde schijven met eigen voeding) en SD/SDHC-kaarten met MP3-bestanden. Plaats het medium in de juiste poort of gleuf.

Hoe wijzig ik de afspeelbron (cd, usb, kaart)?

Druk op de MODE-toets (4) van de speler of de afstandsbediening om te schakelen tussen cd, usb-media en geheugenkaart.

Wat moet ik doen als de afstandsbediening niet werkt?

Controleer of er geen obstakel is tussen de afstandsbediening en de infraroodsensor (2). Vervang indien nodig de batterij (CR 2025): druk de vergrendeling naar rechts, verwijder de houder, vervang de batterij (pluspool naar boven) en plaats de houder terug.

Hoe reinig ik de speler bij leesproblemen?

Sigarettenrook en stof kunnen zich op de laseroptiek afzetten. Laat de reiniging absoluut over aan een gespecialiseerde technicus; deze handeling is voor uw rekening, zelfs onder garantie.

Kan ik een afspeellijst programmeren?

Ja, in de stopmodus drukt u op PROG. Selecteer de gewenste nummers met de navigatietoetsen of cijfertoetsen en bevestig elk nummer met PROG. Druk op PLAY om de geprogrammeerde reeks te starten.

Hoe herhaal ik een specifiek segment van een nummer?

Druk aan het begin van het segment op de A-B-toets en opnieuw aan het einde. De speler herhaalt het geselecteerde deel in een lus totdat u opnieuw op A-B drukt.

Welke cd-types zijn compatibel?

De speler leest standaard audio-cd's, cd-r's en cd-rw's. Bij cd-rw's kunnen echter leesproblemen optreden, afhankelijk van het cd-type, de brander en de gebruikte software.

Hoe stel ik de afspeelsnelheid in?

Gebruik de toetsen H(GH) (verhogen) en LOW (verlagen) op de afstandsbediening in stappen van 10. De weergegeven waarde (bijv. PH-05) geeft de instelling aan. Druk op NOR om terug te keren naar normale snelheid.

Kan de speler in een ander apparaat dan de TXA-luidsprekers worden geïnstalleerd?

Ja, hij kan in elk apparaat met een uitsparing van 171 × 41,5 mm en een montagediepte van 190 mm worden geplaatst. De bedrading moet volgens het meegeleverde schema worden uitgevoerd: afgeschermde audio-uitgang, voeding 12 V/1 A.

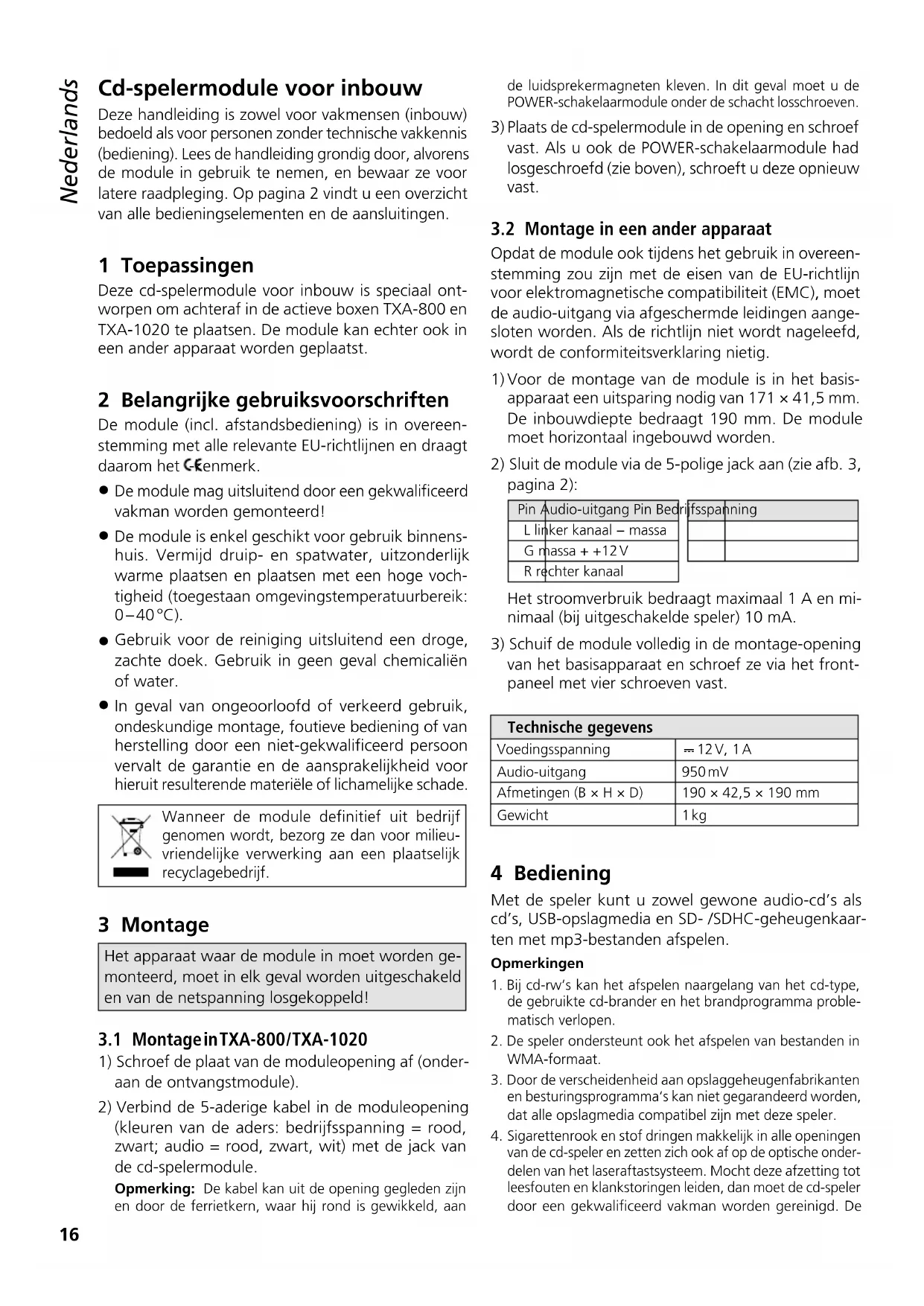

GEBRUIKSAANWIJZING TXA1802CD Monacor

Cd-spelermodule voor inbouw

Deze handleiding is zowel voor vakmensen (inbouw) bedoeld als voor personen zonder technische vakkennis (bediening). Lees de handleiding grondig door, alvorens de module in gebruik te nemen, en bewaar ze voor latere raadpleging. Op pagina 2 vindt u een overzicht van alle bedieningselementen en de aansluitingen.

1 Toepassingen

Deze cd-spelermodule voor inbouw is special ontworpen om zichteraf in de actieve boxen TXA-800 en TXA-1020 teplaatsen. De module kanECHTER ook in een ander apparaat worden geplaatst.

2 Belangrijke gebruiksvoorschriften

De module (incl. afstandsbediening) is in overeenstemming met alle relevante EU-richtlijnen en draagt waarom het C Kenmerk.

• De module mag uitsluitend door een gekwalificeerd vakman worden gemonteerd!
• De module is enkel geschikt voor gebruik binnenshuis. Vermijd druip- en spatwater, uitzonderlijk warmeplaatsen enplaatsen met een hove vochtigheid (toegestaan omgevingstemperatuurbereik: 0 - 40°C ).
• Gebruik voor de reiniging uitsluitend een droge, zachte doek. Gebruik in geen geval chemicalien of water.
  In geval van ongeoorloofd of verkeerd gebruik, ondeskundige montage, foulie bediening of van herstelling door een Niet-gekwalificeerd persoon vervalt de garantie en de aansprakelijkheid voor hieruit resulterende materièle of lichamelijke schade.

Wanner de module definitiefuit bedrijfgenomen wordt, bezorg ze dan voor milieuvriendelijk verwerking aan eenplaatselijkrecyclagebedrijf.

3 Montage

Het apparaat waar de module in moet worden gemonteerd, moet in elk geval worden uitgeschakeld en van de netspanning losgekoppeld!

3.1 MontageinTXA-800/TXA-1020

1) Schroef deplaat van de moduleopening af (onderaan de ontvangstmodule).
2) Verbind de 5-aderige kabel in de moduleopening (kleuren van de aders: bedrijfspanning = rood, zwart; audio = rood, zwart, wit) met de jack van de cd-spelermodule.

Opmerking: De kabel kan uit de opening gegleden zijn en door de ferrietkern, waar hij rond is gewikkeld, aan

de luidsprekermagneten kleven. In dit geval moet u de POWER-schakelaarmodule onder de schacht losschroeven.

3) Plaats de cd-spelermodule in de opening en schroef vast. Als u ook de POWER-schakelaarmodule had losgeschroefd (zie boven), schroeft u deze opnieuw vast.

3.2 Montage in een ander apparatus

Opdat de module ookijdens het gebruik in overeenstemming zou zijn met de eisen van de EU-richtlijn voor elektromagnetische compatibiliteit (EMC), moet de audio-uitgang via afgeschermde leidingen aangesloten worden. Als de richtlijn Niet worden nageleefd, worden de conformiteitsverklaring niedig.

1) Voor de montage van de module is in het basisapparaat een uitsparing nodig van 171 × 41,5 mm . De inbouwdiepte bedraagt 190 mm . De module要去 horizontal ingebouwd worden.
2) Sluit de module via de 5-polige jack aan (zie afb. 3, vagina 2):

Pin Audio-uitgang Pin Bedriifsspanning
L linker kanaal - massa
G massa + +12V
R rechter kanaal

Het stroomverbruik bedraagt maximaal 1 A en minimaal (bijuitgeschakelde spelere) 10mA
3) Schuif de module volledig in de montage-opening van het basisapparaat en schroef ze via het frontpaneel met vier schroeven vast.

Technische gegevens
Voedingsspanning	= 12 V, 1 A
Audio-uitgang	950 mV
Afmetingen (B × H × D)	190 × 42,5 × 190 mm
Gewicht	1 kg

4 Bediening

Met de speler=kunt u zowel gewone audio-cd's als cd's, USB-opslagmedia en SD-/SDHC-geheugenkaarten met mp3-bestanden afspelen.

Opmerkingen

1. Bij cd-rw's kan het afspelen naargelang van het cd-type, de gebruekte cd-brander en het brandprogramma problematisch verlopen.
2. De speler ondersteunt ook het afspelen van bestanden in WMA-formaat.
3. Door de verschindenheid aan opslaggehugenfabrikanten en besturingsprogramma's kan Niet gegardeerd worden, dat alle opslagmedia compatibel zich met deze speler.
4. Sigarettenrook en stof dringen makkelijk in alle openingsen van de cd-speler en zetten zich ook af op de optische onder-delen van het laseraftastsystemm. Mocht.Deze afzetting tot leesfouten en klankstoringen leiden, dan要去 de cd-speler door een gekwalificeerd vakman worden gereinigd. De

kosten voor deze reiniging draagt de koper, ookijdens de garantietermijn!

1. Het antischokgeheugen van de speler kan kortstandige storingen - door schokken of trillingen - bij het scanden van een cd compenseren. Hij kan darüber geen aanhoudende, heftige schokken compenseren. Het apparaat moet waarom bij het afspelen van een cd steeds stationair worden gebruikt, d. w. z. op een vaste, onbeweeglijke ondergrond.

De infraroodafstandsbediening voor de speler wordt inclusief batterij geleverd. Voor de eerste inbedrijfstelling trekt u de beschemfolie uit de batterijhouser. Richt de afstandsbediening steeds maar de infraroodsensor (2) van de speler als u op een toets drukt. Daarbij moet visueel contact+zijnCUSSEN sensor en afstandsbediening.

Als de afstandsbediening langerearend nicht worden gebrukt,neemt u de batterij er voor alle zekerheid uit; op deze manier raakt ze Niet beschadigd bij eventueeluitlopen van de batterij.

De batterij verrangen: Duw de vergrendeling van de batterijhouser aan rechts (1ste pij in de figuur hieronder) en trek de houser eruit (2de pij). Verwijder de oude batterij en plaats de neue batterij (3-V-knoopcel van type CR 2025) met de positieve pool aan boven in de houser. Schuif de houser terug in de afstandsbediening.

Batterijen mogen Niet via het huisvuil worden verwijderd. Verwijder ze uitsluitend als KGA (bv. de inzamelbox in de detailhandel).

Om de speler in en uit te schakelen, gebruikt u de toets POWER (1).

Afspeelmedium aanbrengen:

• Plaats een cd met het label maar boven in de cd-sleuf (A) tot ze automatisch ingetrokken worden.
• Verbind een USB-opslagmedium (USB-stick of USB-schijf met autonome voeding) met de USBbus.
• Duw een geheugenkaart (afgeschuinde zichde maar boven en contacten�n arrechts) in de sleuf SD / SDHC (C) tot de kaart vastklikt. Als u de kaart er weeer wilt uitmelen, drukt u ze iets in, zodat ze ontgrendelt.

Om:tussen de afspeelmedia om te schakelen, gebrukt u de toets MODE (4). Na inlezen van een medium start automatisch het afspelen ervan. Als er een USB-opslagmedium of geheugenkaart geseleeteerd is en worden verwijderd, dan schakelt de spelerautomatisch maar de cd-drive. Dit gebeurt ook bij het intrekken van een neue cd.

De bedieningsmogelijkheden en de gegevens over de displaymeldingen vindt u in hoofdstuk 4.1.

4.1 Overzicht: Bedieningselementen en display

Bedieningselement			Functie
op de afstands-bediening
op de spelER
3Geluidsvolume
VOLc			Geluidsvolume instellen
4Afspeelmedium selecteren
MODE			Omschakelen:tussen cd, USB-aansluiting en geheugenkaart
MODE
5Afspelen/pauze
PLAY			Afspelen starten en omschakelen:tussen afspelen en pauze
PLAY/II
6Stop/Cduitwerpen
STOP/EJ			Afspelen stoppen; in de stopmodus:cd uitwerpen Na het uitwerpen kan de cd die nog in de sleuf zit, opnieuw worden inge-trokken door op de toets te drukken.
EJECT
STOP			Afspelen stoppen
7Map selecteren
FOLDER			Naar de volgende (f) of de vorige (map springen
FOLDER			Naar de volgende map springen
8Naar een volgende of vorige track gaan/versneld vooruit en achteruit zoeken
PREV-SKIP-F.WD			▶I:naar de volgende track, Iaan het begin van de track, dan bij elke keer drukken keert u een track terug snel vooruit/achteruit zoeken: ▷of I-ingedrukt houden
REV.FWD			▶I:naar de volgende track, Iaan het begin van de track, dan bij elke keer drukken keert u een track terug
FBFF			Snel vooruit/achteruit zoeken: ▷of Kort indrukken. Als de gewenste plaat is bereikt, iindrukken.

Aanwijzingen

1. Map- en trackselectie bij afspelen/pauze: De map selecteren (korte weergave: mapnummer enijd 00:00), het afspelen van track 1 in de map begint. Zo nodig maar een andere track springen.
   Map- en trackselectie in de stopmodus: De map selecteren en binnen de map waar de gewenste track springen (weergave: mapnummer en tracknummer in de map). Het afspelen starten.
2. Toets: Bij gebruik van de cd-speler in pauzemodus en bij een geprogrammeerde reeks tracks springt de speler meteen een track terug, als op u de toets drukt.

Bedieningselement		Functie
op de afstands-bediening
op de spelER
9		Continuherhaling/ weergave ID3-tag
REP/ID3	✓	Omschakelen:tussen:- herhaling van de track ("REP1")- herhaling van de map ("REP1 F")*- herhaling van alle tracks ("ALL")- geen herhaling Om de weergave van de ID3-tag* tij-dens het afspelen in te schakelen, houdt u de toets 2 seconden lang ingedrukt: bestandsnaam ("FILE"), tracknaam ("TITLE"), uitvoerder ("ARTIST") en album ("ALBUM") lopen door. Om uit te schakelen, houdt u de toets opnieuw 2 seconden lang ingedrukt. De weergave schakelt ook automatisch uit als de volgende track worden bereikt of door op een willekeurige toets te drukken.* alleen bij mp3-media
ID3 REPEAT	✓
10		Continu afspelen willekeurige tracks / trackselectie bevestigen
RAN/ENT.	✓	Afspelen van alle tracks in willekeurige volgorde ("RAN"):Aan/Uit Trackselectie bevestigen: zie positie ⑪
RAN	✓	Afspelen van alle tracks in willekeurige volgorde ("RAN"):Aan/Uit
ENTER	✓	Trackselectie bevestigen:zie positie ⑪ en ⑭
11		Een reeks tracks programmeren
PROGRAM PROG	✓	1. PROG indrukken ("PROG" wordt weergegeven).2. De eerste track selecteren:-met/ haar de track sprin-gen,evt. vooraf de map selecteren of - met de cijfertoetsen het tracknum-mer* inoeren en de trackselectie bevestigen met RAN/ENT. of ENTER.3. Alle overige tracks (max. 10) net zo programmeren.4. De trackselectie met starten ("MEMO" wordt weergegeven).5. Om maar de normale afspeelmodus terug te keren, PROG indrukken: de reeks tracks worden gewist. Als er geen herhalingsfunctie ingeschakeld is,(beschikbaar+zijn "REP1" en "ALL"), schakelt de speler na het afspelen van de reeks tracks in de stopstand, de reeks tracks is hiermee gewist.* bij mp3-media met meerere/MMH: nummer van de track op het afspeel-medium, Niet nummer in de map!
PROG	✓

Bedieningselement			Functie
op de afstands-bediening
op de spelER
12Dempen
MUTE	√	Geluid aan/uit
13Afspeeltempo (en toonhoogte) wijzigen
SPEEDLOW NOR HI	√	HI(GH): tempo in 10 stappen verhogen LOW: tempo in 10 stappen verlagen NOR: terugkerenaar het normale tempo Druk verschillende keren op HI(GH) of LOW tot het gewenste tempo bereikt is. Op het display worden kort de instelling weergegeven, bijv.
SPEEDLOW NOR HIGH	√	PH 05normaal tempo met 5 stappen verhoogd normalaal tempo met 2 stappen verlaagd
14Track via het tracknummer selecteren
1...0	√	Het tracknummer* invoeren en met ENTER bevestigen.* bij mp3-media met meerere mappen: nummer van de track op het afspeel-medium, Niet nummer in de map!
15Fragment binnen een track herhalen (naadloze loop)
A→B	√	Druk zowel aan het begin als op het einde van het fragment op de toets. Druk nogmaals op de toets om deze loop te verlaten.

MEMO REP1 ALL RAN PROGF A B M3 CD II □-0203 Mp3-media "M3" Audio-cd's Afspelen ▲/pauze II: nummer van de track in de map en afgeseeldeijd van de track (knippert bij pauze) Na het schakenaar Stop: aantal mappings en tracks bijv. 10-57 10 mappings, 57 tracks	Display
"REP1" bij herhaling van de track "REP1 F" bij herhaling van de map "ALL" bij herhaling van alle tracks "RAN" bij willekeurig afspelen "A→B" knippert, als het begin van een lus werk ingesteld, en wordt bij het afspelen van de lus continu weergegeven "PROG" tijdens het programmeren van een eigen reeks tracks, "MEMO" bij het afspelen van de reeks tracks

Wijzigingen voorbehonden.
